2016年高考力学部分受力分析专题加练习
高考物理专题一(受力分析)(含例题、练习题及答案)
![高考物理专题一(受力分析)(含例题、练习题及答案)](https://img.taocdn.com/s3/m/e3010d3ead51f01dc381f14a.png)
高考定位受力分析、物体的平衡问题是力学的基本问题,主要考查力的产生条件、力的大小方向的判断(难点:弹力、摩擦力)、力的合成与分解、平衡条件的应用、动态平衡问题的分析、连接体问题的分析,涉及的思想方法有:整体法与隔离法、假设法、正交分解法、矢量三角形法、等效思想等.高考试题命题特点:这部分知识单独考查一个知识点的试题非常少,大多数情况都是同时涉及到几个知识点,而且都是牛顿运动定律、功和能、电磁学的内容结合起来考查,考查时注重物理思维与物理能力的考核.考题1对物体受力分析的考查例1如图1所示,质量为m的木块A放在质量为M的三角形斜面B上,现用大小均为F,方向相反的水平力分别推A和B,它们均静止不动,则()图1A.A与B之间不一定存在摩擦力B.B与地面之间可能存在摩擦力C.B对A的支持力一定大于mgD.地面对B的支持力的大小一定等于(M+m)g审题突破B、D选项考察地面对B的作用力故可以:先对物体A、B整体受力分析,根据平衡条件得到地面对整体的支持力和摩擦力;A、C选项考察物体A、B之间的受力,应当隔离,物体A受力少,故:隔离物体A受力分析,根据平衡条件求解B对A的支持力和摩擦力.解析对A、B整体受力分析,如图,受到重力(M+m)g、支持力F N和已知的两个推力,水平方向:由于两个推力的合力为零,故整体与地面间没有摩擦力;竖直方向:有F N=(M+m)g,故B错误,D正确;再对物体A受力分析,受重力mg、推力F、斜面体B对A的支持力F N′和摩擦力F f,在沿斜面方向:①当推力F沿斜面分量大于重力的下滑分量时,摩擦力的方向沿斜面向下,②当推力F沿斜面分量小于重力的下滑分量时,摩擦力的方向沿斜面向上,③当推力F沿斜面分量等于重力的下滑分量时,摩擦力为零,设斜面倾斜角为θ,在垂直斜面方向:F N′=mg cos θ+F sin θ,所以B对A的支持力不一定大于mg,故A正确,C错误.故选择A、D.答案AD1.(单选)(2014·广东·14)如图2所示,水平地面上堆放着原木,关于原木P在支撑点M、N处受力的方向,下列说法正确的是()图2A.M处受到的支持力竖直向上B.N处受到的支持力竖直向上C.M处受到的静摩擦力沿MN方向D.N处受到的静摩擦力沿水平方向答案 A解析M处支持力方向与支持面(地面)垂直,即竖直向上,选项A正确;N处支持力方向与支持面(原木接触面)垂直,即垂直MN向上,故选项B错误;摩擦力与接触面平行,故选项C、D错误.2.(单选)如图3所示,一根轻杆的两端固定两个质量均为m的相同小球A、B,用两根细绳悬挂在天花板上,虚线为竖直线,α=θ=30°,β=60°,求轻杆对A球的作用力()图3A.mg B.3mg C.33mg D.32mg答案 A解析对A球受力分析如下图,细绳对小球A的力为F1,杆对A的力为F2,把F1和mg合成,由几何知识可得组成的三角形为等腰三角形,故F2=mg.3.(单选) 如图4所示,用质量为M的吸铁石,将一张质量为m的白纸压在竖直固定的磁性黑板上.某同学沿着黑板面,用水平向右的恒力F轻拉白纸,白纸未移动,则此时黑板对白纸的摩擦力的大小为()图4A.F B.mgC.F2+(mg)2D.F2+(Mg+mg)2答案 D解析对吸铁石和白纸整体进行受力分析,在垂直于黑板平面内受磁引力、黑板表面的支持力,在平行于黑板平面内受竖直向下的重力(M+m)g、水平拉力F和黑板表面的摩擦力F f作用,由于纸未被拉动,所以摩擦力为静摩擦力,根据共点力平衡条件可知,摩擦力F f与(M+m)g和F的合力等值反向,因此有F f=F2+(Mg+mg)2,故选项D正确.1.合理的选取研究对象如果题目中给出的物体不止一个,在分析物体受力情况时,往往不能直接判断它与其接触的物体间是否有相互作用的弹力和摩擦力,这时可以采用隔离法(或整体法),先分析其他物体(或整体)的受力情况,再分析被研究物体的受力情况.2.结合运动状态及时修正由于弹力和摩擦力都是被动力,它们的方向和大小与物体的运动状态有密切的关系,所以分析物体的受力情况时,除了根据力产生的条件判断外,还必须根据物体的运动状态,结合牛顿第二定律及时进行修正.考题2 对静态平衡问题的考查例2 (单选)如图5所示,倾角为60°的斜面固定在水平面上,轻杆B 端用铰链固定在竖直墙上,A 端顶住质量为m 、半径为R 的匀质球并使之在图示位置静止,此时A 与球心O 的高度差为R 2,不计一切摩擦,轻杆可绕铰链自由转动,重力加速度为g ,则有( )图5A .轻杆与水平面的夹角为60°B .轻杆对球的弹力大小为2mgC .斜面对球的弹力大小为mgD .球所受的合力大小为mg ,方向竖直向上审题突破 球受力的特点:轻杆B 端用铰链固定在竖直墙上所以轻杆上的弹力一定沿杆,支持力垂直斜面向上;由几何知识确定轻杆与水平面的夹角,采用合成法,根据平衡条件求轻杆对球的弹力和斜面对球的弹力.解析 设轻杆与水平方向夹角为θ,由sin θ=h R =12,θ=30°,故A 错误;对球由几何知识得,轻杆对球的弹力大小F N2=mg ,故B 错误;斜面对球的弹力大小为mg ,C 正确;球处于静止状态,所受的合力大小为0,D 错误.答案 C4.(单选) 完全相同的两物体P 、Q ,质量均为m ,叠放在一起置于水平面上,如图6所示.现用两根等长的细线系在两物体上,在细线的结点处施加一水平拉力F ,两物体始终保持静止状态,则下列说法不正确...的是(重力加速度为g )( )图6A .物体P 受到细线的拉力大小为F 2B .两物体间的摩擦力大小为F 2C .物体Q 对地面的压力大小为2mgD .地面对Q 的摩擦力大小为F答案 A解析 两物体都保持静止,对P 、Q 整体受力分析,竖直方向受到重力2mg 和地面支持力F N ,根据平衡状态则有F N =2mg ,Q 对地面压力大小等于支持力,选项C 正确.水平方向受到拉力F 和地面摩擦力F f ,水平方向受力平衡F f =F ,选项D 正确.两段细线等长,而拉力沿水平方向.设细线和水平方向夹角为θ,则有细线拉力F T =F 2cos θ,选项A 错误.对P 受力分析水平方向受到细线拉力的水平分力F T cos θ=F 2和Q 对P 的摩擦力F f ′,根据P 静止时受力平衡则有F f ′=F 2,选项B 正确. 5.(单选)在如图所示的A 、B 、C 、D 四幅图中,滑轮本身的重力忽略不计,滑轮的轴O 安装在一根轻木杆P 上,一根轻绳ab 绕过滑轮,a 端固定在墙上,b 端下面挂一个质量都是m 的重物,当滑轮和重物都静止不动时,图A 、C 、D 中杆P 与竖直方向夹角均为θ,图B 中杆P 在竖直方向上,假设A 、B 、C 、D 四幅图中滑轮受到木杆弹力的大小依次为F A 、F B 、F C 、F D ,则以下判断中正确的是( )A .F A =FB =FC =F DB .F D >F A =F B >F CC .F A =F C =FD >F BD .F C >F A =F B >F D答案 B解析 设滑轮两边细绳的夹角为φ,对重物,可得绳子拉力等于重物重力mg ,滑轮受到木杆弹力F 等于细绳拉力的合力,即F =2mg cos φ2,由夹角关系可得F D >F A =F B >F C ,选项B 正确.6.(单选)倾角为45°的斜面固定在墙角,一质量分布均匀的光滑球体在大小为F的水平推力作用下静止在如图7所示的位置,F的作用线通过球心,设球所受重力大小为G,竖直墙对球的弹力大小为F1,斜面对球的弹力大小为F2,则下列说法正确的是()图7A.F1一定大于F B.F2一定大于GC.F2一定大于F D.F2一定大于F1答案 B解析以球为研究对象,受力分析,如图所示,根据平衡条件可得:F2sin θ=GF=F1+F2cos θ所以F2一定大于G,F1一定小于F,F2与F的大小关系不确定,F1和F2的大小关系也不确定,所以B正确,A、C、D错误.共点力平衡问题的求解思路和方法1.求解共点力平衡问题的一般思路物体静止或做匀速直线运动―→物体处于平衡状态―→对物体受力分析―→建立平衡方程―→对平衡方程求解、讨论2.常用求解方法(1)正交分解法(2)合成法考题3对动态平衡问题的考查例3如图8所示,倾角为θ的斜面体c置于水平地面上,小物块b置于斜面上,通过细绳跨过光滑的定滑轮与沙漏a连接,连接b的一段细绳与斜面平行.在a中的沙子缓慢流出的过程中,a、b、c都处于静止状态,则()图8A.b对c的摩擦力一定减小B.b对c的摩擦力方向可能平行斜面向上C.地面对c的摩擦力方向一定向右D.地面对c的摩擦力一定减小审题突破b受到c的摩擦力不一定为零,与两物体的重力、斜面的倾角有关.对bc整体研究,由平衡条件分析水平面对c的摩擦力方向和支持力的大小.解析设a、b的重力分别为G a、G b.若G a=G b sin θ,b受到c的摩擦力为零;若G a≠G b sin θ,b受到c的摩擦力不为零.若G a<G b sin θ,b受到c的摩擦力沿斜面向上,故A错误,B正确.对b、c整体,水平面对c的摩擦力F f=F T cos θ=G a cos θ,方向水平向左.在a中的沙子缓慢流出的过程中,则摩擦力在减小,故C错误,D正确.答案BD7.(单选)如图9甲,手提电脑散热底座一般设置有四个卡位用来调节角度.某同学将电脑放在散热底座上,为了获得更好的舒适度,由原卡位4缓慢地调至卡位1(如图乙),电脑始终静止在底座上,则()图9A.电脑受到的支持力变大B.电脑受到的摩擦力变小C.散热底座对电脑的作用力变大D.散热底座对电脑的作用力不变答案 D解析对笔记本电脑受力分析如图所示,有:F N=mg cos θ、F f=mg sin θ.由原卡位1调至卡位4,θ减小,静摩擦力F f减小、支持力F N增加;散热底座对电脑的作用力的合力是支持力和静摩擦力的合力,与电脑的重力平衡,始终是不变的,故D正确.8.(单选)如图10将两个质量均为m的小球a、b用细线相连悬挂于O点,用力F拉小球a,使整个装置处于静止状态,且悬线Oa与竖直方向的夹角为θ=30°,则F的最小值为()图10A.33mg B.mgC.32mg D.2mg答案 B解析以a、b两球为一整体进行受力分析:受重力2mg,绳子的拉力F T,拉力F,其中重力是恒力,绳子拉力F T方向恒定,根据平衡条件,整体所受合外力为零,所以当F的方向与绳子垂直时最小,如图所示,根据几何关系可得:F=2mg sin 30°=mg,所以B正确,A、C、D 错误.9.(单选)(2014·山东·14)如图11所示,用两根等长轻绳将木板悬挂在竖直木桩上等高的两点,制成一简易秋千,某次维修时将两轻绳各剪去一小段,但仍保持等长且悬挂点不变.木板静止时,F1表示木板所受合力的大小,F2表示单根轻绳对木板拉力的大小,则维修后()图11A.F1不变,F2变大B.F1不变,F2变小C.F1变大,F2变大D.F1变小,F2变小答案 A解析木板静止时,木板受重力G以及两根轻绳的拉力F2,根据平衡条件,木板受到的合力F1=0,保持不变.两根轻绳的拉力F2的合力大小等于重力G,保持不变,当两轻绳剪去一段后,两根轻绳的拉力F2与竖直方向的夹角变大,因其合力不变,故F2变大.选项A正确,选项B、C、D错误.1.当受力物体的状态发生“缓慢”变化时,物体所处的状态仍为平衡状态,分析此类问题的方法有解析法和矢量三角形法.2.分析动态平衡问题时需注意以下两个方面:(1)在动态平衡问题中,一定要抓住不变的量(大小或方向),此题中不变的量是力F3和F1′的合力的大小和方向,然后分析其他量的变化.(2)当物体受到一个大小和方向都不变、一个方向不变、一个大小和方向都变化的三个力作用,且题目只要求定性讨论力的大小而不必进行定量计算时,首先考虑用图解法.考题4应用平衡条件解决电学平衡问题例4(6分)如图12所示,粗糙程度均匀的绝缘空心斜面ABC放置在水平面上,∠CAB=30°,斜面内部O点(与斜面无任何连接)固定一个正点电荷,一带负电可视为质点的小物体可以分别静止在M、P、N点,P为MN的中点,OM=ON,OM∥AB,则下列判断正确的是()图12A.小物体在M、P、N点静止时一定都是受4个力B.小物体静止在P点时受到的摩擦力最大C.小物体静止在P点时受到的支持力最大D.小物体静止在M、N点时受到的支持力相等解析对小物体分别在三处静止时进行受力分析,如图:结合平衡条件小物体在P、N两点时一定受四个力的作用,而在M处不一定,故A错误;小物体静止在P点时,摩擦力F f=mg sin 30°,设小物体静止在M、N点时,库仑力为F′,则小物体静止在N点时F f′=mg sin 30°+F′cos 30°,小物体静止在M点时F f″=mg sin 30°-F′cos 30°,可见小物体静止在N点时所受摩擦力最大,故B错误;小物体静止在P点时,设库仑力为F,受到的支持力F N=mg cos 30°+F,小物体静止在M、N点时:F N′=mg cos 30°+F′sin 30°,由库仑定律知F>F′,故F N>F N′,即小物体静止在P点时受到的支持力最大,静止在M、N点时受到的支持力相等,故C、D正确.答案CD(2014·江苏·13)(15分)如图13所示,在匀强磁场中有一倾斜的平行金属导轨,导轨间距为L,长为3d,导轨平面与水平面的夹角为θ,在导轨的中部刷有一段长为d的薄绝缘涂层.匀强磁场的磁感应强度大小为B,方向与导轨平面垂直.质量为m的导体棒从导轨的顶端由静止释放,在滑上涂层之前已经做匀速运动,并一直匀速滑到导轨底端.导体棒始终与导轨垂直,且仅与涂层间有摩擦,接在两导轨间的电阻为R ,其他部分的电阻均不计,重力加速度为g .求:图13(1)导体棒与涂层间的动摩擦因数μ; (2)导体棒匀速运动的速度大小v ; (3)整个运动过程中,电阻产生的焦耳热Q .答案 (1)tan θ (2)mgR sin θB 2L 2(3)2mgd sin θ-m 3g 2R 2sin 2θ2B 4L 4解析 (1)在绝缘涂层上导体棒受力平衡mg sin θ=μmg cos θ 解得导体棒与涂层间的动摩擦因数μ=tan θ. (2)在光滑导轨上 感应电动势:E =BL v感应电流:I =ER安培力:F 安=BIL受力平衡的条件是:F 安=mg sin θ解得导体棒匀速运动的速度v =mgR sin θB 2L 2.(3)摩擦生热:Q T =μmgd cos θ根据能量守恒定律知:3mgd sin θ=Q +Q T +12m v 2解得电阻产生的焦耳热Q =2mgd sin θ-m 3g 2R 2sin 2 θ2B 4L 4.知识专题练 训练1题组1 物体受力分析1.(单选)如图1所示,A 、B 、C 三物块叠放并处于静止状态,水平地面光滑,其它接触面粗糙,则( )图1A.A与墙面间存在压力B.A与墙面间存在静摩擦力C.A物块共受4个力作用D.B物块共受4个力作用答案 D解析以三个物块组成的整体为研究对象,水平方向上:地面光滑,对C没有摩擦力,根据平衡条件得知,墙对A没有压力,因而也没有摩擦力,故A、B错误.对A物块,受到重力、B的支持力和B对A的摩擦力三个力作用,故C错误.先对A、B整体研究:水平方向上,墙对A没有压力,则由平衡条件分析可知,C对B没有摩擦力.再对B分析:受到重力、A的压力和A对B的摩擦力、C的支持力,共受四个力作用,故D正确.2.(单选)轻质弹簧A的两端分别连在质量均为m的小球上,两球均可视为质点.另有两根与A完全相同的轻质弹簧B、C,且B、C的一端分别与两个小球相连,B的另一端固定在天花板上,C的另一端用手牵住,如图2所示.适当调节手的高度与用力的方向,保持B弹簧轴线跟竖直方向夹角为37°不变(已知sin 37°=0.6,cos 37°=0.8),当弹簧C的拉力最小时,B、C两弹簧的形变量之比为()图2A.1∶1 B.3∶5C.4∶3 D.5∶4答案 C解析以两球和弹簧A组成的整体为研究对象,受力分析如图所示,由合成法知当C弹簧与B弹簧垂直时,弹簧C施加的拉力最小,由几何关系知F T B∶F T C=4∶3.3.如图3所示,固定的半球面右侧是光滑的,左侧是粗糙的,O点为球心,A、B为两个完全相同的小物块(可视为质点),小物块A静止在球面的左侧,受到的摩擦力大小为F1,对球面的压力大小为F N1;小物块B在水平力F2作用下静止在球面的右侧,对球面的压力大小为F N2,已知两小物块与球心连线和竖直方向的夹角均为θ,则()图3A.F1∶F2=cos θ∶1B.F1∶F2=sin θ∶1C.F N1∶F N2=cos2θ∶1D.F N1∶F N2=sin2θ∶1答案AC解析分别对A、B两个相同的小物块受力分析,如图,由平衡条件,得:F1=mg sin θF N1=mg cos θ同理:F2=mg tan θF N2=mgcos θ故F1F2=mg sin θmg tan θ=cos θ,F N1F N2=cos2θ.4.(单选)如图4所示,在粗糙水平面上放置A、B、C、D四个小物块,各小物块之间由四根完全相同的轻弹簧相互连接,正好组成一个菱形,∠BAD=120°,整个系统保持静止状态.已知A物块所受的摩擦力大小为F f,则D物块所受的摩擦力大小为()图4A.32F fB .F f C.3F f D .2F f 答案 C解析 已知A 物块所受的摩擦力大小为F f ,设每根弹簧的弹力为F ,则有:2F cos 60°=F f ,对D :2F cos 30°=F f ′,解得:F f ′=3F =3F f . 题组2 静态平衡问题5.(单选)如图5所示,登山者连同设备总重量为G .某时刻缆绳和竖直方向的夹角为θ,若登山者手拉缆绳的力大小也为G ,则登山者脚对岩石的作用力( )图5A .方向水平向右B .方向斜向右下方C .大小为G tan θD .大小为G sin θ 答案 B解析 以登山者为研究对象,受力如图,根据共点力平衡条件得知:F N 与G 和F T 的合力大小相等、方向相反,所以F N 方向斜向左上方,则由牛顿第三定律得知登山者脚对岩石的作用力方向斜向右下方.由力的合成法得:F N=2G cos[12(180°-θ)]=2G sin 12θ.6.如图6所示,质量为M 的木板C 放在水平地面上,固定在C 上的竖直轻杆的顶端分别用细绳a 和b 连接小球A 和小球B ,小球A 、B 的质量分别为m A 和m B ,当与水平方向成30°角的力F 作用在小球B 上时,A 、B 、C 刚好相对静止一起向右匀速运动,且此时绳a 、b 与竖直方向的夹角分别为30°和60°,则下列判断正确的是( )图6A .力F 的大小为mB gB .地面对C 的支持力等于(M +m A +m B )gC .地面对C 的摩擦力大小为32m B gD .m A =m B 答案 ACD解析 对小球B 受力分析,水平方向:F cos 30°=F T b cos 30°,得:F T b =F , 竖直方向:F sin 30°+F T b sin 30°=m B g ,解得:F =m B g , 故A 正确; 对小球A 受力分析,竖直方向:m A g +F T b sin 30°=F T a sin 60° 水平方向:F T a sin 30°=F T b sin 60° 联立得:m A =m B ,故D 正确; 以A 、B 、C 整体为研究对象受力分析, 竖直方向:F N +F sin 30°=(M +m A +m B )g 可见F N 小于(M +m A +m B )g ,故B 错误;水平方向:F f =F cos 30°=m B g cos 30°=32m B g ,故C 正确.7.(单选)体育器材室里,篮球摆放在如图7所示的球架上.已知球架的宽度为d ,每个篮球的质量为m 、直径为D ,不计球与球架之间的摩擦,则每个篮球对一侧球架的压力大小为( )图7A.12mgB.mgD dC.mgD2D2-d2D.2mg D2-d2D答案 C解析篮球受力平衡,设一侧球架的弹力与竖直方向的夹角为θ,如图,由平衡条件,F1=F2=mg2cos θ,而cos θ=(D2)2-(d2)2D2=D2-d2D,则F1=F2=mgD2D2-d2,选项C正确.8.如图8所示,在粗糙水平地面上放着一个截面为半圆的柱状物体A,A与竖直墙之间放一光滑半圆球B,整个装置处于静止状态.已知A、B两物体的质量分别为m A和m B,则下列说法正确的是()图8A.A物体对地面的压力大小为m A gB.A物体对地面的压力大小为(m A+m B)gC.B物体对A物体的压力大于m B gD.地面对A物体没有摩擦力答案BC解析对A、B整体受力分析,竖直方向:F N A=(m A+m B)g,水平方向:F f A=F N B,选项A、D错误,选项B正确;B受重力、A的支持力F N AB、墙面的弹力F N B,故F N AB=(m B g)2+F2N B,选项C正确.题组3动态平衡问题9.(单选)如图9所示,三根细线共系于O点,其中OA在竖直方向上,OB水平并跨过定滑轮悬挂一个重物,OC的C点固定在地面上,整个装置处于静止状态.若OC加长并使C点左移,同时保持O点位置不变,装置仍然处于静止状态,则细线OA上拉力F A和OC上的拉力F C与原先相比是()图9A.F A、F C都减小B.F A、F C都增大C.F A增大,F C减小D.F A减小,F C增大答案 A解析O点受F A、F B、F C三个力平衡,如图.当按题示情况变化时,OB绳的拉力F B不变,OA绳拉力F A的方向不变,OC绳拉力F C的方向与拉力F B方向的夹角减小,保持平衡时F A、F C的变化如虚线所示,显然都是减小了.10.如图10所示,物体A、B用细绳与弹簧连接后跨过滑轮,A静止在倾角为45°的粗糙斜面上,B悬挂着.已知质量m A=3m B,不计滑轮摩擦,现将斜面倾角由45°减小到30°,且A、B 仍处于静止状态,那么下列说法中正确的是()图10A.弹簧的弹力大小将不变B.物体A对斜面的压力将减小C.物体A受到的静摩擦力将减小D.弹簧的弹力及A受到的静摩擦力都不变答案AC解析弹簧弹力等于B物体的重力,即弹簧弹力不变,故A项正确;对A物体进行受力分析,列平衡方程可知,C项正确,D项错误;根据F N=m A g cos θ,当倾角减小时,A物体对斜面压力变大,故B项错误.11.(单选)如图11所示,两块相互垂直的光滑挡板OP 、OQ ,OP 竖直放置,小球a 、b 固定在轻弹簧的两端.水平力F 作用于b 时,a 、b 紧靠挡板处于静止状态.现保证b 球不动,使挡板OP 向右缓慢平移一小段距离,则( )图11A .弹簧变长B .弹簧变短C .力F 变大D .b 对地面的压力变大 答案 A解析 对a 隔离分析可知,OP 向右缓慢平移时弹簧弹力变小,OP 对a 的弹力变小,故弹簧变长,A 正确;对a 、b 整体分析,F 与OP 对a 的弹力平衡,故力F 变小,b 对地面的压力始终等于a 、b 的总重力,故D 错误. 题组4 应用平衡条件解决电学平衡问题12.(2014·广东·20)如图12所示,光滑绝缘的水平桌面上,固定着一个带电量为+Q 的小球P .带电量分别为-q 和+2q 的小球M 和N ,由绝缘细杆相连,静止在桌面上.P 与M 相距L 、M 和N 视为点电荷,下列说法正确的是( )图12A .M 与N 的距离大于LB .P 、M 和N 在同一直线上C .在P 产生的电场中,M 、N 处的电势相同D .M 、N 及细杆组成的系统所受合力为零 答案 BD解析 假设P 、M 和N 不在同一直线上,对M 受力分析可知M 不可能处于静止状态,所以选项B 正确;M 、N 和杆组成的系统,处于静止状态,则系统所受合外力为零,故k Qq L 2=k Q ·2q(L +x )2,解得x =(2-1)L ,所以选项A 错误,D 正确;在正点电荷产生的电场中,离场源电荷越近,电势越高,φM >φN ,所以选项C 错误.13.(2014·浙江·19)如图13所示,水平地面上固定一个光滑绝缘斜面,斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端,另一端系有一个带电小球A ,细线与斜面平行.小球A 的质量为m 、电量为q .小球A 的右侧固定放置带等量同种电荷的小球B ,两球心的高度相同、间距为d .静电力常量为k ,重力加速度为g ,两带电小球可视为点电荷.小球A 静止在斜面上,则( )图13A .小球A 与B 之间库仑力的大小为kq 2d 2B .当q d =mg sin θk 时,细线上的拉力为0 C .当q d =mg tan θk 时,细线上的拉力为0 D .当q d =mgk tan θ时,斜面对小球A 的支持力为0 答案 AC解析 根据库仑定律,A 、B 球间的库仑力F 库=k q 2d2,选项A 正确;小球A 受竖直向下的重力mg ,水平向左的库仑力F 库=kq2d2,由平衡条件知,当斜面对小球的支持力F N 的大小等于重力与库仑力的合力大小时,细线上的拉力等于零,如图所示,则kq 2d 2mg =tan θ,所以q d = mg tan θk ,选项C 正确,选项B 错误;斜面对小球的支持力F N 始终不会等于零,选项D 错误.。
高中物理——受力分析专题习题及答案(详细解答)
![高中物理——受力分析专题习题及答案(详细解答)](https://img.taocdn.com/s3/m/93d0cd7959eef8c75ebfb31c.png)
高中专题习题——受力分析例1如图6-1所示,A、B两物体的质量分别是m1和m2,其接触面光滑,与水平面的夹角为θ,若A、B与水平地面的动摩擦系数都是μ,用水平力F推A,使A、B一起加速运动,求:(1)A、B间的相互作用力(2)为维持A、B间不发生相对滑动,力F的取值范围。
分析与解:A在F的作用下,有沿A、B间斜面向上运动的趋势,据题意,为维持A、B 间不发生相对滑动时,A处刚脱离水平面,即A不受到水平面的支持力,此时A与水平面间的摩擦力为零。
本题在求A、B间相互作用力N和B受到的摩擦力f2时,运用隔离法;而求A、B组成的系统的加速度时,运用整体法。
(1)对A受力分析如图6-2(a)所示,据题意有:N1=0,f1=0因此有:Ncosθ=m1g [1] , F-Nsinθ=m1a [2]由[1]式得A、B间相互作用力为:N=m1g/cosθ(2)对B受力分析如图6-2(b)所示,则:N2=m2g+Ncosθ[3] , f2=μN2 [4]将[1]、[3]代入[4]式得: f2=μ(m1+ m2)g取A、B组成的系统,有:F-f2=(m1+ m2)a [5]由[1]、[2]、[5]式解得:F=m1g(m1+ m2)(tgθ-μ)/m2故A、B不发生相对滑动时F的取值范围为:0<F≤m1g(m1+ m2)(tgθ-μ)/m2例2如图1-1所示,长为5米的细绳的两端分别系于竖立在地面上相距为4米的两杆顶端A、B。
绳上挂一个光滑的轻质挂钩。
它钩着一个重为12牛的物体。
平衡时,绳中张力T=____分析与解:本题为三力平衡问题。
其基本思路为:选对象、分析力、画力图、列方程。
对平衡问题,根据题目所给条件,往往可采用不同的方法,如正交分解法、相似三角形等。
所以,本题有多种解法。
解法一:选挂钩为研究对象,其受力如图1-2所示设细绳与水平夹角为α,由平衡条件可知:2TSinα=F,其中F=12牛将绳延长,由图中几何条件得:Sinα=3/5,则代入上式可得T=10牛。

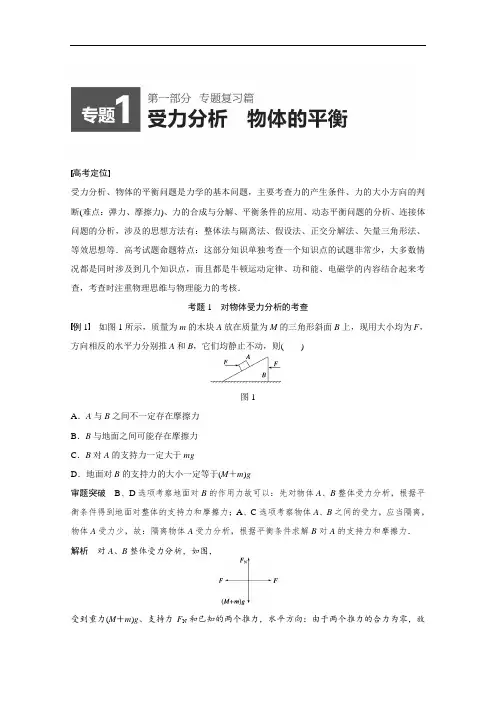

高考物理专题一(受力分析)(含例题、练习题及答案)
![高考物理专题一(受力分析)(含例题、练习题及答案)](https://img.taocdn.com/s3/m/d6d844c633d4b14e85246861.png)
高考定位受力分析、物体的平衡问题是力学的基本问题,主要考查力的产生条件、力的大小方向的判断(难点:弹力、摩擦力)、力的合成与分解、平衡条件的应用、动态平衡问题的分析、连接体问题的分析,涉及的思想方法有:整体法与隔离法、假设法、正交分解法、矢量三角形法、等效思想等.高考试题命题特点:这部分知识单独考查一个知识点的试题非常少,大多数情况都是同时涉及到几个知识点,而且都是牛顿运动定律、功和能、电磁学的内容结合起来考查,考查时注重物理思维与物理能力的考核.考题1对物体受力分析的考查例1如图1所示,质量为m的木块A放在质量为M的三角形斜面B上,现用大小均为F,方向相反的水平力分别推A和B,它们均静止不动,则()图1A.A与B之间不一定存在摩擦力B.B与地面之间可能存在摩擦力C.B对A的支持力一定大于mgD.地面对B的支持力的大小一定等于(M+m)g审题突破B、D选项考察地面对B的作用力故可以:先对物体A、B整体受力分析,根据平衡条件得到地面对整体的支持力和摩擦力;A、C选项考察物体A、B之间的受力,应当隔离,物体A受力少,故:隔离物体A受力分析,根据平衡条件求解B对A的支持力和摩擦力.解析对A、B整体受力分析,如图,受到重力(M+m)g、支持力F N和已知的两个推力,水平方向:由于两个推力的合力为零,故整体与地面间没有摩擦力;竖直方向:有F N=(M+m)g,故B错误,D正确;再对物体A受力分析,受重力mg、推力F、斜面体B对A的支持力F N′和摩擦力F f,在沿斜面方向:①当推力F沿斜面分量大于重力的下滑分量时,摩擦力的方向沿斜面向下,②当推力F沿斜面分量小于重力的下滑分量时,摩擦力的方向沿斜面向上,③当推力F沿斜面分量等于重力的下滑分量时,摩擦力为零,设斜面倾斜角为θ,在垂直斜面方向:F N′=mg cos θ+F sin θ,所以B对A的支持力不一定大于mg,故A正确,C错误.故选择A、D.答案AD1.(单选)(2014·广东·14)如图2所示,水平地面上堆放着原木,关于原木P在支撑点M、N处受力的方向,下列说法正确的是()图2A.M处受到的支持力竖直向上B.N处受到的支持力竖直向上C.M处受到的静摩擦力沿MN方向D.N处受到的静摩擦力沿水平方向答案 A解析M处支持力方向与支持面(地面)垂直,即竖直向上,选项A正确;N处支持力方向与支持面(原木接触面)垂直,即垂直MN向上,故选项B错误;摩擦力与接触面平行,故选项C、D错误.2.(单选)如图3所示,一根轻杆的两端固定两个质量均为m的相同小球A、B,用两根细绳悬挂在天花板上,虚线为竖直线,α=θ=30°,β=60°,求轻杆对A球的作用力()图3A.mg B.3mg C.33mg D.32mg答案 A解析对A球受力分析如下图,细绳对小球A的力为F1,杆对A的力为F2,把F1和mg合成,由几何知识可得组成的三角形为等腰三角形,故F2=mg.3.(单选) 如图4所示,用质量为M的吸铁石,将一张质量为m的白纸压在竖直固定的磁性黑板上.某同学沿着黑板面,用水平向右的恒力F轻拉白纸,白纸未移动,则此时黑板对白纸的摩擦力的大小为()图4A.F B.mgC.F2+(mg)2D.F2+(Mg+mg)2答案 D解析对吸铁石和白纸整体进行受力分析,在垂直于黑板平面内受磁引力、黑板表面的支持力,在平行于黑板平面内受竖直向下的重力(M+m)g、水平拉力F和黑板表面的摩擦力F f作用,由于纸未被拉动,所以摩擦力为静摩擦力,根据共点力平衡条件可知,摩擦力F f与(M+m)g和F的合力等值反向,因此有F f=F2+(Mg+mg)2,故选项D正确.1.合理的选取研究对象如果题目中给出的物体不止一个,在分析物体受力情况时,往往不能直接判断它与其接触的物体间是否有相互作用的弹力和摩擦力,这时可以采用隔离法(或整体法),先分析其他物体(或整体)的受力情况,再分析被研究物体的受力情况.2.结合运动状态及时修正由于弹力和摩擦力都是被动力,它们的方向和大小与物体的运动状态有密切的关系,所以分析物体的受力情况时,除了根据力产生的条件判断外,还必须根据物体的运动状态,结合牛顿第二定律及时进行修正.考题2 对静态平衡问题的考查例2 (单选)如图5所示,倾角为60°的斜面固定在水平面上,轻杆B 端用铰链固定在竖直墙上,A 端顶住质量为m 、半径为R 的匀质球并使之在图示位置静止,此时A 与球心O 的高度差为R2,不计一切摩擦,轻杆可绕铰链自由转动,重力加速度为g ,则有( )图5A .轻杆与水平面的夹角为60°B .轻杆对球的弹力大小为2mgC .斜面对球的弹力大小为mgD .球所受的合力大小为mg ,方向竖直向上审题突破 球受力的特点:轻杆B 端用铰链固定在竖直墙上所以轻杆上的弹力一定沿杆,支持力垂直斜面向上;由几何知识确定轻杆与水平面的夹角,采用合成法,根据平衡条件求轻杆对球的弹力和斜面对球的弹力.解析 设轻杆与水平方向夹角为θ,由sin θ=h R =12,θ=30°,故A 错误;对球由几何知识得,轻杆对球的弹力大小F N2=mg ,故B 错误;斜面对球的弹力大小为mg ,C 正确;球处于静止状态,所受的合力大小为0,D 错误. 答案 C4.(单选) 完全相同的两物体P 、Q ,质量均为m ,叠放在一起置于水平面上,如图6所示.现用两根等长的细线系在两物体上,在细线的结点处施加一水平拉力F ,两物体始终保持静止状态,则下列说法不正确...的是(重力加速度为g )( )图6A .物体P 受到细线的拉力大小为F2B .两物体间的摩擦力大小为F2C .物体Q 对地面的压力大小为2mgD .地面对Q 的摩擦力大小为F 答案 A解析 两物体都保持静止,对P 、Q 整体受力分析,竖直方向受到重力2mg 和地面支持力F N ,根据平衡状态则有F N =2mg ,Q 对地面压力大小等于支持力,选项C 正确.水平方向受到拉力F 和地面摩擦力F f ,水平方向受力平衡F f =F ,选项D 正确.两段细线等长,而拉力沿水平方向.设细线和水平方向夹角为θ,则有细线拉力F T =F2cos θ,选项A 错误.对P 受力分析水平方向受到细线拉力的水平分力F T cos θ=F2和Q 对P 的摩擦力F f ′,根据P 静止时受力平衡则有F f ′=F2,选项B 正确.5.(单选)在如图所示的A 、B 、C 、D 四幅图中,滑轮本身的重力忽略不计,滑轮的轴O 安装在一根轻木杆P 上,一根轻绳ab 绕过滑轮,a 端固定在墙上,b 端下面挂一个质量都是m 的重物,当滑轮和重物都静止不动时,图A 、C 、D 中杆P 与竖直方向夹角均为θ,图B 中杆P 在竖直方向上,假设A 、B 、C 、D 四幅图中滑轮受到木杆弹力的大小依次为F A 、F B 、F C 、F D ,则以下判断中正确的是( )A .F A =FB =FC =FD B .F D >F A =F B >F C C .F A =F C =F D >F B D .F C >F A =F B >F D 答案 B解析 设滑轮两边细绳的夹角为φ,对重物,可得绳子拉力等于重物重力mg ,滑轮受到木杆弹力F 等于细绳拉力的合力,即F =2mg cos φ2,由夹角关系可得F D >F A =F B >F C ,选项B 正确.6.(单选)倾角为45°的斜面固定在墙角,一质量分布均匀的光滑球体在大小为F的水平推力作用下静止在如图7所示的位置,F的作用线通过球心,设球所受重力大小为G,竖直墙对球的弹力大小为F1,斜面对球的弹力大小为F2,则下列说法正确的是()图7A.F1一定大于F B.F2一定大于GC.F2一定大于F D.F2一定大于F1答案 B解析以球为研究对象,受力分析,如图所示,根据平衡条件可得:F2sin θ=GF=F1+F2cos θ所以F2一定大于G,F1一定小于F,F2与F的大小关系不确定,F1和F2的大小关系也不确定,所以B正确,A、C、D错误.共点力平衡问题的求解思路和方法1.求解共点力平衡问题的一般思路物体静止或做匀速直线运动―→物体处于平衡状态―→对物体受力分析―→建立平衡方程―→对平衡方程求解、讨论2.常用求解方法(1)正交分解法(2)合成法考题3对动态平衡问题的考查例3如图8所示,倾角为θ的斜面体c置于水平地面上,小物块b置于斜面上,通过细绳跨过光滑的定滑轮与沙漏a连接,连接b的一段细绳与斜面平行.在a中的沙子缓慢流出的过程中,a、b、c都处于静止状态,则()图8A.b对c的摩擦力一定减小B.b对c的摩擦力方向可能平行斜面向上C.地面对c的摩擦力方向一定向右D.地面对c的摩擦力一定减小审题突破b受到c的摩擦力不一定为零,与两物体的重力、斜面的倾角有关.对bc整体研究,由平衡条件分析水平面对c的摩擦力方向和支持力的大小.解析设a、b的重力分别为G a、G b.若G a=G b sin θ,b受到c的摩擦力为零;若G a≠G b sin θ,b受到c的摩擦力不为零.若G a<G b sin θ,b受到c的摩擦力沿斜面向上,故A错误,B正确.对b、c整体,水平面对c的摩擦力F f=F T cos θ=G a cos θ,方向水平向左.在a中的沙子缓慢流出的过程中,则摩擦力在减小,故C错误,D正确.答案BD7.(单选)如图9甲,手提电脑散热底座一般设置有四个卡位用来调节角度.某同学将电脑放在散热底座上,为了获得更好的舒适度,由原卡位4缓慢地调至卡位1(如图乙),电脑始终静止在底座上,则()图9A.电脑受到的支持力变大B.电脑受到的摩擦力变小C.散热底座对电脑的作用力变大D.散热底座对电脑的作用力不变答案 D解析对笔记本电脑受力分析如图所示,有:F N=mg cos θ、F f=mg sin θ.由原卡位1调至卡位4,θ减小,静摩擦力F f减小、支持力F N增加;散热底座对电脑的作用力的合力是支持力和静摩擦力的合力,与电脑的重力平衡,始终是不变的,故D正确.8.(单选)如图10将两个质量均为m的小球a、b用细线相连悬挂于O点,用力F拉小球a,使整个装置处于静止状态,且悬线Oa与竖直方向的夹角为θ=30°,则F的最小值为()图10A.33mg B.mgC.32mg D.2mg答案 B解析以a、b两球为一整体进行受力分析:受重力2mg,绳子的拉力F T,拉力F,其中重力是恒力,绳子拉力F T方向恒定,根据平衡条件,整体所受合外力为零,所以当F的方向与绳子垂直时最小,如图所示,根据几何关系可得:F=2mg sin 30°=mg,所以B正确,A、C、D 错误.9.(单选)(2014·山东·14)如图11所示,用两根等长轻绳将木板悬挂在竖直木桩上等高的两点,制成一简易秋千,某次维修时将两轻绳各剪去一小段,但仍保持等长且悬挂点不变.木板静止时,F1表示木板所受合力的大小,F2表示单根轻绳对木板拉力的大小,则维修后()图11A.F1不变,F2变大B.F1不变,F2变小C.F1变大,F2变大D.F1变小,F2变小答案 A解析木板静止时,木板受重力G以及两根轻绳的拉力F2,根据平衡条件,木板受到的合力F1=0,保持不变.两根轻绳的拉力F2的合力大小等于重力G,保持不变,当两轻绳剪去一段后,两根轻绳的拉力F2与竖直方向的夹角变大,因其合力不变,故F2变大.选项A正确,选项B、C、D错误.1.当受力物体的状态发生“缓慢”变化时,物体所处的状态仍为平衡状态,分析此类问题的方法有解析法和矢量三角形法.2.分析动态平衡问题时需注意以下两个方面:(1)在动态平衡问题中,一定要抓住不变的量(大小或方向),此题中不变的量是力F3和F1′的合力的大小和方向,然后分析其他量的变化.(2)当物体受到一个大小和方向都不变、一个方向不变、一个大小和方向都变化的三个力作用,且题目只要求定性讨论力的大小而不必进行定量计算时,首先考虑用图解法.考题4应用平衡条件解决电学平衡问题例4(6分)如图12所示,粗糙程度均匀的绝缘空心斜面ABC放置在水平面上,∠CAB=30°,斜面内部O点(与斜面无任何连接)固定一个正点电荷,一带负电可视为质点的小物体可以分别静止在M、P、N点,P为MN的中点,OM=ON,OM∥AB,则下列判断正确的是()图12A.小物体在M、P、N点静止时一定都是受4个力B.小物体静止在P点时受到的摩擦力最大C.小物体静止在P点时受到的支持力最大D.小物体静止在M、N点时受到的支持力相等解析对小物体分别在三处静止时进行受力分析,如图:结合平衡条件小物体在P、N两点时一定受四个力的作用,而在M处不一定,故A错误;小物体静止在P点时,摩擦力F f=mg sin 30°,设小物体静止在M、N点时,库仑力为F′,则小物体静止在N点时F f′=mg sin 30°+F′cos 30°,小物体静止在M点时F f″=mg sin 30°-F′cos 30°,可见小物体静止在N点时所受摩擦力最大,故B错误;小物体静止在P点时,设库仑力为F,受到的支持力F N=mg cos 30°+F,小物体静止在M、N点时:F N′=mg cos 30°+F′sin 30°,由库仑定律知F>F′,故F N>F N′,即小物体静止在P点时受到的支持力最大,静止在M、N点时受到的支持力相等,故C、D正确.答案CD(2014·江苏·13)(15分)如图13所示,在匀强磁场中有一倾斜的平行金属导轨,导轨间距为L,长为3d,导轨平面与水平面的夹角为θ,在导轨的中部刷有一段长为d的薄绝缘涂层.匀强磁场的磁感应强度大小为B,方向与导轨平面垂直.质量为m的导体棒从导轨的顶端由静止释放,在滑上涂层之前已经做匀速运动,并一直匀速滑到导轨底端.导体棒始终与导轨垂直,且仅与涂层间有摩擦,接在两导轨间的电阻为R ,其他部分的电阻均不计,重力加速度为g .求:图13(1)导体棒与涂层间的动摩擦因数μ; (2)导体棒匀速运动的速度大小v ; (3)整个运动过程中,电阻产生的焦耳热Q .答案 (1)tan θ (2)mgR sin θB 2L 2(3)2mgd sin θ-m 3g 2R 2sin 2θ2B 4L 4解析 (1)在绝缘涂层上导体棒受力平衡mg sin θ=μmg cos θ 解得导体棒与涂层间的动摩擦因数μ=tan θ. (2)在光滑导轨上 感应电动势:E =BL v感应电流:I =ER安培力:F 安=BIL受力平衡的条件是:F 安=mg sin θ解得导体棒匀速运动的速度v =mgR sin θB 2L 2.(3)摩擦生热:Q T =μmgd cos θ根据能量守恒定律知:3mgd sin θ=Q +Q T +12m v 2解得电阻产生的焦耳热Q =2mgd sin θ-m 3g 2R 2sin 2 θ2B 4L 4.知识专题练 训练1题组1 物体受力分析1.(单选)如图1所示,A 、B 、C 三物块叠放并处于静止状态,水平地面光滑,其它接触面粗糙,则( )图1A.A与墙面间存在压力B.A与墙面间存在静摩擦力C.A物块共受4个力作用D.B物块共受4个力作用答案 D解析以三个物块组成的整体为研究对象,水平方向上:地面光滑,对C没有摩擦力,根据平衡条件得知,墙对A没有压力,因而也没有摩擦力,故A、B错误.对A物块,受到重力、B的支持力和B对A的摩擦力三个力作用,故C错误.先对A、B整体研究:水平方向上,墙对A没有压力,则由平衡条件分析可知,C对B没有摩擦力.再对B分析:受到重力、A的压力和A对B的摩擦力、C的支持力,共受四个力作用,故D正确.2.(单选)轻质弹簧A的两端分别连在质量均为m的小球上,两球均可视为质点.另有两根与A完全相同的轻质弹簧B、C,且B、C的一端分别与两个小球相连,B的另一端固定在天花板上,C的另一端用手牵住,如图2所示.适当调节手的高度与用力的方向,保持B弹簧轴线跟竖直方向夹角为37°不变(已知sin 37°=0.6,cos 37°=0.8),当弹簧C的拉力最小时,B、C两弹簧的形变量之比为()图2A.1∶1 B.3∶5C.4∶3 D.5∶4答案 C解析以两球和弹簧A组成的整体为研究对象,受力分析如图所示,由合成法知当C弹簧与B弹簧垂直时,弹簧C施加的拉力最小,由几何关系知F T B∶F T C=4∶3.3.如图3所示,固定的半球面右侧是光滑的,左侧是粗糙的,O点为球心,A、B为两个完全相同的小物块(可视为质点),小物块A静止在球面的左侧,受到的摩擦力大小为F1,对球面的压力大小为F N1;小物块B在水平力F2作用下静止在球面的右侧,对球面的压力大小为F N2,已知两小物块与球心连线和竖直方向的夹角均为θ,则()图3A.F1∶F2=cos θ∶1B.F1∶F2=sin θ∶1C.F N1∶F N2=cos2θ∶1D.F N1∶F N2=sin2θ∶1答案AC解析分别对A、B两个相同的小物块受力分析,如图,由平衡条件,得:F1=mg sin θF N1=mg cos θ同理:F2=mg tan θF N2=mgcos θ故F1F2=mg sin θmg tan θ=cos θ,F N1F N2=cos2θ.4.(单选)如图4所示,在粗糙水平面上放置A、B、C、D四个小物块,各小物块之间由四根完全相同的轻弹簧相互连接,正好组成一个菱形,∠BAD=120°,整个系统保持静止状态.已知A物块所受的摩擦力大小为F f,则D物块所受的摩擦力大小为()图4A.32F fB .F f C.3F f D .2F f 答案 C解析 已知A 物块所受的摩擦力大小为F f ,设每根弹簧的弹力为F ,则有:2F cos 60°=F f ,对D :2F cos 30°=F f ′,解得:F f ′=3F =3F f . 题组2 静态平衡问题5.(单选)如图5所示,登山者连同设备总重量为G .某时刻缆绳和竖直方向的夹角为θ,若登山者手拉缆绳的力大小也为G ,则登山者脚对岩石的作用力( )图5A .方向水平向右B .方向斜向右下方C .大小为G tan θD .大小为G sin θ 答案 B解析 以登山者为研究对象,受力如图,根据共点力平衡条件得知:F N 与G 和F T 的合力大小相等、方向相反,所以F N 方向斜向左上方,则由牛顿第三定律得知登山者脚对岩石的作用力方向斜向右下方.由力的合成法得:F N=2G cos[12(180°-θ)]=2G sin 12θ.6.如图6所示,质量为M 的木板C 放在水平地面上,固定在C 上的竖直轻杆的顶端分别用细绳a 和b 连接小球A 和小球B ,小球A 、B 的质量分别为m A 和m B ,当与水平方向成30°角的力F 作用在小球B 上时,A 、B 、C 刚好相对静止一起向右匀速运动,且此时绳a 、b 与竖直方向的夹角分别为30°和60°,则下列判断正确的是( )图6A .力F 的大小为mB gB .地面对C 的支持力等于(M +m A +m B )gC .地面对C 的摩擦力大小为32m B gD .m A =m B 答案 ACD解析 对小球B 受力分析,水平方向:F cos 30°=F T b cos 30°,得:F T b =F , 竖直方向:F sin 30°+F T b sin 30°=m B g ,解得:F =m B g , 故A 正确; 对小球A 受力分析,竖直方向:m A g +F T b sin 30°=F T a sin 60° 水平方向:F T a sin 30°=F T b sin 60° 联立得:m A =m B ,故D 正确; 以A 、B 、C 整体为研究对象受力分析, 竖直方向:F N +F sin 30°=(M +m A +m B )g 可见F N 小于(M +m A +m B )g ,故B 错误;水平方向:F f =F cos 30°=m B g cos 30°=32m B g ,故C 正确.7.(单选)体育器材室里,篮球摆放在如图7所示的球架上.已知球架的宽度为d ,每个篮球的质量为m 、直径为D ,不计球与球架之间的摩擦,则每个篮球对一侧球架的压力大小为( )图7A.12mgB.mgD dC.mgD2D2-d2D.2mg D2-d2D答案 C解析篮球受力平衡,设一侧球架的弹力与竖直方向的夹角为θ,如图,由平衡条件,F1=F2=mg2cos θ,而cos θ=(D2)2-(d2)2D2=D2-d2D,则F1=F2=mgD2D2-d2,选项C正确.8.如图8所示,在粗糙水平地面上放着一个截面为半圆的柱状物体A,A与竖直墙之间放一光滑半圆球B,整个装置处于静止状态.已知A、B两物体的质量分别为m A和m B,则下列说法正确的是()图8A.A物体对地面的压力大小为m A gB.A物体对地面的压力大小为(m A+m B)gC.B物体对A物体的压力大于m B gD.地面对A物体没有摩擦力答案BC解析对A、B整体受力分析,竖直方向:F N A=(m A+m B)g,水平方向:F f A=F N B,选项A、D错误,选项B正确;B受重力、A的支持力F N AB、墙面的弹力F N B,故F N AB=(m B g)2+F2N B,选项C正确.题组3动态平衡问题9.(单选)如图9所示,三根细线共系于O点,其中OA在竖直方向上,OB水平并跨过定滑轮悬挂一个重物,OC的C点固定在地面上,整个装置处于静止状态.若OC加长并使C点左移,同时保持O点位置不变,装置仍然处于静止状态,则细线OA上拉力F A和OC上的拉力F C与原先相比是()图9A.F A、F C都减小B.F A、F C都增大C.F A增大,F C减小D.F A减小,F C增大答案 A解析O点受F A、F B、F C三个力平衡,如图.当按题示情况变化时,OB绳的拉力F B不变,OA绳拉力F A的方向不变,OC绳拉力F C的方向与拉力F B方向的夹角减小,保持平衡时F A、F C的变化如虚线所示,显然都是减小了.10.如图10所示,物体A、B用细绳与弹簧连接后跨过滑轮,A静止在倾角为45°的粗糙斜面上,B悬挂着.已知质量m A=3m B,不计滑轮摩擦,现将斜面倾角由45°减小到30°,且A、B 仍处于静止状态,那么下列说法中正确的是()图10A.弹簧的弹力大小将不变B.物体A对斜面的压力将减小C.物体A受到的静摩擦力将减小D.弹簧的弹力及A受到的静摩擦力都不变答案AC解析弹簧弹力等于B物体的重力,即弹簧弹力不变,故A项正确;对A物体进行受力分析,列平衡方程可知,C项正确,D项错误;根据F N=m A g cos θ,当倾角减小时,A物体对斜面压力变大,故B项错误.11.(单选)如图11所示,两块相互垂直的光滑挡板OP 、OQ ,OP 竖直放置,小球a 、b 固定在轻弹簧的两端.水平力F 作用于b 时,a 、b 紧靠挡板处于静止状态.现保证b 球不动,使挡板OP 向右缓慢平移一小段距离,则( )图11A .弹簧变长B .弹簧变短C .力F 变大D .b 对地面的压力变大 答案 A解析 对a 隔离分析可知,OP 向右缓慢平移时弹簧弹力变小,OP 对a 的弹力变小,故弹簧变长,A 正确;对a 、b 整体分析,F 与OP 对a 的弹力平衡,故力F 变小,b 对地面的压力始终等于a 、b 的总重力,故D 错误. 题组4 应用平衡条件解决电学平衡问题12.(2014·广东·20)如图12所示,光滑绝缘的水平桌面上,固定着一个带电量为+Q 的小球P .带电量分别为-q 和+2q 的小球M 和N ,由绝缘细杆相连,静止在桌面上.P 与M 相距L 、M 和N 视为点电荷,下列说法正确的是( )图12A .M 与N 的距离大于LB .P 、M 和N 在同一直线上C .在P 产生的电场中,M 、N 处的电势相同D .M 、N 及细杆组成的系统所受合力为零 答案 BD解析 假设P 、M 和N 不在同一直线上,对M 受力分析可知M 不可能处于静止状态,所以选项B 正确;M 、N 和杆组成的系统,处于静止状态,则系统所受合外力为零,故k Qq L 2=k Q ·2q(L +x )2,解得x =(2-1)L ,所以选项A 错误,D 正确;在正点电荷产生的电场中,离场源电荷越近,电势越高,φM >φN ,所以选项C 错误.13.(2014·浙江·19)如图13所示,水平地面上固定一个光滑绝缘斜面,斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端,另一端系有一个带电小球A ,细线与斜面平行.小球A 的质量为m 、电量为q .小球A 的右侧固定放置带等量同种电荷的小球B ,两球心的高度相同、间距为d .静电力常量为k ,重力加速度为g ,两带电小球可视为点电荷.小球A 静止在斜面上,则( )图13A .小球A 与B 之间库仑力的大小为kq 2d 2B .当q d =mg sin θk 时,细线上的拉力为0 C .当q d =mg tan θk 时,细线上的拉力为0 D .当q d =mgk tan θ时,斜面对小球A 的支持力为0 答案 AC解析 根据库仑定律,A 、B 球间的库仑力F 库=k q 2d2,选项A 正确;小球A 受竖直向下的重力mg ,水平向左的库仑力F 库=kq2d2,由平衡条件知,当斜面对小球的支持力F N 的大小等于重力与库仑力的合力大小时,细线上的拉力等于零,如图所示,则kq 2d 2mg =tan θ,所以q d = mg tan θk ,选项C 正确,选项B 错误;斜面对小球的支持力F N 始终不会等于零,选项D 错误.。
2016年高考力学部分受力分析专题加练习汇总
![2016年高考力学部分受力分析专题加练习汇总](https://img.taocdn.com/s3/m/d6620bc2482fb4daa48d4b1c.png)
高中物理一一力学专讲学好物理要记住:最基本的知识、方法才是最重要的。
秘诀:“想”学好物理重在理解(概念、、规律的确切含义,,罷用不同的形式进行表送,,理解其适用条件)A (成功)二X (艰苦的劳动)十Y (正确的方法)十Z (少说空话多干实事)(最基础的概念,公式,定理,定律最重要);每一题中要弄清楚(对象、条件、状态、过程)是解题矢健物理学习的核心在于思维,只要同学们在平常的复习和做题肘注竟思考、注意总结、善于归纳整理,对于课堂上老师所讲的例题做到触类旁通,举一反三,把老师的知识和解题能力变成自己的知识和解题能力,并养成规范答题的习惯,这样,同学们一定就能笑傲考场, 考岀理想的成绩!对联:概念、公式、定理、定律。
(学习物理必备基础知识)对象、条件、状态、过程。
(解答物理题必须明确的内容)力学问题中的“过程”、“状态”的分析和建立及应用物理模型在物理学习中是至矢重要的。
说明:凡矢量式中用“ +”号都为合成符号,把矢量运算转化为代数运算的前提是先规定正方向。
答题技巧:“基础题,全做对;一般题,一分不浪费;尽力冲击较难题,即使做错不后悔”。
“容易题不丢分,难题不得零分。
“该得的分一分不丢,难得的分每分必争”,“会做做对不扣分”在学习物理概念和规律时不能只记结论,还须弄清其中的道理,知道物理概念和规律的由来。
I。
力的种类:(13个,性质力)这些性质力是受力分析不可少的“是受力分析的基础”12分子力:分子间的引力和斥力冋时存在,都随距离的增大而减小,随距离的减小而增大,但斥力变化得快。
13核力:只有相邻的核子之间才有核力,是一种短程强力。
5种基本运动模型1静止或作匀速直线运动(平衡态问题);2匀变速直、曲线运动(以下均为非平衡态问题);3类平抛运动;4匀速圆周运动;5振动。
最后分析做功过程及能量的转化过程;然后选择适当的力学基本规律进行定性或定量的讨论。
强调:用能量的观点、整体的方法(对象整体,过程整体)、等效的方法(如等效重力)等解决VI.几种典型的运动模型:追及和碰撞、平抛、竖直上抛、匀速圆周运动等及类似的运动。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
AB 高中物理——力学专讲学好物理要记住:最基本的知识、方法才是最重要的。
秘诀:“想”学好物理重在理解........(概念、规律的确切含义,能用不同的形式进行表达,理解其适用条件)A(成功)=X(艰苦的劳动)十Y(正确的方法)十Z(少说空话多干实事)(最基础的概念,公式,定理,定律最重要);每一题中要弄清楚(对象、条件、状态、过程)是解题关健物理学习的核心在于思维,只要同学们在平常的复习和做题时注意思考、注意总结、善于归纳整理,对于课堂上老师所讲的例题做到触类旁通,举一反三,把老师的知识和解题能力变成自己的知识和解题能力,并养成规范答题的习惯,这样,同学们一定就能笑傲考场,考出理想的成绩!对联: 概念、公式、定理、定律。
(学习物理必备基础知识)对象、条件、状态、过程。
(解答物理题必须明确的内容)力学问题中的“过程”、“状态”的分析和建立及应用物理模型在物理学习中是至关重要的。
说明:凡矢量式中用“+”号都为合成符号,把矢量运算转化为代数运算的前提是先规定正方向。
答题技巧:“基础题,全做对;一般题,一分不浪费;尽力冲击较难题,即使做错不后悔”。
“容易题不丢分,难题不得零分。
“该得的分一分不丢,难得的分每分必争”,“会做⇒做对⇒不扣分”在学习物理概念和规律时不能只记结论,还须弄清其中的道理,知道物理概念和规律的由来。
Ⅰ。
力的种类:(13个性质力)这些性质力是受力分析不可少的“是受力分析的基础”力的种类:(13个性质力)有18条定律、2条定理1重力:G = mg (g随高度、纬度、不同星球上不同)2弹力:F= Kx3滑动摩擦力:F滑= μN4静摩擦力:O≤ f静≤ f m (由运动趋势和平衡方程去判断)5浮力:F浮= ρgV排6压力: F= PS = ρghs7万有引力:F引=G221 r mm8库仑力:F=K221 r qq(真空中、点电荷)9电场力:F电=q E =qdu10安培力:磁场对电流的作用力F= BIL (B⊥I) 方向:左手定则11洛仑兹力:磁场对运动电荷的作用力f=BqV (B⊥V) 方向:左手定则12分子力:分子间的引力和斥力同时存在,都随距离的增大而减小,随距离的减小而增大,但斥力变化得快.。
13核力:只有相邻的核子之间才有核力,是一种短程强力。
5种基本运动模型1万有引力定律B2胡克定律B3滑动摩擦定律B4牛顿第一定律B5牛顿第二定律B 力学6牛顿第三定律B7动量守恒定律B8机械能守恒定律B9能的转化守恒定律.10电荷守恒定律11真空中的库仑定律12欧姆定律13电阻定律B 电学14闭合电路的欧姆定律B15法拉第电磁感应定律16楞次定律B17反射定律18折射定律B定理:①动量定理B②动能定理B做功跟动能改变的关系1静止或作匀速直线运动(平衡态问题);2匀变速直、曲线运动(以下均为非平衡态问题);3类平抛运动;4匀速圆周运动;5振动。
受力分析入手(即力的大小、方向、力的性质与特征,力的变化及做功情况等)。
再分析运动过程(即运动状态及形式,动量变化及能量变化等)。
最后分析做功过程及能量的转化过程;然后选择适当的力学基本规律进行定性或定量的讨论。
强调:用能量的观点、整体的方法(对象整体,过程整体)、等效的方法(如等效重力)等解决VI.几种典型的运动模型:追及和碰撞、平抛、竖直上抛、匀速圆周运动等及类似的运动。
一.受力分析考点一、受力分析的步骤例1、下列各图的A物体处于静止状态,试分析A物体的受力情况跟踪训练1、下列各图的物体处于静止状态,试分析物体的受力情况墙壁光滑考点二、受力分析的方法(1)简单的整体法隔离法例2、ABC均静止,F=10N,求各接触面间的摩擦力跟踪训练2、用大小相等、方向相反,并在同一水平面上的力F挤压相同的木板,木板中间夹着两块相同的砖,砖和木板均保持静止,则()A.两砖间摩擦力为零B.F越大,板与砖之间的摩擦力就越大C.板砖之间的摩擦力大于砖的重力D.两砖之间没有相互挤压的力拓展:若有三块砖,每块质量均为m,则各砖间的摩擦力为多大?(2)产生原因分析法例3、如图所示,重力G=20N的物体,在动摩擦因数为0.1的水平面上向左运动,同时受到大小为10N的,方向向右的水平力F的作用,则物体所受摩擦力大小和方向是( )A.2N,水平向左B.2N,水平向右C.10N,水平向左D.12N,水平向右跟踪训练3、如图所示,物体A重40N,物体B重20N,A与B、B与地面间的动摩擦因数均为0.4.当用水平力向右拉动物体A时,试求:(1)B物体所受的滑动摩擦力的大小和方向;(2)A物体所受的地面滑动摩擦力的大小和方向.例4、如图所示的皮带传送装置,如果右边的皮带轮是主动轮,左边的是从动轮,则传送带上的P 点受摩擦力方向如何,从动轮上的Q 点受摩擦力方向如何?变:①若物体与传送带相对静止,当传送带匀速、加速、减速时物体受到的摩擦力方向分别向什么方向?②若将物体轻放在匀速运动的传送带上,分析物体受到的摩擦力如何变化?(3)运动状态分析法 例5、把一个物体放在传送带上,当传送带匀速向上运动时(物体与传送带之间无相对运动)如图则物体受到的力有( ) A .重力,传送带的支持力,静摩擦力(沿传送带向上) B .重力,传送带的支持力,静摩擦力(沿传送带向下) C .重力,传送带的支持力,静摩擦力(沿传送带向上),下滑力 D .重力,传送带的支持力,静摩擦力(沿传送带向下),下滑力跟踪训练5、运动员用双手握住竖直的竹竿匀速攀上和匀速下滑,他们所受的摩擦力分别为F 上和F 下,则( )A .F 上向上,F 下向下,F 上=F 下B .F 上向下,F 下向上,F 上>F 下C .F 上向上,F 下向上,F 上=F 下D .F 上向上,F 下向下,F 上>F 下:跟踪训练6、木块A 、B 分别重50 N 和60 N ,它们与水平地面之间的动摩擦因数均为0.25;夹在A 、B 之间的轻弹簧被压缩了2cm,弹簧的劲度系数为400N/m.系统置于水平地面上静止不动。
现用F =1 N 的水平拉力作用在木块B 上.如图所示.力F 作用后 ( )A .木块A 所受摩擦力大小是12.5 NB .木块A 所受摩擦力大小是11.5 NC .木块B 所受摩擦力大小是9 ND .木块B 所受摩擦力大小是7 N(4)相互作用分析法例6、如图所示,物体A 、B 、C 叠放在水平面上,水平力F 作用于C 使A 、B 、C 以共同速度向右作匀速直线运动(A 、B 、C 三者相对静止)那么关于摩擦力的说法正确的是 ( )A .C 受摩擦力为零B .B 受摩擦力为零C .A 受摩擦力的矢量和为零D .A 、B 、C 作为整体所受摩擦力为零 (5)三角形法则例7、绳子一端拴着一小球,另一端绕在钉子上,小球放在一光滑的大半球上静止,如图2-6-1所示.由于某种原因,小球缓慢地沿球面向下移动,在此过程中,球面的支持力和绳子的拉力如何变化?整体隔离法专题训练:例8.在粗糙水平地面上与墙平行放着一个截面为半圆的柱状物体A ,A 与竖直墙之间放一光滑圆球B ,整个装置处于平衡状态.现对B 加一竖直向下的力F ,F 的作用线通过球心,设墙对B 的作用力为F 1,B 对A 的作用力为F 2,地面对A 的作用力为F 3.若F 缓慢增大而整个装置仍保持静止,截面如图2-6-15所示,在此过程中( ) A .F 1保持不变,F 3缓慢增大 B .F 1缓慢增大,F 3保持不变 C .F 2缓慢增大,F 3缓慢增大 D .F 2缓慢增大,F 3保持不变ABF图2-6-15图2-6-1跟踪训练8、如图所示,光滑的两个球体直径为d ,置于一直径为D 的圆桶内,且有d<D<2d ,在桶与球接触的三点A 、B 、C ,受到的压力大小分别为F A 、F B 、F C ,如果桶的直径增大,但仍小于2d ,则F A 、F B 、F C 的变化情况是( ) A .F A 增大、F B 不变、F C 增大 B .F A 减小、F B 不变、F C 减小 C .F A 减小、F B 减小、F C 增大 D .F A 增大、F B 减小、F C 减小 练习11、下列各图的A 物体处于静止状态,试分析A 物体的受力情况2、如图所示,物体A、B的质量均为m,A 、B 之间以及B与水平地面之间的动摩擦系数均为μ水平拉力F 拉着B 物体水平向左匀速运动(A未脱离物体B的上表面)F 的大小应为( )A .2μmgB .3μmgC .4μmgD .5μmg3、如图所示,用水平力F 把重为G 的木块压紧在竖直墙上静止不动,不计手指与木块间的摩擦力,当把水平力增加到2F 时,木块所受的摩擦力( )A .是原来的2倍B .是原来的4倍.C .和原来的相等D .是原来的1/2倍4、如图所示,甲、乙两个物体叠放在水平地面上,现给下面的乙物体施加一水平向右的拉力F ,使它们一起向右做匀速运动.试求乙对甲的摩擦力及地面对乙的摩擦力.5、如下图是一主动轮A 通过皮带带动从动轮B 的示意图,主动轮的转动方向如图所示,试分析A 轮上M 点和B 轮上N 点受到的摩擦力的方向:f M ______,f N ______.6、如图所示,A,B 两滑块叠放在水平面上,已知A 与滑块B 所受重力分别为G A = 10N ,G B =20N ,A 与B 间动摩擦因数μA =0.2,,B 与水平面间的动摩擦因数μB =0.3.水平力F 刚好能拉动滑块B ,试分析两图中B 滑块所受的力.并求出拉动滑块 B 所需的最小水平拉力分别是多大?7、图中各个砖块均静止且质量均为m ,分析A 所受的全部力,并求出A 受的摩擦力的大小。
8、半圆柱体P 放在粗糙的水平地面上,其右端有固定放置的竖向挡板MN ,在P 和MN 之间放有一个光滑均匀的小圆柱体Q ,整个装置处于静止状态,如图2-4-27所示是这个装置的截面图,若用外力使MN 保持竖直且缓慢地向右移动,在Q 落到地面以前,发现P 始终保持静止,在此过程中,下列说法中正确的是( ) A .MN 对Q 的弹力逐渐减小 B .地面对P 的摩擦力逐渐增大 C .P 、Q 间的弹力先减小后增大 D .Q 所受的合力逐渐增大9、有一个直角支架AOB ,AO 水平放置,表面粗糙,OB 竖直向下,表面光滑。
AO 上套有小环P ,OB 上套有小环Q ,两环质量均为m ,两环间由一根质量可忽略、不可伸长的细绳相连,并在某一位置平衡,如图4-8所示。
现将P 环向左移一小段距离,两环再次达到平衡,那么将移动后的平衡状态和原来的平衡状态比较,AO 杆对P 环的支持力F N 和细绳上的拉力F 的变化情况是 ( ) A .F N 不变,F 变大图2-4-27B.F N不变,F变小C.F N变大,F变大D.F N变大,F变小1、粗糙的水平面上叠放着A和B两个物体,A和B间的接触面也是粗糙的,如果用水平力F拉B,而B仍保持静止,则此时()A.B和地面间的静摩擦力等于F,B和A间的静摩擦力也等于F.B.B和地面间的静摩擦力等于F,B和A间的静摩擦力等于零.C.B和地面间的静摩擦力等于零,B和A间的静摩擦力也等于零.D.B和地面间的静摩擦力等于零,B和A间的静摩擦力等于F.2、如图所示,重力G=20N的物体,在动摩擦因数为0.1的水平面上向左运动,同时受到大小为10N的,方向向右的水平力F的作用,则物体所受摩擦力大小和方向是( )A.2N,水平向左B.2N,水平向右C.10N,水平向左D.12N,水平向右3、水平地面上的物体在水平方向受到一个拉力F和地面对它的摩擦力f的作用。
