第二章机电传动系统的动力学根底2.2 从运动方程式怎样看出系统是处于加速,减速,稳态的和静态的工作状态。
T M-T L>0说明系统处于加速,T M-T L<0 说明系统处于减速,T M-T L=0说明系统处于稳态〔即静态〕的工作状态。

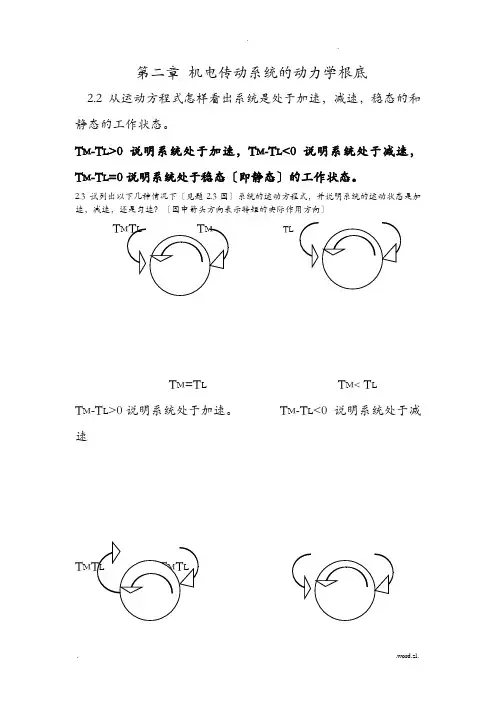

2.3 试列出以下几种情况下〔见题2.3图〕系统的运动方程式,并说明系统的运动状态是加速,减速,还是匀速?〔图中箭头方向表示转矩的实际作用方向〕TTLT M=T L T M< T LT M-T L>0说明系统处于加速。
T M-T L<0 说明系统处于减速T MT M> T L T M> T L系统的运动状态是减速系统的运动状态是加速TMT T2.5为什么低速轴转矩大,高速轴转矩小?因为P= Tω,P不变ω越小T越大,ω越大T 越小。
2.6为什么机电传动系统中低速轴的GD2逼高速轴的GD2大得多?因为P=Tω,T=G∂D2/375. P=ωG∂D2/375. ,P不变转速越小GD2越大,转速越大GD2越小。
2.9 一般生产机械按其运动受阻力的性质来分可有哪几种类型的负载?可分为1恒转矩型机械特性2离心式通风机型机械特性3直线型机械特性4恒功率型机械特性,4种类型的负载.2.11 在题2.11图中,曲线1和2分别为电动机和负载的机械特性,试判断哪些是系统的稳定平衡点?哪些不是?交点是系统的稳定平衡点. 交点是系统的平衡点交点是系统的平衡交点不是系统的平衡点交点是系统的平衡点第三章3.1为什么直流电记得转子要用外表有绝缘层的硅钢片叠压而成?直流电机的转子要用外表有绝缘层的硅钢片叠加而成是因为要防止电涡流对电能的损耗..3.5 一台直流发电机,其局部铭牌数据如下:P N=180kW, U N=230V,n=1450r/min,ηN=89.5%,试求:N①该发电机的额定电流;②电流保持为额定值而电压下降为100V时,原动机的输出功率〔设此时η=ηN〕P N=U N I N180KW=230*I NI N=782.6A该发电机的额定电流为782.6AP= I N100/ηNP=87.4KW3.6 某他励直流电动机的铭牌数据如下:P N=7.5KW, U N=220V, n N=1500r/min,ηN=88.5%, 试求该电机的额定电流和转矩。
机电传动控制课后习题答案《第五版》
![机电传动控制课后习题答案《第五版》](https://img.taocdn.com/s3/m/cbf066d3bcd126fff6050b75.png)
习题与思考题第二章机电传动系统的动力学基础2。
1 说明机电传动系统运动方程中的拖动转矩,静态转矩和动态转矩。
拖动转矩是由电动机产生用来克服负载转矩,以带动生产机械运动的。
静态转矩就是由生产机械产生的负载转矩.动态转矩是拖动转矩减去静态转矩。
2。
2 从运动方程式怎样看出系统是处于加速,减速,稳态的和静态的工作状态。
TM-TL>0说明系统处于加速,TM-TL〈0 说明系统处于减速,TM—TL=0说明系统处于稳态(即静态)的工作状态。
2。
3 试列出以下几种情况下(见题2。
3图)系统的运动方程式,并说明系统的运动状态是加速,减速,还是匀速?(图中箭头方向表示转矩的实际作用方向)TM=TLTM< TLTM—TL<0说明系统处于减速. TM-TL〈0 说明系统处于减速T M T L T M T LT M> T L M〉L系统的运动状态是减速系统的运动状态是加速T M T L T T LT M= T L T M= T L系统的运动状态是减速系统的运动状态是匀速2。
4 多轴拖动系统为什么要折算成单轴拖动系统?转矩折算为什么依据折算前后功率不变的原则?转动惯量折算为什么依据折算前后动能不变的原则?因为许多生产机械要求低转速运行,而电动机一般具有较高的额定转速。
这样,电动机与生产机械之间就得装设减速机构,如减速齿轮箱或蜗轮蜗杆,皮带等减速装置。
所以为了列出系统运动方程,必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到一根轴上.转矩折算前后功率不变的原则是P=Tω, p不变。
转动惯量折算前后动能不变原则是能量守恒MV=0。
5Jω22。
5为什么低速轴转矩大,高速轴转矩小?因为P= Tω,P不变ω越小T越大,ω越大T 越小。
2。
6为什么机电传动系统中低速轴的GD2比高速轴的GD2大得多?因为P=Tω,T=G∂D2/375. P=ωG∂D2/375. ,P不变转速越小GD2越大,转速越大GD2越小。
机电传动控制课后习题答案
![机电传动控制课后习题答案](https://img.taocdn.com/s3/m/8d6cb6ec8ad63186bceb19e8b8f67c1cfad6ee82.png)
机电传动控制课后习题答案2.1 说明机电传动系统运动方程中的拖动转矩,静态转矩和动态转矩。
拖动转矩是有电动机产生用来克服负载转矩,以带动生产机械运动的。
静态转矩就是由生产机械产生的负载转矩。
动态转矩是拖动转矩减去静态转矩。
2.2 从运动方程式怎样看出系统是处于加速,减速,稳态的和静态的工作状态。
TM-TL>0说明系统处于加速,TM-TL<0 说明系统处于减速,TM-TL=0说明系统处于稳态(即静态)的工作状态。
2.4 多轴拖动系统为什么要折算成单轴拖动系统?转矩折算为什么依据折算前后功率不变的原则?转动惯量折算为什么依据折算前后动能不变的原则?因为许多生产机械要求低转速运行,而电动机一般具有较高的额定转速。
这样,电动机与生产机械之间就得装设减速机构,如减速齿轮箱或蜗轮蜗杆,皮带等减速装置。
所以为了列出系统运动方程,必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到一根轴上。
转矩折算前后功率不变的原则是P=Tω, p 不变。
转动惯量折算前后动能不变原则是能量守恒MV=0.5Jω22.5为什么低速轴转矩大,高速轴转矩小?因为P= Tω,P不变ω越小T越大,ω越大T 越小。
2.6为什么机电传动系统中低速轴的GD2逼高速轴的GD2大得多?因为P=Tω,T=G?D2/375. P=ωG?D2/375. ,P不变转速越小GD2越大,转速越大GD2越小。
2.7 如图2.3(a)所示,电动机轴上的转动惯量J M=2.5kgm2, 转速n M=900r/min;中间传动轴的转动惯量J L=16kgm2,转速n L=60r/min。
试求折算到电动机轴上的等效专惯量。
折算到电动机轴上的等效转动惯量:j=Nm/N1=900/300=3,j1=Nm/Nl=15J=JM+J1/j2+ JL/j12=2.5+2/9+16/225=2.79kgm2. 2.8如图2.3(b)所示,电动机转速n M=950 r/min,齿轮减速箱的传动比J1= J2=4,卷筒直径D=0.24m,滑轮的减速比J3=2,起重负荷力F=100N,电动机的费轮转距GD2M=1.05N m2, 齿轮,滑轮和卷筒总的传动效率为0.83。
机电传动控制基础课后题答案
![机电传动控制基础课后题答案](https://img.taocdn.com/s3/m/08344cb289eb172ded63b791.png)
3.10 已知某他励直流电动机的铭牌数据如下:
PN=7.5kW,UN=220V, n N=1500r/min, ŋ N=88.5%, 试求该电机的额定电流和额定转矩。
解:电机的额定电流:
PN UNIN
N
IN
PN
U NN
7.51000 38.5 220 88.5%
A
电机的转矩:
由于切换瞬间转速不变,而且最大制动电流为- λIN, 所以所串电阻为
R1 KeNns Ra 0.2081010 0.4 2.99
IN
2 31
又,制动瞬间的制动转矩由过载系数λ限制为:
T KtIN 9.55KeIN 9.550.208 231123.16N m
(1)
Ke N
UN
Ra I N nN
220 0.242 34.4 1500
0.141
n0
UN Ke N
220 0.141
1560
r / min
TN
9.55 PN nN
9.55 6500 1500
41.38
Nm
n
UN Ke N
9.55(
Ra Ke
例3.1:一台Z2系列他励直流电动机, PN=22KW,UN=220V,IN=116A,nN=1500r/min,试计算: 1.固有机械特性 2.电枢回路串Rad=0.4Ω电阻的人为特性 3.电源电压降为100V时的人为特性 4.弱磁至Φ=0.8ΦN时的人为特性
解:(1)固有特性:
Ra
0.75 U N N
3.8 一台他励直流电动机所拖动的负载转矩TL=常数,当电枢 电压或电枢附加电阻改变时,能否改变其稳定运行状态下电枢电流
机电传动控制课后习题答案
![机电传动控制课后习题答案](https://img.taocdn.com/s3/m/377dbacc05087632311212c9.png)

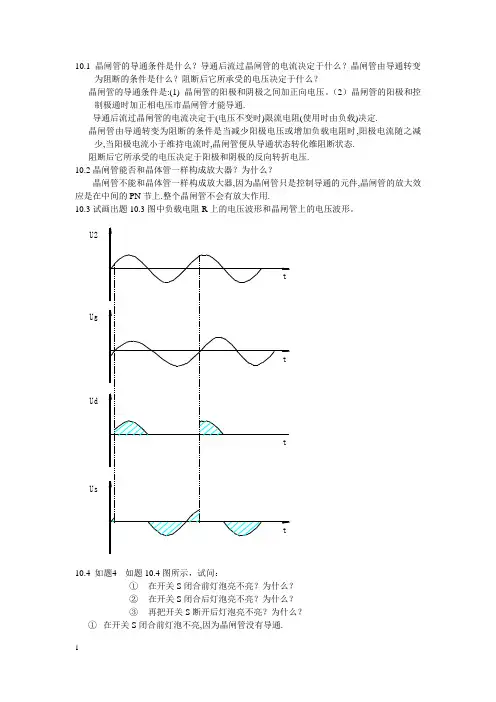

10.1晶闸管的导通条件是什么?导通后流过晶闸管的电流决定于什么?晶闸管由导通转变为阻断的条件是什么?阻断后它所承受的电压决定于什么?晶闸管的导通条件是:(1) 晶闸管的阳极和阴极之间加正向电压。
