平面与回转体相交
平面与回转体相交
平面与回转体相交
平面与球相交
1.平面与球面的截交情况 球体被平面截切后的截交线是个圆。
平面与回转体相交
平面与球相交
2.作图举例
例 完成半球上部开 槽后的俯视图和左视图。
平面与回转体相交
平面与球相交
2.作图举例
例 完成半球上部开 槽后的俯视图和左视图。
分析：半球上部的 缺口是由一个水平面和 两个侧平面切割半球体 形成的。
平面与回转体相交
平面与回转体相交
回转体的截交线 平面与圆柱相交 平面与圆锥相交 平面与球相交
平面与回转体相交
回转体的截交线
1.截交线的特点 平面与回转体相交产生的截交线通常是一条封闭的平面曲线，
或曲线和直线围成的平面图形或多边形。
平面与回转体相交
回转体的截交线
1.截交线的特点
平面与回转体相交产生的截交线通常是一条封闭的平面曲线， 或曲线和直线围成的平面图形或多边形。
平面与回转体相交
平面与球相交
2.作图举例
例 完成半球上部开 槽后的俯视图和左视图。
作图：判断截交线 的可见性及球面轮廓线 投影范围，完成全图。
平面与回转体相交
小结
回转体的截交线 平面与圆柱相交 平面与圆锥相交 平面与球相交
2.求截交线的步骤 ★ 空间及投影分析
确定截交 线的形状
☆ 截平面与轴线的相对位置 ☆ 截平面与投影面的相对位置
确定截交线 的投影特性
平面与回转体相交
回转体的截交线
2.求截交线的步骤
★ 空间及投影分析 ★ 画截交线的步骤
转向轮廓线上的点
☆求截交线的特殊点： 极限位置点 截交线的形状特殊点
☆求一般点
平面与回转体相交
相贯线1-两平面立体,平面与曲面立体相交.
2、求相贯线上的贯穿点。
3、先判断可见性，依次
连接贯穿点。
4、补全棱线。
例5：补全带孔三棱柱的水平投影，求作侧面投影。
空间分析
d' a' b'
c'
1、三个截平面相交，在三棱 d" 柱体内形成三条交线。
2、三个截平面与三棱柱形成
a"
b" 前、后 两部分截交线，且截交
(c")
线均在棱柱表面，其水平投影
7
(3) 立体相对位置不同，相贯线形状不一样：
两圆柱轴 线斜交
两圆柱轴线 偏交
8
图例：
全贯
互贯
平×曲
柱柱正交
柱柱正交(等径) 孔孔正交
柱柱偏交
柱穿锥
锥穿柱
球柱偏交
球柱正交 9
二、 平面体与平面体 相交
10
相贯及相贯线的概念
相贯：两立体相交。
相贯线：两立体相交，
其表面的交线。
相贯线
11
平面立体相贯种类及 相贯线的特点
(11’) 1’ 2’ 3’
(31’)
(41’) 4’
11
41 31
1
3
11” 1” (31”) (3”)
41”
2” 4”
解题步骤： 1、分析两立体的 空间关系，确定相 贯线的已知投影。
2、从已知投影出发，确定相贯 线上的贯穿点。
3、先判断可见性，再连接贯穿点。
2 4
例2：已知三棱锥上穿有三棱柱孔洞，求作相贯线。
(41’) 4’
11
(41) 31
1
3
2 (4)
11” 1” (31”) (3”)
3-3、 回转体相贯线
画立体投影图，应 画出所有表面交线 （相贯线）的投影
两内表面相交 的相贯线
内外表面相交 的相贯线
例3 两圆筒正交相贯（共有四条相贯线）
选择该物体正确的侧面投影小 Nhomakorabea试三、特殊相贯线
1、两回转面共轴相贯
相贯线为圆（二者共有的纬圆）
共轴相贯的其它实例（一）
过圆球球心钻一个圆孔
● ●
相切处无线
1 2
3 4
本节内容结束
适用于：辅助平面与两个回转面的交线是直线或圆
辅助球面法
利用辅助球面与两个回转面的交线投影求解相贯线。
适用于：两回转面轴线平行于某一投影面且相交
例2 完成两正交圆柱面交线的投影
交线分析 投影分析 投影作图
交线总是弯向直径大的圆柱的轴线
几何性质、相对位置相同，相对大小不同产生交线形状不同
例2 求两圆柱体的交线
表面取点法
讨论
圆柱变成圆柱筒将如何？
有虚线
无线
内表面为四棱柱孔
交线不变
分别求四棱柱孔与圆柱 外表面、内表面的交线
归纳
相交形式
外表面与外表面相交 外表面与内表面相交 内表面与内表面相交
交线相同 求交线的实质相同 求交线的方法相同
需解决 的问题
如何画出下列立体的投影图？
一、两回转面相贯线的性质
共有性 相贯线是两相交表面的共有线(所有共有点的轨迹)。
例4 多形体相交
2
3
有虚线
3
2
a'
c'
e' b'(f')
(c") a"
f"
e" b"
相贯线的特殊情况两曲面立体相交
二、相贯线的主要性质
★ 表面性 相贯线位于两立体的表面上，是两个立体的表面分界线。 ★ 封闭性 相贯线一般是封空间曲线，有时则为平面曲线。
★ 共有性 相贯线是两立体表面的共有线。 其作图实质是找出相贯的两立体表面的若干共有点的
投影。
三、相贯线的特殊情况
两曲面立体相交，一般情况下相贯线为空间曲线，但 特殊情况下可能是平面曲线或直线。
1、两个回转体具有公共轴线时，其表面的相贯线为垂直 轴线的圆，该圆的正面投影为一直线段，水平面投影 为圆的实形。
2、两回转体轴线相交且公切于一圆球时，相贯线是椭圆， 该椭圆的正面投影为一直线段，水平面投影为类似形 （圆或椭圆）。
3、两圆柱轴线平行或两圆锥共顶相贯时，相贯线是直线。
四、相贯线的画法—辅助平面法
例：求圆柱与圆锥正交时相贯线的投影。
解题步骤
1' 4' 3' 5' 2'
y
1"
P1 P2 P3
2"
y
4" 3" 5"
1 分析 2 求特殊点 3 求一般点 4 光滑且顺 次地连接各 点，并且判 别可见性； 5 整理轮廓 线
2 5 3
1 4
y
y
五 相贯线的近似画法:
如对相贯线的准确性无特殊要求，当两圆柱正交且有一定 直径差时，可采用圆弧代替相贯线的近似画法。用大圆柱 的半径作圆弧来代替。
第四节 相贯线
一 、相贯线的基本知识
1、 两立体相交叫作相贯，其表面产生的交线叫做相贯 线。
2、相贯的形式
平面体与回转体相贯
回转体与回转体相贯
多体相贯
3、立体表面相贯有三种形式,一种是立体的外表 面相贯;一种是外表面与内表面相贯;一种是内表 面与内表面相贯。
工程图学基础
回转面的形成及其投影
2 相贯线投影的求法——表面取点法
回转面的形成及其投影
2 相贯线投影的求法——表面取点法
回转面的形成及其投影
2 相贯线投影的求法——表面取点法
回转面的形成及其投影
相贯线的近似画法 对于直径不等且轴线垂直相交的两圆柱面，相贯线的投影允许采 用近似画法，即用圆心位于小圆柱面的轴线上，半径为大圆柱面 半径R的圆弧替代相贯线。
回转面的形成及其投影
2.常见回转体的投影——圆球
回转面的形成及其投影
回转体表面取点——圆球
§3-3 平面与平面体相交
一、平面体截交线的性质 二、平面体截交线投影的求法
一、平面体截交线的性质
定义 平面体的截交线 平面与平面体 相交，在平面体表面产生的交线 称为平面体的截交线。 截平面 与平面体相交的平面。 截断面 由截交线围成的平面。
回转体表面取点—圆柱
回转面的形成及其投影
回转体表面取线—圆柱
回转面的形成及其投影
2.常见回转体的投影——圆锥
回转面的形成及其投影
2.常见回转体的投影——圆锥
回转面的形成及其投影
回转体表面取点——圆锥
回转面的形成及其投影
回转体表面取线——圆锥
回转面的形成及其投影
2.常见回转体的投影——圆球
回转体的截交线是一封闭 的平面曲线或者曲线与直线围 城的封闭平面图形，其形状取 决于回转面的几何特征及截平 面与回转面的相对位置。
二、回转体截交线的求法
二、回转体截交线的求法
二、回转体截交线的求法
三、常见回转体的截交线—圆柱
三、常见回转体的截交线—圆柱
三、常见回转体的截交线—圆柱
三、常见回转体的截交线—圆柱
2.3平面与回转体表面相交
（32）依确次定连截接交各线点与的转水向平轮投廓影线。的交点。
2’
2’
5’ 3’4’ 1’ 6’
5’ 3’4’ 1’ 6’
64
1
2
53
平面与球相交
64
1
2
53
2 4
3 1
20
2.3.4 复合回转体的截切
例：求 作顶尖 的俯视 图
●
●
●●
●
●●
●
●
●合回转体由哪些基本回转体组成以及它们的连接关 系，然后分别求出这些基本回转体的截交线，并依次将其连接。21
⒉ 画出截交线的投影
当截交线的投影为非圆曲线时，其作图步骤为：
☆ 先找特殊点，补充中间点。
☆ 将各点光滑地连接起来，并判断截交线的可
见性。
2
2.3.1 平面与圆柱体面相交
截平面与圆柱面的截交线的形状取决于截平面 与圆柱轴线的相对位置
PV
PV PV
P
垂直 圆
P
P
倾斜 椭圆
平行 两平行直线 3
例1、如图所示，圆柱被正垂面截切，求出截交线的 另外两个投影。
8
例3、 补画被挖切后立体的投影 。
平面与圆柱相交
分 析： 该立体是在圆柱筒的
上部开出一个方槽后形成 的。构成方槽的平面为垂 直于轴线的水平P和两个平 行于轴线的侧平面Q。它 们与圆柱体和孔的表面都 有交线，平面P与圆柱的交 线为圆弧，平面Q与圆柱 的交线为直线，平面Ｐ和 Q彼此相交于直线段。
9
作图步骤如下：
⑵ 分析截平面与被截立体对投影面的相对 位置，以确定截交线的投影特性。
⒉ 求截交线
当截交线的投影为非圆曲线时，要先找特殊
建筑工程制图——两立体相贯1
相贯体和相贯线的投影画法规定： 1.每个立体的表面都只画到相贯线为止，每一立体的轮廓 线只画到与另一立体的贯穿点为止。
2.一立体穿入另一立体内的轮廓线不应画出。 3.用粗实线、中虚线表达可见、不可见的各段轮廓线和相 贯线的投影。 【例】看三棱柱与三棱锥相贯 体的三面投影图。 这个相贯体的投影图就是按 上述规定画出的。
【例3－10】有一个具有老虎天窗和烟囱的双坡顶房屋模型，已知其完 整的W 投影，及不完整的H 投影和V 投影，试分析其相贯线，并补全它的 H 、V 投影。
【解】（1）对房屋模型作形体分析和相贯线的分析： 1)烟囱是铅垂的四棱柱。烟囱与屋面相贯，相贯线是前后对称的封闭
的空间折线，H、W 投影有积聚性，由H、W 投影可求出V 投影。 2)老虎窗是正垂的五棱柱。老虎窗与屋面相贯，相贯线是平面多边形，
课题
新课教与学
两立体相贯Ⅰ
教学目的
1.建立相贯体的概念，知道相贯线的基 本特性。
2.理解两平面立体相贯线的特性和作图 方法，会求作两平面立体的相贯线。
教学重点
两平面立体相贯线的作图方法和画法规 定，以及例题分析与作图。
课型 教学方法
单一课 讲解与练习相结合
§3－4 两立体相贯 两立体相交，称为两立体相贯。这样的立体称为相贯体。 认识相贯体：
注：直线与立体表面的交点，称为贯穿点。
求作两平面立体相贯线的作图方法：
1.交点法：分别求出各贯穿点，依次连点。
2.交线法：分别求投影有积聚性时，可直接利用积
聚性作图。
相贯线投影的可见性判别原则：只有位于两立体的投影 都可见的表面上的相贯线段，它的投影才是可见的，否则为不 可见。
一组相贯线；相贯线是空间折线； 相贯线的V面投影有积聚性，即相贯 线的V面投影为已知。
回转体截交线
投影
7'
Ⅱ Ⅳ Ⅰ Ⅴ
Ⅵ
1
Ⅲ VII
图5-33 连杆头的截交线 -
【例5-14】试完成连杆头的截交线的投影。 - 】试完成连杆头的截交线的投影。
作图步骤： 作图步骤： ③判别可见性，连线 判别可见性，
6' 4' 1' 5' 3' 7' 2' 6" 2" 4" 1" 5" 3" 7"
Ⅵ Ⅱ Ⅳ Ⅰ Ⅴ Ⅲ VII
● ●
e′
●
E C
●
D B
c′
●
d′ b′ A
a′
a
●
c
●
●
e
●
d
●
b
图5-30 平面截切圆锥 -
(3) 平面与圆球相交
平面与球面的交线总是圆
图5-31 平面与球面交线的基本作图 -
【例5-13】已知半球上通槽的正面投影，试完成其另两面 - 】已知半球上通槽的正面投影， 投影。 投影。
空间分析与投影分析; 空间分析与投影分析 作图:①完成平面P 作图 ①完成平面 的投影 完成平面Q的投影 ②完成平面 的投影
图5-33 连杆头的截交线 -
1
Ⅱ Ⅳ Ⅲ
2 1 5 3 4
图5-29 平面截切圆锥 -
Ⅰ
Ⅴ
【例5-12】已知一直立圆锥被正垂面截切，求作截交线， - 】已知一直立圆锥被正垂面截切，求作截交线， 完成其水平投影和侧面投影。 完成其水平投影和侧面投影。
⑥检查、完成。 检查、完成。
图5-29 平面截切圆锥 -
【例5-13】 圆锥被一与其轴线平行的截平面切割，试完 - 】 圆锥被一与其轴线平行的截平面切割， 成截交线的正面投影。 成截交线的正面投影。
第四章 2.平面与回转面的交线
第四章 组合体第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图P 22P 23P 24P 25首 页下一页平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-2A（1）4-2A（2）4-2B（1）4-2B（2）下页题答 案P22平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-2A（1）4-2A（2）4-2B（1）4-2B（2）题 目下页题返 回P22平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 下页题4-2A（2）4-2B（1）4-2B（2）题 目答 案P22平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-2A（1）4-2B（1）4-2B（2）下页题题 目答 案P22平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-2A（1）4-2A（2）4-2B（2）下页题题 目答 案P22平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-2A（1）4-2A（2）4-2B（1）下页题题 目答 案P22平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-34-44-54-6上页题下页题答 案P23平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-34-44-54-6题 目下页题返 回P23平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 上页题4-44-54-6下页题题 目答 案P23平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-34-54-6上页题下页题题 目答 案P23平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-34-44-6上页题下页题题 目答 案P23平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-34-44-5上页题下页题题 目答 案P23平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-74-84-94-10上页题下页题答 案P24平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-74-84-94-10题 目下页题返 回P24平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 上页题4-84-94-10下页题题 目答 案P24平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-74-94-10上页题下页题题 目答 案P24平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-74-84-10上页题下页题题 目答 案P24平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-74-84-9上页题下页题题 目答 案P24平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-114-12上页题答 案P25平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-114-12题 目返 回P25平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 上页题4-12题 目答 案P25平面与回转体表面的交线第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-11上页题题 目答 案P25。
3[1] 4 平面与回转体相交
![3[1] 4 平面与回转体相交](https://img.taocdn.com/s3/m/7232c830b42acfc789eb172ded630b1c58ee9b77.png)
3[1] 4 平面与回转体相交平面和回转体是几何学中的两个基本概念。
一个平面是一个无限大的二维区域，它由无数个点组成。
一个回转体是一个三维空间中的体积，它围绕一个轴旋转而形成。
在几何学中，平面和回转体是常常被使用来描述和分析物体在空间中的形状和位置。
而当平面和回转体相交时，我们可以得到一些有趣的几何图形和问题。
平面和回转体相交的形状可以分为三种：圆形、椭圆形和长方形。
因此，在讨论平面和回转体相交时，我们将分别讨论这三种形状的情况。
圆形的情况当一个平面与一个回转体相交时，如果相交部分的形状是圆形，那么我们可以得到一个非常有用的结论：相交部分的圆心在回转体的轴上。
这个结论可以用于计算一个回转体的体积。
我们可以采用以下的步骤来计算一个回转体的体积。
步骤1：通过相交部分的圆心和轴的交点确定回转体的高度（高度等于交点到圆心的距离）。
步骤2：计算相交部分圆形面积（面积等于半径的平方乘以π）。
步骤1：通过相交部分的两个焦点和轴的交点构成一个锥形体。
步骤2：计算锥形体的体积（体积等于锥形体的高度乘以底面积的1/3）。
平行截面定理是指，若一个回转体被一组平面所截，这些平面与轴平行且相邻平面之间的距离为Δx，那么回转体的体积为：V=∫a^bA(x)dx其中，a和b是相邻平面的横坐标，A(x)是第x个平面所截的面积。
步骤1：将椭圆形或圆形的相交部分分成若干个长方形。
步骤2：通过平行截面定理计算回转体的体积。
总结通过以上的分析，我们可以得到平面与回转体相交的计算方法。
不仅可以计算回转体的体积，还可以用于解决其他一些几何问题。
因此，了解平面与回转体相交的特点和计算方法对于学习和应用几何知识非常重要。
《机械制图习题集》习题答案——第2章
由于棱
锥体的棱面 无积聚性， 表面取点要 利用辅助线 法。
2-2 回转体的投影及表面取点
完成回转体的投影，并作出表面上各点的三面投影。
（1
）
a'
a"
b'
(b")
(b) a
回转体表面取点， 根据已知点的可见性 判断点所处的位置， 按投影关系，找出各 点的投影。
（2 ）
(c') 1'
a'
b'
1" c" a"
4、完成相贯体的三视图。
1'
5'(6') 3'(4') 2' 7'(8')
1"
5" 6"
4"
3"
8"
7" 2"
4 86 21
75 3
圆锥体与圆
柱形孔正交。因 圆锥面的投影无 积聚性，利用辅 助平面求一般位 置的点。
5、完成相贯体的三视图。
1'
5'(6') 3'(4') 7'(8') 2'
1"
6"
b"
c
a
b
圆锥面的投
影无积聚性，表 面取点利用辅助 素线或辅助纬圆 法求解。底面上 的点可利用投影 关系直接求出。
（3 ）
a'
b'
a" (b")
1a
圆锥台的表面
2 b
投影无积聚性，表 面上取点利用辅助
纬圆法。
（4 ）
平面与回转体相交
垂直
倾斜
平行
第5页/共21页
⒈ 空间及投影分析
确定截交线的形状。
分析截交线的投影特性
⒉ 画出截交线的投影
截交线的投影为非圆曲线时，作图步骤为：
按顺序光滑连接各点。
先找特殊点（极限位置点和轮廓素线上的点）。
★ 求截交线的步骤：
补充一般点。
3. 加深轮廓，注意ห้องสมุดไป่ตู้见性。
第6页/共21页
如何找椭圆另一根轴的端点（即最前、最后点）
例1: 圆锥被正垂面截断，完成三视图。
5' (6 ')
7’ (8')
9’ (10')
例1: 圆锥被正垂面截断，完成三视图。
第14页/共21页
第15页/共21页
用任何位置的截平面截割圆球，截交线的形状都是圆。
三、球体的截断
第16页/共21页
第17页/共21页
分析
截交线形状及对称性；截交线投影特点；
第7页/共21页
例1:求作圆柱开槽后的视图
第8页/共21页
例2:求作圆柱切口开槽后的视图
3′(4′)
●
●
第9页/共21页
例3:求作圆筒开槽后的视图
第10页/共21页
第11页/共21页
例4:求作切割立体的投影。
第12页/共21页
二、圆锥的截断
第13页/共21页
第1页/共21页
第2页/共21页
第3页/共21页
6.2.2 平面与回转体表面相交
截交线通常是一条平面曲线。
1、回转体形状；2、截面与回转轴相对位置；
求截交线投影的实质——求截面与回转体表面的一系列共有点。
平面与回转体相交
g'(h' ) •
c'(d') • e' (f ') •
a'
•f d•
h •
作图：1、求特殊点 截交线的最低点A和最高点 B是水平投影的最右点和最左点，也是截交线水平 投影椭圆短轴的交点，水平投影a、b在其正面投 影轮廓线的水平投影上。 a' b'的中点c' d'是截交 线水平投影椭圆长轴端点的正面投影，其水平投影 cd投影在辅助纬圆上。 e' f'是截交线与球的水平
动画
根据立体图绘制三视图 【形体分析】槽的侧面P为侧平面，并和圆锥的轴线平行， 所以，P平面和锥面的交线为双曲线段，并且侧面投影反映 实形。槽的上面R为水平面，并和圆锥的轴线垂直，所以， R平面和锥面的交线为圆弧，并且水平投影反映实形，圆弧 的半径可从主视图上求得。
动画
三、平面与球体相交
球被平面截切，截交线均为圆。由于截平面位置不同，截交 线的投影可能是圆、直线或椭圆。 1、截平面为平行面
完成后的投影图
例3、求如图所示的开槽圆柱的左视图。
5'（6'） •
• 6"
• 5"
1'（2'）
• • 2" •
••
3'（4'•） 4"
31""
2• •64
分析：槽是由三个截平面形 成的，左右对称的两个截平 面是平行于圆柱轴线的侧平 面，它们与圆柱面的截交线 均为两条直素线，与上底面 的截交线为正垂线。另一个 截平面是垂直于圆柱轴线的 水平面，它与圆柱面的截交 线为两段圆弧。三个截平面 间产生了两条交线，均为正 垂线。
4.3平面立体与回转体相交平面立体与圆柱体相交
平面与立体表面的交线称为截交线。
立体与立体表面的交线称Байду номын сангаас相贯线。
4.1 平面立体的截切
一、截交线的性质
1、截交线是由直线组成的平面图形（封闭多边形）。 2、多边形的各边是立体表面与截平面的交线。
3、多边形的各顶点是立体各棱线与截平面的交点。
截断面
截平面
截交线
分析圆筒内外交线投影
[例10]补画视图中所缺的图线。
[例10]补画视图中所缺的图线。
[例11] 已知主、俯视图，补画左视图。
[例12] 已知主、俯视图，补画左视图。
[例13] 已知主、俯视图，补画左视图。
●
●
1、空间及投影分析。
截平面与体的相对位置。 截平面与投影面的相对位置。
●
2、求截交线。
[例18] 画出球体开槽的三视图。
[例18] 画出球体开槽的三视图。
4.3 平面立体与回转体相交
平面立体与圆柱体相交，内外交线画法分析
4.4 两回转体相交
两回转体相交产生的交线称为相贯线。
相贯线的性质
1、一般情况下，相贯线是封闭的空间曲线，在特 殊情况下，可以是平面曲线或直线。
2、相贯线是两回转体表面的共有线,也是相贯体 两表面的分界线，相贯线上所有点都是两曲面 体的共有点。
分析切割式平面立体的形成
[例2] 根据物体的立体图,画出三视图。
b´ a´
a b
b" a"
B
[例3] 已知物体的主、左视图，补画出俯视图。
[例3] 已知物体的主、左视图，补画出俯视图。
a'
b'
P´
c' d'
《机械制图》第五章教案解析
第五章组合体视图第一讲组合体的画图1．知识要点（1）组合体的组合方式；（2）形体分析法；（3）线面分析法2．教学设计：在讲解组合体的画图方法时，要紧紧抓住两个顺序（①组合体的各基本几何体的画图顺序。
一般按组合体的生成过程先画基础形体,再画局部细节；②同一个形体三个视图的画图顺序。
一般先画形状特征最明显的那个视图，或有积聚性的视图）。
可先给出模型或实体仿真模型，引导同学作形体分析，然后按形体分析的过程绘制三视图。
这个过程要反复进行几次，可停下来让同学画一个模型的三视图，教师观察同学的画图方法，对不正确的方法给予纠正，直到同学掌握正确的观察方法和画图方法为止。
线面分析法是形体分析的补充。
3．课前准备：上课之前要准备好模型，模型要能够充分体现形体分析法的特点。
4．教学内容（1）组合体的组成方式（形体分析法）叠加如图5-1所示图5-1叠加切割如图5-2所示图5-2切割相切如图5-3所示图5-3相切图5-4为常见的画图错误，主视图上的错误原因是因为没有认识到立体是一个实体，即由各种材料制造成的立体，板和柱面的结合部分柱面已经消失，所以不存在转向轮廓线。
左视图上的错误原因是没有考虑宽相等，不作形体分析。
图5-4常见错误画法.综合如图5-5所示图5-5综合（2）用线面分析法绘制组合体的三视图（图5-6和图5-7）图5-6平面立体的线面分析图5-7曲面立体的线面分析5．作业习题集：按模型或立体图绘制三视图。
第二讲圆柱截交线教学内容圆柱体与平面相交有三种情况：1)当截平面与圆柱体的轴线垂直时，截交线为圆或圆弧；2)当截平面与圆柱体的轴线平行时，截交线为两条线段；3)当截平面与圆柱体的轴线倾斜时，截交线为椭圆或椭圆弧。
表4-1圆柱截交线[例1]根据立体图绘制三视图（利用课件中的动画讲解）【形体分析】基本形体为圆柱体，先用一个侧平面和水平面切去一角，侧平面和柱面的交线为线段，水平面和柱面的交线为圆弧；再用两个正平面和水平面切去一个矩形槽，矩形槽的侧面和柱面的交线为线段，槽的底面与柱面的交线为圆弧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平面与回转体相交
平面与球相交
2.作图举例
例 完成半球上部开 槽后的俯视图和左视图。
作图：水平面与半 球体相交在水平投影面 上的投影是圆的一部分， 正面和侧面上的投影是 直线。
CWP
平面与回转体相交
平面与球相交
2.作图举例
例 完成半球上部开 槽后的俯视图和左视图。
作图：两侧平面与 半球相交，侧面上的投 影为重合圆弧，水平和 正面投影是两条直线。
平面与回转体相交
平面与回转体相交
回转体的截交线 平面与圆柱相交 平面与圆锥相交 平面与球相交
平面与回转体相交
回转体的截交线
1.截交线的特点 平面与回转体相交产生的截交线通常是一条封闭的平面曲线，
或曲线和直线围成的平面图形或多边形。
平面与回转体相交
回转体的截交线
1.截交线的特点
平面与回转体相交产生的截交线通常是一条封闭的平面曲线， 或曲线和直线围成的平面图形或多边形。
2.求截交线的步骤 ★ 空间及投影分析
☆ 截平面与轴线的相对位置 ☆ 截平面与投影面的相对位置
确定截交 线的形状
确定截交线 的投影特性
平面与回转体相交
回转体的截交线
2.求截交线的步骤 ★ 空间及投影分析 ★ 画截交线的步骤 转向轮廓线上的点
☆求截交线的特殊点： 极限位置点 截交线的形状特殊点
☆求一般点
截平面倾斜于轴线, 截平面通过锥顶， 且θ ＜α或平行 交线为通过锥顶 于轴线(θ =0°), 的两条相交直线。 交线为双曲线。
平面与圆锥相交
2.作图举例
平面与回转体相交
平面与圆锥相交
2.作图举例
例 完成圆锥被正平 面截切后主视图。
平面与回转体相交
平面与回转体相交
平面与球相交
1.平面与球面的截交情况 球体被平面截切后的截交线是个圆。
平面与圆柱相交
2.作图举例
例2 完成圆柱被截 切后的左视图。
平面与回转体相交
平面与回转体相交
平面与圆锥相交
1.平面与圆锥面的截交情况
立 体 图
α
α
α
投
影
θ
θ
θ
α
图
θ
交线 截平面垂直于轴
情况
线(θ =90°)， 交线为圆。
截平面倾斜于轴 线，且θ ＞α , 交线为椭圆。
截平面倾斜于轴
线，且θ =α ， 交线为抛物线。
平面与回转体相交
平面与球相交
1.平面与球面的截交情况 球体被平面截切后的截交线是个圆。
平面与回转体相交
平面与球相交
2.作图举例
例 完成半球上部开 槽后的俯视图和左视图。
平面与回转体相交
平面与球相交
2.作图举例
例 完成半球上部开 槽后的俯视图和左视图。
分析：半球上部的 缺口是由一个水平面和 两个侧平面切割半球体 形成的。
平面与回转体相交
平面与球相交
2.作图举例
例 完成半球上部开 槽后的俯视图和左视图。
作图：判断截交线 的可见性及球面轮廓线 投影范围，完成全图。
平面与回转体相交
小结
回转体的截交线 平面与圆柱相交 平面与圆锥相交 平面与球相交
截交线形状取决 于回转体形状、截平 面与回转体轴线的相 对位置。
平面与回转体相交
回转体的截交线

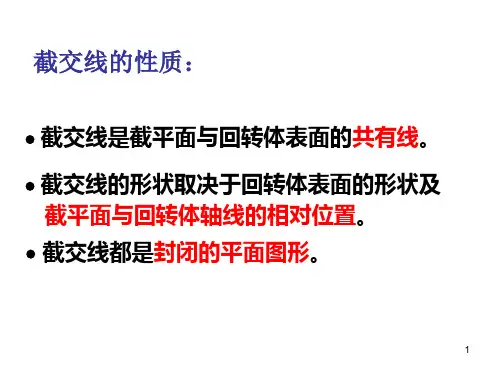

1.截交线的特点
平面与回转体相交产生的截交线通常是一条封闭的平面曲线， 或曲线和直线围成的平面图形或多边形。
截交线形状取决 于回转体形状、截平 面与回转体轴线的相 对位置。
平面与回转体相交
回转体的截交线
☆判别可见性并光滑连线。
平面与回转体相交
平面与圆柱相交
1.平面与圆柱面的截交情况
立 体 图
Hale Waihona Puke 投 影 图交线 情况截平面平行于 轴线，交线为平行于轴 线的两条直线。
截平面垂直于 轴线，交线为圆。
截平面倾斜于 轴线，交线为椭圆。
平面与回转体相交
平面与圆柱相交
2.作图举例
例1 完成圆柱被截 切后的俯视图和主视图。
