Ns2网络仿真实验要

基于NS2软件的网络协议仿真

基于网络模拟软件NS2的网络协议仿真【摘要】：网络模拟是网络协议性能及研究中非常重要的一个组成部分。

本文介绍了网络模拟软件 NS2 的结构和特点以及仿真过程，并实例介绍了基于NS2的网络协议仿真。

【关键词】：NS2；TCP；UDP；路由；仿真一、引言网络模拟是网络协议性能及研究中非常重要的一个组成部分，算法是否合理、是否具有实用价值、是否能够提高网络的性能等都需要通过实验证明。

由于在真实的网络环境中进行实践验证耗资巨大，多数高校和科研机构并不具备完整有效的实验环境，而且真实网络中实验数据的收集和分析也有一定困难。

网络仿真软件通过在计算机上建立一个虚拟的网络环境来实现对真实网络环境的模拟，科研人员在这个平台上不仅能对网络的通信、设备、协议、结构以及应用进行研究，还能对网络的性能进行分析和评估。

仿真软件大大提高了网络设计开发的效率，同时也降低了费用和风险，已经成为研究中不可或缺的工具。

二、NS2 的结构和特点目前，使用较多的网络仿真软件有OPNET，Matlab，NS2 和GloMoSim 等。

选择免费且开放源代码的NS2作为仿真平台，是因为该平台是一种离散事件网络仿真平台，可以运行在Linux或Windows操作系统上。

作为一种可扩展、易配置、可编程的事件驱动的网络仿真软件，NS2能够近乎真实地在各个层次上模拟网络运行，并支持多种协议。

其主要功能包括以下几点。

一）灵活的仿真环境作为一款开源软件，NS2所有源代码公开，任何人都可以获得、使用和修改其源代码。

这对于利用NS2来构建特殊的网络仿真实验环境非常方便和迅速。

二）结果分析及再现容易研究人员通过配置环境参数获得理想的网络环境，即可实时跟踪并记录关键节点的重要信息，从而获得网络性能参数，并可以随时再现某些特殊情况，这在真实网中是难以做到的。

三）良好的可扩展性NS2使用C++和OTCL两种程序设计语言，分别完成具体协议的模拟，实现与网络仿真环境的配置和建立。

NS2仿真实验报告

Ns2简单有线网络仿真实验报告一、实验概述1、在windows系统下安装Centos虚拟机2、在Centos系统下安装NS2仿真工具包3、Nam方式示例二、实验内容1)NS2仿真工具包安装说明1.在Centos系统下设置root账户2.解压NS2文件3.安装ns-allinone-2.35设置环境变量4.验证NS2工具包安装情况2)Nam方式Otcl脚本# 产生一个仿真的对象set ns [new Simulator]#针对不同的资料流定义不同的颜色，这是要给NAM用的$ns color 1 Green$ns color 2 Red#开启一个NAM trace fileset nf [open out.nam w]$ns namtrace-all $nf#开启一个trace file，用来记录封包传送的过程set nd [open out.tr w]$ns trace-all $nd#定义一个结束的程序proc finish {} {global ns nf nd$ns flush-traceclose $nfclose $nd#以背景执行的方式去执行NAMexec nam out.nam &exit 0}#产生6个网络节点set n0 [$ns node]set n1 [$ns node]set n2 [$ns node]set n3 [$ns node]set n4 [$ns node]set n5 [$ns node]#把节点连接起来$ns duplex-link $n0 $n2 2Mb 10ms DropTail$ns duplex-link $n1 $n2 2Mb 10ms DropTail$ns duplex-link $n2 $n3 1.7Mb 20ms DropTail$ns duplex-link $n3 $n4 1.7Mb 30ms DropTail$ns duplex-link $n3 $n5 1.5Mb 30ms DropTail#设定ns2到n3之间的Queue Size为10个封包大小$ns queue-limit $n2 $n3 10$ns queue-limit $n3 $n4 5#$ns queue-limit $n3 $n5 10#设定节点的位置，这是要给NAM用的$ns duplex-link-op $n0 $n2 orient right-down$ns duplex-link-op $n1 $n2 orient right-up$ns duplex-link-op $n2 $n3 orient right$ns duplex-link-op $n3 $n4 orient right-up$ns duplex-link-op $n3 $n5 orient right-down#观测n2到n3之间queue的变化，这是要给NAM用的$ns duplex-link-op $n2 $n3 queuePos 0.5#建立一条n0-n5TCP的联机set tcp [new Agent/TCP]$ns attach-agent $n0 $tcpset sink [new Agent/TCPSink]$ns attach-agent $n5 $sink$ns connect $tcp $sink#在NAM中，TCP的联机会以Green表示$tcp set fid_ 1#在TCP联机之上建立FTP应用程序set ftp [new Application/FTP]$ftp attach-agent $tcp$ftp set type_ FTP#建立一条UDP的联机set udp [new Agent/UDP]$ns attach-agent $n1 $udpset null [new Agent/Null]$ns attach-agent $n3 $null$ns connect $udp $null#在NAM中，UDP的联机会以红色表示$udp set fid_ 2#在UDP联机之上建立CBR应用程序set cbr [new Application/Traffic/CBR]$cbr attach-agent $udp$cbr set type_ CBR$cbr set packet_size_ 1000$cbr set rate_ 1mb$cbr set random_ false#设定FTP和CBR资料传送开始和结束时间$ns at 0.1 "$cbr start"$ns at 1.0 "$ftp start"$ns at 4.0 "$ftp stop"$ns at 4.5 "$cbr stop"#结束TCP的联机(不一定需要写下面的程序代码来实际结束联机)$ns at 4.5 "$ns detach-agent $n0 $tcp ; $ns detach-agent $n3 $sink"#在仿真环境中，5秒后去呼叫finish来结束仿真(这样要注意仿真环境中#的5秒并不一定等于实际仿真的时间$ns at 5.0 "finish"#执行仿真$ns run3)仿真结果仿真结束后，会产生out.nam和out.tr两个档案用来把仿真的过程用可视化的方式呈现出来4)数据分析1.End-to-End Delay把测量CBR封包端点到端点间延迟时间的awk程序，写在档案measure-delay.awk档案中BEGIN {#程序初始化，设定一变量以记录目前最高处理封包的ID。

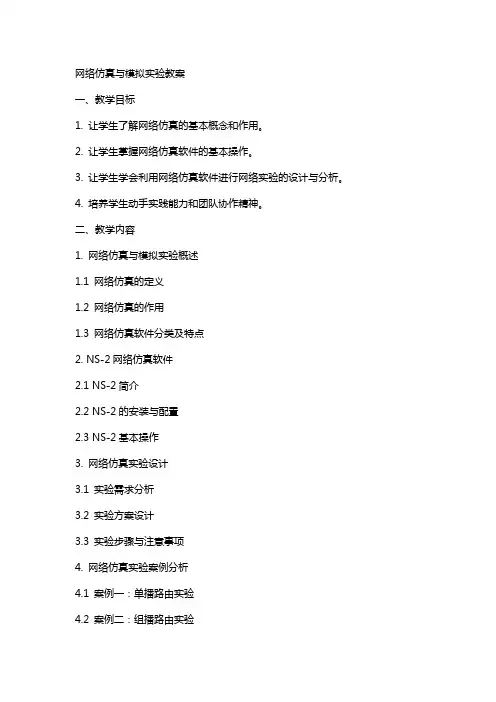

网络仿真与模拟验教案

网络仿真与模拟实验教案一、教学目标1. 让学生了解网络仿真的基本概念和作用。

2. 让学生掌握网络仿真软件的基本操作。

3. 让学生学会利用网络仿真软件进行网络实验的设计与分析。

4. 培养学生动手实践能力和团队协作精神。

二、教学内容1. 网络仿真与模拟实验概述1.1 网络仿真的定义1.2 网络仿真的作用1.3 网络仿真软件分类及特点2. NS-2网络仿真软件2.1 NS-2简介2.2 NS-2的安装与配置2.3 NS-2基本操作3. 网络仿真实验设计3.1 实验需求分析3.2 实验方案设计3.3 实验步骤与注意事项4. 网络仿真实验案例分析4.1 案例一：单播路由实验4.2 案例二：组播路由实验4.3 案例三：网络攻击与防御实验5.1 实验报告结构与内容三、教学方法1. 讲授法：讲解网络仿真与模拟实验的基本概念、原理和方法。

2. 演示法：展示网络仿真软件的操作步骤和实验结果。

3. 实践法：引导学生动手实践，进行网络仿真实验。

4. 案例分析法：分析网络仿真实验案例，培养学生分析问题和解决问题的能力。

5. 小组讨论法：分组进行实验，培养团队协作精神。

四、教学资源1. 网络仿真与模拟实验教材或指导书。

2. NS-2网络仿真软件及其安装包。

3. 网络仿真实验案例及实验数据。

4. 投影仪、计算机等教学设备。

五、教学评价1. 平时成绩：考察学生课堂表现、实验操作和小组讨论参与程度。

2. 实验报告：评估学生实验设计、实验结果分析和总结能力。

3. 期末考试：考察学生对网络仿真与模拟实验知识的掌握程度。

六、教学安排1. 课时：32课时（4学分）2. 授课方式：理论课与实验课相结合3. 授课时间：第1-8周，每周4课时七、实验要求1. 学生需提前预习实验内容，了解实验目的和实验原理。

2. 实验过程中，学生需严格遵守实验纪律，不得随意操作他人计算机。

3. 实验报告需在实验结束后一周内提交。

八、实验内容1. 实验一：NS-2安装与基本操作80分钟2. 实验二：单播路由实验90分钟3. 实验三：组播路由实验90分钟4. 实验四：网络攻击与防御实验90分钟九、实验步骤与注意事项1. 实验一：9.1 安装NS-2软件9.2 配置NS-2环境9.3 运行NS-2示例脚本2. 实验二：10.1 设计单播路由实验场景10.2 配置网络参数10.3 运行仿真实验10.4 分析实验结果3. 实验三：11.1 设计组播路由实验场景11.2 配置网络参数11.3 运行仿真实验11.4 分析实验结果4. 实验四：12.1 设计网络攻击与防御实验场景12.2 配置网络参数12.3 运行仿真实验12.4 分析实验结果1. 实验报告应包括实验目的、实验原理、实验步骤、实验结果和实验总结五个部分。

基于NS2的网络仿真实验教学研究-最新教育文档

基于NS2的网络仿真实验教学研究网络的发展日新月异,作为电气信息类和计算机类专业的核心专业课――计算机网络,需要教师在教学的过程中不断更新和追踪最新网络技术,以更加适应“计算机网络”教学的要求。

但目前计算机网络教学中存在两个方面的突出问题,首先,缺少必要的实验设备。

像路由器、网关等实验设备比较昂贵,一般的院校无法为学生配备,只能在教学的过程中安排较多的演示,学生无法更好地通过真正的实验环境亲自动手来理解和掌握网络通信原理、锻炼网络工程应用能力[1]。

其次,网络技术和产品的更新换代速度非常快,像近年来无线网络技术飞速发展,对于想学习和研究无线网络的学生而言,再依靠原有局域网环境已无法验证无线网络协议的正确性以及对无线网络性能进行直观、可靠的测试。

因此,尝试将网络仿真软件NS2(Network Simulator Version 2)运用到计算机网络课程教学中,利用NS2,特别是Nam 工具的动画演示可以清晰地向学生演示网络协议的运行过程。

通过NS2进行教学,学生可以直观的看到网络协议的行为,了解各种环境或因素对网络的影响,将抽象的网络概念形象化,把枯燥的网络原理具体化。

1NS2原理和结构NS2是由加州大学伯克利分校(University of California at Berkeley)开发的一种面向对象的、离散事件驱动的网络环境模拟器。

NS2是一款源代码开放且免费的模拟软件,是用于教学、网络研究与分析等方面的网络模拟工具,它内含离散事件模拟引擎,构件库丰富,可以构建并仿真分析整个协议栈的运行情况,也可使用自带的Nam 动画演示程序来观察网络的运行效果,它集成了多种网络协议(如TCP、UDP),业务类型(如FTP、Telnet、Web、CBR等),路由排队机制(如Droptail、RED),路由算法(如Dijkstra算法)可以对固定、无线、卫星以及混合等多种网络进行仿真,实现了绝大多数常见的网络协议以及链路层的模型,利用这些类的实例可以搭建起整个网络的模型。

基于NS2的网络仿真

基于NS2的网络仿真1 引言在计算机网络技术迅速发展的今天，网络科研人员需要开发新的网络协议，为网络发展做开拓性的研究；网络设计人员需要研究如何利用现有的资源，使设计的网络达到最高效能。

无论哪一方面，都需要对网络方案进行分析和评价。

通过网络仿真，能对各组件的行为进行较精确的模拟，获得足够数据对系统的性能进行较准确的预测。

NS2(Network Simulator, version 2)是由美国加州Lawrence Berkeley 国家实验室等单位开发的开源免费网络仿真软件。

NS2仿真器的功能非常强大，可扩展性强，执行效率高，目前已广泛应用于局域网、广域网、无线移动网和卫星网络的仿真。

2 NS2简介NS2是一种面向对象的网络仿真器。

从整体上可以将NS2分成三个部分，其中两个部分是提供给用户的接口，另外一部分是核心仿真器。

用户接口1主要由Tcl/Tk、OTcl扩展解释器构成，用户通过使用TCL/TK、OTcl脚本语言，编写网络仿真脚本文件。

脚本语言直观、简洁，用户无需过多了解核心仿真器的内部机制就可以使用NS2。

核心仿真器NS2使用C++代码编写，利用了C++面向对象的机制。

Tclcl提供了NS2与Tcl/Tk、OTcl解释器的连接。

用户接口2是指NAM、Xgraph之类的图形显示工具，仿真器执行用户编写的仿真脚本文件，将运行结果加以记录，随后将记录文件交由NAM程序可视化地显示。

3 NS2的使用与安装3.1 NS2的使用NS2网络仿真可以分为两个层次：一个是基于OTcl脚本编程的层次。

因为是利用NS2已有的网络元素实现网络仿真，所以这时不需要对NS2本身进行任何修改，只要编写Otcl脚本即可；另一个层次是基于C++和OTcl编程的层次。

如果NS2中没有所需的网络元素，这时就需要对NS2进行功能扩展，添加新的网络元素，然后再编写OTcl脚本。

使用NS2进行网络仿真的过程归纳为：(1)分析要解决的问题，设计仿真拓扑结构和仿真模型；(2)编写OTcl脚本；或扩展NS2类，再重新编译NS2，然后编写OTcl脚本；(3)用NS2运行OTcl脚本，通过NAM等工具查看网络仿真过程，对仿真结果进行分析。

NS2简单无线网络模拟实验报告

HUNAN CITY UNIVERSITYNS2与网络模拟实验报告实验题目：简单无线网络模拟 __专业： ____班级学号_____ _2015年 10月 27日1.实验目的•熟悉NS2网络模拟的基本操作流程•练习TCL脚本代码的编写•理解基本的无线网络节点的配置过程、以及数据流的发生2.实验原理NS2是指 Network Simulator version 2，NS（Network Simulator）是一种针对网络技术的源代码公开的、免费的软件模拟平台，研究人员使用它可以很容易的进行网络技术的开发，而且发展到今天，它所包含的模块几乎涉及到了网络技术的所有方面。

所以，NS成了目前学术界广泛使用的一种网络模拟软件。

此外，NS也可作为一种辅助教学的工具，已被广泛应用在了网络技术的教学方面。

因此，目前在学术界和教育界，有大量的人正在使用NS。

NS2是一种面向对象的网络仿真器，本质上是一个离散事件模拟器,由UC Berkeley开发而成。

它本身有一个虚拟时钟，所有的仿真都由离散事件驱动的。

目前NS2可以用于仿真各种不同的IP网，已经实现的一些仿真有网络传输协议，比如TCP和UDP, 流量产生器，比如FTP, Telnet, Web CBR和VBR；路由队列管理机制，比如Droptail, RED和CBQ；路由算法，比如AODV、DSDV、DSR等无线路由协议。

NS2也为进行局域网的仿真而实现了多播以及一些MAC 子层协议。

3.实验内容和步骤•打开虚拟机播放器VMware Player•打开播放Ubuntu虚拟机镜像（Ubuntu.vmx）•登录系统后，打开控制台Terminal输入下列命令：•cd Desktop/EXP/•ns 6-simple-wireless.tcl•模拟运行完毕后，动画演示器NAM自动打开，播放动画，观察模拟过程。

4.实验结论•截取NAM动画演示结果。

••详细解释TCL脚本文件中与无线网络相关的代码。

NS2仿真技术在计算机网络实验教学中的应用与研究

５１计算机教育 2005.10教／育／信／息／化长时间以来，很多学生反映计算机网络的教学很枯燥，其实，很多计算机网络任课教师也反映这个问题，这主要是因为计算机网络原理涉及到很多协议和算法，这些内容在传统的实验环境下很难模拟或成本太高。

因此，很多高校的计算机网络教学仅仅是让学生练习组建局域网、网络命令、服务器或其他网络互连设备的配置，更有甚者，只是简单地通过ＩＥ访问Ｉｎｔｅｒｎｅｔ，而很少深入到网络的内核，这直接影响到计算机网络的教学效果。

为此，我们构建了一个计算机网络仿真平台，不仅可以演示底层协议的工作原理，通过自己修改协议参数来改进协议并进行验证，还可以模拟网络拓扑和一些网络设备的工作方式。

仿真技术的引入，不仅节约了实验成本，极大地提高了学生的积极性，更提高了实验教学的水平和质量，仿真环境和真实环境结合，达到了很好的效果。

经过两年的应用，我校计算机网络的教学效果有了明显改善。

目前，知名的仿真软件主要有Ｓｅａｗｉｎｄ、ＯＰＮＥＴ、ＭＡＴＬＡＢ、ＮＳ２和ＧｌｏＭｏＳｉｍ。

我们采用了免费且开放源代码的网络仿真软件ＮＳ２。

ＮＳ２仿真软件工作机制ＮＳ２由编译和解释两个层次组成。

编译层包括Ｃ＋＋类库，而解释层包括对应的Ｏｔｃｌ类，用户以Ｏｔｃｌ解释器作为前台使用ＮＳ。

其体系结构如图１所示。

ＮＳ２仿真有两个层次：一个基于Ｏｔｃｌ编程，通过Ｔｃｌ脚本程序设计，利用现有的ＮＳ元素实现仿真，不用修改ＮＳ本身；另一个层次基于Ｃ＋＋（在图２中用虚线表示）和Ｏｔｃｌ的编程，利用Ｏｔｃｌ和ＮＳ的接口，编写Ｃ＋＋程序，然后重新编译ＮＳ来增加新的功能，从而实现仿真的目的，如图２所示。

对于本科生的实验教学来说，只需要用到第一种仿真方法，对于部分水平较高的学生，可以涉及到第二个层次。

使用ＮＳ２进行网络仿真的一般过程（如图２所示）为：（１）分析要解决的问题，建立模型；（２）编写Ｔｃｌ脚本，模拟问题的处理过程，或修改Ｃ＋＋代码并重新编译ＮＳ；（３）运行Ｔｃｌ脚本，得到仿真结果数据；（４）对结果数据进行分析，并以动画或静态图像来演示仿真结果。

NS2仿真实验分析报告

NS2仿真实验分析报告一引言1 NS2简介NS2是一款开放源代码的网络模拟软件，最初由UC Berkeley开发。

它是一种向象的网络模拟器，它本质上是一个离散事件模拟器，其本身有一个模拟时钟，所有的模拟都由离散事件驱动。

其采用了分裂对象模型的开发机制，采用C++和OTcl两种语言进行开发。

它们之间采用Tclcl 进行自动连接和映射。

考虑效率和操作便利等因素，NS2将数据通道和控制通道的实现相分离。

为了减少分组和事件的处理时间，事件调度器和数据通道上的基本网络组件对象都使用C++编写，这些对象通过Tclcl映射对OTcl解释器可见。

目前NS2可以用于模拟各种不同的通信网络，它功能强大，模块丰富，已经实现的主要模块有：网络传输协议，如TCP和UDP；业务源流量产生器，如FTP、Telnet、CBR、We b和VBR；路由队列管理机制，如DropTail、RED和CBQ；路由算法；以及无线网络WLAN、移动IP和卫星通信网络等模块，也为进行局域网的模拟实现了多播协议以及一些MAC子层协议。

2 基本概念(1)RED：随机早期探测(Random Early Detect，RED)。

RED属于主动队列管（Active Queue Management, AQW），是目前常见的TCP上防止拥塞的手段。

它通过以一定概率丢失或标记报文来通知端系统网络的拥塞情况。

RED使用平均队列长度度量网络的拥塞程度，然后以线性方式将拥塞信息反馈给端系统。

RED使用最小阈值，最大阈值和最大概率等几个参数。

RED的基本思想是通过监控路由器输出端口队列的平均长度来探测拥塞，一旦发现拥塞逼近，就随机地选择连接来通知拥塞，使它们在队列溢出导致丢包之前减少拥塞窗口，降低发送数据速度，缓解网络拥塞。

RED配置在路由器监视网络流量以便避免拥塞，当拥塞即将发生时，它随机丢弃进来的分组，而不是等到队列缓冲区满是才开始丢弃所有进来的分组，这样可以最少化全局同步的发生。

9-网络仿真N&S2

1.96s v V M
95% 置信区间:
3-23
置信区间的解释
如果我们按照上述方
法计算置信区间，有 95%的信心包含真正（未知的）的空间均值
3-24
ns-2, 网络仿真器
离散事件仿真器建模网络协议

有线，无限，卫星 TCP, UDP, multicast,
我们的目标: flavor of ns: 简单实例，修改，执行和记录分析
3-18
置信区间
运行仿真：获得我们感兴趣性能值的估计值V1 重复仿真M次（每次使用新的随机数值集合），获得V2，
...Vm -所有的值都不一样哪一个V1, … VM是“对”的呢？
凭直觉，M采样的平均值可能会好些，比任何一个M采样
值
V
V
j 1
M
j
有关V，我们的置信度？
3-19
暂时特征的例子?
l
m1 m2
3-16
初始条件的效果
第20个客户的延迟柱状图, 假
设队列初始为空 (1000次运行)
第20个客户的延迟柱状图, 假
设队列初始不为空 (1000次运行)
3-17
稳定状态行为
如果仿真运行足够长时间，输出结果可能会收敛到一个稳定状态值
avg delay of packets [n, n+10]
化而且每次运行和下一次运行都不一样需要得到延迟的统计特征第n个客户的延迟期望当n趋近于无穷时，延迟表现平均n个客户的延迟
3-15
过渡行为
依赖于初始条件的仿真输出被叫做“暂时特征
”(i.e., 当初始条件变化时，输出值也会变化
仿真的早期部分仿真的后阶段部分较少依赖于初始条件

计算机网络ns2实验报告

课程：计算机网络项目：实验4 ns2 实验一、实验目的安装并运行网络仿真器NS2，了解其功能模块及配套工具的使用，掌握利用NS2进行网络仿真的方法，为进一步的网络系统性能分析设计创造良好的条件。

二、实验原理NS2（Network Simulator version 2，网络仿真软件第二版）是一种面向对象的网络仿真器，本质上是一个离散事件模拟器。

最早来源于1989年哥伦比亚大学开发的Real Network Simulator项目，是一款开源免费的网络模拟软件。

由加州大学伯克利分校（UC Berkeley）开发而成。

它本身有一个虚拟时钟，所有的仿真都由离散事件驱动的。

目前NS2 可用于仿真各种不同的通信网络。

已经实现的仿真模块有：网络传输协议，如TCP 和UDP；业务源流量产生器，如FTP、Telnet、Web CBR 和VBR；路由队列管理机制，如Droptai、RED和CBQ；路由算法，如Dijkstra，以及无线网络的WLAN，Ad hoc路由，移动IP 和卫星通信网络等。

NS2也为进行局域网的仿真而实现了多播以及一些MAC子层协议。

NS2使用C++和OTcl作为开发语言。

NS2可以说是OTcl的脚本解释器，它包含仿真事件调度器、网络组件对象库以及网络构建模型库等。

事件调度器用于计算仿真时间，并且激活事件队列中的当前事件，执行一些相关的事件，网络组件通过传递分组来相互通信，但这并不耗费仿真时间。

所有需要花费仿真时间来处理分组的网络组件都必须要使用事件调度器，它先为这个分组发出一个事件，然后等待这个事件被调度回来之后，才能做下一步的处理工作。

事件调度器的另一个用处就是计时。

由于效率的原因，NS2将数据通道和控制通道的实现相分离，为了减少分组和事件的处理时间，事件调度器和数据通道上的基本网络组件对象都使用C++写出并编译的，这些对象通过映射对OTcl解释器可见。

三、实验内容（1）安装ns-allinone-2.35（2）NS2仿真示例-nam方式四、实验结果与分析：建立一个OTcl脚本文件set ns [new Simulator] /建立对象$ns color 1 Blue /设定颜色$ns color 2 Redset nf [open out.nam w] /打开跟踪文件$ns namtrace-all $nfproc finish {} { /定义结束过程global ns nf$ns flush-traceclose $nfexec nam out.nam &exit 0}set ns0 [$ns node]set ns1 [$ns node]set ns2 [$ns node]set ns3 [$ns node]$ns duplex-link $ns0 $ns2 1Mb 10ms DropTail$ns duplex-link $ns1 $ns2 1Mb 10ms DropTail$ns duplex-link $ns3 $ns2 1Mb 10ms DropTail$ns duplex-link-op $ns0 $ns2 orient right-down$ns duplex-link-op $ns1 $ns2 orient right-up$ns duplex-link-op $ns2 $ns3 orient right$ns duplex-link-op $ns2 $ns3 queuePos 0.5set udp0 [new Agent/UDP] /建立代理UDP $udp0 set class_ 1$ns attach-agent $ns0 $udp0set cbr0 [new Application/Traffic/CBR]$cbr0 set packetSize_ 500$cbr0 set interval_ 0.005$cbr0 attach-agent $udp0set udp1 [new Agent/UDP]$udp1 set class_ 2$ns attach-agent $ns1 $udp1set cbr1 [new Application/Traffic/CBR]$cbr1 set packetSize_ 500$cbr1 set interval_ 0.005$cbr1 attach-agent $udp1set null0 [new Agent/Null] /建立代理NULL$ns attach-agent $ns3 $null0$ns connect $udp0 $null0$ns connect$udp1 $null0$ns at 0.5 "$cbr0 start" /传送数据$ns at 1.0 "$cbr1 start"$ns at 4.0 "$cbr1 stop"$ns at 4.5 "$cbr0 stop"$ns at 5.0 "finish" /调用结束过程$ns run /仿真结果如下：实验分析：系统从n0开始传送数据实验分析：系统从n1开始传送数据实验分析：采用FIFO机制丢包，丢弃n0发送的数据包（3）代码：set ns [new Simulator]set f0 [open out0.tr w]set f1 [open out1.tr w]set f2 [open out2.tr w]for { set i 0 } { $i<5 } {incr i} {set n$i [$ns node]}$ns duplex-link $n0 $n3 1Mb 100ms DropTail$ns duplex-link $n1 $n3 1Mb 100ms DropTail$ns duplex-link $n2 $n3 1Mb 100ms DropTail$ns duplex-link $n3 $n4 1Mb 100ms DropTailproc finish {} {global f0 f1 f2close $f0close $f1close $f2exec xgraph out0.tr out1.tr out2.tr -geometry 800x400 & exit 0}proc attach-expoo-traffic { node sink size burst idle rate } { set ns [Simulator instance]set source [new Agent/UDP]$ns attach-agent $node $sourceset traffic [new Application/Traffic/Exponential]$traffic set packetSize_ $size$traffic set burst_time_ $burst$traffic set idle_time_ $idle$traffic set rate_ $rate$traffic attach-agent $source$ns connect $source $sinkreturn $traffic}proc record {} {global sink0 sink1 sink2 f0 f1 f2set ns [Simulator instance]set time 0.5set bw0 [$sink0 set bytes_]set bw1 [$sink1 set bytes_]set bw2 [$sink2 set bytes_]set now [$ns now]puts $f0 "$now [expr $bw0/$time*8/1000000]"puts $f1 "$now [expr $bw1/$time*8/1000000]"puts $f2 "$now [expr $bw2/$time*8/1000000]"$sink0 set bytes_ 0$sink1 set bytes_ 0$sink2 set bytes_ 0$ns at [expr $now+$time] "record"}set sink0 [new Agent/LossMonitor]set sink1 [new Agent/LossMonitor]set sink2 [new Agent/LossMonitor]$ns attach-agent $n4 $sink0$ns attach-agent $n4 $sink1$ns attach-agent $n4 $sink2set source0 [attach-expoo-traffic $n0 $sink0 200 2s 1s 100k]set source1 [attach-expoo-traffic $n1 $sink1 200 2s 1s 200k]set source2 [attach-expoo-traffic $n2 $sink2 200 2s 1s 300k]$ns at 0.0 "record"$ns at 10.0 "$source0 start"$ns at 10.0 "$source1 start"$ns at 10.0 "$source2 start"$ns at 50.0 "$source0 stop"$ns at 50.0 "$source1 stop"$ns at 50.0 "$source2 stop"$ns at 60.0 "finish"$ns run结果如下:实验分析：三条数据流的峰值分别为0.1Mbit/s, 0.2Mbit/s,0.3Mbit/s五、实验总结在nam辅助分析工具中发现ftp1在零秒开始启动，ftp2在第三秒时刻开始启动，都在第十秒停止，这符合设计目标。

NS2与网络仿真part1

– 避重就轻：可以通过软件的方法，有选择性的选择在研究中感兴趣的方面，而把其他一些不相干的方面忽略，这样更加有利于对感兴趣点的深入研究，提高研究效率。
– 提供研究大规模网络的机会：大规模网络不一定每人都有机会参与建设和研究，而网络仿真平台给了无这样条件的科研人员一个研究大规模网络的机会 – 易于比较：由于可以通过软件配置轻松建立、重构各种网络模型，实现各种不同的协议和算法，这使得研究人员能够轻松的比较这些不同模型、协议和算法之间的性能等各方面的优劣。
网络仿真概述
• 由于是通过软件进行模拟仿真，它毕竟是虚拟网络，与真实的网络环境还是有一定的差异性，因此，仿真方法也存在一些天生的不足之处：
– 无法完全重现真实网络环境，使得仿真网络可能会忽略一些重要的网络细节； – 在对协议、算法和网络系统进行仿真之前，必须通过软件编程对其进行软件模块的实现，这增加了额外的工作量； – 网络仿真所得的结果并不一定与真实网络环境下的结果一致，因此，在投入实际应用之前，还需要多方面的验证和通过测试网和真实网络的检验。
• QualNetБайду номын сангаасGloMoSim
– QualNet 是 Scalable Network Technologies, Inc. （SNT）的旗舰产品， QualNet 原是美国加州大学洛杉矶分校 (UCLA) 开发的开放源代码的 GloMoSim 的商业版，GloMoSim(Global Mobile Information System Simulator)是一款面向无线网络系统的大规模网络仿真平台，它是用并行运算语言 Parsec 编写的。 – QualNet Developer是一套先进的用于定制网络模型和进行网络仿真的软件。 QualNet拥有较快的速度、较好的可扩展性和保真度，通过快速建模和深入分析工具，使得工程师们易于优化现有的网络性能。模型的源代码为开发人员提供构建配合新网络功能的实验所需的库。 – 从有线LAN和WAN，到蜂窝、卫星、WLAN和移动Ad Hoc网络，QualNet支持广泛的联网应用仿真功能。QualNet拥有高效的内核，能够以合理的仿真速度模拟具有大话务量和高移动性的大型网络。

NS2实验报告

实验报告一、实验概述1.在windows系统下安装ubuntu虚拟机2.在ubuntu混井下安装NS2仿真工具包，附说明3.Nam方式示例4.Xgraph方式示例二、实验要求1.内存较大的机器2.Ubuntu系统或linux系统，NS工具包三、实验内容1.NS2仿真工具包安装说明：①在ubuntu系统下设置root账户；②解压NS2文件；③安装ns-allinone-2.35；④设置环境变量⑤验证NS2工具包安装情况2.nam方式otcl脚本：set ns [new Simulator] /建立对象$ns color 1 Blue /设定颜色$ns color 2 Redset nf [open out.nam w] /打开跟踪文件$ns namtrace-all $nfproc finish {} { /定义结束过程global ns nf$ns flush-traceclose $nfexec nam out.nam &exit 0}set ns0 [$ns node] /建立节点set ns1 [$ns node]set ns2 [$ns node]set ns3 [$ns node]$ns duplex-link $ns0 $ns2 1Mb 10ms DropTail /建立节点间的链路$ns duplex-link $ns1 $ns2 1Mb 10ms DropTail$ns duplex-link $ns3 $ns2 1Mb 10ms DropTail$ns duplex-link-op $ns0 $ns2 orient right-down /定义节点位置$ns duplex-link-op $ns1 $ns2 orient right-up$ns duplex-link-op $ns2 $ns3 orient right$ns duplex-link-op $ns2 $ns3 queuePos 0.5set udp0 [new Agent/UDP] /建立代理UDP $udp0 set class_ 1$ns attach-agent $ns0 $udp0set cbr0 [new Application/Traffic/CBR] /产生CBR流量$cbr0 set packetSize_ 500$cbr0 set interval_ 0.005$cbr0 attach-agent $udp0set udp1 [new Agent/UDP]$udp1 set class_ 2$ns attach-agent $ns1 $udp1set cbr1 [new Application/Traffic/CBR]$cbr1 set packetSize_ 500$cbr1 set interval_ 0.005$cbr1 attach-agent $udp1set null0 [new Agent/Null] /建立代理NULL $ns attach-agent $ns3 $null0$ns connect $udp0 $null0$ns connect $udp1 $null0$ns at 0.5 "$cbr0 start" /传送数据$ns at 1.0 "$cbr1 start"$ns at 4.0 "$cbr1 stop"$ns at 4.5 "$cbr0 stop"$ns at 5.0 "finish" /调用结束过程$ns run /仿真分析：节点n0开始传送数据分析：节点n1开始传送数据分析：采用FIFO队列机制丢包，丢弃n0发送的数据包3.Xgraph方式otcl脚本：set ns [new Simulator] /建立对象set f0 [open out0.tr w] /打开输出文件set f1 [open out1.tr w]set f2 [open out2.tr w]for { set i 0 } { $i<5 } {incr i} { /建立节点set n$i [$ns node] /$i外无括号}$ns duplex-link $n0 $n3 1Mb 100ms DropTail /建立链路$ns duplex-link $n1 $n3 1Mb 100ms DropTail$ns duplex-link $n2 $n3 1Mb 100ms DropTail$ns duplex-link $n3 $n4 1Mb 100ms DropTailproc finish {} { /定义结束过程global f0 f1 f2close $f0close $f1close $f2exec xgraph out0.tr out1.tr out2.tr -geometry 800x400 & /tr后面有空格，调用Xgraph显示仿真结果exit 0}proc attach-expoo-traffic { node sink size burst idle rate } { /建立UDP,产生Expoo流量set ns [Simulator instance]set source [new Agent/UDP]$ns attach-agent $node $sourceset traffic [new Application/Traffic/Exponential] /设置流量参数$traffic set packetSize_ $size$traffic set burst_time_ $burst$traffic set idle_time_ $idle$traffic set rate_ $rate$traffic attach-agent $source$ns connect $source $sinkreturn $traffic}proc record {} { /定义记录过程global sink0 sink1 sink2 f0 f1 f2set ns [Simulator instance]set time 0.5 /定义调用周期set bw0 [$sink0 set bytes_]set bw1 [$sink1 set bytes_] /获取字节数set bw2 [$sink2 set bytes_]set now [$ns now] /获取当前时间puts $f0 "$now [expr $bw0/$time*8/1000000]" /计算带宽puts $f1 "$now [expr $bw1/$time*8/1000000]"puts $f2 "$now [expr $bw2/$time*8/1000000]"$sink0 set bytes_ 0 /重置变量byte的值$sink1 set bytes_ 0$sink2 set bytes_ 0$ns at [expr $now+$time] "record" /重新排程}set sink0 [new Agent/LossMonitor] /建立流量接收代理set sink1 [new Agent/LossMonitor]set sink2 [new Agent/LossMonitor]$ns attach-agent $n4 $sink0$ns attach-agent $n4 $sink1$ns attach-agent $n4 $sink2set source0 [attach-expoo-traffic $n0 $sink0 200 2s 1s 100k] /建立UDP,产生Expoo流量set source1 [attach-expoo-traffic $n1 $sink1 200 2s 1s 200k]set source2 [attach-expoo-traffic $n2 $sink2 200 2s 1s 300k]$ns at 0.0 "record" /排程$ns at 10.0 "$source0 start"$ns at 10.0 "$source1 start"$ns at 10.0 "$source2 start"$ns at 50.0 "$source0 stop"$ns at 50.0 "$source1 stop"$ns at 50.0 "$source2 stop"$ns at 60.0 "finish"$ns run /执行仿真实验日志：使用Xgraph画图，编写OTcl文件，运行出现如下错误：Parameter LabelFont: can't translate `helvetica-10' into a font(defaulting to `fixed')X Error: BadFont (invalid Font parameter)Major opcode of failed request: 55 (X_CreateGC)解决方案：将“elvetica-10”改为“fixed”，在~/ns-allinone-2.35/xgraph-12.2目录查找名为init.c的文件后重新编译init.c文件，切换到~/ns-allinone-2.35/ns-2.35/xgraph-12.2目录下make,此时make的文件列表内产生了init.c。

基于NS2的无线传感器网络软件仿真实验

中南大学信息科学与工程学院《无线传感器网络》课程设计题目名称：基于NS2的无线传感器网络软件仿真实验姓名：董嘉伟学号：03专业：物联网工程1002班组员：裘铖、施国豪指导教师：何小贤时间：2013、07、11目录●课程设计目的●课程设计内容●课程设计实验原理⏹WSN路由协议⏹WSN MAC层协议⏹修改的路由协议●课程设计小组分工●课程设计实验流程●课程设计实验结果分析●课程设计心得体会●课程设计总结●参考文献●源代码一、课程设计目的无线传感器网络是物联网的基本组成部分，是物联网用来感知和识别周围环境的信息生成和采集系统，传感器网络对信息处理来说如同人体的感觉突触一样重要。

为了方便感知和部署并提高网络的可扩展性，传感器网络一般采用无线通信方式，从而形成了节点之间可自组织拓扑结构的无线传感器网络。

本课程设计的目的综合应用学生所学知识，建立系统和完整的传感器网络概念，理解和巩固无线传感器网络基本理论、原理和方法，掌握无线传感器网络开发的基本技能。

二、课程设计内容软件仿真实验。

要求使用相关软件仿真一个无线传感器网络，要求如下：●自行参考相关资料，成功安装NS2（或OPNET也可以）;●利用NS2自带的范例，构建一个100个节点的无线传感器网络，能够成功运行;最好能有界面显示；●利用利用NS2自带的范例或其它已有脚本，仿真上述无线传感器网络一种路由协议（例如一种多播路由协议）;●利用利用NS2自带的范例或其它已有脚本，仿真上述无线传感器网络采用一种MAC协议;●修改或自行编写一个简单路由协议或MAC协议，并进行仿真运行。

三、课程设计实验原理a)WSN路由协议传统计算机网络对路由协议要求如下：正确性，健壮性，稳定性，公平性，最优性。

除此之外，无线传感器网络对路由协议更注重以下特殊要求：能源有效性，简单性，多路性。

无线传感器网络是以数据为中心（Data Centric）进行路由的，不同于传统Ad hoc网络以地址为中心（Address Centric）进行路由的模式。

基于NS2的网络仿真

基于NS2的网络仿真郭树民，裴庆祺，曾兴雯西安电子科技大学通信工程学院，西安（710071）E-mail：gsm1011@摘要：近几年来，网络结构的的复杂化和应用的多样化，为网络系统的分析和设计提出了新的挑战，NS2作为一种通用的网络仿真工具，很好地满足了这种需求。

本文主要介绍了NS2以及其在网络仿真方面的应用，包括NS2的特点、应用领域、用NS2进行仿真的步骤，最后给出了一个用NS2进行仿真的实例。

介绍了如何结合GNU的make工具有效地利用NS2进行网络仿真。

关键词：网络仿真；NS2；Makefile1.网络仿真简介近几年来，随着网络结构和规模的复杂化以及网络的应用的多样化，单纯依靠经验进行网络的规划规划和设计、网络设备的研发以及网络协议的开发已经不能适应网络的发展；网络仿真很好地满足了这种需求。

所谓网络仿真就是将物理世界中的网络通过计算机来模拟实现。

这种模拟是通过数学方法或者动态蒙特卡罗方法来模拟现实中的网络行为，从而可以有效地提高网络规划和设计的可靠性和准确性，降低网络投资的风险，减少不必要的投资。

网络仿真工具是为了进行仿真而开发的专用计算机软件。

从仿真的范围来看我们可以将其分为专用仿真工具（Specialized Network Simulator）和通用仿真工具(Generalized network simulator)。

专用网络仿真工具是为了仿真某个特定的网络环境和网络协议而设计的，例如SensorSim[13]，SENSE[14]等都是为了仿真传感器网络而设计的专用网络仿真工具。

通用网络仿真工具是在一个整体设计架构的基础上集成了很多网络模块(module)，并且用户可以根据需要来添加新的模块或者修改现有的模块，从而可以实现各种网络协议的仿真。

目前，比较流行的通用仿真工具主要有NS2[3]和OPNET[4]、J-Sim[12]等。

NS2是一种开源的网络仿真工具，它是由美国的VINT工程[16]开发的通用网络仿真平台；其可扩展特性和开源特性赋予了其强大的生命力；世界各地的科研人员都可以向NS2贡献源代码，使得其可以支持现有的除蜂窝网络出外的几乎所有的网络场景和网络协议[3]。

(完整word版)NS2网络仿真实验

移动自组织网络实验报告NS2网络仿真实验何云瑞13120073电信研1301班1．实验目的和要求1．学会NS2的安装过程，并熟悉NS2的环境；2．观察并解释NAM动画，分析Trace文档。

3．学会用awk和gnuplot分析吞吐量、封包延迟、抖动率和封包丢失率。

2．实验环境先在PC上安装VMware虚拟机，再在虚拟机上安装Ubuntu系统，最后再Ubuntu系统上安装NS2软件，本次实验采用的是NS-2.34版本。

3．基本概念3.1 NS2简介NS2是一款开放源代码的网络模拟软件,最初由UC Berkeley开发。

它是一种面向对象的网络模拟器,它本质上是一个离散事件模拟器，其本身有一个模拟时钟，所有的模拟都由离散事件驱动。

其采用了分裂对象模型的开发机制,采用C++和OTcl两种语言进行开发。

它们之间采用TclCL进行自动连接和映射。

考虑效率和操作便利等因素,NS2将数据通道和控制通道的实现相分离.为了减少封包和事件的处理时间，事件调度器和数据通道上的基本网络组件对象都使用C++编写，这些对象通过TclCL映射对OTcl解释器可见。

目前,NS2可以用于模拟各种不同的通信网络,它功能强大,模块丰富,已经实现的主要模块有：网络传输协议，如TCP和UDP；业务源流量产生器,如FTP、Telnet、CBR、Web和VBR；路由队列管理机制，如Droptail、RED和CBQ；路由算法；以及无线网络WLAN、移动IP和卫星通信网络等模块。

也为进行局域网的模拟实现了多播协议以及一些MAC子层协议。

3。

2 NS2的功能模块NS2仿真器封装了许多功能模块，最基本的是节点、链路、代理、数据包格式等，下面对各个模块进行简单的介绍：（1）事件调度器：目前NS2提供了四种具有不同数据结构的调度器，分别是链表、堆、日历表和实时调度器。

（2）节点（node）:是由TclObject对象组成的复合组件，在NS2中可以表示端节点和路由器.（3）链路(link）：由多个组件复合而成，用来连接网络节点.所有的链路都是以队列的形式来管理封包的到达、离开和丢弃。

基于NS_2的有线网络仿真

702 + 1.034894 3 2 ack 40 ------- 1 3.0 0.0 0 118
703 - 1.034894 3 2 ack 40 ------- 1 3.0 0.0 0
118
