放电管的原理选型及应用

放电管的原理选型及应用1. 放电管的基本原理放电管是一种电子器件，用于控制电流的传导。

其基本原理是利用气体放电的特性，通过控制电流和电压，使得放电管在工作时能够保持在激活和关闭状态之间。

2. 放电管的选型要点选择合适的放电管对于电路设计和性能的影响非常重要。

以下是放电管选型的一些要点：2.1 工作电压和电流放电管的工作电压和电流应根据具体的应用需求进行选取。

一般来说，工作电流和电压应在放电管的额定值范围内。

过高的电压和电流可能导致放电管损坏或性能下降。

2.2 放电方式放电管可以通过不同的方式进行放电，常见的方式有直流放电和交流放电。

根据实际需求选择适合的放电方式。

2.3 快速响应时间放电管的响应时间也是选择的重要考虑因素。

对于一些需要快速放电的应用，如电子闪光灯或激光器控制等，需要选择具有快速响应时间的放电管。

2.4 放电管的封装形式放电管的封装形式也需要考虑。

常见的封装形式包括插针式封装、表面贴装封装等。

根据具体的安装环境和要求进行选择。

3. 放电管的应用领域放电管由于其特殊的电特性，在许多领域都有广泛的应用。

3.1 电子闪光灯放电管常被用于电子闪光灯中的电路控制，能够实现高压快速放电，产生强大的闪光效果。

3.2 激光器控制激光器控制需要精确地控制电流和电压，放电管能够提供快速的开关控制，并保持在激活和关闭状态之间，从而实现激光器的精确控制。

3.3 电池管理系统放电管在电池管理系统中也有重要的应用。

通过放电管的控制，能够实现电池的快速放电，保护电池的性能和安全。

3.4 电力电子领域在电力电子领域，放电管常被应用于电源电路和开关电路中，实现电流和电压的控制。

4. 放电管的优势和劣势4.1 优势•快速响应时间，适用于需要精确控制的应用•高可靠性和长寿命，适用于长期稳定运行的场景•多种封装形式，适应不同的安装环境•强大的电流和电压控制能力4.2 劣势•需要外部电源供电•对工作环境的稳定性要求较高•成本较高，相对其他器件而言较昂贵5. 结论放电管作为一种重要的电子器件，其在控制电流传导和保护电路中扮演着重要角色。

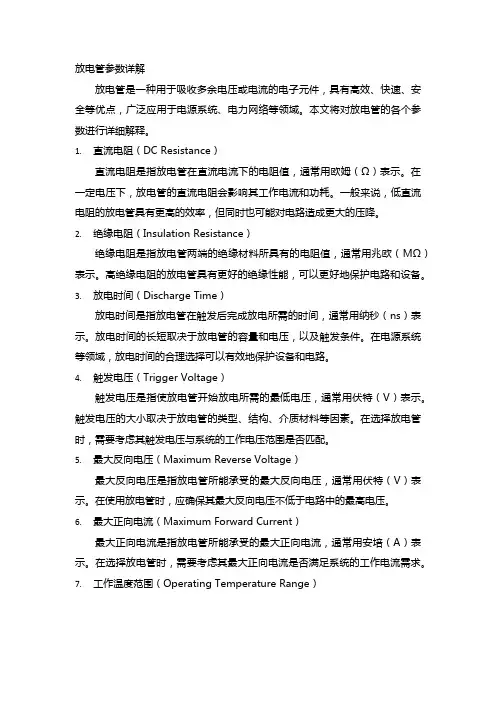

放电管参数详解

放电管参数详解放电管是一种用于吸收多余电压或电流的电子元件，具有高效、快速、安全等优点，广泛应用于电源系统、电力网络等领域。

本文将对放电管的各个参数进行详细解释。

1.直流电阻（DC Resistance）直流电阻是指放电管在直流电流下的电阻值，通常用欧姆（Ω）表示。

在一定电压下，放电管的直流电阻会影响其工作电流和功耗。

一般来说，低直流电阻的放电管具有更高的效率，但同时也可能对电路造成更大的压降。

2.绝缘电阻（Insulation Resistance）绝缘电阻是指放电管两端的绝缘材料所具有的电阻值，通常用兆欧（MΩ）表示。

高绝缘电阻的放电管具有更好的绝缘性能，可以更好地保护电路和设备。

3.放电时间（Discharge Time）放电时间是指放电管在触发后完成放电所需的时间，通常用纳秒（ns）表示。

放电时间的长短取决于放电管的容量和电压，以及触发条件。

在电源系统等领域，放电时间的合理选择可以有效地保护设备和电路。

4.触发电压（Trigger Voltage）触发电压是指使放电管开始放电所需的最低电压，通常用伏特（V）表示。

触发电压的大小取决于放电管的类型、结构、介质材料等因素。

在选择放电管时，需要考虑其触发电压与系统的工作电压范围是否匹配。

5.最大反向电压（Maximum Reverse Voltage）最大反向电压是指放电管所能承受的最大反向电压，通常用伏特（V）表示。

在使用放电管时，应确保其最大反向电压不低于电路中的最高电压。

6.最大正向电流（Maximum Forward Current）最大正向电流是指放电管所能承受的最大正向电流，通常用安培（A）表示。

在选择放电管时，需要考虑其最大正向电流是否满足系统的工作电流需求。

7.工作温度范围（Operating Temperature Range）工作温度范围是指放电管能够正常工作的温度范围，通常用摄氏度（℃）表示。

在不同温度下，放电管的性能和可靠性可能会有所不同，因此在选择放电管时需要考虑其工作温度范围是否适合应用场景的需求。

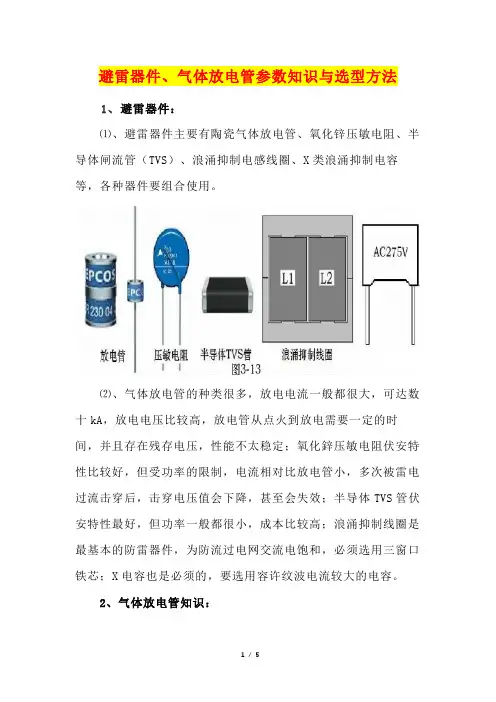

避雷器件、气体放电管参数知识与选型方法

避雷器件、气体放电管参数知识与选型方法1、避雷器件：⑴、避雷器件主要有陶瓷气体放电管、氧化锌压敏电阻、半导体闸流管（TVS）、浪涌抑制电感线圈、X类浪涌抑制电容等，各种器件要组合使用。

⑵、气体放电管的种类很多，放电电流一般都很大，可达数十kA，放电电压比较高，放电管从点火到放电需要一定的时间，并且存在残存电压，性能不太稳定；氧化鋅压敏电阻伏安特性比较好，但受功率的限制，电流相对比放电管小，多次被雷电过流击穿后，击穿电压值会下降，甚至会失效；半导体TVS管伏安特性最好，但功率一般都很小，成本比较高；浪涌抑制线圈是最基本的防雷器件，为防流过电网交流电饱和，必须选用三窗口铁芯；X电容也是必须的，要选用容许纹波电流较大的电容。

2、气体放电管知识：⑴、气体放电管指作过电压保护用的避雷管或天线开关管一类，管内有二个或多个电极，充有一定量的惰性气体。

气体放电管是一种间隙式的防雷保护元件，它用在通信系统的防雷保护。

⑵、放电管的工作原理是气体间隙放电，当放电管两极之间施加一定电压时，便在极间产生不均匀电场：在此电场作用下，管内气体开始游离，当外加电压增大到使极间场强超过气体的绝缘强度时，两极之间的间隙将放电击穿，由原来的绝缘状态转化为导电状态，导通后放电管两极之间的电压维持在放电弧道所决定的残压水平，这种残压一般很低，从而使得与放电管并联的电子设备免受过电压的损坏。

⑶、气体放电管有的是以玻璃作为管子的封装外壳．也有的用陶瓷作为封装外壳，放电管内充入电气性能稳定的惰性气体（如氩气和氖气等），常用放电管的放电电极一般为两个、三个，电极之间由惰性气体隔开。

按电极个数的设置来划分，放电管可分为二极、三极放电管。

⑷、陶瓷二极放电管由纯铁电极、镍铬钴合金帽、银铜焊帽和陶瓷管体等主要部件构成。

管内放电电极上涂覆有放射性氧化物，管体内壁也涂覆有放射性元素，用于改善放电特性。

⑸、放电电极主要有杆形和杯形两种结构，在杆形电极的放电管中，电极与管体壁之间还要加装一个圆筒热屏，该热屏可以使陶瓷管体受热趋于均匀，不致出现局部过热而引起管断裂。

放电管介绍及选型(详解)

放电管介绍及选型(详解)放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管，其中气体放电管由烧结的材料不同分为玻璃气体放电管和陶瓷气体放电管，玻璃气体放电管和陶瓷气体放电管具有相同的特性。

气体放电管主要有密封的惰性气体组成，由金属引线引出，用陶瓷或是玻璃进行烧结。

其工作原理为，当加在气体放电管两端的电压达到气体电离电压时，气体放电管由非自持放电过度到自持放电，放电管呈低阻导通状态，可以瞬间通过较大的电流，气体放电管击穿后的维持电压可以低到30V以内。

气体放电管同流量大，但动作电压较难控制。

半导体放电管由故态的四层可控硅结构组成，当浪涌电压超过半导体放电管的转折电压V BO 时放电管开始动作，当放电管动作后在返送装置，的作用下放电管两端的电压维持在很低（约20V以下）时就可以维持其在低阻高通状态，起到吸收浪涌保护后级设备的作用。

半导体放电管的保护机理和应用方式和气体放电管相同。

半导体放电管动作电压控制精确，通流量较小。

放电管动作后只需要很低的电压即可维持其低阻状态，所以放电管属于开关型的SPD。

当正常工作时放电管上的漏电流可忽略不计；击穿后的稳定残压低，保护效果较好；耐流能力较大；在使用中应注意放电管的续流作用遮断，在适当场合中应有有效的续流遮断装置。

气体放电管气体放电管：气体放电管由封装在小玻璃管或陶瓷管中相隔一定距离的两个电极组成；其电气性能主要取决于气体压力，气体种类，电极距离和电极材料；一般密封在放电管中的气体为高纯度的惰性气体。

放电管主要由：电极、陶瓷管(玻璃管)、导电带、电子粉、Ag-Cu焊片和惰性气体组成。

在放电管的两电极上施加电压时，由于电场作用，管内初始电子在电场作用下加速运动，与气体分子发生碰撞，一旦电子达到一定能量时，它与气体分子碰撞时发生电离，即中性气体分子分离成电子和阳离子，电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离，从而电子数按几何级数增加，即发生电子雪崩现象，另外，电离出来的阳离子也在电场作用下向阴极运动，与阴极表面发生碰撞，产生二次电子，二次电子也参加电离作用，一旦满足： r(ead-1)=1 时放电管由非自持放电过渡到自持放电，管内气体被击穿，放电管放电，此时放电电压称为击穿电压Vs。

b80nc放电管参数

b80nc放电管参数
摘要：
1.概述
2.b80nc 放电管的主要参数
3.参数详解
4.应用领域
5.结论
正文：
1.概述
b80nc 放电管是一种电子元器件，广泛应用于各种电子设备中，如电视机、收音机、通信设备等。

它能够在电路中承受高电压，保护电路免受损坏。

因此，了解b80nc 放电管的参数对于选择和使用这种元器件至关重要。

2.b80nc 放电管的主要参数
b80nc 放电管的主要参数包括：
- 型号：b80nc
- 电流：80A
- 电压：800V
- 功率：100W
- 响应时间：1ms
3.参数详解
- 型号：b80nc 是该放电管的型号，不同的型号可能具有不同的性能参
数。

- 电流：80A 是该放电管的最大承受电流。

超过这个电流值，放电管可能会损坏。

- 电压：800V 是该放电管的最大承受电压。

超过这个电压值，放电管可能会损坏。

- 功率：100W 是该放电管的最大承受功率。

超过这个功率值，放电管可能会损坏。

- 响应时间：1ms 是该放电管的响应时间，即在电压超过承受范围时，放电管从开始放电到放电完毕所需的时间。

响应时间越短，放电管对电路的保护效果越好。

4.应用领域
b80nc 放电管广泛应用于各种电子设备中，如电视机、收音机、通信设备等。

它能够在电路中承受高电压，保护电路免受损坏。

5.结论
了解b80nc 放电管的参数对于选择和使用这种元器件至关重要。

在选择放电管时，应根据电路的需求，选择电流、电压、功率等参数符合要求的放电管。

半导体放电管TSS的工作原理及选型运用

半导体放电管TSS工作原理及选型运用1.TSS简介半导体过压保护器是根据可控硅原理采用离子注入技术生产的一种新型保护器件，具有精确导通、快速响应（响应时间ns级）、浪涌吸收能力较强、双向对称、可靠性高等特点。

由于其浪涌通流能力较同尺寸的TVS管强，可在无源电路中代替TVS管使用。

但它的导通特性接近于短路，不能直接用于有源电路中，在这样的电路中使用时必须加限流元件，使其续流小于最小维持电流。

半导体过压保护器有贴装式、直插式和轴向引线式三种封装形式。

2.TSS工作原理半导体放电管也称固态放电管是一种PNP元件，当外加电压低于断态电压时，器件处于断开状态；当电压超过它的断态峰值电压时，半导体放电管会将瞬态电压箝制到元件的转折电压内；电压继续增大时，半导体放电管由于负阻效应进入导通状态，这时近乎短路；当外加电压恢复正常，电流能很快下降并低于维持电流，元件自动复位并恢复到高阻抗状态。

3.TSS特性参数①断态电压VRM与漏电流IRM：断态电压VRM表示半导体过压保护器不导通的最高电压，在这个电压下只有很小的漏电流IRM。

②击穿电压VBR：通过规定的测试电流IR（一般为1mA）时的电压，这是表示半导体过压保护器开始导通的标志电压。

③转折电压VBO与转折电流IBO：当电压升高达到转折电压VBO（对应的电流为转折电流IBO）时，半导体过压保护器完全导通，呈现很小的阻抗，两端电压VT立即下降到一个很低的数值（一般为5V左右）。

④峰值脉冲电流IPP：半导体过压保护器能承受的最大脉冲电流。

⑤维持电流IH：半导体过压保护器继续保持导通状态的最小电流。

一旦流过它的电流小于维持电流IH，它就恢复到截止状态。

⑥静态电容C：半导体过压保护器在静态时的电容值。

4.TSS命名规则5.TSS封装及分类半导体过压保护器有贴装式、直插式和轴向引线式三种封装形式。

6.TSS产品特点优点：①击穿（导通）前相当于开路，电阻很大，没有漏电流或漏电流很小；②击穿（导通）后相当于短路，可通过很大的电流，压降很小；③具有双向对称特性。

(完整版)陶瓷气体放电管工作原理及选型应用

陶瓷气体放电管工作原理及选型应用、产品简述陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。

其主要特点是：放电电流大，极间电容小（≤3pF），绝缘电阻高（≥109Ω），击穿电压分散性较大（±20%），反应速度较慢（最快为0.1～0.2μs）。

按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。

其外形为圆柱形,有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡）。

2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。

其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。

这些措施使得动作电压可以调整(一般是70伏到几千伏)，而且可以保持在一个确定的误差范围内。

当其两端电压低于放电电压时，气体放电管是一个绝缘体(电阻Rohm>100MΩ)。

当其两端电压升高到大于放电电压时，产生弧光放电，气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低，大约降几十伏。

气体放电管受到瞬态高能量冲击时，它能以10-6秒量级的速度，将其两极间的高阻抗变为低阻抗，通过高达数十千安的浪涌电流。

3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压，Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。

这是放电管的标称电压，常用的有90V、150V、230V、350V、470V、600V、800V 等几种，我们有最高3000V、最低70V的。

其误差范围：一般为±20%，也有的为±15%。

②脉冲（冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。

因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。

三极放电管简介及参数

三极放电管简介及参数三极放电管的结构三极放电管的结构示意图，它是由纯铁电极、镍铬钴合金帽、银铜焊帽和陶瓷管体等主要部件构成的。

在三极放电管中增加了镍铬钴合金圆筒，作为第三电极，即接地电极。

1—银铜焊帽 2-金属管帽2—接地电极 4-电极引线5-陶瓷管三极放电管的主要参数1．直流放电电压：在上升陡度低于100V/s的电压作用下，放电管开始放电的电压值称为其直流放电电压。

由于放电具有分散性，围绕着这个平均值还需要同时给出允许的偏差上限和下限值。

2．冲击放电电压：在具有规定上升陡度的暂态电压脉冲作用下，放电管开始放电的电压值称为其冲击放电电压。

由于放电管的响应时间或动作时延与电压脉冲的上升陡度有关，对于不同的上升陡度，放电管的冲击放电电压是不相同的。

一些制造厂通常是给出在上升陡度为1KV/μs的冲击放电电压值，实际上，出于一般应用的考虑，还应给出放电管在100V/μs、500V/μs、1KV/μs、5KV/μs 和10KV/μs等不同上升陡度下的冲击放电电压，以尽量包括在各种保护应用环境中可能遇到的暂态过电压上升陡度范围。

3．工频耐受电流：放电管通过工频电流5次，使管子的直流放电电压及绝缘电阻无明显变化的最大电流称为其工频耐受电流。

当应用于一些交流供电线路或易于受到供电线路感应作用的通讯线路时，应注意放电管的工频耐受问题。

经验表明，感应工频电流较小，一般不大于5A，但其持续时间却很长；供电线路上的过电流很大，可高达数百安培，但由于继电保护装置的动作，其持续时间却很短，一般不超过5s。

4．冲击耐受电流：将放电管通过规定波形和规定次数的脉冲电流，使其直流放电电压和绝缘电阻不会发生明显变化的最大值电流峰值称为管子的冲击耐受电流。

这一参数总是在一定波形和一定通流次数下给出的，制造厂常给出在8/20μs波形下通流10次的冲击耐受电流，也有给出在10/1000μs波形下通流300次的冲击耐受电流。

5．绝缘电阻和极间电容：放电管的绝缘电阻很大，制造厂给出的该参数值一般为绝缘电阻的初始值，约为数千兆欧，在放电管的不断使用过程中，绝缘电阻值将会降低。

放电管原理及选型使

放电管的原理及选型使1、产品简述陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。

其主要特点是：放电电流大，极间电容小(≤3pF),绝缘电阻高(≥109Ω）,击穿电压分散性较大（±20%），反应速度较慢（最快为0.1~0.2μs）.按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。

其外形为圆柱形,有带引线和不带引线两种结构形式(有的还带有过热时短路的保护卡）.2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。

其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩，并保持一定压力,电极表面涂以发射剂以减少电子发射能。

这些措施使得动作电压可以调整(一般是70伏到几千伏）,而且可以保持在一个确定的误差范围内。

当其两端电压低于放电电压时,气体放电管是一个绝缘体（电阻Rohm〉100MΩ）。

当其两端电压升高到大于放电电压时,产生弧光放电，气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低，大约降几十伏。

气体放电管受到瞬态高能量冲击时，它能以10-6秒量级的速度，将其两极间的高阻抗变为低阻抗,通过高达数十千安的浪涌电流。

3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压，Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。

这是放电管的标称电压，常用的有90V、150V、230V、350V、470V、600V、800V等几种,我们有最高3000V、最低70V的。

其误差范围：一般为±20%，也有的为±15%。

②脉冲（冲击）击穿电压Vsi:在放电管上施加1kV/μs的脉冲电压时的击穿电压值。

因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。

陶瓷气体放电管对低上升速率和高上升速率电压的响应如下图所示。

陶瓷气体放电管工作原理及选型应用

陶瓷气体放电管工作原理及选型应用Socay （Sylvia）1、产品简述陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。

其主要特点是：放电电流大，极间电容小（≤3pF），绝缘电阻高（≥109Ω），击穿电压分散性较大（±20%），反应速度较慢（最快为0.1～0.2μs）。

按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。

其外形为圆柱形,有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡）。

2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。

其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。

这些措施使得动作电压可以调整(一般是70伏到几千伏)，而且可以保持在一个确定的误差范围内。

当其两端电压低于放电电压时，气体放电管是一个绝缘体(电阻Rohm>100MΩ)。

当其两端电压升高到大于放电电压时，产生弧光放电，气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低，大约降几十伏。

气体放电管受到瞬态高能量冲击时，它能以10-6秒量级的速度，将其两极间的高阻抗变为低阻抗，通过高达数十千安的浪涌电流。

3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压，Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。

这是放电管的标称电压，常用的有90V、150V、230V、350V、470V、600V、800V等几种，我们有最高3000V、最低70V的。

其误差范围：一般为±20%，也有的为±15%。

②脉冲（冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。

因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。

放电管介绍及选型(详解)

放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管，其中气体放电管由烧结的材料不同分为玻璃气体放电管和瓷气体放电管，玻璃气体放电管和瓷气体放电管具有相同的特性。

气体放电管主要有密封的惰性气体组成，由金属引线引出，用瓷或是玻璃进行烧结。

其工作原理为，当加在气体放电管两端的电压达到气体电离电压时，气体放电管由非自持放电过度到自持放电，放电管呈低阻导通状态，可以瞬间通过较大的电流，气体放电管击穿后的维持电压可以低到30V以。

气体放电管同流量大，但动作电压较难控制。

半导体放电管由故态的四层可控硅结构组成，当浪涌电压超过半导体放电管的转折电压V BO时放电管开始动作，当放电管动作后在返送装置，的作用下放电管两端的电压维持在很低（约20V以下）时就可以维持其在低阻高通状态，起到吸收浪涌保护后级设备的作用。

半导体放电管的保护机理和应用方式和气体放电管相同。

半导体放电管动作电压控制精确，通流量较小。

放电管动作后只需要很低的电压即可维持其低阻状态，所以放电管属于开关型的SPD。

气体放电管气体放电管：气体放电管由封装在小玻璃管或瓷管中相隔一定距离的两个电极组成；其电气性能主要取决于气体压力，气体种类，电极距离和电极材料；一般密封在放电管中的气体为高纯度的惰性气体。

放电管主要由：电极、瓷管(玻璃管)、导电带、电子粉、Ag-Cu焊片和惰性气体组成。

在放电管的两电极上施加电压时，由于电场作用，管初始电子在电场作用下加速运动，与气体分子发生碰撞，一旦电子达到一定能量时，它与气体分子碰撞时发生电离，即中性气体分子分离成电子和阳离子，电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离，从而电子数按几何级数增加，即发生电子雪崩现象，另外，电离出来的阳离子也在电场作用下向阴极运动，与阴极表面发生碰撞，产生二次电子，二次电子也参加电离作用，一旦满足： r(ead-1)=1 时放电管由非自持放电过渡到自持放电，管气体被击穿，放电管放电，此时放电电压称为击穿电压Vs。

陶瓷气体放电管及选型原则

陶瓷气体放电管及选型原则金属陶瓷气体放电管GDT 金属陶瓷气体放电管它主要是由二个数个金属电极，在电极之间有一定的间隙，在电极之间充有稳定的惰性气体,并保持一定的压力, 采用陶瓷而密封装形成的保护器件, 叫陶瓷气体放电管• 它具有快速的响应速度，响应时间≤100nS，• 它是一种开关型并联于线路中旁路于浪涌电流一种防雷型保护器件• 电压规格从 70V~6000V，突波耐电流能力强从几百安培到几十甚至到好几百千安培不等• 封装外形尺寸多样化，Φ5.5*6、Φ5.0*7.2、Φ8*6、Φ8*8、Φ8*10、Φ11、Φ20、Φ25、Φ32、6.2*4.2、4.0*4.2、1812(4532)、1206 等不同规格的陶瓷气体放电管• 电容值低，一般只有几皮法• 无极性，安装方便简捷• 绝缘阻抗高、不易老化，可靠性强• 专用于高频通迅信号线路进行防护，一般不能直接用在有源电路上进行防护由于金属陶瓷气体放电管存在续流的问题而不能直接用在有源电路上进行保护，因而在有源产品上的防护必须要利用限压型的保护器件(压敏电阻或防雷型的HYPERFIX 等)配合使用。

金属陶瓷气体放电管广泛应用消费通迅产品中保护半导体及敏感器件，以防IC免受瞬间过电压的冲击和而受损坏• 通讯设备过压抗雷击保护：如 ADSL、MODEM、CATV、IC 卡电话机、以太网交换机、网卡、语音分离器、电话机、传真机、RS485、RS232 端口、天线、移动基站、配线架、双功器等。

• 由于放电管的脉冲击穿电压高，一般在选型设计的时候要做二极保护是比较安全可靠的。

深圳市瑞隆源电子有限公司陶瓷气体放电管产品符合于RoHS WEEE 相应的条款并通过相应的检测机构检验，满足其相应的测试标准： IEC61000-4-5、GB9043、ITU K21、IEC61643-311、GR1089、UL 等标准。

以上文章来源于深圳市瑞隆源电子有限公司。

气体放电管原理选型及应用

气体放电管原理选型及应用原理:气体放电管采用陶瓷密闭封装，内部由两个或数个带间隙的金属电极，充以惰性气体（氩气或氖气）构成，基本外形如图1所示。

当加到两电极端的电压达到使气体放电管内的气体击穿时，气体放电管便开始放电，并由高阻变成低阻，使电极两端的电压不超过击穿电压。

气体放电管的主要参数1）反应时间指从外加电压超过击穿电压到产生击穿现象的时间，气体放电管反应时间一般在μs数量极。

2）功率容量指气体放电管所能承受及散发的最大能量，其定义为在固定的8×20μs电流波形下，所能承受及散发的电流。

3）电容量指在特定的1MHz频率下测得的气体放电管两极间电容量。

气体放电管电容量很小，一般为≤1pF。

4）直流击穿电压当外施电压以500V/s的速率上升，放电管产生火花时的电压为击穿电压。

气体放电管具有多种不同规格的直流击穿电压，其值取决于气体的种类和电极间的距离等因素。

5）温度范围其工作温度范围一般在－55℃～＋125℃之间。

6）绝缘电阻是指在外施50或100V直流电压时测量的气体放电管电阻,一般>1010Ω。

气体放电管的应用示例1）电话机/传真机等各类通讯设备防雷应用如图3所示。

特点为低电流量，高持续电源，无漏电流，高可靠性。

图3 通讯设备防雷应用2）气体放电管和压敏电阻组合构成的抑制电路图4是气体放电管和压敏电阻组合构成的浪涌抑制电路。

由于压敏电阻有一致命缺点：具有不稳定的漏电流，性能较差的压敏电阻使用一段时间后，因漏电流变大可能会发热自爆。

为解决这一问题在压敏电阻之间串入气体放电管。

但这又带来了缺点就是反应时间为各器件的反应时间之和。

例如压敏电阻的反应时间为25ns，气体放电管的反应时间为100ns，则图4的R2,G,R3的反应时间为150ns，为改善反应时间加入R1压敏电阻,这样可使反应时间为25ns。

图4 气体放电管和压敏电阻配合应用3）气体放电管在综合浪涌保护系统中的应用自动控制系统所需的浪涌保护系统一般由二级或三级组成，利用各种浪涌抑制器件的特点，可以实现可靠保护。

强效放电管选型

强效应玻璃放电管SPG强效应玻璃放电管是一种靠內部微间隙放电的一种保护器件，在电极微间隙之间充有稳定的隋性气体，并采用玻璃壳和杜镁丝头在高温下烧结密封而形成的•它具有快速的响应速度，响应时间≤1nS，•它是一种开关型并联于线路中旁路于浪涌电流一种防雷型保护器件•电压规格从70V~6000V，耐突波电流能力在8/20uS 雷击下可达500A、1000A、2000A、3000A 等，不同的耐电流能力可适应于不同国内、国际标准的测试•体积小,目前最小可达Φ1.4*3.4•在同等电压规格情况下,残压是所有气体式开关型器件中最低的•电容值低，一般只有几皮法•无极性，安装方便简捷•绝缘阻抗高、不易老化，可靠性强,能长期在湿度环境比较恶劣的情况下继续保持高阻值,这是其它保护器件一般都不能达到的•专用于高频通迅信号线路进行防护，一般不能直接用在有源电路上进行防护，在有源线路中它必须配合限压型（MOV、HYPERFIX）的保护器件来同时使用由于强效应玻璃放电管存在续流的问题而不能直接用在有源电路上进行保护，因而在有源产品上的防护必须要利用限压型的保护器件（压敏电阻或防雷型的HYPERFIX等限压型器件）配合使用。

强效应玻璃放电管广泛应用消费通迅产品中保护半导体及敏感器件，以防IC免受瞬间过电压的冲击和而受损坏•通讯设备过压抗雷击保护：如ADSL、MODEM、CATV、IC卡电话机、以太网交换机、网卡、语音分离器、电话机、传真机、RS485、RS232端口等。

•电子设备的静电防护：CRT显示器、汽车音频系统、电子电器产品的ESD&EMC 防护等•电子电器设备电源部分的过压抗雷击保：变频空调、变频电源、传真机电源、小家电产品等。

君耀强效应玻璃放电管产品符合于RoHS WEEE相应的条款并通过相应的检测机构检验，满足其相应的测试标准： IEC61000-4-5、ITU K21、UL等标准强效应玻璃放电管选型原则¾DC spark-over voltage 代表直流击穿电压，以100V/S 速率，放电电流<0.5mA 下所测试出的电压，依据不同的规格有不同的精确度范围10%、20%、30%等；¾Insulation Resistance 代表绝缘阻值，针对不同规格，在1分钟时间之内采用对应的测试电压下所测试的阻值；¾Maximum Capacitance 最大静态电容值，在1KHz-6VMAX 下进行测试；¾Surge current capacity 依据指定的雷击波形情况下，浪涌承受耐电流能力；强效应玻璃放电管电压的选取DC spark-over voltage :直流击穿电压必须大于被保护电路的最大工作电压由于强效玻璃放电管脉冲击穿电压较高，一般在选型设计的时候要采用二级雷击防护思想来进行考虑 , 以避免残压高而使被保护电路IC受损.强效应玻璃放电管通流量的选取一般依据客户产品防雷测试等级的要求进行选取，来决定所选放电管的通流量及相应的尺寸规格。

高压放电管的型号参数

高压放电管的型号参数
高压放电管是一种特殊的电子元件，用于产生高电压、高能量的放电。

这种元件常用于电磁脉冲、雷击保护、气体放电灯、紫外线灯等场合，具有体积小、寿命长、启动电压低等特点，大大扩展了其应用领域。

高压放电管通常由以上、下电极、玻璃管、气体和辅助电路组成，其型号参数影响着其性能和特点。

下面我们将介绍高压放电管的型号参数及其意义。

1. 电极间隔
电极间隔是指高压放电管两个电极之间的距离。

一般来说，电极间隔越小，产生的电弧电压越低，启动电压越小，但能承受的电压和电流也越小。

2. 触发电压
触发电压是指高压放电管在高电压作用下，开始放电的电压阈值。

通常情况下，触发电压越低，起动电压越低，但是也容易出现误触发。

3. 电弧电压
电弧电压是指高压放电管放电时形成的电弧电压，一般来说，电弧电压越小，产生的能量和效果越好，但电弧电压也要足够高，才能保证放电的稳定性。

4. 最大承受电流
最大承受电流是指高压放电管能承受的最大电流值，超过该值会引起高压放电管的损坏。

一般来说，最大承受电流越大，高压放电管的耐久性也越好。

5. 放电功率
放电功率是指高压放电管放电时的输出功率。

通常来说，放电功率越大，产生的效果也越好，但是也需要考虑高压放电管的安全性能。

6. 工作电压
工作电压是指高压放电管的工作电压范围，在该范围内高压放电管能正常工作，超过该范围会引起放电的不稳定甚至损坏。

需要根据实际需求选择合适的工作电压。

综上所述，高压放电管的型号参数对其性能与应用有着决定性的影响，当选择高压放电管的时候，需要根据实际需求来进行选择。

半导体放电管TSS的概述以及选用方法

半导体放电管TSS的介绍以及应用领域概述：半导体放电管TSS是基于开关型晶闸管原理和结构的一种二端负阻器件，用于保护敏感易损的集成电路，使之免受瞬间雷电和过电压的冲击而造成的损坏。

高端的固体放电管产品采用了先进的离子注入技术和玻璃钝化工艺，产品具有准确导通、响应速度快、浪涌吸收能力强、可靠性高、稳定性强等特点。

应用领域：由于半导体放电管的开关特性和稳定性等产品优势，因此被广泛应用于交换机、电话机、传真机、配线架、XDSL、ADSL、G-PON、通讯接口、通讯发射设备等一切需要过电压保护的领域，以保护其后端的芯片免受瞬态过电压的冲击和破坏。

在当今世界微电子及通讯设备高速发展的今天，半导体放电管已经成为通讯和消费类电子行业过压保护的首选分立器件。

半导体放电管的正确选用方法：1、反向击穿电压VBR必须大于被保护电路的最大工作电压。

如在POTS应用中，最大振铃电压(150V)的峰值电压(150*1.41=212.2V)和直流偏压峰值(56.6V)之和为268.8V，所以应选择VBR大于268.8V的器件。

又如在ISDN应用中，最大DC电压(150V)和最大信号电压(3V)之和为153V，所以应选择VBR大于153V的器件。

2、转折电压VBO必须小于被保护电路所允许的最大瞬间峰值电压。

3、若要使半导体放电管通过大的浪涌电流后自复位，器件的维持电流IH必须大于系统所能能提供的电流值。

即：IH(系统电压/源阻抗)。

4、最大瞬间峰值电流IPP必须大于通讯设备标准的规定值。

如FCC Part68A类型的IPP应大于100A；Bellcore 1089的IPP应大于25A。

5、半导体放电管处于导通状态(导通)时，所损耗的功率P应小于其额定功率Pcm，Pcm=KVT*IPP，其中K由短路电流的波形决定。

对于指数波，方波，正弦波，三角波K值分别为1.00，1.4，2.2，2.8。

本文由深圳市瑞隆源电子有限公司提供，专业制造各种防雷器，避雷器，放电管，陶瓷气体放电管等。

放电管原理及选型使

放电管得原理及选型使１、产品简述陶瓷气体放电管（Gas Tuｂe)就是防雷保护设备中应用最广泛得一种开关器件,无论就是交直流电源得防雷还就是各种信号电路得防雷，都可以用它来将雷电流泄放入大地.其主要特点就是：放电电流大，极间电容小（≤3ｐＦ），绝缘电阻高（≥10９Ω),击穿电压分散性较大（±２０％），反应速度较慢（最快为0、１~0、2μs)。

按电极数分,有二极放电管与三极放电管（相当于两个二极放电管串联）两种。

其外形为圆柱形,有带引线与不带引线两种结构形式(有得还带有过热时短路得保护卡）。

2、工作原理气体放电管由封装在充满惰性气体得陶瓷管中相隔一定距离得两个电极组成。

其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充得气体主要就是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。

这些措施使得动作电压可以调整（一般就是70伏到几千伏）,而且可以保持在一个确定得误差范围内。

当其两端电压低于放电电压时，气体放电管就是一个绝缘体（电阻Rohm〉10０ＭΩ).当其两端电压升高到大于放电电压时,产生弧光放电,气体电离放电后由高阻抗转为低阻抗，使其两端电压迅速降低，大约降几十伏。

气体放电管受到瞬态高能量冲击时,它能以10-6秒量级得速度，将其两极间得高阻抗变为低阻抗，通过高达数十千安得浪涌电流。

3、特性曲线Vs导通电压，Vg辉光电压，Vｆ弧光电压,Vａ熄弧电压4、主要特性参数①直流击穿电压Vsdc:在放电管上施加100V/ｓ得直流电压时得击穿电压值。

这就是放电管得标称电压，常用得有9０Ｖ、15０V、230V、350V、47０V、600Ｖ、800V等几种,我们有最高３000Ｖ、最低70Ｖ得.其误差范围：一般为±２0％，也有得为±15%。

②脉冲(冲击)击穿电压Vsi:在放电管上施加1kV/μs得脉冲电压时得击穿电压值。

因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。

(完整版)放电管介绍及选型(详解)

放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管，其中气体放电管由烧结的材料不同分为玻璃气体放电管和陶瓷气体放电管，玻璃气体放电管和陶瓷气体放电管具有相同的特性。

气体放电管主要有密封的惰性气体组成，由金属引线引出，用陶瓷或是玻璃进行烧结。

气体放电管同流量大，但动作电压较难控制。

半导体放电管由故态的四层可控硅结构组成，当浪涌电压超过半导体放电管的转折电压V BO时放电管开始动作，当放电管动作后在返送装置，的作用下放电管两端的电压维持在很低（约20V以下）时就可以维持其在低阻高通状态，起到吸收浪涌保护后级设备的作用。

半导体放电管的保护机理和应用方式和气体放电管相同。

半导体放电管动作电压控制精确，通流量较小。

放电管动作后只需要很低的电压即可维持其低阻状态，所以放电管属于开关型的SPD。

放电管主要由：电极、陶瓷管(玻璃管)、导电带、电子粉、Ag-Cu 焊片和惰性气体组成。

气体放电管（简称GDT）选型攻略

⽓体放电管（简称GDT）选型攻略GDT是⽓体放电管缩写词，(gas discharge tube)实质是⼀种密封在陶瓷腔体中的放电间隙，腔体中充有惰性⽓体以稳定放电管的放电电压。

其主要特点是通流能量⼤，可达数⼗千安，绝缘电阻极⾼，⽆漏流，⽆⽼化失效，⽆极性双向保护，静态电容极⼩，特别适⽤于⾼速⽹络通讯设备的粗保护。

可⼴泛⽤于各种电源及信号线的第⼀级雷击浪涌保护。

浪拓电⼦（LT）供应的GDT产品分为三⼤类：➣2电极⽓体放电管(GDT)·标准贴⽚式(SMD), 2电极·标准引线, 2-电极·薄形⽔平表⾯贴装系列·⾼电压系列·⾼电流系列·快速反应系列➣3电极⽓体放电管(GDT)·标准贴⽚式(SMD), 3-电极·标准引线, 3-电极·⾼电压, 3-电极·快速反应系列, 3-电极➣混和系列（复合式）⽓体放电管(GDT)·⽆续流GDT·过压组合式保护器陶瓷⽓体放电管选型指南· 在直流电路中⽓体放电管的标称电压选择为⼯作电压的1.8倍：在交流电路中选择为⼯作电压有效值的2.5倍。

· ⽓体放电管标称电流容量应⼤于被保护电路的可能最⼤浪涌冲击容量。

· 由于⽓体放电管有续流，⽓体放电管⼀般不可使⽤在直流电路中，除⾮直流⼯作电压低于⽓体放电管的击穿维持电压。

浪拓电⼦-陶瓷⽓体放电管全系列.pdf (923.05 KB, 下载次数: 2)◆浪拓电⼦提供的陶瓷⽓体放电管（GDT）包括多个品种，产品封装形式覆盖了SMD1206、SMD1210、SMD1812、φ5、φ5.5、φ8、φ8.3、φ16、φ30等各种标准封装形式，满⾜您不同应⽤环境的设计需求。

此帖出⾃信息发布论坛。

如何选用放电管

如何选用放电管凡是有过电压发生的地方，就有放电管的用武之地，但要用好放电管则需要根据实际工作线路参考放电管的各项指标选用适当的放电管，否则会适得其反。

以下是在设计及使用时必须注意的几点： 1）放电管的加入不能影响线路的正常工作，这就要保证放电管的直流击穿电压的下限值必须高于线路的最大正常工作电压。

据此确定所需放电管的标称直流击穿电压值。

例如：在电话线的过电压防护中，常态时，电话线两线间的电压为48V，但当振铃信号来时，两线间的峰值电压可达175V左右，因此，此时选用的气体放电管的直流击穿电压的下限值必须高于175V，考虑到留点余量，所以一般选用直流击穿电压值下限为190V（标称直流击穿电压值为230V）的气体放电管。

2）确定线路所能承受的最高瞬时电压值，要确保放电管的冲击击穿电压值必须低于此值。

以确保当瞬间过压来临时，放电管的反映速度快于线路的反映速度，抢先一步将过电压限制在安全值。

这是放电管的一个最重要的指标。

例如：上例所述的电话线上，如果只用于保护一般的电话机，则只需选用冲击击穿电压小于800V（实测典型值为650V左右）的放电管。

3）根据线路中可能窜入的冲击电流强度，确定所选用放电管必须达到的耐冲击电流能力（如：在室外一般选用10kA以上等级；在入室端一般选用5kA等级；在设备终端处一般选用1kA左右等级）。

记住，此处冲击电流为脉冲电流，一般为8/20us的电流波。

4）当过电压消失后，要确保放电管及时熄灭，以免影响线路的正常工作。

这就要求放电管的过保持电压尽可能高，以保证正常线路工作电压不会引起放电管的持续导通（即续流问题）。

由于放电管有一个特点是：维持放电管持续放电的电压值要远小于放电管的击穿电压值。

国际上一流公司的放电管熄灭电压值可以做到200V左右。

5）若过电压持续的时间很长，气体放电管的长时间动作将产生很高的热量。

为了防止该热量所造成的保护设备或者终端设备的损坏同时也为了防止发生任何可能的火灾，气体放电管此时必须配上适当的短路装置，称之为FS装置(Fail-safe 即“失效保护装置”)。
