常见交流发电机的结构
交流发电机的原理及检测
•
• • • • •
•
1)．转子 转子的功用是产生磁场。 转子由爪极、磁轭、励磁绕组、滑 环、转子轴等组成，如图2、3所示。 转子轴上压装着两块爪极，爪极被 加工成鸟嘴形状，爪极空腔内装有励磁绕 组和磁轭。 图2 交流发电机的转子总成 滑环由两个彼此绝缘的铜环组成， 压装在转子轴上并与轴绝缘，两个滑环分 别与励磁绕组的两端相连。 当给两滑环通入直流电时，励磁绕 组中就有电流通过，并产生轴向磁通，使 图3交流发电机转子分解图 爪极一块被磁化为N极，另一块被磁化为S 1－滑环 2－转子轴 3－爪极 4－磁轭 5－励磁绕组 极，从而形成六对（或八对）相互交错的 磁极。如图2、3所示。 当转子转动时，就形成了旋转的磁 场。
•
图5 交流发电机整流二极管安装示意图 a）焊接式 b）电路图 c) 压装式 1－正整流板 2－负整流板
•
• •
•
•
•
汽车用硅整流二极管是 专用的，有如下特点： （1）允许的工作电流大， 如ZQ50型二极管的正向平均电流 为50A，浪涌电流为600A。 （2）承受反向电压的能力 高，可承受的反向重复峰值电压 在270V左右，反向不重复峰值电 压在300V左右。 （3）只有一根引线（引出 电极） （4）根据引出电极的不同 分为正二极管和负二极管。 整流器总成的形状各异， 有马蹄形、半圆形和圆形等。如 图6所示。整流器和定子绕组的 连接如图7所示。
检测正二极管的反向电阻
检测负二极管的正向电阻
检测负二极管的反向电阻
图22 整流二极管的检测 22 整流二极管的检测
a)内搭铁型交流发电机 b)外搭铁型交流发电机 图9 交流发电机的搭铁型式
•
•
5)带轮及风扇
交流发电机的前端装有带轮和风扇， 由发动机通过传动带驱动发电机的转子轴 和风扇一起旋转。 发电机工作时，定子绕组和励磁 绕组中都会有热量产生，温度过高会烧坏 导线的绝缘导致发电机不能正常工作，所 以为发电机散热是必须的，为了提高散热 能力，有的发电机装有两个风扇（前后各 一个）。如丰田轿车的发电机。
交流电发电机原理
交流电发电机原理交流电发电机原理是指利用磁场和电场相互作用的原理来产生交流电的设备。
它是将机械能转换为电能的一种装置，常见于发电厂和发电设备中。
交流电发电机主要由转子、定子、电枢、励磁系统和输出终端等组成。
首先，我们从转子和定子的结构来解析交流发电机的工作原理。
转子是发电机中的旋转部件，由磁体外包裹的铁芯和绕组组成。
定子是不移动的部件，由绕组和铁芯组成。
铁芯是用来导磁的，而绕组则是用来导电的。
在转子和定子之间，因为有磁体和绕组的存在，会形成一个空间中的磁场。
当转子旋转时，磁场也会随之转动，由于磁畴之间的相互作用，会在定子的绕组中产生电磁感应。
接下来，我们分析发电机的工作过程。
当励磁电流通过励磁绕组时，在转子上产生一个旋转的磁场。
接着，我们给转子加上一个初使转动力来启动发电机。
一旦发电机开始旋转，转子的磁场也会旋转，并且与定子绕组产生相对运动。
这时，定子绕组中的导线就会切割磁力线，从而产生变化的磁通量，从而导致感应电动势的产生。
由于转子上的磁场是不稳定的，所以感应电动势是交流的。
这个交流电就是我们常说的交流电。
此时，由于转子的运动，电动机会一直不断地从机械能转换为电能，从而产生交流电。
总结来说，交流电发电机的原理就是通过转子和定子之间的磁场和绕组的相互作用产生感应电动势，进而产生交流电。
在发电机工作过程中，励磁电流提供磁场，转子的旋转产生旋转磁场，磁场与定子绕组之间的相对运动引发感应电动势的产生。
交流电发电机具有高效、可靠、稳定的特点，是我们日常生活和工业生产中不可或缺的装置。
通过合理设计和优化结构，可以实现不同规格和容量的发电机，以满足各种不同场合和需求。
交流电发电机的应用范围广泛，既可以用于发电厂进行大规模的电力供应，也可以用于家庭、商业建筑和交通工具等小型装置的供电。
交流电发电机的出现和应用使得电力的生产、传输和使用变得更加方便和普及。
它为我们的现代社会提供了稳定可靠的电力供应，服务于各行各业，推动了经济的发展和社会的进步。
交流发电机的结构及检修
a）Y形接法； b）△形接法
单击此处添加大标题内容
单击此处可添加副标题
转子总成 功用——产生旋转磁场 基本组成——转子轴、两块爪极、磁轭、励磁绕组、集电环等。 转子轴上压装着两块爪极，爪极被加工成鸟嘴形状，爪极空腔内装有励磁绕组和磁轭。 滑环由两个彼此绝缘的铜环组成，压装在转子轴上并与轴绝缘，两个滑环分别与励磁绕组的两端相连。 1-集电环；2-转子轴；3-爪极；4-磁轭；5-励磁绕组
内搭铁型交流发电机 b）外搭铁型交流发电机
电刷引线接法
整流器 功用——将发电机定子绕组产生的三相交流电变换为直流电向外输出 组成——正、负整流板，二极管 交流发电机的整流器一般是由6只硅整流二极管组成三相全波桥式整流电路。分为正二极管（中心引线为正极）和负二极管（中心引线为负极）
整流板——又称散热板（铝制），用来安装硅整流二极管。
2.1.2 交流发电机工作原理及特性
交流发电机的工作原理
在发电机内部有一个由发动机带动的转子（产生旋转磁场）——励磁绕组通直流电，产生磁场使两块爪极磁化，形成N、S极交错排列的六对磁极，随转子旋转，形成旋转磁场 磁场外有定子绕组, 绕组有3组线圈(3相绕组)，3相绕组是对称的，彼此相隔120度 当转子旋转时，旋转的磁场使固定的定子绕组切割磁力线（或者说使定子绕组中通过的磁通量发生变化）而产生感应电动势。
交流发电机的构造
交流发电机的构造一般沟通发电机从整体上看，由一台三相同步沟通发电机和6只硅二极管构成的三相桥式全波整流器所组成。
如图所示：它主要由转子、定子、电刷、整流器、前后端盖、风扇、皮带轮等组成。
(一)转子功用：产生磁场组成：转子由铁心、励磁绕组(又称磁场绕组)爪极和滑环等，如图所示：爪极有两块，每块上有6个鸟嘴型磁极，两块爪极通过细花键压装在转子轴上，爪极间的空腔内装有磁轭。
磁轭有励磁绕组。
(二)定子功用：产生感应电动势组成：定子铁心和定子绕组等，结构如图所示：定子铁心一般由相互绝缘且内圆带槽的环状硅钢片叠成，定子绕组为三相对称绕组，安装在定子铁心的槽内。
三相绕组的连接方法一般采纳星形联结，绕组引线端子共有4个，三相绕组各引一个，中性点引出一个。
为了保证三相定子绕组能够产生频率和幅值相同、相位相差120度电位角的三相沟通电，定子绕组线圈的绕制和在定子铁心槽中的嵌入应符合肯定规律。
(三)整流器作用：将发电机定子绕组产生的三相沟通电变换为直流电。
一般由6只硅整流二极管散热板所组成。
整流二极管的工作电流大、反向耐压值高。
沟通发电机整流二极管有正极管和负极管之分，引出线为正极的二极管称为正极管，引出线为负极的二极管称为负极管。
如图所示。
三个正极管的外壳压装在散热板的三个孔中，这三只正极管的壳体和散热板一起成为发电机的正极，由固定散热板的螺栓(此螺栓与后端盖绝缘)通至外壳外，作为发电机的火线接线柱“B”(“S”、“十”、“A”或“电枢’’)，如图2—5所示。
三个负极管的外壳压装在后端盖的三个孔中，有些发电机装在另外一块散热板上，它们的外壳与发电机外壳一起成为发电机的负极。
硅二极管的安装示意图，如图2—6所示。
(四)端盖和电刷总成沟通发电机的前后端盖均由铝合金压铸或用砂模铸造而成，这是由于铝合金为非导磁性材料，可削减漏磁并具有轻巧、散热性能良好的优点。
为提高轴承孔的机械强度，增加其耐磨性，在发电机端盖的轴承孔内镶有钢套。
汽车交流发电机结构与原理
图3-13定子总成实物照片
三相绕组的连接方法可分为星形连接和三角形连接两种。
星形连接是每相绕 组的一根线头都接 至公共接点，另外 三根线头分叉成Y 形。
所以，星形连接又 称Y形连接。星形 连接有低速发电性 能好的优点，所以 目前车用发电机多 采用星形连接。
图3-14a 定子绕组的连接方法（星形连接）
交流发电机与电压调节器配合工作，其主要任务是对除 起动机以外的所有用电设备供电，并向蓄电池充电。
ห้องสมุดไป่ตู้
3.1交流发电机的构造与工作原理
3.1.1汽车用交流发电机的分类 1.按总体结构分 1）普通交流发电机
普通交流发电机（图 3-1）的应用最为普 遍，如东风EQ1090 型载货汽车用JF132 型交流发电机，解放 CA1091型载货汽车 用JF1522A型交流发 电机等。
2）水冷式发电机
在高档轿车上，出于降低运行噪音和增强冷却效果的考 虑，多采用新型水冷式(water-cooled )发电机。
图3-8 宝马车配装的水冷式交流发电机
3.1.2交流发电机的构造
图3-9 国产JF系列交流发电机结构图 1—电刷；2—弹簧；3—盖板；4—转子总成；5—定子总成；
6—定位圈；7—前端盖；8—风扇；9—带轮；10—后端盖
3）带泵交流发电机
带泵交流发电机 是带有真空泵的 交流发电机，如 JFWBZ27型交 流发电机等。
龙口中宇 JFWBZ27带泵交流发电机
带泵交流发电机
4）无刷交流发电机
无刷交流发电机（brush-less alternator）是无电刷、 滑环结构的交流发电机。如福建仙游电机厂生产的JFW14X 型交流发电机和山东龙口中宇电机厂生产的 JFWBZ27交流 发电机。

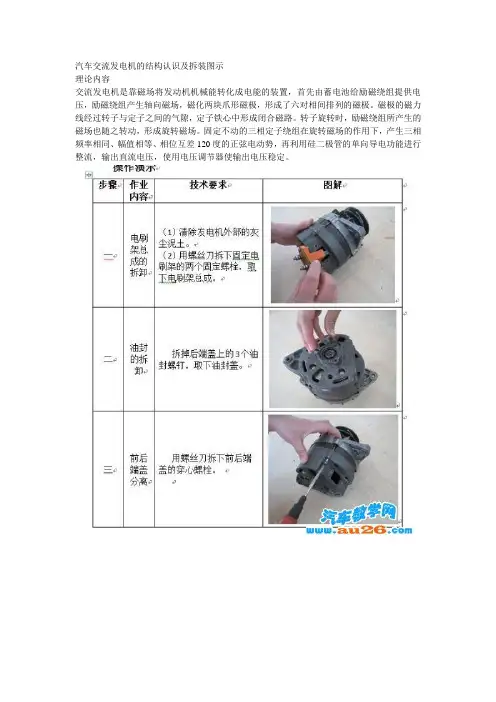

汽车交流发电机的结构认识及拆装图示
汽车交流发电机的结构认识及拆装图示
理论内容
交流发电机是靠磁场将发动机机械能转化成电能的装置，首先由蓄电池给励磁绕组提供电压，励磁绕组产生轴向磁场，磁化两块爪形磁极，形成了六对相间排列的磁极。
磁极的磁力线经过转子与定子之间的气隙，定子铁心中形成闭合磁路。
转子旋转时，励磁绕组所产生的磁场也随之转动，形成旋转磁场。
固定不动的三相定子绕组在旋转磁场的作用下，产生三相频率相同、幅值相等、相位互差120度的正弦电动势，再利用硅二极管的单向导电功能进行整流，输出直流电压，使用电压调节器使输出电压稳定。
交流发电机的组成及各个部件的作用
在交流发电机中，各个部件都扮演着重要的角色，共同构成了这一重要设备。
以下是对交流发电机组成及各个部件作用的深入探讨：一、定子部分1. 电磁铁心定子部分的主要组成为电磁铁心，它是由硅钢片叠压而成的，其作用是传导电磁感应和减小能量损耗。
2. 定子线圈定子线圈是交流发电机中的重要组成部分，它由导线绕制而成，主要作用是产生电磁感应，使得定子部分能够产生电动势。
3. 定子绕组接线柱定子绕组接线柱将定子线圈连接起来，使得其可以形成闭合回路，从而实现电能转换。
二、转子部分1. 转子线圈转子部分的主要组成是转子线圈，它同样由导线绕制而成，主要作用是在磁场的作用下感应出电动势，并引起电流的流动。
2. 转子轴转子轴是转子部分的支撑结构，其作用是支撑转子线圈的同时传递其产生的电能。
3. 转子滑环及碳刷转子滑环和碳刷是用来供电给转子线圈的重要部件，它们能够确保转子线圈能够获得稳定的电能供应。
三、其他部分1. 机壳机壳是交流发电机的外壳，其作用是保护内部的各个部件，并且起到隔离和散热的作用。
2. 轴承和润滑系统轴承和润滑系统是用来减小发电机内部部件的磨损和摩擦力，并且保证其正常运转的重要装置。
通过以上对交流发电机组成及各个部件作用的讨论，我们可以看到交流发电机是一个由多个部件组成的复杂系统，每个部件都发挥着重要的作用。
而了解这些部件的作用可以帮助我们更深入地理解交流发电机的工作原理和机理。
在我看来，交流发电机的每个部件都是不可或缺的，只有各个部件协同工作，才能确保交流发电机的正常运转。
深入了解交流发电机的组成及各个部件的作用，也有助于我们更好地维护和保养这一重要设备，确保其长时间稳定运行。
通过深入探讨交流发电机的组成及各个部件的作用，可以帮助我们更全面、深刻和灵活地理解其工作原理，同时也能够更好地维护和保养交流发电机，确保其正常运转。
交流发电机是利用电磁感应原理将机械能转换为电能的重要设备。
它的各个部件都起着至关重要的作用，共同构成了这一复杂的系统。
全程图解电器课件-第二章 发电机
题目第二章发电机好好学习天天向上，每天进步一点点，做终生汽车维修人！Contents Page目录页发电机9.交流发电机的分类（1）按结构分类1）外装电压调节器式交流发电机在载货汽车和大型客车上应用较普遍,如东风EQ1090型载货汽车使用的JF132型交流发电机,解放CA1O91型载货汽车使用的JF1522A型交流发电机等。
2）整体式交流发电机（内装电压调节器式）内装电压调节器式交流发电机多用于轿车,如一汽奥迪、上海桑塔纳等轿车用JFZ1913Z型交流发电机。
3）带泵交流发电机带泵交流发电机多用于柴油车,在发电机后端带有真空制动助力泵,如图2-1所示交流发电机。
（3）按装用的二极管数量分类1）6管交流发电机其整流器由6只硅二极管组成,这种型式应用最为广泛,如东风EQ1090车使用的JF132型、解放CA1O91型车使用的JF1522A、JF152D型交流发电机等。
2）8管交流发电机指具有两个中性点二极管的交流发电机,其整流器总成共有8只二极管,如天津夏利TJ71OO，微型轿车所用的JFZ1542型交流发电机。
3）9管交流发电机指具有三个励磁二极管的交流发电机,其整流器总成共有9只二极管,如北京BJ1022型轻型载货车用的JFZ141型交流发电机。
4）11管交流发电机指具有中性点二极管和励磁二极管的交流发电机,其整流器总成共有11只二极管。
如东风EQ1118载货车用JFW2621型发电机、桑塔纳轿车所用的JFZ1913Z型交流发电机。
5）大众辉腾12管水冷交流发电机，恒定输出190A的电流。
短期峰值输出可达300A。
发电机包含被一个转子绕组激励的6个定子绕组如图2-3、2-4所示。
11.定子总成结构定子总成也称电枢,是由铁芯和三相绕组组成,它的作用是产生和输出三相交流电。
定子槽内置三相对称绕组,每相绕组匝数相等,彼此相差120°相位角度。
三相绕组的一端共同连接在一起,形成发电机的中性点。
三相发电机原理
三相发电机原理三相发电机是一种常见的交流电发生器，其原理是利用电磁感应现象将机械能转化为电能。
下面我们将详细介绍三相发电机的原理。
1. 电磁感应原理在导体中产生电动势的基本原理是电磁感应。
当导体在磁场中运动时，由于导体内部存在自由电子，因此会在导体两端产生电势差，即产生电动势。
根据法拉第定律，当一个导体在磁场中运动时，所感应出来的电动势大小与导体长度、磁场强度、运动速度和角度等因素有关。
2. 三相交流发电机结构三相交流发电机主要由转子和定子两部分组成。
其中转子是旋转部分，由永磁铁或者线圈构成；而定子则是静止部分，由三个相互平衡的线圈组成。
3. 三相交流发电机工作原理当转子旋转时，其中的永磁铁或线圈会在定子内部形成一个旋转磁场。
这个旋转磁场会穿过定子中的三个线圈，并且每个线圈都被放置在一个不同的位置，使得它们分别处于旋转磁场的不同位置。
由于每个线圈都被放置在不同的位置，因此它们所感应出来的电动势也是不同的。
当三个线圈中任意一个线圈所感应出来的电动势最大时，另外两个线圈所感应出来的电动势则为零。
这样就形成了一个三相交流电源，其中每个相位之间相差120度。
这三相电源可以通过连接到负载上来产生交流电。
4. 三相交流发电机优点与单相交流发电机相比，三相交流发电机有以下优点：（1）输出功率更高：由于三个线圈可以同时工作，因此输出功率更高。
（2）输出稳定：由于三个线圈之间互为平衡，因此输出稳定性更高。
（3）体积更小：由于输出功率更高，体积也会更小。
5. 总结通过以上介绍可知，三相发电机是利用磁场和导体运动产生电动势的原理来产生交流电。
其结构简单、效率高、输出稳定性好等优点使得它成为了工业生产中常用的一种发电设备。
交流发电机的组成
1 交流发电机的组成：一般由转子总成、定子总成、整流器总成、端盖、皮带轮、风扇等组成。
1－后端盖2、3、4－碳刷及碳刷架5－整流板6－二极管7－转子8－定子总成9－前端盖10－风扇11－皮带轮（1）转子总成：转子的功用是产生旋转磁场。
转子由爪极、磁轭、磁场绕组、导电滑环、转子轴组成：1－导电滑环2－转子轴3－爪极4－磁轭5－磁场绕组转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组(转子线圈)和磁轭。
导电滑环由两个彼此绝缘的铜环组成，导电滑环压装在转子轴上并与轴绝缘，两个导电滑环分别与磁场绕组的两端相连。
当两导电滑环通过碳刷通入直流电时，磁场绕组中就有电流通过，并产生轴向磁场，当发电机转子轴在发动机的驱动下旋转时，即磁场同步旋转。
（2）定子：定子的功用是产生三相交流电。
定子由定子铁心和定子绕组成：定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。
定子绕组有三个线圈，又称为三相绕组。
三个线圈的连接方式有星形接法（Y接）或三角形接法，都能产生三相交流电。
三相绕组的星形接法：星形接法星形接法应用于汽车大部分的发电机，三个线圈的公共端称为中性点，用N表示，中性点N常用于控制充电指示系统。
三相绕组的三角形接法：三角形接法三角形接法用利于提高发电机的输出功率。
三相绕组的必须按一定要求绕制,才能使之获得频率相同、幅值相等、相位互差120°的三相电动势。
（3）整流器：发电机的三相绕组输出的是三相交流电，而汽车用电系统采用的直流电，在发电机内部设有整流器，用于将交流电转变为直流输出。
关于整流器原理和结构将在下面的章节中详细介绍。
2 交流发电机产生三相交流电的原理：发电机的定子和转子图（1）转子线圈必须通电产生磁场：通过F和E接柱为转子线圈供电，转子线圈通电产生磁场；（2）发动机工作驱动转子旋转：即是磁场旋转，定子线圈切割磁力线，在定子线圈中产生交流电。
因三个定子线圈的布置决定了三个线圈产生的交流电相位互错120度，的以称为三相交流电。
工程机械发电机 交流发电机结构原理
JFl32型交流发电机组件图
1）转子
转子的功用是产生磁场。转子 由爪极、磁轭、励磁绕组、滑环、 转子轴等组成。
交流发电机的转子总成
交流发电机转子分解图
1－滑环 2－转子轴 3－爪极 4－磁轭 5－励磁绕组
2）定子
定子的功用是产生交流电。 定子安装在转子的外面，和发电机的前后端盖固定在一起，当转
二、整流电路工作原理 1.整流电路工作原理
六管交流发电 机的整流电路
九管交流发电 机的整流原理
2.交流发电机励磁方式
工程机械用交流发电机的励磁方法是由他励方式 到自励发电的一个过程。由于工程机械用交流发电机 转子的剩磁较弱，不能利用磁极的剩磁自励发电，所 以需要外接直流电源。交流发电机只有在较高转速 时，才能自励发电。交流发电机在低速运转时，采用 他励方式，即由蓄电池提供励磁电流来增强磁场，使 发电机发电满足工程机械上用电的要求。发电机的发 电电压随发动机转速升高而上升。当发电机输出电压
电刷组件
4）前后端盖
端盖一般分两部分（前端盖和后端盖），起支撑转子、定子、整流 器和电刷组件的作用。端盖一般用铝合金铸造，一是可有效的防止漏磁， 二是铝合金散热性能好。后端盖上装有电刷组件。
5）风扇
风扇安装在前端盖外侧的转轴上，在发电机工作 时随发电机转轴一同运转，对发电机进行冷却。
6）整流器
例举：JFZl913Z型交流发电机（桑、奥迪100 ），电压为12V、电流大于 90A、第13次设计，调整臂在左边的整体式交流发电机
四、交流发电机拆卸
（3）
（2）
（1）
拆掉发电机电 缆和连接器 拆掉蓄电池负 极端子电缆
取下发电机传 动皮带，拆下 发电机和支架
实训指导
三相交流发电机原理
三相交流发电机原理
三相交流发电机原理是目前常用的发电机之一，它的工作原理是基于电磁感应的原理。
当导体在磁场中运动时，导体内部的自由电子会受到磁场力的作用而发生移动，从而产生电动势，这就是电磁感应现象。
三相交流发电机的结构如下：转子上有三个绕组，每个绕组上的绕制方向相差120度。
当转子开始旋转时，它的三个绕组就会在磁场中产生三个交变电动势。
这三个电动势的大小和相位差会随着转子的旋转而变化。
在发电机中，旋转的转子通过传动装置与发电机的定子连接，定子上的绕组与转子上的绕组相互作用，从而产生电能。
三相交流发电机的工作原理可以用以下几个步骤来说明：
1. 磁场形成：在发电机的定子上，通过通电的电枢产生磁场，磁场的方向垂直于定子上的绕组。
2. 电动势产生：当转子开始旋转时，它的三个绕组就会在磁场中产生三个交变电动势。
这三个电动势的大小和相位差会随着转子的旋转而变化。
3. 电能转换：三个电动势通过定子上的绕组，产生三相交流电流。
这些电流可以通过变压器进行升压或降压，并通过输电线路输送到电网上。
4. 控制电压：发电机的输出电压可以通过改变磁场的强度或转速来控制。
三相交流发电机的优点在于输出电压稳定、功率大、效率高、噪音低、寿命长等。
因此，它被广泛应用于工业、农业、交通等领域中，是现代化社会中不可或缺的电力设备之一。
三相交流发电机是一种基于电磁感应原理的电力设备，它通过转子上的三个绕组在磁场中产生三个交变电动势，从而产生电能。
其优点在于输出电压稳定、功率大、效率高、噪音低、寿命长等，是现代化社会中不可或缺的电力设备之一。
汽车交流发电机的结构
电刷组件的检测
电刷组件的检测电刷和电刷架应无破损或裂 纹，电刷在电刷架中应活动自如，不得出 现卡滞现 象。电刷露出电刷架部分的长度叫电刷长度， 电刷长不应超出磨损极限（原长的1/2）， 否则应更换。 电刷弹簧压力应符合标准，一般为 2～3N，将电刷压入电刷架使之露出部分约 2mm，弹簧压力过小应更换。
发电机使用与维护
交流发电机与调节器的结构简单，维护方便，若正确使用， 不仅故障少而且寿命长。若使用不当，则会很快损坏。因 此在使用和维护中应注意以下几点： 1.蓄电池的极性必须是负极搭铁，不能接反。否则，会 烧坏发电机或调节器的电子元件； 2.发电机与蓄电池之间的连接要牢靠，如突然断开，会 产生过电压损坏发电机或调节器的电子元件； 3.发电机运转时，不能用试火的方法检查发电机是否发 电，否则会烧坏整流二极管； 4.一旦发现交流发电机或调节器有故障，应立即检修， 及时排除故障，否则会引起更大故障或蓄电池亏电，致使 汽车不能行驶；
整流器的功用是将发电机定子绕组产生的交流电变 换为直流电。一般由6只整流硅二极管和安装二极管的散热板组 成。目前国内外采用的硅整流发电机均为负极搭铁
整流器
图3-10
整流器实物与硅二极管连接图
整流原理整流器是将交流电转换成直流电的一种装置，
在车用发电机中，一般采用三相桥式整流电路作整流器。
整流器一般有以下四种形式：
发电机检修
1，磁场绕组的检查：
用万用表检查磁场绕组，磁场绕组若有断 路、短路和搭铁故障时，一般需要更换转子 总成或重绕 磁场绕组。
图3-17（a） 磁场绕组的检测
图3-17
磁场绕组的检测
2、定子绕组的检查： 用万用表按图检查三相绕组的电阻，检查定子绕组的绝缘 情况，检查绕组有无搭铁。
三相同步交流发电机工作原理
三相同步交流发电机工作原理三相同步交流发电机是一种常见的发电机，它是由转子和定子两部分组成。
转子是由磁极组成，而定子则是由三个相互独立的绕组构成。
这三个绕组分别称为A、B、C相绕组，它们之间的夹角为120度。
当转子旋转时，磁极会在定子上产生交变电动势，从而使发电机输出交流电。
三相同步交流发电机的工作原理可以分为两个方面：磁场和电路。
首先是磁场方面。
在三相同步交流发电机中，转子上的磁极会在定子上产生磁场。
这个磁场是由直流激励器提供的直流电源产生的。
当直流激励器提供直流电源时，它会通过旋转换向器将直流信号转换为交变信号，然后通过旋转整流器将交变信号变回直流信号，并提供给发电机的旋转部分。
这样就能够保证在转子上形成一个恒定的磁场。
其次是电路方面。
当发电机开始运行时，它会产生一个初级感应电动势，在定子绕组中形成一个初级感应电流。
这个初级感应电流会在定子绕组中产生一个磁场，这个磁场与转子上的磁场相互作用，从而使转子开始旋转。
随着转子的旋转，它会在定子绕组中产生一个交变电动势，这个交变电动势会通过三个相互独立的绕组输出三相交流电。
三相同步交流发电机的输出电压和频率是由旋转速度和定子绕组数目决定的。
当发电机运行时，它必须保持恒定的旋转速度，否则输出电压和频率就会发生变化。
为了保持恒定的旋转速度，发电机通常会与调速器和稳压器配合使用。
调速器可以控制发电机的旋转速度，在负载变化时自动调整输出功率。
稳压器则可以控制输出电压，在负载变化时自动调整输出电压。
总之，三相同步交流发电机是一种常见的发电机，它能够通过恒定的磁场和初级感应电流产生三相交流电。
它需要与调速器和稳压器配合使用才能保持恒定的旋转速度和输出功率。
交流测速发电机的基本结构
交流测速发电机的基本结构
交流测速发电机可分为同步测速发电机和异步测速发电机两类。
异步测速发电机可以分为空心杯转子异步测速发电机和笼式转子异步测速发电机两种。
同步测速发电机是以永久磁铁作为转子的交流发电机。
由于输出电压和频率随转速同时变化，又不能判别旋转方向，使用不便，在自动控制系统中用得很少，主要供转速的直接测量用。
笼式转子异步测速发电机与交流伺服电动机相似，因输出的线性度较差，仅用于要求不高的场合。
在自动控制系统中，目前应用的交流测速发电机主要是空心杯转子异步测速发电机，其结构与空心杯转子交流伺服电动机相似，主要由内定子、外定子及在它们之间的气隙中转动的杯形转子所组成。
励磁绕组、输出绕组嵌在定子上，彼此在空间相差90°。
杯形转子是由非磁性材料制成。
当转子不转时，励磁后由杯形转子电流产生的磁场与输出绕组轴线垂直，输出绕组不感应电动势;当转子转动时，由杯形转子产生的磁场与输出绕组轴线重合，在输出绕组中感应的电动势大小正比于杯形转子的转速，而频率和励磁电压频率相同，与转速无关。
反转时输出电压相位也相反。
杯形转子是传递信号的关键，其质量好坏对性能起很大作用。
由于它的技术性能比其他类型交流测速发电机优越，结构不很复杂，同时噪声低，无干扰且体积小，是目前应用最为广泛的一种交流测速发电机。
交流发电机的基本结构
交流发电机的基本结构
交流发电机由以下主要部件组成：
1. 定子
•固定且不运动的部分。
•由铁芯、绕组槽和绕组组成。
•绕组槽中嵌有导线，形成线圈。
2. 转子
•旋转的部分。
•由铁芯、槽和绕组组成。
•转子绕组中通电，产生磁场。
3. 气隙
•定子和转子之间的空间。
•磁通在气隙中流动。
4. 励磁系统
•为转子绕组提供电力的系统。
•可以是直流或交流励磁。
5. 端盖
•封闭定子和转子的端部。
•提供轴承支撑和冷却。
6. 风扇
•冷却发电机内部的部件。
7. 轴承
•支撑转子并允许其旋转。
工作原理
1.励磁：励磁系统为转子绕组通电，产生磁场。
2.磁通：转子磁场穿过气隙，与定子绕组相连。
3.电动势（EMF）：磁通的变化在定子绕组中感应出电动势（EMF）。
4.电流：电动势驱动电流在定子绕组中流动。
5.旋转磁场：定子中的电流产生一个旋转磁场。
6.转子磁场：转子磁场与旋转磁场相互作用，产生扭矩，使转子旋转。
交流发电机的类型
•同步发电机：转子速度与定子产生的磁场速度同步。
•异步发电机（感应发电机）：转子速度低于磁场速度，产生感应电流。
凸极发电机纵轴横轴电抗关系
凸极发电机纵轴横轴电抗关系一、引言凸极发电机是一种常见的交流发电机，其结构简单且可靠性高。
在实际应用中，凸极发电机的性能与其电抗有着密切的关系。
本文将从纵轴和横轴两个方面介绍凸极发电机与电抗之间的关系。
二、凸极发电机1. 凸极发电机的结构凸极发电机由转子和定子两部分组成。
转子上有许多“凸起”，称为凸极，定子上有相应数量的线圈，称为绕组。
2. 凸极发电机的工作原理当转子旋转时，由于磁通线与绕组线圈相互作用，产生感应电动势。
这个感应电动势随着转子旋转而改变，最终形成交流输出。
三、纵轴电抗1. 纵轴定义纵轴是指在凸极发电机中垂直于转轴方向的方向。
2. 纵轴电抗定义纵轴电抗是指在纵轴方向上产生的感应反抗力。
3. 纵轴电抗计算公式纵轴电抗Kz可以通过以下公式计算：Kz = 2πfLz其中，f是电源频率，Lz是纵轴绕组的自感系数。
4. 纵轴电抗与发电机性能的关系纵轴电抗越大，发电机的输出功率越小。
因此，在设计凸极发电机时，需要合理控制纵轴电抗。
四、横轴电抗1. 横轴定义横轴是指在凸极发电机中平行于转轴方向的方向。
2. 横轴电抗定义横轴电抗是指在横轴方向上产生的感应反抗力。
3. 横轴电抗计算公式横轴电抗Ky可以通过以下公式计算：Ky = 2πfLy其中，f是电源频率，Ly是横轴绕组的自感系数。
4. 横轴电抗与发电机性能的关系横轴电抗越大，发电机的输出功率越小。
因此，在设计凸极发电机时，需要合理控制横轴电抗。
五、总结凸极发电机中纵、横两个方向上的感应反抗力即为纵、横两个方向上的电抗。
这两个电抗与发电机的输出功率有着密切的关系。
在设计凸极发电机时，需要合理控制纵、横两个方向上的电抗，以达到最佳的输出功率。
