一、参考引用文件
《供配电系统设计规范》（GB500252）
《中国南方电网城市配电网技术导则》（Q/CSG10012）
《中国南方电网县级电网规划设计导购》
《10KV及以下变电所设计规范》（GB50053）
《低压配电设计规范》（GB5004）
《3~110kV高压配电装置设计规范》（GB50060）
《通用用电设备配电设计规范》（GB50055）
《电力装置的继电保护和自动装置设计规范》（GB50062）
《电力装置的电测量仪表装置设计规范》（GBJ63）
《电力工电缆设计规范》（GB50217）
《并联电容器装置设计规范》（GB50227）
《66kV及以下架空电力线路设计规范》（GB50061）
《民用建筑电气设计规范》（JGJ/T16）
《交流电气装置的接地》（DL/T 61）
中国南方电网公司《10kV及以下业扩受电工程典型设计（2014版）》《南方电网公司10kV用电客户电能计量装置典型设计》（Q/CSG113007）《南方电网公司低压用电客户电能计量装置典型设计》（Q/CSG113006）贵州电网公司《贵州电网电能计量装置设计及安装技术导则》（修订版）。
供电工程规划设计方案示例

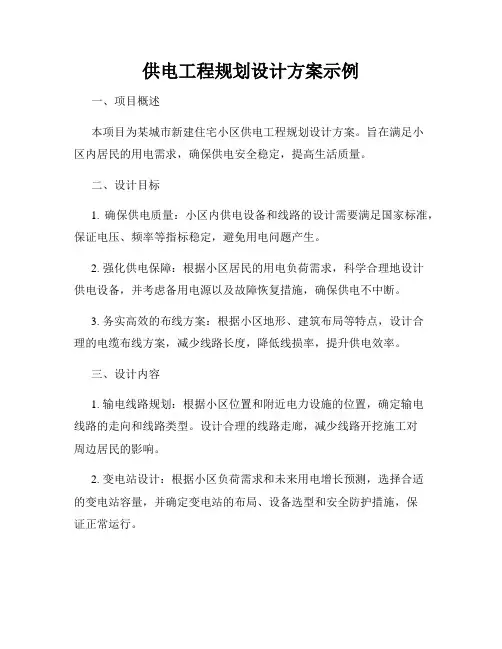

供电工程规划设计方案示例一、项目概述本项目为某城市新建住宅小区供电工程规划设计方案。
旨在满足小区内居民的用电需求，确保供电安全稳定，提高生活质量。
二、设计目标1. 确保供电质量：小区内供电设备和线路的设计需要满足国家标准，保证电压、频率等指标稳定，避免用电问题产生。
2. 强化供电保障：根据小区居民的用电负荷需求，科学合理地设计供电设备，并考虑备用电源以及故障恢复措施，确保供电不中断。
3. 务实高效的布线方案：根据小区地形、建筑布局等特点，设计合理的电缆布线方案，减少线路长度，降低线损率，提升供电效率。
三、设计内容1. 输电线路规划：根据小区位置和附近电力设施的位置，确定输电线路的走向和线路类型。
设计合理的线路走廊，减少线路开挖施工对周边居民的影响。
2. 变电站设计：根据小区负荷需求和未来用电增长预测，选择合适的变电站容量，并确定变电站的布局、设备选型和安全防护措施，保证正常运行。
3. 配电装置设计：根据小区的用电需求，设计配电柜、开关设备等配电装置。
考虑到小区内的用电稳定性，管理方便性以及供电设备的可维护性，制定合适的设计方案。
4. 低压配电设计：基于小区不同户型和用电负荷预测，制定低压配电方案。
确定配电箱、导线规格等细节，并合理配置，确保用电均衡和供电安全。
5. 照明设计：根据小区道路、公共场所和居民楼的需求，设计合理的照明方案。
优化照明设备选型，提高照明质量，降低能耗。
四、施工要求1. 施工材料：供电工程施工需要使用符合国家标准的材料，确保耐久性和安全性。
2. 施工工艺：根据供电设备和线路的特点和要求，制定施工工艺方案，确保施工质量和工期的控制。
3. 安全措施：在施工过程中，必须严格遵守安全操作规范，保证工作人员的安全和周边居民的生活不受干扰。
五、运维管理1. 建立设备台账：对供电设备进行台账管理，记录设备型号、数量、安装时间等信息，并进行定期巡检和维修，保证设备的正常运行。
2. 应急响应措施：建立应急预案，对可能出现的故障和突发事件进行预测和应对措施的制定，以确保小区居民的供电安全。
供电工程方案说明
供电工程方案说明一、项目概况本项目位于XX省XX市，项目总用地面积约XX平方米，总建筑面积约XX平方米，建设内容包括XXX。
作为该项目的供电工程设计方案，将充分考虑项目的用电需求和供电环境，合理规划供电设备和线路，确保项目供电安全可靠、节能高效。
二、用电负荷分析1. 项目用电负荷分析根据项目建设内容和用电设备规模，预估项目的用电负荷主要包括生产设备用电、办公用电和生活用电三部分。
其中，生产设备用电主要包括XXX，办公用电主要包括XXX，生活用电主要包括XXX。
通过对各部分用电设备的数量和功率进行统计和分析，初步估算项目的用电负荷为XXX千瓦。
2. 用电负荷峰值分析在考虑项目的用电负荷峰值时，主要需考虑生产设备的启动电流、办公设备的集中开机和空调、照明设备在某一时间段内的同时开启等因素。
通过对各种用电设备的启动特性和用电习惯进行分析，初步估算项目的用电负荷峰值为XXX千瓦。
三、供电环境分析1. 线路电压等级本项目所在地的供电电压等级为XXX千伏。
从供电可靠性和经济性考虑，本方案选择了XXX千伏的供电电压等级。
2. 网供能力分析根据供电部门的规划和调研数据，本项目所在区域的配网容量充足，能够满足项目的用电需求。
但在全国全行业电网治理建设的大背景下，为了配合国家大局，我们也将在项目电网方案中加入电能节约措施。
四、供电方案设计1. 主变及变电设备选择根据项目的用电负荷和供电环境分析，本方案选择了XXX千伏的主变电设备，并提出了三台、其中两台为一组的供电方案，实现了工程配网的冗余设计。
2. 配电线路选型在设计配电线路时，充分考虑线路的安全性和经济性，选择了XXX导线，以满足项目的用电负荷需求。
3. 配电间隔、开关设备选型根据用电设备的特性和用电负荷的要求，本方案设计了配电间隔和选择了相关开关设备，确保供电系统的安全可靠。
4. 低压配电系统设计在低压配电系统设计中，选择了XXX，采用了XXX开发有限公司的XXX设备，以满足项目对低压配电的要求。
配电工程方案
配电工程方案一、工程概述配电工程是指将变电站的高压电能通过变压器和开关设备降压后，分配给用户的线路系统。
配电工程是电力系统中非常重要的组成部分，直接关系到用户的用电安全、电能的质量和稳定性。
在实际工程中，配电工程需要考虑的因素非常多样化，包括用电负荷的大小、用电设备的特性、线路的布置以及工程投资和运行成本等。
因此，在设计配电工程时，需要充分考虑这些因素，并结合实际情况进行合理的规划和设计。
二、工程背景与要求本次配电工程为某市区一片新建住宅区的配电系统改造工程。
该住宅区目前的配电系统已经存在较长时间，部分线路老化严重，设备功率不足，给居民的用电带来了一定的安全隐患和电能的品质问题。
因此，经过综合考虑，市政府决定对该住宅区的配电系统进行全面改造。
本次工程的主要要求如下：1. 提高供电能力，保证居民的用电需求；2. 提高供电的可靠性和稳定性，减少停电的次数和时长；3. 优化线路布置，减少线损，提高供电的质量；4. 采用新型的配电设备和技术，提高安全性和智能化水平；5. 控制改造成本，确保工程的投资效益。
根据以上要求，我们将制定一个综合的配电工程方案，包括变电站建设、线路改造、配电设备更新等内容。
三、工程设计1. 变电站建设变电站是配电系统的核心设施，直接关系到供电的稳定性和可靠性。
在本次工程中，我们计划新建一座地面变电站，容量为10MVA。
变电站选址在住宅区的北侧，周边没有重要的建筑或者设备，符合安全的要求。
变电站将采用封闭式设计，配备完善的通风和防火设备，以确保设备的可靠运行。
同时，在变电站内部还将安装智能化的监控设备，对变压器、断路器等设备进行实时监测，及时发现并解决潜在的故障隐患。
2. 线路改造住宅区原有的供电线路多为老旧的架空线路，存在线损大、绝缘老化等问题。
因此，我们将对原有的线路进行全面改造，采用多层次的线路布置，减少线损，提高供电质量。
在新线路的设计中，我们还将加装过流保护装置、接地保护等设备，提高线路的安全性和可靠性。
变电所设计说明书
10kV供电工程变电所电气部分施工图设计设计说明书及材料表设计单位：设计证号:地址：日期：2015年9月批准：审核：校核：编写：目录1、工程概述 (1)2、设计依据 (1)3、卷册划分 (1)4、设计范围、管理模式 (1)5、设备布置及运输 (2)6、电气一次部分.................................................... 错误!未定义书签。
7、电气二次部分.................................................... 错误!未定义书签。
8、接地装置............................................................ 错误!未定义书签。
9、箱体.................................................................... 错误!未定义书签。
10、消防.................................................................. 错误!未定义书签。
11、其他要求.......................................................... 错误!未定义书签。
12、主要设备材料清册 (8)1、工程概述1.1 本工程为10kV供电工程。
1.2 本工程新建1×2000kVA变电所一座,设SCB10-2000kVA/10。
5±2×2。
5％/0.4kV （Uk％=6)干式变压器一台。
变电所位于主体建筑地上七层，由66kV八区变电所10kV森林线供电，电源取自森林线327＃变电亭10kV侧03间隔(高压隔离开关柜应采用相间及故障隔离功能的断路器)，电缆敷设至本变电所.1。
3 按照《供电方案答复单》要求,计量方式为高供高计，变电所安装负控装置,CT变比为150/5,功率因数为0。
新建居民住宅小区供配电设计
新建居民住宅小区供配电设计为促进社会经济发展，加快建设都市区，打造中原经济区核心增长极，规范居民住宅小区供配电设施建设，提高居民用电可靠性，新建居民住宅小区供配电方案的制定，应根据负荷性质和小区建设需求，以安全、可靠、经济、适用为原则，保障供电质量，满足居民生活对用电的需求。
标签：新建居民住宅小区；开闭所；中心配；区域配1 引言新建居民住宅项目配电设施范围上是指从上级公共电源网接入点至各住户“一户一表”电表箱止；上级公共电源网接入点至住宅区公建项目及商业用房、物业用房配电间低压出线的所有配电设施，包括变电站10千伏高压出线间隔（或高压电缆分支箱）、开闭所、配电所、高压进线、高压开关柜、变压器、400伏低压开关柜、低压线路、低压分支箱、户表箱、计量表等。
配电设施按国家标准及规范建设，坚持统一规划设计、统一招标投标、统一组织建设、统一管理维护、统一电费直抄到户的原则。
住宅项目建设单位负责按时足额支付住宅配电设施配套费，完成相关电缆沟、配电用房等土建工程配套建设；住建、规划等部门负责指导协调，物价部门负责核算、调整配套费收取标准；供电企业负责配电设施建设、管理与维护工作。
2 工程内容2.1 新建居民住宅小区负荷性质的确定负荷分级要求，对居民住宅电力负荷分为三级：一级负荷：十九层及以上的高层住宅的消防用电等。
二级负荷：十层至十八层的高层住宅的消防用电。
三级负荷：一级和二级以外的负荷。
2.2 新建居民住宅小区供电容量基本配置标准2.2.1 新建居民住宅小区供电容量计算原则（1）居民生活变压器容量（kV A）=∑配置系数×面积（m2）；配置系数：居民生活0.038；（2）公建面积变压器容量（kV A）=∑配置系数×面积（m2）；配置系数：商业、写字楼、门面房、酒店、商场、会馆等：0.127；办公、学校、物业等：0.075；地下室、消防等：0.012。
（3）配置系数是综合考虑了同时率、功率因数、设备负载率等因素影响后，得出的数值。
新建居住区供配电设施规划设计导则
新建居住区供配电设施规划设计导则（试行）一、总则第一条为了规范江苏省新建居住区供配电设施建设，提高居民用户的供电可靠性和用电安全水平，根据江苏省《居住区供配电设施建设标准》（DGJ32/J11-2005）（以下简称“省居标”）、《电力用户业扩工程技术规范》（DB32/T1008-2007）及江苏省电力公司《配电网技术导则实施细则（试行)》，制定本导则。
第二条本导则规定了江苏省新建居住区供配电设施的规划、设计、建设所应遵循的主要技术原则，相关工作除应符合本导则的规定外，还应符合国家、行业、地方现行有关标准、规范和规程的规定。
第三条本导则是新建居住区供电方案制定的依据，在答复客户时，必须要求客户把方案所确定中压开关站、配电室的布点及线路通道纳入居住区详规设计中，并做好相关土建配套建设。
第四条本导则适用于各供电公司按照《江苏省新建居住区供配电工程价格管理暂行办法》（苏价工【2009】号414文）执行的新建居住区供配电设施建设。
二、术语和定义第五条下列术语和定义适用于本导则：1.居住区供配电设施：是指从电网电源点起至居民电能计量装置（含表箱、电表）及低压供电公建设施的产权分界处止的电气设施。
2.居住区用电负荷：包括居住区低压用电负荷和中压用电负荷。
3.居住区低压用电负荷：为居住区内所有居民基本配置容量与低压供电公建设施用电容量的总和。
4.居住区中压用电负荷：为居住区内所有中压用户报装容量（包括中压供电的公建设施用电容量）总和。
5.低压供电半径：指配电变压器低压桩头至用户计量表计之间的低压导线长度。
6.配置系数（Kp）：指配置变压器的容量（kVA）或低压配电干线馈送容量（kVA）与居住区低压用电负荷（kW）之比值，根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。
7.变压器配置容量＝低压用电负荷×配置系数（Kp）。
8.变压器设置容量＝变压器配置容量/0.8。
变配电工程施工方案
本项目为某住宅小区变配电工程，主要包括新建一座10kV变电所、10kV高压配电室、10kV低压配电室及室外高压配电线路等。
工程总投资约XXX万元，工期为XXX 个月。
二、施工组织设计1. 施工队伍（1）项目经理：负责整个项目的施工组织、协调、管理及质量控制等工作。
（2）技术负责人：负责施工技术指导、质量监督、安全管理等工作。
（3）施工员：负责现场施工组织、材料管理、施工进度控制等工作。
（4）质量员：负责工程质量检查、验收、整改等工作。
（5）安全员：负责施工现场安全管理、安全教育、安全检查等工作。
2. 施工进度计划（1）前期准备阶段：1个月（2）基础施工阶段：2个月（3）主体结构施工阶段：3个月（4）设备安装阶段：2个月（5）调试及验收阶段：1个月三、施工方法及技术措施1. 基础施工（1）根据设计图纸，进行基础开挖、垫层铺设、基础钢筋绑扎及混凝土浇筑等工作。
（2）确保基础施工质量，严格控制混凝土强度、钢筋保护层厚度等指标。
2. 主体结构施工（1）根据设计图纸，进行主体结构施工，包括墙、柱、梁、板等。
（2）确保主体结构施工质量，严格控制施工工艺、材料、尺寸等指标。
3. 设备安装（1）设备进场前，对设备进行检查，确保设备完好、符合设计要求。
（2）设备安装过程中，严格按照安装工艺进行，确保安装质量。
（3）设备安装完成后，进行调试，确保设备运行正常。
4. 室外高压配电线路施工（1）根据设计图纸，进行线路敷设、支架安装、导线架设等工作。
（2）确保室外高压配电线路施工质量，严格控制施工工艺、材料、尺寸等指标。
四、质量控制措施1. 严格按照设计图纸和施工规范进行施工，确保工程质量。
2. 加强施工过程中的质量检查，及时发现并解决质量问题。
3. 对施工人员进行质量教育，提高施工人员的质量意识。
4. 对施工材料进行严格检验，确保材料质量符合要求。
五、安全管理措施1. 施工现场设置安全警示标志，加强安全教育培训。
2. 严格执行安全操作规程，确保施工安全。
国网供电公司新建住宅配电工程建设技术规范
国网供电公司新建住宅配电工程建设技术规1 围本规规定了10千伏及以下新建住宅配电工程项目建设工程技术规的术语和定义、供配电建设原则、供配电方式及设计、设备选型、施工安装及验收。
本规适用于市规划区围新建居住区住宅供配电设施建设，改建居住区供配电设施建设可参照执行。
2 规性引用文件下列文件中的条款通过本标准的引用而成为本规的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 50052 供配电系统设计规GB 50053 《10千伏及以下变电所设计规》GB 50054 《低压配电设计规》JGJ/T16 民用建筑电气设计规DL/T448 电能计量装置技术管理规程DL/T825 电能计量装置安装接线规则DL/T599 《城市中低压配电网改造技术导则》GB 4208 外壳防护等级（IP 代码）DL/T5221 《城市电力电缆线路设计技术规定》DL/T698 低压电力用户集中抄表系统技术条件国家电网公司业扩工程技术导则国家电网公司配电网工程典型设计（2013年版）国家电网公司380/220V配电网工程典型设计（2014年版）省电力公司《城市中低压配电网改造技术细则》省电力公司文件豫电运维【2012】1287号3 术语和定义国家标准、行业标准及下列术语和定义适用于本规。
3.1 供电方案电力供应的具体实施计划。
供电方案包括：供电方式，负荷分级，供电电源位置，出线方式，供电线路敷设，供电回路数、走径、跨越，电能计量方式，电能质量及无功补偿，电能信息采集装置，重要负荷，保安电源配置，调度通信及自动化，非线性负荷治理，产权分界等容。
3.2 配置系数指配置变压器的容量（千伏安）或低压配电干线馈送容量（千伏安）与居住区低压用电负荷（千瓦）之比值，根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。
新建居民小区供电方案初步设计
新建居民小区供电方案初步设计朱秋荣国网河北省电力公司井陉县供电分公司050100摘要：居民住宅小区供电方案设计质量直接影响小区可靠供电和节能运行。
本文从提高小区供电可靠性、提高效能利用水平的思路出发，对住宅小区供电方案进行初步设计。
关键词：居民小区；供电方案；设计1引言近年来，随着城乡一体化进程的加快，各地的新建住宅小区悄然兴起，小区占地面积大、人口集中、楼房之间有较大的空间。
加之绿地、曲径、花园、水泵、商业以及灯饰等，丰富了小区的内涵。
因此，安全可靠、技术先进、经济合理的小区供电系统显得日趋重要。
2供电方案设计新建住宅小区供电方案包括10kV电源进线、配电变压器配置及布点、低压配电网设计三大部分。
2.110kV电源进线方案小区外围采用10KV架空绝缘导线，在小区入口处，由电缆引入小区箱变。
高压电缆采用埋地敷设，过道路或其他承重地段穿钢管保护。
对于具有一、二级供电负荷的小区采用两路10KV线路供电，而且10KV电源取自不同的变电站或不同10KV 母线，满足用电负荷的不同需求。
2.2配电变压器配置及布点箱变由于其结构紧凑，免维护、防护等级较高等优点广泛应用于各类住宅小区,以满足用户的用电需求。
箱变由高压室、变压室、低压室、电容室箱体结构组成，各室设有封闭门并加锁。
箱体采用特种钢板或铝合金板制作，能防止雨水和污物进入。
箱变的电气主接线一般为配电式。
（1）配电变压器的配置小区居民与商业用电统筹考虑配变容量。
首先要对负荷进行分级，分别计算出一、二、三级负荷容量，居民容量每户可按6KW考虑。
依据负荷大小选择合适的配变容量,配电变压器容量测算取同时系数0.65~0.7。
对于有一、二级负荷的小区由两台配变供电，两台配变电源分别取自小区的两路10KV电源。
此类负荷电源均由箱变内不同的配变低压出线直接提供，采用低压末端进行切换，以满足供电可靠性要求。
（2）箱变的布置箱变的选址应考虑低压供电半径最长不超过250米，一般安装在负荷中心，且不影响美观的绿化带或其他开发商要求的合适地方。
住宅小区供电规划设计说明
建设单位：设计单位：*****建筑设计有限公司二0一七年八月目录一、小区基本概况 (1)二、小区用电负荷预测 (1)三、小区供电网结构及供电设备选择 (23)四、10kv线路、各变电所及变压器配置 (26)附图:（1）小区10KV供电系统图（电规-01）（2）移交公用变电所位置及供电范围平面图（电规-02）（3）用户专用变电所位置及供电范围平面图（电规-02）*****设计院Anhui Huanyu Architecture Design Institute地址：合肥市望江东*****︱邮编：230011电话：0551-63*****00︱传真：0551-6*****608邮箱：ahhyadi@*****一、小区基本概况1、地理位置：*****御景小区位于亳州市杜仲路北侧，华佗大道东侧。
2、小区规模：该小区总建筑面积568046m2（地上建筑面积419470m2，地下建筑面积148576m2,）；其中，住宅377523m2（共3172户，为10层~33层的住宅建筑；共计26栋）；门面、商业、幼儿园等配套建筑面积41947m2 。
3、本期小区总负荷预测为25688kw，其中住宅（移交）容量为21096kw；用户（专用）共约4592kw。
变电所及主变详细见（变电所数量、容量配置表）。
移交公用变电所容量按0.6的配置系数进行配置。
4、本方案考虑地上一层设置开闭所二座，从不同的上级开关站引入四路10KV高压电源，当一路电源发生故障时，另一路电源不致同时损坏。
1#高压电源容量7365kVA，2#高压电源容量8800kVA，3#高压电源容量6630kVA，2#高压电源容量7450kVA，地上一层设置局管变配电所七座，局管总容量为22315kVA，地下车库内设自管变电所四座，幼儿园设置独立箱变，自管总容量7845kVA（其中备用负荷3030kVA,幼儿园为315kVA）。
每座自管变电所从开闭所不同分段母线引入两路10kV电源。
住宅小区变电站设置基本原则和方法
住宅小区变电站设置基本原则和方法摘要：本文通过对住宅小区变电站的设置原则的分析，讨论不同地区不同供电部门对变电站的设置的要求和区别。
关键词：变电站、供电导则、供电局、电缆敷设一、住宅变电站的基本概念和相关规范1、规范依据：《20KV及以下变电所设计规范》（GB50053-2013）《民用建筑电气设计规范》（JGJ16-2008）《电力工程电缆设计规范》（GB20217-2007）《建筑设计防火规范》）（GB50016-2014）《电缆敷设》（D101-1~7）当地供电部门的住宅小区供电导则2、变电站性质和形式：按使用性质分：电业站和用户站。
电业站：产权属于供电部门。
用户站：产权属于用户。
有些地区分为公变和专变。
按建设形式分：土建变（也称作室内变电站，有独立式、附建式），箱变（也称作预装式变电站，有美式箱变和欧式箱变）二、住宅变电站的具体设置:1、按供电局具体要求进行设置（上海、江苏等地区有当地供电局技术导则的并有相关变电站设计要求的，按此要求进行设置）。
下面以上海、江苏以及河南地区为例。
●用电负荷计算标准：每户8KW（小于120m2），每户12KW（121m2~150m2）,每户80W/m2(大于150m2)，办公楼按100 W/m2，商业、会所按100~150W/m2，物业配套按60 W/m2，车库、垃圾房按20~40W/m2。
充电桩按小区规划机动车位数10%配置，7KW/个计。
其他地区指标会略有不同。
●变压器配置容量计算方法：变压器配置容量=Ʃ（低压用电负荷）x Kp。
（Kp为配置系数：根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率，功率因素，设备负载率等因素确定）。
●供电半径居住区配电室应满足低压供电半径不大于150m。
供电部门此要求是考虑大楼垂直高度最多100m，加上水平半径150m，总共250m供电半径是符合电气设计原则的。
当有些小区是以多层为主时，水平半径适当放大，一般也可与供电部门沟通适当放大供电半径。
西安供电局新建住宅供配电设施规划设计实施细则-(弓秦锋修改版)
一、二级负荷所需容量根据开发建设单位提供的实际设备功率进行累计计算。
3.1.1快速计算住宅用电负荷、报批容量
4、建筑面积在300000㎡以上住宅区，应先做该项目电力规划设计，再行施工图设计。项目设计安装总容量≥30000kVA，采用110kV供电，由居住区开发建设单位结合城市规划提供110kV变电站的规划用地。
5、住宅区供配电方案的制定，应根据负荷性质和容量，按照安全、可靠、经济和便于管理的原则，以缩短低压供电半径，提高供电质量为目标，满足居民生活水平增长对用电的需求。
供电区域楼宇居民生活用电标准总负荷=∑（不同负荷标准户数×单位用电指标）
供电区域楼宇居民生活用电配置容量（KVA）=居民住宅标准总负荷（KW）×配置系数
技术常数=1/变压器经济负载率0.8/功率因数0.9=1.388
3.1.3快速估算报批总容量
估算项目总配置容量（kVA）=住宅用电配置容量+非住宅用电配置容量
3.2根据项目开发建设单位提供的用电需求（详细内容）进行设计，然后按照公变与专变设计总容量再审批电源：
3.2.1计算住宅用电负荷、配置容量
住宅小区内的公变变压器应按供电区域即供电楼宇总户数进行计算负荷、配置容量，配置系数其取值如表3。
9、
电能计量装置指包含各种类型计量表计(电能表)，计量用电压、电流互感器、及其二次回路、电能计量柜（箱）等。
10、
电能表计量箱（以下简称“表箱”）：能满足单（三）相电能表，开关和电气辅助元件分别装设在不同单元物理间隔的封闭箱体。
新建小区供电工程设计方案
新建小区供电工程设计方案一、项目背景随着我国城市化进程的不断推进，新建小区如雨后春笋般涌现。
为满足居民的生活需求，确保小区居民生活用电的稳定和安全，提高供电质量，我们特制定本供电工程设计方案。
本方案将根据国家电力行业标准和规范，结合小区具体情况，为新建小区提供一套安全、可靠、高效的供电系统。
二、设计原则1. 符合国家和地方电力行业标准及规范，确保供电系统的安全、可靠、高效运行。
2. 充分考虑小区未来发展需求，预留足够的供电容量，满足居民生活、休闲、娱乐等多元化用电需求。
3. 优化供电网络结构，降低线损，提高供电质量。
4. 节能环保，降低能耗，提高供电系统的运行效率。
5. 施工和维护方便，降低运行成本。
三、设计内容1. 供电方式：采用集中供电方式，即从电网引入一路电源进小区，通过小区变电站进行电压变换和分配，最终供电至每户居民。
2. 供电电压等级：根据国家电力行业标准，新建小区供电电压等级可分为高压侧和低压侧。
高压侧一般为10kV，低压侧为0.4kV。
3. 小区变电站：设置一座小区变电站，承担电压变换和电力分配功能。
变电站规模根据小区规划户数和用电负荷进行计算确定。
4. 供电网络：采用环网供电方式，确保供电可靠。
环网供电方式包括干线和支线，干线负责将电能从变电站传输至各个支线，支线负责将电能传输至每户居民。
5. 电缆选型：根据供电网络的设计，选择合适的电缆类型和规格。
电缆敷设应满足安全和维护要求，减少线路损耗。
6. 保护装置：设置相应的保护装置，包括过电流保护、漏电保护、短路保护等，确保供电安全。
7. 电能计量：设置电能计量装置，对居民用电进行计量，便于管理和收费。
8. 自动化系统：采用自动化控制系统，实现远程监控、故障报警、数据采集等功能，提高供电系统的运行管理水平。
四、施工及验收1. 施工过程中，严格遵循国家电力行业标准和规范，确保施工质量。
2. 施工完成后，进行验收，包括供电系统的安全性、可靠性、效率等方面。
小区供电工程设计方案
小区供电工程设计方案一、项目概况小区供电工程设计是建设小区电力系统的重要环节。
本小区供电工程设计方案是根据小区规划和用电需求，结合现有电力设施和技术条件，进行设计制定的。
本设计方案力求充分利用现有资源，确保供电系统的可靠性、安全性和经济性，同时满足小区居民的用电需求。
二、设计原则1. 可靠性原则：供电系统要具有高可靠性，确保小区居民的日常生活用电需要。
2. 安全性原则：供电系统要符合国家标准，确保供电过程中不发生安全事故。
3. 经济性原则：供电系统要在保证质量的前提下，尽量降低投资成本和运行成本。
三、用电需求分析小区内主要用电设备有居民住宅、商业和公共设施。
其用电需求主要包括照明、空调、电梯、电热水器等。
根据用电负荷曲线和负荷特性，小区的最大负荷为XXX千瓦。
四、供电工程设计1. 小区配电系统设计小区供电系统的主要部分包括变电站、配电线路和低压配电设备。
在配电系统设计中，应采用两段式供电结构，即主干线和分支线。
主干线采用架空线路，配电设备采用现代化的低压配电柜，以实现用电负荷分段控制。
2. 变电站设计变电站是小区供电系统的核心部分，其性能和可靠性直接影响小区供电质量。
本设计方案中，变电站采用单变双供的供电方式，主要设备包括变压器、高压柜和配电柜。
变电站应选择合适的容量和质量可靠的设备，确保供电系统的稳定性。
3. 配电线路设计为了提高供电系统的可靠性和安全性，配电线路应选择抗干扰能力强、绝缘性能好的电缆，并采取合理的敷设方式，避免与其他管线交叉，减少线路故障的可能性。
4. 保护措施为了保障小区供电系统的安全，应在主要设备和关键位置设置相应的保护装置，例如过载保护、短路保护、接地电阻检测等，以及对电气设备进行定期维护和检查。
五、环保措施在供电系统设计过程中，应注意节能、环保，选择符合国家标准的环保材料和设备。
同时，在施工过程中，严格按照环保法规进行施工，减少对周围环境的影响。
六、项目实施方案1. 施工组织设计在供电工程施工过程中，应制定周密的施工组织设计，明确各项工程的施工任务和责任，合理安排施工进度，确保工程质量和工期。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新建迎宾小区一期变电所供电工程卷册名称：变电所电气设计施工批准：审核：编制：**电力工程设计有限公司二O—五年五月目录1 工程概述............................................................... -1 -1.1 设计依据 ............................................................ -1 -1.2建设规模............................................................. -1 -1.3 设计方案概述....................................................... -1 -1.4设计范围............................................................. -1 -2 电气系统运行及相关参数................................................... -3 -2.1接入系统方案......................................................... -3 -2.2用电负荷计算......................................................... -4 -3 电气一次部分............................................................. -8 -3.1电气主接线........................................................... -8 -3.2过电压保护及接地..................................................... -9 -3.3电气设备布置及配电装置................................ 错误！未定义书签。
3.4电缆敷设........................................................... -10 -4 电气二次部分........................................................... -11 -4.1变压器保护测控装置 (11)4.2电气火灾自动报警系统............................................... -114.3 0.4kV 系统 ......................................................... -114.4 电量计量及负控装置 ............................................... -12 -工程概述1.1设计依据1•甲方设计委托书。
2•甲方提供①建筑土建综合布线管网预置施工图和电气设备分布，变压器位置及接入通道等相关资料。
3.国网**县供电有限公司《业扩现场勘查工作单（高压）》和技术方案说明书。
4.国家和电力行业设计相关规程规范电测量及电能计量装置设计技术规程DL/T 5137-2001交流电气装置①过电压保护和绝缘配合DL/T 620 —1997交流电气装置①接地DL/T 621-1997电力装置①继电保护和自动装置设计规范GB50062-2008导体和电器选择设计技术规定DL/T5222-2005高压配电装置设计技术规程DJ/T5352-2006低压配电设计规范GB 50054-2011供配电系统设计规范GB 50052-2009建筑电气常用数据04DX101-1城市配电网规划设计规范GB50613-2010住宅建筑电气设计规范JGJ242-2011全国民用建筑工程设计技术规范（2009）1.2建设规模迎宾小区位于**县迎宾路西南侧，小区建筑主体分二期建设；一期为#8-11号楼住宅小区（下称一期）和综合办公大楼。
小区一期建筑面积地上29359m2、地下6687m2主体建设均已完工且具备交房入住条件，需提供居民商住永久性常供市电，综合办公大楼建筑面积地上22098m 2、地下5552m 2主体在建。
二期为#1-7楼住宅小区（下称二期），计划建筑面积地上31000m2、地下6000m 2主体还未开工建设。
远期供电方案计划在综合办公大楼一层设计置附设式10kV配电室，方案配置详见附图（远期10kV供电路径图和电气一次图），一、二期住宅楼①10kV供电均引自综合办公楼10kV配电室。
由于综合办公楼主体在建，配电室短时间内无法建设投运，且一期主体配套建设基本完工计划近期交房，为解决迫切①居民用电问题，本期设计方案暂只涉及迎宾小区一期供电工程，并综合考滤小区一、二期住宅楼和综合办公大楼①用电分布来确定10kV供电走廊，预留综合办公大楼配电室和二期住宅楼及一期住宅楼变更接入用电通道。
1.3设计方案述一期主体建筑为四栋独立单元，地下一层、地上一十五层，楼高48.3米，建筑面积地上29359m2,地下6687m 2，均为高层建筑。
新建迎宾小区变电所工程为欧式箱变，设计安装容量2台630kVA变压器（合计1260kVA）及1台250kW柴油发电机，为小区住宅及配套商业、地下车库、公用物业、二级安保负荷等提供电源。
其中单相负荷共219户（包括住宅195户，店铺24户），三相荷共2户、分别是小区内配套幼儿园设计荷46kW 和预留小区配套公共设施用电。
变电所拟建于小区#9西北，0.4kV电源均由交联电缆引自小区变电所经电缆沟敷设至各单元楼内一层配电间设置XL立式配电柜。
#8-11号楼住宅、商用和物业用电表箱均集中设置于各单元一层配电间经计量后由电缆坚井敷设至用户终端三级配电箱。
二级负荷或安保用电及公共用电在变电所配置专用出线柜并设置集中计量。
公用出线柜一路引出线与备用柴油发电机母线联络，在常供电源侧设置双投四级隔离开关，并在柴油发电机房侧加装可实现自投不自复功能双电源切换箱。
1.4设计范围1、迎宾小区一期变电所供电工程内各级电压配电装置，绝缘配合及过电压保护，接地装置和电缆设施，继电保护及二次系统等。
2、迎宾小区变电所10kV接入电缆①敷设、路径选择和电气布置、系统方案设计。
3、迎宾小区#8-11单元楼住宿及商业用电①电缆敷设、路径选择、电气布置、低压系统接入和欧式箱变主接线方案设计4、本工程设计预留二级负荷（安保用电）及公共用电①电源接入间隔，二级负荷（安保用电）及公共用电负荷系统应由甲方另行委托设计。
二、电气系统运行及相关参数2.1接入系统方案1. 本工程系统主电源由10kV西福线949线路杉戈环网柜914开关间隔引出接入新增开关型一进两出电缆分接箱，原10kV西福线949线路杉戈环网柜914开关间隔所带丹霞幼儿园箱式变负荷改由新增电缆分接箱接入。
2. 新建迎宾小区一期变电所电缆走廊由新增电缆分接箱引出途经综合办公楼后接入一期（#9-#10 ）单元楼间YBM欧式箱变。
3. 电缆采用电缆沟内穿管直埋敷设，电缆沟双回排管预埋，其中一回远期备用。
4. 供电方式采用高供低计，10kV母线采用单母线供电，0.4kV采用单母线分段供电。
5.0.4kV电源均由电缆自小区变电所经电缆沟敷设至各单元楼内一层配电间设置XL 立式配电柜。
#8-11号楼住宅、商用和物业用电表箱均集中设置于各单元一层配电间经计量后由电缆坚井敷设至用户终端三级配电箱。
6. 二级负荷（安保用电）及公共用电均在变电所配置专用出线柜并设置集中计量，公用出线柜一路引出线与备用柴油发电机母线联络，在常供电源侧设置双投四级隔离开关，并在柴油发电机房侧加装可实现自投不自复功能双电源切换箱。
7. 为保证本工程二级负荷（安保用电）①供电可靠性，本工程设置1台250kW①柴油发电机作为应急电源。
2.2用电负荷1•负荷等级本建筑物应急照明、排水泵、消防排水泵、消防风机、消防电梯、公共照明、防排烟风机、正压风机等用电负荷等级为二级，其它设备用电负荷等级为三级。
2•负荷计算及无功补偿本工程设备安装总功率为2292kW，计算有功功率为1006kW，需要系数为0.44。
采用需要系数法进行负荷计算，计算结果详见附表；新建迎兵小区变电所供电工程动力负何表新建迎宾小区变电所供电工程照明负荷表本建筑物供电系统高压侧最大负荷运行时功率因数不小于0.95。
在配电室低压侧实行集中动态无功自动补偿，无功补偿总安装容量为300kvar。
3 电气一次部分3.1电气主接线1.10kV配电装置1OkV进线1回，主电源由1OkV西福线949线路杉戈环网柜914 开关间隔经电缆分接箱引出•2. 变压器容量为1260 kVA (2 >630kVA ) 欧式环网型箱变1座，变电所配置2台630kVA变压器。
0.4kV主变中性点直接接地，接地方式采用TN-C-S系统。
3.10kV采用单母线接线，0.4kV采用单母线分段接线方式。
4.为保证二级负荷(安保电源)供电可靠性，本工程配置1台250kW柴油发电机作为应急电源。
当市电停电时，由柴油发电机临时为二级负荷供电，平时由欧变公用出线柜一路引出线与备用柴油发电机母线联络在常供电源侧设置双投四级隔离开关，并在柴油发电机房侧加装可实现自投不自复功能双电源切换箱。
3.2主要电气设备、导体选择3.2.1变压器选用S11-M-630KVA型变压器，附冷却风机和温控器。
容量：2*630kVA ;额定电压：10 X2.5%/0.4kV ;阻抗电压：4.5% ;接线组别：D,Y n11 ;3.2.2 10kV配电装置1. 电缆分接箱为户外型，外壳防护等级不低于IP33。
出线间隔采用三工位SF6负荷开关组装。
2. 箱变为YBM欧式环网型，10kV进线开关柜采用金属封闭真空开关，可实现电动手动操作，弹簧操动机构，加装微机保护装置和UPS操作电源、充电电源取自变压器公用计量出线间隔，预留RTU自动化装置小室及端子排，自动化装置可适用于光纤、载波、无线、网络等多种通道，可实现对箱变①遥测、遥控、遥信。
3. YBM欧式箱变10kV出线柜采用组合型负荷开关，均可实现电动手动操作，弹簧操动机。
323 0.4kV配电装置1.0.4kV低压柜选用固定间隔低压开关柜，母线采用单母线分段，设置母联开关与两进线开关有有效闭锁，实现三合二功能。
2.进线柜和母联柜均选用万能式断路器，630A及以下开关选用塑壳断路器。
3•低压柜选用固定间隔低压开关柜，具体参数详见低压配电系统图。
