船舶结构与制图试卷以及答案校对：·试卷共3页·第1页武汉理工大学《船体结构与制图》试卷闭卷级班姓名学号题号一二三四五六七八九十总分得分得分评卷人一、填空题（每空2分，共30分）1．说明图形符号的意义。

双人沙发硬座靠椅金属铰接门非金属铰接门带缆桩罗经带扶手梯1. 船体图样通常分为总体图样、结构图样、舾装图样和工艺图样四类。

2. 甲板边线、外板顶线和舷墙顶线都是不反映实形的曲线。

3. 型线图应满足光顺性、协调性和投影一致（符合投影关系）的要求。

4. 总布置图中三个方向定位分别以 BL 、 C.L 和为基准。

得分评卷人二、简述（每题4分，共20分）1. 格子线几何定义？为什么要求格子线作图要精确？格子线是型线的积聚投影响。

是型线图的基础，直接影响其精度。

2. 船体主尺度包括的主要内容。

总长设计、水线长、垂线间长、型宽、型深、设计吃水、梁拱、舷弧。

3. 总布置图的表达有什么特点。

采用图形符号、省略尺寸。

4. 总布置中，主船体内各层甲板图、舱底图的剖切平面如何选择？投影轮廓线如何求作？剖切平面选在最下层甲板的下缘，取该甲板的轮廓线，从型线图中选取或作该甲板位置的水线。

校对：·试卷共3页·第2页5. 总布置图的哪个视图上能够表达船型、龙骨形式和推进器的形式？那些视图表达船舶的锚泊和系泊设备？侧面图；上甲板图得分评卷人三、作图题（共50分）1．某居住舱室，自15号肋位至20号肋位（肋距600），宽6个肋位，对称中线布置。

15号肋位围壁（后端壁）上，靠左舷设向内左开铰接门，宽600。

舱内两舷各布置一张单人床，宽700；靠前端壁（20号肋位）正中布置长桌一张1200x600；靠椅一把，400x500；舱室外，15号肋位围壁（后端壁）靠右舷设一上至上层甲板的斜梯：投影长2000，宽600，右高，带扶手。

(20)2．过A 点作横剖线，作B、C、D、E 的三面投影。

要求保留辅助线。

《船舶制图》习题集含答案

《船体制图》课习题集第一章船体制图的一般规定思考与练习一、简答题1．船体图样中的图线有哪些形式和规格？P132．写出船中符号、接缝符号、连续符号、肋位符号，并指出这些符号所表达的含义。

见附录二3．金属船体构件理论线标准的基本规定有哪几项？1、沿高度方向定位的构件，以靠近基线一边为理论线2、沿船长方向定位的构件，对于板材和对称的构件，以靠近船中一边为理论线3、沿船宽方向定位的构件，以靠近船体中线（CL）一边为理论线4、位于船体中线的构件，取其厚度中线为理论线书P34，其他规定见P36二、选择题1．细点划线简化表示 B 。

A．可见强构件 B.可见次要构件C．不可见强构件 D.不可见次要构件2．粗双点划线简化表示 A 。

A．不可见强构件 B.可见强构件C．不可见水密板材 D.不可见非水密板材3．全船性图样的肋位编号 C 。

A．按偶数标注 B.每档肋位都标C．隔5档肋距标注 D.隔10档肋距标注4．船体焊缝代号由四部分组成，其中必须标注的是 B 。

A．辅助符号 B.基本符号C．尺寸 D.焊接方法三、判断题（对的打“√”，错的打“×”）1．轨道线表示不可见水密板材投影。

（√）2．倾斜度尺寸标注方法是标注倾斜角度。

（×）3．曲线定形尺寸可以直接标在图中。

（错）4．标注单边V型焊缝符号时，箭头要指向无坡口一侧。

（带有）（错）四、绘图题2．在习图2-1-1上补标板和型材的理论线(用ML表示)位置。

习图2-1-1 理论线位置标注练习第二章型线图思考与练习一、简答题1．定线曲面与变线曲面的区别？甲板和外板分别属于哪种曲面？1、如果母线在运动过程中，如果形状和大小不改变，则形成的曲线面称为定线曲面（甲板）2、如果母线在运动过程中，如果形状和大小是变化的，则形成的曲线面称为变线曲面（外板）2．简述型线图三视图的组成？纵剖线图横剖线图半宽水线图3 .船体主尺度有哪几项？分别用什么符号表示？总长L OA 设计水线长L WL （与船的性能有关）垂线间长L PP （画型线图）型宽B 型深H 吃水T在设计水线处的最大宽度船长中点处从龙骨基线到满载（设计）水线的垂直距离干舷F 从设计水线到甲板边板顶面边缘的垂直距离F=H-T+t(甲板厚度)4. 型线的精确性体现在哪三个方面？光顺、协调、投影一致二、选择题1．描述船体形状和大小用 A 。

船体识图试卷答案

正反共 2 面2013-2014学年第1学期期末考试《船体结构与制图》试卷（A ）本次考试为闭卷考试，考试时间70分钟；试卷满分为100分。

请用钢笔填完学号和姓名后再答题一、填空题（共10分，每空1分） 1.A0图纸的尺寸是841*1189面积是1m 2。

2. 《金属船体制图》中板材剖面的简化线用粗实线表示。

3. 《金属船体制图》中型线用细实线来表示。

4. 船体金属理论线基本规定中，延船长方向定位的构件，以靠近船中一边为理论线。

5. 船体型表面是指外板内表面和甲板下表面。

6. .船体型线图的三个剖截平面分别是中线面、设计水线面、中站面。

二、判断题（10分，每题1分）1. 造船只需要考虑安全性，用的材料越多越好。

（ × ）2. 轨道线表示不可见水密板材( √ )3. 基本结构图与中横剖面图组成了表示全船结构的三向视图（ √ ）4. 总布置图中不可见轮廓线用虚线表示（ √ ）5. 船体型表面是指外板内表面和甲板下表面（ √ ） 6总布置图侧面图只表示船舶侧面外貌（ × ） 7. 总布置图是一张全船性的图样（ √ ）8. 为了图面清晰而内容详尽，总布置图中要标注完整并详细的尺寸。

( × ) .9.位于肋骨剖面上的船体横向可见轮廓用粗实线表示。

（ × ）10.基本视图分别为主视图、俯视图、左视图、右视图、仰视图和后视图六个（ √ ））三、选择题（10分，每题1分）1. 图纸幅面中，哪一种是在制图中不存在的 D 。

A. A0 B. A2 C. A4 D. A82. 在船体比例中，A 是缩小的比例。

3. A. 1:100 B. 1:0.01 C. 100:1 D. 以上三种都对3. 船体金属理论线基本规定中，延船长方向定位的构件，以A 为理论线。

A. 靠近船中的一边B. 远离船中的一边C. 靠近最近站号的一边D. 靠近各横舱壁的一边 4. 船体金属理论线基本规定中，延船宽方向定位的构件，以B 为理论线。

船体识图与制图期中复习卷

《船体识图与制图》期中复习卷班级：姓名：学号：一、填空题1、绘制船体图样，一般应使船首在右，船尾在左。

2、中线面是将船体分为左、右对称两部分并垂直于基平面的纵向平面。

3、中线面与船体型表面的交线称为中纵剖线，它是由龙骨线及艏艉轮廓线所组成。

船体中线，以符号“”表示。

4、中站面剖切船体后所得剖面称为中横剖面。

它把船体分为前体和后体两部分。

中站面与船体型表面的交线称为中横剖线。

在V面投影以符号“”表示。

5、设计水线平面剖切船体后所得剖面称为设计水线面。

在静水中，它把船体分为水上和水下两部分。

6、中线面、中站面、设计水线平面这三个剖切平面式相互垂直的。

7、外板型表面的最上端边缘线称为外板顶线。

8、纵剖线在V面的投影为反映真实形状的曲线，在H面和W面的投影积聚为直线。

9、横剖线在W面的投影为反映真实形状的曲线，在V面和H面的投影积聚为直线。

10、水线在H面的投影为反映真实形状的曲线，在V面和W面的投影积聚为直线。

11、甲板边线在V面的投影常为船首与船尾部分高，中间部分低的曲线，称为甲板弦弧。

12、甲板中线在V面的投影常为艏艉部分高，中间低的曲度，称为甲板脊弧。

13、型线图是由纵剖面图、横剖面图和半宽水线图三个视图及型值表和主尺度栏等组成。

14、视图中标注站号、水线号和纵剖线号作为确定型线的定位尺寸。

15、船体主尺度一般包括：总长、设计水线长、垂线间长、型宽、型深、吃水和干舷。

16、正投影的投影规律：长对正、高平齐、宽相等。

17、图纸幅面一般有：A0、A1、A2、A3、A4五种。

18、图样标题栏位于图纸的右下角。

19、明细栏位于标题栏的上方。

20、总布置图是由船舶主尺度栏和一组视图组成。

21、主尺度栏通常布置在图纸的右上方。

22、总布置图包括侧面图、甲板和平台平面图及舱底图三种。

23、在船体图样中，板材的课件轮廓线是用细实线表示的。

24、板材的尺寸以集中形式标注，尺寸数字按厚×宽×长的形式直接标注在视图内。

《船舶结构与制图试卷》

《船舶结构与制图》复习题总纵强度 :船体结构抵抗纵向弯曲不使整体结构遭受破坏或不允许的变形的能力局部强度：个别构件对局部载荷的抵抗能力横骨架式结构：数目多而间距小的骨材沿船宽方向布置纵骨架式结构：数目多而间距小的骨材沿船长方向布置中底桁：位于船体中线面上连续平板龙骨和内底板的水密纵向连续构件抗扭箱：上层平台与上甲板间箱型结构强力甲板：即为上甲板，船舶总纵弯曲时，起最大抵抗作用的一层甲板防撞舱壁：即为首尖舱壁，但器壁厚比其它水密舱壁稍厚些垂线间长：首垂线与尾垂线之间的水平距离型宽：船体型表面之间垂直于中线面的最大水平距离吃水：在船的中剖面处，设计水线至基准间的垂直距离干舷：设计水线至上甲板（甲板厚度) 间的垂直距离梁拱:甲板的横向拱度1、双层底内底边板的形状有哪三种？下倾、上倾、水平、折曲2、横骨架式单底结构中，舭肘板用来连接什么构件？连接肋骨和肋板，搭接3、箱形中底桁是由哪些构件组成？两道水密的侧板（底纵桁）、内外底板、骨材4、舭龙骨装设在船中部什么位置之内？船中舭部外侧，长度约为1/4至3/4船长5、船体舷侧部分与上甲板相接的列板叫什么名字？用什么字母表示？舷顶列板、S6、海船的舷墙高度不小于多少米？ 1.0米7、多层甲板船上的肋骨有哪些？甲板间肋骨、主肋骨、强肋骨、中间肋骨8、横骨架式甲板骨架由哪些构件组成？横向构件;普通横梁、半梁、舱口端横梁纵向构件;甲板纵桁、舱口纵桁梁肘板、肘板、防倾肘板9、按用途分类舱壁可分为哪些类型？水密舱室液体舱室制荡舱室轻舱室、防火舱室10、上层建筑有哪两种类型？船楼和甲板室11、首尖舱加强的范围是从哪里到哪里？从首柱至防撞舱壁12、构件的定位尺寸是指什么？确定构件外型轮廓尺寸确定构件之间相对位置的尺寸13、在型线图中，水线在纵剖线图中的投影为什么线？舷墙顶线在横剖线图中的投影为什么线？直线，非真实曲线14、基本结构图是表示什么结构的图样？船体图样中的重要组成部分，它主要完整、清晰地表达船体结构形式和构件连接方式，为便于识读，易于绘制15、钢板和型材尺寸数值的含义钢板;厚度X宽度长度型材：型材符号+型材断面尺寸1、中垂弯曲时，船体甲板受什么力？甲板受压缩力，底部受拉伸2、甲板板之间的焊接，常采用哪种接头形式？对接3、外板端接缝应布置在哪个位置？位于横断面上；同一横剖面；应布置在1/4或3/4肋距处；船中取长，首尾端取短4、位于船体中线的一列船底板叫什么名称？平板龙骨5、双层底可以用来装载什么？燃油、润滑油和淡水，或用压载舱6、纵骨架式单底结构由哪些构件组成？船底板、内龙骨、肋板、船底纵骨7、中内龙骨与主肋板如何连接？主肋板遇中内龙骨间断，中内龙骨连续，焊接8、大型集装箱船货舱区底部和舷侧常用采用何种结构形式？底部纵骨架式双层结构，舷侧纵骨架式双层舷侧9、舭龙骨的主要作用是什么？减轻船舶横摇10、强肋骨的作用是什么？支持舷侧，保证舷侧横向强度11、在油船中，当舷侧结构采用纵骨架式时，舱壁骨架应采用何种形式？纵骨架式12、首尖舱内设制荡舱壁的作用是什么？减少舱内液体的摇荡13、槽形纵舱壁的槽形沿哪个方向布置？船长14、一般来说，水密横舱壁下的双层底内肋位上应设置什么构件？水密肋板15、将船体分为前体和后体的平面是哪个平面？中横剖面16、中线面与船体型表面的交线称为什么线？中纵剖线17、金属船体制图中，用一组水线表示船体型表面沿哪个方向的变化情况？设计水线与中纵剖面相垂直方向18、沿高度方向定位的构件，金属船体构件理论线标准中规定以靠近哪一边为理论线？以靠近基准一边19、对于金属船舶而言，型线图的型表面是指什么？船体的外板和甲板20、船舶总布置图是一张反映什么的图样？船体总体布置21、甲板图中的强横梁简化线用什么线型表示？粗双点划线22、假想构件可见轮廓线常采用什么线型表示？细双点划线23、在重叠画法中，构件的可见轮廓线采用什么线型表示？细双点划线1、划分工艺的主要依据是工作地（或设备）是否变动（）2、在一道工艺中对几个加工表面，用几把刀具，同时加工称为多工步（）3、可调夹具适用于加工形态相似，尺寸相近的工件。

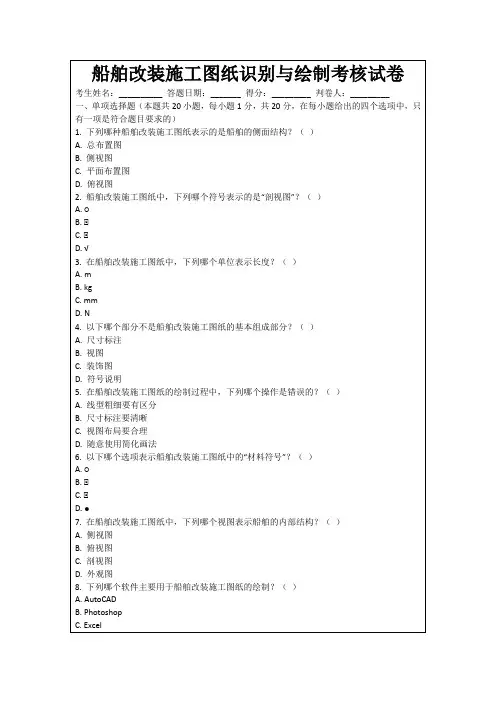

船舶改装施工图纸识别与绘制考核试卷

A.名称标注
B.视图标注
C.材料标注
D.定位标注
20.在船舶改装施工图纸中，下列哪个符号表示的是“局部放大视图”？（）
A. +
B. -
C. ×
D. ÷
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.船舶改装施工图纸中常用的视图类型包括以下哪些？（）
A.视图方向
B.视图比例
C.视图数量
D.装饰图案
8.以下哪些标注在船舶改装施工图纸中用于表示材料？（）
A. ○
B. △
C. ■
D. ●
9.船舶改装施工图纸中，哪些符号用于表示特殊的视图要求？（）
A. +
B. -
C. ×
D. ÷
10.以下哪些是船舶改装施工图纸中常见的错误？（）
A.线型粗细不分
B.尺寸标注不清晰
10.船舶改装施工图纸的绘制可以完全依靠记忆，无需参考实际船舶结构。（）
五、主观题（本题共4小题，每题5分，共20分）
1.请简述船舶改装施工图纸的基本组成及其作用。
2.描述在绘制船舶改装施工图纸时，如何正确使用简化画法。
3.请阐述船舶改装施工图纸中剖视图的重要性，并说明如何正确标注剖视图。
4.分析船舶改装施工图纸中尺寸标注的准确性对于整个施工过程的影响，并提出确保尺寸准确性的措施。
5.船舶改装施工图纸中，所有视图都应该保持相同比例。（）
6.船舶改装施工图纸的绘制过程中，可以使用任意单位来表示尺寸。（）
7.在船舶改装施工图纸中，剖视图主要用于展示船舶的内部结构。（）
8.船舶改装施工图纸中的视图方向可以根据需要随意改变。（）

船体识图科理论题库

船体识图科理论试题库适用层次：高工、技工适用专业：冷作工适用班级：09-11班、10-3班本学期总学时数：54学时、36学时考试类别：编写题库执笔人：王芳编写题库参与人：一、填空题（应出50空，实出50空）1. 船体制图中采用的标准局批准的国家标准、全国船舶标准化技术委员会和中国船舶工业总公司批准的行业标准，其中国家标准的代号是（GB ）2. 在所有图纸中，最大幅面的宽度不能超过（A 0）的幅面宽度。

3. 投影法分为（中心投影）和平行投影两种，平行投影又分为（正投影法），（斜投影法）两种。

4. 三投影面体系的组成分为H 面、W 面和V 面，过度到三视图起嘴硬的三张视图分别为（主视图）（俯视图）（侧视图）。

5. 三视图的三项基本原则是（长对正）、（高平齐）、（宽相等）。

6.水平线平行于（H ）面，侧平面平行于（W ）面。

7.铅垂线在水平投影面上的投影显示（积聚性），整平线在正投影面上的投影显示（真实性）。

8. 在下面的三视图中可以看到三角形ABC 所在的平面是（正平面），直线AB 是（一般位置直线）。

CA A BB CC BA9. 作为工业产品的船舶，其特点（体积大），（设备多），（结构复杂）。

10. 比例尺一般在图样的（标题栏）中表示出来，局部的比例尺应在放在局部放大图的（名称线）下面。

11. 船体定位尺寸的基准是：沿着高度方向的标注是以（BL ）为基准，沿长度方向是以（中站面）为基准。

沿（宽度方向）是以C.L 为基准线。

12. 单边V 型焊缝的符号是（），单钝边 V 型的符号是（）。

13. 完整的焊缝代号是由焊缝（基本）符号，焊缝（辅助）符号及有关尺寸、焊接方法和指引线四部分组成。

14. 折边肘板的的标注符号是（L ），T型肘板的标注符号是（）。

15. 描述下列板材的连接方法（角接）（搭接）（对接）16. 下面型材与板材的连接是（角接）形式。

17. 型线图的三个基本剖切平面是：（中线）面，（设计水线）面和（中站）面。
