稳压阀工作原理说明书

稳压阀工作原理

稳压阀工作原理
稳压阀是一种常见的控制阀，用于控制流体压力在一个稳定的
范围内。

它在工业自动化控制系统中有着广泛的应用，能够确保系
统的稳定性和安全性。

稳压阀的工作原理主要包括结构、控制方式
和调节原理。

首先，稳压阀的结构通常由阀体、阀芯、弹簧和调节装置组成。

阀体是稳压阀的外壳，内部有一个阀芯，阀芯上装有弹簧。

当介质
流经稳压阀时，阀芯会根据介质压力的变化而移动，从而改变介质
流通的通道面积，实现对压力的调节。

其次，稳压阀的控制方式通常分为压力差控制和电子控制两种。

压力差控制是指通过介质压力与弹簧压力的平衡来实现对压力的调节，而电子控制则是通过传感器将介质压力转化为电信号，再由控
制系统对阀芯进行调节，以实现对压力的精确控制。

最后，稳压阀的调节原理主要是通过改变阀芯的位置来调节介
质的流通面积，从而改变介质流经阀体的阻力，进而实现对压力的
调节。

当介质压力超过设定值时，阀芯会向上移动，减小介质的流
通面积，从而降低介质流速，使压力降低；反之，当介质压力低于
设定值时，阀芯会向下移动，增大介质的流通面积，从而提高介质
流速，使压力升高。

总的来说，稳压阀通过控制介质的流通面积来调节介质流经阀
体的阻力，进而实现对压力的稳定控制。

它的工作原理简单而有效，能够确保系统在各种工况下都能保持稳定的压力，是工业控制系统
中不可或缺的重要组成部分。

稳压器的工作原理

稳压器的工作原理稳压器是一种常见的电子元件，它的作用是将输入的电压波动稳定在一个固定的输出电压上。

在电子设备中，稳压器扮演着非常重要的角色，它可以保护电路中的其他元件不受电压波动的影响，从而确保电路的正常工作。

那么，稳压器是如何实现这一功能的呢？接下来，我们将深入探讨稳压器的工作原理。

首先，我们来了解一下稳压器的基本结构。

稳压器通常由电阻、二极管、晶体管等元件组成，其中最常见的是三端稳压器。

它的三个引脚分别为输入端、输出端和地端。

当输入电压波动时，稳压器会通过内部电路自动调节，使输出电压保持稳定。

这种自动调节的原理是通过负反馈电路来实现的。

其次，稳压器的工作原理可以简单地分为两个步骤，比较和调节。

在比较阶段，稳压器会将输出电压与一个参考电压进行比较，得到一个误差信号。

然后，在调节阶段，稳压器会根据误差信号来控制输出电压的大小，使其与参考电压相匹配。

这样，无论输入电压如何波动，稳压器都能够及时做出调整，确保输出电压的稳定性。

此外，稳压器还可以通过不同的工作方式来实现稳压功能，包括线性稳压器和开关稳压器。

线性稳压器通过调节电阻来消耗多余的电压，从而实现稳压；而开关稳压器则利用开关管的开关动作来控制输出电压。

两种方式各有优劣，可以根据具体的应用场景来选择。

总的来说，稳压器的工作原理是通过比较和调节来实现的。

它利用负反馈电路来监测和调整输出电压，确保在输入电压波动时能够稳定输出电压。

稳压器在电子设备中起着至关重要的作用，它不仅可以保护其他元件，还可以提高整个电路的稳定性和可靠性。

因此，在电子设计中，对稳压器的选择和应用都需要认真对待，以确保电路的正常工作和性能的稳定。

开关型稳压电路的工作原理

开关型稳压电路的工作原理开关型稳压电源的原理可用图1的电路加以说明。

它由调整管、滤波电路、比较器、三角波发生器、比较放大器和基准源等部分构成。

图1 开关型稳压电源原理图三角波发生器通过比较器产生一个方波vB，去控制调整管的通断。

当调整管导通时，向电感充电。

当调整管截止时，必须给电感中的电流提供一个泄放通路。

续流二极管 D 即可起到这个作用，有利于保护调整管。

根据电路图的接线，当三角波的幅度小于比较放大器的输出时，比较器输出高电平，（输出波形中电位水平高于高电平最小值的部分，对方波而言，相当方波存在的部分）。

对应调整管的导通时间为ton；反之为低电平，（输出波形中电位水平低于低电平最大值的部分，对方波而言，相当方波不存在的部分）。

对应调整管的截止时间为toff 。

为了稳定输出电压，应按电压负反馈方式引入反馈，以确定基准源和比较放大器的连线。

设输出电压增加，FVO增加，比较放大器的输出VF减小，比较器方波输出toff增加，调整管导通时间减小，输出电压下降。

起到了稳压作用。

各点波形见图2。

由于调整管发射极输出为方波，有滤波电感的存在，使输出电流iL为锯齿波，趋于平滑。

输出则为带纹波的直流电压。

忽略电感的直流电阻，输出电压VO即为vE的平均分量。

于是有q 称为占空比，方波高电平的时间占整个周期的百分比。

在输入电压一定时，输出电压与占空比成正比，可以通过改变比较器输出方波的宽度（占空比）来控制输出电压值。

这种控制方式称为脉冲宽度调制（PWM）。

图2 开关电源波形图由以上分析可以得出如下结论：1．调整管工作在开关状态，功耗大大降低，电源效率大为提高； 2．调整管在开关状态下工作，为得到直流输出，必须在输出端加滤波器；3．可通过脉冲宽度的控制方便地改变输出电压值；4．在许多场合可以省去电源变压器；5．由于开关频率较高，滤波电容和滤波电感的体积可大大减小。

稳压电源工作原理

稳压电源工作原理稳压电源是一种能够提供稳定电压输出的电子设备，它在电子设备中起着至关重要的作用。

在许多电子设备中，如计算机、手机、电视等，稳压电源都是必不可少的部分。

稳压电源的工作原理是通过一系列电子元件和电路来确保输出电压稳定在设定的数值范围内，以满足电子设备对稳定电压的需求。

稳压电源的工作原理可以分为线性稳压和开关稳压两种类型。

线性稳压电源是通过调节电源输入端和输出端之间的电压差来实现稳压的。

其基本原理是利用稳压器件（如晶体管、二极管等）来消耗多余的电压，从而使输出电压保持在稳定的水平。

当输入电压发生波动时，稳压器件会自动调整以保持输出电压不变。

线性稳压电源的优点是输出电压稳定性高，但效率较低，适用于对输出电流要求不高的场合。

开关稳压电源则是通过开关管来控制输入电压的占空比，从而实现稳压。

其基本原理是将输入电压转换成高频脉冲信号，经过滤波和调节后形成稳定的输出电压。

开关稳压电源的优点是效率高，适用于对输出电流要求较高的场合。

但其缺点是输出电压稳定性不如线性稳压电源。

无论是线性稳压还是开关稳压，稳压电源的核心部分都是稳压器件和控制电路。

稳压器件是用来消耗多余电压或者控制输入电压的占空比，以保持输出电压稳定。

控制电路则是用来监测输出电压，并根据需要调节稳压器件的工作状态，以使输出电压保持在设定的范围内。

这些稳压器件和控制电路通常由集成电路来实现，以确保稳压电源的稳定性和可靠性。

除了稳压器件和控制电路，稳压电源还包括输入滤波电路、输出滤波电路和保护电路等部分。

输入滤波电路用来滤除输入电压中的杂波和干扰，以保证稳压器件和控制电路的正常工作。

输出滤波电路则用来滤除输出电压中的纹波和杂波，以确保输出电压的稳定性和纯净度。

保护电路则用来保护稳压电源和被供电设备不受过压、过流、短路等异常情况的影响，以确保稳压电源的安全可靠。

总的来说，稳压电源的工作原理是通过稳压器件和控制电路来确保输出电压稳定在设定的范围内，以满足电子设备对稳定电压的需求。

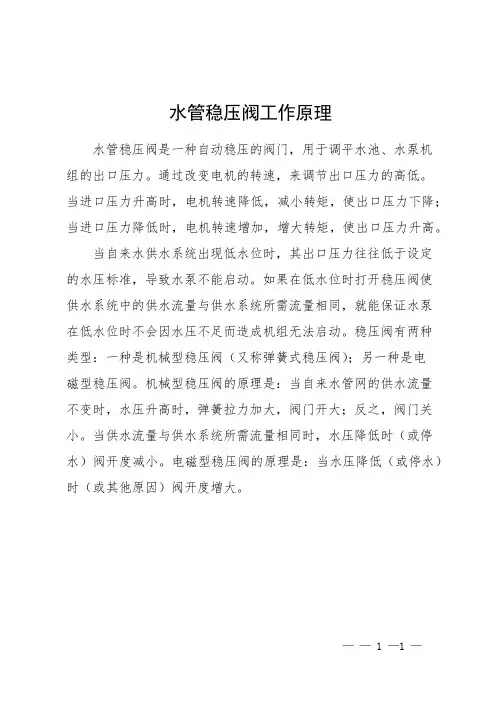

水管稳压阀工作原理

水管稳压阀工作原理
水管稳压阀是一种自动稳压的阀门，用于调平水池、水泵机组的出口压力。

通过改变电机的转速，来调节出口压力的高低。

当进口压力升高时，电机转速降低，减小转矩，使出口压力下降；当进口压力降低时，电机转速增加，增大转矩，使出口压力升高。

当自来水供水系统出现低水位时，其出口压力往往低于设定的水压标准，导致水泵不能启动。

如果在低水位时打开稳压阀使供水系统中的供水流量与供水系统所需流量相同，就能保证水泵在低水位时不会因水压不足而造成机组无法启动。

稳压阀有两种类型：一种是机械型稳压阀（又称弹簧式稳压阀）；另一种是电
磁型稳压阀。

机械型稳压阀的原理是：当自来水管网的供水流量不变时，水压升高时，弹簧拉力加大，阀门开大；反之，阀门关小。

当供水流量与供水系统所需流量相同时，水压降低时（或停水）阀开度减小。

电磁型稳压阀的原理是：当水压降低（或停水）时（或其他原因）阀开度增大。

—— 1 —1 —。

水压稳压器工作原理_理论说明以及概述

水压稳压器工作原理理论说明以及概述1. 引言1.1 概述水压稳压器是一种常用的工业设备，用于维持水系统中的稳定压力。

在许多工业领域中，需要确保恒定且可靠的水压以保证设备正常运行和生产质量。

因此，水压稳压器作为一种关键装置，在工业生产过程中起着重要的作用。

1.2 文章结构本文将对水压稳压器的工作原理进行详细阐述，并从理论上进行说明。

首先，我们将介绍水压稳压器的原理说明以及其组成部分和工作过程。

接下来，我们将深入探讨相关的理论知识，包括压力调节原理、控制机构原理和反馈控制原理等。

然后，我们会对水压稳压器在工业应用中的重要性进行概述，并比较各种水压稳压器的特点和适用范围。

最后，我们会展望未来发展趋势和应用前景，并总结文章主要内容。

1.3 目的本文旨在全面介绍水压稳压器的工作原理、相关理论知识以及其在工业应用中的重要性。

通过深入理解水压稳压器的原理和功能，读者可以更好地了解其在工业领域的应用，并为今后的研究和开发提供有益的参考。

此外，本文还将展望水压稳压器未来的发展趋势，以促进相关技术和应用领域的进一步创新和发展。

2. 水压稳压器工作原理：2.1 原理说明：水压稳压器是一种用于调节管道系统中的水压的装置。

其工作原理基于控制和调节介质（水）在管道系统中的流动速度和阻力，以维持稳定的输出水压。

2.2 组成部分：水压稳压器通常由以下几个组成部分构成：- 主体：包括进口和出口连接口，用于安装在管道系统中。

- 阀芯：是控制水流量和阻力的核心部件，位于主体内。

- 弹簧：通过对阀芯施加力来调整或限制阀门开度，从而实现对输出水压的控制。

- 压力感应元件：监测输入或输出水压，并将相应信号传递给调节机构。

2.3 工作过程：当输入水流通过主体进入水压稳压器时，经过阀芯限制后形成一定的阻力。

同时，弹簧作用下的阀门开度会根据输入、输出水压之间的差异进行自动调节。

若输出水压大于预设值，弹簧会适当收缩并使阀门关闭；反之，则会放松并使阀门开启。

开关式稳压电源的工作原理

开关式稳压电源的工作原理开关式稳压电源是一种高效率、小型化、轻便化稳压电源。

它是在电源内部采用开关器件进行开关操作来调节输出电压，具有调节灵敏、稳定性好、噪声低、输出电流大、效率高等优点。

本文将从开关式稳压电源的基本原理、电路组成、工作过程、设计注意事项等方面进行介绍和分析。

一、基本原理开关式稳压电源的基本原理是通过将电源输入的电压转换为高频交流信号，然后通过变压器、电感、电容等元件转换成所需要的电压输出。

其主要由交流输入滤波、变压器、整流滤波、开关稳压器、反馈控制等组成，而其中的开关稳压器起到了很关键的作用。

二、电路组成开关稳压器是实现开关式稳压电源常见的电路设计，主要由集成芯片、开关管、反馈电路、电感、电容等五部分组成。

其中集成芯片控制开关管开关状态和输出电压，开关管主要负责将电源输入的直流电压转换成高频的脉冲电流，通过变压器的转换，输出所需要的电压，由电感和电容负责稳定输出电压和滤波去除高频噪声。

三、工作过程当电源插入后，开关稳压电源的输入端滤掉AC波，剩下纯直流电压。

直流电压被输入到开关稳压电源的开关管电路中，接着开关管被开关串联。

此时开关管内部发生高频振荡，后将电流流入变压器中。

变压器的主要作用是：提高电压、降低电流。

此过程中产生的电感电压，会被输出到开关管中，由反馈电路进行反馈调节，使输出电压始终保持在稳定的范围内。

四、设计注意事项首先是输出电压的范围和稳定性，需求量大，满足其负载电流的需求。

控制器的精度必须高，可以通过选用高精度控制器或者通过反馈控制的方式实现。

其次是开关管的选取，主要要看管子承受电流的能力，以及开关频率快慢等因素，选用必须能稳定工作。

还要注意控制器与开关管之间驱动电路的设计，确保信号精准，以保证开关管的切换快速准确。

综述来说，开关式稳压电源是一种高效率的小型化电源，其核心是开关稳压器的控制。

通过电路组成及工作过程等几个方面进行分析，展现它在电路中的重要作用。

在设计中，需要注意多方面指标的精确计算，从而确定更为合适的电路组合。

稳压阀的工作原理

稳压阀的工作原理
稳压阀（也称为调压阀）是一种用于控制气体或液体压力的装置。

其工作原理包括以下几个方面。

1. 弹簧调压原理：稳压阀内部通常会有一个弹簧，弹簧的紧张程度可以通过调整来控制稳压阀的工作压力。

当压力超过设定值时，弹簧会收缩，压力会通过阀门释放，直到压力回到设定范围。

2. 压差调压原理：稳压阀通常有一个输入端和一个输出端，两者之间的压差会被用来控制稳压阀的开闭程度。

当输入端的压力超过设定值，阀门会自动关闭，减小输出端的压力。

而当输入端的压力低于设定值时，阀门会打开，增加输出端的压力。

3. 比例调压原理：有些稳压阀采用了比例调压原理，内部设有一个压力传感器，并通过反馈控制系统来自动调节阀门的开闭程度。

传感器会监测输出端的压力，并将监测结果与设定值进行比较，以确定是否需要调整阀门。

总之，稳压阀的工作原理可以通过弹簧调压、压差调压或比例调压等方式来实现，旨在保持输出端的压力稳定在设定范围内。

开关稳压模块工作原理

开关稳压模块工作原理开关稳压模块是一种常见的电源模块，用于将不稳定的输入电压转换为稳定的输出电压。

它在电子设备中起到稳压作用，保证设备正常工作。

开关稳压模块的工作原理主要包括开关管、电感、电容和反馈控制电路。

当输入电压经过整流滤波后，进入开关管。

开关管根据反馈控制电路的信号，周期性地开关，使输入电压形成脉冲信号。

这样的脉冲信号经过电感和电容的滤波作用后，产生稳定的输出电压供给负载。

具体来说，当开关管导通时，输入电压通过电感传递到电容上，电容开始充电。

在充电过程中，电流逐渐增大，同时电容上的电压也随之增加。

当电容上的电压达到设定值时，反馈控制电路感知到这个信号，关闭开关管，导致电感断开连接。

此时，电容上的电压开始减小，电流开始减小。

当电容上的电压降至一定程度时，反馈控制电路再次感知到信号，打开开关管，使电感和电容重新连接。

这样，电容又开始充电，如此循环，从而保持输出电压的稳定。

开关稳压模块的工作原理可以通过反馈控制电路来实现。

反馈控制电路会不断检测输出电压的变化情况，并将这个信息反馈给开关管，根据输出电压的变化来调整开关管的导通时间和断开时间，从而实现输出电压的稳定。

当输出电压低于设定值时，反馈控制电路会让开关管导通的时间增加，以增加输出电压；当输出电压高于设定值时，反馈控制电路会让开关管导通的时间减少，以降低输出电压。

这种通过反馈控制的方式，使得开关稳压模块能够自动调整输出电压，保持在设定值附近。

开关稳压模块的工作原理使得它具有多种优点。

首先，它能够将输入电压转换为稳定的输出电压，确保设备正常工作。

其次，由于开关管的开关动作，使得开关稳压模块具有高效率的特点，能够减少能量损耗。

此外，开关稳压模块具有体积小、重量轻的特点，适合应用于各种小型电子设备中。

开关稳压模块采用开关管、电感、电容和反馈控制电路等元件，通过周期性的开关动作和滤波作用，将不稳定的输入电压转换为稳定的输出电压。

它的工作原理简单且高效，能够满足电子设备对稳定电压的需求。

lng稳压阀工作原理

LNG化工液化天燃气减压阀（稳压阀)工作原理
LNG化工液化天燃气减压阀（稳压阀)属于先导活塞式减压阀。

由主阀和导阀两部分组成。

主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。

导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

该阀用于工作温度-10~150℃的天然气和空气，燃气，非腐蚀性液体管路上，在高层建筑的冷热供水和消防供水的系统中，可取代常规分区水管，这样可以简化的节省系统的设备，降低工程造价，也可在各类压机设备的冷却系统中起着减压、稳压作用，的确是用户理想的产品。

稳压阀工作原理

稳压阀工作原理
稳压阀是一种常用的流体控制装置，它可以稳定流体的压力并保持在设定的值。

稳压阀主要由阀体、弹簧、调节螺钉和阀芯组成。

稳压阀的工作原理如下：
1. 当流体进入稳压阀，压力会推动阀芯向上移动，从而压缩弹簧。

2. 这个过程中，阀体的出口通道会变窄，从而减小流体通过的截面积，使流速加快。

3. 当流速加快时，动能增加，压力下降。

4. 当压力降到设定值时，阀芯受到相应力的平衡，停止移动。

5. 如果压力继续下降，阀芯会继续向下移动，从而打开更大的通道，提高流体的流速，以增加压力。

6. 反之，如果压力升高，阀芯会向上移动，减小通道的截面积，减少流速，以降低压力。

通过不断调节弹簧的紧张程度，可以改变稳压阀的设定压力。

当压力达到设定值时，稳压阀会自动调节通道的大小，以保持稳定的出口压力。

总结起来，稳压阀的工作原理是通过阀芯和弹簧的组合，根据流体的压力变化来调节通道的大小，以保持设定的压力稳定不变。

稳压减压阀工作原理

稳压减压阀工作原理
稳压减压阀是一种重要的减压稳压装置，广泛应用于工业、民用等各个领域。

其工作原理如下：
一、工作原理
（一）工作过程
在稳压减压阀中，气体在进口压力的作用下，经球阀前的节流孔进入阀内，受到阀瓣的有效面积限制，气体通过阀瓣时受到的阻力较大。

当进口压力继续升高时，由于球阀孔径的缩小和进口压力的增加，阀瓣在弹簧力的作用下逐渐打开，进入大气；当进口压力继续升高时，由于出口压力减小，弹簧力再次阻止阀瓣关闭。

当进口压力降至设定值时（即满足出口压力不随进口压力变化），阀瓣关闭；当进口压力升高至设定值以上时（即满足进口压力随出口压力变化），阀瓣开启后进入大气。

这就是稳压减压阀的工作过程。

当电磁阀线圈通电时，电磁力使弹簧压缩，阀瓣打开；当电磁阀线圈断电时，电磁力使弹簧释放，阀瓣关闭。

—— 1 —1 —。

交流稳压器工作原理

交流稳压器工作原理稳压器是一种用于稳定电压输出的电子设备。

它主要通过控制电气电压的变化来保持输出电压的稳定。

稳压器广泛应用于各个领域，如家庭用电、工业生产以及通信系统等。

稳压器的工作原理可以简单归纳为：通过对输入电压进行感测和比较，然后根据实际情况采取控制措施来调整输出电压。

下面是稳压器工作原理的详细解释。

稳压器通常由比较器、反馈电路和功率放大器等组成。

比较器的作用是比较输出电压和参考电压的大小，并将比较结果传递给反馈电路。

反馈电路的作用是根据比较器的比较结果来确定功率放大器的工作状态。

在工作过程中，稳压器首先将输入电压进行调整，使其达到设定的参考电压。

比较器将输出电压与参考电压进行比较，并根据比较结果确定功率放大器的工作状态。

如果输出电压低于参考电压，则反馈电路会调整功率放大器的工作状态，使其提供更大的输出电流，从而提高输出电压。

反之，如果输出电压高于参考电压，则反馈电路会调整功率放大器的工作状态，使其提供较小的输出电流，从而降低输出电压。

为了实现电压的稳定输出，稳压器通常采用反馈控制的方式。

具体来说，稳压器将输出电压与参考电压进行比较，然后通过反馈控制系统调整输出电压，使其保持在预定的范围内。

这种反馈控制系统可以实时监测和调整输出电压，以保持其稳定性。

稳压器的核心组件是功率放大器。

功率放大器根据反馈电路提供的信息来控制输出电压的大小。

当输出电压偏离设定值时，反馈电路会调整功率放大器的工作状态，使其输出的电流大小相应调整，从而达到稳定输出电压的目的。

稳压器的工作原理基于负反馈控制的原理。

负反馈控制是指通过控制器对输出信号进行评估和比较，然后根据比较结果对输入信号进行调整。

在稳压器中，负反馈控制是通过反馈电路和功率放大器来实现的。

反馈电路感测输出电压的大小，并将其与参考电压进行比较。

根据比较结果，反馈电路将调整功率放大器的工作状态，以实现输出电压的稳定。

总之，稳压器是一种用于稳定电压输出的电子设备，其工作原理主要基于负反馈控制。

GWF-1工业流程稳压阀使用说明

GWF-1工业流程稳压阀使用说明一、用途：本阀主要用于调节和稳定工业流程、实验室仪器及其它需要稳定气路压力的场所。

其特点是采用金属膜片作为弹性元件，死体积小、寿命长，使用温度范围宽，性能稳定。

二、工作原理：稳压阀结构如图一图一稳压阀结构原理图在一定输入压力的情况下，根据所需输出压力旋转调节螺杆压缩主弹簧，使其产生一定的压力作用在膜片上，此力推动阀针、顶开针座、打开阀口，形成一细小间隙，输入气体流经此间隙发生压力改变。

进入膜片下室的气体对膜片产生一定的力作用于膜片上，使整个系统平衡，此时气体的输出压力即为所需输出压力。

当输入压力改变时，作用在膜片下室的力也相应变化，使膜片上下移动，阀针和针座也随之上下移动，从而改变了细小间隙的大小，使整个系统达到新的平衡，输出压力稳定在规定误差范围内，从而达到稳压目的。

三、技术参数：应用范围：He、H2、N2、Ar等非腐蚀性的气体工作温度：-20℃-120℃输入压力：750KPa max输出压力：420KPa max输出流量：0-1500ml/min 0-3000ml/min 0-6000ml/min 三种规格稳压特性：输入压力变化100 KPa输出压力变化≤2 KPa四、安装和使用：1. 安装尺寸如图二图二稳压阀安装图2. 通过本阀的工作介质必须是干燥、无腐蚀性、无机械杂质的气体。

3. 当无输入压力时，应松开调节螺杆，使整个弹性元件处于松弛状态。

4. 在出现故障拆开修理时，不得弯折膜片。

装配时应先将膜片放正，针座斜面密封端不能有划痕，并和喷口内斜面密封良好，然后各紧固部分应拧紧，再进行气密性试验以后方可再次使用。

5. 调节压力时，要仔细平稳升降，阀前后压差应≥100KPa。

6. 出、入口端管径3mm,国产管适配硅胶软密封圈；1/8''进口管适配金属卡套密封圈。

热水器稳压阀的工作原理

热水器稳压阀的工作原理
燃气热水器工作时，打开燃气总阀门，开启燃气调节阀，燃气进入气压差阀的A、B两室；打开自来水总阀，冷水通过自来水总阀一路进入水压差阀，另一路流向热交换器，由于橡胶膜两边水压不等，压差膜向基运动，带动水气联动顶杆向左运动，顶杆中部的拨杆随顶杆向左拨动电源开关使电源接通。

电控器通电后立即产生高压电脉冲火花，同时对微型电磁阀1通电，燃气由该阀进入小火燃烧器，电火花点燃小火。

水气联动顶杆向左运动到位时，把气阀1顶开，此时由于气阀2尚未打开，燃气没有进入主燃烧器。

感应针被小火烧热，感受到小火火焰离子导电的作用，信号馈送至电控器对微型电磁阀2供电，该阀闭合。

从总气阀来的燃气不再流向A室，燃气不断进入B室，当B室的气压大于A室的压力时，橡胶膜因两边的压力差被压向A室，橡胶膜上的连杆随着向A室运动，气阀2被打开，燃气通过C室、D室送到主燃烧器，被小火点燃形成大火，由火焰的高温烟气对流过热交换器的冷水快速加热产生连续的热水，热水器进入正常的工作状态。

A室剩余燃气使小火燃尽自行熄灭。

调节气量调节阀的大小及水阀开度的大小，可以获得适合使用时所需温度的水。

感应针感受火焰信号使微型电磁阀2闭合的同时，小火点火电脉冲停止放电。

停止使用热水器时，只需关闭总水阀。

此时，水压差阀复原，电源开关切断，气阀1、微型电磁阀1关闭，微型电磁阀2恢复常开，气阀2被弹簧顶紧关闭，火焰熄灭。

稳压阀工作原理说明书

稳压阀工作原理说明书
稳压阀也可称为减压稳压阀，稳压阀是一款安装在供水管网系统中的阀门，通常会安装在供水系统的上游，方便实时对下游装置的稳压控制，在生活中常常能见到它的身影如高层建筑，生活片区等供水管网系统中。

稳压阀工作原理：
1、当稳压阀从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。

当出口压力高于导阀弹簧设定值时，导阀关闭。

控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

2、当稳压阀出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。

由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。

进口压力使主阀开启。

在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。

3、调节导阀弹簧即可设定出口压力。

稳压阀工作原理示意图
稳压阀结构图
通过稳压阀工作原理可以得出稳压阀是利用导阀自力控制，无需其他装置和能源来配合，几乎不受进口的流量和压力的影响，稳压相对可靠。

减压阀、止回阀、稳压阀等多种常用阀门工作原理与适用工况

减压阀、止回阀、稳压阀等多种常用阀门工作原理与适用工况1、200P型减压阀该阀安装于管路中，主要稳定出口压在设定的范围，保证出口的压力不因进口压力的变化而变化，当出口压力低于设定值时，阀瓣在弹簧力的作用下打开，水流通过，当出口压达到设定值时，出口压直接传递与膜片下方，与弹簧形成对抗，使阀瓣关闭切断通水。

2、DHH44X微阻缓闭消声止回阀在阀门用于止排水管道，安装在水泵出口处，用来防止介质倒流或消除破坏性水锤，当水泵开始工作或防止压力开始升高时。

阀瓣在进口压力作用下打开，介质大量通过，同时介质进入管壁气缸内，使活塞运动到工作位置，当水泵停止或进口压力下降时，阀瓣在回水压力作用下在先快速关闭百分之九十，由于活塞处于工作位置，剩百分之十左右的关闭形成，由活塞组织缓慢关闭，从而消除了快速关闭所形成的水锤。

3、Y110型减压稳压阀该阀安装于管路中，主要稳定出口压在设定范围，保证出口压力不因进口压力的变化而变化，当出口压力低于设定值时，阀瓣在弹簧力的作用打开，水流通过，当出口压力升至设定值时，出口压直接传递于膜片下方，与弹簧形成对抗使阀瓣关闭，切断通水。

4、YZ11X型直接作用减压阀安装于管路中，主要稳定出口压在设定范围，保证出口压力不因进口压力的变化而变化，当出口压力低于设定值时，阀瓣在弹簧力的作用打开，水流通过，当出口压力升至设定值时，出口压直接传递于膜片下方，与弹簧形成对抗使阀瓣关闭，切断通水。

5、ZC500X泄压/持压阀该阀在管路中控制阀前压力不超于或不低于理想设定值，保证上游正常用水，当上游压力高于事先在导阀上设定的压力值时，导阀在进口压力的作用下自动打开，主阀控制室内的压力水通过导阀流向下游，上控制室内压力降低，主阀瓣在进口压力作用下打开，开始泄压，直至进口压力与设定值相等或微低时，导阀自动关闭，控制室内压力升高，主阀关闭，维持上游压力正常。

6、ZFY46T组合式减压阀该阀安装在管道中，主要靠介质本身的能量保持阀后的压力和流量在规定的范围内。

稳压器工作原理

稳压器工作原理
稳压器是一种电子元件，它的作用是在电路中提供稳定的电压输出。

在很多电
子设备中，稳压器都扮演着非常重要的角色。

那么，稳压器是如何工作的呢？接下来，我们将详细介绍稳压器的工作原理。

首先，稳压器的核心部件是稳压管或稳压器芯片。

稳压管是一种特殊的二极管，它能够根据输入电压的变化自动调节电阻，从而使输出电压保持在一个稳定的水平。

在稳压器芯片中，一般会包含参考电压源、误差放大器、功率放大器和控制电路等部件。

其次，稳压器的工作原理是通过负反馈控制来实现的。

当输入电压发生变化时，稳压器会通过反馈回路检测输出电压的变化，并将这个变化信号送入误差放大器。

误差放大器会将输入信号放大，并与参考电压源的输出进行比较，得到一个误差信号。

然后，这个误差信号会被送入功率放大器，功率放大器会根据误差信号的大小来控制稳压管的电阻，从而调节输出电压，使其保持在设定的数值。

最后，稳压器的工作原理可以用一个简单的比喻来解释。

就好像一个自动调节
水温的淋浴器一样，当你调节淋浴器的温度旋钮时，温度传感器会检测水温的变化，然后通过控制阀门来调节冷热水的比例，使得出水的温度保持在一个稳定的水平。

稳压器也是通过类似的方式来实现电压的稳定输出。

综上所述，稳压器通过负反馈控制的方式，利用稳压管或稳压器芯片来实现电
压的稳定输出。

它在电子设备中起着非常重要的作用，能够保护电路和电子元件不受电压波动的影响，确保设备的正常运行。

希望通过本文的介绍，你对稳压器的工作原理有了更深入的了解。
