《模电课后习题答案》-经典版-清华大学-童诗白
模拟电子技术基础第四版课后标准答案-童诗白
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。
求图Tl.4所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V。
右图中稳压管没有击穿，故U O2=5V。
习题1.1选择合适答案填入空内。
(l)在本征半导体中加入( A )元素可形成N 型半导体，加入( C )元素可形成P 型半导体。
A.五价B.四价C.三价(2)当温度升高时，二极管的反向饱和电流将(A) 。
A.增大B.不变C.减小(3)工作在放大区的某三极管，如果当I B从12 uA 增大到22 uA 时，I C从l mA变为2mA，那么它的β约为( C ) 。
A.83B.91C.100(4)当场效应管的漏极直流电流I D从2mA变为4mA时,它的低频跨导g m将( A ) 。

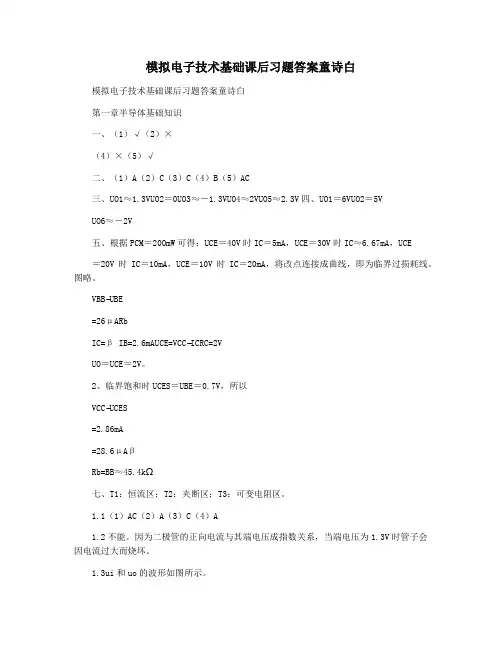

模拟电子技术基础课后习题答案童诗白
模拟电子技术基础课后习题答案童诗白模拟电子技术基础课后习题答案童诗白第一章半导体基础知识一、（1）√（2）×（4）×（5）√二、（1）A（2）C（3）C（4）B（5）AC三、UO1≈1.3VUO2＝0UO3≈－1.3VUO4≈2VUO5≈2.3V四、UO1＝6VUO2＝5VUO6≈－2V五、根据PCM＝200mW可得：UCE＝40V时IC＝5mA，UCE＝30V时IC≈6.67mA，UCE＝20V时IC＝10mA，UCE＝10V时IC＝20mA，将改点连接成曲线，即为临界过损耗线。
图略。
VBB−UBE=26μARbIC=β IB=2.6mAUCE=VCC−ICRC=2VUO＝UCE＝2V。
2、临界饱和时UCES＝UBE＝0.7V，所以VCC−UCES=2.86mA=28.6μAβRb=BB≈45.4kΩ七、T1：恒流区；T2：夹断区；T3：可变电阻区。
1.1（1）AC（2）A（3）C（4）A1.2不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为1.3V时管子会因电流过大而烧坏。
1.3ui和uo的波形如图所示。
1.4ui和uo的波形如图所示。
1.5uo的波形如图所示。
1.6ID＝（V－UD）/R＝2.6mA，rD≈UT/ID＝10Ω，Id＝Ui/rD≈1mA。
1.7（1）两只稳压管串联时可得1.4V、6.7V、8.7V和14V等四种稳压值。
（2）两只稳压管并联时可得0.7V和6V等两种稳压值。
1.8IZM＝PZM/UZ＝25mA，R＝UZ/IDZ＝0.24～1.2kΩ。
1.9（1）当UI＝10V时，若UO＝UZ＝6V，则稳压管的电流为4mA，小于其最小稳定电流，所以稳压管未击穿。
故⋅UI≈3.33V当UI＝15V时，由于上述同样的原因，UO＝5V。
当UI＝35V时，UO＝UZ＝5V。
（2）IDZ=(UI−UZ)R=29mA＞IZM＝25mA，稳压管将因功耗过大而损坏。
模拟电子技术基础(童诗白 华成英)课后答案第3章
第三章 多级放大电路自 测 题一、判断下列说法是否正确，凡对的在括号内打“√”，否则打“×”。
（1）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。
( )（2）阻容耦合多级放大电路各级的Q 点相互独立，( )它只能放大交流信号。
( )（3）直接耦合多级放大电路各级的Q 点相互影响，( )它只能放大直流信号。
( )（4）只有直接耦合放大电路中晶休管的参数才随温度而变化。
( ) （5）互补输出级应采用共集或共漏接法。
( )解：（1）× （2）√ √ （3）√ × （4）× （5）√二、现有基本放大电路：A.共射电路B.共集电路C.共基电路D.共源电路E.共漏电路根据要求选择合适电路组成两级放大电路。
（1）要求输入电阻为1k Ω至2k Ω，电压放大倍数大于3000，第一级应采用 ，第二级应采用 。
（2）要求输入电阻大于10M Ω，电压放大倍数大于300，第一级应采用 ，第二级应采用 。
（3）要求输入电阻为100k Ω～200k Ω，电压放大倍数数值大于100，第一级应采用 ，第二级应采用 。
（4）要求电压放大倍数的数值大于10，输入电阻大于10M Ω，输出电阻小于100Ω，第一级应采用 ，第二级应采用 。
（5）设信号源为内阻很大的电压源，要求将输入电流转换成输出电压，且1000io ＞I U A ui &&&=，输出电阻R o ＜100，第一级应采用 ，第二级应采用 。
解：（1）A ，A （2）D ，A （3）B ，A （4）D ，B （5）C ，B三、选择合适答案填入空内。
（1）直接耦合放大电路存在零点漂移的原因是 。
A .电阻阻值有误差 B .晶体管参数的分散性 C .晶体管参数受温度影响 D .电源电压不稳定 （2）集成放大电路采用直接耦合方式的原因是 。
A .便于设计B .放大交流信号C .不易制作大容量电容（3）选用差分放大电路的原因是 。
模电答案童诗白版第八章
第八章波形的发生和信号的转换自测题一、(1)v (2)x ( 3)X (4)X二、(a)加集电极电阻R c及放大电路输入端的耦合电容。
(b)变压器副边与放大电路之间加耦合电容，改同铭端。
三、④、⑤与⑨相连，③与⑧相连，①与⑥相连，②与⑦相连。
四、(1)正弦波振荡电路(2)同相输入过零比较器(3)反相输入积分运算电路(4)同相输入滞回比较器五、图(b)中土U T=± 0.5 U Z。
习题8.1(i)V (2 )X (3 )X (4 )X (5)X (6) V8.2(i)x (2 )V (3 )V (4 )X (5)V (6 )x8.3(i) A (2) B (3) C六、(2)(3) U o(4)(5)减小(1) A iR4CZuI:积分运算电路。
U oi(t2 -t i) U o(t i) =-2000u oi(t2 -t i) U o(t i)R4、8.4 (1) B A C (2) B C A (3) B8.5 (a )可能产生正弦波振荡。
因为共射放大电路输出电压和输入电压反相( $ A =-180°),而三级移相电路为超前网络，最大相移为+270°,因此存在使相移为+ 180° ( $ F =+ 180°)的频率，即存在满足正弦波振荡相位条件的频率 f o (此时$ A + $ F = 0°)；且在f = f o时有可能满足起振条件 AF > 1，故可能产生正弦波振荡。
(b )可能产生正弦波振荡。
因为共射放大电路输出电压和输入电压反相 ($ A =- 180°), 而三级移相电路为滞后网络，最大相移为一270°,因此存在使相移为一180° ( $ F =+ 180°)的频率，即存在满足正弦波振荡相位条件的频率f ° (此时$ A + $ F =- 360°);且在f = f °时有可能满足起振条件 AF > 1，故可能产生正弦波振荡。
模拟电路(童诗白第四版)习题解答
！模拟电子技术基础第四版清华大学电子学教研组编（童诗白华成英主编自测题与习题解答山东大学物理与微电子学院|目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41第5章放大电路的频率响应‥‥‥‥‥‥‥‥50第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60<第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74第8章波形的发生和信号的转换‥‥‥‥‥‥90第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √) 】(2)因为N 型半导体的多子是自由电子，所以它带负电。
( × )(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保R大的特点。
( √ )证其GSU大于零，则其输入电阻会明显变小。
( × )(6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽《(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图所示各电路的输出电压值，设二极管导通电压U D=。
《模电课后习题答案》-经典版-清华大学-童诗白
第一章 常用半导体器件自 测 题一、判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。
（1）在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
（ ）（2）因为N 型半导体的多子是自由电子，所以它带负电。
（ ） （3）PN 结在无光照、无外加电压时，结电流为零。
（ ）（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
（ ） （5）结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其R G S 大的特点。
（ ） （6）若耗尽型N 沟道MOS 管的U G S 大于零，则其输入电阻会明显变小。
（ ）解：（1）√ （2）× （3）√ （4）× （5）√ （6）×二、选择正确答案填入空内。
（1）PN 结加正向电压时，空间电荷区将 。
A. 变窄 B. 基本不变 C. 变宽 （2）设二极管的端电压为U ，则二极管的电流方程是 。
A. I S e U B. TU U I eS C. )1e (S －T U U I（3）稳压管的稳压区是其工作在 。
A. 正向导通B.反向截止C.反向击穿（4）当晶体管工作在放大区时，发射结电压和集电结电压应为 。
A. 前者反偏、后者也反偏 B. 前者正偏、后者反偏 C. 前者正偏、后者也正偏（5）U G S ＝0V 时，能够工作在恒流区的场效应管有 。
A. 结型管 B. 增强型MOS 管 C. 耗尽型MOS 管 解：（1）A （2）C （3）C （4）B （5）A C三、写出图T1.3所示各电路的输出电压值，设二极管导通电压U D＝0.7V。
图T1.3解：U O1≈1.3V，U O2＝0，U O3≈－1.3V，U O4≈2V，U O5≈1.3V，U O6≈－2V。
四、已知稳压管的稳压值U Z＝6V，稳定电流的最小值I Z m i n＝5mA。
求图T1.4所示电路中U O1和U O2各为多少伏。
《模拟电子技术基础》详细习题答案童诗白,华成英版,高教版)章 信号的运算和处理题解
精品行业资料，仅供参考，需要可下载并修改后使用！第七章信号的运算和处理自测题一、判断下列说法是否正确，用“√”或“×”表示判断结果。
（1）运算电路中一般均引入负反馈。
（）（2）在运算电路中，集成运放的反相输入端均为虚地。
（）（3）凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。
（）（4）各种滤波电路的通带放大倍数的数值均大于1。
（）解：（1）√（2）×（3）√（4）×二、现有电路：A. 反相比例运算电路B. 同相比例运算电路C. 积分运算电路D. 微分运算电路E. 加法运算电路F. 乘方运算电路选择一个合适的答案填入空内。
（1）欲将正弦波电压移相＋90O，应选用。
（2）欲将正弦波电压转换成二倍频电压，应选用。
（3）欲将正弦波电压叠加上一个直流量，应选用。
（4）欲实现A u＝－100的放大电路，应选用。
（5）欲将方波电压转换成三角波电压，应选用。
（6）欲将方波电压转换成尖顶波波电压，应选用。
解：（1）C （2）F （3）E （4）A （5）C （6）D三、填空：（1）为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。
（2）已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。
（3）为了获得输入电压中的低频信号，应选用滤波电路。
（4）为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用滤波电路。
解：（1）带阻（2）带通（3）低通（4）有源四、已知图T7.4所示各电路中的集成运放均为理想运放，模拟乘法器的乘积系数k 大于零。
试分别求解各电路的运算关系。
图T7.4解：图（a ）所示电路为求和运算电路，图（b ）所示电路为开方运算电路。
它们的运算表达式分别为I3142O 2O43'O 43I 12O2O1O I343421f 2I21I1f O1 )b (d 1)1()( )a (u R kR R R u ku R R u R R u R R u t u RCu u R R R R R R R u R u R u ⋅=⋅-=-=-=-=⋅+⋅+++-=⎰∥习题本章习题中的集成运放均为理想运放。
模拟电子技术基础(童诗白 华成英)课后答案第5章
则上限频率的表达 ， Cπ 将
'
； 当 Rb 减 小 时 ， gm 将
，
1 。①；①。 2 π ( Rs + Rb ∥ rbe ) C1
；①；①，①，③。
（ 2）
1 2π [rb'e ∥ (rbb' + Rb ∥ Rs )]Cπ'
第五章题解－5
& 的表达式。 5.2 已 知 某 电 路 的 波 特 图 如 图 P5.2 所 示 ， 试 写 出 A u
图 P5.3
解 ：观 察 波 特 图 可 知 ，中 频 电 压 增 益 为 40dB ，即 中 频 放 大 倍 数 为 － 1 00 ；
& 的表达式 下 限 截 止 频 率 为 1 Hz 和 10 Hz ， 上 限 截 止 频 率 为 250kHz 。 故 电 路 A u
为
第五章题解－6
& = A u
− 100 1 10 f (1 + )(1 + )(1 + j ) jf jf 2.5 × 105 + 10 f 2 f f (1 + jf )(1 + j )(1 + j ) 10 2.5 × 105
或
& = A u
5.4 已 知 某 电 路 的 幅 频 特 性 如 图 P5.4 所 示 ， 试 问 ： （ 1） 该 电 路 的 耦 合 方 式 ； （ 2） 该 电 路 由 几 级 放 大 电 路 组 成 ； （ 3 ）当 f ＝ 10 4 Hz 时 ，附 加 相 移 为 多 少 ？ 当 f ＝ 10 5 时 ，附 加 相 移 又 约 为 多 少？ 解 :（ 1） 因 为 下 限 截 止 频 率 为 0， 所以电路为直接耦合电路； （ 2） 因 为 在 高 频 段 幅 频 特 性 为 － 60dB/ 十 倍 频 ， 所 以 电 路 为 三 级 放 大 电 路 ； （ 3 ） 当 f ＝ 10 4 Hz 时 ， φ ' ＝ － 135 o ； 当 f ＝ 10 5 Hz 时 ， φ ' ≈ － 270 o 。
模拟电子技术基础第四版课后答案-童诗白精编版
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
模电课后题答案 童诗白,华成英7
第七章信号的运算和处理（童诗白）自测题一、判断下列说法是否正确，用“√”或“×”表示判断结果。
（1）运算电路中一般均引入负反馈。
（）（2）在运算电路中，集成运放的反相输入端均为虚地。
（）（3）凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。
（）（4）各种滤波电路的通带放大倍数的数值均大于1。
（）解：（1）√（2）×（3）√（4）×二、现有电路：A. 反相比例运算电路B. 同相比例运算电路C. 积分运算电路D. 微分运算电路E. 加法运算电路F. 乘方运算电路选择一个合适的答案填入空内。
（1）欲将正弦波电压移相＋90O，应选用。
（2）欲将正弦波电压转换成二倍频电压，应选用。
（3）欲将正弦波电压叠加上一个直流量，应选用。
（4）欲实现A u＝－100的放大电路，应选用。
（5）欲将方波电压转换成三角波电压，应选用。
（6）欲将方波电压转换成尖顶波波电压，应选用。
解：（1）C （2）F （3）E （4）A （5）C （6）D三、填空：（1）为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。
（2）已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。
（3）为了获得输入电压中的低频信号，应选用滤波电路。
（4）为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用滤波电路。
解：（1）带阻（2）带通（3）低通（4）有源四、已知图T7.4所示各电路中的集成运放均为理想运放，模拟乘法器的乘积系数k 大于零。
试分别求解各电路的运算关系。
图T7.4解：图（a ）所示电路为求和运算电路，图（b ）所示电路为开方运算电路。
它们的运算表达式分别为I3142O 2O43'O 43I 12O2O1O I343421f 2I21I1f O1 )b (d 1)1()( )a (u R kR R R u ku R R u R R u R R u t u RC u u R R R R R R R u R u R u ⋅=⋅-=-=-=-=⋅+⋅+++-=⎰∥习题本章习题中的集成运放均为理想运放。
模电-童诗白(第四版)课后题全解
模电-童诗白（第四版）课后题全解模拟电子技术（第四版）童诗白课后习题答案第一章半导体基础知识自测题一、（1）√ （2）× （3）√ （4）× （5）√ （6）×二、（1）A （2）C （3）C （4）B （5）A C三、UO1≈1.3V UO2＝0 UO3≈－1.3V UO4≈2V UO5≈2.3V UO6≈－2V 四、UO1＝6V UO2＝5V五、根据PCM＝200mW可得：UCE＝40V时IC＝5mA，UCE＝30V时IC≈6.67mA，UCE＝20V时IC＝10mA，UCE＝10V时IC＝20mA，将改点连接成曲线，即为临界过损耗线。
图略。
六、1、IB?VBB?UBE?26μARbIC?? IB?2.6mAUCE?VCC?ICRC?2VUO＝UCE＝2V。
2、临界饱和时UCES＝UBE＝0.7V，所以IC?IB?Rb?VCC?UCES?2.86mARcIC??28.6μAVBB?UBE?45.4k?IB七、T1：恒流区；T2：夹断区；T3：可变电阻区。
习题1.1（1）A C （2）A （3）C （4）A 1.2不能。
因为二极管的正向电流与其端电压成端电压为1.3V时管子会因电流过大而烧坏。
1.3ui和uo的波形如图所示。
ui/V10Ot指数关系，当uo/V10Ot - 1 -1.4ui和uo的波形如图所示。
ui/V53O-3tuO/V3.7O-3.7t1.5uo的波形如图所示。
uI1/V30.3OtuI2/V30.3OtuO/V3.71Ot1.6ID＝（V－UD）/R＝2.6mA，rD≈UT/ID＝10Ω，Id＝Ui/rD≈1mA。
1.7 （1）两只稳压管串联时可得1.4V、6.7V、8.7V和14V等四种稳压值。
（2）两只稳压管并联时可得0.7V和6V等两种稳压值。
1.8 IZM＝PZM/UZ＝25mA，R＝UZ/IDZ＝0.24～1.2kΩ。
1.9 （1）当UI＝10V时，若UO＝UZ＝6V，则稳压管的电流为4mA，小于其最小稳定电流，所以稳压管未击穿。
模电(第四版)习题集解答
补充4.电路如补图P4所示，试问β大于多少时晶体管饱和？
解：取 ，若管子饱和，
则 , 即
所以, 时,管子饱和。
补图P4
第2章 基本放大电路
自测题
一．在括号内用“√”和“×”表明下列说法是否正确。
1.只有电路既放大电流又放大电压,才称其有放大作用。(×)
(2)若 时负载开路，则会出现什么现象？ 为什么？
解：(1)只有当加在稳压管两端的
电压大于其稳压值时，输出电压才为6V。
∴ 时， ；
图Pl.6
时， ；
时， ，∴ 。
0.1
(2)当负载开路时， ，故稳压管将被烧毁。
1.7在图Pl.7所示电路中，发光二极管导通电压
UD=1.5V，正向电流在5~15mA时才能正常工作。
则 =( )≈( 3 ) 。
(2)若测得输入电压有效值 时，
输出电压有效值 ，
则电压放大倍数 ( )≈( -120 )。
若负载电阻 值与 相等，则带上图T2.3
负载后输出电压有效值 ( )=( 0.3 )V。
四、已知图T2.3所示电路中 ，静态管压降 并在输出端加负载电阻 ，其阻值为3 。选择一个合适的答案填入空内。
图(e)不能。输入信号被电容C2短路。
图(f)不能。输出始终为零。
图(g)可能。
图(h)不合理。因为G-S间电压将大于零。
图(i)不能。因为T截止。
三．在图T2.3所示电路中，已知 , 晶体管β=100， 。填空：要求先填文字表达式后填得数。
(1)当 时，测得 ，若要基极电流 , 则 和 之和
=( ) ≈( 565 ) ；而若测得 ，
模拟电子技术基础第四版课后答案_童诗白
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题二、选择正确答案填入空。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。
求图Tl.4所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V。
右图中稳压管没有击穿，故U O2=5V。
习题1.1选择合适答案填入空。
(l)在本征半导体中加入( A )元素可形成N 型半导体，加入( C )元素可形成P 型半导体。
A.五价B.四价C.三价(2)当温度升高时，二极管的反向饱和电流将(A) 。
A.增大B.不变C.减小(3)工作在放大区的某三极管，如果当I B从12 uA 增大到22 uA 时，I C从l mA变为2mA，那么它的β约为( C ) 。
A.83B.91C.100(4)当场效应管的漏极直流电流I D从2mA变为4mA时,它的低频跨导g m将( A ) 。
童诗白第四版模拟电子技术基础课后习题及答案
第1章 常用半导体器件 1.1选择合适答案填入空内。
(l)在本征半导体中加入( A )元素可形成N 型半导体，加入( C )元素可形成P 型半导体。
A.五价B. 四价C. 三价 (2)当温度升高时，二极管的反向饱和电流将(A) 。
A.增大 B.不变 C.减小(3)工作在放大区的某三极管，如果当IB 从12 uA 增大到22 uA 时，IC 从lmA 变为2mA ，那么它的β约为( C ) 。
A.83B.91C.100(4)当场效应管的漏极直流电流ID 从2mA 变为4mA 时,它的低频跨导gm 将( A ) 。
A.增大； B.不变； C.减小 1.2电路如图P1.2 所示，已知10sin i u t ω=(V)，试画出i u 与o u 的波形。
设二极管导通电压可忽略不计。
图P1.2 解图P1.2 解：i u 与o u 的波形如解图Pl.2所示。
1.3电路如图P1.3所示，已知t u i ωsin 5=(V)，二极管导通电压UD=0.7V 。
试画出iu 与o u 的波形图，并标出幅值。
图P1.3 解图P1.31.4电路如图P1.4所示, 二极管导通电压UD=0.7V ,常温下mV U T 26≈，电容C 对交流信号可视为短路；i u 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流()/ 2.6D D I V U R mA =-=其动态电阻:/10D T D r U I ≈=Ω 图P1.4故动态电流的有效值：/1d i D I U r mA =≈1.5现有两只稳压管，稳压值分别是6V 和8V ，正向导通电压为0.7V 。
试问： (1)若将它们串联相接，则可得到几种稳压值？各为多少？ (2)若将它们并联相接，则又可得到几种稳压值？各为多少？ 解：(1)串联相接可得4种：1.4V ；14V ；6.7V ；8.7V 。
(2)并联相接可得2种：0.7V ；6V 。
模拟电子技术基础习题解答 (1)
图解：U O1=, U O2=0V , U O3=, U O4=2V , U O5=, U O6=-2V 。
四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图 所示电路中U O1和U O2各为多少伏。
(a) (b)图解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图所示，V CC =15V ，?=100，U BE =。
试问：(1)R b =50k ?时，U o=? (2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==， 2.6C B I I mA β==,2O CC C c U V I R V =-=。
图(2)∵ 2.86CC BECS cV U I mA R -==， /28.6BS CS I I A βμ== ∴45.5BB BEb BSV U R k I -==Ω 六、测得某放大电路中三个MOS 管的三个电极的电位如表 所示，它们的开启电压也在表中。
试分析各管的工作状态（截止区、恒流区、可变电阻区），并填入表内。
图 解图解：i u 与o u 的波形如解图所示。
电路如图所示，已知t u i ωsin 5=(V )，二极管导通电压U D =。
试画出i u 与o u 的波形图，并标出幅值。
图 解图解：波形如解图所示。
电路如图所示, 二极管导通电压U D =,常温下mV U T26≈，电容C 对交流信号可视为短路；i u 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流 其动态电阻:/10D T D r U I ≈=Ω 图故动态电流的有效值：/1d i D I U r mA =≈现有两只稳压管，稳压值分别是6V 和8V ，正向导通电压为。
试问： (1)若将它们串联相接，则可得到几种稳压值？各为多少？ (2)若将它们并联相接，则又可得到几种稳压值？各为多少？解：(1)串联相接可得4种：；14V ；；。
《模拟电子技术基础》第六章课后答案（童诗白版）
《模拟电⼦技术基础》第六章课后答案（童诗⽩版）回复关键词：模拟电⼦技术基础即可获取其他章节答案⽬录《模拟电⼦技术基础》第⼀章课后答案（童诗⽩版）《模拟电⼦技术基础》第⼆章课后答案（童诗⽩版）《模拟电⼦技术基础》第三章课后答案（童诗⽩版）《模拟电⼦技术基础》第四章课后答案（童诗⽩版）《模拟电⼦技术基础》第五章课后答案（童诗⽩版）6.1选择合适答案填⼊空内。
(1)对于放⼤电路，所谓开环是指(B )。
.A⽆信号源B.⽆反馈通路 C.⽆电源 D.⽆负载⽽所谓闭环是指(B )A考虑信号源内阻B.存在反馈通路 C.接⼊电源D.接⼊负载(2)在输⼊量不变的情况下，若引⼊反馈后(D),则说明引⼊的反馈是负反馈。
A输⼊电阻增⼤B.输出量增⼤C.净输⼊量增⼤D.净输⼊量减⼩(3)直流负反馈是指(C).A直接耦合放⼤电路中所引⼊的负反馈B.只有放⼤直流信号时才有的负反馈C.在直流通路中的负反馈(4)交流负反馈是指(C )。
A阻容耦合放⼤电路中所引⼊的负反馈B.只有放⼤交流信号时才有的负反馈C.在交流通路中的负反馈(5)为了实现下列⽬的。
应引⼊A直流反馈B.交流反馈①稳定静态⼯作点，应引⼊(A):②稳定放⼤倍数，应引⼊(B):③改变输⼊电阻和输出电阻，应引⼊(B):④抑制温漂，应引⼊(A):⑤展宽频带，应引⼊(B)。
6.2选择合适答案填⼊空内。
A电压B.电流 C串联D.并联(I)为了稳定放⼤电路的输出电压，应引⼊(A )负反馈:(2)为了稳定放⼤电路的输出电流。
应引⼊( B )负反馈:(3)为了增⼤放⼤电路的输⼊电阻。
应引⼊(C )负反馈:(4)为了政⼩放⼤电路的输⼊电阻，应引⼊( D )负反馈:(5)为了增⼤放⼤电路的输出电阻。
应引⼊(B )负反馈:(6)为了政⼩放⼤电路的输出电阻，应引⼊(A )负反馈:6.3下列说法是否正确。
⽤⼀⼀和-x表⽰判断结果填⼊括号内。
(1)只要在放⼤电路中引⼊反馈就⼀-定能使其性能得到改善。
模电-童诗白课后题全解
当UI＝35V时，UO＝UZ＝5V。
（2） 29mA＞IZM＝25mA，稳压管将因功耗过大而损坏。
（1）S闭合。
（2）
波形如图所示。
60℃时ICBO≈32μA。
选用β＝100、ICBO＝10μA的管子，其温度稳定性好。
晶体管三个极分别为上、中、下管脚，答案如表
(a) (b) (c) (d)
(e) (f) (g)
图
解：(a)不能。(b)不能。
(c)构成NPN 型管，上端为集电极，中端为基极，下端为发射极。
(d)不能。(e)不能。
(f)构成PNP 型管，上端为发射极，中端为基极，下端为集电极。
解：由于 ，所以 。
空载时，输入信号增大到一定幅值，电路首先出现饱和失真。故
时，当输入信号增大到一定幅值，电路首先出现截止失真。故
电路如图所示，晶体管β=100， =100Ω。
(1)求电路的Q点、 、 和 ；
(2)若改用β=200的晶体管，则Q点如何变化？
(3)若电容Ce开路，则将引起电路的哪些动态参数发生变化？如何变化？
ID＝（V－UD）/R＝，rD≈UT/ID＝10Ω，Id＝Ui/rD≈1mA。
（1）两只稳压管串联时可得、、和14V等四种稳压值。
（2）两只稳压管并联时可得和6V等两种稳压值。
IZM＝PZM/UZ＝25mA，R＝UZ/IDZ＝～Ω。
（1）当UI＝10V时，若UO＝UZ＝6V，则稳压管的电流为4mA，小于其最小稳定电流，所以稳压管未击穿。故
RL=∞时； 图
RL=3kΩ时；
输出电阻：
电路如图所示，晶体管的β=60 , 。
(1)求解Q点、 、 和
模电答案童诗白版第十一章
模拟电子电路读图习题11.1 （1）由于每个集成运放均引入了负反馈，根据“虚断” 和“虚短”可得下列关系式及微分方程：)(d d )d (1d 1)(I 41365742O863O O 7865623I 134O14O O 78656O3O323I 13O1=-++⋅+⋅+--=-=-+=--=⎰⎰u CR R R CR R R R R u R R R tu tu R R R R R R R u R R CR t u CR u u R R R R R u u R R u R R u （2）当参数选择合适时，输入合适u I ，便可在输出得到模拟解u O 。
11.2 （1）A 1：反相比例运算电路；A 2：半波精密整流电路；A 3：二阶带通滤波器；T ：等效成可变电阻。
（2）（3）当参数选择合适时，若u i 幅值增大导致u O 增大，则r DS 减小，使得u O1、u O2减小，从而使u O 减小，趋于原来数值。
过程简述如下：u I ↑→u O ↑→rDS ↓→u O1↓→u O2↓ u O ↑←若u i 幅值减小，则各物理量的变化与上述过程相反。
11.3 （1）I DS21DS 223O u r R R r R R R u ⋅+⋅-=∥∥，u I 增大时r DS 减小。
（2）半波整流，⎩⎨⎧-==)( )( 0O O 2O O 2O 负半周正半周u u u u u 。
波形略。
（3）u O3为直流信号，因为A 3组成了二阶带通滤波器，因此u O3是u O2的平均值。
u I 增大时u O 应增大；因为只有u O 增大r DS 才会减小。
（4）调零。
11.4当u I 变化20％时，u O 变化0.1％。
根据I DS21DS 223O u r R R r R R R u ⋅+⋅-=∥∥，此时（DS21DS 223r R R r R R R ∥∥+⋅）变化0.5%，即DS21DS 2r R R r R ∥∥+变化0.5% 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 常用半导体器件自 测 题一、判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。
（1）在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
（ ）（2）因为N 型半导体的多子是自由电子，所以它带负电。
（ ） （3）PN 结在无光照、无外加电压时，结电流为零。
（ ）（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
（ ） （5）结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其R G S 大的特点。
（ ） （6）若耗尽型N 沟道MOS 管的U G S 大于零，则其输入电阻会明显变小。
（ ）解：（1）√ （2）× （3）√ （4）× （5）√ （6）×二、选择正确答案填入空内。
（1）PN 结加正向电压时，空间电荷区将 。
A. 变窄 B. 基本不变 C. 变宽 （2）设二极管的端电压为U ，则二极管的电流方程是 。
A. I S e U B. TU U I eS C. )1e (S －T U U I（3）稳压管的稳压区是其工作在 。
A. 正向导通B.反向截止C.反向击穿（4）当晶体管工作在放大区时，发射结电压和集电结电压应为 。
A. 前者反偏、后者也反偏 B. 前者正偏、后者反偏 C. 前者正偏、后者也正偏（5）U G S ＝0V 时，能够工作在恒流区的场效应管有 。
A. 结型管 B. 增强型MOS 管 C. 耗尽型MOS 管 解：（1）A （2）C （3）C （4）B （5）A C三、写出图T1.3所示各电路的输出电压值，设二极管导通电压U D＝0.7V。
图T1.3解：U O1≈1.3V，U O2＝0，U O3≈－1.3V，U O4≈2V，U O5≈1.3V，U O6≈－2V。
四、已知稳压管的稳压值U Z＝6V，稳定电流的最小值I Z m i n＝5mA。
求图T1.4所示电路中U O1和U O2各为多少伏。
图T1.4解：U O1＝6V，U O2＝5V。
五、某晶体管的输出特性曲线如图T1.5所示，其集电极最大耗散功率P C M＝200mW ，试画出它的过损耗区。
图T1.5 解图T1.5解：根据P C M ＝200mW 可得：U C E ＝40V 时I C ＝5mA ，U C E ＝30V 时I C ≈6.67mA ，U C E ＝20V 时I C ＝10mA ，U C E ＝10V 时I C ＝20mA ，将各点连接成曲线，即为临界过损耗线，如解图T1.5所示。
临界过损耗线的左边为过损耗区。
六、电路如图T1.6所示，V C C ＝15V ，β＝100，U B E ＝0.7V 。
试问： （1）R b ＝50k Ω时，u O ＝？（2）若T 临界饱和，则R b ≈？ 解：（1）R b ＝50k Ω时，基极电流、集电极电流和管压降分别为26bBEBB B =−=R U V I μAV2mA 6.2 C C CC CE B C =−===R I V U I I β所以输出电压U O ＝U C E ＝2V 。
图T1.6 （2）设临界饱和时U C E S ＝U B E ＝0.7V ，所以Ω≈−====−=k 4.45A6.28mA86.2BBEBB b CB c CESCC C I U V R I I R U V I μβ七．测得某放大电路中三个MOS 管的三个电极的电位如表T1.7所示，它们的开启电压也在表中。
试分析各管的工作状态(截止区、恒流区、可变电阻区），并填入表内。
表T1.7管号U G S（t h）/V U S/V U G/V U D/V工作状态T1 4 －5 1 3T2－4 3 3 10T3－4 6 0 5解：因为三只管子均有开启电压，所以它们均为增强型MOS管。
根据表中所示各极电位可判断出它们各自的工作状态，如解表T1.7所示。
解表T1.7管号U G S（t h）/V U S/V U G/V U D/V工作状态T1 4 －5 1 3 恒流区T2－4 3 3 10 截止区T3－4 6 0 5可变电阻区习题1.1选择合适答案填入空内。
（1）在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。
A. 五价B. 四价C. 三价（2）当温度升高时，二极管的反向饱和电流将。
A. 增大B. 不变C. 减小（3）工作在放大区的某三极管，如果当I B从12μA增大到22μA时，I C 从1mA变为2mA，那么它的β约为。
A. 83B. 91C. 100（4）当场效应管的漏极直流电流I D从2mA变为4mA时，它的低频跨导g m将。
A.增大B.不变C.减小解：（1）A ，C （2）A （3）C （4）A1.2 能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为1.5V时，管子会因电流过大而烧坏。
1.3 电路如图P1.3所示，已知u i＝10sinωt(v)，试画出u i与u O的波形。
设二极管正向导通电压可忽略不计。
图P1.3解图P1.3解：u i和u o的波形如解图P1.3所示。
1.4 电路如图P1.4所示，已知u i＝5sinωt (V)，二极管导通电压U D＝0.7V。
试画出u i与u O的波形，并标出幅值。
图P1.4解图P1.4解：波形如解图P1.4所示。
1.5 电路如图P1.5（a）所示，其输入电压u I1和u I2的波形如图（b）所示，二极管导通电压U D＝0.7V。
试画出输出电压u O的波形，并标出幅值。
图P1.5解：u O的波形如解图P1.5所示。
解图P1.51.6 电路如图P1.6所示，二极管导通电压U D ＝0.7V ，常温下U T ≈26mV ，电容C 对交流信号可视为短路；u i 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流有效值为多少？解：二极管的直流电流I D ＝（V －U D ）/R ＝2.6mA其动态电阻r D ≈U T /I D ＝10Ω 故动态电流有效值I d ＝U i /r D ≈1mA 图P1.61.7 现有两只稳压管，它们的稳定电压分别为6V 和8V ，正向导通电压为0.7V 。
试问：（1）若将它们串联相接，则可得到几种稳压值？各为多少？ （2）若将它们并联相接，则又可得到几种稳压值？各为多少？ 解：（1）两只稳压管串联时可得 1.4V 、6.7V 、8.7V 和14V 等四种稳压值。
（2）两只稳压管并联时可得0.7V 和6V 等两种稳压值。
1.8 已知稳压管的稳定电压U Z ＝6V ，稳定电流的最小值I Z m i n ＝5mA ，最大功耗P Z M ＝150mW 。
试求图P1.8所示电路中电阻R 的取值范围。
解：稳压管的最大稳定电流I Z M ＝P Z M /U Z ＝25mA电阻R 的电流为I Z M ～I Z m i n ，所以其取值范围为Ω=−=k 8.136.0ZZI ～I U U R 图P1.81.9 已知图P1.9所示电路中稳压管的稳定电压U Z ＝6V ，最小稳定电流I Z m i n ＝5mA ，最大稳定电流I Z m a x ＝25mA 。
（1）分别计算U I 为10V 、15V 、35V 三种情况下输出电压U O 的值； （2）若U I ＝35V 时负载开路，则会出现什么现象?为什么？解：（1）当U I ＝10V 时，若U O ＝U Z ＝6V ，则稳压管的电流为4mA ，小于其最小稳定电流，所以稳压管未击穿。
故V 33.3I LLO ≈⋅+=U R R R U当U I ＝15V 时，稳压管中的电流大于最 图P1.9 小稳定电流I Z m i n ，所以U O ＝U Z ＝6V 同理，当U I ＝35V 时，U O ＝U Z ＝6V 。
（2）=−=R U U I )(Z I D Z 29mA ＞I Z M ＝25mA ，稳压管将因功耗过大而损坏。
1.10 在图P1.10所示电路中，发光二极管导通电压UD ＝1.5V ，正向电流在5～15mA 时才能正常工作。
试问： （1）开关S 在什么位置时发光二极管才能发光？ （2）R 的取值范围是多少？ 解：（1）S 闭合。
（2）R 的范围为。
Ω=−=Ω≈−=700)(233)(DminD max Dmax D min I U V R I U V R图P1.101.11 电路如图P1.11（a ）、（b ）所示，稳压管的稳定电压U Z ＝3V ，R 的取值合适，u I 的波形如图（c ）所示。
试分别画出u O 1和u O 2的波形。
图P1.11解：波形如解图P 1.11所示解图P1.111.12 在温度20℃时某晶体管的I C B O ＝2μA ，试问温度是60℃时I C B O ≈？ 解：60℃时I C B O ≈＝32μA 。
5C 20CBO ）＝（°T I1.13 有两只晶体管，一只的β＝200，I C E O＝200μA；另一只的β＝100，I C E O＝10μA，其它参数大致相同。
你认为应选用哪只管子？为什么？解：选用β＝100、I C B O＝10μA的管子，因其β适中、I C E O较小，因而温度稳定性较另一只管子好。
1.14已知两只晶体管的电流放大系数β分别为50和100，现测得放大电路中这两只管子两个电极的电流如图P1.14所示。
分别求另一电极的电流，标出其实际方向，并在圆圈中画出管子。
图P1.14解：答案如解图P1.14所示。
解图P1.141.15测得放大电路中六只晶体管的直流电位如图P1.15所示。
在圆圈中画出管子，并分别说明它们是硅管还是锗管。
图P1.15解：晶体管三个极分别为上、中、下管脚，答案如解表P1.15所示。
解表P1.15 管号T 1T 2T 3T 4T 5T 6上e c e b c b 中b b b e e e 下c e c c b c 管型PNP NPN NPN PNP PNP NPN 材料Si Si Si Ge Ge Ge1.16 电路如图P1.16所示，晶体管导通时U B E ＝0.7V ，β=50。
试分析V B B 为0V 、1V 、1.5V 三种情况下T 的工作状态及输出电压u O 的值。
解：（1）当V B B ＝0时，T 截止，u O ＝12V 。
（2）当V B B ＝1V 时，因为60b BEQ BB BQ =−=R U V I μA V9mA3 C CQ CC O BQ CQ =−===R I V u I I β 所以T 处于放大状态。
（3）当V B B ＝3V 时，因为160b BEQ BB BQ =−=R U V I μA 图P1.16BE C CQ O BQ CQ mA8 U R I V u I I CC ＜−===β所以T 处于饱和状态。
