温控仪的参数设置
温控仪操作说明
温控仪操作说明温控仪操作说明1：简介1.1 概述温控仪是一种用于控制室内温度的设备。
它可以通过监测室内温度并与设定温度进行比较，从而控制加热或制冷设备的运行，以维持室内温度在设定范围内。
1.2 适用范围本操作说明适用于所有型号和型号的温控仪。
请根据具体型号进行操作。
2：基本操作2.1 开机与关机a：开机：按下电源开关，等待温控仪启动。
b：关机：按下电源开关，等待温控仪完全关闭。
2.2 温度设定a：使用液晶显示屏上的上下箭头按钮，调整设定温度。
b：确认设定温度后，按下确认按钮以保存设置。
2.3 工作模式选择a：使用液晶显示屏上的模式选择按钮，切换工作模式。
b：根据需求选择自动、手动或定时工作模式。
3：高级功能3.1 定时功能a：使用液晶显示屏上的定时设置按钮，进入定时设置模式。
b：设置温控仪的开关时间，并按下确认按钮以保存设置。
3.2 温度校准a：使用液晶显示屏上的设置菜单按钮，进入设置菜单。
b：找到温度校准选项，并按照菜单提示进行操作。
3.3 报警设置a：使用液晶显示屏上的设置菜单按钮，进入设置菜单。
b：找到报警设置选项，并按照菜单提示进行操作。
4：维护与安全4.1 清洁温控仪使用一段时间后，可能会积累灰尘或污垢。
请使用柔软的布进行清洁，避免使用含有酸碱物质的清洁剂。
4.2 维修与保养除非有专业技术人员指导，否则不要自行拆卸或修理温控仪。
如遇故障，请联系售后服务部门进行维修。
5：附件本文档无附件。
6：法律名词及注释- 温控仪：温度控制器的简称，是指根据预先设定的温度范围，监测并控制室内温度的设备。
- 液晶显示屏：一种采用液晶技术制成的显示屏，通常具有高清晰度和低功耗的特点。

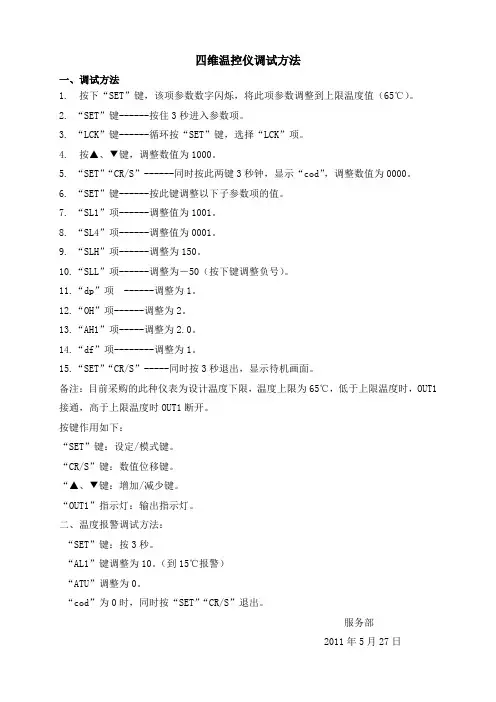

四维温控仪调试方法
四维温控仪调试方法一、调试方法1.按下“SET”键，该项参数数字闪烁，将此项参数调整到上限温度值（65℃）。
2.“SET”键------按住3秒进入参数项。
3.“LCK”键------循环按“SET”键，选择“LCK”项。
4.按▲、▼键，调整数值为1000。
5.“SET”“CR/S”------同时按此两键3秒钟，显示“cod”，调整数值为0000。
6.“SET”键------按此键调整以下子参数项的值。
7.“SL1”项------调整值为1001。
8.“SL4”项------调整值为0001。
9.“SLH”项------调整为150。
10.“SLL”项------调整为－50（按下键调整负号）。
11.“dp”项 ------调整为1。
12.“OH”项------调整为2。
13.“AH1”项-----调整为2.0。
14.“df”项--------调整为1。
15.“SET”“CR/S”-----同时按3秒退出，显示待机画面。
备注：目前采购的此种仪表为设计温度下限，温度上限为65℃，低于上限温度时，OUT1接通，高于上限温度时OUT1断开。
按键作用如下：“SET”键：设定/模式键。
“CR/S”键：数值位移键。
“▲、▼键：增加/减少键。
“OUT1”指示灯：输出指示灯。
二、温度报警调试方法：“SET”键：按3秒。
“AL1”键调整为10。
（到15℃报警）“ATU”调整为0。
“cod”为0时，同时按“SET”“CR/S”退出。
服务部2011年5月27日。
温控器上下限设置方法
温控器上下限设置方法温控器是一种广泛应用于工业、农业、家用等领域的自动温度控制设备，它能够根据预先设定的温度范围来控制加热或制冷设备的工作，从而保持环境温度在一个合适的范围内。
正确设置温控器的上下限对于保障设备运行安全、节约能源、提高生产效率都具有重要意义。
下面将介绍温控器上下限的设置方法。
首先，确定所需的温度范围。
在设置温控器的上下限之前，首先需要明确所需的温度范围。
不同的应用场景可能对温度范围有不同的要求，因此需要根据实际情况来确定上下限的数值。
比如，在温室种植中，可能需要将温度控制在15-25摄氏度之间，而在工业生产中，可能需要将温度控制在更严格的范围内。
其次，进入设置界面。
大多数温控器都配有液晶显示屏，通过操作面板上的按键可以进入设置界面。
一般来说，按下设置键或者同时按下加减键即可进入设置界面。
进入设置界面后，液晶显示屏上会显示当前的温度以及相应的设定数值。
然后，设置上限数值。
在进入设置界面后，首先需要设置温控器的上限数值。
一般来说，按下上限设定键，液晶显示屏上会闪烁显示上限数值，此时可以通过加减键来调整上限的设定数值。
调整完成后，再次按下设置键或者等待一段时间，系统会自动保存设置并返回到主界面。
接着，设置下限数值。
与设置上限数值类似，设置下限数值也是通过按下下限设定键，调整数值，保存设置的操作来完成。
在设置下限数值时，需要确保下限数值要小于上限数值，这样才能保证温控器在一个合理的范围内工作。
最后，确认设置并测试。
在完成上下限数值的设置后，需要确认一下设置是否正确。
可以通过观察液晶显示屏上的数值来确认当前的设定是否符合预期。
同时，也可以通过手动调节环境温度，观察温控器的工作状态来进行测试。
如果发现设置不正确或者温控器无法正常工作，可以重新进入设置界面进行调整。
总之，正确设置温控器的上下限对于保证设备运行稳定、节约能源、提高生产效率具有非常重要的意义。
通过以上的方法，可以轻松地完成温控器上下限的设置，从而更好地满足实际需求。
温控仪的PID参数设置
温控仪的PID参数设置对于XMT914、XMT614、XMT916温控仪的参数，和恒温控制的参数只有P、I、D、T、ALL、SOUF几个参数，下面我们分别介绍西安西曼电子科技有限公司温控仪的这几个参数的设定规则P：比例系数，P是PID参数里面最关键的一个参数，如果P设定有问题，即使其他参数怎么调节，也不会有好的控制效果， XMT914、XMT614、XMT916等温控仪出厂默认的P参数是1.6，这个适合大多数系统，如果控制效果不好，无非以下三种情况，第一：温度上升缓慢，离设定的目标值还很远时，系统已经开始频繁的进行断续调节，这种情况是P参数较大造成的，此时，可以适当的减小P 的设定，P的减小每次在原来基础上变化10%进行，调整完后再进行观察，直至升温迅速，在快接近目标值时，才开始进行调节，而且没有过大的超温现象；第二种是温度上升很快，已经马上接近目标值时，系统才开始进行断续调节，这样的情况是P参数较大造成的，可以适当的减小P的设定，使系统调节的灵敏度增加，直至系统升温平缓可控，没有较大的超温现象；第三种情况，温度的上升比较平稳、迅速，但会围绕目标值上、下频繁波动，如果发现系统控制滞后，也就是说温度已经超温，系统的输出才开始减小，这时可以减小P的设定，如果发现系统控制超前，也就是，温度还没有达到目标值，就开始减小输出，那就是超前调节，这时可以增大P的设定，直至系统趋于稳定。
总只，P的设定要考长时间无扰动观察，我们一般把P形象的解说为系统的灵敏度，也就像一个人的个性一样，P越小，灵敏度越大，性子越急，对温度的调节反应越迅速，当系统有一点误差时，就会做出大范围的调节，这样就会出现过犹不及的现象，造成系统震荡。
反之P越大，灵敏度也就越小，属于一个慢性子的人，对温度的变化反应不积极，不如实际温度里目标温度还很远，理应迅速升温，而P过大，就会反应出升温缓慢，对超温后理应减小输出也是一样的。
了解了这些，P参数的手动调节就不会有太大的问题了、I参数：I是当系统稳定后有一个相对对误差进行调节的，比如实际值一直偏离目标值有个固定的误差，而且系统惠安能保持稳定，那这种情况就该减小I的设定，使I参数代表的积分作用加强，直至相对误差的产生；也有情况是实际值围绕目标值最上、下的偏差震荡，一会高于目标值，一会低于目标值，上、下偏差的温度基本相同，这种情况，就是I参数设定太小造成的，可以适当的增大I的设定，减小积分的调节作用。
OMRON温控仪参数设定方法
OMRON温控仪参数设定方法OMRON E5CN 温控表参数设定方法仪面板（E5CN ）如图：一．参数设置等级操作：1. 按“”键3秒以上，进入参数设置等级。
显示：2. 按“”键，切换参数代码，可循环显示。
显示：3. 按“”或“”键，修改参数设定值。
4. 按“”键3秒以上，返回正常控制模式。
显示：二．报警值设置操作：1. 按“”键，进报警值设定，可循环显示。
显示：温度实际值设定值向上向模式等级状态2.按“”键，设定报警1（）温度值。
显示：3.按“”或“”键，修改报警输出设定值。
4.按“”键，设定报警2（）温度值。
显示：5.按“”或“”键，修改报警输出设定值。
6.按“”键，返回正常控制模式。
显示：三．自整定操作：按“”键，进入自整定设置操作。
显示：按“”键，将“”改为“”。
显示：按“”键，开始自整定，设定温度值闪烁显示。
显示：注意：此操作应在参数全部设定完成后，加热到实际温度与设定温度值基本相同后开始，否则，自整定结果不准确，在此过程中，禁止对温控表进行其他操作，实际温度值会有较大波动，属正常现象，待设定值停止闪烁后，自整定即完成，自动恢复正常控制模式。
四．参数功能及设定值：按“”键3秒以上参数功能设定值温度传感器输入型号0：代表传感器型号pt100按“”键温度显示单位C：代表摄式度；F：代表华式度按“”键最高上限温度报警值高于正常设定值20%-25%此值到达温控器停止输出并报警按“”键最低下限温度报警值按“”键PID控制*关键参数，禁止随意修改*PID：自动控制方式；ONOFF：开关控制方式按“”键温度控制方式Stnd：标准控制；H-C：热或冷控制按“”键自整定功能开关ON：开；OFF：关按“”键控制周期2：加热周期为2秒钟*关键参数，禁止随意修改*按“”键控制方向OR-r:加热；OR-d:冷却按“”键报警方式1类型8：温度上限值报警*除杀菌温度外，其他可不设定*按“”键报警方式2类型8：温度上限值报警*关键参数，禁止随意修改*按“”键3秒以上，返回正常控制模式。

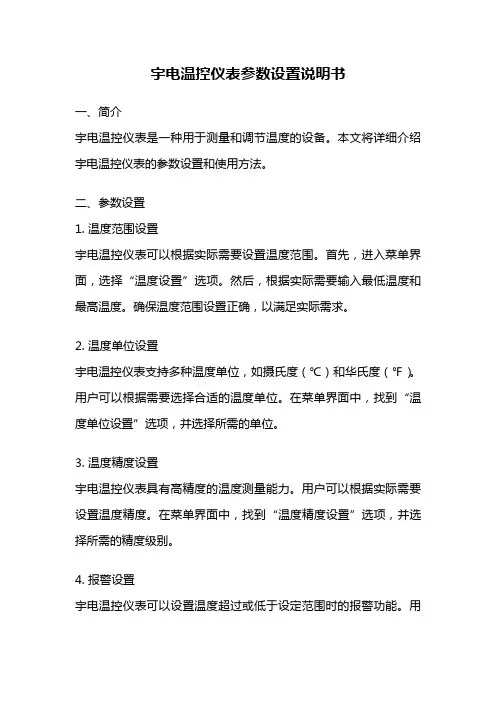

宇电温控仪表参数设置说明书
宇电温控仪表参数设置说明书一、简介宇电温控仪表是一种用于测量和调节温度的设备。
本文将详细介绍宇电温控仪表的参数设置和使用方法。
二、参数设置1. 温度范围设置宇电温控仪表可以根据实际需要设置温度范围。
首先，进入菜单界面，选择“温度设置”选项。
然后，根据实际需要输入最低温度和最高温度。
确保温度范围设置正确，以满足实际需求。
2. 温度单位设置宇电温控仪表支持多种温度单位，如摄氏度（℃）和华氏度（℉）。
用户可以根据需要选择合适的温度单位。
在菜单界面中，找到“温度单位设置”选项，并选择所需的单位。
3. 温度精度设置宇电温控仪表具有高精度的温度测量能力。
用户可以根据实际需要设置温度精度。
在菜单界面中，找到“温度精度设置”选项，并选择所需的精度级别。
4. 报警设置宇电温控仪表可以设置温度超过或低于设定范围时的报警功能。
用户可以根据需要设置报警温度和报警方式。
在菜单界面中，找到“报警设置”选项，并进行相应的设置。
5. 控制方式设置宇电温控仪表支持多种控制方式，如PID控制、模糊控制等。
用户可以根据需要选择合适的控制方式。
在菜单界面中，找到“控制方式设置”选项，并选择所需的控制方式。
三、使用方法1. 安装温度传感器在使用宇电温控仪表之前，首先需要安装温度传感器。
将温度传感器正确连接到温度控制仪表上，并确保连接牢固。
2. 开机操作将宇电温控仪表接通电源，并按下电源按钮开机。
等待仪表启动完成后，进入菜单界面。
3. 参数设置根据实际需求，进入菜单界面进行参数设置。
依次设置温度范围、温度单位、温度精度、报警设置和控制方式。
确保所有参数设置正确无误。
4. 温度测量宇电温控仪表具有准确的温度测量功能。
在仪表正常工作时，可以通过显示屏上的温度数值来实时监测当前温度。
5. 温度调节根据实际需求，通过调节控制器上的按钮或旋钮，可以实现温度的精确调节。
根据温度变化情况，适时调整控制器的设置，以达到所需的温度。
6. 报警处理当温度超过或低于设定范围时，宇电温控仪表会触发报警功能。
OMRON温控仪参数设定方法
OMRON温控仪参数设定方法
首先，打开OMRON温控仪的电源，并确保温控仪处于停止状态。
1.设定温度范围：
根据实际需求，在控制面板上选择温度范围。
通常情况下，温控仪可以设置的温度范围为0-400℃，可以通过操作键或旋钮进行设定。
2.设定控制模式：
3.设定控制参数：
在PID控制模式下，需要设定三个参数：比例系数（P）、积分时间（I）和微分时间（D）。
这些参数的设定需要依据所控制的温度系统的特性进行调整。
一般情况下，先设定P值，然后根据调节机制对I和D进行适当的调整。
参数设定过程中可以通过观察实际温度和设定温度的变化来进行优化。
4.设定报警功能：
5.设定通信功能：
部分OMRON温控仪支持通信功能，可以通过RS485、RS232等接口与其他设备进行数据交换和远程监控。
如果需要使用通信功能，需要按照温控仪的说明文档设置通信参数，例如波特率、数据格式等。
6.设定阻抗检测功能：
7.设定其他功能：
在所有参数设定完成后，按照操作说明将设定的参数保存并生效。
之后，OMRON温控仪即会按照所设定的参数进行控制。
需要注意的是，不同型号和版本的OMRON温控仪的参数设定方法可能会有所不同，因此在进行参数设定之前，应仔细阅读设备的使用手册和技术说明书，并按照说明进行操作。
此外，由于温度参数设定涉及到实际工业控制系统，建议在设定之前进行充分的调试和测试，以确保设定的参数能够有效控制温度系统。
温控器上下限设置方法
温控器上下限设置方法温控器是一种用来控制温度的设备，它能够根据预设的温度范围来自动调节加热或制冷设备，以保持环境温度在设定的范围内。
温控器的上下限设置对于保持环境温度稳定非常重要，接下来我们将介绍温控器上下限设置的方法。
首先，确定需要控制的温度范围。
在设置温控器的上下限之前，我们需要明确需要控制的温度范围是多少。
这个范围通常根据实际需要来确定，可以根据环境温度的要求和设备的工作特性来进行选择。
其次，进入温控器的设置界面。
通常情况下，温控器会有一个设置界面，我们可以通过按下设备上的设置按钮或者通过远程控制器进入设置界面。
在进入设置界面之前，确保温控器已经连接好电源并处于工作状态。
然后，设置上限温度。
在进入设置界面后，我们可以找到上限温度的设置选项。
根据实际需要，选择合适的上限温度值，并进行确认。
一般情况下，温控器的设置界面会有明确的操作指南，按照指南进行操作即可。
接着，设置下限温度。
同样地，找到下限温度的设置选项，选择合适的下限温度值，并进行确认。
在设置下限温度时，需要确保下限温度不低于上限温度，以避免温度范围设置的矛盾。
最后，保存设置并退出。
在完成上下限温度的设置后，我们需要保存设置并退出设置界面。
通常情况下，温控器会有一个确认或保存按钮，按下该按钮即可完成设置的保存。
确认设置已保存后，可以退出设置界面。
总之，温控器上下限的设置非常重要，它直接影响着环境温度的稳定性。
通过以上方法，我们可以轻松地设置温控器的上下限温度，从而保持环境温度在需要的范围内。
希望以上内容对您有所帮助，谢谢阅读！。
OMRON温控仪参数设定方法
OMRON温控仪参数设定方法步骤一：了解OMRON温控仪的基本菜单1.“设置”选项：用于设定基本参数和通信设置。
2.“输入”选项：用于设定输入信号类型和测量范围。
3.“输出”选项：用于设定输出信号类型和控制模式。
4.“报警”选项：用于设定报警方式和阈值。
步骤二：设定基本参数在“设置”菜单中，您可以设定一些基本参数，如时间、日期、单位和显示方式等。
这些参数对于正确的温度控制非常重要。
确保您根据您的应用需求正确设定这些参数。
步骤三：设定输入参数在“输入”菜单中，您可以设定温度传感器类型和测量范围。
确保您选择适合您应用的传感器类型，并根据测量物体的温度范围设置测量范围。
如需设定多个输入信号，请重复此步骤。
步骤四：设定输出参数在“输出”菜单中，您可以设定输出信号类型和控制模式。
根据您的设备和应用要求，选择适合的输出信号类型（如电压、电流或继电器）和控制模式（如PID、ON/OFF或时间比例控制）。
确保正确设定输出参数以实现准确的温度控制。
步骤五：设定报警参数在“报警”菜单中，您可以设定报警方式和阈值。
您可以选择报警器类型（如声音或光指示）和报警阈值（如高温或低温）。
确保您根据应用需求适当设定报警参数以确保及时发现温度异常情况。
步骤六：保存和应用参数设定在完成所有参数设定后，确保您保存设置以保证以后能正确应用这些参数。
通常，您可以在“设置”菜单中找到“保存”或“应用”选项。
选择该选项以将参数设定保存到设备中。
步骤七：验证和调整参数设定在正式应用参数设定之前，建议您验证设置的正确性。
将温控仪连接到目标系统并获取实时温度数据。
验证您设置的传感器、控制模式、输出类型和报警参数是否能正确工作。
如果发现问题，您可以返回相应的菜单选项进行调整。
步骤八：常规维护和调整总结：OMRON温控仪具有广泛应用的智能温度控制设备。
通过了解设备的基本菜单选项，正确设定基本参数、输入参数、输出参数和报警参数，您可以实现准确、稳定的温度控制。
温控仪的PID参数设置
温控仪的PID参数设置对于XMT914、XMT614、XMT916温控仪的参数，和恒温控制的参数只有P、I、D、T、ALL、SOUF几个参数，下面我们分别介绍西安西曼电子科技有限公司温控仪的这几个参数的设定规则P：比例系数，P是PID参数里面最关键的一个参数，如果P设定有问题，即使其他参数怎么调节，也不会有好的控制效果，XMT914、XMT614、XMT916等温控仪出厂默认的P参数是1.6，这个适合大多数系统，如果控制效果不好，无非以下三种情况，第一：温度上升缓慢，离设定的目标值还很远时，系统已经开始频繁的进行断续调节，这种情况是P参数较大造成的，此时，可以适当的减小P 的设定，P的减小每次在原来基础上变化10%进行，调整完后再进行观察，直至升温迅速，在快接近目标值时，才开始进行调节，而且没有过大的超温现象；第二种是温度上升很快，已经马上接近目标值时，系统才开始进行断续调节，这样的情况是P参数较大造成的，可以适当的减小P的设定，使系统调节的灵敏度增加，直至系统升温平缓可控，没有较大的超温现象；第三种情况，温度的上升比较平稳、迅速，但会围绕目标值上、下频繁波动，如果发现系统控制滞后，也就是说温度已经超温，系统的输出才开始减小，这时可以减小P的设定，如果发现系统控制超前，也就是，温度还没有达到目标值，就开始减小输出，那就是超前调节，这时可以增大P的设定，直至系统趋于稳定。
总只，P的设定要考长时间无扰动观察，我们一般把P形象的解说为系统的灵敏度，也就像一个人的个性一样，P越小，灵敏度越大，性子越急，对温度的调节反应越迅速，当系统有一点误差时，就会做出大范围的调节，这样就会出现过犹不及的现象，造成系统震荡。
反之P越大，灵敏度也就越小，属于一个慢性子的人，对温度的变化反应不积极，不如实际温度里目标温度还很远，理应迅速升温，而P过大，就会反应出升温缓慢，对超温后理应减小输出也是一样的。
了解了这些，P参数的手动调节就不会有太大的问题了、I参数：I是当系统稳定后有一个相对对误差进行调节的，比如实际值一直偏离目标值有个固定的误差，而且系统惠安能保持稳定，那这种情况就该减小I的设定，使I参数代表的积分作用加强，直至相对误差的产生；也有情况是实际值围绕目标值最上、下的偏差震荡，一会高于目标值，一会低于目标值，上、下偏差的温度基本相同，这种情况，就是I参数设定太小造成的，可以适当的增大I的设定，减小积分的调节作用。
SR53温控仪的参数设置
SR53温控仪的参数设置
1.SR53温控仪的概述
2.SR53温控仪的参数设置
a、温度控制：SR53温控仪采用了集成电路自动温度控制系统，可以
根据面板上设定的温度值来自动控制设备的温度。
b、采集：SR53温控仪采用的是多采集技术，可以实时获取温度数据，可以采集的温度数据的类型有：室外温度、室内温度、控制设备的温度和
管路温度等。
c、显示：SR53温控仪拥有LCD显示屏，可以实时显示采集到的温度
数据，还有设定的温度值和现在温度值等，让使用者更直观地查看到实际
温度的变化。
d、安装：SR53温控仪支持穿墙式安装，可以根据实际需求调节安装
位置，安装简易，减少安装时间。
e、安全性：SR53温控仪拥有安全装置，在设备过热的时候可以自动
关断设备，避免损坏，更有效的保障设备的安全。
f、故障诊断：SR53温控仪拥有专业的故障诊断技术，可以实时识别
设备故障，及时反馈给使用者，以达到更及时、更准确的维护设备的目的。
温控仪的说明书
1
T
1
E
1
J
1
B
1
N
1
Pt100
1
Cu50
0.1
测量范围℃
0～1300 0～1600 0～2300 -200～+350 0～1000 0～1000 600～1800 0～1300 -200～+600 -150～+150
配用传感器
镍铬－镍硅热电偶 铂铑10－铂热电偶 钨铼 3～25 热电偶 铜－铜镍（康铜） 镍铬－铜镍热电偶 铁－铜镍（康铜） 铂铑10－铂铑 6 热电偶 镍铬硅－镍硅热电偶 铂热电阻（R0＝100Ω） 铜热电阻（R0=50Ω）
ouP
输出上限值
0～100
调节器输出上限
ALC 报警输出定义
0～19
见下面说明
SF
系统功能选择
0或4
无变送输出：0 为反作用控制，1 为正作用控制
有变送输出：46 为反作用控制，47 为正作用控制
UAd
通讯地址
0～100
/
Ucr
通讯波特率
0～19200
/
FLT
输入数滤波
0～40
值越大滤波效果越强
run
Ctl 确定的原则如小： （1）采样时间比例输出时，如果采用 SSR（固态继电器）或可控硅作输出控制执行器时，控 制周期可取短一些（一般为 0.5-2 秒），这样可提高控制精度。当采用继电器开关输出时，短的 控制周期会使继电器动作频繁缩短机器开关的寿命，此时一般设置 Ctl 大于或等于 4 秒，但控制 周期太大会使控制精度降低，应根据需要选择一个能兼顾两者的值。
智 能 PID 温 度 控 制 仪
操作说明书
（Ver0913）
温控仪初始化设置
温控仪初始化设置一、CH402（保护仪）1、解锁或加锁⑴按住：“SET”键5秒后，控制器由PV／SV显示模式切换到参数设定模式；⑵点按“SET”键直到显示数据锁定功能标识符“LCK”；⑶按“＜R／S”键将光标移动至千位；⑷按“∧”键将千位数由“0”改为“1”即LCK＝1000⑸按“SET”键换至下一个参数，此时控制器已解锁。
要锁定控制器，只要按上述步骤把LCK修改为0000即可。
2、初始化控制器解锁后回至PV／SV显示模式，同时按“SET”和“＜R/S”键持续5 秒钟后，出现cod符号，就表示进入了初始化模式。
在cod＝0情况下，设置以下参数：⑴输入类型选择（SL1）：SL1＝1000为S型热偶 , SL1＝0000为K型热偶 , SL1＝0111为R型热偶, SL1＝1010为W5Re/W26Re型热偶。
此处设为1000。
⑵报警类型选择（SL4）SL4＝0001为偏差高报警 , SL4＝0011为过程高报警。
此处设为0011。
设置完成后，再同时按“SET”和“＜R／S”键持续5秒回至PV／SV显示模式。
二、FB400（温控仪）1、解锁或加锁（LCK）⑴同时按住set + ﹤键至显示Pb。
⑵点按键至LCK（0：解锁，1：加锁）⑶按需要设各位为0或1（解锁时设为0000）：0 0 0 0固定为0 SV值事件值 SV事件以外的项⑷按MONI键回至主窗口。
2、运行/停止（run/stop）在修改或设置参数之前，应先使仪表处于停止运行状态：⑴在主窗口下按住﹤键3秒至显示ATU。
⑵点按﹤键至显示r-s。
⑶按∨或∧键切换至run或stop。
⑷按MONI键回至主窗口。
3、输入类型设置（InP）⑴按2、的方法选择停止运行。
⑵同时按住set + ﹤键3秒至显示F10。
⑶点按∧键至显示F21。
⑷点按set键至显示InP。
⑸用﹤、∨、∧键修改参数（0：K型热电偶，2：R型热电偶，3：S型热电偶，8：W5Re/W26Re型热电偶），此处设成3。
温控仪的参数设置
微分时间设置：按SET键选择显示“D”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。
仪表设定的微分时间越长，则以微分作用进行的修正越强。
比例周期设置：按SET键选择显示“T”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。
补偿导线设置：按SET键选择显示“Aτ”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；设置为“00”表示自整定关闭，设置为“01”表示自整定启动。
锁参数设置：按SET键选择显示“LOK”，绿色显示屏显示锁的状态，选择移位、递增、递减键设置或修改该项参数；设置为“00”表示不锁，设置为“01”表示只锁主控以外的参数，设置为“02”表示所有参数全锁定。
参数被锁定后，别人不能修改，需修改时要解锁，即设置为“00”。
主控温度上限设置：按SET键选择显示“SOH”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；该参数表示主控继电器动作温度不能高于此值，否则，主控设定温度无效10、电机专用热电阻设置：按SET键选择显示“SC”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；当温控器长时间运行后产生测量偏差时，就可使用该项功能修正误差。
如测量值偏小2℃时，即可设置该项参数为02，若测量值偏大2℃时，即可设置该项参数为-2。
在第二设定区
时，按SET键超过5秒钟后，系统将保存设置参数并退出设定状态，返回正常状态。
在设定状态设定完成后，如不按正确操作退出设定状态，30秒后，系统将自动退出设定状态，你之前所设置的参数被宣布无效。
霍尼韦尔温控仪中文说明书的程序设定篇
霍尼韦尔（honeywe11）1040温控仪中文阐明书1、面板阐明DC1O1ODC1020 DC1030 DC10401.1七段显示屏PV：过程值（ProCeSSVa1U6）,红色4位显示。
SV：设定值（settingva1ue）,绿色4位显示。
1.21EDOUT1：第一路输出（OUtPUt1）,绿色灯OUT2：第二路输出（OUtPUt2）,绿色灯AT:自整定（AutoTuning）,黄色灯PRO：程序运行中（Program）,黄色灯A11：第一路报警（A1armI）,红色灯A12：第二路报警（A1arm2）,红色灯A13：第三路报警（A1arm3）,红色灯MAN：手动，黄色灯*注意:当发生故障（E1Tor）时，MAN灯亮，输出比例归零。
1.3按键SET：设定键(写入设定值或切换模式)<：移位键(移动设定位数)XZ：减少键△:增长键A/M：自动(AUtO)/手动(ManUa1)切换键2、自整定功能(AutoTuning)2.1将AT(在USer1eVe中)设定为YES,启动自整定功能2.2ATV1：自整定偏移量(AUTOTuningoffsetVaiue)SV减ATV1为自整定设定点，设定ATV1可以防止自整定期，因PV值振荡而超过设定点(OVerShoOt).3、故障信息注意：当有标识的故障发生时，请与供应商联络。
4、操作流程按“SET”键持续5秒当1CK='1111'时,按“SET"键和'<'键持续5秒。
当1CK='0000'时,按“SET"键和'<]'键持续5秒。
1.11eve11⑵ ⑶ ⑴：按“SET”键。
(2)：(3)： (4)：4.1.1按移位键（V）变化参数。
按下移位键,第一位数开始闪烁。
按增长键（）或公少键（）对立数值作增长或减少，再按移位键到第二位数，当所有数值设定好后，按SET键完毕数值设定。
