DZ15LE漏电断路器使用说明
DZ15LE漏电断路器使用说明
DZ15LE系列漏电断路器使用说明一、用途DZ15LE系列漏电断路器主要适用于交流380V或220V（按产品额定电压规定），50Hz的配电网络中，主要用来对有致命危险的人身间接接触电及线路，本产品符合国家标准GB14048.2-94。
二、使用条件原则上本产品适用于室内使用，当户外使用时，必须安装在配电箱内，还应有良好的防雨、防雷、防潮湿等条件。
1、海拔高度不超过2000米；2、环境温度-5—40℃；3、空气相对湿度不大于85％，日平均温度不超过25℃；4、大气相对湿度在周围空气温度为40℃时不超过50％。
5、在产品表面不准产生凝露。
6、产品应垂直安装，倾斜不得超过5度，无冲击振动的地方；7、产品必须远离电磁场及有害、有腐蚀性气体的环境；8、没有雨雪侵袭的地方。
三、主要技术性能1、断路器额定电流：32、40、63、100等规格;2、极数：2 、3 、4极；3、断路器的短路瞬时动作电流按10倍额定电流整定。
4、断路器的过电流脱扣器在周围介质温度为+25℃，从冷态开始各极同时通电，其动作特性为：A：1.05倍额定电流1h内不动作。
B：1.30倍额定电流1h内动作。
5、在国家标准条件下，断路器的电寿命为5000次；机械寿命为10000次6、漏电动作基本参数四、使用与维护1、漏电断路器的漏电、过载、短路保护特性由制造厂制定，使用过程不允许随意调整，免致影响性能。
2、在合闸通电状态下按动按钮，以此检查漏电断路器的脱扣功能正常与否，为确保运行正常，必须定期（每星期）试跳一次。
同时，在新装机停用再启用前均检查漏电断路器确能正常工作方可使用。
3、漏电断路器经常自动跳闸，应严格检查相线对地泄露电流是否超过规定动作电流值，并查找排除电路故障后，须将操作手柄往下扳动至“分”位置，使机构进入“再扣”后，才重新合闸操作。
4、漏电断路器因短路断开，应检查触头是否烧毁及磨损情况，如烧毁严重或出现凹坑时需重拆修理才能使用。
漏电断路器如有故障，请用户不要自行拆卸，应尽快送回厂家修理，如具有维修能力，亦应先征得厂家同意，免致因参数不符合而发生危险。
DZ15L漏电断路器资料
当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使剩余电流动作断路器动作，从而切断电源起到过载 或短路保护作用。
表1 飞弧 距离 mm
220
DZ15LE-40 380
40
2
20， 3
32，40
4
30
50 3
75
100
15
25 ≤50
40
50
220
DZ15LE-100 380
100
63，
30
2
80，100
50
3
63，
10045Fra bibliotek75100
300
15
25
40
≤70
50
150
4.2 剩余电流动作断路器的剩余电流分断时间见表2
图4 四极和三极四线外形安装尺寸
4-φd
G
H
N1 3 5
R ON
OFF
E φC
F N2 4 6
J
D
a
I
C
A
b B
7 订货须知
用户订货时必须说明： 7.1 剩余电流动作断路器的名称及型号。 7.2 剩余电流动作断路器额定电流。 7.3 剩余电流动作断路器额定剩余动作电流。 7.4 剩余电流动作时间。 7.5 保护种类、极数及数量。 例：订购DZ15LE-40，40A，3极，电动机保护用，额定剩余动作电流50mA，动作时间＜0.1s，数量80台。
订货代号为：DZ15LE-40/3902，40A，50mA，＜0.1s，80台。 附表：连接使用铜导线标准截面积
DZ15L漏电开关
DZ15L漏电开关
孙永胜
【期刊名称】《电工技术》
【年(卷),期】2002(000)007
【摘要】DZ15L系列漏电开关使用广泛，主要用于过载及漏电保护。
过载保护原理与普通空开相同，漏电保护用专门电子电路完成，有漏电保护动作迅速、准确、及时的特点，能有效保护人身安全，防止触电事故。
【总页数】2页(P52-53)
【作者】孙永胜
【作者单位】齐鲁石化股份有限公司塑料厂,255411
【正文语种】中文
【中图分类】TM93
【相关文献】
1.DZ15L漏电开关漏电保护电路原理及维修 [J], 谢春林
2.DZ15L漏电开关漏电保护电路原理及维修 [J], 谢春林
3.总漏电开关跳闸而下级漏电开关不跳闸的分析 [J], 张智民
4.低压配电系统漏电开关的选用 [J], 赵丽梅
5.低压公用电网TT接地型式及漏电开关上下级配合 [J], 连玉英
因版权原因，仅展示原文概要，查看原文内容请购买。
DW15万能断路器使用说明
引言DW15（DW15C）-630及DWX15（DWX15C）-630系列万能式断路器（DW15C、DWX15C抽屉式断路器）是上海电器科学研究所和国内有关工厂联合设计的更新换代产品，本系列产品性能符合GB14048.2,JB8590.1，IEC947-2：(1989)等标准。
上海电器科学研究所为加速科研成果的推广及开发，使科研成果迅速有效地转为社会生产力，以满足社会主义建设的需要。
为此，上海精益电器厂作为上海电器科学研究所在上海地区生产和开发万能式断路器的基地，开发和生产了本系列产品。
我们竭诚欢迎广大用户对本厂产品提出宝贵意见以有利于提高产品质量，更好地为用户服务。
感谢您使用我厂的产品！上海精益电器厂2002.01目录1.用途及分类 (3)2.型号 (4)3.断路器的正常工作条件 (4)4.技术数据及性能 (5)5.结构特点说明 (11)6.二次回路用户接线 (14)7.安装尺寸及外形尺寸 (18)8.安装、使用及维护 (21)9.备品备件 (22)10.定货单 (22)1. 用途及分类1.1 用途DW15-630万能式断路器（以下简称断路器）及DWX15-630万能式限流断路器（以下简称限流断路器）的额定电流自100A至630A，额定工作电压交流50Hz自380V至660V。
该断路器主要在配电网络中用来分配电能、保护线路及电源设备的过载、欠电压和短路。
也能在交流50Hz、380V电网中用来保护电动机的过载，欠电压和短路。
正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。
由于断路器还具有三段保护特性，可以对电网作选择性保护。
限流断路器由于有限流特性，特别适用于可能出现大短路电流的网络。
DW15C-630及DWX15C-630抽屉式断路器除了有固定式的一切用途之外，还具有抽屉式安装结构。
抽屉式的安装结构提高了使用的经济性，在主电路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离开关，起到一机二用。
德力西电气DZ15LE 透明漏电塑壳断路器
缺省 ： 0.1s
2 ： 0.2s 3 ： 0.3s 4 ： 0.4s 5 ： 0.5s 6 ： 0.6s
缺省 ： 配电保护 M ： 电动机保护
例子 ： DZ20100TY163表示DZ20,100壳架，Y型分断能力，16A，3极，无附件
Delixi Electric
65
64
Delixi Electric
DZ15LE 透明漏电塑壳断路器
选型指南
选型 壳架 透明系列 电流 极数 剩余电流 最大分断时间 用途
DZ15LE
40
T
16
2
S
2
40 100
T
10 ： 10A 16:16A ……
2:2P 3:3P 4:4P
S: 30mA W: 50mA Q: 75mA Y: 100mA R: 200mA T: 300mA
DZ15LE-40T DZ15LE-40T DZ20-100T 100 AC400V 5 5
≤70
3/4 40 AC400V 3 3
≤50
2 100 AC400V 5 5
≤70
Icu(kA) Ics(kA)
飞弧距离 国际标准 国家标准 认证证书
IEC 60947-2 GB 14048.2 CCC
外形及安装尺寸
单位：mm
DZ15LE-40T W L H 56 212 73.5
DZ15LE-40T 82/107 221 73.5
DZ20-100T 70 230 82
DZ20-100T 100/130 254 80
*具体尺寸见产品附带“易装卡（easy card） ”或者说明书
DZ15LE 透明漏电塑壳断路器
产品特征
三级配电箱种类及设置规范
三级配电设置示例一、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二、分配电箱1、含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或 KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。
分级配电示意图分配电箱N线端子板节点图分配电箱PE线电子板节点图分配电箱电气系统图含塔吊回路分配电箱示意图（端子板接点及电气连接点图同上）含塔吊回路分配电箱系统图2.不含照明回路分配电箱6-8回路分配电箱示意图6回路分配电箱含塔吊回路（端子板接点及电气连接点图同上）8回路分配电箱系统图6回路含塔吊回路分配电箱系统图三、开关箱（一机一闸一漏一箱）1.地泵等大型设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。
地泵等大型设备开关箱示意图地泵等大型设备电气系统图2.塔式起重机等设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。
DZ15(LE)培训
注：漏电断路器通以6In试验电流至可返回时间，然后试验电流降至额定电 流90%，漏电断路器应不脱扣。
-9-
ABB
CHINT DZ15LE系列 SERIES
二、生产工艺
（一）装配
1.对电磁系统（线圈）和油杯的认识。
100A
80A
63A
50A
40A
100A
63A
32A
25A
20A
16A
10A
6A
-10-
（五）特性 在电子组件板上刷绝缘漆
-28-
ABB
CHINT DZ15LE系列 SERIES
将罩壳用螺钉紧固
-29-
ABB
CHINT DZ15LE系列 SERIES
放上手柄、盖和按钮并用螺钉紧固。
手柄
盖 按钮 螺钉
-30-
ABB
CHINT DZ15LE系列 SERIES
将盖好的产品放入DZ15LE剩余电流智能检测台，设置合适的参数，进 行校验。
-4-
ABB
CHINT DZ15LE系列 SERIES
产品概述及技术参数
1
DZ15LE系列
2
生产工艺
3
-5-
生产过程问题及处理
ABB
CHINT DZ15LE系列 SERIES
一、产品概述及技术参数
1.产品概述 DZ15LE系列漏电断路器（以下简称漏电断路器）, 适 用于交流50Hz, 额定电压为220V（二极）或380V（三极 、四极）,额定电流至100A的电路中，作漏电保护之用， 也可用来防止因设备绝缘损坏，产生接地故障电流而引起 的火灾危险。并可用来保护线路的过载、短路，亦可作为 线路不频繁转换之用。 2.技术参数 1）触头参数及脱扣力
人民电器 DZ15LE系列漏电断路器(透明壳) 使用说明书
D Z15LE系列漏电断路器符合标准：GB/T 14048.2警告1 漏电断路器对同时接触被保护电路两线引起的触电危险不能进行保护，使用时请务必注意。
2 漏电断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁利用相线直接触碰地装置来测试剩余动作特性和相线与相线、相线与中性经之间短接来测试短路保护特性的试验方法。
3 漏电断路器主要功能是对致命危险的人身触电提供间接保护，额定剩余动作电流不超过0.03A的漏电断路器在其他保护措施失效时，也可以作为直接接触电事故基本防护措施的补充保护措施（不包括对相与相、相与N线间形成的直接接触电击事故的保护），但不能作为唯一的直接接地保护。
4 严禁湿手操作漏电断路器，否则可能发生电击事故。
注意1 漏电断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。
2 漏电断路器安装位置应避开强电流电线和电磁器件，避免磁场干扰。
3 四极漏电断路器上“N”接线端子必须接入中性线，以利于电子线路正常工作。
安装时必须严格区分中性性（N）和保护线（PE），经过漏电断路器的中性线不得作为保护线，不得重复接地或接设备外露可导电部分。
保护线不得接入漏电断路器。
4 漏电断路器的漏电、过载、短路保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。
5 绝缘测试本漏电断路器出厂前已按标准规定进行绝缘测试，因漏电断路器带有电子线路板，安装前如进行复测，必须按如下步骤：a）用500VDC兆欧表；b）在漏电断路器处于断开状态时，对每一对端子之间（此端子在断路器闭合时是电气连接在一起的，1-2、3-4、5-6之间）和1、3、5联结板（3个联结板用导线相连，2极产品连结N-1）A与外壳之间（外壳用金属箔覆盖）分别进行；严禁对二极漏电断路器的N-1（闭合状态时），N-2之间，三极漏电断路器的1-5（闭合状态时）、2-6之间，四极漏电断路器的N-5（闭合状态时）、N-6之间测试；c）绝缘电阻应不小于10兆欧。
一篇读懂 - 三级配电二级漏保、一机一闸一漏一箱
一内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
四回路配电柜电气系统图八回路配电柜电气系统图二6回路含塔吊回路分配电箱系统图三配电室布置应符合下列要求（一）配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m。
（二）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m。
（三）配电柜侧面的维护通道宽度不小于1m。
（四）配电室的棚顶与地面的距离不低于3m。
（一）固定式配电箱、开关箱箱体中心点与地面垂直距离 1.4~1.6m。
移动式箱体与地面垂直距离0.8~1.6m。
配电箱、开关箱应装设在坚固、稳定的支架上。
（二）配电箱、开关箱在建筑物坠落半径或塔吊臂旋转半径内的必须做双层防护棚，并采取隔离措施。
一（一）施工现场操作电工必须经过按国家现行标准考核合格后，持证上岗工作。
（二）各类用电人员必须通过相关安全教育培训和技术交底，掌握安全用电基本知识和所用设备的性能，考核合格后方可上岗工作。
（三）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。
https:///m95401.html（四）临时用电组织设计规定：1）施工现场临时用电设备在5台及以上或设备总容量在50kW及以上的，应编制用电组织设计；否则应制定安全用电和电气防火措施。
DZ15LE系列剩余电流动作断路器
3 78±1.75 221±2.3 88±1.75 73.5±1.5 24max 51max 47max 50max 10max 46max
4 103±1.75 221±2.3 88±1.75 73.5±1.5 24max 76max 47max 50max 10max 46max
2 66±1.75 230±2.6 95±1.75 80±1.5 14max 25max 68max 31max 14max 53max
In≤63A 1h内不脱扣 1h内脱扣
起始状态
冷态开始 热态开始
4.5.2 电动机保护用剩余电流动作断路器过电流脱扣器的保护性能见表5
周围空气温度 +20±2℃ -5±2℃ +40±2℃
试验电流/额定电流 1.05 1.20 1.05 1.30 1.00 1.20
试验时间 2h内不脱扣 2h内脱扣 2h内不脱扣 2h内脱扣 2h内不脱扣 2h内脱扣
20，
50
25
DZ15LE-40
380
40
3
3
32，40
75
40
4
100
50
≤50
220
2
30
15
50
25
63，
DZ15LE-100 380
100
3
5
75
40
80，100
100
50
4
300
150
≤70
A
4.2 剩余电流动作断路器的剩余电流分断时间见表2
剩余电流 最大分断
时间(s)
I△n
2I△n
0.2
符合标准：GB 14048.2。
2 型号及含义
三级配电二级漏保、一机一闸一漏一箱
02 09原文配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
三级配电设置示例一总配电箱（柜）内设400A 630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4 8路采用具有隔离功能的DZ20系列160A 250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM 1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75 150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
总配电柜端子板接点图二 分配电箱1 含照明回路分配电箱 （动力回路与照明回路分路配电）内设200A 250A 具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或 KDM 1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM 1透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
6回路含塔吊回路分配电箱系统图三配电室布置应符合下列要求（一）配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m。
（二）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m。
（三）配电柜侧面的维护通道宽度不小于1m。
dz158le-100漏电保护器说明书
一、型号说明
二、产品介绍
DZ158LE-100剩余电流动作断路器适用于交流50Hz，额定电压单极两线、两极230V，三极、三极四线、四极400V，额定电流从63A至100A 的线路中，当人身触电或电网泄漏电流超过规定值时，剩余电流动作断路器能够在极短的时间内迅速切断故障电源，保护人身及用电设备的安全，同时可以保护线路和电动机的过载或短路，亦可作为线路的不频繁转换及电动机的不频繁起动之用。
三、正常工作条件和安装条件
1、周围空气温度-5℃+40℃，24h的平均值不超过35℃。
2、海拔高度：安装地点的海拔不超过2000m。
3、大气条件：安装地点的空气相对湿度在最高温度+40℃时不超过50%，在较低的温度下可允许有较高相对湿度，例如20℃时达90%，并考虑到因温度变化发生在产品上的凝露而采取必要措施。
4、安装类别：Ⅲ级。
5、污染等级：3级。
6、安装型式：采用TH35-7.5型钢安装轨安装。
7、安装条件：安装场所的外磁场任何方向均不应超过地磁场的5倍；剩余电流动作断路器一般应垂直安装，各方位倾斜度不超过5°；手柄向上为接通电源位置；安装处应无显著冲击和振动。
漏电保护器使用说明书
漏电保护器使用说明书漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
国家为了规范漏电保护器的正确使用，相继颁布了《漏电保护器安全监察规定》（劳安字（1999）16号）和《漏电保护器安装与运行（GB13955-92）等一系列标准和规定。
依据这些标准和规定，我们在选用漏电保护器时应遵循以下主要原则：1. 购买漏电保护器时应购买具有生产资质的厂家产品，且产品质量检测合格。
在这里要提醒大家：市场上销售的漏电保护器有不少是不合格品。
2002年10月28日，国家质检总局公布漏电保护器产品质量抽查结果，有20%左右的产品不合格，其主要问题为：有的不能正常分断短路电流，消除火灾隐患；有的起不到人身触电的保护作用；还有一些不该跳闸时跳闸，影响正常用电。
2. 应根据保护范围、人身设备安全和环境要求确定漏电保护器的电源电压、工作电流、漏电电流及动作时间等参数。
3. 电源采用漏电保护器做分级保护时，应满足上、下级开关动作的选择性。
一般上一级漏电保护器的额定漏电电流不小于下一级漏电保护器的额定漏电电流，这样既可以灵敏地保护人身和设备安全，又能避免越级跳闸，缩小事故检查范围。
4. 手持式电动工具（除III类外）、移动式生活用家电设备（除III 类外）、其他移动式机电设备，以及触电危险性较大的用电设备，必须安装漏电保护器。
5. 建筑施工场所、临时线路的用电设备，应安装漏电保护器。
这是《施工现场临时用电安全技术规范》（JGJ46-88）中明确要求的。
6. 机关、学校、企业、住宅建筑物内的插座回路，宾馆、饭店及招待所的客房内插座回路，也必须安装漏电保护器。
7. 安装在水中的供电线路和设备以及潮湿、高温、金属占有系数较大及其他导电良好的场所，如机械加工、冶金、纺织、电子、食品加工等行业的作业场所，以及锅炉房、水泵房、食堂、浴室、医院等场所，必须使用漏电保护器进行保护。
人民电器 RDB5LE-32系列剩余电流动作断路器 使用说明书
SERIESR DB5LE系列剩余电流动作断路器符合标准：G B/T16917.1产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
警告1 剩余电流动作断路器(下称漏电断路器)对同时接触被保护电路两线引起的触电危险不能进行保护，使用时请务必注意。
2 漏电断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁用相线和中性线直接短路或用相线触碰接地装置的试验方法,避免人身伤害。
3 漏电断路器主要功能是对有致命危险的人身触电提供间接接触保护，额定剩余动作电流不超过0.03A的漏电断路器在其他保护措施失效时，也可以作为直接接触电击事故基本防护措施的补充保护措施(不包括对相与相、相与N线间形成的直接接触电击事故的保护)，但不能作为唯一的直接接触保护。
4 严禁湿手操作漏电断路器，否则可能发生电击事故。
注意1 漏电断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。
2 漏电断路器安装位置应避开磁场干扰。
3 三极四线和四极漏电断路器的进线N端子必须接入中性线，使电子线路正常工作。
安装时必须严格区分中性线(N)和保护线(P E)，经过漏电断路器的中性线不得作为保护线，不得重复接地或接设备外露可导电部分。
保护线不得接入漏电断路器。
4 漏电断路器的漏电、过载、短路保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。
5 用户不可随意将断路器和剩余电流组件(脱扣器)拼装成漏电断路器来使用。
6 耐压测试本漏电断路器出厂前已按标准规定进行耐压测试。
若安装前-1-必须进行复测确认时，请务必注意：因漏电断路器自带电子组件板，所以，供给电子组件板电源的两极之间不能测试，以避免电子元件损坏。
7 本产品接触板为铜或铜合金，用户接铝导线时请采用铜铝过渡，搪锡或者加装铜接线鼻，以免导致铜、铝直接接触造成电化学腐蚀导致接线松动，接触电阻增大而烧损线路如因接线不合理出现线路烧毁，本公司概不负责，特此警告！铜导线(铜排)截面积(参考值见附表A)。
人民电器 水晶系列选型手册 RDM1系列塑料外壳式断路器(透明壳) 产品资料说明书
⽔晶系列选型⼿册CRYSTAL SERIES SELECTION MANUAL人民电器集团是人民控股集团全资公司，中国500强企业之一，始创于1986年。
人民电器集团以工业电器为核心产业，拥有浙江、上海、南昌、抚州、枣庄、合肥六大制造基地、35家全资子公司150家控股成员企业、1500多家加工协作企业和5000多家销售公司。
产品畅销全球125个国家和地区，广泛应用于浦东机场、京沪高铁、三峡水电、北京地铁、奥运场馆南水北调、青藏铁路、嫦娥探月工程、越南太安水电枢纽等国内外重大工程项目，位居世界机械企业500强前列。
2023年，经世界品牌实验室测评，品牌价值788.15亿。
一站式透明外壳断路器解决方案工地配电首选为全面支持全国复产复工建设需要，现针对透明壳产品，进行促销让利活动，详情敬请垂询当地授权代理商。
短路保护过载保护隔离保护漏电保护透明可视由于建筑工地用电环境的复杂性及特殊性，加上大多数的作业人员刚由农民转变而成，安全用电意识较差，以及用电设备的多样性、安全措施的不完备使建筑工地的电气事故增加，安全用电形式非常严峻。
常规产品在内部的触头熔焊，或粘连时，虽然开关处于分闸状态，实则依旧线路依旧导通，用户不易发现。
在停电时还会使停电线路带电。
会危及施工维护人员的安全。
透明断路器的好处是它在拉闸停电时你可以直观的看到断路器内部的断开点。
概述施工现场用电需求分类总配电箱、分配电箱、开关箱三级控制。
应用方案-总配电箱应用方案-分配电箱应用方案-开关箱三级控制RDM1400ARDM1 160ARDM1 160A6-8路RDM1 100A 3PRDB5T 63A 3P 水电RDB5T 63A 3P 消防RDB5T 40A 3P 备用RDB5T 63A 3P 备用RDM1系列塑料外壳式断路器RDM10系列塑料外壳式断路器DZ20系列塑料外壳式断路器DZ15系列塑料外壳式断路器RDL20系列漏电断路器DZ15LE系列漏电断路器RDM1L系列漏电断路器RDL18系列漏电断路器RDB5T-63、RDB5TLE-63系列小型断路器RDH5系列隔离开关HR6熔断器式隔离开关01 11 16 21 24 27 31 39 41 47 49Contents/01选型指南产品概述RDM1系列塑料外壳式断路器具有体积小、分断能力高、飞弧短、抗震动的特点, 是陆地及船舶使用的理想产品。
德力西 CDBXLES小型漏电保护断路器 使用说明书
CDBXLESH 使用说明书安装、使用产品前，请仔细阅读使用说明书，并妥善保管备用。
安全告知在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。
危险：严禁湿手操作断路器；使用中，严禁触摸导电部位；维护与保养时，必须确保产品不带电；严禁用短路的办法来测试产品。
注意：安装、维护与保养时，应由具有专业资格的人员操作；产品的各项特性出厂时已整定，使用中不能自行拆装或随意调节；使用前请确认产品工作电压、额定电流、频率及特性是否符合工作要求；按照产品上的接线标识进行安装接线(负载端即出线端)；导线伸入接线孔后拧紧接线螺钉，拧紧导线使导线不得松动、拔出，裸露铜线头不能露在接线端外；进线侧有电压时，合闸后产品中电路处于工作状态，侧壁有一定的温度，属于正常现象。
本产品对同时接触被保护电路两线引起的触电危险不能进行保护；本产品防护等级IP20不具备防尘功能，当用于灰尘较多的场合时，请安装于密封较好的终端箱中；本产品不适用于电动机频繁启动、电热设备、电容柜、高感性、高容性负载和高温环境等特殊场合；如果产品在开箱时有破损或异常响声，应立即停止使用并联系供应商；目 录1主要用途及适用范围 (1)2产品型号及含义 (1)3正常使用、安装及运输条件 (1)4技术特性 (2)4.1分类 (2)4.2主要技术性能参数 (2)5外形及安装尺寸 (3)6安装和使用（维护） (4)7故障分析 (5)8开箱检查 (5)9公司承诺 (6)1主要用途及适用范围CDBXLESH系列漏电断路器（以下简称漏电断路器）具有漏电（触电）、过载、短路等保护功能，还可根据用户的需要增加过压，欠压保护功能。
CDBXLESH漏电断路器适用于交流50Hz/60Hz，额定电压230V/400V，额定电流至63A及以下的线路中，用来对人的间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。
也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。
德力西 CDBNE-125GQFE电能表外置断路器 使用说明书
CDBKSRC-125E 电能表外置断路器使用说明书安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用符合标准：GB/T 10963.1、CQC 1121目录1主要用途及适用范围 (1)2 产品特点、型号及含义 (1)2.1产品特点 (1)2.2产品型号及含义 (1)2.3面板介绍 (1)3 正常工作条件和安装条件 (2)4 正常贮存和运输条件 (2)5安装及接线 (3)6技术特性 (4)6.1分类 (4)6.2主要技术参数 (4)6.3主要技术性能 (4)7 外形及安装尺寸 (6)8 安装和使用（维护） (7)9 注意事项 (7)10 开箱检查 (8)11 公司承诺 (8)1主要用途及适用范围CDBKSRC-125E系列电能表外置断路器（以下简称为断路器）是一种具有远程全自动和半自动控制方式的小型重合闸断路器。
本断路器适用于交流50Hz，额定电压230V/400V，额定电流80A-125A的线路中，主要在配电系统中对线路起过载和短路保护之用；同时，可以实现远程控制自动分闸，及自动重合闸功能。
2 产品特点、型号及含义2.1 产品特点a) 过载保护；b) 短路保护；c) 控制方式：全自动控制：自动分闸，自动合闸；半自动控制：自动分闸，手动合闸；d) 控制信号方式：AC220V电平控制、蓝牙控制（3P除外）。
2.2 产品型号及含义特征代号：线电压取电壳架等级电流：125A2.3 面板介绍图1说明：1公司商标2控制状态指示灯3产品型号4电流规格（脱扣类型+额定电流）5蓝牙标识（仅蓝牙有）6手动自动转换指示7分断能力8二维码（仅蓝牙有）9 N极指示10进线端11额定冲击耐受电压12额定频率、额定电压13符合标准14分合指示15认证标识16指示窗17接线图18控制端接线口19反馈端接线口注：正常分合闸手柄时，如指示窗不同步运动，请停止使用。
3 正常工作条件和安装条件a）周围空气温度：周围空气温度上限不超过+70℃, 下限不低于-40℃，并且在24小时内平均温度不超过+35℃；b）海拔高度：安装地点的海拔不超过2000m；c）大气条件：温度为+40℃时，空气的相对湿度不超过50%；在较低温度下允许有较大的相对湿度，例如在+20℃时，相对湿度不超过90%，对由于温度变化偶尔产生的凝露应采取特殊的保护措施；d）安装条件：断路器安装场所附近的外磁场，在任何方向均不应超过地磁场的5倍；安装在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；安装在无显著冲击振动及无雨雪侵袭的地方；e）污染等级：2级；f）安装类别：Ⅱ类、Ⅲ类；g）防护等级：IP20；h）产品不允许反接线；i）带有N极产品，接线时，必须把零线接在标有N标识的极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

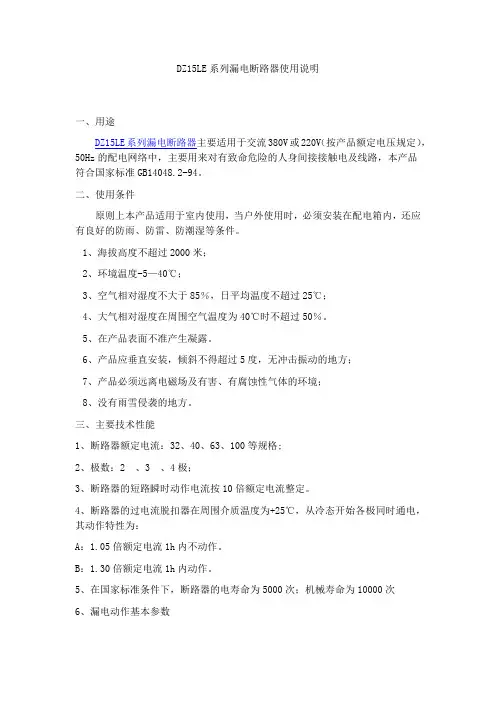

DZ15LE系列漏电断路器使用说明
一、用途
DZ15LE系列漏电断路器主要适用于交流380V或220V（按产品额定电压规定），50Hz的配电网络中，主要用来对有致命危险的人身间接接触电及线路，本产品
符合国家标准GB14048.2-94。
二、使用条件
原则上本产品适用于室内使用，当户外使用时，必须安装在配电箱内，还应有良好的防雨、防雷、防潮湿等条件。
1、海拔高度不超过2000米；
2、环境温度-5—40℃；
3、空气相对湿度不大于85％，日平均温度不超过25℃；
4、大气相对湿度在周围空气温度为40℃时不超过50％。
5、在产品表面不准产生凝露。
6、产品应垂直安装，倾斜不得超过5度，无冲击振动的地方；
7、产品必须远离电磁场及有害、有腐蚀性气体的环境；
8、没有雨雪侵袭的地方。
三、主要技术性能
1、断路器额定电流：3
2、40、6
3、100等规格;
2、极数：2 、3 、4极；
3、断路器的短路瞬时动作电流按10倍额定电流整定。
4、断路器的过电流脱扣器在周围介质温度为+25℃，从冷态开始各极同时通电，其动作特性为：
A：1.05倍额定电流1h内不动作。
B：1.30倍额定电流1h内动作。
5、在国家标准条件下，断路器的电寿命为5000次；机械寿命为10000次
6、漏电动作基本参数
四、使用与维护
1、漏电断路器的漏电、过载、短路保护特性由制造厂制定，使用过程不允许随意调整，免致影响性能。
2、在合闸通电状态下按动按钮，以此检查漏电断路器的脱扣功能正常与否，为确保运行正常，必须定期（每星期）试跳一次。
同时，在新装机停用再启用前均检查漏电断路器确能正常工作方可使用。
3、漏电断路器经常自动跳闸，应严格检查相线对地泄露电流是否超过规定动作电流值，并查找排除电路故障后，须将操作手柄往下扳动至“分”位置，使机构进入“再扣”后，才重新合闸操作。
4、漏电断路器因短路断开，应检查触头是否烧毁及磨损情况，如烧毁严重或出现凹坑时需重拆修理才能使用。
漏电断路器如有故障，请用户不要自行拆卸，应尽快送回厂家修理，如具有维修能力，亦应先征得厂家同意，免致因参数不符合而发生危险。
五、注意事项
1、本产品三包一年，如属产品质量问题实行包退、包修、包换，如因用户使用不当而造成损坏可代为修理，只收材料费（外地收回运费），漏电断路器如有故障，请不要自行打开（分体机指漏电保护部分），外壳一经拆开，本厂不负任何责任。
2、用户在使用本产品时，因违反产品的使用规定而发生一切事故，责任不在厂家及保险部门规定的保险范围之内。
3、雷雨后或潮湿天气中，漏电断路器在使用前应按试验按钮进行试跳，检查产品有无损坏，如发现损坏修复后方可使用。
4、漏电断路器对同时接触被保护电路两线或三线所引起的触电危险，不能进行保护。
5、根据国家标准“漏电保护器的功能是提供间接接触保护”“在其他保护措施失效时……不能作为唯一的直接接触保护”。
六、接线示意图（图一）
七、产品外型及尺寸见图二。
