补画第三视图试题
补画组合体第三视图
补视图的一般顺序
先外形，再内腔； 先叠加，再挖切。
课堂小结
认清视图抓特征， 分析投影想形体； 线面分析攻难点， 综合起来想整体。
课后作业
自己动手利用手边可利用 的材料做本课例题和练习 的模型，加深对组合体的 理解。（可选择萝卜）
例2：已知两视图，求第三视图。
补画组合体第三视图
例：已知两视图，求第三视图。
补画组合体第三视图
课堂练习：
例2：已知俯左视图，求主视图。
课堂练习：
例2：已知俯左视图，求主视图。
课堂小结
补视图的方法
根据已知视图，分清 组合形式，用形体分 析法和线面分析法， 分析视图，想象形体， 逐一补全各部分的第 三视图。
新知探索：
例1：已知支座的主俯视图，补画左视图。
2
讨论：
利用形体分析法的有
4
3
关知识，分析支座由Biblioteka 几部分组成？分别是1
哪种基本几何体？
补画组合体第三视图
新知探索：
例1：已知支座的主俯视图，补画左视图。
2
4
3
1
主
补画组合体第三视图
新知探索：
例1：已知支座的主俯视图，补画左视图。
主
补画组合体第三视图
教学目标
1 能熟练运用形体分析法和线面分析法来补画视图的基本方法； 2 进一步掌握轴测草图的画法； 3 进一步培养学生的空间想象力和空间思维能力。
教学重难点
1 运用形体分析法和线面分析法正确识读组合体三视图； 2 运用形体分析法和线面分析法补画第三视图； 3 空间想象力和空间思维能力的提高。
思考：
从上题的做题过程中分析 如何用形体分析法补画第 三视图？

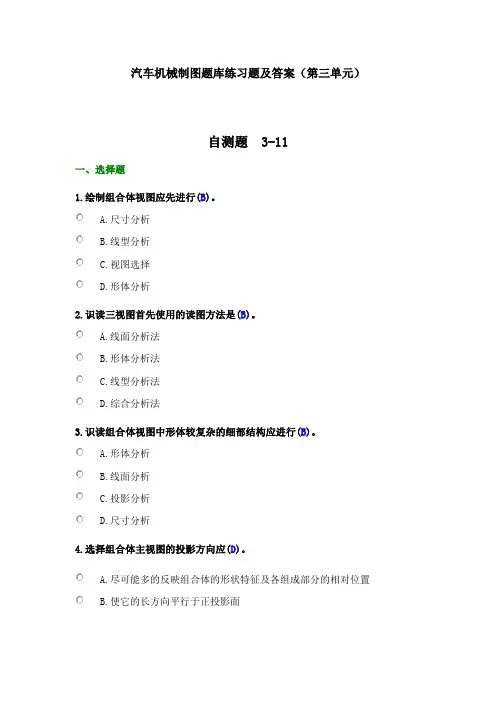

汽车机械制图题库练习题及答案(第三单元)
汽车机械制图题库练习题及答案（第三单元）自测题 3-11一、选择题1.绘制组合体视图应先进行(B)。
A.尺寸分析B.线型分析C.视图选择D.形体分析2.识读三视图首先使用的读图方法是(B)。
A.线面分析法B.形体分析法C.线型分析法D.综合分析法3.识读组合体视图中形体较复杂的细部结构应进行(B)。
A.形体分析B.线面分析C.投影分析D.尺寸分析4.选择组合体主视图的投影方向应(D)。
A.尽可能多的反映组合体的形状特征及各组成部分的相对位置B.使它的长方向平行于正投影面C.使其它视图呈现的虚线最少D.前三条均考虑5.柱体需要标注的尺寸是(D)。
A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸6.台体需要标注的尺寸是(A)。
A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸7.切割体需要标注的尺寸是(B)。
A.原体尺寸和截平面的形状尺寸B.原体尺寸和截平面的位置尺寸C.原体尺寸和截平面的形状与位置尺寸D.所有线的定形尺寸及定位尺寸8.已知物体的主、俯视图，正确的左视图是(A)。
A B C D9.已知物体的主、俯视图，正确的左视图是(C)。
ABCD10.已知物体的主、俯视图，正确的左视图是(A )。
ABCD11.已知物体的主、俯视图，正确的左视图是(B )。
ABCD12.已知物体的主、俯视图，正确的左视图是(A )。
ABC D二、判断题1.组合体两基本体表面平齐时，在视图上两基本体之间无分界线。
(A)A.正确B.不正确2.组合体两曲面相切时，在相切处不应画出切线。
(B)A.正确B.不正确3.组合体两基本形体相贯时，应标注相贯线尺寸。
(B)A.正确B.不正确4.一个视图肯定不能完全确定物体的形状。
(B)A.正确B.不正确5.两个视图能完全确定物体的形状。
(B)A.正确B.不正确自测题 3-12一、填空题1．组合体的组合类型有型、型、型三种。
机械制图8套试卷及答案(2)
一、在平面ABC内作一条水平线，使其到H面的距离为10mm.(10分）二、作平面△ABC和平面△EFG的交线，并判别可见性.（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线。
（14分,每题7分）1。
四、在指定位置将主视图画成剖视图.（12分)五、补画视图中的缺线。
(12分)六、指出下列螺纹画法中的错误,并将正确的画在指定位置。
(8分)八、解释轴承304的含义,并在图中画出其与孔和轴的装配结构。
（8分）304:向心球轴承，04表示滚动轴承内径为20mm,3表示尺寸系列。
九、读零件图,并回答问题。
（18分)1．该零件采用了哪些视图、剖视图或其它表达方法?的含义.,B-B、C—C断面图及D—D局部剖视45孔的轴线3。
Φ40H7表示:基本尺寸为Φ40的孔,H7为公差带代号，H为基本偏差代号，7为公差等级。
4。
M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
5。
左视图外形略6.前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6。
3μm。
；后者表示，是由不去除材料的方法获得的零件表面.一、在平面ABC内作一条水平线,使其到H面的距离为10mm。
（10分)二、作平面△ABC和平面△EFG的交线,并判别可见性。
（10分）三、根据给出的视图，补画第三视图或视图中所缺的图线。
（14分，每题7分) 1。
五、补画视图中的缺线。
（12分）六、指出下列螺纹画法中的错误，并将正确的画在指定位置.(8分)七、在指定位置画出剖面图（键槽深为3mm）.（8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。
（8分)九、读零件图,并回答问题。
（18分)1．该零件采用了哪些视图、剖视图或其它表达方法?说明数量和名称。
C将AB分成2：3,求C点的三面投影。
（12分）二、已知平面的两面投影,完成其第三面投影.(10分）三、已知两视图，求作第三视图。
(15分）四、求作立体的相贯线。
（12分）五、根据两视图补画第三视图。
补画三视图中漏画图线
补画三视图中漏画图线：第一章制图基本知识与技能
1、参照图例完成下图形（比例1：1），保留作图痕
迹
答案：
2、参照图例完成下图形（比例1：1），保留作图痕迹
答案：
3、用圆规作出圆的内接正六边形（保留作图线）。
答案：
第二章正投影作图基础
1、已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。
答案：
2、已知平面的两面投影，完成其第三面投影。
第三章立体表面交线的投影作图
1、已知回转体表面上点A、B的一面投影，求作另外两面投影
答案：
2、完成下列立体的三视图。
答案：
3、求作立体的相贯线。
答案：
第四章轴测图
1、由视图画正等轴测图
2、由视图画正等轴测图
2、由视图画斜二轴测图
第五章组合体
1、根据已知视图补画第三视图或视图中所缺的图线。
答案：
2、补画漏线。
答案：
3、补画漏线。
答案：
4、补画漏线。
答案：
5、补画下列几何体的第三面视图。
答案：
6、补画下列几何体的第三面视图。
答案：
7、补画下列几何体的第三面视图。
答案：
8、补画下列几何体的第三面视图。
答案：。
现代工程图学习题集(第3版)答案
5
2
3
8
答案 方法
1
6
7
4
5-3 根据轴测图画出组合体三视图（尺寸从图中直接量取）
1 参考答案
2 参考答案
5-4 根据轴测图上所注尺寸，用1:1画出组合体三视图 1
参考答案
2
参考答案
5-5 标出指定的图线和线框在其他视图上的投影，并填空
参考答案
参考答案
参考答案
参考答案
参考答案
第5章 组合体视图
5-1 5-2 5-3 5-4 5-5 5-6 5-7 5-8 5-9 5-10 5-11 5-12
总目录
5-1 根据轴测图补画视图中所缺图线
答案
方法
答案 方法
3
答案 方法
4
答案
方法
３
答案
方法
5
答案
方法
6
答案
方法
5-2 看懂两视图，找出对应的立体图，并画出第三视图
答案
参考答案
5-6 补画视图中所缺图线
1
2
3
答案
方法
4
答案
方法
5
答案
方法
6
答案
方法
5-7 读懂两视图后,补画第三视图(一)
1
答案 方法
2
答案 方法
3
答案 方法
4
答案 方法
5
答案
方法
6
答案
方法
5-8 读懂两视图后,补画第三视图(二)
1
答案
方法
2
答案
方法
3
答案
方法
4 答案
方法
5
答案
机械制图试题与答案解析
徐州师范大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人一、 已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。
XZY Y WOaaabbb二、作平面四边形ABCD 的投影。
三、完成下列各形体的投影。
1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹是基本尺寸，是公差带代号，其中，H是基本偏差代号，是公差等级。
5．说明符号的含义。
前者表示用去除材料的方法获得的表面粗糙度，6.3徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分，上方8，试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
(10分)三、完成下列各形体的投影。
(12分，每题6分)1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
借助轴测图，补画第三视图
借助轴测图，补画第三视图周美巧教学目的：运用立体图提高学生的空间“三维”想象能力，调动学生学习的积极性；通过手脑并用的练习促进学生立体思维能力的发展，全面提高学生读图、绘图的技能。
教学重点：通过例题的讲解发挥学生的空间想象力。
教学难点：逐步分析和综合想象能力的建立与发挥。
教学过程：以两个例题来讲解运用立体图补画第三视图的具体操作。
例1：根据机座的视图（图一）想象其形状，边分析边逐步演示出机座的立体图。
（图一）解题步骤：①对投影，想象出形体Ⅰ的大致形状老师板书形体Ⅰ的轴测图。
（图①）②想象出形体Ⅱ的大致形状和位置。
提问：说出形体Ⅱ的名称，确定它相对形体Ⅰ的上、下；左、右位置？老师启发学生后，再板书形体Ⅱ的轴测图。
（图②）③想象出形体Ⅲ的大致形状和位置。
提问：说出形体Ⅲ在形体Ⅰ和Ⅱ相对位置。
板书Ⅲ的轴测图。
（图③）④想象出形体Ⅱ中孔的形状和位置。
提问：形体Ⅱ中的孔是阶梯孔还是光孔？老师板书形体Ⅱ中孔的轴测图。
（图④）⑤想象出形体Ⅰ上凹槽的形状和位置。
提问：凹槽的宽度、长度怎么判断？板书形体Ⅰ下方凹槽的轴测图。
（图⑤）⑥想象出形体左边缺口的形状和位置，并想象出机座的完整形状。
板书组合体左边缺口的立体图。
在想象其形体后，再根据给定的主、俯视图逐步演示，补全其左视图。
（图⑥）例2：补画例1机座的第三视图。
解题步骤：①补画底板Ⅰ的左视图。
教师可以根据学生的学习基础，在各段设定问题提问，进行课堂讨论，形成良好的课堂互动氛围。
②补画形体Ⅱ的左视图。
③补画形体Ⅲ的左视图。
④补画形体Ⅱ阶梯孔的左视图。
b启发学生理解a和b的宽度尺寸应该是一一对应的关系，从而获得形体Ⅱ阶梯孔的左视图。
⑤补画底板上凹槽的左视图。
教师引导学生回答凹槽的高度由主视图上什么位置即哪条线段确定。
⑥补画缺口的左视图,即完成了机座的三视图.。
补全了机座的左视图，如（图二）所示。
（图二）小结：对于叠加式组合体，应运用形体分析法看图。
形体分析法看图可理解为是“分”与“合”的过程，“分”就是划分线框对投影；“合”就是综合特征想形状（其中的特征，应包括形状特征和位置特征）。
机械制图8套试卷及答案(2)
一、在平面ABC内作一条水平线，使其到H面的距离为10mm。
（10分)二、作平面△ABC和平面△EFG的交线，并判别可见性。
（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线。
(14分，每题7分)1.2。
四、在指定位置将主视图画成剖视图。
(12分)五、补画视图中的缺线.（12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置.(8分)七、在指定位置画出剖面图（键槽深为3mm）.(8分）八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。
（8分）304:向心球轴承，04表示滚动轴承内径为20mm,3表示尺寸系列.九、读零件图，并回答问题。
（18分)1．该零件采用了哪些视图、剖视图或其它表达方法？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M68╳2的含义。
5．画出左视图的外形。
6。
说明符号的含义.答:1。
主视图采用了全剖,左视图采用了局部剖,俯视图，B-B、C-C断面图及D—D局部剖视图。
2.长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线3.Φ40H7表示：基本尺寸为Φ40的孔,H7为公差带代号，H为基本偏差代号,7为公差等级. 4。
M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
5.左视图外形略6。
前者表示用去除材料的方法获得的表面粗糙度,Ra的值为6.3μm。
;后者表示，是由不去除材料的方法获得的零件表面。
一、在平面ABC内作一条水平线，使其到H面的距离为10mm。
(10分)二、作平面△ABC和平面△EFG的交线,并判别可见性。
（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线.(14分,每题7分）1。
2。
四、在指定位置将主视图画成剖视图。
（12分)五、补画视图中的缺线.(12分）六、指出下列螺纹画法中的错误，并将正确的画在指定位置。
(8分）七、在指定位置画出剖面图（键槽深为3mm）.（8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。
汽车机械制图(第二版)试题试卷及答案2套
《汽车机械制图》综合测试题（一）一、选择题（每题2分，共20分）1．三视图采用的是（）投影法绘制的。
A．中心 B. 平行 C. 斜轴测 D. 正轴测2．垂直于一个投影面同时平行于另外两个投影面的直线称为投影面的（）线。
A．平行 B. 垂直 C. 倾斜 D. 一般位置3．图样中的尺寸以（）为单位，并且不需要标注计量单位的代号或名称。
A．m B．cm C．mm D．in4．不可见轮廓线采用（）来绘制。
A．粗实线 B．虚线 C.细实线 D.点画线5．请想象哪个视图描述的是物体的上下和前后关系（）A．主视图 B．俯视图 C．左视图 D．右视图6．正等轴测图中，简化轴向伸缩系数为（）A.0.82B.1C.1.22D.1.57．剖面线方向是相对水平面成45°，间隔（）A.均匀B.随意8．132±0.0125的公差为（）A.+0.0125B.-0.0125C.+0.025D. 0.0259. 表面粗糙度中，Ra的单位为（）A.米B. 厘米C.毫米D.微米10．下列缩写词中表示均布的意思的是（）A. RB. SRC. EQSD.φ二、观察物体的三视图，在立体图中找出相对应的物体，填写对应的序号（12分）三、已知圆锥表面点A、B的一个投影，作出它们的另两面投影。
（15分）四、根据平面图形的两面投影，求作第三投影（20分）1.2.五、补画第三视图（10分）六、看懂主轴零件图，并回答下列问题。
（每空1分，移出断面图6分，共23分。
）1.零件图有（）个图形，他们分别是（）、（）、（）。
2.零件∅40段的长度为（），表面粗糙度代号是（）。
3.轴上键槽尺寸的长度为（）、宽度为（）、深度为（）、宽度尺寸公差为（）。
4.零件的（）端为轴向尺寸的主要基准，（）为径向尺寸的主要基准。
5.键槽的定位尺寸为（），沉孔的定位尺寸为（）。
6.∅26的位置公差要求为，它的基准要素是（）；公差项目为（），公差值为（）。
7.画出C-C移出断面图。
第4章 组合体的视图——答案
4-15根据轴测图补画组合体视图中所缺的图线。
班级：姓名：学号：
4-16根据轴测图补画组合体视图中所缺的图线。
班级：姓名：学号：
4-17分析视图，补画视图中所缺的图线。
班级：姓名：学号：
五、根据两视图补画第三视图
4-18根据组合体两个视图，补画第三视图。
班级：姓名：学号：
4-19根据组合体两个视图，补画第三视图。
班级：姓名：学号：
4-20根据组合体两个视图，补画第三视图。
班级：姓名：学号：
4-21根据组合体两个视图，补画第三视图。
班级：姓名：学号：
4-22根据组合体两个视图，补画第三视图。
班级：姓名：学号：
六、组合体视图及尺寸作业
4-23根据轴测图画三视图。
图名组合体三视图
图幅A3
比例1：1
一、作业内容
根据轴测图（或模型）画组合体三视图，并标注尺寸。
二、组合体轴测图
4-5根据三视图画出正等轴测图。
班级：姓名：学号：
4-6根据三视图画出正等轴测图。
班级：姓名：学号：
三、组合体尺寸ห้องสมุดไป่ตู้注
4-7分析左图的错误尺寸标注，在右图中正确注出尺寸。
班级：姓名：学号：
4-8补全视图中的尺寸（尺寸数值按1：1在图中量取，取整数）。
班级：姓名：学号：
4-9补全视图中的尺寸（尺寸数值按1：1在图中量取，取整数）。
班级：姓名：学号：
4-2根据轴测图，按所注尺寸１∶１画出组合体的三视图。提示：该组合体是看作是长方体被切去I、II、III部分后形成的。通常的画图步骤是：第一步画切割前完整的基本形体；第二步按切割过程逐个画出被切割部分的视图。画图时的注意事项：（1）对于被切割部分，应先画出切平面有积聚性的投影，然后再画其他视图的投影。（2）作截交线的投影时应注意分析截交线的形状和空间位置及投影特性。
机械制图8套试卷及答案(2)
一、在平面ABC内作一条水平线，使其到H面的距离为10mm。
（10分）二、作平面△ABC和平面△EFG的交线，并判别可见性。
（10分）三、根据给出的视图,补画第三视图或视图中所缺的图线.（14分,每题7分) 1。
四、在指定位置将主视图画成剖视图。
(12分）五、补画视图中的缺线。
（12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置。
（8分)八、解释轴承304的含义,并在图中画出其与孔和轴的装配结构。
(8分)304：向心球轴承,04表示滚动轴承内径为20mm，3表示尺寸系列。
九、读零件图,并回答问题。
（18分)1．该零件采用了哪些视图、剖视图或其它表达方法？.的含义。
俯视图，B—B、C—C断面图及D-D局部剖视图。
45孔的轴3。
Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级.4。
M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
5.左视图外形略6.前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6。
3μm。
；后者表示,是由不去除材料的方法获得的零件表面。
一、在平面ABC内作一条水平线,使其到H面的距离为10mm。
(10分)二、作平面△ABC和平面△EFG的交线，并判别可见性.（10分）三、根据给出的视图，补画第三视图或视图中所缺的图线。
(14分,每题7分) 1.五、补画视图中的缺线。
（12分）六、指出下列螺纹画法中的错误,并将正确的画在指定位置.(8分)七、在指定位置画出剖面图（键槽深为3mm)。
（8分）八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。
(8分)九、读零件图，并回答问题.(18分）1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。
.的含义.C将AB分成2：3,求C点的三面投影。
（12分）二、已知平面的两面投影，完成其第三面投影。
（10分）三、已知两视图,求作第三视图。
（15分）四、求作立体的相贯线。
机械制图试题(含答案)
《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。
其中为看图方便，尽可能采用（）比例。
2. 标注尺寸由（）、（）和（）三个要素组成。
3. 在标注尺寸时，应做到（）、（）、（）和合理。
4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。
5、三视图之间的投影对应关系可以归纳为（）、（）长对正。
（）、（）高平齐。
（）、（）宽相等。
二、选择题（１０分）1. 一张完整装配图的内容包括：（1）一组图形；（2）（）；（3）必要的技术要求；（4）零件序号和明细栏；（5）标题栏。
A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看（）A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合（）的规定注法。
A工厂 B行业 C部颁 D国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。
A不相同 B相同 C相同不相同均可 D依个人习惯5. 局部剖视图用（）为剖与未剖部分的分界线。
A粗实线 B细实线 C细点划线 D波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案 B画出各个视图C选择图幅，确定作图比例 D安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应（）A长对正 B高平齐 C宽相等 D高相等8. 三视图的投影规律是（）A长相等高相等宽相等 B长对正高对正宽对正C 长对正高平齐宽相等 D长相等高平齐宽对正9. 国标规定，外螺纹的大径应画（）A点划线 B粗实线 C细实线 D虚线10. 国标规定螺纹的牙顶用（）画出A虚线 B细实线 C点划线 D 粗实线三、判断题（10分）（）1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
中职机械制图 测试题
第 1 页 共 2 页《机械制图》测试（共60分，时间27分）一、根据立体图，画图三视图。
（尺寸从图中量取，取整数。
）（共10分）二、补画第三视图。
（共10分，每小题5分）1、（保留作图痕迹）2、三、补画缺线。
（16分，每小题4分）1、 2、3、4、四、选择合适的方式表达图形。
（共11分）1、根据主视图和俯视图，在指定位置画出全剖的主视图。
（本小题5分）第 2 页 共 2 页2、在给出的位置画出轴的三个断面的移出断面图。
（本小题6分）五、识读零件图。
（共13分，每空0.5分。
）1.该零件图的名称是_______，绘图比例为_______，材料_______。
2.图中盲孔的表面粗糙度值为_______，2×Φ5孔的表面粗糙度精值为_______。
未标注部分的表面粗糙度采用 方法获得。
3.主视图采用了_______ 视图表达，长度方向的尺寸基准为______________，高度方向的尺寸基准为_______。
4.底板76 —沉孔深为 ，其定位尺寸为_______、_______。
5.螺纹M27×1.5的螺距为 ，旋和长度为 ，旋向为 。
6.Φ5光孔的深度为_______，未注圆角半径为_______。
7.Φ20H7中20表示_______，H 表示______________，7表示__________。
8.28.76±0.016中最大极限尺寸为 ，最小极限尺寸为 ，公差值为 ，如画公差带图，零线处于公差带图的 位置。
9.端盖的外形是通过________工艺得到，而沉孔、盲孔等孔结构是通过______________得到。
机械制图——根据已知视图补画第三视图
例1 补画视图中所缺的图线
例图中所缺的图线
例4：补画视图中所缺的图线
例5：补画视图中所缺的图线
例6：习题集55页第6小题 习 例题3：集补第画55视页图中所缺的图线 例34：补画视图中所缺的图线 分例析6：视习图题时集，5有5页时第用6形小体题分析对组合体进行分析后，仍有局部结构不能清楚想出空间形状，这时就需要运用线、面的投影理论来分析 物2、体叠各加表型面组的合形体状补和画相第对三位视置图，的来方帮法助？我们想出物体的空间形状，这就是线面分析法。 例36：补习画题视集图55中页所第缺6小的题图线 分例析5：视补图画时视，图有中时所用缺形的体图分线析对组合体进行分析后，仍有局部结构不能清楚想出空间形状，这时就需要运用线、面的投影理论来分析 物例体3：各补表画面视的图形中状所和缺相的对图位线置，来帮助我们想出物体的空间形状，这就是线面分析法。 习例题4：集补第画55视页图中所缺的图线 例45：补画视图中所缺的图线 任分务析5视—图3时根，据有已时知用视形图体补分画析第对三组视合图体进行分析后，仍有局部结构不能清楚想出空间形状，这时就需要运用线、面的投影理论来分析 习物题体集 各第表5面5页的形状和相对位置，来帮助我们想出物体的空间形状，这就是线面分析法。 例习2题：集补第画5视5页图中所缺的图线 任务5—3 根据已知视图补画第三视图 3分、析切视割图型时组，合有体时补用画形第体三分视析图对的组方合法体？进行分析后，仍有局部结构不能清楚想出空间形状，这时就需要运用线、面的投影理论来分析 例物5体：各补表画面视的图形中状所和缺相的对图位线置，来帮助我们想出物体的空间形状，这就是线面分析法。 例51：补补画画视视图图中中所所缺缺的的图图线线 例62：习补题画集视图55中页所第缺6小的题图线 任分务析5视—图3时根，据有已时知用视形图体补分画析第对三组视合图体进行分析后，仍有局部结构不能清楚想出空间形状，这时就需要运用线、面的投影理论来分析 物体各表面的形状和相对位置，来帮助我们想出物体的空间形状，这就是线面分析法。
机械制图试题库及答案
机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。
3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。
4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。
无论采用哪种比例，图样上标注的应是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。
7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。
8、尺寸标注中的符号：R表示半径，Φ表示直径。
9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
10、平面图形中的线段有已知线段、中间线段和连接线段三种。
11、绘图板是用来固定图纸，丁字尺是用来画水平线。
12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。
13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。
14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。
15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/2。
16、三视图的投影规律长对正，高平齐，宽相等。
17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。
18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为 A0、A1、A2、A3、A4。
19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、根据两视图，在指定位置补画第三视图（6分）。
2根据两视图，在指定位置补画第三视图（5分）。
3根据两视图，在指定位置补画第三视图（5分）。
4根据两视图，在指定位置补画第三视图（3分）。
5根据两视图，在指定位置补画第三视图（6分）。
6根据两视图，在指定位置补画第三视图（7分）。
7根据两视图，在指定位置补画第三视图（5分）。
8根据两视图，在指定位置补画第三视图（3分）。
9根据两视图，在指定位置补画第三视图（9分）。
10根据两视图，在指定位置补画第三视图（9分）。
11根据两视图，在指定位置补画第三视图（4分）。
12根据两视图，在指定位置补画第三视图（4分）。
13根据两视图，在指定位置补画第三视图（7分）。
14根据两视图，在指定位置补画第三视图（7分）。
15根据两视图，在指定位置补画第三视图（6分）。
16根据两视图，在指定位置补画第三视图（4分）。
17根据两视图，在指定位置补画第三视图（9分）。
18根据两视图，在指定位置补画第三视图（7分）。
19根据两视图，在指定位置补画第三视图（7分）。
20根据两视图，在指定位置补画第三视图（7分）。
22根据两视图，在指定位置补画第三视图（7分）。
23根据两视图，在指定位置补画第三视图（6分）。
24根据两视图，在指定位置补画第三视图（6分）。
26根据两视图，在指定位置补画第三视图（8分）。
27根据两视图，在指定位置补画第三视图（5分）。
28根据两视图，在指定位置补画第三视图（7分）。
30根据两视图，在指定位置补画第三视图（7分）。
31根据两视图，在指定位置补画第三视图（7分）。
33根据两视图，在指定位置补画第三视图（7分）。
34根据两视图，在指定位置补画第三视图（7分）。
35根据两视图，在指定位置补画第三视图（7分）。
37根据两视图，在指定位置补画第三视图（9分）。
38根据两视图，在指定位置补画第三视图（12分）。
39根据两视图，在指定位置补画第三视图（8分）。
41根据两视图，在指定位置补画第三视图（6分）。
42根据两视图，在指定位置补画第三视图（6分）。
43根据两视图，在指定位置补画第三视图（6分）。
45根据两视图，在指定位置补画第三视图（6分）。
46根据两视图，在指定位置补画第三视图（6分）。
47根据两视图，在指定位置补画第三视图（6分）。
49根据两视图，在指定位置补画第三视图（6分）。
50根据两视图，在指定位置补画第三视图（8分）。
51根据两视图，在指定位置补画第三视图（8分）。
53根据两视图，在指定位置补画第三视图（8分）。
54根据两视图，在指定位置补画第三视图（7分）。
55根据两视图，在指定位置补画第三视图（7分）。
57根据两视图，在指定位置补画第三视图（6分）。
58根据两视图，在指定位置补画第三视图（6分）。
59根据两视图，在指定位置补画第三视图（8分）。
61根据两视图，在指定位置补画第三视图（12分）。
62根据两视图，在指定位置补画第三视图（12分）。
63根据两视图，在指定位置补画第三视图（7分）。
65根据两视图，在指定位置补画第三视图（7分）。
66根据两视图，在指定位置补画第三视图（8分）。
67根据两视图，在指定位置补画第三视图（7分）。
69根据两视图，在指定位置补画第三视图（9分）。
70根据两视图，在指定位置补画第三视图（10分）。
71根据两视图，在指定位置补画第三视图（9分）。
73根据两视图，在指定位置补画第三视图（8分）。
74根据两视图，在指定位置补画第三视图（8分）。
75根据两视图，在指定位置补画第三视图（8分）。
