2024版数控车床ppt课件完整版
排除方法
根据故障诊断结果,采取相应的维修措施,如更 换损坏部件、调整参数等。
预防性保养措施建议
保持机床清洁
定期清理切屑、擦拭机床,避免 灰尘、油污等对机床造成损害。
定期检查
定期对机床各部位进行检查,及 时发现并处理潜在问题。
加强润滑
根据机床润滑要求,定期加注润 滑油或润滑脂,确保机床各部件 得到充分润滑。
数控车床网络化技术
介绍数控车床网络化技术的实现方式及在智 能制造中的应用前景。
数控车床自动化技术
分析数控车床自动化技术的现状与发展方向, 如自动上下料、自动换刀等。
数控车床绿色制造技术
探讨数控车床绿色制造技术的意义及实现途 径,如节能减排、环保型切削液等。
07 总结与展望
课程重点内容回顾
数控车床基本概念、分类及 应用领域
数控编程步骤
包括分析零件图样、确定加工工艺过程、 数学处理、编写零件加工程序、程序校 验与首件试切等。
常用编程指令介绍
准备功能指令
如G00(快速定位)、G01(直 线插补)、G02/G03(圆弧插补) 等,用于控制刀具的运动轨迹。
辅助功能指令
如M03(主轴正转)、M05(主 轴停止)、M08(冷却液开)等,
参数调整方法 根据加工过程监控结果,可以适时调整进给速度、主轴转 速等参数,以提高加工效率和保证加工质量。
异常处理措施 在加工过程中如遇到异常情况,如刀具磨损、工件变形等, 需要及时采取相应措施进行处理,避免影响加工质量和机 床安全。
加工后质量检测与评估
1 2 3
质量检测方法 加工完成后需要对工件进行质量检测,常用的检 测方法包括尺寸测量、表面粗糙度检测、形位公 差检测等。
复杂曲面零件加工编程
根据故障诊断结果,采取相应的维修措施,如更 换损坏部件、调整参数等。
预防性保养措施建议
保持机床清洁
定期清理切屑、擦拭机床,避免 灰尘、油污等对机床造成损害。
定期检查
定期对机床各部位进行检查,及 时发现并处理潜在问题。
加强润滑
根据机床润滑要求,定期加注润 滑油或润滑脂,确保机床各部件 得到充分润滑。
数控车床网络化技术
介绍数控车床网络化技术的实现方式及在智 能制造中的应用前景。
数控车床自动化技术
分析数控车床自动化技术的现状与发展方向, 如自动上下料、自动换刀等。
数控车床绿色制造技术
探讨数控车床绿色制造技术的意义及实现途 径,如节能减排、环保型切削液等。
07 总结与展望
课程重点内容回顾
数控车床基本概念、分类及 应用领域
数控编程步骤
包括分析零件图样、确定加工工艺过程、 数学处理、编写零件加工程序、程序校 验与首件试切等。
常用编程指令介绍
准备功能指令
如G00(快速定位)、G01(直 线插补)、G02/G03(圆弧插补) 等,用于控制刀具的运动轨迹。
辅助功能指令
如M03(主轴正转)、M05(主 轴停止)、M08(冷却液开)等,
参数调整方法 根据加工过程监控结果,可以适时调整进给速度、主轴转 速等参数,以提高加工效率和保证加工质量。
异常处理措施 在加工过程中如遇到异常情况,如刀具磨损、工件变形等, 需要及时采取相应措施进行处理,避免影响加工质量和机 床安全。
加工后质量检测与评估
1 2 3
质量检测方法 加工完成后需要对工件进行质量检测,常用的检 测方法包括尺寸测量、表面粗糙度检测、形位公 差检测等。
复杂曲面零件加工编程
数控车床编程基本学习-PPT
X 中间点
O
参考点R
刀尖当前位置 Z
图3-5 自动返回参考点
6、螺纹切削指令(G32)
指令格式 G32 X(U)_ Z(W)_ F(E)_ 指令功能 切削加工圆柱螺纹、圆锥螺纹和平面螺纹(涡形螺纹) 。
指令说明 1)F—公制螺纹的导程
E—英制螺纹的导程
2)F表示长轴方向的导程 如果X轴方向为长轴,F为半径值。 对于圆锥螺纹,其斜角α在450以下时,Z轴方向为长轴;
2
U
2
X
O
Z
图3-12 G94车削端面固定循环
G94指令车削圆锥面时的程序段格式如下:
G94 X(U)_Z(W)_R_F_;
其中,R为端面斜度线在Z轴的投影距离。若顺序动作2的 进给方向在Z轴的投影方向和Z轴方向一致,则R取负值;若顺 序动作2的进给方向在Z轴的投影方向和Z轴方向相反,则R取正 值。在图3-13中,因为顺序动作2的进给方向在Z轴的投影方向 和Z轴方向一致,所以R取负值。
必须注意的是,执行G27指令的前提是机床在通电后刀具 返回过一次参考点(手动返回或者用G28指令返回)。此外,使 用该指令时,必须预先取消刀具补偿的量。
执行G27指令之后,如欲使机床停止,须加入一辅助功能 指令M00,否则,机床将继续执行下一个程序段。
2) 自动返回参考点指令G28 G28指令可以使刀具从任何位置以快速点定位方式经过中间 点返回参考点。 格式:G28 X _Z _; 其中,X、Z是中间点的坐标值。 执行该指令时,刀具先快速移动到指令值所指定的中间点, 然后自动返回参考点,相应坐标轴指示灯亮。 和G27指令相同,执行G28指令前,应取消刀具补偿功能。 G28指令的执行过程如图3-5所示。
(3)参数的输入 假想刀尖的位置如下图3-10:
数控车床培训PPT幻灯片(精)
学习氛围浓厚,收获颇丰。
03
建议和意见
部分学员提出,希望今后能增加更多实际操作的机会,以便更好地掌握
数控车床的操作技能;还有学员建议加强数控编程方面的培训,提高编
程水平。
行业发展趋势分析预测
智能化发展
随着人工智能技术的不断发展,数控 车床将实现更高程度的智能化,提高 加工精度和效率。
绿色环保
环保意识的提高将促使数控车床行业 朝着更加环保的方向发展,如采用环 保材料、降低能耗等。
复合加工技术
复合加工技术将成为未来数控车床发 展的重要趋势,实现一台机床完成多 种加工任务,提高加工效率。
高精度、高速度
随着制造业对加工精度和效率的要求 不断提高,高精度、高速度的数控车 床将成为市场主流。
THANKS.
案例二
箱体类组合件加工
难点与问题
箱体类组合件结构复杂,需要保证较高的形位公差和配合 精度。
解决方案
采用高精度数控车床进行加工,使用CAD/CAM技术进行 编程和仿真。合理安排加工工艺和切削参数,保证加工精 度和效率。同时采用专用夹具和测量设备来保证定位和测 量精度。
数控车床维护与保
04
养
设备日常检查内容及方法
案例二:模具型腔加工
在此添加您的文本16字
难点与问题:模具型腔形状复杂,精度要求高。
在此添加您的文本16字
解决方案:采用高精度数控车床和专用刀具进行加工,使 用CAD/CAM技术进行编程和仿真。
组合件加工案例
案例一
轴承座与轴承盖组合件加工
难点与问题
组合件需要保证较高的配合精度和位置精度。
解决方案
采用一次装夹完成多个面的加工方式,使用专用夹具保证 定位精度和重复定位精度。同时合理安排加工工艺和切削 参数,保证加工精度和效率。
数控车床培训课件PPT(共 35张)
B
相对编程
刀具轨迹终点坐标用 相对坐标表示(指令 字U和W),相对坐 标为负值表示沿坐标 轴负方向,相对坐标 为正值表示沿坐标轴 正方向
混合编程
一个坐标轴采用绝 对编程,一个坐标 轴采用相对编程
绝对编程:G01 X200. Z50.; 相对编程:G01 U100. W-50.; 混合编程:G01 X200. W-50.;
应用场合:精度要求较高,中、小批量生产
1. 数 控 车 床 简 介
数控车床 型号
CAK6136V的含义:
C:类别为车床类。 A:结构性代号(沈阳一机) K:数控。 6:组别普通。 1:型别卧式。 36:最大回转直径Φ360mm。 V:重大改进顺序号
本次实训使用的都是 CAK6136V车床,其数 控系统采用的是广州数 控GSK980TA
//程序名(编号) //分进给,主轴正转,换01号车刀 //快速移动到点(20,0) //直线插补到点(20,-10) //快速移动到点(30,-10) //快速移动到点(30,50) //主轴停止,程序结束
单击视频演示
停刀点 起刀点
3. 数 控 编 程 基 础
坐标系定义
数控车床使用X轴和Z轴组成直角坐标系,X轴与机床主轴垂直,Z轴与 主轴轴线方向平行,车刀接近工件方向为负方向,离开工件方向为正方向。
1. 数 控 车 床 简 介
数控车床组成及原理
数控车床一般由输入输出设备、CNC装置、 伺服单元、驱动装置、 可编程控制器 PLC 及电气控制装置、辅助装置、机床本体及测量装置等 组成。
数控系统
电气回路
辅助装置
操作面板
输入/输出 设备
PLC
计算机 数控 装置
机
主轴伺服单元
相对编程
刀具轨迹终点坐标用 相对坐标表示(指令 字U和W),相对坐 标为负值表示沿坐标 轴负方向,相对坐标 为正值表示沿坐标轴 正方向
混合编程
一个坐标轴采用绝 对编程,一个坐标 轴采用相对编程
绝对编程:G01 X200. Z50.; 相对编程:G01 U100. W-50.; 混合编程:G01 X200. W-50.;
应用场合:精度要求较高,中、小批量生产
1. 数 控 车 床 简 介
数控车床 型号
CAK6136V的含义:
C:类别为车床类。 A:结构性代号(沈阳一机) K:数控。 6:组别普通。 1:型别卧式。 36:最大回转直径Φ360mm。 V:重大改进顺序号
本次实训使用的都是 CAK6136V车床,其数 控系统采用的是广州数 控GSK980TA
//程序名(编号) //分进给,主轴正转,换01号车刀 //快速移动到点(20,0) //直线插补到点(20,-10) //快速移动到点(30,-10) //快速移动到点(30,50) //主轴停止,程序结束
单击视频演示
停刀点 起刀点
3. 数 控 编 程 基 础
坐标系定义
数控车床使用X轴和Z轴组成直角坐标系,X轴与机床主轴垂直,Z轴与 主轴轴线方向平行,车刀接近工件方向为负方向,离开工件方向为正方向。
1. 数 控 车 床 简 介
数控车床组成及原理
数控车床一般由输入输出设备、CNC装置、 伺服单元、驱动装置、 可编程控制器 PLC 及电气控制装置、辅助装置、机床本体及测量装置等 组成。
数控系统
电气回路
辅助装置
操作面板
输入/输出 设备
PLC
计算机 数控 装置
机
主轴伺服单元
数控车床结构图(PPT60页)
按ESC退出 数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
HEIDENHAIN增量式直线编码器
按ESC退出 数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
简
图
按ESC退出
斜 齿 轮 垫 片 、 压 簧 调 整
按ESC退出
锥 齿 轮 弹 簧 调 整 法
按ESC退出
齿轮齿条啮合齿侧隙消除法结构简图
按ESC退出
滚 珠 丝 杠 结 构
按ESC退出
螺纹滚道的结构形式简图
按ESC退出
垫片调整式的滚珠丝杠螺母副
按ESC退出
螺 纹 调 整 式 的 滚 珠 丝 杠 螺 母 副
定、滑尺四角间隙差的测定
按ESC退出 数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
定尺安装面挠曲度
按ESC退出 数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
刀 库 结 构
按ESC退出
TD
向 与 向 滑 台
按ESC退出
回 转 立 柱 与 机 械 手 回 转 运 动
按ESC退出
机械手臂结构图
按ESC退出
数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
换刀装置各部分位置关系图
按ESC退出 数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
HEIDENHAIN增量式直线编码器
按ESC退出 数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
简
图
按ESC退出
斜 齿 轮 垫 片 、 压 簧 调 整
按ESC退出
锥 齿 轮 弹 簧 调 整 法
按ESC退出
齿轮齿条啮合齿侧隙消除法结构简图
按ESC退出
滚 珠 丝 杠 结 构
按ESC退出
螺纹滚道的结构形式简图
按ESC退出
垫片调整式的滚珠丝杠螺母副
按ESC退出
螺 纹 调 整 式 的 滚 珠 丝 杠 螺 母 副
定、滑尺四角间隙差的测定
按ESC退出 数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
定尺安装面挠曲度
按ESC退出 数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
刀 库 结 构
按ESC退出
TD
向 与 向 滑 台
按ESC退出
回 转 立 柱 与 机 械 手 回 转 运 动
按ESC退出
机械手臂结构图
按ESC退出
数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt
换刀装置各部分位置关系图
按ESC退出 数控车床结构图(PPT60页)培训课件培训讲义培训pp t教程 管理课 件教程p pt

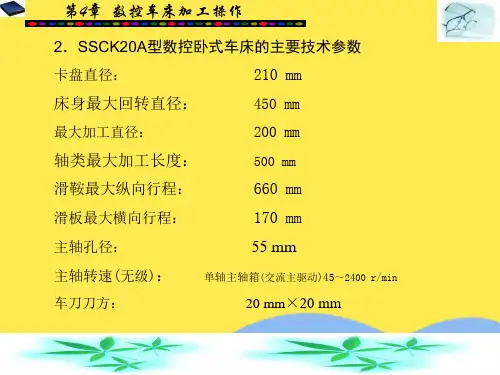

数控车床加工操作(共7张PPT)
SSCK20A型数控卧式车床的控制面板如图4-4所示。它由系统操作 面板(CRT/MDI操作面板)和机床操作面板(也称为用户操作面板)组成。
图中上方是系统操作面板,下方是机床操作面板。另外,在控制面板的左
侧面还有一个手摇控制面板,如图4-5所示。面板上的功能开关和按键均 有特定的含义。对于系统操作面板来说,只要采用的是BEIJINGFANUC 0i Mate-TB数控系统,则面板都是相同的;但对于机床操 作面板而言,由于生产厂家的不同而有所不同。
第4章 数控车床加工操作 图4-4 SSCK20A型数控车床操作面板
● 刀尖半C径R补T偿/M:D对圆I 头车刀进行半径自动补偿;
9 英寸(单色)
输入/输出接口
RS-232-C
第4章 数控车床加工操作
4.SSCK20A型数控车床的软件功能
● 恒线速切削:在加工时一直保持恒定的切削线速度;
● 小数点输入:输入小数表示实际的尺寸,输入整数表示脉冲个数; ● 公/英制转换; ● 复合循环:进行粗车轮廓循环和车螺纹循环; ● 刀尖半径补偿:对圆头车刀进行半径自动补偿; ● 刀具偏置补偿:可对刀具进行几何补偿和磨损补偿; ● 手摇轮插入:可插入手摇轮进行手动微调; ● 宏程序功能;
20 mm×20 mm
第4章 数控车床加工操作
最小输入当量:
纵向(Z轴)0.001 mm,横向(X
轴)0.001 mm(直径上)
快移速度:
纵向(Z轴)10 m/min,横向(X轴)8
m/min(直径上)
尾座套筒直径:
70 mm
套筒最大行程:
80 mm
顶尖锥孔:
莫氏4号
主电机功率(AC):
11 kW
● 手摇轮插入:可插入手摇轮进行手动微调;
图中上方是系统操作面板,下方是机床操作面板。另外,在控制面板的左
侧面还有一个手摇控制面板,如图4-5所示。面板上的功能开关和按键均 有特定的含义。对于系统操作面板来说,只要采用的是BEIJINGFANUC 0i Mate-TB数控系统,则面板都是相同的;但对于机床操 作面板而言,由于生产厂家的不同而有所不同。
第4章 数控车床加工操作 图4-4 SSCK20A型数控车床操作面板
● 刀尖半C径R补T偿/M:D对圆I 头车刀进行半径自动补偿;
9 英寸(单色)
输入/输出接口
RS-232-C
第4章 数控车床加工操作
4.SSCK20A型数控车床的软件功能
● 恒线速切削:在加工时一直保持恒定的切削线速度;
● 小数点输入:输入小数表示实际的尺寸,输入整数表示脉冲个数; ● 公/英制转换; ● 复合循环:进行粗车轮廓循环和车螺纹循环; ● 刀尖半径补偿:对圆头车刀进行半径自动补偿; ● 刀具偏置补偿:可对刀具进行几何补偿和磨损补偿; ● 手摇轮插入:可插入手摇轮进行手动微调; ● 宏程序功能;
20 mm×20 mm
第4章 数控车床加工操作
最小输入当量:
纵向(Z轴)0.001 mm,横向(X
轴)0.001 mm(直径上)
快移速度:
纵向(Z轴)10 m/min,横向(X轴)8
m/min(直径上)
尾座套筒直径:
70 mm
套筒最大行程:
80 mm
顶尖锥孔:
莫氏4号
主电机功率(AC):
11 kW
● 手摇轮插入:可插入手摇轮进行手动微调;
数控车床编程基础知识PPT(69张)
注:(1)☆号表示电源接通时的G代码状 态;
(2)00组的G代码为一次性G代码;
(3)一旦指定了G代码,一览表中没有的G 代码显示报警信号;
(4)无论有几个不同组的G代码,都能在 同一程序段内指令,如果同组的G代码在同一程 序段内指令了2个以上时,后指令者有效;
(5)可按组号显示G代码。
3.2.2.1 插补功能
2.程序原点
程序原点是指程序中的坐标原点,即 在数控加工时,刀具相对于工件运动的起 点,所以也称为“对刀点”。
3.机械原点
(或称机床原点)
以L-10MC数控车铣中心为例介绍x和 y轴机械原点。
(1)x轴机械原点
x轴的机械原点被设定在刀盘中心距 离主轴中心500mm的位置。
(2)z轴机械原点
(1)数控系统:数控车床的数控系 统是由CNC装置、输入输出设备、可编程 控制器(PLC)、主轴驱动装置和进给驱 动装置以及位置测量系统等几部分组成。
(2)主轴箱 (3)主轴伺服电机 (4)夹紧装置 (5)往复拖板 (6)刀架 (7)控制面板
3.数控车床的加工特点
数控车床加工具有如下特点。 (1)加工生产效率高 (2)减轻劳动强度、改善劳动条件 (3)对零件加工的适应性强、灵活性好 (4)加工精度高、质量稳定 (5)有利于生产管理
第3章 数控车床编程
3.1 数控车床编程基础 3.2 FANUC系统数控车床程序的编制
3.1 数控车床编程基础
3.1.1 数控车床概述
1.数控车床的分类
数控车床品种繁多,按数控系统的功 能和机械构成可分为简易数控车床(经济 型数控车床)、多功能数控车床和数控车 削中心。
(1)简易数控车床(经济型数控车 床):是低档次数控车床,一般是用单板 机或单片机进行控制,机械部分是在普通 车床的基础上改进设计的。
数控车床基本操作PPT课件
按操作软件
按扩展+键
按下M-卡
按扩展+键
F:CF卡程序号 O:输到CNC中的程序号
按列表软键 按设备软键 按输入软件
第11页/共36页
练习:
第12页/共36页
数控车床操作
自动循环方式
工作方式选择旋钮旋至自动循环后,此时显示 器小窗口下角显示“MEM”字样。
程序预先存储在存储器中,当选择了程序表中 的一个程序,并按下机床主操作面板上的循环起 动按钮后,启动自动运行,并且点亮循环启动指 示LED。
程序段,在“固定循环”操作中此按钮按下且灯亮时,控 制系统在循环的每步执行完了都停止轴的运动,直到再次 按循环启动键。
2.选择停止
此按钮按下且灯亮时有效,当系统读到M01时,停止 自动方式下的程序执行(相当于暂停功能),再次按下 循环启动键将继续执行程序。 如果选择程序段停止按钮没有被按下,自动执行程序 时,即使在程序段里有“M01”符号,程序也不会被停止 执行。
换刀启动按钮只有在手动状态joghnd下才有效先将及手动刀位号旋钮旋转到所须刀位然后按换刀启动按钮1在机床机操作面板上旋转工作方式选择旋钮到手动数据输入方式mdi输入换刀程序后按循环启动按钮2在机床机操作面板上旋转工作方式选择旋钮到程序编辑方式edit输入换刀程序后旋转工作方式选择旋钮到自动运行方式auto按循环启动按钮执行换刀程序
第34页/共36页
数控机床操作
三色灯
机床三色灯更加一目了然的显示机床当前工作状态: 1)红灯亮时,说明机床正处于报警状态,没有执行 程序; 2)黄灯亮时,说明机床正处于待料状态,没有执行 程序; 3)绿灯亮时,说明机床正处于运行状态,执行程序 未完;
第35页/共36页
感谢您的观看。
数控车床课件.ppt
毛坯Φ22的硬塑料棒料,要求X方向每次进刀4mm,退刀2mm 全部倒角为1×45°
指令格式:G71 X(U) I K L F
其中:X(U)— 精加工轮廓起点的X轴坐标值。 I — X轴方向每次进刀量,直径值表示,无符号数。 K — X轴方向每次退刀量,直径值表示,无符号数。 L — 描述最终轨迹的程序段数量(不包括自身)。范围: 1—99 F — 切削速度。
外圆粗车循环指令(G71)
系统的刚度来确定。在刚度允许的条件下,尽可能使背吃刀量 等于工件的加工余量。为了保证加工精度和表面粗糙度,一般 都留有一定的精加工余量,一般为0.1~0.5mm。
加工工艺要求
(2)进给速度 的确定 进给速度指在单位时间内刀具沿进给方向移动的距离
(单位为 mm/min)。有些数控车床规定可以选用进给量 f (单位 mm/r)表示进给速度,二者之间的关系为:
AA1变成实际R值QQ1。因此,实际R值与图样不
吻合,所以应该算出斜端面起点与终点处的实际的 QQ1 MQ1 Z向差,可用相似三角形方法精确求算的。否则会 A1A AM
导致端面倾斜度错误。实际R值计算:
QQ1
MQ1 AM
A1 A
17.5 5 15
5.83
G90简单固定循环指令:用于单一形状固定指令 格式:
(a)
Op Zp A
2 Xp
R值计算:为保证刀具切削起点与工件间的安全间隙,刀 具起点的Z向坐标值宜取Z1~Z5,而不是Z0,因此,实际 锥度的起点Z向坐标值与图样不吻合,所以应该算出锥面 起点与终点处的实际的直径差,否则会导致锥度错误。程 序中实际R值可用相似三角形方法求算。
PP1 MP1 A1 A AM
数控车床培训课件PPT(共40页)
量技术的发展,软件式数控是采用微处理器及
大规模或超大规模集成电路组成的数控系统,
它具有很强的程序存贮能力和控制功能,这些
控制功能是由一系列控制程序 (驻留系统内)来
实现的。软件或数控系统通用性很强,几乎只
需要改变软件,就可以适应不同类型机床的控
制要求,具有很大的柔性。目前微型机数控系
统几乎完全取代了以往的普通数控系统。
❖ (1)开环伺服系统 ❖ 工作原理:每当数控装置发出一个指令脉冲信
号,就使步进电动机的转子旋转一个固定角度, 机床工作台移动一定的距离。 ❖ 特点: 开环伺服系统没有工作台位移检测装置, 对机械传动精度误差没有补偿和校正,工作台 的位移精度完全取决于步进电动机的步距角精 度、齿轮箱中齿轮副和丝杠螺母副的精度与传 动间隙等,所以这种系统很难保证较高的位置 控制精度。同时由于受步进电动机性能的影响, 其速度也受到一定的限制。但这种系统的结构 简单、调试方便、工作可靠、稳定性好、价格 低廉,因此被广泛用于精度要求不太高的经济 型数控机床上。
图1-1 数控机床的组成
机床本体
主进辅 运给助 动运动 机动作 构机机
构构
刀辅具选择
刀
刀具方案
具
刀具确定
调 整
数
工
零件图 工艺分析
艺 设
计
刀具调整卡
手
手 工 编 程
程 序 单
自 动
动 输
控
入
纸带输入 机
编
通讯传输
程
(R232C)
组合夹具
夹
床
夹具方案
具
调
通用夹具
整
图1-2 数控机床的加工过程
合格零件
❖ 1.按工1艺.1用.3途数分 控机床的分类
数控车床结构图PPT课件
CK
主
轴 78
部
15 型
件数
结 构
控 车
图床
.
按ESC退出
NT-J A
主 轴 32 部0 件型 结数 构控 图铣
床
.
按ESC退出
THK6380加工中心主轴部件结构图
.
按ESC退出
主 轴 准 停 装 置 原 理 图
.
按ESC退出
坐标轴进给传动系统 结构布置形式
.
按ESC退出
小惯量直流电动机结构
.
按ESC退出
LB326编码器 安装方案
.
按ESC退出
按ESC退出
分段校. 正法
旋转变压器的安装
.
按ESC退出
波纹管型、膜片型联轴器
.
按ESC退出
角度编码器 安装形式
.
按ESC退出
开
式
静
压
导
轨
工
作
原
理
.
按ESC退出
闭
式
静
压
导
轨
工
作
原
理
.
按ESC退出
滚动导轨预加负载的方法
.
按ESC退出
多齿盘分度工作台结构图
.
按ESC退出
带交换托盘的多齿盘分度工作台
.
按ESC退出
数控分度工作台
.
按ESC退出
加 工 中 心 回 转 工 作 台
.
按ESC退出
工 作 台 夹 紧 机 构
.
按ESC退出
按ESC退出
夹 紧 环 联 轴 器 结 构 图
.
立 式 四 方 刀 架 结 构
.
数控车床基本操作PPT课件
.
图4-4 内径车削刀具的安装
.
刀具安装时的注意事项
刀具安装时,应在主轴完全停转的状态下操作。 刀具安装前,应使刀塔上的刀槽处于水平位置,以便于安装。 注意刀具伸出刀架的长度,避免产生刀具的碰撞干涉。 任何刀具在安装时都要确保每一个紧固螺丝锁紧,保证刀具安 装紧固可靠。 不使用的切削液出水口应用螺丝旋上,避免切屑进入,造成堵 塞。 刀具安装完成后,还需设置刀具参数,方能正常使用。
数控车床基本操作
知识、能力目标 数控车床控制面板结构 CRT/MDI面板结构 工件的装夹 数控车床的操作方法及步骤 试切对刀 工件坐标系的建立 小结
.
知识、能力目标
➢知识目标
掌握对刀原理,了解不同的对刀方法。 正确建立车床坐标系(机械坐标系)与工件坐标系之间的区别及联系。
➢能力目标
了解数控车床控制面板及CRT/MDI面板各功能键的作用,并能正确使 用。
工件夹持方式
普通车床的工件夹持方式在数控车床上都可以使用,然而考虑数控加 工的高效性与经济性,现数控车床夹持工件以液压卡盘最为普遍,其种类 主要有两爪油压卡盘、三爪液压卡盘、四爪液压卡盘和三爪公用液压卡盘。
刀具的安装
外径车削刀具的安装 内径车削刀具的安装 刀具安装时的注意事项
.
外径车削刀具的安装
① 将刀具固定块安装在刀塔正面刀座上(不要锁紧)。 ② 将外径刀具放置于刀具固定块上方的刀具槽内,并将刀具固定板放置于刀具固定
图4-5 显示器画面 .
工件坐标系的建立
数控车床加工程序的工件原点一般设定于工件的右端面中心位置,以便测量工件的长 度和直径。工件程序原点的设定方式,常用的是利用刀具补偿量来进行设定。
例如,建立如图4-16所示的工件坐标系时,只要执行指令T0101,则01号外圆粗车刀 的工件坐标系即可建立完成;执行指令T0303,则03号外圆精车刀的工件坐标系即可建立 完成;执行指令T0505,则05号外圆切槽刀的工件坐标系即可建立完成。其实T指令后两位 数值是各切削刀具所设定的补偿号,其X轴补偿值为刀尖所在位置的直径,Z轴补偿值为刀 尖至工件端面(程序原点)的距离。
图4-4 内径车削刀具的安装
.
刀具安装时的注意事项
刀具安装时,应在主轴完全停转的状态下操作。 刀具安装前,应使刀塔上的刀槽处于水平位置,以便于安装。 注意刀具伸出刀架的长度,避免产生刀具的碰撞干涉。 任何刀具在安装时都要确保每一个紧固螺丝锁紧,保证刀具安 装紧固可靠。 不使用的切削液出水口应用螺丝旋上,避免切屑进入,造成堵 塞。 刀具安装完成后,还需设置刀具参数,方能正常使用。
数控车床基本操作
知识、能力目标 数控车床控制面板结构 CRT/MDI面板结构 工件的装夹 数控车床的操作方法及步骤 试切对刀 工件坐标系的建立 小结
.
知识、能力目标
➢知识目标
掌握对刀原理,了解不同的对刀方法。 正确建立车床坐标系(机械坐标系)与工件坐标系之间的区别及联系。
➢能力目标
了解数控车床控制面板及CRT/MDI面板各功能键的作用,并能正确使 用。
工件夹持方式
普通车床的工件夹持方式在数控车床上都可以使用,然而考虑数控加 工的高效性与经济性,现数控车床夹持工件以液压卡盘最为普遍,其种类 主要有两爪油压卡盘、三爪液压卡盘、四爪液压卡盘和三爪公用液压卡盘。
刀具的安装
外径车削刀具的安装 内径车削刀具的安装 刀具安装时的注意事项
.
外径车削刀具的安装
① 将刀具固定块安装在刀塔正面刀座上(不要锁紧)。 ② 将外径刀具放置于刀具固定块上方的刀具槽内,并将刀具固定板放置于刀具固定
图4-5 显示器画面 .
工件坐标系的建立
数控车床加工程序的工件原点一般设定于工件的右端面中心位置,以便测量工件的长 度和直径。工件程序原点的设定方式,常用的是利用刀具补偿量来进行设定。
例如,建立如图4-16所示的工件坐标系时,只要执行指令T0101,则01号外圆粗车刀 的工件坐标系即可建立完成;执行指令T0303,则03号外圆精车刀的工件坐标系即可建立 完成;执行指令T0505,则05号外圆切槽刀的工件坐标系即可建立完成。其实T指令后两位 数值是各切削刀具所设定的补偿号,其X轴补偿值为刀尖所在位置的直径,Z轴补偿值为刀 尖至工件端面(程序原点)的距离。
数控车床结构概述PPT
杭州友佳精密机械有限公司 数控车床
培训中心
数控车床外观 FTC10
FTC20 /FTC30
五大铸件:底座、床鞍、主轴头、滑板、尾座
主轴头
鞍座
刀塔 滑座
尾座
底座
数控车床结构
底 座:整台机床的主体,支撑着机台的所有重量
鞍 座:下面连接着底座,上面连接滑板,用于实现X轴移动等功能
鞍座
滑板
底座
主轴头:用来按放主轴
油压系统
夹头 油管
回油管
油压系统 尾座油管
油压系统
夹头压力 尾座压力 系统压力
油压系统
液压油冷 却装置
油压系统 液压站
切削液 水箱
油水分离 装置
废油箱
脚踏开关
尾座 脚踏开关
夹头 脚踏开关
变压器: 将三相380V交流电转变为三相220V交流电
供机床电气柜使用。
电气箱:机台电路的控制中心,由NC控制器、电源供应器、 主轴放大器、伺服放大器、强电板、转接板、小变压 器等等元气件组成
•
7.目前,虽然“大众创业、万众创新 ”的热 潮已遍 及全国 ,很多 有志青 年步入 创业大 军,但 大学生 创业成 功率低 仍是一 个不争 的事实 。可以 说,我 国大学 生创业 还处于 起步阶 段,真 正实现 大学生 从入学 到毕业 、从毕 业到创 业,仍 需要全 方位、 多角度 、系统 化的理 念和实 践支撑 ,需要 更多的 社会力 量去思 考、探 索。因 此,要 想创业 成功, 仅仅具 有迎难 而上的 勇气是 不够的 。
NC控制器:类似于电脑的主机,可进行处理、计算、转换、 输入输出各种信号,以及存储系统资料、用户资料……等 等
FANUC
三菱
电源模块 :先将3相220V的 交流电源,整流为2相300V 直流电源,然后再将300V 直流电源通过短接铜片传 输给下一个伺服单元 。 (提供伺服驱动电源及工 作电源)
培训中心
数控车床外观 FTC10
FTC20 /FTC30
五大铸件:底座、床鞍、主轴头、滑板、尾座
主轴头
鞍座
刀塔 滑座
尾座
底座
数控车床结构
底 座:整台机床的主体,支撑着机台的所有重量
鞍 座:下面连接着底座,上面连接滑板,用于实现X轴移动等功能
鞍座
滑板
底座
主轴头:用来按放主轴
油压系统
夹头 油管
回油管
油压系统 尾座油管
油压系统
夹头压力 尾座压力 系统压力
油压系统
液压油冷 却装置
油压系统 液压站
切削液 水箱
油水分离 装置
废油箱
脚踏开关
尾座 脚踏开关
夹头 脚踏开关
变压器: 将三相380V交流电转变为三相220V交流电
供机床电气柜使用。
电气箱:机台电路的控制中心,由NC控制器、电源供应器、 主轴放大器、伺服放大器、强电板、转接板、小变压 器等等元气件组成
•
7.目前,虽然“大众创业、万众创新 ”的热 潮已遍 及全国 ,很多 有志青 年步入 创业大 军,但 大学生 创业成 功率低 仍是一 个不争 的事实 。可以 说,我 国大学 生创业 还处于 起步阶 段,真 正实现 大学生 从入学 到毕业 、从毕 业到创 业,仍 需要全 方位、 多角度 、系统 化的理 念和实 践支撑 ,需要 更多的 社会力 量去思 考、探 索。因 此,要 想创业 成功, 仅仅具 有迎难 而上的 勇气是 不够的 。
NC控制器:类似于电脑的主机,可进行处理、计算、转换、 输入输出各种信号,以及存储系统资料、用户资料……等 等
FANUC
三菱
电源模块 :先将3相220V的 交流电源,整流为2相300V 直流电源,然后再将300V 直流电源通过短接铜片传 输给下一个伺服单元 。 (提供伺服驱动电源及工 作电源)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
字按 功能分为 7 种类型:
顺序号字:N___(1-6位)说明程 序段运行次序。
准备(G)功能字:一般由G+数字组 成,从GO0至G99可提供100种指令,是建 立机床或控制系统工作方式的一种命令。
常用的G功能字有: G00 快速点定位; G01 直线插补; G02 顺时针圆弧插补; G03 逆时针圆弧插补; G04 暂停; G33 等螺距螺纹切削; G41 刀具右补偿;
用来指令数控机床主轴运动方向和程序及 辅助装置的接通、断开。M功能字由M和 00-99组成。常用的M功能字有: M00 程 序停止; M02 程序结束; M03 主轴 顺时针方向; M04 主轴逆时针方向;
M05 主轴停止; M06 换刀; M08 冷却 液开; M09 冷却液停;M10 工件夹紧; M11 工件松开; M30 程序结束并回到起 始点等等。
另一方面的应用是复杂形状零件加工, 这类零件的型面复杂,常规加工方法难以 实现,它不仅促使了数控加工技术的产生, 而且也一直是数控加工技术的主要研究及 应用方向。
二、数控车床的程序编制
1、程序编制:
数控加工的重要环节编好数控加工程序。
程序编制方法有:手工编程和自动编程 二种。目前数控车床一般都采用手工编制 加工程序,但采用CAD/CAM软件进行自动 编程的方法被越来月广泛的应用。可以用 来进行数控车削加工自动编程的软件很多, 比较流行的软件有“MasterCAM Lathe”、 “CAXA数控车2000”、
G42 刀具左补偿; G90 绝对坐标 ; G91 相对坐标等等。
尺寸字:尺寸指令,指示机床工作台 或刀具运动到达的坐标位置。
进给功能字:F__mm/min: 功能是指 令切削的进给速度。
主轴转速功能字:S___ r/min。 刀具功能字:T 指令即时加工用刀具 号。
辅助功能字:一般由M+数字组成,
工的步骤,并在数控车床上进行操作演示.
希望大家能认真听讲、举一反三,以便 在下一阶段自己设计零件,并在数控车床 上加工出零件。
三、SINUMERIK 802S 数控车系统的编
程原则:
1、车床坐标系:
车床坐标系是以车床零点为原点的工作 坐标系,车床零点是机床生成厂家出厂时 设定的一个固定点。在进行数控加工之前 必须将机床的工作台(工具)回到机床原 点。车床坐标系采用标准坐标系,其中 Z 轴与车床导轨平行 (即主轴中心线),X 轴与Z轴垂直。刀具运动的正方向是刀具 与卡盘(工件)距离增大的方向。(见下 图)
“UGII CAD/CAM系统”等等。在以后的实 习中,我们还要学习自动编程,还要学会 使用CAD/CAM软件进行数控车削加工。
手工编程:编制程序的全部过程由人
工完成,编程人员要根据零件图纸并在工 艺分析基础上确定加工路线,算出机床所 需要输入的数据(先确定零件轮廓曲线的 表达式,再计算出加工轨迹有关基点和节 点的坐标值,然后再根据标准及机床的规 定代码编写成程序并输入到数控系统。手 工编程,要求编程人员不仅具备机械加工
数控车床 和数控车削加工
数控车床和数控车削加工
一、数控车床 二、数控车床的程序编制 三、SINUMERIK 802S 数控车系统的编
程原则 四、典型零件加工的编程和操作步骤
数控车床和数控车削加工
一、数控车床 数控车床是用数控系统来控制车削加
工的车床。数控车床的切削原理和普通车 床切削是一致的,即用车刀的刀尖对旋转 的工件进行材料的切除,生成合格零件的 过程。所以在工件装夹、加工余量选择、 刀具的选择、切削用量选择、加工应用范
这里应该指出在G功能字和M功能字中 允许机床设计者可以自己规定一些数控字
所以在程序设计时,必须先熟悉该机床数 控系统的编程说明书。
下面我们要进行操作实习的数控车床 是CK6130。这种数控车床使用的数控系统 是德国西门子公司出产的SINUMERIK 802S 数控系统,用这个数控系统的编程方 法,除了遵循上面讲到的普遍的编程规定 外,它还有它的特点和独到之处。 在这里, 我首先给大家讲一讲SINUMERIK 802S 数 控系统的手工编程基本原则,然后结合一 个典型零件加工程序的编制;来熟悉编程 过程,最后介绍程序输入和零件加
工艺知识和数值计算能力而且还要熟悉各种 机床所规定的代码。我国对数控装置的指 令代码已有统一的标准。要求新设计的机 床一律采用ISO标准代码。
2、数控加工程序的组成:
数控程序由程序段组成,而程序段又 由数控字组成。什么是数控字呢?ISO代码 中的数控字,是机床数控的专用术语,它 具有一套规定次序,可以作为一个信息单 元存储、传递和操作。如X2500就是一个 数控字。一般加工程序中的数控字由一个 英文字母和若干十进制数字组成,英文字
围等诸多方面,遵循的原则也是一致的。 所不同的是,在加工控制方面:普通车床 整个车削加工过程是由操作人员进行随机 控制,而数控车削加工则要求我们把原先 在普通车床由操作工决定的操作内容和动 作,例如工步的划分与顺序、走刀路线、 切削参数、切削补偿等等,按规定的代码 编写成程序,并输入到数控系统(电脑) 里,加工时,数控系统再调用这些程序去 控制数控车床的伺服机构的运动,加工出
2、 工件坐标系 在根据图纸进行数控编程时,要确定
一个基准点为坐标原点即工件原点。以工 件原点建立的坐标系称为工件坐标系。工 件原点是进行数控加工时的基准点,也是 我们进行数控加工编程的坐标原点。工件 坐标系的X、Z值和机床坐标系的X、Z值 始终保持一个固定的差值。
我们需要的零件。
数控车床和其它数控机床组成一样,主 要有如下图所示五大部分,这也是它的工 作原理。
信息 载体
数控 系统
伺服 系统
机床本体 及附件
检测反馈 系统
数控车床的加工范围和普通车床的加工 范围基本相同,这里不再叙述,。但由于 数控车床的特点,目前的数控车削加工主 要应用于以下两个方面:
第一个方面的应用为常规零件加工, 其目的在于:提高加工效率,避免人为误 差,保证产品质量;这类零件一般形状比 较简单,主要在于提高机床高速高精加工 的能力、提高加工过程的可靠性与设备的 操作性能,缩短产品制造周期,适应市场 需求。
顺序号字:N___(1-6位)说明程 序段运行次序。
准备(G)功能字:一般由G+数字组 成,从GO0至G99可提供100种指令,是建 立机床或控制系统工作方式的一种命令。
常用的G功能字有: G00 快速点定位; G01 直线插补; G02 顺时针圆弧插补; G03 逆时针圆弧插补; G04 暂停; G33 等螺距螺纹切削; G41 刀具右补偿;
用来指令数控机床主轴运动方向和程序及 辅助装置的接通、断开。M功能字由M和 00-99组成。常用的M功能字有: M00 程 序停止; M02 程序结束; M03 主轴 顺时针方向; M04 主轴逆时针方向;
M05 主轴停止; M06 换刀; M08 冷却 液开; M09 冷却液停;M10 工件夹紧; M11 工件松开; M30 程序结束并回到起 始点等等。
另一方面的应用是复杂形状零件加工, 这类零件的型面复杂,常规加工方法难以 实现,它不仅促使了数控加工技术的产生, 而且也一直是数控加工技术的主要研究及 应用方向。
二、数控车床的程序编制
1、程序编制:
数控加工的重要环节编好数控加工程序。
程序编制方法有:手工编程和自动编程 二种。目前数控车床一般都采用手工编制 加工程序,但采用CAD/CAM软件进行自动 编程的方法被越来月广泛的应用。可以用 来进行数控车削加工自动编程的软件很多, 比较流行的软件有“MasterCAM Lathe”、 “CAXA数控车2000”、
G42 刀具左补偿; G90 绝对坐标 ; G91 相对坐标等等。
尺寸字:尺寸指令,指示机床工作台 或刀具运动到达的坐标位置。
进给功能字:F__mm/min: 功能是指 令切削的进给速度。
主轴转速功能字:S___ r/min。 刀具功能字:T 指令即时加工用刀具 号。
辅助功能字:一般由M+数字组成,
工的步骤,并在数控车床上进行操作演示.
希望大家能认真听讲、举一反三,以便 在下一阶段自己设计零件,并在数控车床 上加工出零件。
三、SINUMERIK 802S 数控车系统的编
程原则:
1、车床坐标系:
车床坐标系是以车床零点为原点的工作 坐标系,车床零点是机床生成厂家出厂时 设定的一个固定点。在进行数控加工之前 必须将机床的工作台(工具)回到机床原 点。车床坐标系采用标准坐标系,其中 Z 轴与车床导轨平行 (即主轴中心线),X 轴与Z轴垂直。刀具运动的正方向是刀具 与卡盘(工件)距离增大的方向。(见下 图)
“UGII CAD/CAM系统”等等。在以后的实 习中,我们还要学习自动编程,还要学会 使用CAD/CAM软件进行数控车削加工。
手工编程:编制程序的全部过程由人
工完成,编程人员要根据零件图纸并在工 艺分析基础上确定加工路线,算出机床所 需要输入的数据(先确定零件轮廓曲线的 表达式,再计算出加工轨迹有关基点和节 点的坐标值,然后再根据标准及机床的规 定代码编写成程序并输入到数控系统。手 工编程,要求编程人员不仅具备机械加工
数控车床 和数控车削加工
数控车床和数控车削加工
一、数控车床 二、数控车床的程序编制 三、SINUMERIK 802S 数控车系统的编
程原则 四、典型零件加工的编程和操作步骤
数控车床和数控车削加工
一、数控车床 数控车床是用数控系统来控制车削加
工的车床。数控车床的切削原理和普通车 床切削是一致的,即用车刀的刀尖对旋转 的工件进行材料的切除,生成合格零件的 过程。所以在工件装夹、加工余量选择、 刀具的选择、切削用量选择、加工应用范
这里应该指出在G功能字和M功能字中 允许机床设计者可以自己规定一些数控字
所以在程序设计时,必须先熟悉该机床数 控系统的编程说明书。
下面我们要进行操作实习的数控车床 是CK6130。这种数控车床使用的数控系统 是德国西门子公司出产的SINUMERIK 802S 数控系统,用这个数控系统的编程方 法,除了遵循上面讲到的普遍的编程规定 外,它还有它的特点和独到之处。 在这里, 我首先给大家讲一讲SINUMERIK 802S 数 控系统的手工编程基本原则,然后结合一 个典型零件加工程序的编制;来熟悉编程 过程,最后介绍程序输入和零件加
工艺知识和数值计算能力而且还要熟悉各种 机床所规定的代码。我国对数控装置的指 令代码已有统一的标准。要求新设计的机 床一律采用ISO标准代码。
2、数控加工程序的组成:
数控程序由程序段组成,而程序段又 由数控字组成。什么是数控字呢?ISO代码 中的数控字,是机床数控的专用术语,它 具有一套规定次序,可以作为一个信息单 元存储、传递和操作。如X2500就是一个 数控字。一般加工程序中的数控字由一个 英文字母和若干十进制数字组成,英文字
围等诸多方面,遵循的原则也是一致的。 所不同的是,在加工控制方面:普通车床 整个车削加工过程是由操作人员进行随机 控制,而数控车削加工则要求我们把原先 在普通车床由操作工决定的操作内容和动 作,例如工步的划分与顺序、走刀路线、 切削参数、切削补偿等等,按规定的代码 编写成程序,并输入到数控系统(电脑) 里,加工时,数控系统再调用这些程序去 控制数控车床的伺服机构的运动,加工出
2、 工件坐标系 在根据图纸进行数控编程时,要确定
一个基准点为坐标原点即工件原点。以工 件原点建立的坐标系称为工件坐标系。工 件原点是进行数控加工时的基准点,也是 我们进行数控加工编程的坐标原点。工件 坐标系的X、Z值和机床坐标系的X、Z值 始终保持一个固定的差值。
我们需要的零件。
数控车床和其它数控机床组成一样,主 要有如下图所示五大部分,这也是它的工 作原理。
信息 载体
数控 系统
伺服 系统
机床本体 及附件
检测反馈 系统
数控车床的加工范围和普通车床的加工 范围基本相同,这里不再叙述,。但由于 数控车床的特点,目前的数控车削加工主 要应用于以下两个方面:
第一个方面的应用为常规零件加工, 其目的在于:提高加工效率,避免人为误 差,保证产品质量;这类零件一般形状比 较简单,主要在于提高机床高速高精加工 的能力、提高加工过程的可靠性与设备的 操作性能,缩短产品制造周期,适应市场 需求。
