简单实用声控电子门铃电路
简单实用声控电子门铃电路
利用本电路作为门铃时，不需在门前安装按钮开关，来客只需叩一下大门，门铃便会发声。
电路如图所示。
电路最大的特点就是利用扬声器做振动输入，又做门铃声输出。
晶体管V2、电位器KP和电容C2组成控制电路，V1、V3、R2、C1组成互补式振荡器。
当开关S合上接通电源后，电源经C2、V2的BE结和扬声器BL对C2充电，较大的瞬间充电电流使V2饱和导通，箝制住V3的集电极电位；C2充电结束后，电源经KP给V2提供基极电流以维持V2的临界饱和状态，使振荡器不工作。
当外界声波振动扬声器纸盆时，扬声器两端产生感应电压，该电压加在V2的发射极，使V2退出临界饱和区而进入放大区，V2的集---射极间压降增大，从而使振荡器振荡，BL发出音频叫声。
解除叫声可断开S再合上。
VI选用3DG6，3DG6,B>=80；V3选用3AX31，B＞=60；V2选用3DG6，B>=100。
BL选用8姆扬声器，并安装在门板内侧中上部，来客叩一下门即可发音报信。
(转自中国电子制作网站)。
门铃电路说明书

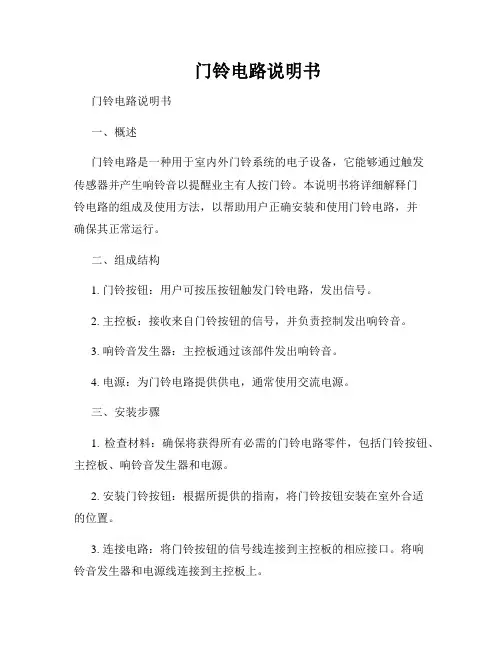

门铃电路说明书门铃电路说明书一、概述门铃电路是一种用于室内外门铃系统的电子设备，它能够通过触发传感器并产生响铃音以提醒业主有人按门铃。

本说明书将详细解释门铃电路的组成及使用方法，以帮助用户正确安装和使用门铃电路，并确保其正常运行。
二、组成结构1. 门铃按钮：用户可按压按钮触发门铃电路，发出信号。
2. 主控板：接收来自门铃按钮的信号，并负责控制发出响铃音。
3. 响铃音发生器：主控板通过该部件发出响铃音。
4. 电源：为门铃电路提供供电，通常使用交流电源。
三、安装步骤1. 检查材料：确保将获得所有必需的门铃电路零件，包括门铃按钮、主控板、响铃音发生器和电源。
2. 安装门铃按钮：根据所提供的指南，将门铃按钮安装在室外合适的位置。
3. 连接电路：将门铃按钮的信号线连接到主控板的相应接口。
将响铃音发生器和电源线连接到主控板上。
4. 安装主控板和响铃音发生器：根据说明书的指引，安装主控板和响铃音发生器在室内合适的位置。
5. 连接电源：将电源线连接到门铃电路的电源接口，并将电源插头插入正常的交流电源插座。
6. 测试：确保所有连接正确无误后，按下门铃按钮进行测试。
若一切正常，门铃将发出响声。
四、使用方法1. 按下门铃按钮：当有访客按下门铃按钮时，门铃电路会接收到信号。
2. 发出响铃音：主控板接收到信号后，将触发响铃音发生器发出响铃音。
3. 关闭门铃音：若需要暂时关闭门铃音，可在门铃按钮上的开关处进行设置。
在需要时，将开关切换至开启状态即可恢复正常使用。
五、注意事项1. 请确保门铃按钮及电路的线路安装稳固，以免受到外界因素的干扰。
2. 在安装和维护门铃电路时，请务必断开电源，以确保操作安全。
3. 若门铃电路出现故障，请联系专业技术人员进行检修，切勿私自拆解或修复。
六、维护保养1. 定期检查门铃按钮及主控板的线路是否松动，如有发现请及时修复。
2. 清洁门铃按钮表面，以确保其触发灵敏性。
3. 如发现响铃音变弱或无响应，请检查电源供应是否正常，必要时更换电源。
课程设计叮咚门铃试验说明书
课程设计叮咚门铃试验说明书一、实验目的：通过本次实验，使学生掌握门铃的基本原理和电路实现方法，了解门铃的工作原理，巩固和拓宽电路的基本知识和实践能力。
二、实验器材：1.门铃电路实验箱2.电源3.多用电表4.开关5.电阻器6.铜导线三、实验原理：门铃是应用于家庭、办公及其他场所的声光提示器，用于通知进入者的到来。
其原理为通过触发器电路和振荡电路产生与按下按钮频率相同的声音信号，同时通过发光二极管发出光线提示。
四、实验步骤：1.将电源的正极与电源开关连接，在电源的负极连接下表的实验线路；2.控制电源开关，使门铃电路正常工作；3.通过拨动开关试验，即可实现门铃提示音的发声和发光功能；4.测量电流和电压，记录数据；5.可根据需要调整电阻器的大小来改变门铃的音量大小。
五、实验数据记录：实验中记录以下数据：1.电源电压2.电流大小3.电阻器的阻值六、实验结果分析：通过实验数据的记录和分析，可以计算得到门铃的音量大小。
如果音量太大或太小，可以通过调整电阻器的阻值来调整门铃的音量大小。
七、实验注意事项：1.在操作实验时，需遵守电路实验的安全规范，确保实验安全；2.需要正确连接电路，确保实验电路的正确性；3.测量时，需要注意选择合适的量程以及正确使用多用电表；4.在实验过程中，需要注意电源的正负极连接的正确性；八、实验结论：通过本次实验，我们掌握了门铃的基本原理和电路实现方法，了解了门铃的工作原理，巩固并拓宽了电路的基本知识和实践能力。
通过实验数据的分析，我们可以调整电阻器的阻值来改变门铃的音量大小。
九、实验拓展：基于本实验的基础上，学生可以尝试设计其他类型的门铃电路，探索不同的功能和应用。
十、实验总结：通过本次实验，我们对门铃的工作原理有了更深入的了解，也对电路的基本知识有了更加牢固的掌握。
通过实践操作，我们巩固了门铃电路的实现方法。
同时，我们也学到了安全操作电路的重要性。
实验的成功举行进一步提高了我们的实践能力和创新能力。
叮咚门铃的原理图
首先，我们打开Protel99软件，并选择在“D:\叮咚门铃”路径下新建一个名为：“DDML.ddb”的设计数据库文件，如图2－2所示。
图2－2 Protel99软件新建设计数据库界面然后，我们在Protel99软件界面的Documents中新建一个Schematic Document文档，打开此文档，如图2－3所示，我们就可以在其中绘制电路原理图了。
图2－3 新建Schematic Document界面在绘制电路原理图的过程中，同学们遇到的第一个问题就是：元器件不知道往哪里去找？在如图2－3的Protel99软件Schematic Document界面中，默认的缺省元件库是：Miscellaneous Devices分离元件库。
这里往往能找到我们所需要的大多数元器件。
那么剩下的“特殊”元器件我们去哪里找呢？当然，这里有Add/Remove按钮，但是在此，我建议尽量学会自己做―――自定义（自制）元器件。
自定义（自制）元器件，是我们必须掌握的一项能力，会自定义元器件将能够为我们绘制电路原理图带来非常大的方便。
下表2－1给出了“叮咚门铃”的有关元器件方面的各种信息，刚接触用Protel99软件设计电路板图的同学，我建议不妨为自己的设计项目也制作一个类似这样的表格。
从表中我们可以看出：在绘制电路原理图之前要自定义一个NE555集成电路的原理图库元件。
表2－1 “叮咚门铃”元器件明细表自定义原理图库元件的方法大致如下：如图2－4，新建Schematic Library Document，并打开。
图2－4 新建Schematic Library Document过程如图2－5，先在其中绘制一个6×10方格的方块作为集成电路的元器件主体，再在周围放置元器件的引脚。
为了绘图时的美观和方便，在自制原理图库元件时，引脚往往可以不按照实际元器件的引脚顺序放置。
但是，要特别注意引脚的标号不能有错误。
最后，给新制作的元件取个名字（例如：NE555）就可以使用了。
简易门铃电路设计
《电子线路CAD》课程论文题目：简易门铃电路的设计1 电路功能和性能指标简易门铃是一种简单的门铃电路，它由分立元件和中规模集成芯片的构成，主要采用NE555定时器电路和扬声器组成门铃，利用多谐振荡电路来制作一简易单音门铃电路。
它主要由一个NE555、一个47uf的电容、一个0.047uf电容、一个0.01uf电容、一个36kΩ的电阻、一个30kΩ的电阻、两个22k电阻、一个喇叭、两个IN4148高速开关二极管、一个9013三极管、一个开关和一个6v电源组成。
NE555作为多谐振荡器，发出脉冲波。
与传统的门铃相比，其可靠性、抗干扰性都较好，应用领域也相对较广泛。
2 原理图设计2.1原理图元器件制作方法和步骤：①右键点击项目文件，选择追加新文件到项目中，在二级菜单下选择SchematicLibrary。
②在放置菜单中，选择放置矩形。
③在放置菜单中选择放置引脚。
④在放置引脚时，按Tab键，选择引脚属性。
图1注：在放置引脚的过程中，引脚有一端会附带着一个×形灰色的标记，该标记表示引脚端是用来连接外围电路的，所以该端方向一定要朝外，而不能向着矩形的方向。
若需要调整引脚的方向，可按键盘撒花上的空格键，每按一次，可将引脚逆时针旋转90°。
2.2 原理图设计步骤：①创建PCB工程项目，执行File→New→Project→PCB Project，在弹出对话框中选择Protle Pcb类型并点击OK。
将新建默认名为“PCB Project1.PrjPCB”的项目保存，命名为“简易门铃”。
②创建原理图，在该项目文件名上点击右键，选择追加新文件到项目中，在二级菜单下选择Schematic。
③保存项目目录下默认名为“Sheet1.SchDOC”的原理图文件。
并命名为“简易门铃”。
⑤绘图环境其他参数采用默认设置。
图2编译原理图步骤：①在原理图编辑页面，执行“Project→Compile PCB Project 简易门铃.PRJPCB”菜单命令。
简单门铃电路图的认识及绘制
简单门铃电路图 的认识及绘制
任务 简单门铃电路图的认识及绘制
一、 简单电路原理分析
如图2-35所示是简单门铃的典型电路原理图，晶 体管VT1、VT2组成互补型多谐振荡器。它的工作原理 为：当闭合开关S、电源E通过R1在VT1的基极上对地形 成偏压，使VT1、VT2导通，在VT2、扬声器Y、开关S、 电源E上形成回路，扬声器Y两端就建立了噪声电压。此 能量又通过电阻R2、电容C正反馈到VT1的基极进行放 大补偿，形成振荡，扬声器就发出连续的响声。
任务 简单门铃电路图的认识及绘制
任务 简单门铃电路图的认识及绘制
小组成员分工协作，根据工作计划单进行任务实施， 并完成任务实施单的填写工作。
任务 简单门铃电路图的认识及绘制
评价
根据任务完成情况填写考核评价表，见表2- 简单门铃电路图的认识及绘制
图2-35 简单门铃的典型电路原理图
任务 简单门铃电路图的认识及绘制
二、 电路原理图 活动
画出简单门铃的电路原理图，并和小组成员 讨论电路的控制原理。
任务 简单门铃电路图的认识及绘制
任务实施
小组成员分工协 作，对简单门铃电路 的使用进行识别和绘 制，并完成工作计划 单的填写工作。
555门铃电路讲解共19页文档
六、555门铃电路设计思路
当断开开关S时，R1和C1组成回路，C1开始放电。同时 R2、R3和C2组成多谐振荡器开始工作，输出频率为f2。当C1 放电完毕的时候，4端口又恢复低电平，555定时器停止工作。
f2=1/0.7(R2+2R3)C2 输出端接扬声器，输出端有电流时就会使扬声器发声。 输出端频率不同时，发出的声音就不同。本电路中设计了两 种不同的频率，因此扬声器就会发出“叮”“咚”两种不同 的声音。
(8 )
控 制电 压
v IC (5) v I1 (6)
阈 值输 入
5 kΩ
C1
5 kΩ
v I2 (2)
C2
触 发输 入
v
, O
(7 )
放 电端
5k Ω
(1 )
RD 复 位
(4 )
R&
& S
T
G
&
1 (3)
vO
电工电子实验教学中心
三、555电路原理
它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。它提供两个基准 电压1/3VCC和 2/3VCC。555 定时器的功能主要由两个比较 器决定。两个比较器的输出电压控制 RS 触发器和放电管的 状态。
正常人听力范围在20Hz~20000Hz，而1000Hz~5000Hz 则是人耳最敏感的声音频率范围，因此，“叮咚”声最好 在这个范围内或者左右。
“叮咚”两声频率要求差距比较大，声音持续时间要 求合适。
电工电子实验教学中心
三、555电路原理
555 定时器是一种模拟和数字功能相结合的中规模集成 器件。
电工电子实验教学中心
三、555电路原理
课程设计叮咚门铃试验说明书
目录1．设计指标 (2)2.设计方案及其比较 (2)2.1 方案一 (2)2.1.1原理图 (2)2.1.2电路原理 (2)2.1.3电路数据 (3)2.1.4数据计算 (3)2.1.5 调节数据 (3)2.1.6元器件功能 (4)2.2方案二 (4)2.2.1原理图 (4)2.2.2电路原理 (5)2.2.3电路数据 (5)2.2.4数据计算 (5)2.3方案三 (6)2.3.1电路原理图 (6)2.3.2电路原理 (6)2.3.3参数计算 (7)2.3.4调节数据 (7)2.4方案比较 (7)3实现方案 (8)3.1器件介绍 (8)3.2原理图 (11)3.3电路器件 (11)3.4电路数据 (11)3.5电路原理 (11)3.6参数计算 (12)3.7 调节数据 (12)3.8元器件功能 (12)3.9布线图 (13)3.10思考题 (13)4调试过程及结论 (14)4.1调试过程 (14)4.2 设计结论 (14)5心得体会 (14)6参考文献 (16)叮咚门铃电路设计1．设计指标设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。
门铃叮咚声的声音频率和声音持续时间可调。
正常人听力范围在20Hz~20000Hz，而1000Hz~5000Hz则是人耳最敏感的声音频率范围，因此，“叮咚”声最好在这个范围内或者左右。
“叮咚”两声频率要求差距比较大，声音持续时间要求适合。
电路最好能功耗低。
2.设计方案及其比较2.1 方案一2.1.1原理图a. 方案一原理图2.1.2电路原理本电路是以一块NE555时基电路为核心组成的叮咚门铃。
NE555和R1、R2、R3、D1、D2、C2组成了一个多谐振荡器，SA是门上的叮咚门铃的按钮开关，在平日，按钮开关处于断开的状态，此时C2通过R2R3充电，C2处电压接近电源电压。
由于D1D2的阻截，C1没法充电，因此C1处电压为零，使NE555的4端口一直处于低电平，而NE555的4接口是复位段，低电平使其复位，所以3端口输出为0，扬声器不响。
门铃电路讲解
四、555电路典型应用
vC
2
V 3
CC
1
V 3
CC
v 0
t1
t2
tPL
tPH
五、555门铃电路参考电路
六、555门铃电路设计思路
开关S是门上的按钮开关，在没有按下的时候，C1无法 接通不进行充电，因而C1处的电压为0， 4端口（复位端） 一直处于低电平，导致3端口输出一直为0，扬声器无法工 作。C2通过R2、R3进行充电，充满电后，其电压约为电源 电压。
555 定时器内部电路框图和外引脚排列图如图所示。
三、555电路原理
VC C 电 源
( 8)
控 制 电压
v I C ( 5) v I 1 ( 6)
阈 值 输入
5kΩ
C1
5k Ω
v I 2 ( 2)
C2
触 发 输入
v
, O
( 7)
放电端
5k Ω
( 1)
RD 复 位
( 4)
R&
& S
T
G
&
1
( 3)
vO
七、555门铃电路清单
555门铃电路元器件清单
器材
型号
个数/套
导线
若干
无源蜂鸣器 NE555
无源蜂鸣器的插座 万能板 三极管 二极管
电阻（1/4W） 电阻（1/4W） 电位器（蓝色）
1
8脚
1
1
4*6CM
1
9013
1
1N4148
2
150 欧
1
10K 欧
1
503
2
电解电容 电容(无极性)
按键 IC座 排针
门铃电路设计
门铃电路设计门铃电路是一种简单的电路，主要用于门铃的响铃功能。
门铃的作用是在访客按下门铃按钮时，电路会响铃并通知房屋内的人员有客人来访，方便进行接待。
门铃电路的基本原理是通过一个按钮和一台发声器组成一个开关电路，通过按钮的按下来切断电路，从而使发声器开始发声。
门铃电路一般分为两种，分别是电子门铃和电磁门铃。
电子门铃电路是一种使用电子元件完成门铃功能的电路，在这种电路中，使用了一种称为555定时器的IC芯片。
555定时器是一种常用的集成电路，可以通过内部的电阻电容网络实现各种不同的定时功能。
在电子门铃电路中，我们需要使用555定时器来控制发声器模块的发声时长。
电子门铃电路的设计如下图所示：电子门铃电路的主要组成部分包括一个稳压电源模块、一个按键模块、一个555定时器模块、一个功放模块和一个发声器模块。
稳压电源模块是一个将220V电网转换为合适的直流电压的模块，在这个电路中，我们使用了一个7805三端稳压器将220V交流电源转换为5V的直流电压，从而为后面的电路提供稳定的电源。
按键模块是用来检测访客按下门铃按钮的模块，在电路中我们使用了一个按钮来完成这个功能，当访客按下门铃按钮时，按键模块会将电路切断，从而触发555定时器模块启动发声器模块的发声。
功放模块是用来增强发声器模块输出信号的模块，在电路中我们使用了一个LM386功放芯片，通过调节电阻来控制功放模块的放大倍数，从而增强发声器模块输出信号的音量。
发声器模块是电子门铃电路的核心部分，它主要负责发出门铃的声音，在电路中我们使用了一个带有震膜的扬声器，通过控制发声器模块的发声时长和增大功放模块的放大倍数，从而发出门铃声音。
电子门铃电路的工作原理是当访客按下门铃按钮时，按键模块会将门铃电路切断，从而触发555定时器模块开始计时。
在这个过程中，555定时器模块会控制发声器模块开始发声，发声时间由定时器内部电阻和电容的值决定。
在发声结束后，555定时器模块会自动重置，从而使门铃电路恢复正常。
555门铃电路说明书
电子1034秦建目录（一）系统技术指标。
（二）设计方案（思路）、系统框图。
（三）单元电路设计方案、元器件选型方法。
（四）元器件清单。
（五）完整电路图及主要工作原理。
（六）电路安装测试过程记录及疑难解决记录。
（七）小结：收获、体会、建议。
（八）主要参考文献。
（一）系统技术指标设计一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。
正常人听力范围在20HZ^20000HZ，而1000HZ^5000HZ则是人耳最敏感的声音频率范围，因此，“叮咚”声最好在这个范围内或者左右。
（二）设计方案（思路）、系统框图本电路是以一块555时基电路为核心组成的双音门铃，它发出的叮咚声音色优美悦耳。
555和R1~R3、D1、D2、C2等组成一个多谐振荡器。
SA为门上的按钮开关，平时处于断开状态。
在SA关断情况下，555的4脚呈低电位，使555处于强制复位状态，3脚输出呈低电位。
当有人按在SA后，电源Vcd通过SA、D3对C1快速充电至Vdd,555的4脚为高电位，555震荡器起振。
此时的振荡器为fc1=1.44/(Rd+2R3)C2式中RD为D1、D2的直流电阻，约500欧左右。
此时该振荡器的充电回路为VDD—D2—D2——R3—C2;其放电回路为C2—R3芯片内部放电管。
这时的振荡器频率约为1230HZ。
在门铃按钮SA按过后，由于C1上已充满电荷，即555的4脚呈高电平，555仍会继续震荡，但这时的充电回路为：VDD—R2—R3—C2，充电时间常数加大，放电时间常数仍为R3C2此时有fc1=1.44/(Rd+2R3)C2图示参数的震荡频率为680HZ左右，比按压SA时的震荡频率低。
随着C1通过R1的放电，C1上的电压逐渐变低，当降至0.4V以下后，555便处于强制复位状态，随即停振。
这样，该门铃在初始发高音“叮”声，即所谓“叮咚”音响。
555的输出经R4限，VT1功率管放大后，驱动扬声器发出优美悦耳的叮咚声响。
基于单片机的电子音乐门铃设计说明书
目录一、设计目的二、设计任务三、设计要求四、设计步骤（流程）五、设计原理六、设计内容6.1硬件设计6.2单片机引脚说明6.3主要电路设计6.3.1时钟电路6.3.2复位电路6.3.3功率放大电路6.4软件设计6.4.1音乐符设计6.4.2程序设计6.4.3程序流程图6.4.4仿真界面图6.5.5编程七、设计小结参考文献一、设计目的：1、动手焊接单片机硬件电路板，增进对单片机的感性认识，加深对单片机理论方面的理解。
理论方面的理解。
2、了解单片机的内部功能模块的应用。
、了解单片机的内部功能模块的应用。
3、了解和掌握单片机应用系统的硬件设计和制作过程、方法及实现。
、了解和掌握单片机应用系统的硬件设计和制作过程、方法及实现。
二、设计任务：1、了解单片机的组成结构，设计相关电路原理图；、了解单片机的组成结构，设计相关电路原理图；2、根据原理图焊接硬件电路。
、根据原理图焊接硬件电路。
3、实现所要求的功能。
、实现所要求的功能。
三、设计要求：1、要求理解单片机的组成结构；、要求理解单片机的组成结构；2、根据给出的主要芯片，设计相关电路原理图；、根据给出的主要芯片，设计相关电路原理图；3、焊接电路板，检测并调试。
、焊接电路板，检测并调试。
四、设计步骤（流程）：1、根据电子音乐门铃原理设计相关电路图；、根据电子音乐门铃原理设计相关电路图；2、焊接电路板；、焊接电路板；3、编写程序、检测并调试。
、编写程序、检测并调试。
五、设计原理：音乐是由音符组成，不同的音符是由相应频率的振动产生。
产生不同的音频需要有不同固定周期的脉冲信号。
要产生音频脉冲，只要算出某一音频的周期T(1／f) ，然后将此周期T 除以2，即为半周期的时间。
我们利用单片机的内部定时器TO ，使其工作在计数器模式MODEl 下．初始化适当的计数值THO 及TLO 以计时这个半周期时间。
每当计时时间到后就将输出脉冲的P1.0口反相。
然后重复计时此半周期时间，再对P1.0口反相，就可在单片机Pl.0引脚上得到此频率的脉冲。
单音门铃电路电路图
【制作调试】
设计单音门铃电路
【制作调试】
设计安装图 设计安装要求 1. 条件许可的话尽量使用覆铜板自己设计成PCB板， 没有条件可用万能板设计安装； 2. 元器件分布要合理，距离适中，尽量均匀； 3. 单元电路元件以三极管为核心集中分布，不同单元 元件尽量不要混合分布； 4. PCB布线不许交叉，万能板如出现交叉要分布在两 层，导线尽可能的短，线与线的距离不能太近； 5. 电源线尽量在外面，信号线在里面。
【知识准备】
单音门铃电路 电路分析
Q4、Q3组成RC振荡电路，振荡电路能否工作， RP1对其起决定性作用，调节RP1可以使电路工作在 最佳状态；电路的振荡频率取决于R5、C4和R13、 C8的参数，参数不同声音效果不同。 Q5为驱动级，如将喇叭直接作为振荡器的负载，嗽 不仅不能发声，同时还使电路停振。
【制作调试】
电路调试 装接完毕，检查无误后，将稳压电源的输出电压调整 为9±0.1 V; 将正电源接到J1上，负电源接到J6/J7上，对电路进 行通电试验。
【制作调试】
调试现象 电路正常应为：接通电源，在没有按动S1的情况下，
DS1不亮，DS2亮，喇叭无声音发出；按一下S1后
DS1亮，DS2熄灭，同时喇叭发出一单音，一定时间
集成音乐门铃现在已经做到大部分元器件都被集成
在一个块子里，外围电路很少，因此使用非常方便。
【项目反思】
本项目为单音门铃电路，而本电路延时部分延时 的时间可以做到远大于振荡电路输出的音频时间，那 么，如何以本电路为基础，制作出在整个延时时间内 连续发音电路？
The End !
【制作调试】
电路焊接 根据电子产品装配要求，对元器件进行整形。 本任务元器件的整形可模仿任务一的内容，其中电解电容 、独石电容无需整形。 根据电原理图和设计装配图进行焊接装配。 要求不漏装、错装，不损坏元器件，无虚焊，漏焊和搭 锡，元器件排列整齐并符合工艺要求。 焊接顺序 1. 20只电阻、1只二极管； 2. 3只独石电容； 3. 2只可变电阻、1个插件； 4. 单排针、三极管、发光二极管； 5. 电解电容。
简易门铃电路实验报告
简易门铃电路实验报告实验目的：掌握简易门铃电路的原理和搭建方法，了解电磁铃和开关在电路中的应用。
实验器材与材料：1.电池：1.5VAA碱性电池某22.电磁铃：1只3.导线：多根，至少需要2根4.开关：1只5.电池盒：1个6.铜条：1条7.铁片：1块实验原理：门铃电路是一种简单的电学装置，由电磁铃、开关和导线组成。
当按钮被按下，开关闭合，使电流通过电磁铃的线圈，产生磁场，磁场作用于铜条上产生力，使铜条与铁片接触，产生声音。
实验步骤：1.将电池盒用导线与电磁铃的两个引脚连接起来，确保极性正确连接。
2.将电磁铃的另一个引脚与开关的一个引脚通过导线连接起来。
3.将开关的另一个引脚与另一根导线连接起来。
4.将导线的一端连接到铜条上，将铜条的另一端与铁片接触。
5.将电池盒的两个导线分别接到两节电池的正负极上。
实验结果与分析：按下开关，电流通过电磁铃的线圈，产生磁场。
磁场作用于铜条上产生力，使铜条与铁片接触，产生声音。
实验结论：通过搭建简易门铃电路，实验证明了电磁铃和开关在电路中的应用。
当开关闭合时，电流通过电磁铃的线圈，产生磁场，使铜条与铁片接触，产生声音。
这种门铃电路适用于家庭或办公场所，可以起到门铃的作用。
实验感想与体会：通过这次实验，我更加深入地理解了门铃电路的原理和搭建方法。
这个实验非常简单，但能很好地演示出电磁铃和开关的应用。
同时，我也发现了电池的极性要正确连接才能使电路正常工作。
实验中还需要灵活运用导线连接电路的各个部分，加深了我对电路连线的理解。
总结：通过这次实验，我不仅学习到了简易门铃电路的原理和搭建方法，也提高了对电路连线和实验操作的理解和技巧。
这对我今后的学习和应用都有很大的帮助。
楼宇对讲门铃的电路原理与故障维修
楼宇对讲门铃的电路原理与故障维修目前很多的高层住宅都使用了对讲门铃了，在频繁使用中，门铃会出现一些小毛病，本文从对讲门铃的基本原理入手，介绍其常见故障的检修方法。
工作原理楼宇对讲门铃系统采用较多的分立元件，电路比较复杂，但如果有了原理图，维修操作就容易了。
图1所示的是主电路，图2所示的是户外按键与照明电路，图3所示的是室内话机部分。
由电路图可以看出，变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座V1引入，直接供给继电器K，另一路经VD3隔离，产生Vcc供给其他电路。
当户外有人按下S1时（按S1--S10按键都一样，本文以S1为例），插座V6的1脚信号经S1、话机开关SA的2、3脚、扬声器LB到地，形成电流通路，相当于把R17下端接地，故VT5的基极为低电平，VT5饱和，音乐IC 的2脚有触发高电平，故3脚有音乐信号输出，经IC1（LM386）放大后，由IC1的5脚输出，经V6的1脚、S1、话机开关SA的2、3脚送到扬声器LB，发出声音。
由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA 的4脚，再经插座V3的2脚耦合至IC2（TDA2822M）的7脚，放大后由1脚输出，使按门铃者可以听到从LB1发出的声音。
当屋内主人听到LB发出的声音后，摘下话机，屋内与楼外的两人就可以通话。
MIC1拾取的声音信号送入IC2的6脚，放大后由3脚输出，再经插座V3的1脚、话机上的电容C3、话机开关SA的1、3脚，耦合到扬声器LB，主人可听到对方的说话声。
Vcc经主电路的R5降压后，再经插座V3的2脚给室内话机的MIC2和VT1供电。
主人的说话信号经MIC2拾取、VT1放大后，又经话机开关SA的4、6脚、插座V3的2脚送至IC2的7脚，放大后由1脚输出，推动扬声器LB1发声，从而实现两人的通话。
主人摘下话机后，插座V6的1脚到地的通路就切断了，R17下端恢复了高电平，VT5截止，音乐IC和IC1都停止工作。
NE555门铃电路设计报告
NE555门铃电路设计报告设计报告：NE555门铃电路设计一、设计目标本设计旨在实现一个简单可靠的门铃电路，使用NE555定时器芯片作为主要控制元件，通过触发门铃按钮，实现门铃的响铃。
二、电路原理1.电源部分：电源采用直流电源供应，可选用稳压电源或者电池供电。
2.触发部分：门铃按钮通过一个电流限制电阻，将电信号输入NE555的触发端，当门铃按钮被按下，电信号使得触发端产生高电平信号。
3.定时部分：NE555的定时器部分由两个外接电阻和电容组成，决定门铃响铃的持续时间。
通过调整电阻和电容值，可实现不同的响铃时间。
4.输出部分：通过NE555的输出端，驱动音响或者蜂鸣器发出声音。
三、电路图设计门铃电路的电路图如下所示：[插入电路图]四、电路元件选型1.NE555芯片：NE555是一种非常常用的通用定时器芯片，操作简单可靠，稳定性好。
本设计使用NE555芯片实现门铃的定时功能。
2.电阻：选取合适的电阻值用于控制NE555的定时时间。
可根据需求选择合适的电阻值。
3.电容：选取合适的电容值用于控制NE555的定时时间。
可根据需求选择合适的电容值。
5.蜂鸣器或音响：根据输出要求，选择合适的蜂鸣器或者音响。
五、电路调试与验证1.根据设计目标和电路原理，按电路图进行元器件的焊接和连接。
2.检查电路连接是否正确，无误后通电。
3.按下门铃按钮，验证门铃是否响铃，并且持续的时间是否满足需求。
4.调整电阻和电容的值，验证门铃响铃时间是否可以调节。
5.通过听觉检验蜂鸣器或音响的输出效果是否满足要求。
六、总结与优化通过以上步骤，我们成功设计并验证了NE555门铃电路。
通过合理选取电阻和电容的值，可以实现门铃的定时响铃功能。
如果需要优化电路，可以考虑增加瞬时按钮保护电路、温度稳定性的改善等。
本设计利用了NE555定时器芯片的特点，实现了一个简单可靠的门铃电路。
通过调整参数，可以实现不同的门铃响铃时间。
由于部件常见易得，设计成本低廉。
分享三种电子门铃电路原理图
分享三种电子门铃电路原理图双音调（电子）门铃电路——能发出高、低两种音色的门铃电路原理简介:三极管V1、V2及外围元件等组成无稳态自激多谐（振荡器），V3、V4则构成互补型（音频）振荡器，当按下S1时，两个振荡器同时通电工作，V1与V2就交替导通与截止，由于R4阻值较小，相当于把（电阻）R5的左端交替接到（电源）的正极与负极端。
当V2截止时，V3的基级偏置电阻为R6和R4跟R5的并联值，它和（电容）C3的时间常数较小，所以由V3、V4构成的音频振荡器振荡频率较高，扬声器BP的发声音调也随之较高；当V2导通时，V3的上偏置电阻为R6，这时R5充当V3的下偏置电阻，此时音频振荡器的振荡频率较低，扬声器BP发出的声音调随之较低。
当V2间隔导通与截止时，扬声器BP就会发出“叮咚、叮咚”双音声。
C4是并联在电源两端的退耦电容，防止电路通过电池回路产生反馈，提高电路的稳定性。
装配提示:更改R5和R6的阻值，可以分别调整“叮咚”双音的音调；同时增减R2与R3的阻值则可以调整双音的转换频率。
延时式电子门铃——具有延迟功能的门铃电路原理简介：三极管V1、V2构成一个延迟（开关电路），当开关S1被按下时，电源S1向电容C1充电，由于充电时间常数较小，C1两端很快就充到电源电压。
V1通过R1、S1获得偏流，其发射极（电流）在电阻R2两端产生压降，当压降大于0.7V时，V2即开始导通，同时V3、V4组成的对称型无稳态自激多谐音频振荡器得电开始工作，V4集电极输出方波音频（信号），经R7加至功率放大管V5的基极，经V5进行功率放大后推动扬声器BP发声。
当松开S1后，C1存储的电荷就通过R1向基极放电，使V1、V2继续维持导通状态，V3、V4振荡器仍能维持振荡，所以响声仍能继续。
C1电荷基本放完时，V1、V2恢复截止，振荡器停止振荡，门铃恢复到原来的静止状态。
装配提示：电路延迟时间由C1的容量和R1的阻值决定，取值越大延迟时间越长，同时更改R4、R5的阻值，或同时更改C3、C4的电容值，可以调节振荡器的振荡频率，即改变门铃发声的音调高低。
楼宇对讲门铃的电路原理与故障维修
楼宇对讲门铃的电路原理与故障维修文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）楼宇对讲门铃的电路原理与故障维修目前很多的高层住宅都使用了对讲门铃了，在频繁使用中，门铃会出现一些小毛病，本文从对讲门铃的基本原理入手，介绍其常见故障的检修方法。
工作原理楼宇对讲门铃系统采用较多的分立元件，电路比较复杂，但如果有了原理图，维修操作就容易了。
图1所示的是主电路，图2所示的是户外按键与照明电路，图3所示的是室内话机部分。
由电路图可以看出，变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座V1引入，直接供给继电器K，另一路经VD3隔离，产生Vcc供给其他电路。
当户外有人按下S1时（按S1--S10按键都一样，本文以S1为例），插座V6的1脚信号经S1、话机开关SA的2、3脚、扬声器LB到地，形成电流通路，相当于把R17下端接地，故VT5的基极为低电平，VT5饱和，音乐IC的2脚有触发高电平，故3脚有音乐信号输出，经IC1（LM386）放大后，由IC1的5脚输出，经V6的1脚、S1、话机开关SA的2、3脚送到扬声器LB，发出声音。
由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA的4脚，再经插座V3的2脚耦合至IC2（TDA2822M）的7脚，放大后由1脚输出，使按门铃者可以听到从LB1发出的声音。
当屋内主人听到LB发出的声音后，摘下话机，屋内与楼外的两人就可以通话。
MIC1拾取的声音信号送入IC2的6脚，放大后由3脚输出，再经插座V3的1脚、话机上的电容C3、话机开关SA的1、3脚，耦合到扬声器LB，主人可听到对方的说话声。
Vcc经主电路的R5降压后，再经插座V3的2脚给室内话机的MIC2和VT1供电。
主人的说话信号经MIC2拾取、VT1放大后，又经话机开关SA的4、6脚、插座V3的2脚送至IC2的7脚，放大后由1脚输出，推动扬声器LB1发声，从而实现两人的通话。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子1034秦建目录（一）系统技术指标。
（二）设计方案（思路）、系统框图。
（三）单元电路设计方案、元器件选型方法。
（四）元器件清单。
（五）完整电路图及主要工作原理。
（六）电路安装测试过程记录及疑难解决记录。
（七）小结：收获、体会、建议。
（八）主要参考文献。
（一）系统技术指标设计一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。
正常人听力范围在20HZ^20000HZ，而1000HZ^5000HZ则是人耳最敏感的声音频率范围，因此，“叮咚”声最好在这个范围内或者左右。
（二）设计方案（思路）、系统框图本电路是以一块555时基电路为核心组成的双音门铃，它发出的叮咚声音色优美悦耳。
555和R1~R3、D1、D2、C2等组成一个多谐振荡器。
SA为门上的按钮开关，平时处于断开状态。
在SA关断情况下，555的4脚呈低电位，使555处于强制复位状态，3脚输出呈低电位。
当有人按在SA后，电源Vcd通过SA、D3对C1快速充电至Vdd,555的4脚为高电位，555震荡器起振。
此时的振荡器为fc1=1.44/(Rd+2R3)C2式中RD为D1、D2的直流电阻，约500欧左右。
此时该振荡器的充电回路为VDD—D2—D2——R3—C2;其放电回路为C2—R3芯片内部放电管。
这时的振荡器频率约为1230HZ。
在门铃按钮SA按过后，由于C1上已充满电荷，即555的4脚呈高电平，555仍会继续震荡，但这时的充电回路为：VDD—R2—R3—C2，充电时间常数加大，放电时间常数仍为R3C2此时有fc1=1.44/(Rd+2R3)C2图示参数的震荡频率为680HZ左右，比按压SA时的震荡频率低。
随着C1通过R1的放电，C1上的电压逐渐变低，当降至0.4V以下后，555便处于强制复位状态，随即停振。
这样，该门铃在初始发高音“叮”声，即所谓“叮咚”音响。
555的输出经R4限，VT1功率管放大后，驱动扬声器发出优美悦耳的叮咚声响。
（三） 单元电路设计方案、元器件选型方法电路中，IC1由NE555时基电路组成；NE555 (Timer IC)大约在1971年由Signetics Corporation 发布，在当时是唯一非常快速且商业化的Timer IC ，在往后的30年里非常普遍被使用，且延伸出许多的应用电?，尽管近年来CMOS 技术版本的Timer IC 如MOTOROLA 的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC 在功能上有部份的改善，但其脚位劲能并没变化，所以到目前无可直接的 代用。
NE555是属于555系列的计时IC 的其中的一种型号，555系列IC 的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC ，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉冲信号。
a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围 极广，可由几微秒至几小时之久。
2.它的操作电源电压范围极大，可与TTL ，CMOS 等逻辑电路配合，也就是它 的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
5.静态电流 最大值 VCC = 5 V, RL = ∞ =6mA VCC =15 V, RL = ∞ =15mA b. NE555引脚位功能配置说明下： Ne555时基电路 多谐振荡器 功率放大 驱动扬声器图NE555各脚功能-管脚图Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。
周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约200 mA 。
Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。
它通常被接到正电源或忽略不用。
Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。
Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。
当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC以上时启动这个动作。
Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为ON时为LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。
Pin 8 (V +) -这是555个计时器IC的正电源电压端。
供应电压的范围是+4.5伏特(最小值)至+16伏特(最大值)。
参数功能特性：供应电压： 4.5-18V供应电流： 3-6 mA输出电流： 225mA (max)上升/下降时间：100 ns.NE555的相关应用:NE555的作用范围很广，但一般多应用于单稳态多谐振荡器（Monostable Mutlivibrator）及无稳态多谐振荡器(Astable Multivibrator)。
NE555在线计算器 555集成电路参数应用计算NE555时基电路封装形式有两种，一是DIP双列直插8脚封装，另一种是SOP-8小型（SMD）封装形式。
其他HA17555、LM555、CA555分属不同的公司生产的产品。
内部结构和工作原理都相同。
NE555属于CMOS工艺制造，下面我们将对其进行介绍。
图1是NE555的外形图，图2是它的内部功能原理框图，图3是它的内部等效电路。
NE555的内部中心电路是三极管Q15和Q17加正反馈组成的RS触发器。
输入控制端有直接复位Reset端，通过比较器A1，复位控制端的TH、比较器A置位控制的T。
输出端为F，另外还有集电极开路的放电管DIS。
它们控制的优先权是R、T、TH。
NE555的封装形式图一图二图三表1是NE555的极限参数，不同的封装形式及不同的生产厂商的器件这些参数不尽相同，极限参数是指在不损坏器件的情况下，厂商保证的界限，并非可以工作的条件，如果超过某一环境下使用，其间的安全性将不会得到保证，这使用中应加以注意。
NE555的极限参数电源电压允许功耗工作温度储藏温度最高结温+18V 600mW-10—+70℃军用-55—+125℃-65—+150℃300℃利用NE555可以组成相当多的应用电路，甚至多达数百种应用电路，在各类书刊中均有介绍，例如家用电器控制装置、门铃、报警器、信号发生器、电路检测仪器、元器件测量仪、定时器、压频转换电路、电源应用电路、自动控制装置及其它应用电路都有着广泛的应用，这是因为NE555巧妙地将模拟电路和数字电路结合在一起的缘故。
扬声器原理当交流音频电流通过扬声器的线圈（在扬声器中又叫做音圈）时，音圈中就产生了相应的磁场，这个磁场与扬声器上自带的永磁体产生的磁场相互作用力。
于是，这个力就使音圈在扬声器的自带永磁体的磁场中随着音频电流振动起来，而扬声器的振膜和音圈是连在一起的，所以振膜也振动起来，振动就产生了与原音频信号波形相同的声音。
永磁体通过轭铁所包围，从而可以免遭外界杂散磁场的干扰，反过来也可以减小永磁体磁场对外界的影响，当声音以电流的形式通过磁场时线圈便会因电流强弱的变化产生不同频率的振动，进而带动纸盆发出不同频率和强弱的声音。
如果输入的是直流电压，喇叭就不响，对地输入的是直流电压喇叭线圈在磁场磁力作用下也不会产生振动，就不会发声。
输入交流电压的频率越高，喇叭振动得越快，发出声音越尖，并不是喇叭的就越响，输入的功率越大喇叭才越响，但人耳听见的频率约是20—20000HZ超出此范围人也听不见。
电容原理电容用在直流电路当中，基本都是短接在正负极之间的，如果串联在电路中那就相当于开路。
短接在正负极之间的电容有两个作用，一是滤波，在整流桥整流以后容易出现交流干扰，通过电容把交流干扰给短路掉，另外一个作用是降低脉动，整流桥整流出来的直流电如果用示波器来看的话其实跟直流电源的电压是不同的，虽然是直流，电流是由正极流向负极，但是电压是周期性的不断起伏变化的，加电容以后，当电压处于波形的上升沿的时候电容充电，让电压降低一些，当电压处于下降沿的时候地狱电容的电压以后电容放电，所以在示波器的效果上看，电容的作用是不断削平波峰，填充波谷，这样就使直流电的买动性变小，进过多级滤波电容以后，曲线已经基本接近纯直流电电源的一条直线了（四）元器件清单名称型号数量/个电阻1/8w 10k 150欧 5.6K 2、1、1电容100uf、0.1uf、0.01uf 各1二极管1N4148 1三极管C9013 1按键 1芯片NE555 1（五）完整电路图及主要工作原理本电路是以一块555时基电路为核心组成的双音门铃，它发出的叮咚声音色优美悦耳。
555和R1~R3、D1、D2、C2等组成一个多谐振荡器。
SA为门上的按钮开关，平时处于断开状态。
在SA关断情况下，555的4脚呈低电位，使555处于强制复位状态，3脚输出呈低电位。
当有人按在SA后，电源Vcd通过SA、D3对C1快速充电至Vdd,555的4脚为高电位，555震荡器起振。
此时的振荡器为fc1=1.44/(Rd+2R3)C2式中RD为D1、D2的直流电阻，约500欧左右。
此时该振荡器的充电回路为VDD—D2—D2——R3—C2;其放电回路为C2—R3芯片内部放电管。
这时的振荡器频率约为1230HZ。
在门铃按钮SA按过后，由于C1上已充满电荷，即555的4脚呈高电平，555仍会继续震荡，但这时的充电回路为：VDD—R2—R3—C2，充电时间常数加大，放电时间常数仍为R3C2此时有fc1=1.44/(Rd+2R3)C2图示参数的震荡频率为680HZ左右，比按压SA时的震荡频率低。
随着C1通过R1的放电，C1上的电压逐渐变低，当降至0.4V以下后，555便处于强制复位状态，随即停振。
这样，该门铃在初始发高音“叮”声，即所谓“叮咚”音响。
555的输出经R4限，VT1功率管放大后，驱动扬声器发出优美悦耳的叮咚声响。
(六)电路安装测试过程记录及疑难解决记录在测试过程中发现出来的门铃声与预料的结果有很大不同，声音上有很大的区别，后然在改换电阻之后才稍有改变(七) 小结：收获、体会、建议细微的变化可能导致结果的不同。
所以在焊电路的时候我们一定要保持严谨的态度。
这样才可以减少错误。
（八）主要参考文献电子世界工程/你说的变音门铃是属于多音门铃类，给你一个电路图作为参考图中的IC便是时基电路集成块555，它构成无稳态多谐振荡器。
