机械制图选择判断题库有答案
精选2020年《机械制图》考试题库388题(含参考答案)
2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)4．已知圆柱截切后的主.俯视图，正确的左视图是（ C ）。
7．管螺纹的代号是（ C ）A. BB.TrC.GD. M8．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图9．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右10．投影面垂直线有（ B ）反映实长。
A.一个投影 B．两个投影C.三个投影 D．四个投影二、填空题11．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.12．剖视图可分为全剖视图,半剖视图和局部剖视图.13．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.14．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.15．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.16．断面图的类型分为移出断面图和重合断面图两种.17．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.18．形状与位置公差简称形位公差.19．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.20．允许尺寸的变动量称为尺寸公差.21．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.22．绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为 3～5mm，当圆直径叫小时，中心线可用细实线代替。
23．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.24．对于回转体来说,通常只要注出径向尺寸和轴向尺寸.25．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.26．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件27．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.28．轴一般用来支承传动零件并传递动力.29．套一般是装在轴上,起轴向定位,传动或联接等作用.30．箱座类一件件包括各种箱体,油泵泵体,车床尾座等.31．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.32．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.33．当零件所有具有相同的表面粗糙度要求时,可在图样在上方统一标注表面粗糙度代号当。
机械制图练习题库+参考答案
机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。
A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。
A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。
A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。
A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。
A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。
A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

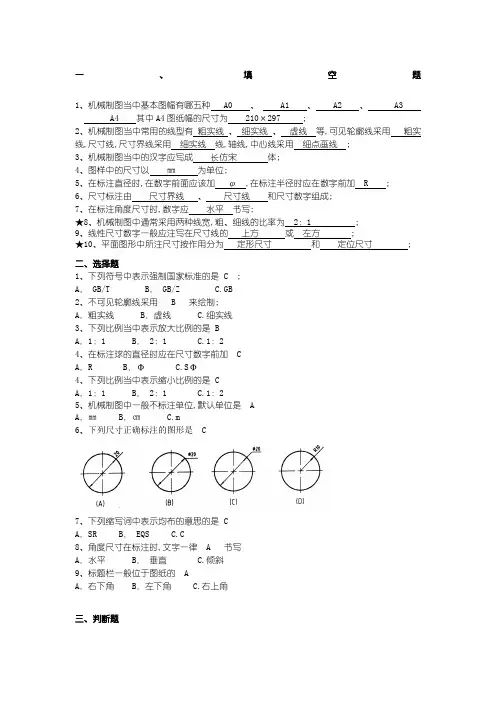

机械制图试题库加答案
一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 ;2、机械制图当中常用的线型有粗实线、细实线、虚线等,可见轮廓线采用粗实线,尺寸线,尺寸界线采用细实线线,轴线,中心线采用细点画线 ;3、机械制图当中的汉字应写成长仿宋体;4、图样中的尺寸以㎜为单位;5、在标注直径时,在数字前面应该加φ ,在标注半径时应在数字前加 R ;6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成;7、在标注角度尺寸时,数字应水平书写;★8、机械制图中通常采用两种线宽,粗、细线的比率为 2：1 ;9、线性尺寸数字一般应注写在尺寸线的上方或左方 ;★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸 ;二、选择题1、下列符号中表示强制国家标准的是 C ;A． GB/T B． GB/Z C.GB2、不可见轮廓线采用 B 来绘制;A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是 BA．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加 CA．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是 CA．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位,默认单位是 AA．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是 C7、下列缩写词中表示均布的意思的是 CA．SR B． EQS C.C8、角度尺寸在标注时,文字一律 A 书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的 AA．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定,图纸大小可以随意确定×2、比例是指图样与实物相应要素的线性尺寸之比; ×3、2：1是缩小比例; ×4、绘制机械图样时,尽量采用1：1的比例√5、使用圆规画图时,应尽量使钢针和铅笔芯垂直于纸面; √6、丁字尺与三角板随意配合,便可画出65度的倾斜线; ×7、国家制图标准规定,可见的轮廓线用虚线绘制; ×8、国家制图标准规定,各种图线的粗细相同; ×9、制图标准规定,图样中标注的尺寸数值为工件的最后完成尺寸;√10、图样中书写汉字的字体,应为长仿宋体; √11、画圆的中心线时,其交点可心是点画线的短画; ×12、当圆的直径过小时,可以用线实线来代替线点画线; √第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法,其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法;2、当直线平行于投影面时,其投影反映实长 ,这种性质叫实形性,当直线垂直投影面时,其投影为一点 ,这种性质叫积聚性,当平面倾斜于投影面时,其投影为缩短的直线原图的类似行,这种性质叫类似性;3、主视图所在的投影面称为正立投影面 ,简称正面 ,用字母 V 表示,俯视图所在的投影面称为水平投影面 ,简称水平面 ,用字母 H 表示;左视图所在的投影面称为侧立投影面简称侧面 ,用字母 W 表示;4、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等 ;5、零件有长宽高三个方向的尺寸,主视图上只能反映零件的长和高 ,俯视图上只能反映零件的长和宽 ,左视图上只能反映零件的宽和高 ;★6、零件有上、下、左、右、前、后六个方位,在主视图上只能反映零件的上下左右方位,俯视图上只能反映零件的前后左右方位;7、直线按其对三个投影面的相对位置关系不同,可分为投影面的平行线、投影面的垂直线、一般位置直线 ;8、与一个投影面垂直的直线,一定与其它两个投影面平行 ,这样的直线称为投影面的垂直线 ;9、与正面垂直的直线,与其它两个投影面一定平行 ,这样的直线称为正垂线 ;10、与一个投影面平行,与其它两个投影面倾斜的直线,称为投影面的平行线 ,具体又可分为正平线、水平线、侧平线 ;11、与三个投影面都倾斜的直线称为一般位置直线 ;12、空间平面按其对三个投影面的相对位置不同,可分投影面的平行面、投影面的垂直面一般位置平面 ;13、与一个投影面平行的平面,一定与其它两个投影面垂直 ,这种平面称为投影面的平行面,具体可分为正平面、水平面、侧平面 ;14、与正面平行的平面,与其它两个投影面垂直这样的平面称为正平面 ;它的正投影反映实形;二、选择题1、下列投影法中不属于平行投影法的是 AA、中心投影法B、正投影法C、斜投影法2、当一条直线平行于投影面时,在该投影面上反映 AA、实形性B、类似性C、积聚性3、当一条直线垂直于投影面时,在该投影面上反映 CA、实形性B、类似性C、积聚性4、在三视图中,主视图反映物体的 BA、长和宽B、长和高C、宽和高5、主视图与俯视图 AA、长对正B、高平齐C、宽相等6、主视图与左视图 BA、长对正B、高平齐C、宽相等7、为了将物体的外部形状表达清楚,一般采用 A 个视图来表达;A、三B、四C、五8、三视图是采用 B 得到的A、中心投影法B、正投影法C、斜投影法★9、当一个面平行于一个投影面时,必 B 于另外两个投影面A、平行B、垂直C、倾斜★10、当一条线垂直于一个投影面时,必 A 于另外两个投影面A、平行B、垂直C、倾斜三、判断题1、水平线的正面投影与X轴平行,水平投影反映线段的真实长度; √2、正平面的正面投影积聚为直线; ×3、铅垂面的水平投影积聚成平行X轴的直线段; √4、正投影的基本特性是实形性,积聚性和类似性; √5、中心投影法是投射线互相平行的; ×6、水平线的水平投影反映真实长度; √7、水平面的水平投影积聚为直线; ×8、点的三投影面体系中的位置,可以用坐标来表示; √9、画线段的三面投影实质是作两端点的三面投影,然后同面投影连线; √10、当一条直线垂直于投影面时,则在该面上反映实形性; ×1、物体上互相平行的线段,轴测投影 AA、平行B、垂直C、无法确定2、正等轴测图的轴间角为 AA、120B、60C、903、正等轴测图中,为了作图方便,轴向伸缩系数一般取 CA、3B、2C、14、画正等轴测图的X、Y轴时,为了保证轴间角,一般用 A 三角板绘制A、30○B、45○C、90○5、在斜二等轴测图中,取一个轴的轴向变形系数为0.5时,另两个轴向变形系数为 BA、0.5B、1C、2★6、根据组合体的组合方式,画组合体轴测图时,常用 D 作图;A、切割法B、叠加法C、综合法 D,切割法、叠加法和综合法二、判断题1、为了简化作图,通常将正等轴测图的轴向变形系数取为1 √2、正等轴测图的轴间角可以任意确定×3、空间直角坐标轴在轴测投影中,其直角的投影一般已经不是直角了; √4、形体中互相平行的棱线,在轴测图中仍具有互相平行的性质; √5、形体中平行于坐标轴的棱线,在轴测图中仍平行于相应的轴测轴; √6、画图时,为了作图简便,一般将变形系数简化1.这样在画正等轴测图时,凡是平行于投影轴的线段,就可以直接按立体上相应的线段实际长度作轴测图,而不需要换算; √7、正等轴测图与斜二等轴测图的轴间角完全相同; ×8、斜二等轴测图的画法与正等轴测图的画法基本相同,只是它们的轴间角和轴变形系数不同; √一、填空题★1、组合体的组合形式有叠加和切割两类;★2、组合体相邻的表面可能形成共面、相交和相切三种关系 ;3、组合体视图的画图步骤是形体分析法、选择比例图幅、选择视图、布置视图、画底稿、检查、描深、标注尺寸、完成全图;4、组合体尺寸标注的基本要求为：正确、齐全、清晰 ;三、判断题1、当两形体邻接表面相切时,由于相切是光滑过渡,所以切线的投影不画;√2、标注的尺寸不是定位尺寸就是定形尺寸;×1、非回转体类零件的主视图一般应选择工作位置; √2、在剖视图中,切根线用细实线绘制;×一、填空题★1、按剖切范围分,剖视图可分为全剖、半剖和局部剖三类;2、断面图分为：重合断面和移出断面两种;3、同一零件各剖视图的剖面线方向相同间隔相等4、六个基本视图的名称为：主视图俯视图左视图右视图仰视图后视图 ;。
中职机械制图试题库及答案
中职机械制图试题库及答案一、选择题1. 机械制图中，下列哪个选项是表示图纸比例的？A. A3图纸B. 1:1C. 图框D. 尺寸线答案：B2. 下列哪个选项是机械制图中常用的投影方法？A. 正投影B. 斜投影C. 透视投影D. 轴测投影答案：A3. 以下哪个选项表示尺寸线的箭头？A. 断面符号B. 箭头C. 点画线D. 波浪线答案：B4. 机械制图中，下列哪个选项表示尺寸线的延长线？A. 尺寸界线B. 尺寸线C. 尺寸数字D. 尺寸箭头答案：A5. 在机械制图中，下列哪个选项表示轴测图？A. 正视图B. 俯视图C. 左视图D. 轴测图答案：D二、填空题1. 机械制图中，图纸幅面大小通常有A0、A1、A2、______、A4等。
答案：A32. 在机械制图中，尺寸数字应标注在______上。
答案：尺寸线3. 下列投影方法中，______投影是机械制图中常用的一种投影方法。
答案：正投影4. 机械制图中，表示尺寸线的延长线的线段称为______。
答案：尺寸界线5. 在机械制图中，______是用来表示物体形状和尺寸的图形。
答案：视图三、判断题1. 在机械制图中，尺寸线与尺寸界线不能相交。
（）答案：√2. 机械制图中，箭头表示尺寸线的延长线。
（）答案：×3. 在机械制图中，尺寸数字可以标注在尺寸线的延长线上。
（）答案：√4. 机械制图中，正视图、俯视图和左视图统称为三视图。
（）答案：√5. 机械制图中，轴测图是一种投影图。
（）答案：√四、简答题1. 简述机械制图中尺寸标注的基本规则。
答案：尺寸标注的基本规则包括：- 尺寸数字应标注在尺寸线上，不得标注在尺寸界线之外；- 尺寸数字应清晰、准确，易于识别；- 尺寸线应与尺寸界线相接，不得相交；- 尺寸箭头应指向尺寸界线，表示尺寸线的延长；- 尺寸标注应遵循国家标准。
2. 简述机械制图中三视图的概念及其作用。
答案：三视图是指正视图、俯视图和左视图。
正视图是从物体的正面观察得到的图形，俯视图是从物体的上方观察得到的图形，左视图是从物体的左侧观察得到的图形。
机械制图试题库及答案
机械制图试题库及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 机械制图中，表示物体长度的尺寸单位通常是：A. 毫米B. 厘米C. 米D. 千米答案：A3. 在机械制图中，如果一个圆的直径为50mm，那么它的半径是：A. 25mmB. 50mmC. 100mmD. 200mm答案：A4. 机械制图中，用于表示物体表面粗糙度的符号是：A. 表面粗糙度符号B. 尺寸线C. 基准线D. 剖面线答案：A5. 在机械制图中，如果一个零件的尺寸为“φ50±0.1mm”，那么它的尺寸公差是：A. 0.1mmB. 0.2mmC. 0.5mmD. 1mm答案：B6. 机械制图中，表示物体对称性的线是：A. 对称线B. 轴线C. 剖面线D. 尺寸线答案：A7. 在机械制图中，用于表示物体厚度的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 机械制图中，用于表示物体轴线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：B9. 在机械制图中，用于表示物体对称性的符号是：A. 圆圈B. 正方形C. 星号D. 菱形答案：A10. 机械制图中，用于表示物体中心线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：D二、填空题（每题2分，共20分）1. 在机械制图中，______是用来表示物体的投影。
答案：视图2. 机械制图中，______是用来表示物体的尺寸。
答案：尺寸线3. 在机械制图中，______是用来表示物体的表面粗糙度。
答案：表面粗糙度符号4. 机械制图中，______是用来表示物体的对称性。
答案：对称线5. 在机械制图中，______是用来表示物体的轴线。
答案：轴线6. 机械制图中，______是用来表示物体的厚度。
答案：粗实线7. 在机械制图中，______是用来表示物体的中心线。
机械制图选择判断题库有答案
1、某一产品的图样，有一部分图纸的图框为留装订边，有一部分图纸的图框为不留装订边，这种做法是( b )A、正确的B、错误的C、无所谓D、允许的2、制图国家标准规定，（A ）分为不留装订边和留装订边两种，但同一产品的图样只能采用一种格式A、图框格式B、图纸幅面C、基本幅面D、标题栏3、图纸中汉字应写成（ C ）体，采用国家正式公布的简体字 A、新宋 B、隶书 C、长仿宋 D、方正舒4、机械图样中，表示可见轮廓线采用（ A）线性A、粗实线B、细实线C、虚线D、点划线5、图样上标注的尺寸，一般应由（ B ）组成A、尺寸数字、尺寸线及其终端、尺寸箭头B、尺寸界限、尺寸线及其终端、尺寸数字C、尺寸界限、尺寸箭头、尺寸数字D、尺寸线、尺寸界限、尺寸数字6、a。
2：1是（）比例。
A、放大 B、缩小 C、优先选择 D、尽量不用7、a。
机件的真实大小以图样上（）为依据，与图形的大小及绘制的准确度无关A、所注尺寸数值B、所画图样形状C、所画图样尺寸D、所加文字说明8、d。
产品用放大一倍的比例绘图，在标题栏比例项中应填（）A、放大一倍B、1×2C、2/1D、2：19、d。
制图国家标准规定，字体的号数，即字体的高度分为（） A、5 B、6 C、7 D、810、a。
制图国家标准规定，字体的号数，即是字体的（） A、高度 B、宽度 C、长度 D、角度11、a。
图纸中数字和字母分为（）两种字型 A、A型和B型 B、大写和小写 C、简体和繁体 D、中文和英文12、a。
机械图样中常用的图线线型有粗实线（）虚线、波浪线A、细实线B、边框线C、轮廓线D、轨迹线13、b。
图样上所注的尺寸，为该图样所示机件的（），否则应另外说明A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸14、a。
标注圆的直径尺寸时，（）一般应通过圆心，尺寸箭头指到圆弧上。
A、尺寸线B、尺寸界限C、尺寸数字D、尺寸箭头15、a。
机械制图国家标准规定，图纸幅面（）A、A0、A1、A2、A3、A4B、0、1、2、3、4C、A0、A1、A2、A3、A4、A5D、0、1、2、3、4、516、c。
机械制图机考试题库及答案
机械制图机考试题库及答案一、单项选择题（每题2分，共20分）1. 在机械制图中，下列哪个符号表示螺纹？A. ∅B. ∞C. ∇D. ∥答案：A2. 机械制图中，尺寸线应使用哪种线型？A. 虚线B. 实线C. 点划线D. 双点划线答案：B3. 在机械制图中，哪个视图表示物体的顶部？A. 主视图B. 俯视图C. 左视图D. 右视图答案：B4. 机械制图中，哪个符号用于表示中心线？A. ⊥B. ∥C. ∞D. ∇答案：D5. 在机械制图中，哪个符号表示孔？A. ∅B. ∞C. ∇D. ∥答案：A6. 机械制图中，哪个符号表示倒角？A. ∅B. ∞C. ∇D. ∥答案：C7. 在机械制图中，哪个符号表示焊接符号？A. ∅B. ∞C. ∇D. ∥答案：B8. 机械制图中，哪个符号表示表面粗糙度？A. ∅B. ∞C. ∇D. ∥答案：C9. 在机械制图中，哪个符号表示公差？A. ∅B. ∞C. ∇D. ∥答案：D10. 机械制图中，哪个符号表示对称？A. ∅B. ∞C. ∇D. ∥答案：B二、多项选择题（每题3分，共15分）11. 机械制图中，哪些视图是基本视图？A. 主视图B. 俯视图C. 左视图D. 右视图E. 仰视图答案：A、B、C12. 机械制图中，哪些线型用于表示不同的线？A. 实线B. 虚线C. 点划线D. 双点划线E. 波浪线答案：A、B、C、D13. 机械制图中，哪些符号用于表示尺寸？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C14. 在机械制图中，哪些符号表示不同的公差？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C、D15. 机械制图中，哪些符号用于表示不同的表面处理？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C、D三、判断题（每题2分，共20分）16. 机械制图中，所有的尺寸线都应使用实线。
（对/错）答案：对17. 机械制图中，中心线总是使用双点划线表示。
(完整word版)中专机械制图试题库上有答案
中专《机械制图》试题库（上）有答案第一部分选择题1、图样中字体的号数即字体的( )。
A.长度 B。
宽度 C。
高度 D。
所占面积2、同一图样中粗线应画成细线的（ )。
A。
3倍 B。
0。
5倍 C。
1倍 D.2倍3、虚线一般用来表示（）.A.轮廓线 B。
可见过渡线 C。
不可见轮廓线 D。
尺寸界线4、国家标准机械制图中的字体高度最小值为（ ).A。
1。
8mm B。
2。
5mm C。
0.7mm D.3.5mm5、尺寸界线表示尺寸的( ）。
A.范围B.方向C.大小 D。
结构6、当表达对象的尺寸较大时,应采用( )绘制图样。
A.原值比例 B。
放大比例 C。
缩小比例 D.局部缩小比例7、标注角度时，角度尺寸线应呈（ ).A。
直线状 B。
圆弧状 C.水平状 D.铅垂状8、以下说法正确的是( ）.A.图纸加长幅面的尺寸由基本幅面成整数倍增加后得出B.标题栏即明细栏C。
尺寸数字必须注在尺寸线的上方D.尺寸线、尺寸界线均用粗实线绘制9、5︰1为( )比例.A。
原值比例 B。
放大比例 C.缩小比例 D.没有比例10、以下说法正确的是( ）。
A。
尺寸线与尺寸界线必须相互垂直B.1︰2是放大比例 C。
虚线与点画线应相交于线D.机件的真实大小与图样的大小相同11、圆锥体高度为40mm底圆半径为10mm，则该圆锥的锥度为（）。
A.1︰2B.4︰1 C。
1︰4 D.10︰4012、圆弧连接的实质是（）。
A。
使连接圆弧与相邻线段相切 B.圆弧与圆弧连接C.直线与圆弧光滑过度D.直线与圆弧连接13、图样中通常把斜度的（ )写成1︰n的形式。
A。
符号 B。
比值 C。
长度 D.对称度14、基准是标注尺寸的（）。
A.起止点 B。
范围 C。
起点 D。
方向15、以下说法正确的是（）。
A。
根据已知的定形尺寸画出的圆弧称为已知弧B。
根据已知的定位尺寸画出的圆弧称为中间弧C。
根据已知的定形尺寸和定位尺寸画出的圆弧称为连接弧D。
平面图形的线段分为已知线段、中间线段和连接线段三类16、图样上的锥度符号应配置在（ )。
(完整版)机械制图试题库及答案.
《机械制图》试题(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1. （5章2节）（1）用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。
（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。
（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（）。
（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。
（A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5章3节）（8）在下图的A-A断面图中，选出正确的断面图（）。
A B C D（9）下图的A-A剖面图中，选出正确的断面图（）。
A B C D3. （5章4节）（10）下面中间的图用的是（）表达方法。
（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图（11）半剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（）视图。
（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。
”（A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（）。
国家开放大学电大《机械制图》机考网考题库及答案精选全文
可编辑修改精选全文完整版最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。
B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。
B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面图1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。
B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B. 水平线（9）平面P在（ A）面上的投影具有积聚性，因此称之为正垂面。
A. 正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。
《机械制图》练习题库+答案
《机械制图》练习题库+答案一、单选题（共30题，每题1分，共30分）1、一般位置平面对于三个投影面的投影特性为（）。
A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1:1是（）。
A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。
A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4、铅笔用“H ”表示（）。
A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。
A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。
A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。
A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为( )。
A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。
A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到（）。
A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。
A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。
A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。
A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用( ).A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。
国家开放大学电大《机械制图》机考网考题库及答案
）最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：/图 1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。
.A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。
B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）：B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。
B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面图1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。
:B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B. 水平线（9）平面P在（ A）面上的投影具有积聚性，因此称之为正垂面。
…A. 正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1】B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
机械制图选择判断题库有答案
机械制图选择判断题库有答案1、某一产品的图样，有一局部图纸的图框为留装订边，有一局部图纸的图框为不留装订边，这种做法是( b ) A、正确的 B、错误的 C、无所谓 D、允许的2、制图国家标准规定，（A ）分为不留装订边和留装订边两种，但同一产品的图样只能采纳一种格式 A、图框格式 B、图纸幅面 C、根本幅面 D、标题栏3、图纸中汉字应写成（ C ）体，采纳国家正式公布的简体字 A、新宋 B、隶书 C、长仿宋 D、方正舒4、机械图样中，表示可见轮廓线采纳（ A）线性 A、粗实线B、细实线 C、虚线 D、点划线5、图样上标注的尺寸，一般应由（ B ）组成 A、尺寸数字、尺寸线及其终端、尺寸箭头 B、尺寸界限、尺寸线及其终端、尺寸数字 C、尺寸界限、尺寸箭头、尺寸数字 D、尺寸线、尺寸界限、尺寸数字6、a。
2：1是（）比例。
A、放大 B、缩小 C、优先选择 D、尽量不用7、a。
机件的真实大小以图样上（）为依据，与图形的大小及绘制的精确度无关 A、所注尺寸数值B、所画图样外形 C、所画图样尺寸 D、所加文字说明8、d。
产品用放大一倍的比例绘图，在标题栏比例项中应填（）A、放大一倍B、1×2C、2/1D、2：1 9、d。
制图国家标准规定，字体的号数，即字体的高度分为（）A、5B、6C、7D、8 10、a。
制图国家标准规定，字体的号数，即是字体的（）A、高度B、宽度C、长度D、角度 11、a。
图纸中数字和字母分为（）两种字型 A、A型和B型 B、大写和小写 C、简体和繁体 D、中文和英文 12、a。
机械图样中常用的图线线型有粗实线（）虚线、波浪线 A、细实线 B、边框线 C、轮廓线 D、轨迹线 13、b。
图样上所注的尺寸，为该图样所示机件的（），否则应另外说明 A、留有加工余量尺寸 B、最终完工尺寸 C、加工参考尺寸 D、有关测量尺寸 14、a。
标注圆的直径尺寸时，（）一般应通过圆心，尺寸箭头指到圆弧上。
机械制图选择判断题库有答案
1、某一产品的图样，有一部分图纸的图框为留装订边，有一部分图纸的图框为不留装订边，这种做法是( b )A、正确的B、错误的C、无所谓D、允许的2、制图国家标准规定，（A ）分为不留装订边和留装订边两种，但同一产品的图样只能采用一种格式A、图框格式B、图纸幅面C、基本幅面D、标题栏3、图纸中汉字应写成（ C ）体，采用国家正式公布的简体字 A、新宋 B、隶书 C、长仿宋 D、方正舒4、机械图样中，表示可见轮廓线采用（ A）线性A、粗实线B、细实线C、虚线D、点划线5、图样上标注的尺寸，一般应由（ B ）组成A、尺寸数字、尺寸线及其终端、尺寸箭头B、尺寸界限、尺寸线及其终端、尺寸数字C、尺寸界限、尺寸箭头、尺寸数字D、尺寸线、尺寸界限、尺寸数字6、a。
2：1是（）比例。
A、放大 B、缩小 C、优先选择 D、尽量不用7、a。
机件的真实大小以图样上（）为依据，与图形的大小及绘制的准确度无关A、所注尺寸数值B、所画图样形状C、所画图样尺寸D、所加文字说明8、d。
产品用放大一倍的比例绘图，在标题栏比例项中应填（）A、放大一倍B、1×２C、2/1D、2：19、d。
制图国家标准规定，字体的号数，即字体的高度分为（） A、5 B、6 C、7 D、810、a。
制图国家标准规定，字体的号数，即是字体的（） A、高度 B、宽度 C、长度 D、角度11、a。
图纸中数字和字母分为（）两种字型 A、A型和B型 B、大写和小写 C、简体和繁体 D、中文和英文12、a。
机械图样中常用的图线线型有粗实线（）虚线、波浪线A、细实线B、边框线C、轮廓线D、轨迹线13、b。
图样上所注的尺寸，为该图样所示机件的（），否则应另外说明A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸14、a。
标注圆的直径尺寸时，（）一般应通过圆心，尺寸箭头指到圆弧上。
A、尺寸线B、尺寸界限C、尺寸数字D、尺寸箭头15、a。
机械制图国家标准规定，图纸幅面（）A、A0、A1、A2、A3、A4B、0、1、2、3、4C、A0、A1、A2、A3、A4、A5D、0、1、2、3、4、516、c。
《机械制图》练习题库与参考答案
《机械制图》练习题库与参考答案一、单选题（共10题，每题1分，共10分）1、后视图是（）。
A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案：A2、下列符号中表示强制国家标准的是A、GBB、GB/TC、GB/ZD、GB/TB正确答案：A3、右视图是（）。
A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案：C4、在绘制草图时，线条加深的顺序是（）。
A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、一边加深图形一边注尺寸和写字;D、加深图形和注尺寸及写字不分先后正确答案：B5、直线从属于平面的条件是一直线经过属于平面的（）。
A、四点B、两点C、三点D、一点正确答案：B6、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。
A、波浪线B、粗实线C、细实线D、点画线正确答案：C7、产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、1×2B、放大一倍C、2:1D、1:2正确答案：C8、利用三角板配合丁字尺可画（）之斜线。
A、25°B、40°C、35°D、15°正确答案：D9、通过测量获得的某一孔、轴的尺寸称为（）。
A、基本尺寸B、极限尺寸C、实际尺寸D、尺寸偏差正确答案：C10、Α3 图纸的大小为（）。
A、210×297B、420×297C、841×594D、841×595正确答案：B二、多选题（共10题，每题1分，共10分）1、机件的视图表示法通常包括（）。
A、斜视图B、向视图C、左视图D、基本视图E、局部视图正确答案：ABDE2、垂直方向的平行尺寸应使（）A、大尺寸在内，小尺寸在外B、大尺寸在外，小尺寸在内C、字头朝左D、尺寸数字在尺寸线左侧E、以上都对正确答案：BCD3、尺寸注法的基本规则（）。
A、大小以尺寸为依据B、以 mm 为单位时，不必标符号C、每一尺寸只标一次D、尺寸必须标在主视图E、以上都对正确答案：ABC4、按基本要素标准化的程度可将螺纹分为（）。
电大专科《机械制图》机考网考题库及答案精选全文
可编辑修改精选全文完整版最新电大专科《机械制图》机考网考题库及答案A、60mmB、70mmC、80mmD、90mm6、已知轴承的型号为6305,则轴承的内径尺寸为A、5mmB、25mmC、305 mmD、6305mm]7、管螺纹的代号就是( C )A、 BB、TrC、 GD、 M8、外螺纹的大径用( B )符号表示。
A、 DB、 dC、 D1D、 d19、根据投影面展开的法则,三个视图的相互位置必然就( B )为主。
A、左视图B、主视图C、俯视图D、任一视图10、国标中规定用( C )作为基本投影面。
A、正四面体的四面体B、正五面体的五面体C、正正六面体的六个面D、正三面体的三个面11、基本视图主要用于表达零件在基本投影方向上的形状。
、内部 B、外部 C、前后 D、左右12、投影面垂直线有( B )反映实长。
A、一个投影 B.两个投影C、三个投影Ｄ.四个投影工程常用的投影法分为两类中心投影法与平行投影法 ,其中正投影法属于平行投影法投影法。
物的形状、结构与大小,根据投影原理标准或有关规定画出的图形,叫做视图。
在图纸上必须用粗实线画出图框,标题栏一般应位于图纸的右下方位。
4、图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线与尺寸界限用细实线画出, 对称中心线与轴线用细点划线画出。
5、比例就是图形与实物相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。
无论采用哪种比例,图样上标注的应就是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。
7、标注尺寸的三要素尺寸数字、尺寸线与尺寸界线。
8、尺寸标注中的符号:R表示半径 ,Φ表示直径。
9、标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
国家开放大学电大《机械制图》机考网考题库及答案
最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4）P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5）P、Q平面的水平投影应标记为（ B ）。
B. p、q（6）P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。
B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1（1）AB、CD直线的正面投影应标记为（ A ）。
A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。
B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。
C. a”b”、c”d”（4）P、Q平面的正面投影应标记为（ A ）。
A. p’、q’（5.）P、Q平面的水平投影应标记为（ B ）。
B. p、q（6）P、Q平面的侧面投影应标记为（ C ）。
C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B. 水平线（9）平面P在（A）面上的投影具有积聚性，因此称之为正垂面。
A. 正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1（1）AB、CD直线的正面投影应标记为（ A ）。
题库 《机械制图》—判断题
题库《机械制图》—判断题1 国家制图标准规定，图纸大小可以随意确定。
（） [单选题] *A. 正确B. 错误(正确答案)2 机械图样中采用粗细两种图线宽度，它们的比例关系为2:1。
（） [单选题] *A. 正确(正确答案)B. 错误3 比例是指图样中图形与其实物相应要素的线性尺寸之比，绘图时应优先采用原值比例。
（） [单选题] *A. 正确(正确答案)B. 错误4 在图样中，不论采用何种比例绘图，标注尺寸时，均按机件的实际尺寸大小标出。
（） [单选题] *A. 正确(正确答案)B. 错误5 图纸中标注的比例，2:1是缩小比例。
（） [单选题] *A. 正确B. 错误(正确答案)6 A0图纸的幅面为841mm×1189mm。
（） [单选题] *A. 正确(正确答案)B. 错误7 斜度在图样上通常以1:n的形式标注，并在前面加上斜度符号，如∠1:5。
（）[单选题] *A. 正确(正确答案)B. 错误8 图样中书写汉字的字体，应为仿宋体。
（） [单选题] *A. 正确B. 错误(正确答案)9 丁字尺与三角板随意配合，便可画出65度的倾斜线。
（） [单选题] *A. 正确B. 错误(正确答案)10 视图中，可见的轮廓线用虚线绘制。
（） [单选题] *A. 正确B. 错误(正确答案)11 在同一张图样中，同类图线的宽度应一致。
虚线、点画线及双点画线的画、长画和间隔应各自大致相等。
（） [单选题] *A. 正确(正确答案)B. 错误12 在制图中，细虚线表示不可见轮廓线。
答案:正确 [单选题] *A. 正确(正确答案)B. 错误13 在制图中，点划线表示不可见轮廓线。
（） [单选题] *A. 正确14 局部视图的断裂边界应以细波浪线表示，当所表示的局部视图是完整的，且外轮廓线又成封闭时，波浪线可省略不画。
（） [单选题] *A. 正确(正确答案)B. 错误15 图框线用粗实线画出;不可见轮廓线用虚线画出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图选择判断题复习题库1、某一产品的图样，有一部分图纸的图框为留装订边，有一部分图纸的图框为不留装订边，这种做法是( b )A、正确的B、错误的C、无所谓D、允许的2、制图国家标准规定，（A ）分为不留装订边和留装订边两种，但同一产品的图样只能采用一种格式A、图框格式B、图纸幅面C、基本幅面D、标题栏3、图纸中汉字应写成（ C ）体，采用国家正式公布的简体字 A、新宋 B、隶书 C、长仿宋 D、方正舒4、机械图样中，表示可见轮廓线采用（ A）线性A、粗实线B、细实线C、虚线D、点划线5、图样上标注的尺寸，一般应由（ B ）组成A、尺寸数字、尺寸线及其终端、尺寸箭头B、尺寸界限、尺寸线及其终端、尺寸数字C、尺寸界限、尺寸箭头、尺寸数字D、尺寸线、尺寸界限、尺寸数字6、a。
2：1是（）比例。
A、放大 B、缩小 C、优先选择 D、尽量不用7、a。
机件的真实大小以图样上（）为依据，与图形的大小及绘制的准确度无关A、所注尺寸数值B、所画图样形状C、所画图样尺寸D、所加文字说明8、d。
产品用放大一倍的比例绘图，在标题栏比例项中应填（）A、放大一倍B、1×2C、2/1D、2：19、d。
制图国家标准规定，字体的号数，即字体的高度分为（） A、5 B、6 C、7 D、810、a。
制图国家标准规定，字体的号数，即是字体的（） A、高度 B、宽度 C、长度 D、角度11、a。
图纸中数字和字母分为（）两种字型 A、A型和B型 B、大写和小写 C、简体和繁体 D、中文和英文12、a。
机械图样中常用的图线线型有粗实线（）虚线、波浪线A、细实线B、边框线C、轮廓线D、轨迹线13、b。
图样上所注的尺寸，为该图样所示机件的（），否则应另外说明A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸14、a。
标注圆的直径尺寸时，（）一般应通过圆心，尺寸箭头指到圆弧上。
A、尺寸线B、尺寸界限C、尺寸数字D、尺寸箭头15、a。
机械制图国家标准规定，图纸幅面（）A、A0、A1、A2、A3、A4B、0、1、2、3、4C、A0、A1、A2、A3、A4、A5D、0、1、2、3、4、516、c。
在绘制图样中，应采用机械制图国家标准规定的（）种图线 A、4 B、6 C、8 D、1017、c。
徒手画图的基本要求是（）A、线条横平竖直 B、尺寸准确C、快、准、好 D、速度快18、a。
徒手画图的比例是（）方法A、目测 B、测量C、查表 D、类比19、c。
圆的中心线用（）A、细实线 B、粗实线C、点划线 D、波浪线20、a。
标题栏一般位于（）A、右下角 B、左下角C、右上角 D、左上角21、c。
一般细实线不用于（）A、尺寸线 B、尺寸界限C、轮廓线 D、剖面线、轴线、轮廓线、节圆 B、轴线、对称中心线、节圆A）。
点划线一般用于（a、22．机械制图选择判断题复习题库C、断裂处边界线、轴线、对称中心线D、轮廓线、对称中心线、断裂边界线23、d。
作平面图形的顺序（）A、基准、已知线段、连接线段、中间线段B、已知线段、基准、连接线段、中间线段C、基准、连接线段、中间线段、已知线段D、基准、已知线段、中间线段、连接线段24、b。
检查描深的顺序（）A、先直线、后圆弧、最后倾斜B、先圆弧、后直线、最后倾斜C、先倾斜、后直线，最后圆弧D、先直线、后倾斜、最后圆弧25、c。
下面属于优先选择缩小比例的（）A、1:1 B、2:1 C、1:2 D、1:426、c。
制图国家标准规定，图框格式分为（）两种，但同一产品的图样只能采用一种格式A、横装和竖装B、有加长边和无加长边C、不留装订边和留装订边D、粗实线和细实线27、d。
图样中的尺寸一般以（）为单位时，不许标注其计量单位付号，若采用其他计量单位时，必须标明A、KmB、dmC、cmD、mm28、c。
国家标准规定，字体系列为1.8、2.5、3.5、5、7、10、14、（）mmA、16B、18C、20D、2529、c。
图线的尺寸有0.5、0.7、1、1.4、（）mm A、2.5 B、3 C、2 D、3.530、 (A)。
根据投影原理、标准或有关规定，表示工程对象，并有必要的技术说明的图，称为：（）。
A、图样B、图幅C、图纸D、图形图样是工程技术界的（）,它既是人类语言的补充，也是人类的智慧和语言在。
(B)、31更高发展阶段上的具体体现。
A、文字 B、语言 C、图片 D、尺度在绘制机械图样时使用的铅笔分为（）三种。
、 (A)32A、硬中软 B、硬中硬中软 C、硬中硬软 D、硬中中软在绘制机械图样时使用的铅笔的标号有6H、5H、4H等（）种。
(A)33、A、十三 B、十二C、十一D、十四绘制机械图样的图纸基本幅面共有（）。
(A)34、A、五种 B、四种 C、六种 D、七种在绘制机械图样时标题栏的位置应位于图纸的（）。
35、 (B)A、右上角 B、右下角 C、左上角 D、左下角在绘制机械图样时在图纸上必须用（）画出图框。
(A)36、A、粗实线 B、点划线 C、细实线 D、虚线在绘制机械图样时在图纸上必须用（）画出不可见轮廓线。
、 (D)37A、粗实线 B、点划线 C、细实线 D、虚线“GB/T”为推荐性国家标准的（）。
A、代码 B、代号 C、符号 D38、 (B)。
、说明在绘制机械图样时标题栏的长边与图纸的长边相垂直时，则构成（）型图纸。
、39 (B)A、X B、Y C、Z D、W在绘制机械图样时为了使图样复制和缩微摄影时定位方便，对基本幅面的各号图。
(D)40、纸，均应在图纸各边的中点处分别画出（）。
A、对正符号 B、对齐符号 C、标准符号 D、对中符号在绘制机械图样时对中符号用粗实线绘制，线宽不小于（）。
41、 (A)A、0.5mm B、0.3mm C、0.15mm D、1mm在绘制机械图样的对中符号时，长度为从纸边界开始至深入图框内约（）。
42、 (A) 。
2mm、3mm D、4mm C、5mm B、A．机械制图选择判断题复习题库在绘制机械图样时方向符号是用细实线绘制的（）。
43、A)A、等边三角形 B、等腰三角形 C、直角三角形 D、斜三角形在绘制机械图样时，也允许采用加长幅面。
但加长后幅面的尺寸必须是由基本幅。
、 (A)44面的短边（）增加后得出。
A、正整数倍 B、成分数倍 C、成一倍 D、成两倍在绘制机械图样时要采用一定的比例绘制,比例标注的符号为（）。
45、 (A)A、“：” B、“，”C、“。
” D、“；”在绘制机械图样时不论采用何种比例，图形中所标注的尺寸数值必须是实物的实。
46、 (A)际大小，与图形（）无关。
A、比例 B、高度 C、宽度 D、长度在机械图样中字体高度的公称尺寸有（）种。
A、5 B、6 C、7 D47、 (A)。
、8在机械图样中字体的高度代表字体的（）。
A、号数 B、48、 (A)。
号码 C、数量 D、数字在机械图样中，汉字应写成（）。
A、长仿宋体 (A)。
B、新宋体 C、宋体 D、49、楷书在机械图样中，字母和数字分为：（）。
A、A型B型 B、A型C50、 (A)。
型 C、A型D型 D、A型E 型国家标准《技术制图》中，规定了（）种基本线型。
A、15 B、51、 (A)。
16 C、17 D、18在机械图样中粗实线、中实线、细实线的宽度比率为（）。
(A)52、A、4:2:1 B、4:3:1 C、4:4:1 D、4:1:1在绘制机械图样时，同一图样中同类图线的宽度应（）。
、 (A)53A、一致 B、不一致 C、相同 D、不相同在机械图样中粗实线和虚线可用来表达（）。
A、可见轮廓线和不可见轮廓、54 (A)。
线B、尺寸线和尺寸界线C、中心线和对称线D、剖面线和引出线在绘制机械图样时使用的原值比例比值为（）的比例。
A、1：55、 (A)。
1 B、>1 C、<1 D、2:1在绘制机械图样时使用的放大比例比值为（）的比例。
56、 (B)A、1：1 B、>1 C、<1 D、2:1在绘制机械图样时使用的缩小比例比值为（）的比例A、1:1 B、>1 C、 (C)57、。
<1 D、2:1机件的真实大小应以图样上所标的尺寸数值为依据，与图形的大小及绘图的准确。
(A)58、度（）。
A、无关B、有关C、关联D、无关联图样中的尺寸以（）为单位时，不需标注计量单位的代号或名称，但采用其他。
59、 (A)单位时要标注。
A、mmB、cmC、dmD、m在图样尺寸标注中对机件的每一尺寸一般只标注（）。
A、一次 B60、 (A)。
、两次 C、三次 D、多次在图样尺寸标注中完整的尺寸由（）等要素组成。
61 (A)、A、尺寸数字、尺寸线和尺寸界线B、尺寸数字、尺寸线和和箭头C、尺寸、尺寸线和尺寸界线D、尺寸数字、尺寸和尺寸界线在图样尺寸标注中尺寸线终端可以有（）两种形式。
、62 (A) 、箭头和直线 D、原点和直线 C、圆点和斜线 B、箭头和斜线A．机械制图选择判断题复习题库在绘制图样中两圆弧连接弯曲方向相同时为：（）。
(A)63、A、内连接 B、外连接 C、连接D、混合连接在绘制图样中两圆弧连接弯曲方向相反时为：（）。
、 (B)64A、内连接 B、外连接 C、连接 D、混合连接在圆弧连接时，一部分弯曲方向相反，一部分弯曲方向相同为：（）。
、65 (D)A、内连接 B、外连接 C、连接 D、混合连接在绘制图样中两圆弧内连接时，找连接弧圆心为：（）。
66、 (A)A、半径相减 B、半径相加 C、半径相乘 D、半径相除在绘制图样中两圆弧外连接时，找连接弧圆心为：（）。
67、 (B)A、半径相减 B、半径相加C、半径相乘 D、半径相除在绘制平面图形时，同时与两圆相切的线称为（）。
68、 (A)A、公切线 B、公法线 C、交线 D、连线用于确定线段的长度、圆弧的半径或圆的直径和角度的大小等的尺寸称为：（）。
69、 (A)A、定形尺寸 B、长度尺寸 C、高度尺寸 D、宽度尺寸用于确定线段在平面图形中所处位置的尺寸称为（）。
(A)70、A、定位尺寸 B、定形尺寸 C、长度尺寸 D、高度尺寸用于确定平面图形中某一形状大小的尺寸称为（）。
(B)71、A、定位尺寸 B、定形尺寸 C、长度尺寸 D、高度尺寸定位尺寸通常以图形的定位线、中心线或某一轮廓线作为标注尺寸的起点，这个。
(A)72、起点叫做（）。
A、尺寸基准B、尺寸数字C、尺寸符号D、尺寸号码在绘制平面图形时具有两个定位尺寸的圆弧称为：（）。
、 (D)73A、未知圆弧 B、连接圆弧C、中间圆弧 D、已知圆弧在绘制平面图形时具有一个定位尺寸的圆弧称为：（）。
、 (C)74A、未知圆弧 B、连接圆弧C、中间圆弧 D、已知圆弧在绘制平面图形时没有一个定位尺寸的圆弧称为：（）。
