线缆设计

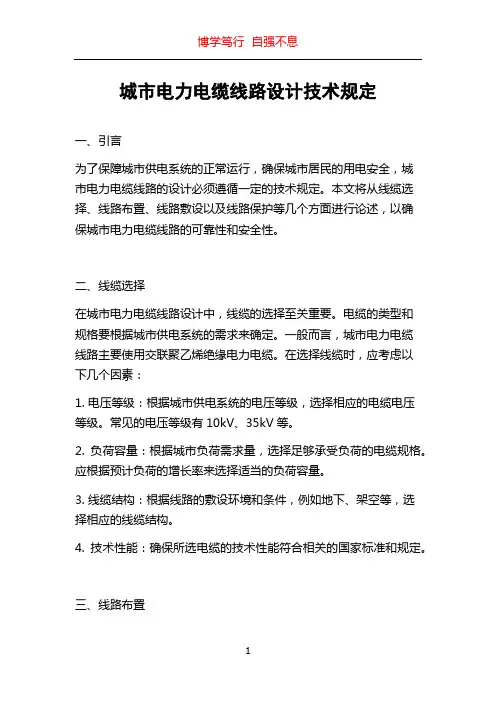

城市电力电缆线路设计技术规定
城市电力电缆线路设计技术规定一、引言为了保障城市供电系统的正常运行，确保城市居民的用电安全，城市电力电缆线路的设计必须遵循一定的技术规定。
本文将从线缆选择、线路布置、线路敷设以及线路保护等几个方面进行论述，以确保城市电力电缆线路的可靠性和安全性。
二、线缆选择在城市电力电缆线路设计中，线缆的选择至关重要。
电缆的类型和规格要根据城市供电系统的需求来确定。
一般而言，城市电力电缆线路主要使用交联聚乙烯绝缘电力电缆。
在选择线缆时，应考虑以下几个因素：1. 电压等级：根据城市供电系统的电压等级，选择相应的电缆电压等级。
常见的电压等级有10kV、35kV等。
2. 负荷容量：根据城市负荷需求量，选择足够承受负荷的电缆规格。
应根据预计负荷的增长率来选择适当的负荷容量。
3. 线缆结构：根据线路的敷设环境和条件，例如地下、架空等，选择相应的线缆结构。
4. 技术性能：确保所选电缆的技术性能符合相关的国家标准和规定。
三、线路布置城市电力电缆线路的布置应便于维修和检修，同时要保证线路的可靠性和安全性。
以下是一些基本的布置要求：1. 线路布置的路径应尽量避免经过高温、潮湿或易受损的地方，以降低电缆运行中的故障率。
2. 在市区内，应尽量利用地下敷设的方式，减少对城市景观的影响，并提高线路的安全性。
3. 在大型建筑群、广场等场所要留出充足的空间进行线路布置，以满足日后的扩容需求。
4. 线路的布置应避免与其他设备或建筑物发生干扰，以确保线路的电磁兼容性。
四、线路敷设线路敷设是城市电力电缆线路设计的核心环节，正确的敷设能有效减少线路故障率。
以下是一些敷设的要点：1. 地下敷设：电缆地下敷设应符合国家相关的标准和规定。
敷设时要注意避免与其他地下管线相交叉，可以采用隧道、管道等保护措施。
2. 架空敷设：电缆架空敷设时，应考虑抗拉强度和导电性能，确保线缆不会受到外力的损坏。
同时，还要配备合适的防护设施来预防盗窃行为和不良天气的影响。
3. 绝缘保护：线路敷设完成后，要进行绝缘保护，确保线路与外界环境隔离，防止电缆被湿气、水分或其他外界因素损坏。
常用线缆制作教学设计方案
一、教学目标1. 知识目标：- 了解常用线缆的种类、规格和用途。
- 掌握常用线缆的结构和基本制作方法。
2. 技能目标：- 学会正确选择和使用线缆制作工具。
- 能够独立完成常用线缆的剥皮、绞合、护套等制作步骤。
- 能够根据实际需求制作不同规格和用途的线缆。
3. 情感目标：- 培养学生对电子技术制作活动的兴趣和热情。
- 增强学生的动手能力和解决问题的能力。
- 培养学生的团队合作精神和责任感。
二、教学内容1. 常用线缆种类及特点2. 线缆制作工具及材料3. 线缆剥皮技巧4. 线缆绞合方法5. 线缆护套及绝缘处理6. 实际应用案例分析三、教学过程第一阶段：理论讲解（2课时）1. 讲解常用线缆的种类、规格和用途。
2. 介绍线缆制作工具及材料。
3. 详细讲解线缆剥皮、绞合、护套等基本制作方法。
第二阶段：实践操作（4课时）1. 分组练习剥皮技巧，教师巡回指导。
2. 分组练习绞合方法，教师巡回指导。
3. 分组练习护套及绝缘处理，教师巡回指导。
4. 学生独立完成线缆制作，教师进行点评和指导。
第三阶段：案例分析（2课时）1. 分析实际应用案例，讲解线缆制作在实际工程中的应用。
2. 学生分组讨论，提出线缆制作中可能遇到的问题及解决方法。
四、教学评价1. 课堂表现：观察学生在课堂上的学习态度、参与程度和动手能力。
2. 实践操作：评估学生完成线缆制作的质量和速度。
3. 案例分析：评价学生对实际应用案例的理解和解决能力。
五、教学资源1. 教材：《电子技术基础》2. 教具：线缆剥皮器、绞线机、护套机、绝缘胶带等3. 辅助材料：常用线缆、绝缘材料等六、教学总结通过本课程的学习，学生能够掌握常用线缆的制作方法，提高动手能力和解决问题的能力。
在教学过程中，注重理论与实践相结合，激发学生的学习兴趣，培养学生的创新意识和团队协作精神。
同时，关注学生的个体差异，因材施教，使每个学生都能在课程中获得成长。
edp线缆 设计要求
edp线缆设计要求
EDP（Enterprise Data Center Cabling）线缆是在企业数据中心中用于连接服务器、网络设备和存储设备的高性能网络线缆。
以下是一些常见的EDP线缆设计要求：带宽要求：根据数据中心的需求，确定所需的带宽，例如10Gbps、40Gbps、100Gbps等。
选择符合相应带宽要求的线缆。
距离要求：考虑数据中心中设备的布局和位置，确定所需的线缆长度。
选择符合所需距离要求的线缆类型，如多模光纤或单模光纤。
电磁干扰（EMI）抑制：数据中心环境中常常存在大量的电子设备和电磁干扰源。
选择具有良好EMI抑制能力的线缆，以减少信号干扰和数据传输错误。
线缆类型：根据具体需求选择合适的线缆类型，如铜缆（如Cat6或Cat6a）或光纤缆。
铜缆适用于较短距离和较低带宽要求，而光纤缆适用于长距离和高带宽要求。
线缆标准：选择符合相应行业标准的线缆，如TIA/EIA-568标准或ISO/IEC 11801标准。
这些标准确保线缆质量和性能的一致。
可靠性和耐久性：选用质量可靠、耐久性好的线缆，以确保长期稳定的数据传输和网络连接。
灵活性和可扩展性：考虑到数据中心的增长和变化，选择具有良好的灵活性和可扩展性的线缆系统，便于后续的网
1/ 2
络扩展和调整。
以上是些常见的EDP线缆设计要求，具体的设计要根据实际需求和标准来确定。
在设计和部署EDP线缆时，建议与专业的网络工程师或顾问合作，确保满足数据中心的性能和可靠性要求。
2/ 2。
线缆选型及线损设计要求
集电线路设计要求
一、交流线缆载流量及线损。
1.集电线路设计应遵循：因地制宜，缆线结合，做到技术先进、经济合理、
安全适用、便于施工和维护。
2.光伏电站中集电线路分为交流集电线路、直流集电线路等。
3.直流集电线路线路设计时时应满足各路电池组串至逆变器直流侧的压降
尽量接近，确保最远处电池组串至逆变器直流侧总线损不大于2%。
4.交流集电线路应尽量降低交流电缆损耗、减少电缆用量、节约投资，控
制线损，优化选择线缆直径，控制线缆压降，交流汇流箱端电压差。
5.组串式逆变器至并网柜电缆线损≤2%，根据所选组串式逆变器参数选择
ZRC-YJLV-0.6/1KV 三芯+PE电缆。
铝线缆与逆变器，铝线缆与断路器连
接必须使用铜铝转换接头。
6.并网柜到并网点电缆线损≤1%，为方便施工，建议选用ZRC-YJV22-
0.6/1KV电缆，或者双拼。
如果穿管铺设可选用不带铠电缆。
二、集电线走向及铺设
1.应避免电缆遭受机械性外力，过热，腐蚀等危害
2.满足要求的条件下，应保证电缆路径最短
3.应便于敷设，维护
4.应避开将要挖掘施工的地方
5.电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电
缆允许弯曲半径要求。
6.屋顶电缆敷设：组串到组串逆变器之间电缆采用桥架敷设，交流电缆采用
桥架敷设。
7.其他电缆敷设：其他交流电缆采用桥架及电缆沟敷设。
充电线缆设计标准要求有哪些
充电线缆设计标准要求有哪些
充电线缆设计标准是指充电设备的电气和机械性能以及安全要求，其中包括线缆材料、尺寸、额定电流和电压等方面的要求。
以下是关于充电线缆设计标准的一些常见要求：
1. 材料：充电线缆的外层套料应选用耐磨、耐高温、耐腐蚀的材料，常见的有硅橡胶、阻燃PVC等。
2. 尺寸：线缆的直径、长度、重量等要符合相关标准，以便能够满足使用需求，并且方便携带和使用。
3. 额定电流和电压：充电线缆需要根据充电设备和充电桩的额定电流和电压，选择合适的线径和材质，以确保电流能够正常传输，同时保证电压合适，避免过载和短路。
4. 耐压：充电线缆在正常工作条件下应能够耐受额定电压的持续作用，以确保电气安全。
5. 绝缘：充电线缆的绝缘材料和绝缘厚度要符合标准要求，以避免电器设备之间的相互干扰和电气事故。
6. 耐磨和抗拉强度：线缆需要具备一定的耐磨和抗拉强度，以保证在使用过程中不易损坏。
7. 安全性：充电线缆需要符合相关的安全标准，包括阻燃、耐高温等要求，以防止火灾和其他安全事故的发生。
8. 防水和防尘性能：充电线缆应具备一定的防水和防尘性能，以适应不同环境条件下的使用需求。
9. 标识和识别：线缆上应有清晰的标识和识别，包括生产厂商、型号、额定电流、电压等信息，方便用户正确选择和使用。
10. 耐久性和可靠性：充电线缆应具备较高的耐久性和可靠性，能够经受住常规使用的考验，减少故障和损坏的可能性。
总之，充电线缆设计标准主要包括材料、尺寸、额定电流和电压、耐压、绝缘、耐磨和抗拉强度、安全性、防水和防尘性能、标识和识别、耐久性和可靠性等方面的要求，旨在保证充电线缆的安全和可靠使用。

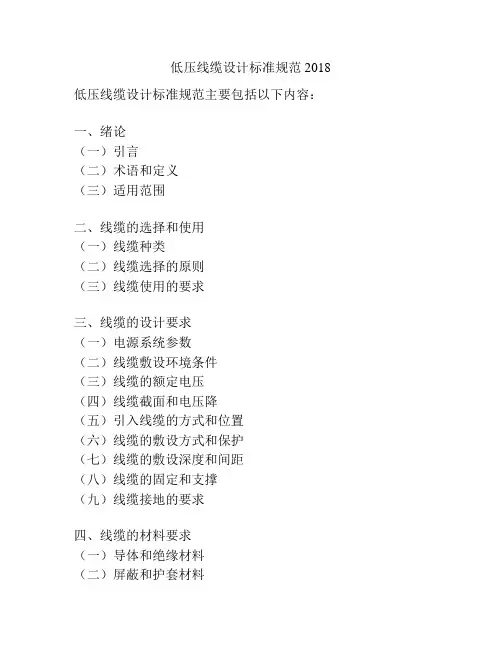

低压线缆设计标准规范2018
低压线缆设计标准规范2018 低压线缆设计标准规范主要包括以下内容：
一、绪论
（一）引言
（二）术语和定义
（三）适用范围
二、线缆的选择和使用
（一）线缆种类
（二）线缆选择的原则
（三）线缆使用的要求
三、线缆的设计要求
（一）电源系统参数
（二）线缆敷设环境条件
（三）线缆的额定电压
（四）线缆截面和电压降
（五）引入线缆的方式和位置
（六）线缆的敷设方式和保护
（七）线缆的敷设深度和间距
（八）线缆的固定和支撑
（九）线缆接地的要求
四、线缆的材料要求
（一）导体和绝缘材料
（二）屏蔽和护套材料
（三）填充物和绝缘层材料
（四）阻燃和耐火性能要求
（五）耐电磁干扰和环保要求
五、线缆的安全性设计
（一）电气安全性
（二）防火性能
（三）机械强度和耐磨损性
（四）温升和短路电流能力
（五）阻燃性能
（六）辐射性和静电防护
（七）电磁兼容性
六、验收和检测
（一）线缆检测的方法和要求
（二）线缆的质量验收标准
（三）线缆的安全验收标准
七、附则
（一）参考文献
（二）术语和定义
（三）线缆标志和标识
（四）线缆质量保证要求
（五）线缆的维护和保养
（六）线缆的安全生产培训和操作员的资质要求
以上只是低压线缆设计标准规范的一部分内容，具体的标准规范还需根据实际情况进行完善和制定。
线缆设计.ppt
关于创建线束
• 在组件中敷设电线或电缆之前，必须创建线束。线束是零件文件，包 含组件内的电缆和电线。创建线束时，它被命名并保存为 .prt 文件， 但只能在“电缆”组件中对其进行访问，不能在“零件”模式下打开。
• 可将线束输出到绘图视图：通过使用“设置模型” 选取线束零件并 将其设置为活动模型，或者通过选取扁导线。您可以在“绘图”中打 开线束。创建或打开缆组件的绘图。在“模型树”中右键单击线束零 件，并且从快捷菜单中选择“设置/添加绘图模型” 。
线电缆，单击 显示位号。 • 或者 1.单击“视图” ▶ “显示设置” ▶ “模型显示” 。“模型
显示” 对话框打开。 2.单击“边/线” 选项卡。 3.在“电缆显示” 下，选取“粗” 或“中心线” 。 4.单击“应用” ，然后单击“确定” 关闭对话框。
• 显示隐藏线 • 在 3D 视图中，隐藏线是出现于其它对象后面的绘制直线。当将显示样式设
修改线束
• 1.单击 或“编辑” ▶ “线束” ▶ “修改 线束” 。出现“线束” 菜单。
• 2.从列表中选取要修改的线束。出现“子线 束”菜单。
• 3.创建或修改子线束，或单击“完成” 。 现在所选线束成为活动“工作线束”。
• 4.要修改线束属性，可单击“编辑” ▶ “设置” 。出现“导线设置” 菜单。
• 可以在同一组件中创建几个线束，但是每次只有一个线束零件是活动 的。活动线束的名称显示在图形窗口中，带有标签 WORK HARNESS。 只可以在活动线束中添加特征和选择电缆图元。只有当各自的线束是 活动的时候，才可以选取已添加到其它线束的电缆图元。
• 要组织一个大型设计，可以将线束分割成子线束。子线束是线束零件 的子集，并非一个单独的文件。子线束可使用所有能用于线束的图元， 但是也可在“线束制造”模式中单独创建图元。
CAD绘制线缆与布线图方法
CAD绘制线缆与布线图方法在工程设计中，电线和电缆的布线非常重要。
准确地绘制线缆布线图可以帮助工程师更好地规划和布置电气线路。
在这篇文章中，我将介绍如何使用CAD软件来绘制线缆和布线图。
步骤一：准备CAD软件首先，确保你已经安装了一款CAD软件，比如AutoCAD或SolidWorks等。
这些软件都是流行且功能强大的CAD设计工具。
启动软件后，确保你了解基本的CAD绘图操作。
步骤二：了解线缆类型在绘制线缆之前，你需要了解不同的线缆类型。
常见的线缆类型包括电源线、通信线、传感器线等。
每种线缆都有不同的电气特性需要考虑，并且可能需要符合特定的规范和标准。
掌握这些基础知识对于正确绘制线缆和布线图非常重要。
步骤三：创建线缆样式在CAD软件中，你可以创建自定义线缆样式，以便更好地表示不同类型的线缆。
线缆样式通常与线的颜色、线宽、线型等属性相关联。
通过定义不同的线缆样式，你可以更清晰地识别不同种类的线缆。
步骤四：绘制布线图现在我们可以开始绘制布线图了。
首先，从CAD软件的工具栏中选择直线工具。
在绘制布线图时，你需要根据设计要求绘制不同的线缆路径，通常使用直线、弯曲和连接节点等操作。
步骤五：添加线缆信息绘制线缆路径后，你需要添加线缆的详细信息。
这些信息包括线缆类型、电压等级、电缆芯数、电流负载等重要参数。
通过在线缆路径旁边添加这些信息，你可以更清楚地了解每根线缆的特点，并为后续的电气设计提供重要数据。
步骤六：标记线缆在布线图中，为了更好地显示线缆路径，你可以使用标记工具在每根线缆上添加标记。
这些标记可以是线缆名称、线缆长度、线缆起始与结束位置等。
通过添加这些标记，你可以快速定位线缆和进行错误排查。
步骤七：检查与修改完成布线图后，务必检查并修改可能的错误。
这是一个至关重要的步骤，因为布线图的准确性直接影响到整个电气设计的质量。
确保所有的线缆路径和参数都正确无误，以避免后期可能产生的问题。
通过上述步骤，你可以使用CAD软件绘制线缆与布线图。
线缆安装教学设计方案
一、教学目标1. 知识目标：（1）了解线缆的种类、性能和应用场景。
（2）掌握线缆安装的基本步骤和注意事项。
（3）熟悉常用线缆连接工具的使用方法。
2. 技能目标：（1）能够独立进行线缆的铺设、连接和调试。
（2）能够根据实际需求选择合适的线缆类型。
（3）能够识别和处理线缆安装过程中可能出现的故障。
3. 情感目标：（1）培养学生严谨的工作态度和良好的职业素养。
（2）激发学生对线缆安装工作的兴趣，提高实践操作能力。
（3）培养学生的团队合作精神和沟通能力。
二、教学内容1. 线缆的种类及性能介绍常见的线缆种类，如：双绞线、同轴电缆、光纤等，以及它们的特点、应用场景和性能指标。
2. 线缆安装的基本步骤（1）现场勘查：了解工程需求，确定线缆走向和布局。
（2）材料准备：根据设计要求准备线缆、连接器、工具等。
（3）铺设线缆：按照设计要求进行线缆铺设，确保线缆安全、规范。
（4）连接线缆：使用专用工具将线缆与连接器连接，确保连接牢固。
（5）调试与测试：对线缆进行测试，确保通信质量。
3. 常用线缆连接工具的使用方法介绍剥线钳、压线钳、线缆切割器等工具的使用方法，以及注意事项。
三、教学方法1. 讲授法：系统讲解线缆安装的基本知识和操作步骤。
2. 演示法：现场演示线缆安装过程，使学生直观了解操作方法。
3. 实践操作法：学生分组进行线缆安装实践，教师巡回指导。
4. 案例分析法：通过分析实际案例，提高学生对线缆安装工作的认识。
四、教学过程1. 导入：介绍线缆安装的重要性及在实际应用中的广泛需求。
2. 讲解：系统讲解线缆的种类、性能、安装步骤和常用工具的使用方法。
3. 演示：现场演示线缆安装过程，使学生了解实际操作方法。
4. 实践操作：学生分组进行线缆安装实践，教师巡回指导。
5. 交流讨论：学生分享实践心得，教师点评并提出改进意见。
6. 总结：回顾本节课所学内容，强调线缆安装的关键点和注意事项。
五、教学评价1. 课堂表现：观察学生在课堂上的学习态度、参与程度和表现。
【常识】弱电工程线缆设计及配置计算方法
【常识】弱电工程线缆设计及配置计算方法一、综合布线系统1.1 水平子系统，线缆用量计算方法：电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H－楼层高）实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF 则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
1.2 主干子系统，铜线缆用量计算方法：电缆平均长度 =（最远IDF距离+最近IDF距离）/2实际电缆平均长度 = 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数 = 每轴电缆长度/实际电缆平均长度电缆需要轴数 = IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
1.3 主干子系统，光缆用量计算方法：光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
二、有线电视系统2.1 星型布线计算法：此方法定义为：所有的楼层分支分配器集中在弱电间内，从每个用户终端（插座）独立敷设一根射频电缆到相应的弱电间与分支分配器联接。
电线电缆的选型与设计
电线电缆的选型与设计一、引言电线电缆作为电力传输和信号传输的重要组成部分，在现代社会中起着不可或缺的作用。
本文将从选型与设计的角度探讨电线电缆的重要性以及选择和设计时需要考虑的关键因素。
二、电线电缆选型的重要性电线电缆作为电力传输和信号传输的媒介，其选型的合理与否直接关系到系统的安全性、可靠性和经济性。
正确选择合适的电线电缆可以保证系统的正常运行，提高电能的传输效率，降低能源浪费和成本支出。
三、电线电缆选型的关键因素1. 电压等级：根据实际需求确定电线电缆的耐压等级，以确保在电力传输过程中不会超过其额定电压，从而避免电线电缆的过载烧毁等问题。
2. 电流载荷：根据实际需求确定电线电缆的电流载荷能力，以确保电线电缆在工作时不会过载，从而导致系统短路、火灾等安全隐患。
3. 环境条件：考虑到电线电缆所处的环境条件，如温度、湿度、化学物质等，选择具有良好耐候性和耐腐蚀性的电线电缆，以保证其长期可靠运行。
4. 线径和导体材料：根据所需电流负载和导线的电阻要求，选择适当的线径和导体材料，以降低电线电缆的功率损耗。
5. 安全标准和认证：选择符合国家标准和认证要求的电线电缆，以确保其质量和安全可靠性。
四、电线电缆设计的关键因素1. 线路布置：根据系统的需求和实际场景，设计电线电缆的布置方式，包括线缆的走向、长度、悬挂方式等，以最大程度地减少电磁干扰和信号衰减。
2. 绝缘和屏蔽：为了保护电线电缆的导体免受外界干扰和损坏，设计适当的绝缘和屏蔽措施，包括使用绝缘材料和屏蔽层等。
3. 接头和连接：设计合理的接头和连接方式，确保电线电缆之间的连接可靠并能提供良好的电力传输和信号传输效果。
4. 安全与维护：考虑到系统的安全性和可维护性，设计电线电缆的防火、防爆和易维护性等要求，以便在需要时进行检修和更换。
五、选型与设计案例分析以某高层建筑为例，根据该建筑的用电负载和环境条件，选择了耐压等级较高（例如10kV）的电线电缆，并在设计中合理布局，采用了屏蔽和绝缘等措施，以保证电力传输的安全和可靠性。
低压线缆设计标准规范最新版
低压线缆设计标准规范最新版
低压线缆设计标准规范主要包括线缆的选用、设计、安装、测试和维护等各个方面内容，旨在确保低压线缆的质量和安全性。
以下为最新版低压线缆设计标准规范的主要内容：
1. 应选用符合国家标准要求的低压线缆，包括电气性能、机械性能、耐热性能等方面的要求。
2. 线缆的设计应满足系统的负荷流量要求，并考虑可靠性、经济性和环保性。
3. 线缆的截面积应根据负荷电流和线路长度进行计算，并符合安全电流密度和电压损耗等指标要求。
4. 线缆的敷设和安装应符合国家标准要求，包括线缆保护、敷设路径、保护套管、接地等方面的要求。
5. 线缆的绝缘和屏蔽应符合国家标准要求，包括绝缘材料的选择、绝缘电阻测试、绝缘老化试验等方面的要求。
6. 高温、高湿、腐蚀等特殊环境下的线缆选用和设计应符合国家标准要求，包括绝缘材料的耐热性能、耐湿性能、耐腐蚀性能等方面的要求。
7. 线缆的测试和验收应符合国家标准要求，包括导体电阻测试、绝缘电阻测试、局部放电测试等方面的要求，确保线缆的质量和安全性。
8. 线缆的运行和维护应符合国家标准要求，包括定期检查、绝缘电阻测试、故障排除等方面的要求，确保线缆的稳定性和可靠性。
最新版低压线缆设计标准规范的制定旨在适应现代电力系统的需求和发展趋势，确保低压线缆的质量和安全性，提高电力系统的稳定性和可靠性，促进电力行业的发展。
同时，设计和安装人员应根据具体情况和要求，结合实际工程，合理选择和使用线缆材料和设备，确保线缆的性能和寿命。
最新版低压线缆设计标准规范的实施将有助于推动低压线缆技术的发展和应用。
光缆线路网设计要求
光缆线路网设计具体要求光缆线路建设遵循传送网“整体规划、分层建设、分步实施”原则和共建共享相关要求。
光缆线路网设计是根据设计区域的业务需求量和发展特点，在全局规划的基础上，确定本期工程的光缆容量和路由以满足相应年限的业务需求。
光缆线路网设计应依据中华人民共和国通信行业标准《通信线路工程设计规范》（编号YD5102-2010）、《通信管道与通道工程设计规范》（编号YD50373-2006）、《通信线路工程验收规范》(编号YD5121-2010)、《中国移动安全标识VI手册》（2010版）、国家建设部【2000】259号《工程建设标准强制条文》、中国移动通信集团福建有限公司2006年7月颁发的《标签命名及施工规范》、国家现行相关技术标准和安全操作规范。
在满足国标及通信行业标准的基础上，结合地区的实际情况，光缆线路网设计过程中适当提出以下具体增补要求：一、设计单位接到设计委托书，根据要设计的单位站点地址、业务需求、后期四网融合、现网设备开放情况、现网线缆路由走向及纤芯容量综合考虑，提交光缆设计路由平直短、安全性好、便于施工和维护的最佳方案，方案经建设方确认后方可进行后续工作。
二、应对整个工程的全貌和总体方案作详细说明。
架空线路起止终端杆、角杆、跨越杆、俯仰杆等特殊杆在设计中要提供地理坐标位置，“三线”交越处标明相邻电力或其他电信运商杆号，并标明杆路、管道、直埋光缆沿途经过的地名、地貌、参照物的间隔距离、电杆杆高，施工区域道路情况（是否存在材料二次转、搬运）。
在屋内要标明槽道、走线架、钉固方式与墙壁的间隔距离、位置，打墙洞需标明位置，光缆室外沿墙壁上楼采用墙吊或钉固方式严禁抛放。
三、线缆设计如在已有杆路架挂、附挂光缆必须提供原线路光缆条数、纤芯使用情况，否则不得重新布放光缆。
四、根据现场勘察情况，依据《通信建设工程预算定额》（08版）做工程量调整系数（如拉线、手孔、石护墩等）。
五、架空线路走向与公路交越时，架设高度标准在《通信线路工程设计规范》（编号YD5102-2010）国标跨路《包含市内街道、公路、土路（农用车可通行) 》最低缆线至路面高度均提高至6.5米。
智能化工程线缆敷设方案
智能化工程线缆敷设方案1. 引言随着智能化技术的不断发展，智能化工程线缆敷设方案成为现代工程建设中的重要组成部分。
智能化工程线缆敷设方案能够提供可靠的电力和通信网络，为工程设施的正常运行提供支持。
本文将介绍智能化工程线缆敷设方案的基本概念、优势以及关键技术。
2. 智能化工程线缆敷设方案的概述2.1 定义智能化工程线缆敷设方案是指在工程建设过程中，根据工程要求和用户需求，采用先进的技术和方法来布置、敷设电力和通信线缆的方案。
智能化工程线缆敷设方案能够实现线缆的合理布置、高效连接和智能管理。
2.2 优势智能化工程线缆敷设方案具有以下优势：•提高系统可靠性：智能化工程线缆敷设方案能够通过合理布置线缆，减少线缆的长度和数量，提高系统的可靠性和稳定性。
•降低故障率：智能化工程线缆敷设方案采用优质线缆和先进的连接技术，能够有效降低线缆的故障率，减少维修成本和停机时间。
•实现智能管理：智能化工程线缆敷设方案可以将线缆与智能设备连接，实现对线缆的智能管理，包括线缆的状态监测、故障诊断和预测维护等。
3. 智能化工程线缆敷设方案的关键技术3.1 线缆布置设计智能化工程线缆敷设方案的第一步是进行线缆的布置设计。
在线缆布置设计过程中，需要考虑以下因素：•工程要求：根据工程的要求确定线缆的类型、规格和数量。
•线缆长度：根据工程的布局和线缆的使用需求，合理确定线缆的长度。
•线缆通道：选取合适的线缆通道，包括地下管道、管沟、支撑架等。
•线缆连接点：确定线缆的连接点，包括主接线点和分接线点。
3.2 线缆敷设技术智能化工程线缆敷设方案中的线缆敷设技术包括以下几个方面：•线缆敷设方法：根据线缆的特点和敷设环境，选择合适的敷设方法，包括槽式敷设、埋地敷设、架空敷设等。
•线缆保护措施：采取适当的线缆保护措施，包括防水、防腐、防火等，提高线缆的使用寿命和安全性。
•线缆标识：对线缆进行标识和编号，方便后续的管理和维护工作。
3.3 智能化管理系统智能化工程线缆敷设方案的关键技术之一是智能化管理系统。
CAD中的线缆绘制和编辑技巧
CAD中的线缆绘制和编辑技巧线缆在工程设计和制图中起着重要的作用。
在CAD软件中，线缆绘制和编辑技巧是每个设计师都应该掌握的基本技能。
本文将介绍一些实用的技巧，帮助您更加高效地绘制和编辑线缆。
1. 绘制线缆在CAD软件中绘制线缆的方法有很多种，以下是一种常用的方法：首先，选择绘图工具栏上的“线”工具或按下“L”键以启用绘制线条模式。
然后，确定线缆起点和终点的位置。
您可以通过点击鼠标左键来确定起点，然后移动鼠标并再次点击来确定终点位置。
最后，按下“Enter”键或右键单击以完成线缆的绘制。
2. 编辑线缆在CAD软件中，您可以使用各种工具来编辑线缆的属性和形状。
以下是一些常用的编辑技巧：平移线缆：选择“平移”工具，然后指定要平移的线缆和平移的距离。
您可以通过键入坐标值或点击鼠标来指定平移距离。
延伸线缆：选择“延伸”工具，然后指定要延伸的线缆和延伸的距离。
您可以通过键入坐标值或点击鼠标来指定延伸距离。
修剪线缆：选择“修剪”工具，然后选择要修剪的线缆段。
将鼠标移动到要修剪的位置，并点击鼠标来修剪线缆。
需要注意的是，在修剪时，确保两条线缆相交。
修改线缆属性：选择“属性编辑器”工具，然后选择要修改属性的线缆。
您可以更改线缆的颜色、线型、线宽等属性。
3. 使用命令行在CAD软件中，您也可以使用命令行来绘制和编辑线缆。
以下是一些常用的命令行技巧：绘制直线：输入“line”并按下“Enter”，然后输入起点和终点的坐标值。
平移线缆：输入“move”并按下“Enter”，然后选择要平移的线缆和平移的距离。
延伸线缆：输入“extend”并按下“Enter”，然后选择要延伸的线缆和延伸的距离。
修剪线缆：输入“trim”并按下“Enter”，然后选择要修剪的线缆段和修剪位置。
修改线缆属性：输入“properties”并按下“Enter”，然后选择要修改属性的线缆。
通过使用命令行，您可以更快速地绘制和编辑线缆，提高工作效率。
智能化工程线缆敷设方案
智能化工程线缆敷设方案一、背景介绍随着科技的不断进步，智能化工程在各个行业中得到了广泛的应用。
在各类智能化工程中，线缆敷设是一个重要的环节。
线缆是各类智能化设备之间进行数据传输和能源传送的重要通道，因此线缆的敷设方案对于智能化工程的实施具有至关重要的作用。
本文将从智能化工程线缆敷设的基本原则、敷设方案设计、敷设材料选取等方面进行探讨，为智能化工程线缆敷设提供指导意见。
二、智能化工程线缆敷设的基本原则1. 线缆敷设的可维护性：线缆敷设的方案应当考虑到线缆的维护需求，在敷设过程中应当留有足够的余量以便于后期维护和更改。
2. 线缆敷设的安全性：线缆敷设的方案应当考虑到线缆的安全需求，需要保证线缆的敷设过程中不会损坏线缆，同时也要考虑到线缆的敷设对于周围环境的影响。
3. 线缆敷设的合理性：线缆敷设的方案应当考虑到线缆的敷设路径和敷设方式的合理性，需要符合相关的标准和规范。
4. 线缆敷设的可扩展性：线缆敷设的方案应当考虑到线缆的可扩展性，需要在敷设过程中预留一定的余量以便于后期对线缆进行扩展。
三、智能化工程线缆敷设方案设计智能化工程线缆敷设方案的设计需要考虑到不同的场景和环境。
根据不同的需求，可制定不同的方案。
1. 室内线缆敷设方案对于室内线缆敷设，需要考虑到建筑结构、电气布线、通风通气等因素。
在室内线缆敷设中，通常采用隐蔽敷设和明敷敷设两种方式。
隐蔽敷设适用于要求美观的场所，采用隐藏式铜管、线管等敷设方式，可以有效保护线缆，并且不影响建筑的美观性。
明敷敷设适用于要求灵活性较高的场所，采用悬吊式或沿墙敷设方式，可以方便布线和维护。
2. 室外线缆敷设方案对于室外线缆敷设，需要考虑到土壤类型、地形地貌、气候条件等因素。
在室外线缆敷设中，通常需要采用地下埋设或架空敷设方式。
地下埋设适用于要求线缆安全性和美观性的场所，需要进行开挖、敷设、封闭等工序，比较复杂。
架空敷设适用于要求灵活性和易维护性较高的场所，线缆可以直接架设在电杆、建筑物等上空，方便维护和检修。
连接器线缆选型及其组件设计要求规范
连接器线缆选型及其组件设计要求规范有结构，有技术参数文档
一、连接器
1、性能要求
（2）抗弯曲应力：连接器上的电缆应能承受环境温度下的弯曲力；
（3）耐振衰减系数：该连接器所连接的电缆应不受任何外力影响，
耐振衰减系数应满足3dB以内；
（4）抗电磁干扰：该连接器所连接的电缆应能有效地抑制外部电磁
能量对系统的影响；
（5）使用寿命：该连接器的使用寿命应至少到达50万次。
2、材料要求
（1）接触件：接触件採用高纯度铜或银，其抗腐蚀性能及电流传输
能力均达到最高水准；
（2）外壳：外壳採用ABS塑料，其电气性能要求满足UL94V-0标准；
（3）密封件：用来密封连接器的密封件要求满足UL650标准，具有
良好的防水、防潮性能；
（4）其他材料：其他采用的材料应具有抗酸碱、抗油类介质的性能。
3、电气参数
（1）电流：最大连续电流不大于30A；
（2）电压：最大耐压不小于500V；
（3）绝缘电阻：绝缘电阻应大于100MΩ/500V；。
充电线缆设计标准要求是什么
充电线缆设计标准要求是什么
充电线缆设计标准要求是指在充电设备的安全使用和充电效率方面对线缆材料、尺寸、电气特性等方面提出的具体要求。
以下是关于充电线缆设计标准要求的一些重要内容。
1. 安全性要求：充电线缆设计必须满足相关安全标准的要求，确保用户的安全。
这包括线缆材料的绝缘性能、耐热性、耐火性等指标，以及线缆的电气安全性能，如耐压、耐短路等。
2. 电气性能：充电线缆设计必须满足充电设备的电气要求，包括电压等级、电流负载能力等。
线缆的电阻、电感以及电容等电气特性也需要满足相应的标准，以保证充电过程中的电能转换效率和功率传输的稳定性。
3. 机械强度：充电线缆设计要求具有一定的机械强度，能够承受拉力、弯曲等力学应力，以确保线缆在使用过程中不会发生破损和断裂等情况。
此外，线缆设计还需要考虑使用环境的特殊要求，如抗油污、耐高温、耐低温等。
4. 耐久性：充电线缆设计必须具备一定的耐久性能，能够在长期使用中保持原有的电气性能和机械强度。
这包括线缆的抗老化、抗腐蚀、耐磨损等性能指标，以及连接头的可靠性和稳定性。
5. 标识与安装要求：充电线缆设计要求在线缆表面标明相关的电气参数、认证标志和生产厂家信息等。
此外，还需要提供相应的安装要求和使用说明，以确保线缆正确安装和使用。
综上所述，充电线缆设计标准要求涵盖了安全性、电气性能、机械强度、耐久性等多个方面。
这些要求旨在确保充电线缆的质量和性能，以保障用户的安全和提高充电效率。
制定和遵守这些标准要求，对于充电设备制造商和用户来说都是至关重要的。
配电线缆、线槽设计
配电线缆、线槽设计
1.配电线路的保护要考虑在电气故障时，防止人身间接触电、电气线路损坏和电气火灾。
配电线路装设了短路保护、过负载保护和接地故障保护等。
2.电力干线及支干线采用铜芯阻燃交联电力电缆，并根据电缆的数量、敷设情况和环境温度考虑了校正系数。
3.消防干线采用矿物绝缘电缆，消防支路及末端设备采用WDZAN-YJV-0.6/1.0kV型铜芯耐火电力电缆。
4.电缆配置建议表如下：
5.导线截面根据其计算电流值，按长时间允许温升选择，并以动稳定、热稳定、电压损失及机械强度进行校验。
电力干线考虑20%左右的余量，以便今后调整或变化时，能增加用电设备。
6.电缆线路采用电缆桥架敷设。
无桥架处电力支线一般穿镀锌钢管敷设。
7.引至双路电源互投箱及精密配电柜的电缆敷设在不同的电缆桥架内。
同一机柜电源电缆采用不同的桥架敷设，机房内桥架敷设在活动地板下。
8.敷设到同一个模块变电所的两路电源分不同的路径敷设。
9.消防用电设备的配电线路，暗敷时穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm。
明敷时（包括敷设在吊顶内）穿金属管或封闭式金属线槽，并采取防火保护措施，满足火灾时连续供电的需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆结构设计与物料用量计算电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据. 物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据.导体部分有关设计与计算:导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面:1.线材的使用场所及后序加工方式.2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等.1.导体绞合节距设计:绞线中绞合节距大小一般根据绞合导体线规选取(主要针对UL电子线系列, 电源线,UL444系列,CSA TR-4系列对导体的节距有要求,需根据标准设计),有时为了改善某种性能可选其它的节距.如通信线材为了降衰减选用小节距,为了提供好的弯曲性能选用较小的节距.下面的节距表选择表是针对UL电子线.美制线规对应截面积及绞线节距2.多根绞合导体绞合外径计算:导体绞合采用束绞方式进行,绞合外径采用下面两种方法计算:方法1:方法2:d----单根导体的直径D---绞合后绞合导体外径N---导体根数上述两种方法中,方法2比较适合束绞方式导体绞合外径计算：3.导体用量计算:1.单根导体2.绞合导体d----单根导体直径ρ—导体密度N---导体绞合根数λ---导体绞入系数注:用量计算为单芯时导体用量,当多芯时须考虑芯线绞合时的绞入系数.4.导体防氧化.为防止导体氧化, 可在导体绞合时, 加BAT或DOP油（如电源线，透明线）。
押出部分有关的设计与计算:押出部分包括绝缘押出.内被押出及外被押出,在押出过程中,因对线材要求不同采用押出方式不同.一般情况下,绝缘押出采用挤压式,内护层与外护层采用半挤管式.有时为了满足性能要求采用挤管式.其具体选择方法,参照押出技术.1.押出料的选择:设计过程中押出料的选择主要根据胶料的用途、耐温等级、光泽性、软硬度、可塑剂耐迁移性、无毒性能等来选择.2.押出外径:D2=D+2*TD------押出前外径D2----押出后外径T------押出厚度押出厚度(T)主要根据线材有关标准,结合厂内设备生产能力尽量满足客户要求.3.胶料用量:采用不同的押出方式,押出胶料用量计算公式也有不同.挤管式挤压式W=(S成品截面-S缆芯内容物)*ρρ-----胶料密度.考虑到线材的公差, 现期线缆企业一般采用下面计算方法.W=3,14159*1.05*T*(2*D+T)* ρ芯线绞合有关设计与计算:芯线绞合国内称为成缆，是大多数多芯电缆生产的重要工序之一。
由若干绝缘线芯或单元组绞合成缆芯的过程称芯线绞合。
其原理类似如导体绞合，芯线绞合的一般工艺参数计算及线芯在绞合过程中的变形与绞线相似。
芯线绞合根据绞合绝缘线芯直径是否相同分为对称绞合和不对称绞合。
因为芯线在绞合过程中有弯曲变形,有些较粗绝缘芯线在绞合过程采用退扭。
如UL2919、CAT.5、IEEE1394、DVI芯线及其它高发泡绝缘芯线。
以下分几个方面叙述芯线绞合的工艺参数计算:1.对绞:对绞线的等效外径:D=1.65d或1.71d(软质用1.65d,硬质用1.71d),sometimes D=1.86d复对绞线等效外径﹕D=2.6d多对数绞线等效外径﹕对绞节距.根据对绞组对数,芯线外径选取.2. 多芯绞合:绞合外径当芯线根数不多时,按正规绞合计算.见下表.芯线排列方式及芯线绞合外径计算可根据下表:当芯线根数较多并线径较小的情况下,可按束绞近似计算(导体绞合外径计算公式)绞合节距一般绞合节距取绞合外径的15~20倍.有时为了改善线材性能,可选择合适的节距.如为了改善线材的弯曲性能降低绞合节距.USB电缆为了减小芯线变形,采用大节距.3. 有关绞合中的基圆直径.节圆直径.绞合外径基圆直径:对于某一绞线层,绞线前芯线直径称基圆直径.节圆直径:单线绞合在直径为D0的圆柱体上,以单线轴线至绞线轴线的距离为半径的圆为节圆,其直径为节圆直径.绞合外径:该层绞线的外接圆直径为绞线外径.图中对于第三层绞合: 基圆直径为D0(即第二层(1+6)绞合的绞合外径)节圆直径为D’ D’=D0+d绞合外径为D D=D’+d4.绞入系数:芯线绞合的绞入系数为1+(圆周率X绞合外径/绞合节距)的二次方.D----绞合外径.H----绞合节距.在绞线过程中,对于多芯并芯线分层的情况,虽然为束绞,各层芯线绞入系数并不相同.为了保守起见,增大安全系数,并且减化计算,所以在上述绞入系数的计算中D采用芯线绞合的绞合外径(理论上,各层的绞合系数应为节圆直径代入上式计算).斜包有关的设计与计算斜包在线材中主要起屏蔽作用，有时作为同轴电缆的外导体。
屏蔽目的是将外界干挠消除，对于同轴电缆，由于有屏蔽层而使阻抗得以匹配,降低信号或传输能量之损失。
从屏蔽效果来讲，斜包不如编织，其屏蔽效果具有方向性，弯曲时屏蔽特性发生变化但其具有完成外径小、线材柔软、价格也比较低特点。
适用于低频屏蔽。
以下从几个方面叙述斜包结构设计:1.斜包的铜线根数近似计算:整数部分D-----斜包前外径.d------斜包铜线的直径.如果是二、三芯绞合，绞合后不圆整，D(斜包前)外径为等效外径。
此设计中的D斜包前外径，相当绞线中基圆直径。
从理论计算上讲,要达到100%斜包D应采用节圆直径，但为了防止有时因节距选取较少及其它因素而产生过满(容易起股)。
所以D采用斜包前外径(基圆直径)。
在实际生产中，因斜包铜丝一般为0.10mm、0.12mm的细线，其值在上述计算中忽略影响不大。
采用上面公式计算，其斜包满度可达90%以上，对线材的性能影响很少。
2.斜包节距的选择:斜包节距根据斜包前外径大小选择，一般按下面优化节距选取(此优化节距考虑到成本、附着力、外观等方面，并通过长时间生产验证)。
成品外径斜包节距3.绞入系数:斜包的绞入系数为1+(圆周率X斜包后外径/斜包节距)的二次方.D----斜包后外径.H----斜包节距.4.斜包铜线的用量:d----斜包导体直径ρ—斜包导体密度N----斜包导体根数λ---斜包导体绞入系数5.斜包方向选择.斜包一般采用与成缆的反方向：斜包线材生产过程中，斜包铜丝与斜包前线材转动方向相反，如果斜包方向与成缆方向相同时，斜包过程中会先把成缆线材先反扭，使线材松散，以致斜包易出现不良。
不过采用反方向斜包线材相对较硬，弯曲性能差。
对于那些成缆芯线少,芯线线径较大，没有隔离层的线材只能采用与成缆反方向。
6.斜包线材外被押出:斜包线材在外被押出前需通过倒轴，防止断丝在过押出眼模时引起断线编织有关的设计与计算编织与斜包相似，在线材中主要起屏蔽作用，防止外界电场与磁埸的影响，提高线材的干挠防卫度，与斜包、铝箔相比具有以下特点：1.屏蔽无方向性.2.高频屏蔽特性良好,适用于高频屏蔽.3.通过多层屏蔽,屏蔽效果可达100%.4.弯曲时屏蔽特性无变化.1.编织有关的计算公式:编织角正切:编织系数:编织密度:编织用量:h-----编织节距.d-----编织单线直径.a-----编织半绽子数.n----编织并线根数.α—编织角2.编织各参数的确定:1.根据缆芯外径大小，及编织密度大小选定编织机类型(16锭或24锭高低速编织机)2.选定适应编织机的编织单根铜线(镀锡或裸铜线Φ0.08mm,Φ0.10mm, Φ.12mm)。
3.密度M.编织角度α.节距H的确定.注:每锭中的根数应在3-9根的范围内，因为根数少编织易断线，而根数太多使得编织层同层内的铜线重叠，编织角度通常在50-70的范围内，为提高生产效率则编织角度去接近70的值，由上述公式预算各参数，采用凑算法确定的适当的编织根数、编织角度、编织节距、编织密度。
计算部分中的编织计算便是采用上述公式，采用枚举法计算得出其它结构设计与计算:在线缆设计中，有时为了改善线材质量需加入其它的材料。
为了使线材圆整，在芯线绞合时加入填充物；为了防止导体氧化在导体绞合时表面涂B.T.A为了改善线材附着力绝缘押出时在导体表面涂DOP或硅油，外被押出时在芯线表面拖滑石粉或云母粉。
下面根据其作用不同分类叙述:1.填充物设计与计算:填充物主要有棉纱线和PP绳，设计时主要根据填充空隙大小、线材性能要求及材使用场所，选择填充棉纱、PP绳或其它。
填充物根数计算N=(S空隙/S单根填物)整数部分填充物用量W=单根重量*N*λλ-----为芯线绞合的绞入系数.2.隔离层的设计与计算:隔离材料的选择：纸带在线材中只起分隔作用；铝箔在线材中有分隔作用与屏蔽作用。
当线材只需分隔开时，选用纸带；否则选用铝箔。
有时在一些高性能的通信线中隔离层采用无纺布或发泡PP带(如SISC) 工艺方式在分隔层的制造过程中,为了节约工时,可根据情况采用绕包.拖包.纵包三种不同方式.(注绕包.拖包时角度α=40-60;纵包时角度α=90).物料用量n-----为隔离层数.t-----为隔离带厚度.ρ---为隔离材料密度.k-----为隔离带重叠率.3.有关的绞入率计算:m-----为节径比.h------为节距.d------线材的绞合外径.说明1:上面的绞入系数计算都为一个工序的计算,在实际计算物量时,应考虑整个个生产过程,所以总的绞入系数可能为多个工序的绞入系数的乘积.说明2: 设计计算时应取节距范围的下限值,以在定额中争取最大之绞入系数(而生产中采用接近最大之节距值,则既利于提高效率,又可减低正常生产中的材料消耗).电气性能计算部分随当代电气通信事业的飞速发展，传输信号用的电线电缆电气性能要求也越来越高，所以在通信线材结构设计时，线材的电气性能应为重点考虑对象，下面部分主要介绍常用的通信线材基本的电气性能理论计算方法：发泡绝缘的等效介电常数的计算公式:发泡绝缘是一种组合绝缘，主要是为了降低绝缘介质的等效介电常数，提高线材的电气性能。
发泡绝缘介质的等效介电常数介于空气绝缘与塑料绝缘的介电常数之间，在设计的过程中可采用下面两种方法对发泡绝缘介质的等效介电常数进行计算。
方法(1):ε-介质的材料的等效介电常数P-发泡度%,它表示泡沫介质内,所有小气泡的体积与绝缘总体积之比.方法(2):D泡沫-----泡沫介质的比重D材料-----介质材料本身的比重εe----- 实心绝缘的介电常数ε------ 发泡绝缘的介电常数对称电缆的结构计算:对称通信电缆是由许多绝缘线芯，经绞合成电缆芯后再包以护层所组成，电缆一对或多对具有相同外径及相同结构的两根绝缘线芯对地对称的排列，因此称为对称电缆。
对称电缆的导电线芯是用来引导电磁波传输方向的，因此首先要求导电性能好，要有良好的柔软性和足够的机械强度，同时也应考虑其加工，敷设及使用上的方便。
