10kV电缆中间头制作方法
10kV电缆中间接头制作工艺标准
![10kV电缆中间接头制作工艺标准](https://img.taocdn.com/s3/m/70cdca2553d380eb6294dd88d0d233d4b14e3f8e.png)
10kV电缆中间接头制作工艺标准
10kV交联聚乙烯绝缘电缆热缩接头制作工艺标准
范围:
本工艺标准适用于一般工业与民用建筑电气安装工程10(6)kV交联聚乙烯绝缘电力电缆热缩中间接头制作。
施工准备:
设备及材料要求:电缆头附件及主要材料由生产厂家配套供应。
并有合格证及说明书。
其型号、规格、电压等级符合设计要求。
辅助材料包括焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。
主要机具包括喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
作业条件要求电缆敷设完毕,绝缘电阻测试合格。
作业场所环境温度在0℃以上,相对湿度70%以下,严禁在雨、雾、风天气中施工。
施工现场要干净、宽敞、光线充足,并备有220V交流电源。
室外施工时,应搭设临时帐蓬。
操作工艺:
工艺流程包括设备点件检查、剥除电缆护层、剥除铜屏蔽及半导导电层、固定应力管、压接连接管、包绕半导带及填充胶、固定绝缘管、安装屏蔽网及地线、固定护套、送电运行验收。
设备点件检查时需要开箱检查实物是否符合装箱单上的数量,外观有无异常现象。
剥除电缆护层时需要将电缆留适当余度后放平,在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm,在中间作中心标线,作为接头中心。
剥除屏蔽层及半导电层时需要自中心点向两端芯线各量300mm 剥除屏蔽层,从屏蔽层断口各量取20mm半导电层,其余剥除。
彻底清除绝缘体表面的半导质。
10KV高压电缆中间接头制作详细过程教程文件
![10KV高压电缆中间接头制作详细过程教程文件](https://img.taocdn.com/s3/m/4d6763e5a5e9856a5712601f.png)
特写,该填充物虽粘但韧度很好, 比防爆胶泥还要软;
使用black filler tape在图中四个位置 进行包缠;
在图中位置使用black bitumen cloth tape包缠,并 在电缆连接头最大直径处涂抹润滑脂;
此处省略两步骤图片: 1.接上图,将开始就套入的1根joint sleeve移
10KV高压电缆中间接头制 作详细过程
切除钢丝铠装后,将armour support ring放在铠装 和内护套之间(图中armour clamp此时仅为切除铠
装方便而用);
控制stress control tubing距芯线绝 缘层末端5毫米;
芯线连接
套入红色的绝缘热缩管(注意两端包缠红色密封胶),按相序连接各芯 线后,在连接管上包缠stress control mastic,填充连接区域并延伸至
stress control tubing,搭接长度不超过5毫米;
特写,注意包缠后的直径只能超过 芯线或连接管直径少许;
进程1/2处全景,两端包缠两层红色 的密封胶带
将core separator profile放入三相芯 线之间,下方为black filler profile;
将black filler profile填充入芯线之间的空 隙,使连接头在直径上变得平滑;
在armour clamps上包缠black mastic sealant,避免任何尖锐边角;
使用热风枪对outer joint sealing sleeve进行加热;源自进程百分百,竣工电缆头全景
示意图
此课件下载可自行编辑修改,仅供参考! 感谢您的支持,我们努力做得更好! 谢谢!
至连接头进行热缩;
2.使用screening mesh包缠电缆连接头;
10kV电缆冷缩中间接头制作作业标准
![10kV电缆冷缩中间接头制作作业标准](https://img.taocdn.com/s3/m/47028251ae1ffc4ffe4733687e21af45b307fe24.png)
10kV电缆冷缩中间接头制作作业标准一、概述电缆冷缩中间接头是用于连接不同电缆段的绝缘部分,通过冷缩技术将接头固定在一起,使电缆能够正常传输电力。
本文将介绍10kV电缆冷缩中间接头的制作作业标准。
二、材料准备1. 接头套管:选用符合规定的绝缘套管,材质应为热缩材料,具有良好的绝缘性能。
2. 粘结材料:采用符合规定的冷缩胶,确保接头的绝缘性能和机械强度。
3. 助剂:为了保证接头制作的质量和可靠性,需要使用冷缩助剂来辅助完成接头制作。
三、工具准备1. 剥皮刀:用于剥离电缆外皮,露出绝缘层。
2. 热风枪:用于加热冷缩套管,使其缩紧到接头上。
3. 电缆剥线钳:用于剥离电缆绝缘层,露出导体。
4. 终端压接钳:用于压接电缆终端或连接接头。
5. 测试仪器:用于对接头进行绝缘电阻和导通电阻测试。
四、制作步骤1. 清洁工作区:确保工作区域清洁整洁,避免灰尘和杂质污染接头。
2. 剥离外皮:使用剥皮刀将电缆外皮剥离,露出电缆绝缘层。
3. 清理导体:用电缆剥线钳轻轻剥离绝缘层,将导体露出,并清理导体表面的氧化物和污垢。
4. 定位套管:将接头套管完整地套在电缆上,确保绝缘套管的位置正确。
5. 压接导体:使用终端压接钳将导体压接,确保导体与接头的连接牢固可靠。
6. 加热套管:使用热风枪均匀加热套管,使其缩紧到接头上,并与电缆绝缘层相结合。
7. 检查接头:完成接头制作后,需对接头进行可视检查,确保接头外观完整,无明显缺陷。
8. 测试接头:使用绝缘电阻和导通电阻测试仪器,对接头进行绝缘性能和导通性能测试,确保接头质量合格。
9. 记录作业信息:对每个接头的制作过程和测试结果进行记录,以便后期维护和管理。
五、质量控制1. 确保选用符合规定的材料和工具,并对其进行质量检查和管理。
2. 在制作过程中,严格按照规定的步骤操作,确保接头制作质量。
3. 对每个接头进行可视检查和电性能测试,确保接头符合规定的要求。
4. 记录每个接头的制作过程和测试结果,以便追溯和检查。
10kv电力电缆熔接中间头技术参数
![10kv电力电缆熔接中间头技术参数](https://img.taocdn.com/s3/m/7c4f22e40129bd64783e0912a216147917117eb2.png)
10kv电力电缆熔接中间头技术参数
摘要:
1.10kv电力电缆熔接中间头技术参数简介
2.10kv电力电缆熔接中间头的制作流程
3.10kv电力电缆熔接中间头的技术要求
4.10kv电力电缆熔接中间头的应用范围
5.10kv电力电缆熔接中间头的优势和注意事项
正文:
10kv电力电缆熔接中间头技术参数是在电力电缆的安装和维护过程中,对电缆接头进行熔接处理的技术要求。
这种技术可以有效地提高电缆接头的可靠性和稳定性,防止电缆在使用过程中出现故障,提高电力系统的运行效率。
制作10kv电力电缆熔接中间头的流程主要包括以下几个步骤:首先,需要对电缆接头进行清洗和处理,保证接头的表面干净无污物。
然后,通过熔接设备将电缆接头进行熔接,形成一个牢固的接头。
最后,对熔接后的接头进行检测,确保接头符合技术要求。
10kv电力电缆熔接中间头的技术要求主要包括:接头的熔接质量和熔接强度必须符合相关标准要求;接头的防水性能和耐腐蚀性能必须良好;接头的外观质量和尺寸必须符合规定。
10kv电力电缆熔接中间头的应用范围非常广泛,主要用于电力系统的输电线路、配电线路和变电站等场所。
它可以用于新电缆的安装,也可以用于旧电缆的维护和修复。
10kv电力电缆熔接中间头具有很多优势,比如:它可以提高电缆接头的可靠性和稳定性,防止电缆在使用过程中出现故障;它可以提高电力系统的运行效率,降低维护成本;它可以延长电缆的使用寿命,减少电缆的更换次数。
10KV电缆中间接头制作
![10KV电缆中间接头制作](https://img.taocdn.com/s3/m/49a297599a6648d7c1c708a1284ac850ad0204e1.png)
10KV电缆中间接头制作在电力传输和分配过程中,电缆是一个重要的组成部分。
对于电缆的连接和维护,中间接头是不可或缺的组成部分。
本文将介绍如何制作10KV电缆的中间接头。
材料准备•电缆:需要与10KV电缆相同类型的电缆•接头套管:接头套管长度应与悬空长度相等•装压套:套管压缩后所需•绞线:连接电缆的绞线需要与电缆相同材料和截面积•绝缘套管:用于覆盖绞线•接地线:长度应适合实际要求,电阻应符合要求制作步骤1.确定需要连接的电缆长度和连接方式,将连接准备好。
2.根据电缆直径选择相应的接头套管和装压套。
3.在接头套管内底部壁上钻一个适当大小的孔,用于接地线的穿透。
4.接通电缆端部的绞线,按照绞线的截面积和连接方式绞线。
5.绞线完成后,用绞线的截面积覆盖绝缘套管,并用绝缘胶带把绝缘套管包覆,以提高绝缘强度并加强整个接头的保护。
6.取下电缆绝缘层并根据实际需要清洗电缆。
7.将接地线穿过接头套管内底部的孔,与电缆接合,用绞线和绝缘套管把其覆盖。
8.将装压套嵌入接头套管中,将绞线连接部分移到套管内,并用装压套组装。
9.接地线焊接到接头套管壁上。
10.检查接头连通性,并进行绝缘测试。
安全提示•制作接头时必须按照正确的工作流程执行,不得省略任何步骤,否则可能会导致电缆事故。
•制作接头要遵循安全原则,必须戴好绝缘手套,避免直接接触裸露电线。
•操作结束后,接头必须进行全方位的检测,确保接头表面干净、整洁及电缆连接无误。
制作10KV电缆中间接头需要匹配各种材料和设备并按照正确顺序进行操作。
在操作过程中,必须遵循正确的安全和操作规范,确保接头的可靠性和稳定性。

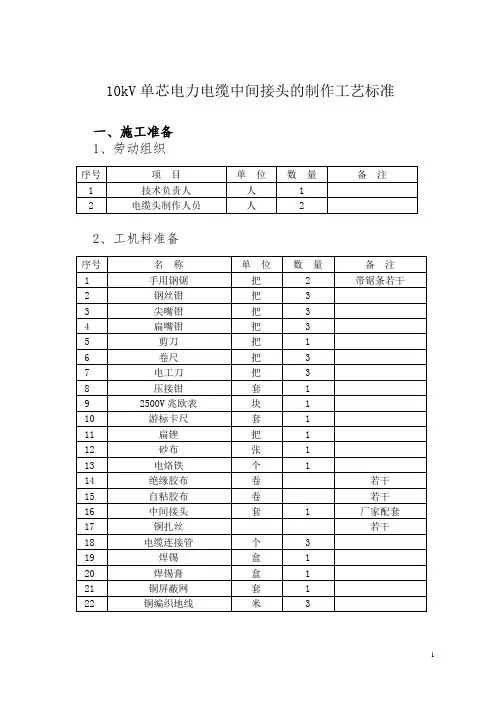

10kV单芯电力电缆中间接头的制作工艺标准
![10kV单芯电力电缆中间接头的制作工艺标准](https://img.taocdn.com/s3/m/5aa2437cf5335a8102d220a2.png)
10kV单芯电力电缆中间接头的制作工艺标准一、施工准备1、劳动组织2、工机料准备二、操作程序1、工序流程图2 操作要领(1)电缆测试制作前应用2500V兆欧表测量电缆绝缘电阻,绝缘应合格。
(2)剥切电缆铜屏蔽层剥去电缆外护套,剥离长度为A+140mm(A值根据电缆型号确定,电缆芯线截面50-240mm的A值为170mm)。
(3)剥切电缆内护套两端护套口各保留90mm铜屏蔽带,其余全部剥去。
(4)剥切电缆半导电层按A值剥除外半导电层,剥离时,切勿划伤主绝缘。
(5)剥切电缆主绝缘按1/2接管长+5mm长度切除电缆主绝缘,并在主绝缘上作3mm*450的倒角。
(6)主绝缘清洗半重叠来回绕包Scotch13半导电胶带,从铜屏蔽带上40mm 处开始绕包至10mm的外半导电层上,绕包端口应十分平整。
按常规方法清洗电缆主绝缘,切勿使溶剂碰到半导电层,如果必须要用砂纸磨掉主绝缘上残留半导体,只能用不导电的氧化铝砂纸(最大粒度120)不能使打磨后的主绝缘外径小于接头选用范围,在进行下一步骤前,主绝缘表面必须保持干燥,如有必要用干净的不起毛布进行擦拭。
(7)套入冷缩式中间接头、铜屏蔽网套。
(8)接续电缆连接管先将电缆连接管套在电缆芯线上,两端压接(不要压接管的中心),压接后应对接管表面挫平打光并且清洗。
(9)冷缩头固定及收缩将P55/R混合剂(只能用P55/R混合剂)涂抹在半导电层与主绝缘交界处,然后把其余混合剂均匀抹在主绝缘表面上。
测量绝缘端口之间尺寸C然后按尺寸1/2C,在接管上确定实际中心点D然后以D为基准按300mm在一边的铜屏蔽带上找出一个尺寸校验点E,由于冷缩接头为整体预制式结构,中心定位应做到准确无误。
在半导电层上距离屏蔽层端口X处做一记号,此处为接头收缩定位点见下表。
将冷缩接头对准定位标记,逆时针抽掉芯绳使接头收缩,在接头收缩一半后校验冷缩接头主体上的中心标记到校验点E的距离是否确实为300mm,如有偏差,尽快左右移动接头以进行调整。
10kV电缆热缩中间接头制作作业标准
![10kV电缆热缩中间接头制作作业标准](https://img.taocdn.com/s3/m/c4514978777f5acfa1c7aa00b52acfc789eb9f2f.png)
10kV电缆热缩中心接头制作作业标准一、前言电力系统中的电缆热缩中心接头是连接电缆在敷设、维护过程中中心的一道紧要工艺环节,是保证电力传输质量稳定的关键。
本文将基于国家标准以及实际操作阅历,对10kV电缆热缩中心接头制作进行标准化和规范化的描述,以保证电力系统中电缆热缩中心接头制作的质量和牢靠性。
二、材料准备1. 10kV 中压电缆2. 热缩管3. 热缩绝缘套管4. 硅橡胶套5. 导体绞合管6. 导体连接管7. 护套管8. 清洁毛刷(尺寸与电缆相符合)三、器材准备1.切割工具:①电线切割刀②剥线钳③管子切割刀2.热风枪3.电火花轮盘4.绝缘电阻测试仪5.压接钳6.热缩臂型套和热缩管吹风枪7.电焊机8.电气测试仪器四、操作步骤1. 在进行接头制作之前,需要对电缆进行检查,包括外观外壳、铠装、绝缘层、电缆芯线等的检查,确保处于正常状态。
假如发觉电缆有问题,需要进行维护和修理或更换。
2. 对于本次接头制作所使用的材料及器材进行检查,确保从质量和牢靠性两方面都不显现问题。
3. 依据电缆规格,选取合适的热缩管进行切割。
将切割好的热缩管长度,保证与电缆的绝缘部分长度相同。
4. 依据电缆连接的要求将电缆绞合,绞合的长度有效长度应当大于接头的长度,约为80cm。
5. 对电缆进行剥皮,将绝缘层暴露出来,通常剥去10-20cm的绝缘层。
6. 在击穿面及其相近进行清理,使用清洁毛刷清洗电缆芯线,确保电缆芯线的表面干净、干燥、平滑,否则将影响导体的导通。
7. 将热缩管套在已绞合好的电缆接头上,并在电缆中心部位套上导体绞合管,并将导体连接管接在绞合管两侧。
为确保导体间的间距,使用导体间距模板进行确认,将导体间距保持在规定的范围内。
8. 使用压接钳,对导体连接管进行压接,确保连接实现了低阻和紧固。
使用电气测试仪对压接质量进行测试。
测试电阻应符合要求,且连接处不应显现松动和不良接触。
9. 将热缩绝缘套管套在连接处进行加热缩,确保连接处企业固定和密封。
10KV高压电缆中间头制作过程
![10KV高压电缆中间头制作过程](https://img.taocdn.com/s3/m/d02b2c43a7c30c22590102020740be1e650ecc2a.png)
10KV高压电缆中间头制作过程制作10KV高压电缆中间头的过程包括以下几个步骤:1.材料准备:准备主要材料,包括绝缘套管、电缆接头、接头套管、绝缘子、半导体材料、绝缘接地支架等。
确保材料的质量和完整性。
2.高压电缆准备:首先需要将两根高压电缆的外绝缘层、绝缘层和半导体层剥离,露出裸露的金属导体。
然后根据电缆接头尺寸,截取合适长度的电缆。
3.清洁处理:清洁电缆的裸露导体和绝缘层,确保其表面无杂质、油污和水分。
使用清洁剂或洗涤剂擦拭电缆表面,以提高接头的粘接性能。
4.安装电缆接头:将电缆接头插入电缆末端,将导体与接头的导体连接器相连接。
通过拧紧螺母,确保导体与接头的良好接触。
然后将半导体材料缠绕在导体和接头之间,提高电缆的绝缘性能。
5.安装绝缘子和接头套管:将绝缘子插入接头的绝缘子插槽中,使其与电缆的绝缘层完全贴合。
然后将接头套管套在接头上方,保护绝缘子和接头不受机械损伤。
6.安装绝缘接地支架:将绝缘接地支架安装在电缆的绝缘层上方。
绝缘接地支架可以提供绝缘子的电气接地保护,减少电缆绝缘层外部的电磁干扰。
7.绝缘填充:在接头套管内填充绝缘填充物,以提高电缆连接处的绝缘性能。
绝缘填充物可以填充空隙,防止水分和气体进入电缆接头。
8.密封防护:用绝缘套管将整个接头密封起来,以保护接头免受机械和环境的损害。
绝缘套管可以使用热缩管或绝缘胶带等材料。
9.检测和测试:对制作好的10KV高压电缆中间头进行检测和测试。
通过高压测试、绝缘电阻测试和局部放电测试等方式,确保电缆连接处的安全性和可靠性。
10.安装完成:经过检测和测试合格后,将制作好的10KV高压电缆中间头安装在需要连接的两根电缆的连接处。
通过紧固螺母,确保连接牢固。
以上就是10KV高压电缆中间头的制作过程。
制作过程需要严格遵循工艺要求和操作规程,以确保制作出质量可靠的电缆中间头。
制作时还需要采取相应的安全措施,确保人身安全。
10kV电缆中间接头制作工艺标准+10KV高压电缆头冷缩工艺
![10kV电缆中间接头制作工艺标准+10KV高压电缆头冷缩工艺](https://img.taocdn.com/s3/m/eb374190941ea76e59fa0433.png)
10kV电缆中间接头制作工艺标准预览:10kV交联聚乙烯绝缘电缆热缩接头制作工艺标准1 1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10(6)kV交联聚乙烯绝缘电力电缆热缩中间接头制作。
2 2 施工准备2.1 设备及材料要求:2.1.1 主要材料:电缆头附件及主要材料由生产厂家配套供应。
并有合格证及说明书。
其型号、规格、电压等级符合设计要求。
2.1.2 辅助材料:焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。
2.2 2.2 主要机具:喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3 作业条件:2.3.1 电缆敷设完毕,绝缘电阻测试合格。
2.3.2 作业场所环境温度0℃以上,相对湿度70%以下,严禁在雨、雾、风天气中施工。
2.3.3 施工现场要干净、宽敞、光线充足。
施工现场应备有220V交流电源。
2.3.4 室外施工时,应搭设临时帐蓬。
3 操作工艺3.1 工艺流程:设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收3.2 设备点件检查。
开箱检查实物是否符合装箱单上的数量,外观有无异常现象。
3.3 剥除电缆护层(图2-28):图2-283.3.1 调直电缆:将电缆留适当余度后放平,在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm,在中间作中心标线,作为接头中心。
3.3.2 剥外护层及铠装:从中心标线开始在两根电缆上分别量取800mm、500mm,剥除外护层;距断口50mm 的铠装上用铜丝绑扎三圈或用铠装带卡好,用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕,深度为钢带厚度1/2,再用改锥将钢带尖撬起,然后用克丝钳夹紧将钢带剥除。
3.3.3 剥内护层:从铠装断口量取20mm内护层,其余内护层剥除,并摘除填充物。
3.3.4 锯芯线、对正芯线,在中心点处锯断。
10kv交联聚乙烯绝缘电缆冷缩中间头制作技术措施
![10kv交联聚乙烯绝缘电缆冷缩中间头制作技术措施](https://img.taocdn.com/s3/m/df5e9d556d175f0e7cd184254b35eefdc9d31546.png)
10kv交联聚乙烯绝缘电缆冷缩中间头制作技术措施
10kV交联聚乙烯绝缘电缆冷缩中间头的制作技术措施如下:
1. 材料准备:选用符合国家标准和电缆要求的10kV交联聚乙
烯绝缘电缆冷缩套管作为制作材料。
确保套管的质量和技术指标满足要求。
2. 剥除绝缘层:使用绝缘剥除工具先将电缆两段的绝缘层剥离,以露出导体。
剥离的长度应符合制定的标准。
3. 中间头制作:选用适配的中间头进行制作。
将中间头的两端分别套在两段剥离后的电缆上。
4. 热风枪加热:使用热风枪将中间头与电缆套管进行热缩,使其紧密贴合。
5. 验收测试:制作完成后,对冷缩中间头进行验收测试。
包括外观检查、尺寸检测、绝缘电阻测试等。
6. 安装保护套管:在冷缩中间头的外部,安装保护套管,增加中间头的机械强度和防护性能。
7. 安装绝缘护套:根据需要,将绝缘护套套装在电缆上,增加电缆的绝缘性能和耐久性。
以上就是制作10kV交联聚乙烯绝缘电缆冷缩中间头的技术措
施。
制作过程要细致和规范,并注意选用合适的材料和工具,确保制作出质量合格的中间头。
10KV高压电缆中间热缩接头制作详细过程整理版
![10KV高压电缆中间热缩接头制作详细过程整理版](https://img.taocdn.com/s3/m/7feb7198fd0a79563c1e7249.png)
10KV高压电缆中间接头制作详细过程!本次接头制作选用JSY10/3.2 70-120mm热缩套件,浙江红光金具电器有限公司生产。
1,切割电缆。
将待接头的两段电缆自断口处交叠,交叠长度为200~300mm;量取交叠长度的中心线并作记号,同时将黑色填充保留后翻,不要割断。
2,芯线处理:将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆,然后处理线芯。
3,铅笔头特写铅笔头处理用来分散电场分布应力。
4,清洁半导层用附带的清洗剂清洁芯线(注意整个过程操作者要保持手的干净)5,包缠应力疏散胶并套入应力控制管(图中黑色短管)6,烘烤应力控制管7,在长端尾部套入屏蔽铜网。
8,在长端依次套入绝缘材料,短端套入内半导电管;在长端按图所示,依次套入(1,内层红色内绝缘管)、(2,中间红色外绝缘管)、(3,外层黑色外半导电管);在短端套入黑色内半导电管9,压接芯线;注意压接质量(该压接钳为德国进口,全自动)10,打磨压接头(打磨为了消除尖端放电)11,在接头上包绕黑色半导电带,在铅笔头上用应力胶填充。
在接头上包绕黑色半导电带,包缠后接头处外径与主绝缘大小一致;在铅笔头上用红色应力胶填充,将铅笔头填瞒。
12,烘烤内半导电管;将短端已经套入的黑色内半导电管移至接头上烘烤收缩,用配套清洁剂清洁整个芯线的绝缘层(白)和半导电管(黑)及应力管(黑)13,烘烤内绝缘;将套入长端最内层的红色内绝缘管移至接头上,在该管两管口部位包绕热熔胶,然后从中间向两端加热收缩。
14,烘烤外绝缘管;将套入长端第二层的红色外绝缘管移至接头上,在该管两管口部位包绕热熔胶,然后从中间向两端加热收缩,完成后在两端包绕高压防水胶布密封。
15,烘烤外半导电层;将套入长端最外层的黑色外半导电层移至接头上,在该管两管口部位包绕热熔胶,然后从中间向两端加热收缩。
16,各相分别套入铜网屏蔽;将套入长端同屏蔽网移至接头上,用手将屏蔽网在各相上整平,同时注意将铜网两端压在电缆原来的屏蔽层上,用锡焊焊接。
10kV电缆热缩中间接头制作作业(三篇)
![10kV电缆热缩中间接头制作作业(三篇)](https://img.taocdn.com/s3/m/ba65565fbb1aa8114431b90d6c85ec3a86c28b55.png)
10kV电缆热缩中间接头制作作业一、引言10kV电缆热缩中间接头是将两根或多根电缆在一定长度内剥去绝缘层,通过热缩套管的热收缩作用将电缆连接,实现信号传输和电力传输的重要组件。
本文将介绍10kV电缆热缩中间接头的制作作业标准。
二、设备和工具1. 电缆切割工具:电缆切割刀、剥线钳;2. 电缆绝缘剥离工具:电缆剥离刀、刮刀;3. 热缩套管工具:热风枪、热缩套管;4. 绝缘材料:绝缘胶带、绝缘涂料。
三、制作步骤1. 确保工作环境安全,戴好防护用品;2. 对待连接的电缆进行切割,切口应平整、整齐,无毛刺、裂纹等缺陷;3. 使用电缆剥离刀,将电缆的绝缘层剥离,注意不要损伤导体,剥离的长度应符合热缩套管的要求;4. 对剥离后的导体进行清洗,保证表面干净无污垢;5. 将热缩套管套在导体上,确保套管完全覆盖导体,不得有错位、滑脱等现象;6. 使用热风枪,对热缩套管进行加热,热缩套管会收缩,将导体和套管完全固定在一起;7. 使用绝缘胶带对接头进行绝缘,粘贴时应压实均匀,确保胶带牢固不松动;8. 使用绝缘涂料对接头进行第二次绝缘,确保绝缘层的完整性和导电的防护;9. 对制作好的接头进行检查,确保无漏电、短路等故障;10. 记录接头的制作情况和质量检查结果。
四、注意事项1. 制作过程中应严格按照操作规程进行,确保操作准确、安全;2. 使用的工具和设备应符合安全标准,并经常进行维护和保养;3. 切割电缆时要小心操作,避免出现安全事故;4. 操作人员应熟悉电缆的内部结构和工作原理,确保操作的准确性;5. 制作好的接头应进行质量检查,确保符合使用要求;6. 在操作过程中,应注意防止接头接触污垢和湿气,以防止接触不良或绝缘性能下降。
五、总结制作10kV电缆热缩中间接头需要经过一系列的步骤,包括切割电缆、剥离绝缘层、热缩套管与导体连接、绝缘胶带和绝缘涂料的应用等。
正确的操作和严格的质量检查是保证制作质量的关键。
只有符合标准的制作,才能确保10kV电缆热缩中间接头在使用过程中的稳定性和安全性。
10kv电力电缆熔接中间头技术参数
![10kv电力电缆熔接中间头技术参数](https://img.taocdn.com/s3/m/bf2a6105590216fc700abb68a98271fe910eafba.png)
10kv电力电缆熔接中间头技术参数(实用版)目录1.10kv 电力电缆熔接中间头的概念和作用2.10kv 电力电缆熔接中间头的技术参数3.10kv 电力电缆熔接中间头的制作工艺4.10kv 电力电缆熔接中间头的安装与维护5.10kv 电力电缆熔接中间头的发展趋势正文1.10kv 电力电缆熔接中间头的概念和作用10kv 电力电缆熔接中间头是指在 10kv 电力电缆线路中,用于连接两段电缆的金属部件。
它起到承转电缆线路的作用,能够有效地保障电缆线路的运行安全。
在 10kv 电力电缆线路中,由于受到外部环境、电缆长度等因素的影响,需要设置中间头以保证电缆的连续性和安全性。
2.10kv 电力电缆熔接中间头的技术参数10kv 电力电缆熔接中间头的技术参数主要包括:(1)额定电压:10kv(2)额定电流:根据不同的使用环境和负荷能力而定,一般为200-500A(3)频率:50Hz(4)环境温度:-20℃至 40℃(5)熔接方式:热熔接3.10kv 电力电缆熔接中间头的制作工艺10kv 电力电缆熔接中间头的制作工艺主要包括以下几个步骤:(1)准备工作:根据电缆的规格和长度,选择合适的熔接模具和工具,并对电缆进行清洁和检查。
(2)熔接:将电缆的端部放入熔接模具中,并施加适当的压力,使电缆的端部在模具中加热并熔化。
(3)连接:在电缆端部熔化后,将另一段电缆的端部插入熔化的电缆端部,并施加适当的压力,使两段电缆连接在一起。
(4)冷却:在两段电缆连接在一起后,让其自然冷却,直到熔接部位完全凝固。
(5)测试:对熔接后的电缆进行电气测试,检查其连接质量和安全性能。
4.10kv 电力电缆熔接中间头的安装与维护在安装 10kv 电力电缆熔接中间头时,应严格按照操作规程进行,确保安装质量。
在日常运行中,应定期对电缆熔接中间头进行检查和维护,发现问题及时处理。
5.10kv 电力电缆熔接中间头的发展趋势随着电力行业的发展,对 10kv 电力电缆熔接中间头的需求也在不断增加。
10kV电缆冷缩中间接头制作作业
![10kV电缆冷缩中间接头制作作业](https://img.taocdn.com/s3/m/675bc557c381e53a580216fc700abb68a982ad04.png)
10kV电缆冷缩中间接头制作作业
冷缩中间接头是用于连接10kV电缆的一种接头,其制作作业标准如下:
1. 材料准备:
- 10kV电缆中间接头套管
- 导电胶水
- 粘接带
- 清洁液
- 绝缘套管
- 导电套管
2. 工具准备:
- 电缆剥线刀
- 接地线
- 热风枪
- 螺丝刀
3. 工作步骤:
a. 清洁:使用清洁液彻底清洁电缆和接头的连接部分,确保表面干净无尘。
b. 剥线:使用电缆剥线刀拆除电缆绝缘层,露出金属导线。
c. 安装导电套管:将导电套管安装在电缆导线上,确保导电套管与导线紧密贴合。
d. 安装绝缘套管:将绝缘套管安装在导电套管上,确保绝缘套管覆盖导线和导电套管,形成绝缘层。
e. 导电胶水涂敷:在绝缘套管上涂敷一层导电胶水,确保导电胶水均匀覆盖整个绝缘套管表面。
f. 套管收缩:使用热风枪对接头套管进行加热,使套管缩紧并与绝缘套管紧密贴合。
g. 接地线连接:将接地线连接至接头的接地端口,确保接地线与接地端口紧密连接。
h. 固定接头:使用螺丝刀将接头固定在合适的位置,确保接头稳定固定。
4. 检测:
- 使用兆欧表对接头进行绝缘电阻测试,确保接头的绝缘电阻达到要求。
- 使用电压表对接头进行高压测试,确保接头能够承受10kV 的电压。
以上是10kV电缆冷缩中间接头制作作业的基本标准。
在实际作业中,还需要根据具体的电缆和接头型号,以及相关的技术规范和标准进行操作。
为了确保作业质量和安全,建议由经验丰富的专业人员进行操作,并按照相关的作业流程和质量控制程序。
10KV电缆终端头制作
![10KV电缆终端头制作](https://img.taocdn.com/s3/m/400fde072a160b4e767f5acfa1c7aa00b52a9dca.png)
10KV电缆终端头制作电缆与电气设备的连接,需经过一种特殊的装置——电缆终端头。
电缆终端头制作是电缆安装工程中重要的一个环节,其基本操作步骤如下:1、剥外护套:为防止钢甲松散,应先在钢甲切断处内侧把外护层剥去一圈(外侧留下),做好卡子,用铜丝绑紧或用胶带包绕,最后剥外护套。
2、锯钢甲:固定钢铠,顺钢铠包紧方向锯一环形深痕,(不能锯断第二层钢铠,否则会伤到电缆),用一字螺丝刀撬起(钢甲边断开),再用钳子拉下并转松钢铠,脱出钢铠带,处理好锯断处的毛刺。
3、剥内护绝缘层:注意保护好色相标识线,保证铜屏蔽层与钢甲之间的绝缘。
4、焊接屏蔽层接地线:把内护层外侧的铜屏蔽层铜带上的氧化物去掉,涂上焊锡。
把接地线分成三股,在涂上焊锡的铜屏蔽层上绑紧,处理好绑线的头,再用焊锡与铜屏蔽层焊住,焊住线头。
5、铜屏蔽层处理:在电缆芯线分叉处做好色相标记,测量好铜屏蔽层切断处位置,用焊锡焊牢,在切断处内侧用铜丝扎紧,用刀划一浅痕,慢慢将铜屏蔽带撕下,最后顺铜带扎紧方向解掉铜丝。
6、剥半导电层:在离铜带断口10mm处为半导电层断口,断口内侧包一圈胶带作标记。
在预定的半导电层剥切处,用刀划一环痕,从环痕向未端划多条痕。
然后将这些条形半导电层撕下。
用刀划痕时不应损伤绝缘层,半导电层断口应整齐。
主绝缘层表面应无刀痕和残留的半导电材料。
7、清洁主绝缘层表面:用清洁纸清洁时从绝缘端向半导体层。
8、安装分支手套:在内绝缘层和钢甲这段用填料包平,在手指口和外护层防潮处涂上密封胶,套上手套,电缆分支中间尽量少缩。
9、安装应力管:应力管在三芯离分叉处的距离50mm,应力管要套住铜带20mm,外半导电层已留出20mm,在半导电层断口处涂应力疏散胶,主绝缘表面涂硅脂。
10、安装绝缘管和接线端子:量好电缆固定位置和各相引线所需长度,锯掉多余的引线。
测量接线端子压接芯线的长度,按尺寸剥去主绝缘层,芯线上涂点硅脂,压接线端子(千万要对好接线螺丝穿孔的方向!)。
10KV电缆中间接头施工工艺
![10KV电缆中间接头施工工艺](https://img.taocdn.com/s3/m/daf821eec0c708a1284ac850ad02de80d4d80686.png)
10KV电缆中间接头施工工艺施工工艺流程图:1.施工准备2.调直电缆及确定接头中心3.中间接头制作4.电缆接头就位5.质量检验主要施工工艺质量控制要点:1.施工准备接头安装由持证上岗、经过培训、熟悉工艺的人员进行。
检查工器具、材料是否齐备。
接头材料规格应与电缆规格对应。
施工人员应熟悉接头图纸,掌握接头尺寸。
首次使用新接头材料时,技术负责人应到现场指导。
室外制作电缆接头时,空气相对湿度应为70%及以下,湿度大时需除湿处理,严禁在雾或雨中施工。
直埋电缆接头坑尺寸应符合要求。
进入隧道前,检查电缆隧道内的有害气体及可燃气体含量,气体含量超标要进行通风处理。
2.调直电缆及确定接头中心施工前检查电缆端部密封完好,并进行校潮,如电缆受潮,严禁进行接头工作。
中间接头处两条电缆重叠2m,调直电缆端头部分并平行码放使其重叠。
确定电缆接头的中心,并根据现场情况确定长端、短端。
清洁接头中心两侧1,2m的电缆外护套表面。
3.中间接头制作在同一层支架上接头,同一位置有多个接头时,按先上后下,先里后外的顺序进行。
剥切外护套,将外护套断口后100cm段用砂纸打毛。
去除钢铠,锯断钢铠时,深度不超过揩装厚度的,切口要整齐,不得有尖角毛刺。
剥内护套,切除内护套时,勿伤及铜屏蔽,划深应为内护套厚度的。
核实接头中心位置,最终锯断多余电缆。
使用恒力弹簧去除铜屏蔽和半导电层,铜屏蔽及半导电层断口边缘整齐、无毛刺,去除半导体时不得划伤绝缘。
操作此步骤时,要格外小心,铜屏蔽及半导体断口边缘不能有毛刺及尖端。
4.电缆接头就位5.质量检验。
10kV电缆冷缩中间接头制作作业标准
![10kV电缆冷缩中间接头制作作业标准](https://img.taocdn.com/s3/m/6eb02f3b4b7302768e9951e79b89680203d86b2c.png)
10kV电缆冷缩中心接头制作作业标准一、前言电缆的电气特性是极其紧要的,而电缆在使用过程中,由于各种原因很简单显现损坏或需要进行接头处理。
对于10kV电缆来说,中心接头制作工作的紧要性不言而喻,标准化的作业标准能够有效保障接头的质量和牢靠性,提高接头的使用寿命和工作安全性。
二、准备工作2.1 设备清单:1)冷缩套管2)拆卸工具3)剥线钳4)切割刀具5)绝缘纸条6)压接钳7)电流表8)热风枪9)清洁工具10)绝缘胶带11)剥线刀12)搭便笺、比例尺等文具2.2 工具检查、保养工具要求保养完好、无锈应为首要检查项目,检查工具是否常常保持锋利(剥线刀、割刀)、测量工具是否精准(电流表),以及其它实现作业的工具是否无损,如密封圈、拆装工具等。
三、作业流程3.1 作业准备工作(如剥皮、铜屏、绝缘处理等)接头制作前,需要对电缆进行准备工作,实在包括:1)依据设计要求选取规格相匹配的冷缩套管。
2)依照要求剥皮,依据接头内外护层规格剥皮长度调整好剥皮长度。
3)拆卸由绝缘套管保护的铜屏或钢芯管铜屏4)对电缆的外护层和绝缘层进行清洁处理,去掉灰尘和污物。
确认绝缘层表面干净干净后,用干净无毛绒的抹布清洁。
为了达到良好的质量保证,接头前表面处理和清洁是特别紧要的。
3.2 接头制作3.2.1 冷缩套管安装将冷缩套管平铺在平整表面上,认真检查是否有破损、脏污。
确定冷缩套管大小后,依据冷缩套管长度要求,用剪刀将冷缩套管沿着指定长度进行剪断。
将冷缩套管塞入铜套中,将对接面充分压平后把中性点锁定,将两端的导线塞入对应的铜套中,排列导线的次序不可交叉或错位或错位或与接头的芯棒接错。
铜套内侧放好绝缘纸条。
3.2.2 导线端子暴露将导线进行清洁,先用刀具切开一些,然后把绳套推上去,将铜绞线的末端暴露出2-3cm长度。
3.2.3 引线的连接用压接钳夹住铜绞线的末端,然后用热风枪预热一遍,等到压接钳上的环已经牢坚固定在铜绞线的末端,就可以扣住铜绞线了。
10kv电力电缆熔接中间头 技术参数
![10kv电力电缆熔接中间头 技术参数](https://img.taocdn.com/s3/m/1a46cd5949d7c1c708a1284ac850ad02de800730.png)
10kv电力电缆熔接中间头技术参数
(最新版)
目录
一、10kv 电力电缆熔接中间头的概述
二、10kv 电力电缆熔接中间头的技术参数
三、10kv 电力电缆熔接中间头的制作工艺
四、10kv 电力电缆熔接中间头的安装与维护
五、10kv 电力电缆熔接中间头的发展趋势
正文
一、10kv 电力电缆熔接中间头的概述
10kv 电力电缆熔接中间头是电力系统中用于连接电缆的重要组件,其主要作用是在电力传输过程中连接两段电缆,使电流顺畅通过。
10kv 电力电缆熔接中间头具有优良的电气性能、良好的机械强度和耐腐蚀性能,可以保障电力系统的正常运行。
二、10kv 电力电缆熔接中间头的技术参数
10kv 电力电缆熔接中间头的技术参数主要包括:额定电压、额定电流、频率、介质温度、抗拉强度、抗压强度、绝缘电阻等。
这些参数是评价熔接中间头性能的重要指标,对于保证电力系统的安全稳定运行具有重要意义。
三、10kv 电力电缆熔接中间头的制作工艺
10kv 电力电缆熔接中间头的制作工艺主要包括:材料选择、导体处理、绝缘层制作、铠装层制作、接头熔接等环节。
其中,导体处理和接头熔接是制作工艺的关键环节,需要严格控制工艺参数,确保熔接质量。
四、10kv 电力电缆熔接中间头的安装与维护
10kv 电力电缆熔接中间头的安装需要遵循相关规范,确保安装质量。
在维护方面,要定期检查熔接中间头的电气性能、机械强度和防护措施,发现问题及时处理,保障电力系统的正常运行。
五、10kv 电力电缆熔接中间头的发展趋势
随着电力系统的发展,对 10kv 电力电缆熔接中间头的要求越来越高。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1、切割电缆
切割电缆。将待接头的两段电缆自断口处交 叠,交叠长度为200~300mm;量取交叠长 度的中心线并作记号,同时将黑色填充保 留后翻,不要切割。
2、芯线处理
选择热缩套件。 将热缩套件中一长一段两根直径最大的黑色塑 料管分别套入两端电缆,然后处理芯线。
3、铅笔头特写
9、压接芯线
注意压接质量(该压接钳为德国பைடு நூலகம்口,全自动)
10、打磨压接头
打磨为了消除尖端放电
11、接头包绕
在接头上包绕黑色半导电带,在铅笔头上用应 力胶填充。在接头上包绕黑色半导电带,包缠 后接头处外径与主绝缘大小一致;在铅笔头上 用红色应力胶填充,将铅笔头填满。
12、烘烤内半导电管
将短端已经套入的黑色内半导电管移至接头上 烘烤收缩,用配套清洁剂清洁整个芯线的绝缘 层(白)和半导电管(黑)及应力管(黑)
铅笔头处理用来分散电场分布应力。
4、清洁半导体层
用附带的清洗剂清洁芯线(注意整个过程操作 者要保持手的干净)
5、包缠应力控制管
应力疏散胶并套入应力控制管(图中黑色短管)
6、烘烤应力控制管
图中右侧为烘烤好的应力管
7、在长端尾部套入屏蔽铜网
8、依次套入绝缘材料
在长端依次套入绝缘材料,短端套入内半导电 管;在长端按图所示,依次套入(1,内层红 色内绝缘管)、(2,中间红色外绝缘管)、 (3,外层黑色外半导电管);在短端套入黑 色内半导电管。
将套入长端最外层的黑色外半导电管移至接头 上,在该管两管口部位包绕热熔胶,然后从中 间向两端加热收缩。
16、各相分别套入铜屏蔽网
将套入长端铜屏蔽网移至接头上,用手将屏蔽 网在各相上整平,同时注意将铜网两端压在电 缆原来的屏蔽层上,用锡焊焊接
17、板扎,整形
将原理切割电缆时翻起的填充物(见图1)重 新翻回,然后用白纱带将三相芯线绑扎在一起, 注意:接头是否圆润平整,全在这里了。
13、红烤内绝缘
将套入长端最内层的红色内绝缘管移至接头上, 在该管两管口部位包绕热熔胶,然后从中间向 两端加热收缩。
14、烘烤外绝缘管
将痛啊如长端第二层的红色绝缘管移至接头上, 在该管两管口部位包绕热熔胶,然后从中间向 两端加热收缩,完成后在两端包绕高压防水胶 布密封
15、烘烤外半导电管
21、完成
用黑胶布在外护套交叠处做包缠封口处理,至 此,电缆中间头制作结束。
结束语
下面是交联电缆中间头和终端头制作的视频链 接,详看视频。 /show/YYRQ9ld2IvwYUKNnP_ UgRw...html
18、绑扎,整形2
有条件可在白纱带外再包绕一层高压热缩带, 增加密封绝缘度,无条件不包也可。
19、焊接地线
用附带的编织铜线将接头两端的保护刚铠联接 (焊接)起来
20、烘烤外护层
将一端电缆中早已套入的长外护套管移到超过 压接管位臵时开始热缩。 将另一端电缆中早已套入的短外护套管移到超 过压接管位臵,套住先收缩的长外护套管 100mm时开始热缩。
