串联谐振法对容性试品交流耐压试验的方法及参数计算

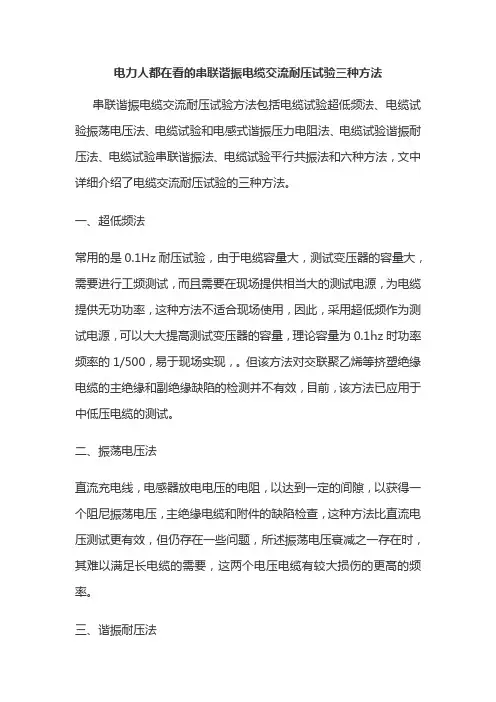

电力人都在看的串联谐振电缆交流耐压试验三种方法
电力人都在看的串联谐振电缆交流耐压试验三种方法串联谐振电缆交流耐压试验方法包括电缆试验超低频法、电缆试验振荡电压法、电缆试验和电感式谐振压力电阻法、电缆试验谐振耐压法、电缆试验串联谐振法、电缆试验平行共振法和六种方法,文中详细介绍了电缆交流耐压试验的三种方法。
一、超低频法常用的是0.1Hz耐压试验,由于电缆容量大,测试变压器的容量大,需要进行工频测试,而且需要在现场提供相当大的测试电源,为电缆提供无功功率,这种方法不适合现场使用,因此,采用超低频作为测试电源,可以大大提高测试变压器的容量,理论容量为0.1hz时功率频率的1/500,易于现场实现,。
但该方法对交联聚乙烯等挤塑绝缘电缆的主绝缘和副绝缘缺陷的检测并不有效,目前,该方法已应用于中低压电缆的测试。
二、振荡电压法直流充电线,电感器放电电压的电阻,以达到一定的间隙,以获得一个阻尼振荡电压,主绝缘电缆和附件的缺陷检查,这种方法比直流电压测试更有效,但仍存在一些问题,所述振荡电压衰减之一存在时,其难以满足长电缆的需要,这两个电压电缆有较大损伤的更高的频率。
三、谐振耐压法谐振压力测试的方法是改变测试回路中的电感和频率,使回路处于谐振状态,能够满足高压大电流的测试要求,谐振耐压方法根据调节方式分为调频式和调频式,根据谐振方式分为串联谐振和并联谐振。
1、调感式电缆谐振耐压。
通过调节反应器中并在谐振频率(50赫兹)的电缆的电容的回路反应器的电感。
测试要求来实现的。
2、调频式电缆谐振耐压。
通过改变测试电源的输出频率。
电路中电感固定的电抗器可以与测试产品产生共振,满足测试要求。
3、电缆与谐振串联法。
当试验变压器的电流满足试验要求,电压达不到试验电压时,电抗器与试验件串联测试。
当回路处于谐振状态时,变压器Q倍的输出电压(Q是电路质量因数)可在试验件上产生。
电源所提供的功率仅是回路中消耗的有功功率。
4、电缆与谐振并联法。
当测试电压互感器和电流主要测试要求得到满足。
如何用串联谐振给发电机做交流耐压试验
如何用串联谐振给发电机做交流耐压试验
想要鉴定发电机的绝缘强度,工频交流耐压试验是最有效和直接的方式,因为工频交流耐压试验中的电压和工作电压的波形频率都是一样的,这将对判断发电机是否可以使用具有重要的决定意义,所以工频交流耐压试验是发电机绝缘试验中一项非常重要的试验。
需要注意的是:在进行交流耐压试验前,应综合分析判断绝缘电阻、吸收比、泄漏电流等其它无损检测结果,再决定发电机是否能进行耐压试验,以免在试验中绝缘过度击穿。
如何做串联谐振发电机交流耐压试验,具体操作如下:
过电流保护按试验变压器高压侧额定电流的1.2倍整定..
例如:50A的变压器励磁额定电流的高电压侧,所述变压器被配置为50/5,其电流继电器应调整5A的值。
过电压保护设置为试验电压的1.1倍。
例如:当测试电压为39千伏时,显示器应调整为43千伏。
将分压器电缆连接到控制台上的高压两结接线柱上。
注意所有接地线必须连接牢固可靠..
激励电压连接到所述两个高压电流控制台终端电流互感器。
耐压时间设定:将时间继电器上的试验时间设定为要求的试验时间。
测试配线检查正确后,控制台断路器关闭。
如果调整器不处于零位置,则调整器将自动返回零。
不要打开主电源,调整反应堆的核心间隙,观察升降和净限保护功能是否正常。
关闭主电源,按下“升压”按钮,升压到电抗器获得数百伏特电压,通过改变气隙调节输出电压到最高,此时可调高电压,当电压达到测试电压值时,会自动承受定时,达到设定的耐压时间,设备自动将电压降至零。
切断主电源。
在试验过程中,有关人员应加强对被测设备的监测。
在出现异常现象时,应迅速降低电压调节器,同时断开电源。
电缆串联谐振交流耐压测试方法
电缆串联谐振交流耐压测试方法电缆串联谐振交流耐压试验方法有电缆测试超低频法,电缆测试振荡电压法和电缆测试谐振耐压法3种。
1、电缆测试的超低频方法一般的工频耐压测试中,电缆容量大,测试变压器容量大,现场需要大量的测试电源来为电缆提供无功功率。
因此,工频耐压测试不适用于该领域。
因此,必须使用超低频作为测试电源。
这样不仅可以减少测试变压器的容量,还可以更方便地操作现场测试。
但是,由于用这种方法检测出的绝缘缺陷不太有效,所以“方法”一词通常用于测试中适用的低压电缆。
2、电缆测试振荡电压的方法测试的原理是用直流给电缆充电。
电压达到一定值后,通过间隙释放电阻和电感,得到阻尼振荡电压,检查电缆的主绝缘和附件的绝缘缺陷。
该方法比直流耐压试验效果好,但振荡电压有衰减,不能满足长电缆的需要,存在高频电压对电缆的损坏较大的问题。
3、谐振耐压测试方法该方法能够满足高压大电流的测试要求。
根据调节方式的不同,将谐振耐压法分为感应调制法和频率调制法。
根据共振方式的不同,分为串联共振和并联共振。
电缆的可调电感谐振耐压用于调节电抗器的电感,使电抗器的电容器和电缆在电源频率(50Hz)下谐振,满足测试要求。
电缆的调频谐振耐压会改变测试电源的输出频率,使电抗器环路上具有固定的电感,然后被测产品出现谐振,以满足测试要求。
电缆串联谐振法是在测试变压器的电流满足测试要求,但电压没有达到测试电压时,将电抗器和测试产品串联进行测试。
当电路处于谐振状态时,测试产品之所以能够产生q倍谐振法,是因为在测试变压器的电压满足测试要求,但电流不满足要求时,电抗器与测试产品并联,使环路参数满足测试的谐振要求。
电抗器的感应电流补偿测试产品的电容器电流。
串联谐振法对容性试品交流耐压试验的方法及参数计算
串联谐振法对容性试品交流耐压试验的方法及参数计算
方法:
1.构建测试电路:将试品与一定频率交流电源和电流表连接,组成串
联谐振电路。
谐振电路由电源、交流电路、试品、电感和电容组成。
2.设置测试频率:根据试品的特性和所需测试的频率范围,选择合适
的交流电源频率。
3.调整电感和电容:根据试品的额定容值和测试频率,选择合适的电
感和电容,使得串联谐振电路在测试频率上达到谐振。
4.测试电流:通过交流电流表测量电路中的交流电流,并记录下来。
5.计算耐压值:根据谐振时的电感和电容值,可以计算出交流耐压值。
交流耐压值是试品能够承受的最高电压。
参数计算:
1.电感计算:电感的大小与试品的容值和频率有关。
根据串联谐振电
路的条件,可以通过以下公式计算电感值:
L=1/(4π^2f^2C)
其中,L为电感值,f为频率,C为试品的容值。
2.电容计算:电容的大小与试品的容值和频率有关。
可以根据以下公
式计算电容值:
C=1/(4π^2f^2L)
其中,C为电容值,f为频率,L为电感值。
3.耐压计算:根据谐振电路的条件,可以将谐振时的电感值和电容值代入以下公式计算耐压值:
V=2πfL
其中,V为耐压值,f为频率,L为电感值。
需要注意的是,在实际操作中应当注意电路的安全性,避免触电等事故发生。
同时,选用合适的频率范围和合适的仪器设备,以确保测试的准确性和可靠性。

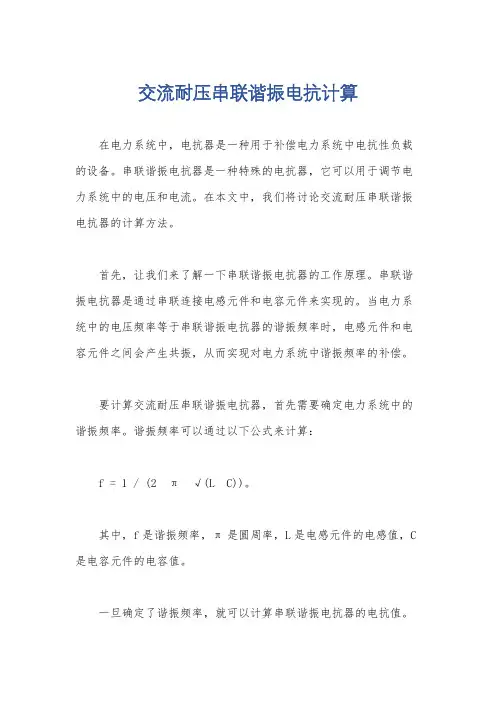

交流耐压串联谐振电抗计算
交流耐压串联谐振电抗计算
在电力系统中,电抗器是一种用于补偿电力系统中电抗性负载的设备。
串联谐振电抗器是一种特殊的电抗器,它可以用于调节电力系统中的电压和电流。
在本文中,我们将讨论交流耐压串联谐振电抗器的计算方法。
首先,让我们来了解一下串联谐振电抗器的工作原理。
串联谐振电抗器是通过串联连接电感元件和电容元件来实现的。
当电力系统中的电压频率等于串联谐振电抗器的谐振频率时,电感元件和电容元件之间会产生共振,从而实现对电力系统中谐振频率的补偿。
要计算交流耐压串联谐振电抗器,首先需要确定电力系统中的谐振频率。
谐振频率可以通过以下公式来计算:
f = 1 / (2 π √(L C))。
其中,f是谐振频率,π是圆周率,L是电感元件的电感值,C 是电容元件的电容值。
一旦确定了谐振频率,就可以计算串联谐振电抗器的电抗值。
串联谐振电抗器的电抗值可以通过以下公式来计算:
X = 2 π f L.
其中,X是串联谐振电抗器的电抗值,π是圆周率,f是谐振
频率,L是电感元件的电感值。
通过这些计算,我们可以确定交流耐压串联谐振电抗器的电抗值,从而实现对电力系统中谐振频率的补偿。
总之,交流耐压串联谐振电抗器在电力系统中起着重要的作用。
通过合适的计算方法,可以确定串联谐振电抗器的电抗值,从而实
现对电力系统中谐振频率的补偿,保证电力系统的稳定运行。

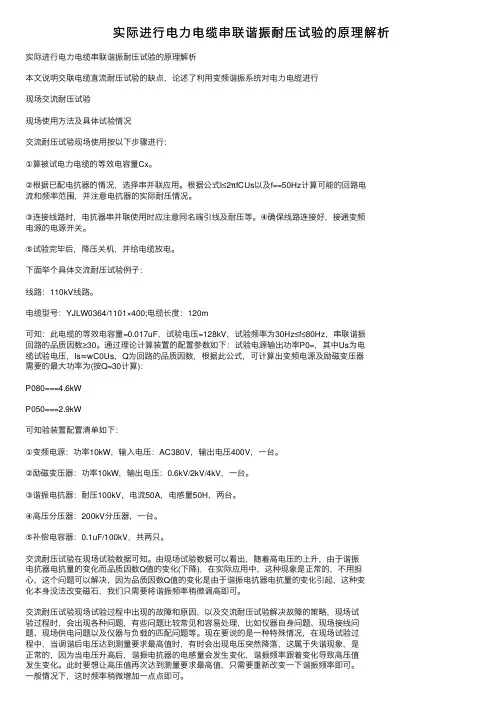

实际进行电力电缆串联谐振耐压试验的原理解析
实际进⾏电⼒电缆串联谐振耐压试验的原理解析实际进⾏电⼒电缆串联谐振耐压试验的原理解析本⽂说明交联电缆直流耐压试验的缺点,论述了利⽤变频谐振系统对电⼒电缆进⾏现场交流耐压试验现场使⽤⽅法及具体试验情况交流耐压试验现场使⽤按以下步骤进⾏:①算被试电⼒电缆的等效电容量Cx。
②根据已配电抗器的情况,选择串并联应⽤。
根据公式I≤2πfCUs以及f==50Hz计算可能的回路电流和频率范围,并注意电抗器的实际耐压情况。
③连接线路时,电抗器串并联使⽤时应注意同名端引线及耐压等。
④确保线路连接好,接通变频电源的电源开关。
⑤试验完毕后,降压关机,并给电缆放电。
下⾯举个具体交流耐压试验例⼦:线路:110kV线路。
电缆型号:YJLW0364/1101×400;电缆长度:120m可知:此电缆的等效电容量=0.017uF,试验电压=128kV,试验频率为30Hz≤f≤80Hz,串联谐振回路的品质因数≥30。
通过理论计算装置的配置参数如下:试验电源输出功率P0=,其中Us为电缆试验电压,Is≈wC0Us,Q为回路的品质因数,根据此公式,可计算出变频电源及励磁变压器需要的最⼤功率为(按Q=30计算):P080===4.6kWP050===2.9kW可知验装置配置清单如下:①变频电源:功率10kW,输⼊电压:AC380V,输出电压400V,⼀台。
②励磁变压器:功率10kW,输出电压:0.6kV/2kV/4kV,⼀台。
③谐振电抗器:耐压100kV,电流50A,电感量50H,两台。
④⾼压分压器:200kV分压器,⼀台。
⑤补偿电容器:0.1uF/100kV,共两只。
交流耐压试验在现场试验数据可知。
由现场试验数据可以看出,随着⾼电压的上升,由于谐振电抗器电抗量的变化⽽品质因数Q值的变化(下降),在实际应⽤中,这种现象是正常的,不⽤担⼼,这个问题可以解决,因为品质因数Q值的变化是由于谐振电抗器电抗量的变化引起,这种变化本⾝没法改变磁⽯,我们只需要将谐振频率稍微调⾼即可。
电缆串联谐振做电缆交流耐压试验方法
电缆串联谐振做电缆交流耐压试验方法电缆串联谐振做电缆交流耐压试验有:电缆试验超低频法、电缆试验振荡电压法、电缆试验谐振耐压法三大方法。
1、首先是电缆试验超低频法。
由于常用的工频耐压试验中,电缆容量大,试验变压器容量大、且需要现场提供相当大的试验电源,来给电缆提供无功功率,因此,工频耐压试验并不适用于现场。
所以就需要采用超低频作为试验电源,不仅可以让试验变压器的容量降低,而且在现场试验操作起来更简单,但由于此方法检测出的绝缘缺陷效果不太好,所以词方法一般在中低压电缆试验中应用。
2、然后是电缆试验振荡电压法。
试验原理是对电缆进行直流充电,电压达到一定值后,通过间隙对电阻电感放电,就得到一个阻尼振荡电压,以此检查电缆主绝缘和附件的绝缘缺陷。
这一方法要比直流耐压试验更有效,不过震荡电压存在衰减,不能满足长电缆的需要,且高频率电压对电缆有非常大伤害,这是这一方法存在的问题。
3、后是谐振耐压试验方法。
此方法可以满足高电压、大电流的试验要求。
谐振耐压法按调节方式分为调感式和调频式;按谐振方式分为串联谐振和并联谐振。
电缆调感式谐振耐压是经过调解回路电抗器的电感量,让电抗器和电缆的电容在工频(50Hz)下产生谐振,来达到试验要求。
电缆调频式谐振耐压是改变试验电源的输出频率,使回路中固定电感量的电抗器与试品产生谐振来达到试验要求。
电缆串联谐振法是当试验变压器的电流满足试验要求而电压达不到试验电压时,采用电抗器与试品串联的方式进行试验,当回路处于谐振状态时,试品上可以产生Q倍(Q为回路品质因数)的变压器输出电压,电源供给的能量仅仅是回路中消耗的有功功率。
电缆并联谐振法是当试验变压器的电压满足试验要求而电流达不到要求时,采用电抗器与试品并联的方式使回路参数满足谐振要求进行试验,此时电抗器的感性电流补偿试品的容性电流。
串联谐振耐压试验计算
串联谐振耐压试验计算分压器是串联谐振组成中的一部分,作用是采集当前谐振装置的一次侧有效电压值,用于控制和显示RLC电路的正常运行和相关电参量。
分压器与串联谐振试验装置并联后,电压经过精密采样电路到达低压臂,再由屏蔽导线输出显示到电压表。
其中很重要的一个参数就是分压比,分压比可以理解为一次电压与二次电压之比。
串联谐振耐压试验装置在设计时根据容量大小考虑到适用性和匹配性,有可能将分压器分成两节或者多节,在使用是可能会只用到一节,那么我们就要手动调整分压比。
简单的计算方法是:当前变比值/ 数量。
比如:默认变比是3000,由两节电抗器构成,那么使用单节分压器时需要手动将分压比改成1500,否则,显示电压是实际电压的2倍。
有些厂家在对电缆或者是变压器满载运行时,也无法达到目标电压,往往就是通过调整分压比。
而实际上电压是没有到达规程电压值,造成这种原因主要是内芯材料发热电阻变大。
严重时,还会冒烟,所以,在选购时应该注意。
必要时,实地考察工艺、细节。
其他更多:技术参数1、环境温度:-10~45℃2、工作湿度:≤90%3、海拔:≤2000M4、电源输入:220V±l0%单相输出0~220V(≤10KW)380V±l0%三相,50Hz输出0~400V5、额定试验容量:0~8000KVA6、谐振电压:0~1000KV7、频率调节范围:0.1~300Hz8、系统测量精度:0.5级9、频率调节分辨率:0.01Hz10、不稳定度:≤0.05%11、输出波形:正弦波12、波形畸变率:≤0.5%13、噪声:60dB14、电抗器Q值:30~200产品特点1、大屏幕显示试验数据、试验状态并有实时操作步骤指示功能。
2、能灵活整定试验电压、调频范围、加压时间。
3、试验结果能计算出被试品电容值并可打印。
4、体积小、重量轻、操作方便。
5、分辨率高、频率分辨率为0.01Hz,电压分辨率为0.01V。
6、安全可靠性高,系统具有过电压、过电流及放电保护功能,确保人身及设备安全。
串联谐振耐压试验方案
串联谐振耐压试验方案1. 引言嘿,朋友们!今天咱们聊聊串联谐振耐压试验。
这听起来是不是有点高深?别担心,咱们用通俗易懂的语言来剖析它,让你明白其中的奥妙。
说白了,这个试验就像是给电气设备做个“体检”,看看它们能不能顶得住电压的考验,毕竟谁也不想碰上“电力失控”的那一幕,对吧?在日常生活中,我们用电的频率可谓是如影随形,手机、电脑、冰箱……这些家伙都离不开电。
为了确保这些设备在高压下也能安安稳稳地工作,串联谐振耐压试验就应运而生了。
好比我们去医院做个全身检查,确保没有潜在的“病根”在作祟。
2. 试验目的2.1 保障设备安全首先,这个试验最重要的目的是保障设备的安全。
想象一下,如果设备在高压环境下出现问题,那可就得不偿失了。
试验可以帮助我们发现设备中潜在的缺陷,就像是医生发现了病人身体里的“小毛病”,早发现早治疗,避免日后大问题。
2.2 提高可靠性其次,通过这些试验,我们还能提高设备的可靠性。
咱们都希望用电的时候不出现闪断,安全第一嘛。
试验能让我们确保这些设备在各种情况下都能“坚如磐石”,避免在关键时刻掉链子。
3. 试验流程3.1 准备阶段在开始之前,我们得做好充分的准备。
首先,要检查试验设备,包括高压电源、测试仪器等等。
就像备战一样,设备是否状态良好直接影响到试验结果。
这时候,千万别马虎,要把每一个细节都考虑到位。
接着,要明确试验的目标。
你要清楚自己希望通过这次试验检测什么,是想查找绝缘层的情况,还是想确认设备的额定电压?有了明确的目标,试验才能事半功倍。
3.2 进行试验准备好一切后,试验就可以开始了。
首先,得给被测设备施加逐步上升的高压,确保设备能够耐受逐步增加的电压。
这一过程就像是在给设备“加压”,要缓慢而稳妥,绝不能心急火燎。
随着电压的逐步上升,大家可要仔细观察设备的状态。
任何异常现象,比如冒烟、噼啪声、灯闪烁等等,都得及时记录下来。
就像我们在生活中,发现家里电器有异常,第一反应就是要及时检查,别让问题变得更大。
电缆串联谐振耐压 参数计算
电缆串联谐振耐压参数计算以电缆串联谐振耐压参数计算为题,我们将探讨电缆串联谐振耐压的相关知识和计算方法。
电缆串联谐振耐压是指在电力系统中,为了保证电缆的安全运行,需要对电缆的耐压能力进行评估。
电缆在运行过程中会受到一定的电压作用,如果电压超过了电缆的耐压能力,就可能导致电缆击穿或损坏。
因此,对电缆的耐压能力进行准确的计算和评估非常重要。
我们需要了解电缆的一些基本参数。
电缆的耐压能力与电缆的绝缘材料、导体材料、电缆结构等因素密切相关。
绝缘材料一般采用聚乙烯、聚氯乙烯等,导体材料一般采用铜或铝。
电缆的结构包括导体、绝缘层、护套等部分。
在电缆串联谐振耐压的计算中,我们需要考虑以下几个参数:1. 电缆的额定电压(U0):这是指电缆能够安全运行的最高电压值。
电缆的额定电压一般由制造商在生产过程中确定,并在电缆上进行标注。
2. 电缆的额定电流(I0):这是指电缆能够承受的最大电流值。
电缆的额定电流一般由制造商在生产过程中确定,并在电缆上进行标注。
3. 电缆的谐振频率(f):这是指电缆在特定条件下的谐振频率。
电缆的谐振频率与电缆的长度、电缆的电感和电容等因素有关。
谐振频率的计算需要根据具体的电缆结构和参数进行。
4. 电缆的谐振电压(Ures):这是指电缆在谐振频率下的电压值。
电缆的谐振电压会影响到电缆的耐压能力,需要进行准确的计算和评估。
为了计算电缆的串联谐振耐压参数,我们可以采用以下步骤:1. 根据电缆的结构和参数,计算电缆的谐振频率(f)。
谐振频率的计算可以采用电缆的电感和电容进行计算。
2. 根据电缆的额定电压(U0)和额定电流(I0),计算电缆的谐振电压(Ures)。
谐振电压的计算需要考虑电缆的电感和电容等因素。
3. 将电缆的谐振电压(Ures)与电缆的额定电压(U0)进行比较。
如果谐振电压小于额定电压,则电缆的耐压能力较好;如果谐振电压大于额定电压,则电缆的耐压能力较差,可能需要采取相应的措施来提高电缆的耐压能力。
串联谐振法对容性试品交流耐压试验的方法及参数计算
串联谐振法对容性试品交流耐压试验的方法及参数计算——高电压技术部刘涛2012年11月30号受红云红河烟草(集团)有限公司的委托,进行红云红河集团管理总部10kV变电站进行电缆试验。
根据GB 50150-2006《电气装置安装工程电气设备交接试验标准》中规定进行了电缆绝缘电阻试验和交流耐压试验。
在进行交流耐压试验时试验方法与我之前从事的CVT试验升压虽然都是采用串联谐振升压方法,但是也有些许不同,下面简单说一下差异之处:①试验电压不同:CVT误差试验时,最高试验电压为额定电压1.05倍或1.2倍,而交流耐压试验电压更高可达2.5倍。
②试验频率不同:CVT误差试验,对试验频率有严格要求,即频率范围为(49.5-50.5)Hz,而橡塑电缆交流耐压试验频率范围更广为(20-300)Hz之间。
这主要因为CVT误差试验时频率会影响中间变压器的传变性能,从而影响整个CVT的误差。
③电压监测装置不同:CVT误差试验,其本身二次绕组输出电压,接入互感器校验仪可做监测电压用,而橡塑电缆耐压试验则采用专门的分压测量装置来监测电压。
④被试品不同:CVT作为被试品,一般其电容量都是固定值,比如说0.02、0.01、0.0075、0.005μF,而橡塑电缆电容量一般都是不固定的,而是跟电缆长度、绝缘介质等有关。
根据上述与之前CVT试验存在差异进行分析、总结交流耐压试验的原理以及举例说明橡塑电缆耐压试验的谐振电抗器选择匹配。
一串联谐振原理简述串联谐振是由R、L、C元件串联在电路中在一定条件下发生的一种特殊现象,其电路原理图如图1所示,我们按照图1来分析谐振发生的条件以及谐振时的电路特性。
被试品图1 串联谐振原理图1 串联谐振发生的条件在R 、L 、C 串联的电路中,在交流电压U 的作用下,回路的复阻抗为jX R X X j R CL j R Z C L +=-+=-+=)()1(ωω;X 为ω的函数,其变化趋势如图2所示,当0ωω<时,X <0,电路呈容性;当0ωω>时,X >0,电路呈感性;当0ωω=时,0100=-=CL X ωω, R Z =此时的电路为纯阻性电路,电流和电压同相,电路此时的工作状态称为谐振,由于这种谐振是发生在R 、L 、C 串联电路中的,所以称谓串联谐振。
串联谐振耐压频率及电流计算
串联谐振耐压频率及电流计算
华天电力专业生产串联谐振,接下来为大家分享串联谐振耐压频率及电流计算。
目前我们常见的交流试验装置分为三种:
1.工频交流耐压装置。
2.调感式串联谐振耐压装置。
3.调频式串联谐振耐压试验装置。
工频交流耐压装置由于体积庞大笨重,现场已很少使用,只有在10kV电压等级电气设备耐压试验时使用。
调感式因为其采用可调的铁芯气隙电抗器,缺点是噪音大、结构复杂、设备笨重所以也被舍弃。
IEC517和GB7674认为试验频率在10-300Hz范围内与工频电压试验基本等效,所以目前国内外大多采用了调频式(变频电源)串联谐振耐压装置。
f=1/2π√IC
在试验时,我们选择自动试验时,设置好试验频率范围、试验电压、电压变化步长、励磁变变比、分压器变比、试验时间等参数即可点击开始试验,自动找频,寻找谐振频率,当设备找到谐振频率时,开始自动升压至目标试验电压,达到目标电压后计时开始,时间到则自动降压停机。
当我们采用手动试验时,就要利用上面的公式先初步计算出频率,然后手动升压。
例如:某项耐压时,已知我们采用的某公司的电抗器的电感L=120H,测得电容
C=2.253uF(或者按照厂家提供的参数估算,大概0.3755uF/km),利用上述公式我们计算出f≈9.68Hz,该试验频率超出了我们的试验设备最低频率输出(10-300Hz),我们需要并联一台电抗器L=60H,这是重新计算后得出f=13.69,满足设备输出范围。
试验电流计算:
I=2πfcu/1000
试验电压52kV,由上式计算得出试验电流I=10.8A。
串联谐振耐压试验装置进行GIS现场交流耐压试验
串联谐振耐压试验装置进行GIS现场交流耐压试验在电阻、电感及电容所组成的串联电路内,当容抗XC与感抗XL相等时,即XC=XL,电路中的电压U 与电流I的相位相同,电路呈现纯电阻性,这种现象叫串联谐振。
当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R,电路中总阻抗最小,电流将达到最大值。
高压大电容量设备进行交流耐压试验时,试验变压器容量要求非常大,试验设备笨重,而应用串联谐振原理可以利用电压及容量小得多的设备产生所需的试验电压,满足试验要求。
下面给大家介绍一下串联谐振试验装置在各个领域的应用。
1.在电缆试验中的应用城乡电网中电缆的大量使用,其故障时有发生。
为保证交联电缆的安全运行,国家电网公司对电缆交接和预防性试验做出了新的规定,用交流耐压试验替代原来的直流耐压试验,以避免直流试验的累积效应对电缆造成损伤。
国际大电网会议(CIGRE)21.09工作组的建议导则提出高压挤包绝缘电缆的现场试验采用DAXZ串联谐振试验系统,频率范围为30~300Hz。
并在1997年发表的题为“高压橡塑电缆系统敷设后的试验”的总结报告中明确指出以下3条。
①由于直流电场强度按电阻率分布,而电阻率受温度等影响较大,同时耐压试验过程中,终端头的外部闪络引起的行波可能造成绝缘损坏。
②直流耐压试验在很高电压下,难以检出相间的绝缘缺陷。
③直流电压本身容易在电缆内部集起空间电荷,引起电缆附件沿绝缘闪络,因波过程还会产生过电压,这些现象迭加在一起,使局部电场增强,容易形成绝缘弱点,在试验过程中可能导致绝缘击穿,并可能在运行中引起事故。
很多电缆在交接试验中按GB50150-2006标准进行直流耐压试验顺利进行,但投运不久就发生绝缘击穿事故,正常运行的电缆被直流耐压试验损坏的情况也时有发生。
交流耐压试验因其电场分布符合运行实际情况,故对电缆的试验最为有效。
通常交流电力电缆的电容量较大,试验电流也很大,调感式设备的体积将非常巨大并且电感调节也很困难,而调频式装置则灵活性更强,更易于实现。
串联谐振交流耐压试验
串联谐振交流耐压试验电力工业是关系国计民生的基础产业,近年来人民的生活水平不断提高,用电需求量的不断增大,导致电力设备要承受高工作电压、电流的频繁作用,致使电力设备运行发生的事故中有很大一部分为绝缘故障。
任何电力故障或事故的发生都将影响到电力系统的正常运行和电力用户的正常生产和生活,将会给国民经济造成重大损失,带来不良社会影响。
电力系统中任一电压等级的电力变压器、气体绝缘开关、GIS、XLPE 交联电力电缆、互感器及套管等电力设备的安全运行,都是电力系统安全可靠运行的重要保障。
因此任何高压电气设备在投入电力线路运行之前必须进行耐压试验,为了确保高电压电力设备安全、稳定的运行,对其进行绝缘耐压性能检测是必不可少的步骤。
这样不仅可进一步提高我国电力电网供电的可靠性,避免或减少隐形绝缘故障停电事故的发生,而且将会提高我国电力设备的绝缘状况检测和故障诊断水平,具有重大的科学意义和现实意义。
传统的交流耐压试验电源采用模拟器件产生幅值、频率可调的正弦信号,由大功率三极管组成的多级放大电路得到大功率交流信号,这种电路设计复杂,不易维护,不能适应大范围应用。
由于电力电子技术的不断发展,数字控制芯片和大功率开关器件广泛应用逐渐取代了传统方法。
本文研究的调频式串联谐振交流试验装置是电力设施进行耐压试验必不可少的检验设备。
通过对电力设备进行耐压试验,可以确定设备内部的绝缘耐压性能及清洁度是否达到规定要求,设备的制造及性能良好与否。
该试验装置具有测试范围大、电源容量小、试验装置重量轻体积小、被测试品输出电压波形良好及试品击穿后能快速失谐保护等特点。
因此调频式串联谐振交流试验装置能够广泛应用于电力设备耐压值检测,有效地检验电气设备绝缘耐压性能,保证了电力设备安全稳定可靠运行。
交流耐压试验方法国内外发展现状根据电力设备的耐压等级检测方法,绝缘耐压试验分为直流耐压试验和交流耐压试验两种。
直流耐压试验把高压直流电源作为试验电源,输出预定的高电压等级来对一定长度电力电缆进行试验,在以前的电力电缆的耐压值检测都是采用这种方法。
电缆串联谐振做电缆交流耐压试验有几种方法?
电缆串联谐振做电缆交流耐压试验有几种方法?前言电力系统中常见的高压电缆具有良好的电绝缘性能,但长期在高温、高压、潮湿等恶劣环境中工作,会受到电气、热力、化学等多种因素的影响,导致电缆绝缘A型和B型故障,从而引发重点生产事故。
交流高压电缆耐性测试是评估电缆绝缘质量和把握电缆绝缘损坏趋势的紧要手段之一、本文将介绍电缆串联谐振法做电缆耐压试验的基本原理和几种方法。
基本原理电缆串联谐振法是测定高压电缆交流耐压强度的一种常用方法,基本原理是利用对电缆串联电感和电容所形成的串联谐振电路,当谐振频率等于测试电缆的绝缘损耗临界频率时,电流将在谐振电路中达到峰值,此时,测试电缆绝缘损耗以及绝缘强度最小值以及泄漏电流均值可测量出来。
整个测试装置紧要由高压电源、耐压表、电抗器、电容器、串联电缆(数目不等)和开关等构成。
串联谐振法的方法电缆交流耐压试验中,串联谐振法一般分为两种:单级谐振和多级谐振。
单级谐振法单级谐振法一般用于低压电缆交流耐压试验。
测试电缆通过串联电感和电容,形成一个谐振回路,从而得到测试电缆的绝缘损耗临界频率和绝缘强度最小值。
其测试装置简单、成本低、易于操作和维护,因此,被广泛应用于低压电缆的交流耐性测试。
多级谐振法多级谐振法一般用于高压电缆交流耐压试验。
测试电缆需要通过多个谐振回路,串联具有不同电容和电感的多个电缆,相较于单级谐振法,多级谐振法更加精准明确、敏感,能够更好的测试出高压电缆的绝缘损耗临界频率和绝缘强度最小值。
该测试方法需要多种不同参数值的元器件,且对操作人员的要求更高,但是,其测试精度高,适用于高压电缆压力测试。
其他相关方法串联谐振法是耐压试验中常用的方法之一,但并不是唯一的测试方法。
其他一些方法包括:—电流递增法—分层递增电压试验法—交流短路电流法这些方法与串联谐振法相比各有优势和缺点,应依据实际情况进行选择。
结论电缆串联谐振法是电缆交流耐压试验中的常用方法之一,其基本原理是利用对电缆串联电感和电容所形成的串联谐振电路,由此可以得到电缆的绝缘损耗临界频率和绝缘强度最小值。
电缆串联谐振交流耐压测试方法
电缆串联谐振交流耐压测试方法电缆串联谐振交流耐压测试是指在交流电缆系统的安装和运行过程中,通过对接地电缆的绝缘的串联谐振交流电压进行测试,以验证其绝缘性能是否符合要求的一种测试方法。
这种测试方法可以有效地判断电缆的绝缘质量,避免因为电缆绝缘损坏而造成电气事故。
下面将详细介绍电缆串联谐振交流耐压测试方法。
1.测试设备的准备-谐振电源:提供串联谐振交流电压的电源设备。
-负载电抗器:用于调节串联谐振电流的大小。
-高压检测仪表:用于检测电缆上的电压和电流。
-牵引电缆:用于将谐振电源和负载电抗器连接起来。
2.测试准备工作-将谐振电源的输入端和输出端连接好,确保其正常工作。
-将负载电抗器的输入端和谐振电源的输出端连接好,并根据需要进行调节。
-将负载电抗器的输出端和牵引电缆的一端连接好,另一端则连接到待测试的电缆上。
3.测试操作步骤-打开谐振电源,并设置好所需的串联谐振电压和频率。
-调节负载电抗器,使得负载电流达到测试要求。
-使用高压检测仪表对电缆的绝缘电压和电流进行监测,并记录下测试数据。
-根据测试结果判断电缆的绝缘性能是否符合要求。
4.测试注意事项-测试前需要对测试设备进行校验和保养,确保其正常工作。
-测试时应注意安全,避免电击和短路等事故的发生。
-测试时应严格按照要求进行操作,确保测试数据的准确性和可靠性。
-测试结束后应及时关闭设备,并对测试数据进行整理和分析。
总结:电缆串联谐振交流耐压测试方法是一种有效的测试手段,可以对电缆的绝缘性能进行评估和监测。
通过该测试方法可以发现电缆中可能存在的绝缘缺陷和故障,及时采取措施进行修复和更换,确保电缆系统的安全和可靠运行。
在实际的工程中,应根据具体的要求和情况,合理选择测试设备和参数,并严格按照标准操作进行测试,以获得准确可靠的测试结果。
串联谐振耐压试验原理讲解
串联谐振耐压试验原理讲解
1谐振耐压试验
谐振耐压试验是电子测试中常用的一种等离子体试验方法。
它是一种利用谐振器技术,结合测试电路来验证样品是否能够抵抗很高的频率偏离或脉冲电压的一项测试。
这种试验方法对于查验电气应用于电子产品、工艺品及其它种类制品是必不可少的。
2谐振耐压试验原理
谐振耐压试验的基本原理是在把样品安装在“T”形测试框中,施加一定频率的正弦交流电压,通过一个低阻抗补偿网络连接测试框内外之间,引入一定频率和幅度的正弦交流电压,用来激励框内外的等离子体产生强烈火花。
在此过程中,可以检测出被试样品对各种外界脉冲电压的抵抗能力,也可以用它来测量出具有良好绝缘性能的电铜线。
波形分析器可以检测出频率的偏离,电压的幅度以及其变化情况,用于发现短路等故障现象,从而分析它们的幅值大小、消耗的能量及持续的时间等参数,以此来判断产品的质量。
3注意事项
谐振耐压试验在进行时需要注意一些事项,首先,试验室中要有足够的安全保护。
其次,试验电路要完整,接触质量要好,接地对穿线要缩短,接触头表面要清洁,同时也要充分准备安全用品,如金属
护罩、雷电流继电器和火焰抑制器等。
最后,应6356坚持产品试验过程中严格遵守相应的安全规程,以保障测试人员及被测产品安全。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
图 1 串联谐振原理图 1 串联谐振发生的条件 在 R、L、C 串联 的电路中,在交流电 压 U 的作用下, 回路的复阻抗 为
Z R j (L 1 ) R j ( X L X C ) R jX ;X 为 的函数,其变化趋势如图 2 C
所示, 当 < 0 时, X<0, 电路呈容性; 当 > 0 时, X>0, 电路呈感性; 当 0 时, X 0 L
武汉拓普联合电力设备有限公司
根据铭牌参数以及 GB 50150-2006《电气装置安装工程 电气设备交接试验 标准》的要求,耐压试验电压为 2U0=2×8.7=17.4kV,耐压时间为 60min。计算 步骤如下: 1 在绝缘电阻测试时,同时测试被试品电容量 C=280nF; 2 估算回路电流 I 2fCU ,其中 f 为试验频率(初设为 50Hz) ,C 试品电 容量,U 为试验电压,则 I 2fCU 314 280 10 9 17.4 103 =1.52A; 3 回路电流为 1.52A>1A(电抗器额定电流),单节电抗器额定电压为 27kV >17.4kV,因此可选定使用两节电抗器并联方式; 4 频率验算:单节电抗器电感量为 95H,并联电感量为 47.5H,串联谐振条 件 2 LC 1 , 此时试验频率应该为 f
1 2 1 1 1 = =43.6Hz。 LC 6.28 47.5 280 10 9
5 回路电流验算:调节试验电源频率为 43.6Hz 时,17.4kV 时回路电流
I 2fCU 6.28 43.6 280 10 9 17.4 103 =1.33A<2A(电抗器并后,通流能
串联谐振法对容性试品交流耐压试验的方法及参数计算
2012 年 11 月 30 号受红云红河烟草(集团)有限公司的委托,进行红云红 河集团管理总部 10kV 变电站进行电缆试验。根据 GB 50150-2006《电气装置安 装工程 电气设备交接试验标准》中规定进行了电缆绝缘电阻试验和交流耐压试 验。 在进行交流耐压试验时试验方法与我之前从事的 CVT 试验升压虽然都是采用 串联谐振升压方法,但是也有些许不同,下面简单说一下差异之处:
力为 2A) 。 因此对该电缆试品可以选定 2 节电抗器并联作为谐振电抗器使用。如果在 第四步计算出频率大于 300Hz 时,要采取增大电感量方式来减小谐振频率(4 节 电抗器两两串联再并联,电感量为 95H) ,频率小于 20Hz 时,采取减小电感量方 式增大谐振频率(在原有电抗器上在并联 1 个或 2 个电抗器,则电感量为 31.7H 或 23.5H) ,然后再进行下一步验算,总之应遵循谐振频率在 20-300Hz 之间、电 抗器组合后每台电抗器耐受电压和电流均不大于其额定值的原则。
。
图 2 频率变化对 RLC 串联电路复阻抗影响 2 串联谐振时电路特性 当电路发生串联谐振时,存在如下关系式:
U RI ; ①U s R jL I ; ②U L j 1 I ; ③U C C 1 0; ④ L C
从上述 4 个公式可以得到以下结论: ㈠由①可知,电源施加全压全部落在回路电阻两端,回路呈纯阻性,回路电 流与施加电压同相位。
1 0 , Z R 此时的电路为纯阻性电路,电流和电压同相,电 0C
路此时的工作状态称为谐振,由于这种谐振是发生在 R、L、C 串联电路中的,所 以称谓串联谐振。 有公式 X 0 L 由 2f 可得,串联谐振时 f 0
1 2 可知串联谐振发生条件为 0 LC 1 。 0, 验时,最高试验电压为额定电压 1.05 倍或 1.2 倍,而交流耐压试验电压更高可达 2.5 倍。
2
试验频率不同:CVT 误差试验,对试验频率有严格要求,即频率范围 为 (49.5-50.5)Hz , 而 橡 塑 电 缆 交 流 耐 压 试 验 频 率 范 围 更 广 为 (20-300)Hz 之间。这主要因为 CVT 误差试验时频率会影响中间变 压器的传变性能,从而影响整个 CVT 的误差。
根据上述与之前 CVT 试验存在差异进行分析、 总结交流耐压试验的原理以及 举例说明橡塑电缆耐压试验的谐振电抗器选择匹配。 一 串联谐振原理简述 串联谐振是由 R、 L、 C 元件串联在电路中在一定条件下发生的一种特殊现象, 其电路原理图如图 1 所示, 我们按照图 1 来分析谐振发生的条件以及谐振时的电 路特性。
3
电压监测装置不同:CVT 误差试验,其本身二次绕组输出电压,接入 互感器校验仪可做监测电压用, 而橡塑电缆耐压试验则采用专门的分 压测量装置来监测电压。
4
被试品不同:CVT 作为被试品,一般其电容量都是固定值,比如说 0.02、0.01、0.0075、0.005μF,而橡塑电缆电容量一般都是不固定 的,而是跟电缆长度、绝缘介质等有关。
㈡由②③可知,电感元件与电容元件两端电压大小相等、方向相反,把电感 和电容看成一个组合元件的话,其端电压为 0。 ㈢电容电压落后于电源电压 90°,电感电压超前于电源电压 90°。 ㈣由④可知,整个电路复阻抗虚部 X 为 0,复阻抗的模最小,整个电路电流 在谐振时刻最大。
U L 1 L j ㈤用②除以①可得 L j , 可以看出在电感或电容两端的电压 US R R C 的 是施加电压 U s 1 L 倍,这也是串联谐振升压的基本原理。 R C
二 容性试品交流耐压时电抗器参数计算 以昆明烟厂电缆交流耐压试验为例说明电抗器参数计算,电缆参数如下: 型号 额定电压(U0/U) 制造厂 电抗器参数如下: 型号 额定电压 制造厂 RTXZ-54kVA/54kV 27kV 额定电流 额定电感量 1A 95H ZP-YJV22 8.7/15kV 安徽华能电缆(集团)有限公司
