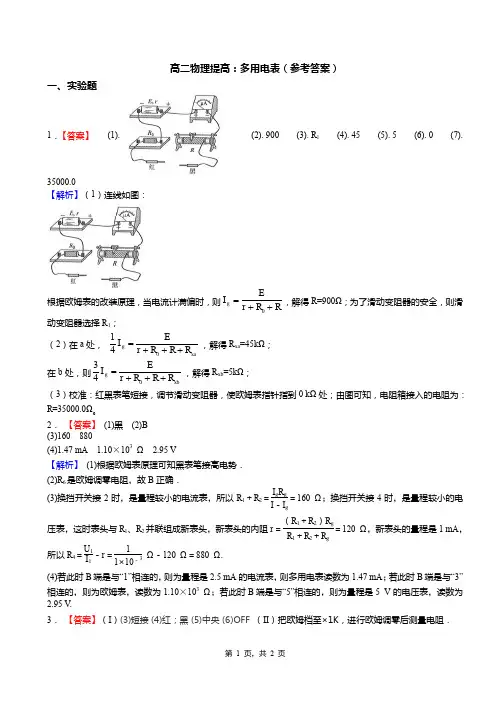

高二物理提高：多用电表(答案)
高二物理提高：多用电表（参考答案）一、实验题1． 【答案】(1). (2). 900 (3). R 1 (4). 45 (5). 5 (6). 0 (7). 35000.0【解析】（1）连线如图：根据欧姆表的改装原理，当电流计满偏时，则0g E I r R R=++，解得R=900Ω；为了滑动变阻器的安全，则滑动变阻器选择R 1； （2）在a 处，014g xaE I r R R R =+++，解得R xa =45kΩ； 在b 处，则034g xb E I r R R R =+++，解得R xb =5kΩ； （3）校准：红黑表笔短接，调节滑动变阻器，使欧姆表指针指到0 kΩ处；由图可知，电阻箱接入的电阻为：R =35000.0Ω。
2． 【答案】 (1)黑 (2)B(3)160 880(4)1.47 mA 1.10×103 Ω 2.95 V【解析】 (1)根据欧姆表原理可知黑表笔接高电势．(2)R 6是欧姆调零电阻，故B 正确．(3)换挡开关接2时，是量程较小的电流表，所以R 1＋R 2＝I g R g I －I g＝160 Ω；换挡开关接4时，是量程较小的电压表，这时表头与R 1、R 2并联组成新表头，新表头的内阻r ＝（R 1＋R 2）R g R 1＋R 2＋R g＝120 Ω，新表头的量程是1 mA ，所以R 4＝U 1I 1－r ＝11×10－3Ω－120 Ω＝880 Ω. (4)若此时B 端是与“1”相连的，则为量程是2.5 mA 的电流表，则多用电表读数为1.47 mA ；若此时B 端是与“3”相连的，则为欧姆表，读数为1.10×103 Ω；若此时B 端是与“5”相连的，则为量程是5 V 的电压表，读数为2.95 V.3． 【答案】（I ）(3)短接 (4)红；黑 (5)中央 (6)OFF （II ）把欧姆档至×1K ，进行欧姆调零后测量电阻．【解析】第一次测量时用×100挡，调零后测量时发现指针偏转角度太小，说明待测电阻阻值较大，应换一更大挡，所以，换×1k 的档位后重新进行欧姆调零，然后再重新测量．故答案为：把欧姆档至×1K ，进行调零后测量电阻．4． 【答案】（1）小 290 （2）准确【解析】⑴由闭合电路欧姆定律得0g g E I R r R =++，解得0g gE R R r I =--，因为式中电源电动势E 变小，内阻r 变大，故0R 将减小；因为该欧姆表的刻度是按电源电动势为 1.5V E =刻度的．测得某电阻阻值为300Ω，电流表中的电流E I R R Ω=+，其中欧姆表内阻g E R I Ω=．当电源电动势下降到 1.45V E '=时，欧姆表的内阻g E R I Ω''=，由闭合电路欧姆定律得E I R R Ω'=''+，解得290R '=Ω （2）该欧姆表换了一个电动势为1.5V ，内阻为10Ω的电池，调零后测量某电阻的阻值的测量结果准确，因为电源的内阻的变化，可以通过调零电阻的阻值的变化来抵消．5． 【答案】5.4；小于【解析】若选择开关处于“10 V ”挡，则电表的最小刻度为0.2 V ，此时读数为5.4 V ；若选择开关处于“×10”挡，欧姆表的中央刻度为15，此时指针指示未知但小于15，所以读数应该小于150 Ω，故小于200 Ω。
高中物理多用电表原理基础练习题(含答案)
高中物理多用电表原理基础练习题（含答案）一、单选题1．如图是多用电表的原理图，通过选择开关k分别与123456连，以改变电路结构，分别成为电流表、电压表及欧姆表，则下列说法正确的是（）A．当选择开关k分别与1、2相连时是电流表，与3、4相连是电压表，与5、6相连时是欧姆表B．当选择开关k分别与1、2相连时是电流表，与3、4相连是欧姆表，与5、6相连时是电压表C．作电流表时2比1量程大，作电压表时6比5量程大D．作电流表或电压表时电流从红表笔流进黑表笔流出，作欧姆表时电流从红表笔流出黑表笔流进2．多用电表在测量通过小灯泡的电流时，应选择下图中的哪种连接方式？（）A．B．C．D．二、实验题3．如图中，甲所示为某多用电表内部简化电路图。
藏同学想通过该多用表的欧姆挡测量量程为3V的电压表内阻，如图乙所示。
（1）主要步骤如下：①将选择开关拨到“×100”的欧姆挡上：①将两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻零刻度处；①将红表笔与待测电压表（选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相连，发现此时指针偏转角度很小；①换用（选填“×10”或“×1k”）欧姆挡重新后测量，发现此时指针偏转适中，记下电阻数值；①将选择开关调至空挡或交流电压最高挡后拔下表笔，将多用电表放回桌上原处，实验完毕。
（2）实验中表盘示数如图所示，则欧姆表的读数为Ω。
（3）此时电压表读数为V。
4．如图甲所示为多用电表的示意图，现用它测量一个阻值约为2000Ω的电阻，测量步骤如下：①调节指针定位旋钮，使电表指针停在 （填“电阻”或“电流”）的“0”刻度线； ①将选择开关旋转到电阻挡的 （填“×1”或“×10”或“×100”或“×1 k”）位置； ①将红、黑表笔分别插入“＋”“-”插孔，并将两表笔短接，调节 ，使电表指针对准 （填“电阻”或“电流”）的“0”刻度线；①将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为 Ω；①测量完毕，将选择开关旋转到 位置。

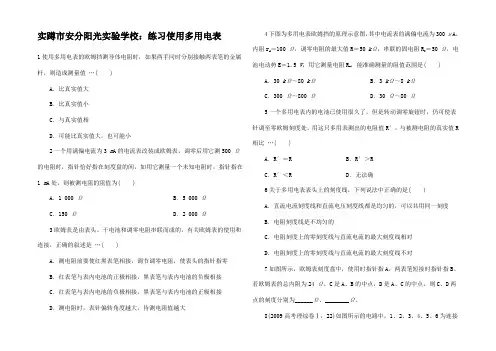

高中物理 2.9练习使用多用电表自我小测高二物理试题
实蹲市安分阳光实验学校：练习使用多用电表1使用多用电表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值…()A．比真实值大B．比真实值小C．与真实值相D．可能比真实值大，也可能小2一个用满偏电流为3 m A的电流表改装成欧姆表，调零后用它测500 Ω的电阻时，指针恰好指在刻度盘的间，如用它测量一个未知电阻时，指针指在1 m A处，则被测电阻的阻值为( )A．1 000 Ω B．5 000 ΩC．150 Ω D．2 000 Ω3欧姆表是由表头、干电池和调零电阻串联而成的，有关欧姆表的使用和连接，正确的叙述是…()A．测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相接C．红表笔与表内电池的负极相接，黑表笔与表内电池的正极相接D．测电阻时，表针偏转角度越大，待测电阻值越大4下图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻r g＝100 Ω，调零电阻的最大值R＝50 kΩ，串联的固电阻R0＝50 Ω，电池电动势E＝1.5 V，用它测量电阻R x，能准确测量的阻值范围是( ) A．30 kΩ～80 kΩ B．3 kΩ～8 kΩC．300 Ω～800 Ω D．30 Ω～80 Ω5一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处。
用这只多用表测出的电阻值R′，与被测电阻的真实值R 相比…()A．R′＝R B．R′＞RC．R′＜R D．无法确6关于多用电表表头上的刻度线，下列说法中正确的是( )A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用同一刻度B．电阻刻度线是不均匀的C．电阻刻度上的零刻度线与直流电流的最大刻度线相对D．电阻刻度上的零刻度线与直流电流的最大刻度线不对7如图所示，欧姆表刻度盘中，使用时指针指A，两表笔短接时指针指B。
若欧姆表的总内阻为24 Ω，C是A、B的中点，D是A、C的中点，则C、D两点的刻度分别为______Ω、________Ω。
(含答案)练习使用多用电表
练习使用多用电表」、基础知识（一）欧姆表原理（多用电表测电阻原理1、构造：如图所示，欧姆表由电流表G、电池、调零电阻R和红黑表笔组成.欧姆表内部：电流表、电池、调零电阻串联.部：接被测电阻R x.全电路电阻R总=&+只+「+ R x.2、工作原理：闭合电路的欧姆定律I = R+ R+ r+ R.3、刻度的标定:红黑表笔短接（被测电阻R x= 0）时，调节调零电阻偏，这一过程叫欧姆调零.R,使I = I g,电流表的指针达到满⑴当I = I g时,⑵当1 = 0时,R x = 0，在满偏电流I g处标为“ 0”. R x在1= 0处标为“S”.（图甲）（图乙）⑶当I =殳时, Rx= R g+R+ r，此电阻是欧姆表的内阻，也叫中值电阻.（二）多用电表的功能多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程•外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关,它的四周刻有各种测量项目和量程. 另外，还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔.表盘瞬姆调養钮1、测量小灯泡的电压和电流① 按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压.② 按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流.2、测量定值电阻① 根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针是否指欧 姆表的“ 0”刻度，若不指欧姆表的“ 0”刻度，调节欧姆表的调零旋钮，使指针指在欧 姆表的“ 0”刻度处;② 将被测电阻接在两表笔之间，待指针稳定后读数;③ 读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数 乘以倍率，即得测量结果;④测量完毕，将选择开关置于交流电压最高挡或“OFF ”挡.3、探索黑箱内的电学元件(三)多用电表使用注意事项(1) 表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“+”孔，黑表笔插入 “一”孔，注意电流的实际方向应为“红入”，“黑出”.(2) 区分“机械零点”与“欧姆零点”.机械零点是表盘刻度左侧的“整的是表盘下边中间的定位螺丝； 欧姆零点是指刻度盘右侧的“ 0”位置，调整的是欧姆挡的调零旋钮.(3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应红衷笔黒表笔0”位置，调量程的倍率．(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．(6)测电阻时每换一挡必须重新欧姆调零．(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡.长期不用，应把表内电池取出．四)多用电表对电路故障的检测高中阶段对电路故障的考查只限于断路和短路两种，且故障一般只有一处．(1)断路故障的检测方法①将多用电表拨到电压挡作为电压表使用．a、将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零, 说明电源损坏．b、在电源完好时，再将电压表与外电路的各部分电路并联.若电压表的示数为零,则说明该部分电路完好，若电压表示数等于电源电动势，则说明该部分电路中有断点．②将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开，然后接到红黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路．不能用欧姆表检测电源的情况．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，串联在电路中的电流表若示数不为零，故障应是短路五)欧姆表刻度盘特点及多用电表读数技巧1、欧姆表刻度盘不同于电压、电流刻度盘⑴左8右0:电阻无限大与电流、电压零刻度重合，电阻零与电流、电压最大刻度重合．(2)刻度不均匀:左密右疏．(3)欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率.电流、电压挡是量程范围挡. 4大角度偏”(因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧2、读数技巧 (1)欧姆表的读数估读.③ 电阻值等于指针示数与所选倍率的乘积.(2)测电压、电流时的读数，要注意其量程，根据量程确定精确度，精确度是 0.01时要估读到下一位，精确度是2、0.02、5、0.5时，不用估读到下一位.二、练习 考点一：对多用电表使用的考查1、 (2011 安徽理综 21( n ))(1)某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“X测量时指针偏转如图所示.请你简述接下来的测量操作过程：⑵接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图所示.其中电在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏, 大倍率a ”OO①为了减小读数误差，指针应指在表盘1 21到2的部分，即中央刻度附近.②除非指针所在刻度盘处每个小格表示1Q 时，要估读到下一位，其余情况都不用1、0.1、1 k ”挡位,④测量结束后，将选择开关旋到“ ”挡.压表内阻约为5 k Q,电流表内阻约为 5 Q 图中部分电路已经连接好，请完成实验电路的 连接.⑶图是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程•当转换开关S 旋到位置3时，可用来测量 __________________ ;当S 旋到位置 _______________ 时，可用来测答案(1)①断开待测电阻，将选择开关旋到“X 100”挡;②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“(2)如图所示(3) 电阻 1、2 1 2、多用电表表头的示意图如图所示.在正确操作的情况下:0 Q”③再接入待测电阻，将指针示数X100, 即为待测电阻阻值.量电流，其中S 旋到位置(1)所测电阻的阻值为 ______________ Q 如果要用此多用电表测量一个阻值约为电阻，为了使测量结果比较精确， 应选用的欧姆挡是 ___________________ (选填“X 42.0X 10 Q 的 10”、 “X 100”或 “X 1 k ”).(2)用此多用电表进行测量， 当选用量程为50 mA 的电流挡测量电流时,表针指于图示位流入电表. 答案(1)直流电压 1.20 V (2)直流电流 48 mA(3)电阻 1.6 k Q (4)改用“X 1 k ”倍率考点二对多用电表读数的考查如图所示为多用电表的刻度盘.若选用倍率为“X 100 ”的电阻挡测电阻时， 表针指示如图所示，则:(1)若选择开关的位置如 (2)若选择开关的位置如 (3)若选择开关的位置如 (4) 若选择开关的位置如正确操作步骤应该依次为:OH' 100 1(1—50丛/ f \2,5 ]0讯I ⑸ 500 V - @a 箭头所示,b 箭头所示,c 箭头所示,c 箭头所示, (5)全部测量结束后，应把选择开关拨到则测量的物理量是 则测量的物理量是 则测量的物理量是,测量结果为 ，测量结果为 ，测量结果为正确操作后发现指针的偏转角很小，那么接下来的或者(6)无论用多用电表进行何种测量(限于直流)，电流都应该从色表笔经 插孔重新欧姆调零读数 (5)0FF 挡交流电压最高挡(6)红正3、3 M “-f]fl訂 X Ik X 100x10 X I.......... . .. (V)置，则所测电流为mA ;当选用量程为 250 mA 的电流挡测量电流时，表针指于图测2.0 X 104 Q 电阻时应选"X 1 k ”的欧姆挡.（2）选50 mA 直流电流挡，则每一大格表示 10 mA ，每一小格表示1 mA ，测量的精确度为1 mA ,应估读到0.1 mA （此时为1/10估读）,指针对应的读数为 30.8 mA ;选择量程为250 mA 的电流挡，则每一大格表示 50 mA ,每一小格表示5 mA ,测量的精确度为5 mA ,应估读到1 mA （此时为1/5估读），指针对应的读数为 154 mA.⑶选择10 V 电压挡，则每一大格表示2 V ，每一小格表示0.2 V ，测量的精确度为0.2 V , 应估读到0.1 V （此时应为1/2估读），指针对应的读数为 6.2 V.(2)30.8(30.7 〜30.9 都正确)154 (3)6.2指针分别处于 a 、b 的位置，如图所示•若多用电表的选择答案 23.0解析 在读电压和电流时，要注意估读，而在读电阻时不用估读.5、（1）用多用电表的欧姆挡测量阻值约为几十千欧的电阻步骤，其中S 为选择开关，P 为欧姆挡调零旋钮.把你认为正确步骤前的字母按合理的示位置，则所测电流为mA.（3）当选用量程为 10 V 的电压挡测量电压时,表针也指于图示位置，则所测电压为V.解析（1）欧姆表读数：对应最上一行刻度值为15,倍率为"X 100”，读数为 1.5X 103 Q ；答案(1)1.5 X 103 X 1 k4、用多用电表进行了几次测量, 开关处于表格中所指的挡位,a 和b 的相应读数是多少？请填在表格中.R x ,以下给出的最可能的实现操作顺序填写在下面的横线上a.将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b .将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔d .旋转S 使其尖端对准欧姆挡X 100e .旋转S 使其尖端对准交流 500 V 挡，并拔出两表笔⑵下述关于用多用表欧姆挡测电阻的说法中正确的是(1)题目中要求测量几十千欧的电阻，所以应该选择X 1 k 的欧姆挡，再进行欧姆调零, 然后进行测量，最后将 S 旋至指向交流500 V 挡，拔出表笔，所以顺序为c 、 a 、b 、e •根据欧姆表的读数原理，可以得出欧姆表的读数为30 k Q.⑵指针偏角过大，说明电阻较小，所以应选择倍率较小的挡位, A 项正确；电阻的阻值 与电流的流向无关，所以红、黑表笔接反，不影响测量结果, B 项错误；不将被测电阻 与外电路断开，流经欧姆表的电流会影响读数甚至烧毁器材,C 项正确；只要不换挡位,就不用重新调零，D 项错误. 6、实验室新进了一批低电阻的电磁螺线管，课外活动小组的同学设计了一个试验来测量螺 线管的电阻•他们选择了多用电表、电流表、电压表、开关、滑动变阻器、导线和学生 电源等. (1)他们使用多用电表粗测螺线管金属丝的电阻，操作过程分以下三个步骤： ①将红表笔插入多用电表的 _____________________ (正、负)插孔、黑表笔插入多用电表的 (正、负)插孔；选择电阻挡“X 1”③把红、黑表笔分别与螺线管金属丝的两端相接，多用电表的示数如图所示，读数为Q.根据如图所示指针位置，此时被测电阻的阻值约为Q.A .测量电阻时，如果指针偏转过大，应将选择开关S 拨至倍率较小的挡位，重新调零后测量B .测量电阻时，如果红、黑表笔分别插在负、正插孔, 则会影响测量结果C .测量电路中的某个电阻，应该把该电阻与电路断开D .测量阻值不同的电阻时，都必须重新调零答案(1)c 、a 、b 、e 30 k (2)AC解析M U r・"imiE(2)根据多用电表示数，为了减小实验误差，并在实验中获得较大的电压调节范围，应从下图中的A、B、C、D四个电路中选择__________________________ 电路来测量金属丝电阻.-a------------——®-■—®__R__卜S £D(3)他们正确连接电路，接通电源后，调节滑动变阻器，发现电流始终无示数.请设计一种方案，利用多用电表检查电路故障并写出判断依据. (只需写出简要步骤)答案(1)①正负②将红、黑表笔短接，调节欧姆调零旋钮使指针指在电阻为零处(2)D (3)见解析解析(1)①将红、黑表笔分别插入多用电表的“ + ”、“一”插孔；选择电阻挡“X 1 ”②将红、黑表笔短接，调节欧姆调零旋钮使指针指在电阻为零处;③读数为4 Q.(2)滑动变阻器应选用分压式接法，由于金属丝电阻较小，因此应采用电流表外接法.故选D.(3)使用多用电表的电压挡位，接通电源，逐个测量各元件、导线上的电压，若电压等于电源电压，说明与多用电表并联的元件或导线有断路故障. 或使用多用电表的电阻挡位, 断开电路或拆下元件、导线，逐个测量各元件、导线上的电阻，若电阻为无穷大，说明该元件或导线有断路故障.考点三电学黑箱的探测(2012江苏单科10)如图所示的黑箱中有三只完全相同的电学元件, 对其进行探测. (1)在使用多用电表前，发现指针不在左边“0 ”刻度线处，应先调整题图中多用电表的（选填“ A ”、“ B ”或“ C ”）.Off f,_]j So — .I ■二 1025 -— 2」*mA(2)在用多用电表的直流电压挡探测黑箱 a 、b 接点间是否存在电源时， 一表笔接a ,另表笔应 ___________ (选填“短暂”或“持续”)接b ,同时观察指针偏转情况. ⑶在判定黑箱中无电源后，将选择开关旋至“X1”挡，调节好多用电表，测量各接点间的阻值.测量中发现，每对接点间正反向阻值均相等，测量记录如下表.两表笔分别 接a 、b 时，多用电表的示数如图所示. 请将记录表补充完整，并画出一种可能的电路两表笔接的接点多用电表的示数a 、b Qa 、c 10.0 Qb 、c15.0 Q解析(1)多用电表使用前应进行机械调零，机械调零装置为A.(2)使用多用电表进行测量时，为保证电表不被损坏往往要进行试触，即让两表笔进行短暂接触，观察指针偏转情况，若持续接触则有可能损坏电表.7、 小明使用多用电表5.0 Q,AQ O■間]1 Ip(3) 黑箱中无电源且每对接点间正反阻值相等，由多用电表读数可知所缺数据为由a 、b 间电阻为 5.0 Q, a 、c 间为10.0Q, b 、c 间为 15.0 Q 知, 电路为a 、b 间5.0 Q“1 X 1.5 故 R 12=Q= 0.6 Q.1 + 1.5考点四 用多用电表检查电路故障如图所示是某同学连接的实验实物图，合上开关后，发现列两种方法检查故障：的电阻与a 、c 间10.0 Q 的电阻串联而成, 电路图如图所示. 答案 (1)A (2)短暂 8、(2012全国22)在黑箱内有一由四个阻值相同的电阻构成的串并联电路， 个接线柱1、2和3.用欧姆表测得1、2接线柱之间的电阻为 1 Q, 黑箱面板上有二2、 3接线柱之间的电阻为1.5 Q, 1、3接线柱之间的电阻为 2.5 Q. ⑴在图所示的虚线框中画出黑箱中的电阻连接方式;(2)如果将1、3接线柱用导线连接起来,答案 (1)见解析图 (2)0.61、2接线柱之间的电阻为Q.解析(1)根据已知1、2间电阻为1 Q, 2、3间电阻为1.5 Q ,1、3间电阻为2.5 Q,可画出电阻的连接方式如下:1 =q in 20Ifl|=CZ=:d1 in(2)若将1、3接线柱用导线连接起来，则等效电路图为:9、A 、B 灯都不亮.他采用下(1)用多用电表的直流电压挡进行检查:①那么选择开关应置于下列量程的③该同学测试结果如下表所示， 根据测试结果，可以判定故障是 设只有下列中的某一项故障 )测试点 a 、bC 、bC 、dd 、f电压表示数有示数有示数无示数有示数B .灯B 短路C . C 、d 段断路AB . 10 VC . 50 VD . 250V②在测试a 、b 间直流电压时，红表笔应接触.（填a 或b ）(2)用欧姆挡检查：①测试前，应将开关 S.(填“断开”或“闭合”).测量点C 、dd 、ee 、f表针偏转情况A.灯A 断路 B .灯B 断路 ②测量结果如下表所示，由此可以断定故障是C •灯A 、B 都断路D . d 、e 间导线断路解析(1)①总电动势为6 V ，故选10 V 量程即可.②红表笔接高电势，即a 端.③综合判断：用电器两端有电压为断路，无电压为短路或完好，电源两端无电压为损坏, 有电压为完好，故选D.(2)①测电阻前应断开开关(断开电源).②C 、d 间有阻值，说明灯 A 完好. d 、e 间无电流(电阻8),说明d 、e 断路.e 、f 间有阻值，说明B 灯完好.选D.答案⑴①B ②a ③D (2)①断开②D10、某班同学在做“练习使用多用电表”的实验. (1)某同学用多用电表的欧姆挡测量电阻R x 的阻值，当选择开关置于欧姆挡“X100”的位置时，多用电表指针示数如图所示，此被测电阻的阻值约为Q.挡.(用字母序号表示)A.灯A 断路 D . d 、f 段断路⑵某同学按如图所示的电路图连接元件后，闭合开关S,发现A、B灯都不亮.用多用电表的欧姆挡检查电路的故障. 检查前，应将开关S __________________ •(填“闭合”该同学或“断开”)(3)若(2)中同学检查结果如下表所示，由此可以确定测试点b、f b、e b、d d、e 多用电表示数无穷大无穷大500 Q无穷大B .灯B断路A.灯A断路C .灯A、B都断路D. d、e间导线断路答案(1)2.6 k(或2.6X 103 2 600) (2)断开(3)D解析(1)欧姆表测电阻的测量值等于读数乘以倍率.⑵用欧姆挡检查电路需将电路断开.(3)b、f之间电阻无穷大说明b、f间有断路，b、e之间电阻无穷大说明b、e间有断路,d、e之间电阻无穷大说明d、e间有断路，b、d间电阻有一定的数值，说明b、d间没有断路，所以断路在d、e之间.。
高二物理寒假作业同步练习题：闭合电路欧姆定律和多用电表
1、甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k ”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是( ) A ．甲选挡错误，而操作正确 B ．乙选挡正确，而操作错误 C ．甲选挡错误，操作也错误 D ．乙选挡错误，而操作正确 【答案】D【解析】在使用多用电表的欧姆挡时一定要先进行欧姆调零，再测量；同时为了减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位．2、(多选)在如图所示电路中，电源电动势E 和内阻r 均为定值，当外电路电阻R 发生变化时，回路电流I 、路端电压U 、内电压U ′都将随之发生变化，下列图象能正确表示其变化规律的是( )【答案】AB【解析】由闭合电路欧姆定律得I ＝ER ＋r ，可知I 随R 的增大单调递减，但不是线性变化，A 正确；由U ＝E －Ir ＝E －Er R ＋r ＝RE R ＋r ，变形可得U ＝E 1＋r R ，利用数学知识可知B 正确，D 错误；由U ′＝Ir ＝rER ＋r ，可知C错误。
3、如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度的45处．现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为( ) A ．4R B ．5R C ．10R D ．16R【答案】D【解析】当进行电阻调零时，根据闭合电路的欧姆定律，此时欧姆表满偏，即I g ＝ER 内.当测量电阻值为R 的电阻时，有4I g 5＝E R 内＋R .设待测电阻的阻值为R ′，则有I g 5＝ER 内＋R ′.联立以上各式解得R ′＝16R ，故选项D 正确．4、在如图所示的电路中，当滑动变阻器的滑动片向下移动时，关于电灯L 的亮度及电容器C 所带电荷量Q 的变化判断正确的是( )A ．L 变暗，Q 增大B ．L 变暗，Q 减小C ．L 变亮，Q 增大D ．L 变亮，Q 减小【答案】B【解析】滑动变阻器滑片向下移动时，R 2变小，R 总变小，I 总变大，路端电压变小，U L 变小，I L 变小，L 变暗，因I 总变大，I L 变小，则I R 1变大，U R 1变大，故U C ＝U R 2变小，再由Q ＝CU C 可知Q 减小，故只有B 正确．5、如图所示，直线A 为电源的U -I 图线，直线B 和C 分别为电阻R 1和R 2的U -I 图线，用该电源分别与R 1、R 2组成闭合电路时，电源的输出功率分别为P 1、P 2，电源的效率分别为η1、η2，则( )A ．P 1>P 2B ．P 1<P 2C ．η1>η2D ．η1<η2【答案】C【解析】由直线A 可知，E ＝6 V ，r ＝1 Ω，由直线B 、C 可知，R 1＝2 Ω，R 2＝0.5 Ω，P 1＝(E r ＋R 1)2·R 1＝8 W ，η1＝R 1r ＋R 1＝23，P 2＝(E r ＋R 2)2R 2＝8 W ，η2＝R 2r ＋R 2＝13，故有P 1＝P 2，η1>η2，只有C 正确．6、如图所示的电路中，电源电动势为6 V ，当开关S 接通后，灯泡L 1和L 2都不亮，用电压表测得各部分电压是U ab ＝U ad ＝6 V ，U cd ＝U bc ＝0，经检查，各段导线以及导线与各元件的连接处良好，由此可判定( )A ．开关S 处接触不良B ．L 1的灯丝烧断了C ．L 2的灯丝烧断了D ．变阻器R 断路 【答案】B【解析】U ab 有示数，则说明开关S 接触良好，A 错误；U ad 有示数，则说明灯泡L 1之外电路无断路，C 、D 错误；U cd ＝U bc ＝0，则说明灯泡L 1断路，故B 正确。
高二物理多用电表测试
第八节、多用电表同步测试题一选择题1.如图所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300A μ，内阻100g R =Ω.调零电阻最大值50R K =Ω，串联的固定电阻050R =Ω.电池电动势 1.5E V =，用它测量电阻x R ，能准确测量的阻值范围是A 、30K Ω～80K ΩB 、3K Ω～8K ΩC 、 300Ω～800ΩD 、30Ω～80Ω2.用多用电表测直流电压U 和测电阻R 时，若红表笔插入多用表的（＋）插孔，则( )A.测U 时电流从红表笔流入多用表，测R 时电流从红表笔流出多用表B.测U 、R 电流均从红表笔流入多用表C.测U 、R 电流均从红表笔流出多用表D.测时U 电流从红表笔流出多用表，测R 时电流从红表笔流入多用表 3.如图所示将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关至于欧姆档，用光照光敏电阻时，表针的偏角为θ；先用手掌挡住部分光线，表针的偏角为θ'，则可判断 （ ）Ａ．θ'=θ Ｂ．θ'＜θ Ｃ．θ'＞θ Ｄ．不能确定4. 用欧姆表测一个电阻R 的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度的正中间，可以确定 （ ）A.150R =ΩB. 1500R =ΩC. 1000Ω＜R ＜1500ΩD. 1500Ω＜R ＜2000Ω 5.实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似.现将多用电表转换开关拨到R ×100Ω挡，分别测它们的正负电阻加以鉴别：测甲元件时，0.5R R K ==Ω正反；测乙元件时，0.5R K =Ω正，100R K =Ω反；测丙元件时，开始指针偏转到0.5K Ω，接着读数逐渐增大，最后停在100K Ω上.则甲、乙、丙三个元件分别是( )A.电容、电阻、二极管B.电阻、电容、二极管C.电阻、二极管、电容D.二极管、电阻、电容R X图A-3二、填空题6.有一内阻未知（约25K Ω ~ 35K Ω）、量程未知（约25V ~ 35V ），共有30个均匀小格的直流电压表 ○V ． （1）某同学在研究性学习过程中想通过上述电压表测量一个多用表中欧姆档的内部电源的电动势，他们从多用表刻度盘上读出电阻刻度中间值为30．A ．请你将他们的实验电路连接起来．他们在实验过程中，欧姆档的选择开关拨至倍率“×_______” ．B ．在实验中，同学读出电压表的读数为U ，欧姆表指针所指的刻度为n ，并且在实验过程中，一切操作都是正确的，请你导出欧姆表电池的电动势表达式．（2）若在实验过程中测得该电压表内阻为30K Ω，为了测出电压表的量程，现有下列器材可供选用，要求测量多组数据，并有尽可能高的精确度． 标准电压表○V 1：量程3V ，内阻3K Ω 电流表○A ：量程0~3A ，内阻未知 滑动变阻器：总阻值1K Ω 稳压电源E ：30V ，内阻不能忽略 电键、导线若干A ．在右边方框中画出实验电路图B ．选用记录数据中任一组，写出计算量程的表达式g U = ______________． 式中各字母的意义是：____________________________________________．7.如图A-3所示，一只黑箱有A 、B 、C 三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和多用红表黑表电压测得的阻值都填入了下表．由表中的数据可以判定:（1）电阻接在______________两点间，阻值为________________Ω_．（2）二极管接在_________________两点间，其中正极接在_________________点．二极管的正向阻值为____________Ω，反向阻值为_____________Ω_．8.使用中值电阻为25Ω（×1档）的多用电表测量两个定值电阻1R和2R，（已知1R和2R的阻值分别约为20Ω和30KΩ,在下列各项操作中选出尽可能准确地测量各阻值、并符合多用电表使用规则的操作：A.转动选择开关使其尖端对准“×1k”档B.转动选择开关使其尖端对准“×100”档C.转动选择开关使其尖端对准“×10”档D.转动选择开关使其尖端对准“×1”档E.转动选择开关使其尖端对准“OFF”档F.将两表笔分别接触R1两端，读出R1的阻值后，随即断开H.将两表笔短接，调整欧姆调零旋钮，使指针指到O欧姆位置。
2023-2024学年高二上物理：实验：练习使用多用电表(附答案解析)
第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。
A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。
现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。
已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。
为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。
经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。
多用电表的使用经典练习题(含答案)
(时间：60分钟)1．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是()A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确答案 D解析在使用多用电表的欧姆挡时一定要先进行欧姆调零，再测量；同时为了减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位．2．用多用电表的欧姆挡(×1 kΩ)检验性能良好的晶体二极管，发现多用电表的指针向右偏转的角度很小，这说明()A．二极管加有正向电压，故测得电阻很小B．二极管加有反向电压，故测得电阻很大C．此时红表笔接的是二极管的正极D．此时红表笔接的是二极管的负极答案BC3．关于多用电表表面上的刻度线，下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度盘B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应答案ABC解析多用表中，直流电流和电压刻度是均匀的，但电阻刻度不均匀，A、B选项正确；电阻零刻度对应I g.电阻∞刻度线对应I＝0，故C选项正确．4．如图2124所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：图2124(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k ”)．(2)用此多用电表进行测量，当选用量程为50 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA ；当选用量程为250 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.(3)当选用量程为10 V 的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V.答案 (1)1.5×103 ×1 k (2)30.8(30.7～30.9都正确) 154 (3)6.2解析 (1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103 Ω；测2.0×104 Ω电阻时应选“×1 k ”的欧姆挡．(2)选50 mA 直流电流挡，则每一大格表示10 mA ，每一小格表示1 mA ，测量的精确度为1mA ，应估读到0.1 mA(此时为110估读)，指针对应的读数为30.8 mA ；选择量程为250 mA 的电流挡，则每一大格表示50 mA ，每一小格表示5 mA ，测量的精确度为5 mA ，应估读到1mA(此时为15估读)，指针对应的读数为154 mA. (3)选择10 V 电压挡，则每一大格表示2 V ，每一小格表示0.2 V ，测量的精确度为0.2 V ，应估读到0.1 V(此时应为12估读)，指针对应的读数为6.2 V . 5．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100 Ω”的挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：A ．将两根表笔短接B ．将选择开关拨至“×1 kΩ”挡C ．将选择开关拨至“×10 Ω”挡D ．将两根表笔分别接触待测电阻的两端，记下读数E ．调节调零电阻，使指针停在0 Ω刻度线上F ．将选择开关拨至交流电压最高挡上将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确，上述D 步骤中，指针偏转情况如图2125所示，则此未知电阻的阻值是R x ＝________.图2125答案CAEDF160 Ω6．在练习使用多用电表的实验中(1)某同学连接的电路如图2126所示图2126①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是__________的电阻；③若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是__________两端的电压．(2)在使用多用电表的欧姆挡测量电阻时，若()A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 ΩD．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大答案(1)①R1②R1和R2串联③R2(或电源的路端电压)(2)D解析(1)①当多用电表选择开关尖端对准直流电流挡时，电流表与R1串联，此时电流表测得的是通过R1的电流．②切断电路，选择开关尖端对准欧姆挡时，测得的是R1和R2的串联总电阻．③选择开关尖端对准直流电压挡，闭合开关，且滑动变阻器的滑片移至最左端时，电阻R1被短路，此时多用电表示数等于电阻R2两端的电压，也等于电源的路端电压．(2)双手捏住两表笔金属杆时，测量值为被测电阻与人体电阻的并联阻值，应偏小，A错误；测量时指针若向左偏离中央刻度过大，应增大倍率，B错误；选择开关对应“×10”倍率时，指针位于20与30正中间时，测量值应小于250 Ω，C错误；电池用时间太久，电动势减小，虽然完成调零，但中值电阻偏小，测量时读数将比真实值偏大，D正确．图21277．用如图2127所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电表的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”、“－”插孔的表笔短接，旋动部件______．使指针对准电阻的________(选填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC解析用多用电表测量电阻时，在测量之前就要观察指针是否在零刻度线上，若指针不在零刻度线上，用螺丝刀小心旋动指针定位螺丝S，使指针对准电流的“0刻线”．然后旋动选择开关K，选择量程，再将两表笔短接，调整调零电阻的旋钮T，使指针对准满偏刻度(即电阻的“0刻线”)，接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接，测量被测电阻的阻值．若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，例如，本题就要从“×100”挡位更换到“×1 k”挡位.图21288．如图2128所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．下列选项中符合操作规程的是()A ．直流10 V 挡B ．直流0.5 A 挡C ．直流2.5 V 挡D ．欧姆挡答案 A 解析 因为被检测的电路为含电源电路，所以选用欧姆挡一定不行．由于电路中电源电动势为6 V ，所以选用直流2.5 V 挡也不安全．估测电路中电流的最大值可能为I m ＝E R 2＝65A ＝1.2 A ，所以选用直流0.5 A 挡也不对，只能选用直流10 V 挡．故正确答案为A.图21299．如图2129所示为一电路板示意图，a 、b 、c 、d 为接线柱，a 、d 与220 V 的交流电源连接，ab 间、cd 间分别连接一个电阻，现发现电路中没有电流，为检查电路故障，用一多用电表的交流电压表分别测得b 、d 两点以及a 、c 两点间的电压均为220 V ，由此可知( )A ．ab 间电路通，cd 间电路不通B ．ab 间电路不通，bc 间电路通C ．ab 间电路通，bc 间电路不通D ．bc 间电路不通，cd 间电路通答案 C解析 测量ac 时电压为220 V ，说明abc 这一段电路某点断路，测bd 时电压为220 V ，说明bcd 间某点断路，显然，这两种情况综合的结果便是bc 断路．故选C.图2121010．如图21210所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明__________________可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．答案 (1)电压 欧姆(2)开关或连接点5、6(3)①调到欧姆挡②将红黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．如果电阻无穷大，表明小灯泡有故障．解析(1)当连接点1、2已接好时，电路中已有电压存在，故需用电压挡来检测电路．当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过测各段电路的电阻是否异常，故采用欧姆挡．(2)当电路中两点间有电压时，这表明在此两点之外的电路与电源两极是连通的．当测出两点间电压等于电源电压而又确定电路故障是断路引起时，就可以确定断路位置在此两点之间．11．在黑箱内有一由四个阻值相同的电阻构成的串、并联电路，黑箱面板上有三个接线柱1、2和3.用欧姆表测得1、2接线柱之间的电阻为1 Ω，2、3接线柱之间的电阻为1.5 Ω，1、3接线柱之间的电阻为2.5 Ω.(1)在虚线框中画出黑箱中的电阻连接方式；(2)如果将1、3接线用导线连接起来，1、2接线柱之间的电阻为________Ω.答案(1)见解析(2)0.6解析(1)三次测量电阻不同，三个接线柱里电阻连接肯定不是对称关系，电阻连接方式如图所示，每个电阻为1 Ω.(2)如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻可等效为1 Ω电阻和1.5 Ω电阻并联，阻值为0.6 Ω.。
高考真题中欧姆表原理的测试
高考真题中欧姆表原理的测试例1（2017年全国Ⅲ卷23题）图（a）为某同学组装完成的简易多用电表的电路图。
图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω。
虚线方框内为换挡开关，A端和B端分别与两表笔相连。
该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5mA挡，欧姆×100 Ω挡。
（1）图（a）中的A端与______（填“红”或“黑”）色表笔相连接。
（2）关于R6的使用，下列说法正确的是_______（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）根据题给条件可得R1+R2=______Ω，R4=_______Ω。
（4）某次测量时该多用电表指针位置如图（b）所示。
若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________。
（结果均保留3位有效数字）例2（2015年上海高考27题）如图是一个多用表欧姆档内部电路示意图。
电流表满偏电流0.5mA、内阻10Ω；电池电动势1.5V、内阻1Ω；变阻器R0阻值0-5000Ω。
（1）该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零。
调零后R0阻值将变________（选填“大”或“小”）；若测得某电阻阻值为300Ω，则这个电阻的真实值是________Ω。
（2）若该欧姆表换了一个电动势为1.5V，内阻为10Ω的电池，（3）调零后测量某电阻的阻值，其测量结果________（选填“偏大”、“偏小”或“准确”）。
高二物理 多用电表 习题及答案解析
多用电表一、选择题1．用多用电表欧姆档测电阻时，下列说法中正确的是（）A．测量前必须欧姆调零，而且每测一次电阻都要重新欧姆调零B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C．待测电阻若是连在电路中，应当把它先与其他元件断开后再测量D．使用完毕应当拔出表笔，并把选择开关旋到直流电压最高2．关于多用电表表盘上的欧姆挡刻度线，下列说法中正确的是（）A．零欧姆刻度线与电流零刻度线重合B．零欧姆刻度线与电流表满偏电流刻度线重合C．欧姆刻度是不均匀的，欧姆值越大，刻度线越密D．欧姆刻度是不均匀的．欧姆值越小，刻度线越密3．下列说法中正确的是（）A．欧姆表的每一挡的测量范围都是0～∞B．用不同挡的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻，指针越接近刻度盘中央时，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小4．用多用电表测量电阻时，下面注意事项错误的是（）A．测量电路中某个电阻的阻值时，一定要把该电阻与其他的元件断开后才能测量B．测量时红、黑表笔不能接错C．测量时手不要与表笔的金属杆接触D．测量时要选择适当的量程，应使电表的指针在中央刻度的附近，否则要改变量程，每次更换量程，都要重新进行欧姆调零5．调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转的角度极小，下列正确的判断和做法是（）A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准确一些，应换用“×1”挡，重新调零后再测量D．为了把电阻测得更准确一些，应换用“×100”挡，重新调零后再测量6．(2015 北京西城区二模)如图是一个多用电表的简化电路图。
S为单刀多掷开关，通过操作开关，接线柱O可以接通1，也可以接通2、3、4、5或6。
下列说法正确的是（）A．当开关S分别接1或2时，测量的是电流，其中S接1时量程较大B．当开关S分别接3或4时，测量的是电阻，其中A是黑表笔C．当开关S分别接5或6时，测量的是电阻，其中A是红表笔D．当开关S分别接5和6时，测量的是电压，其中S接5时量程较大7．（2016 铜仁市模拟）学生实验中使用的双量程电流表内是采用如图所示的环形分流电路。
多用电表与欧姆表的使用----高中物理模块典型题归纳(含详细答案)
多用电表与欧姆表的使用----高中物理模块典型题归纳（含详细答案）一、单选题1.用多用表测直流电压U、直流电流I和电阻R时，若红表笔插入多用表的正（+）插孔，黑表笔插入多用表的负（﹣）插孔，则（）A.测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流出多用表B.测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流入多用表C.测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流入多用表D.测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流出多用表2.如图是一个将电流表改装成欧姆表的电路示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（）A.16RB.10RC.5RD.4R3.如图为多用电表的内部结构图，开关s接____时，电表作为较小量程的电流表使用．（）A.1B.2C.4D.64.如图所示，电流表事先已经接好，拿电压表的K接线柱去分别试触b、c两点，电流表示数分别为0.04A和0.03A，电压表示数分别为2.9V和3V．则待测电阻的真实值应为（）A.比100Ω略大一些B.比100Ω略小一些C.比72.5Ω略大一些D.比72.5Ω略小一些5.关于欧姆表及其使用中的问题，下列说法中正确的是（）A.接欧姆表内电源负极的应是黑表笔B.换挡后，都要重新调节调零电阻，使指针指到满刻度C.表盘刻度最左边所表示的电阻阻值的零D.表盘上所标明的电阻阻值刻度是均匀的6.如图所示为一个多量程多用电表的简化电路图．单刀多掷开关S可以与不同接点连接．下列说法正确的是（）A.当S接1或2时为直流电流档，接1时量程较小B.当S接1或2时为直流电压档，接1时量程较大C.当S接3或4时为直流电流档，接3时量程较大D.当S接5或6时为直流电压档，接5时量程较小7.多用表欧姆档内部等效简化电路图正确的是（）A. B. C. D.8.用多用电表的欧姆档测量一晶体二极管的正向和反向电阻，指针偏转情况如图甲、乙所示．图中a、b是多用表的两个插孔，c、d是多用表的两支表笔．由图示的情况可知（）A.a是“+”插孔，c是红表笔B.a是“+”插孔，c是黑表笔C.b是“+”插孔，d是红表笔D.b是“+”插孔，d是黑表笔9.晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。
高二物理-学习使用多用电表(测试题)
学习使用多用电表（测试题）命题：任彦霞 审核：雷鹏宇1、用多用表测直流电压U 和电阻R 时，若红表笔插入正（＋）插孔，则：（ ）A 、 前者（测电压U ）电流从红表笔流入多用表，后者（测电阻R ）电流从红表笔流出多用表B 、 前者电流从红表笔流出多用表，后者电流从红表笔流入多用表C 、 前者电流从红表笔流入多用表，后者电流从红表笔流入多用表D 、 前者电流从红表笔流出多用表，后者电流从红表笔流出多用表2、关于多用表表面的欧姆挡刻度线，下列说法正确的是：（ ）A 、 零欧姆刻度线与零电流刻度线重合B 、 零欧姆刻度线与电流表满偏的刻度线重合C 、 欧姆挡表面的刻度线是不均匀的，欧姆值越大，刻度线越密D 、 欧姆挡表面的刻度线是不均匀的，欧姆值越小，刻度线越密3、多用表是电流表、电压表、欧姆表共用一个表头组装而成的。
对此下列说法中正确的是：（ ）A 、 无论作电压表、电流表还是欧姆表使用，内部都装有电池B 、 无论作电压表、电流表还是欧姆表使用，红表笔的电势总是高于黑表笔的电势C 、 无论作电压表、电流表还是欧姆表使用，电流总是从正接线柱流入，从负接线柱流出D 、 以上说法都不正确4、一个用满偏电流3mA 的电流表改装成欧姆表，调零后用它测量500Ω的标准电阻时，指针恰好在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA 处。
则被测电阻的阻值为：（ ）A 、1000ΩB 、5000ΩC 、1500ΩD 、2000Ω5、欧姆表调零后，用“×10”档测量一个电阻的阻值，发现指针偏转角度很小，则下列说法和做法中正确的是：（ ）A 、 这个电阻的阻值很小B 、 这个电阻的阻值很大C 、 为测得更准确些，应当换用“×1”档，并且重新调零后进行测量D 、为测得更准确些，应当换用“×100”档，并且重新调零后进行测量6、用欧姆表测电阻时，由于调零不当两表笔短接时，指针所指位置如图所示。
高二物理测试题电流测试万用电表
高二物理测试题电流测试万用电表1．下述关于用多用电表欧姆挡测电阻的说法中正确的是()A．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，如果该电阻不与电路断开，测量值会偏大D．测量阻值不同的电阻时都必须重新调零2．关于多用电表上的刻度，下列说法不正确的是()A．直流电流刻度和直流电压刻度都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．交流电压刻度是不均匀的D．电阻刻度上的零刻度与直流电流的最大刻度相对应3．使用多用电表测量一电阻，选择开关置于“×10”挡。
测量时，表头指针指在100与200刻度的正中间，下列结论正确的是()A．R＝150 ΩB．R＝1 500 ΩC．1 000 Ω＜R＜1 500 Ω D．1 500 Ω＜R＜2 000 Ω4.如图1所示，在用多用电表测量直流电压U和测量电阻R时，若红表笔插入多用电表的正(＋)插孔，则() A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表5．甲、乙两同学使用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作。
他们发现指针偏角太小，于是甲就把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法正确的是()A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确6．一个标有“220 V60 W”的白炽灯泡，当用多用电表的欧姆挡去测量它的电阻时，其阻值()A．接近于807 Ω B．接近于3.7 ΩC．明显大于807 Ω D．明显小于807 Ω7．在用多用电表的欧姆挡测量电阻时，以下说法中不正确的是()A．测电阻时，若两手同时与两个表笔金属部分分别接触，测量值会偏小B．测电阻时忘了先调零，测量后再将表笔短接，发现表的指针在零欧姆刻度线的右侧，则测量值偏小C．因为电池旧了，内阻变大，电动势减小，测出的电阻值偏大(仍可调零)D．用×100挡位测某一电阻时，发现指针偏角很小，应换用×10挡位测量8．如图2所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻R g＝100 Ω，调零电阻最大值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池电动势E＝1.5 V，用它测量电阻R x，能准确测量的阻值范围是( )A．30 kΩ～80 KωB．3 kΩ～8 kΩC．300 kΩ～800 kΩ D. 800 kΩ以上9．(2011·北京高考)用如图3所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
人教版高中选修2-1物理1.3多用电表试卷(2)
欧姆表多用电表基础训练1. 关于多用电表表面上的刻度线，下列说法中正确的是…………………（）A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度盘B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应2. 用多用电表的欧姆挡测电阻时，有许多注意事项，下列说法中错误的是（）A．测量前必须调零，而且每测一次电阻都要重新调零B．每次换挡后必须电阻调零C．待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量D．两个表笔要与待测电阻接触良好才能测得较准确，为此，应当用两只手分别将两个表笔与电阻两端紧紧捏在一起3. 有关欧姆表的使用，下列说法中正确的是…（）A．更换倍率挡时，需要重新调零B．测量电阻时，表的指针偏转角度越大，误差就越小C．使用完毕应将选择开关旋至交流电压最高挡或“OFF”挡D．如果指针相对电流零刻度偏转太小，应改用大量程测量4. 下列说法中正确的是………………………（）A．欧姆表的每一挡测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小5. 如图所示为一多用电表表盘。
（1）如果用直流10 V挡测量电压，则读数为_______________V．（2）如果用直流100 mA挡测量电流，则读数为_______________mA。
（3）如果用×100挡测电阻，则读数为_______________Ω。
【参考答案】1．ABC电流表和电压表零刻度线在左侧，最大值在右侧，刻度均匀。
欧姆表零刻度线在右侧，最大值在左侧，不均匀。
2．BC3．ACD欧姆表的指针指在中值电阻附近时，读数误差较小，由于电阻的测量值等于表面示数乘倍率，指针相对电流零刻度偏转太小，即电阻的表面示数太大，说明倍率太小，应增大倍率。
即改用较大量程挡测量。
(完整版)高二物理多用电表练习题含答案
多用电表课堂同步1．关于多用电表上的电阻刻度线，下列说法正确的是（）A.零电阻刻度线与零电流刻度线重合B.零电阻刻度线与电流表满偏刻度线重合C.电阻刻度是不均匀的，电阻值越大，刻度线越密D.电阻刻度是不均匀的，电阻值越小，刻度线越密2．用多用电表欧姆档测电阻时，下列说法正确的是（）A.测量前必须调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.待测电阻若是连接在电路中，应当先把它与其它元件断开后再测量D.使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档3．用多用表测直流电压U或测电阻R时，若红表笔插入多用表的正(＋)插孔，则 ( ) A．前者(测电压U)电流从红表笔流人多用电表，后者(测电阻)从红表笔流出多用电表B．两者电流都从红表笔流入多用表C．两者电流都从红表笔流出多用表D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表4．下列说法中正确的是（）A．欧姆表的每一档的测量范围是0~∞B．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻时，指针越接近刻度盘中央，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表指针指到满偏的3/4位置时，被测电阻的阻值是E（）A．50Ω B．100Ω C．16.7Ω D．400Ω6．一个标有“220V，40W”的白炽灯泡，当用多用电表的欧姆档去测量它们的电阻时，测得的阻值（）A．接近1210Ω B．接近5.5ΩC．明显大于1210Ω D．明显小于1210Ω7．如图2-48所示是多用表欧姆表的原理示意图，其中电流表的满偏电流为I g=300μA，内阻r g=100Ω，调零电阻的最大值50kΩ，串联的固定电阻为50Ω，电池电动势 1.5V，用它测量电阻R x，能准确测量的阻值范围是（ ）A ．30k Ω∽80K ΩB ．3k Ω∽8k ΩC ．300Ω∽800ΩD ．30Ω∽80Ω课后巩固1．如图2-49 (a )所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b )图中的图 ( ).2．用多用电表的欧姆档（×1K Ω）检查性能良好的晶体二极管，发现多用电表的表针向右偏转角度很小，这说明 （ ）A ．二极管加有正向电压，故测得电阻很小B ．二极管加有反向电压，故测得电阻很大C ．此时红表笔接的是二极管的正极D ．此时红表笔接的是二极管的负极3．欧姆表电路及刻度盘如图2-50所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为( )A ．100Ω，100ΩB ．200Ω，100ΩC ．50Ω， 100ΩD ．100Ω，200Ω4．一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处.用这只多用表测出的电阻值R’，与被测电阻的真实值R 相比 ( )A ．R’=RB ．R’＞RC ．R’＜RD ．无法确定5．如图2-52所示是把量程为3mA 的电流表改装成欧姆表的示意图，其中E 1=1.5V 。
高二物理多用电表试题
高二物理多用电表试题1.（2013•长沙一模）如图为多用表欧姆档的原理图，其中电流表的满偏电流为300μA，内r g =100Ω，调零电阻的最大阻值R=50kΩ，串联的固定电阻R=50Ω，电池电动势E=1.5V．用它测量电阻Rx，能准确测量的范围是（）A．30kΩ～80kΩB．3kΩ～8kΩC．300Ω～800ΩD．30Ω～80Ω【答案】B【解析】欧姆表的中值电阻附近刻度最均匀，读数误差最小，求解出该欧姆表的中值电阻即可．解：欧姆表的中值电阻附近刻度最均匀，读数误差最小；欧姆表的中值电阻R中等于欧姆表的内电阻R总，根据闭合电路欧姆定律，满偏时：Ig=半偏时，Ig=联立解得：R中=R总=故选B．点评：本题关键明确欧姆表的中值电阻附近刻度最均匀，读数误差最小；知道中值电阻等于欧姆表内电阻．2.（2008•内江二模）如图所示，灵敬电流表G的内阻不能不计且不变，R1、R2是两个可变电阻，当a，b两端的电压为8V时，电流表G的指针刚好指在刻度盘的最大值处；当a、b两端的电压为6V时，如果仍要使电流表G的指针指在刻度盘的最大值处，则下列方法中可行的是（）A．增大R1，减小R2B．减小R1增大R2C．保持R1不变，增大R2D．保持R2不变，增大R1【答案】A【解析】MN间电压减小时，要保持电流表示数不变，应增大R1两端的电压，根据选型逐项分析即可得出答案．解：总电压降低了，想要电流不变：A、增大R1，同时减小R2时，R2的电压降低，R1电压变大，即G的电压变大，其电流变大；B、减小R1，同时增大R2时，R2两端的电压变大了，G的电压小了，G的电流也小了；C．保持R1不变，增大R2时，因这样R2两端的电压变大了，G的电压更小了，G的电流也更小了；D．保持R2不变，减小R1时，R2的电压变大，R1电压变小，即G的电压变小，其电流变小．故选：A．点评：解决本题的关键是知道串联电路电阻的分压特点，难点是能把R1和电流表看成一个电阻，与R2形成一个串联电路进行解决．3.（2005•辽宁）图中B为电源，R1、R2为电阻．K为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（）A．保持K闭合，将红表笔接在a处，黑表笔接在b处B．保持K闭合，将红表笔接在b处，黑表笔接在a处C．将K断开，红表笔接在a处，黑表笔接在b处D．将K断开，红表笔接在b处，黑表笔接在a处【答案】C【解析】电流表内阻很小，所以串联入电路中，而电压表内阻很大，则并联入电路中；当多用电表用来测量电流时，红表笔必须与电源正极相连，黑表笔与电源负极相连．的电流，必须将开关K断开，将两表笔接入电路．红表笔接电源的正极，黑解：要想测电阻R2表笔接电源的负极．故选：C点评：当多用电表测电流或电压时，红表笔要与电源的正极相连；当多用电表用来测电阻时，红表笔与电源的负极相连的，原因是测电流或电压时，电源在表的外部；而测电阻时，电源则在表的内部，然而表盘的指针偏转方向不变，即电流的流向不变，所以有这样的结果．4.（单选）某同学测量一只未知阻值的电阻．他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图所示．为了使多用电表测量的结果更准确，该同学应该进行哪些操作（）A．换×100挡，测未知阻值的电阻B．换×100挡，欧姆调零，再测未知阻值的电阻C．换×1挡，测未知阻值的电阻D．换×1挡，欧姆调零，再测未知阻值的电阻【答案】B【解析】电阻的大小等于表盘的读数乘以倍率，测量时需将指针指在中间附近，测量误差较小．换挡后需重新欧姆调零．解：由图可知选择开关置于×10，指针示数为100，所以电阻为100×10=1000Ω；指针指在中央附近时测量值较准确，而图中的偏角太小，说明阻值较大，所以要换大挡×100，重新欧姆调零后再测量．故选B．点评：本题考查了欧姆表的使用方法和注意事项，特别是欧姆表表盘的特点要牢记在心．5.一个学生使用电流表的时候，本应使用﹣和3两个接线柱，但误将﹣和0.6两个接线柱接入电路，而电流还是从0.6接线柱流进，从﹣接线柱流出，这样做的结果是（）A．电流表的指针转过的角度变小了B．电流表的指针转过的角度变大了，电流表可能损坏C．电流表的指针不动D．电流表的指针反向转动【答案】B【解析】根据电流表的使用方法知，通过电流表的大小不能超过电流表的量程．解：本应使用“﹣”和“3”两接线柱，说明电流较大，应使用大量程，若使用小量程，会损坏电流表；电流还是从0.6接线柱流进，从﹣接线柱流出，电流表的指针不反向转动．故选：B．点评：本题考查了电流表的使用规则：①电流表要串联在电路中；②电流要从“+“接线柱流入，从“﹣“接线柱流出（否则指针反转）．③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）．④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）．6.如图所示为多用表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻最大阻值R=50kΩ，串联的固定电阻R=50Ω，电池电动势E=1.5V，用它测量电阻Rx，能准确测量的阻值范围是（）A．30kΩ～80kΩB．3kΩ～8kΩC．300kΩ～800kΩD．3000kΩ～8000kΩ【答案】B【解析】欧姆表的中值电阻附近刻度最均匀，读数误差最小，求解出该欧姆表的中值电阻即可．解：欧姆表的中值电阻附近刻度最均匀，读数误差最小；欧姆表的中值电阻R中等于欧姆表的内电阻R总，根据闭合电路欧姆定律，满偏时：Ig=半偏时，Ig=联立解得：R中=R总==故选：B．点评：本题关键明确欧姆表的中值电阻附近刻度最均匀，读数误差最小；知道中值电阻等于欧姆表内电阻．7.用多用表测量一个阻值约为2kΩ的电阻，为了使测量结果比较准确，正确的操作是（）A．选择正确档位后即可直接进行测量B．选择开关应扳到“×1K”挡C．选择开关应扳到“×100”挡D．测量时应用手指把两只表笔分别捏紧在电阻两端【答案】C【解析】电阻的大小等于表盘的读数乘以倍率，测量时需将指针指在中间附近，测量误差较小．换挡后需重新欧姆调零．解：A、多用表在测量电阻时，每测选择档位后必须进行调零，故A错误；B、为了测量的准确，每次测量时应使指数指在中间位置，2kΩ的电阻应选用×100档进行测量，故C正确，B错误；D、因人是导体，故在测量时不能接触两触针，故D错误；故选：C．点评：题考查了欧姆表的使用方法和注意事项，欧姆表表盘的特点要牢记在心．8. （理）[选修物理3﹣1模块（偏理）的考生做此题如图所示电路的三根导线中，有一根是断的，电源、电阻器R 1、R 2及另外两根导线都是好的．为了查出断导线，某同学想先将万用表的红表笔连接在电源的正极a ，再将黑表笔分别连接在电阻器R 1的b 端和R 2的c 端，并观察万用表指针的示数．在下列选挡中，符合操作规程的是（ ）A ．直流电压挡B ．交流电流挡C ．交流电压挡D ．欧姆挡【答案】A【解析】有多用表检测故障若使用电压档或电流档，将其连入电路要注意量程，用欧姆档要把待检测电路从电源断开．解：A 、直流电压档检测可以，若电压表有示数则示数等于电源电压，说明两表笔不含电源的导线之间有断路，故A 正确；BC 、电源为直流电源，不能用交流挡，故BC 错误； D 、用欧姆档要把电源断开，本题操作没有，故D 错误． 故选：A ．点评：考查多用电表的使用，明确利用其检测故障要注意的事项．9. 如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ）①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小． A ．①③ B ．①④C ．②③D ．②④【答案】C【解析】电流表、电压表都是由小量程的电流表改装而成的．利用并联电阻的分流作用，将灵敏电流表G 和电阻并联，改装成安培表．利用串联电阻的分压作用，将灵敏电流表G 和电阻串联，改装成电压表．解：①、②，由一个灵敏电流表G 和一个变阻器R 并联，利用并联电阻的分流，改装成安培表． 安培表的量程I=I g +，可知当R 减小时量程I 增大．故①错误，②正确．③、④，由一个灵敏电流表G 和一个变阻器R 串联，利用串联电阻的分压，改装成伏特表． 伏特表的量程U=I g （R g +R ），可知R 增大时量程增大．故③正确，④错误． 故选C ．点评：本题考查电表改装的原理和量程的意义．10. 用欧姆表测一个电阻R 的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度弧线的正中间，可以确定（ ）A ．R=150ΩB ．R=1500ΩC ．1000Ω＜R ＜1500ΩD ．1500Ω＜R ＜2000Ω【答案】C【解析】欧姆表刻度左密又疏，100与200正中间的刻度小于150．解：欧姆表表盘左边密右边疏，零刻度在右边，测量时指针指在100与200刻度的正中间，指针的示数应大于100而小于150，又选择旋钮置于“×10”档，所以带测电阻的阻值应该在1000到1500Ω之间，故C正确．故选C点评：本题考查了欧姆表刻度盘的特点，题目难度较小．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.8欧姆表多用电表同步练习
1. 欧姆表电阻调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是…（）
A．这个电阻值很小
B．这个电阻值很大
C．为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量
D．为了把电阻测得更准一些，应换用“×100”挡，重新调零后再测量
2. 用多用电表测量直流电压U和测量电阻R时，若红表笔插入正（+）插空，则（）
A．前者（测电压U）电流从红表笔流入，后者（测电阻R）电流从红表笔流出
B．前者电流从红表笔流出，后者电流从红表笔流入
C．前者电流从红表笔流入，后者电流从红表笔流入
D．前者电流从红表笔流出，后者电流从红表笔流出
3. 如下图中，B为电源，R1、R2为电阻，K为电键。
现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（）A．保持K闭合，将红表笔接在a处，黑表笔接在b处
B．保持K闭合，将红表笔接在b处，黑表笔接在a处
C．将K断开，红表笔接在a处，黑表笔接在b处
D．将K断开，红表笔接在b处，黑表笔接在a处
4. 有一个多用电表，其欧姆挡的四个量程分别为“×1”、“×10”、“×100”、“×1 k”。
某学生把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角度很大，为了减少误差，他应该换用的欧姆挡和测量方法是……………………………………………（）A．用“×1 k”挡，不必重新调整调零旋钮
B．用“×10”挡，不必重新调整调零旋钮
C．用“×1 k”挡，必须重新调整调零旋钮
D．用“×10”挡，必须重新调整调零旋钮
5. 如图所示的电路为欧姆表原理图，电池的电动势E=1.5 V，G为电流表，满偏电流为200μA。
当调好零后，在两表笔间接一被测电阻R x时，电流表G的指针示数为50μA，那么R x 的值是………………………（）
A．7.5 kΩB．22.5 kΩ
C．15 kΩD．30 kΩ
6. 在如图所示电路的三根导线中，有一根是断的，电源，电阻R1、R2及另外两根导线都是好的，为了查出断导线，某学生想先将多用电表的红表笔直接接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察多用电表指针示数，在下列选挡中符合操作规程的是…………………………………（）
A．直流10 V挡
B．直流0.5 A挡
C．直流2.5 V挡
D．欧姆挡
7. 如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，已知R3<R4，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是………………………………………（）
A．S与1、2连接时，多用电表就成了电流表，且前者量程较大
B．S与3，4连接时，多用电表就成了电流表，且前者量程较大
C．S与3、4连接时，多用电表就成了电压表，且前者量程较大
D．S与5连接时，多用电表就成了欧姆表
8. 某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的倍率不够合适，又改换另一倍率测量，两次测量时电表指针所指的位置如图中的虚线所示，下面列出这两次测量中的有关操作：
A ．将两根表笔短接，并调零
B ．将两根表笔分别跟被测电阻的两端接触，观察指针位置
C ．记下电阻值
D ．将多用电表面板上旋钮旋到“×100 Ω”挡
E ．将多用电表面板上旋钮旋到“×10 Ω”挡
F ．将多用电表面板上旋钮旋到交流500 V 挡
（1）根据上述有关操作将两次的合理实验步骤按顺序写出（用上述操作项目前面的字母表示，且可以重复使用）。
（2）该电阻的阻值是_______________。
9. 用多用电表欧姆挡（×100）测试三只二极管，其结果依次如图①②③所示，由图可知，图______________中的二极管是好的，该二极管的正极是______________________端。
10. （2008山东德州模拟）（1）使用多用电表粗测某一电阻，操作过程分以下四个步骤，请把第②步的内容填在相应的位置上：
①将红、黑表笔分别插入多用电表的“+”“－”插孔，选择开关置于电阻×100挡。
②_________________________________________________。
③把红黑表笔分别与电阻的两端相连，读出被测电阻的阻值。
④将选择开关置于交流电压的最高挡或“OFF ”挡。
（2）若上述第③步中，多用电表的示数如图所示，则粗测电阻值为__________________Ω。
11. 若某欧姆表表头的满偏电流为5 mA ，内接一节干电池，电动势为1.5 V ，那么该欧姆表的内阻为多少欧?待测电阻接入红、黑表笔之间时，若指针转至满刻度的
4
3处，则待测电阻的阻值为多少欧?
【参考答案】
1．BD 2．C 3．C 4．AD 5．B
6．A
因为被检测的电路为含电源电路，所以选用欧姆挡一定不可，由于电路中电源电动势为6 V ，所以选用直流2.5 V 挡也不安全,估测电路中电流，最大值可能为A 2.1A 5
6R E I 2m ===，所以选用直流0.5 A 挡也不对，只有选用直流10 V 挡。
7．AD
S 与1连接时，电阻R 1起分流作用，S 与2连接时，R 1+R 2起分流作用，所以，S 与1、2连接时，多用电表就成了电流表，由于前者分流电阻小，所以前者量程较大；S 与3、4连接时，电流表与分压电阻串联，多用电表就成了电压表，由于R 3>R 4，所以前者量程较小；S 与5连接时，多用电表就成了欧姆表，R 6为欧姆挡调零电阻。
8．答案：（1）EABDABCF （2）1.8 k Ω
9．答案：② a
10．答案：（1）将红、黑表笔短接，调节调零旋钮，使指针指在电阻的“0”刻度处
（2）2.2×103
11. 解析：Ω=Ω⨯==-3001055.1I E R 3
g 内 Ω=Ω-Ω⨯⨯=-=∴+=
-100300105435.1R I E R R R E I 3x x
内内
答案：Ω300 Ω100。
