电机控制第一章1、答：速度调节器用来调节控制转速，速度调节器的输出作为电流调节器的给定来控制电动机的电流和转矩，实现调速过程的快速性，做到静态无差。

输出限幅应控电枢电流的允许值来调整，对过载能力低的晶闸管元件起到有效的保护作用。

电流调节器能比较迅速地做出响应，抑制干扰的影响，提高系统运行的稳定性和抗干扰能力。

电流调节器的输出限幅作为可控整流器晶闸管的移相触发电压，其限幅值决定了触发角的移相范围，故应按此来调整。

2、答：出现电网电压液动时，电流调节器起主要调节作用。

当电流调节器的给定信号Un大于电流反馈信号Uf时，经过调节器控制整流桥的移相角α，使整流输出电压升高，电枢电流增大；反之亦然，使电枢电流与电流给定值相等。

出现负载扰动时，速度调节器起主要调节作用。

如负载突然增加，电机转速就要下降，于是速度反馈电压将小于给定电压，在速度调节器的输入端将出现正的偏差电压，经调节器的作用使电流增大，转矩增大，当T>T L时电机转速就又回升，最后在T=T L的条件下重新达到平衡。

3、答：（1）双闭环调速系统正常工作时，只有调节速度给定信号Ug才可以改变电动机转速，而改变速递调节器的参数（如比例系数、积分时间常数）均无作用。

改变负载大小也不能影响转速，因为速度闭环系统不论负载大小均与速度无关。

（2）转速反馈线突然断掉时，Ufn=0，使ΔU1=Ug-Ufn=Ug很大，速度调节器包含限幅输出，调节系统以最大电流、最大转矩加速直至电磁转矩与负载转矩，阻抗转矩相平衡，达到最高转速而恒定，故电动机不可调速。

5、答：因为在生产实际中有许多场合要求电动机能做四象限运行，要求不断地进行正向运动，接着快速制动，然后反向电动，再反向制动，频繁的进行运行状态变换。

这就要求电动机能产生正、反两个方向的电磁转矩。

由于两个桥的解法是反并联的，若要电压相平衡，则两桥必须一个工作在整流状态，一个工作在逆变状态，且α1=β2，若α1<β2，正组整流桥的输出电压U1将大于反组整流桥的对顶电压U2。

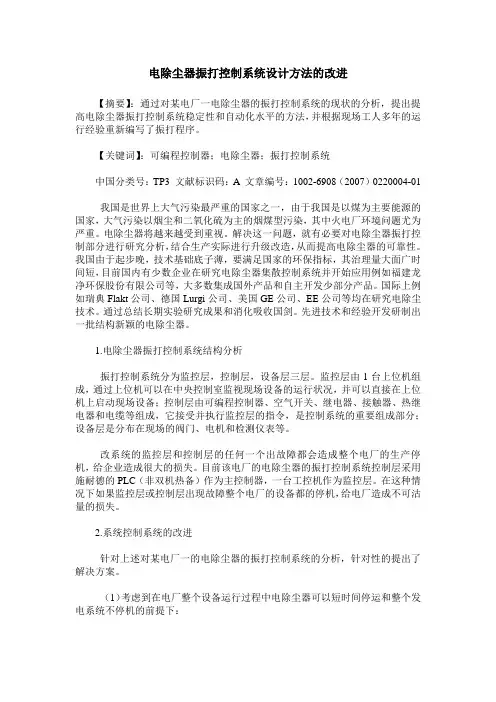

电除尘器振打控制系统设计方法的改进

电除尘器振打控制系统设计方法的改进【摘要】：通过对某电厂一电除尘器的振打控制系统的现状的分析，提出提高电除尘器振打控制系统稳定性和自动化水平的方法，并根据现场工人多年的运行经验重新编写了振打程序。

【关键词】：可编程控制器；电除尘器；振打控制系统中国分类号：TP3 文献标识码：A 文章编号：1002-6908（2007）0220004-01我国是世界上大气污染最严重的国家之一，由于我国是以煤为主要能源的国家，大气污染以烟尘和二氧化硫为主的烟煤型污染，其中火电厂环境问题尤为严重。

电除尘器将越来越受到重视。

解决这一问题，就有必要对电除尘器振打控制部分进行研究分析，结合生产实际进行升级改造，从而提高电除尘器的可靠性。

我国由于起步晚，技术基础底子薄，要满足国家的环保指标，其治理量大面广时间短，目前国内有少数企业在研究电除尘器集散控制系统并开始应用例如福建龙净环保股份有限公司等，大多数集成国外产品和自主开发少部分产品。

国际上例如瑞典Flakt公司、德国Lurgi公司、美国GE公司、EE公司等均在研究电除尘技术。

通过总结长期实验研究成果和消化吸收国剑。

先进技术和经验开发研制出一批结构新颖的电除尘器。

1.电除尘器振打控制系统结构分析振打控制系统分为监控层，控制层，设备层三层。

监控层由1台上位机组成，通过上位机可以在中央控制室监视现场设备的运行状况，并可以直接在上位机上启动现场设备；控制层由可编程控制器、空气开关、继电器、接触器、热继电器和电缆等组成，它接受并执行监控层的指令，是控制系统的重要组成部分；设备层是分布在现场的阀门、电机和检测仪表等。

改系统的监控层和控制层的任何一个出故障都会造成整个电厂的生产停机，给企业造成很大的损失。

目前该电厂的电除尘器的振打控制系统控制层采用施耐德的PLC（非双机热备）作为主控制器，一台工控机作为监控层。

在这种情况下如果监控层或控制层出现故障整个电厂的设备都的停机，给电厂造成不可沽量的损失。

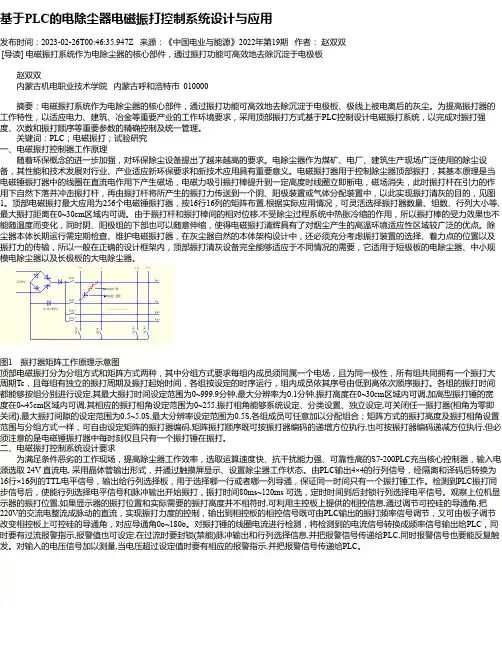

基于PLC的电除尘器电磁振打控制系统设计与应用

基于PLC的电除尘器电磁振打控制系统设计与应用发布时间：2023-02-26T00:46:35.947Z 来源：《中国电业与能源》2022年第19期作者：赵双双[导读] 电磁振打系统作为电除尘器的核心部件，通过振打功能可高效地去除沉淀于电极板赵双双内蒙古机电职业技术学院内蒙古呼和浩特市 010000摘要：电磁振打系统作为电除尘器的核心部件，通过振打功能可高效地去除沉淀于电极板、极线上被电离后的灰尘。

为提高振打器的工作特性，以适应电力、建筑、冶金等重要产业的工作环境要求，采用顶部振打方式基于PLC控制设计电磁振打系统，以完成对振打强度、次数和振打顺序等重要参数的精确控制及统一管理。

关键词：PLC；电磁振打；试验研究一、电磁振打控制器工作原理随着环保概念的进一步加强，对环保除尘设备提出了越来越高的要求。

电除尘器作为煤矿、电厂、建筑生产现场广泛使用的除尘设备，其性能和技术发展对行业、产业适应新环保要求和新技术应用具有重要意义。

电磁振打器用于控制除尘器顶部振打，其基本原理是当电磁锤振打器中的线圈在直流电作用下产生磁场，电磁力吸引振打棒提升到一定高度时线圈立即断电，磁场消失，此时振打杆在引力的作用下自然下落并冲击振打杆，再由振打杆将所产生的振打力传送到一个阴、阳极装置或气体分配装置中，以此实现振打清灰的目的，见图1。

顶部电磁振打最大应用为256个电磁锤振打器，按16行16列的矩阵布置,根据实际应用情况，可灵活选择振打器数量、组数、行列大小等,最大振打距离在0~30cm区域内可调。

由于振打杆和振打棒间的相对位移,不受除尘过程系统中热胀冷缩的作用，所以振打棒的受力效果也不能随温度而变化，同时阴、阳极组的下部也可以随意伸缩，使得电磁振打清辉具有了对烟尘产生的高温环境适应性区域较广泛的优点。

除尘器本体长期运行需定期检查、维护电磁振打器，在灰尘器自然的本体架构设计中，还必须充分考虑振打装置的选择、着力点的位置以及振打力的传输，所以一般在正确的设计框架内，顶部振打清灰设备完全能够适应于不同情况的需要，它适用于短极板的电除尘器、中小规模电除尘器以及长极板的大电除尘器。

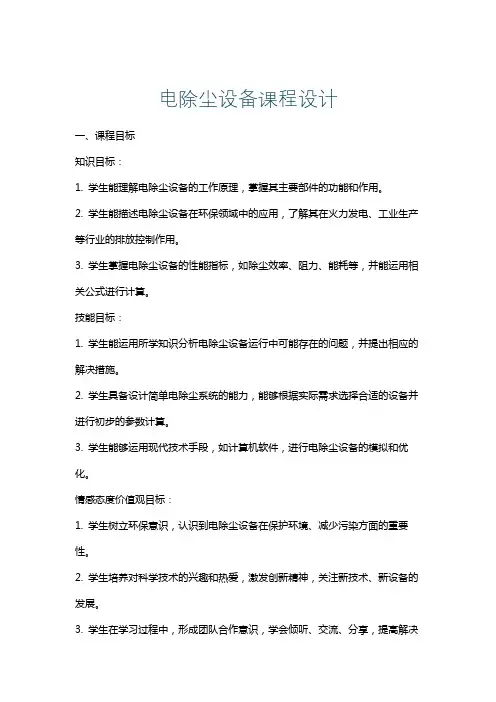

电除尘设备课程设计

电除尘设备课程设计一、课程目标知识目标：1. 学生能理解电除尘设备的工作原理，掌握其主要部件的功能和作用。

2. 学生能描述电除尘设备在环保领域中的应用，了解其在火力发电、工业生产等行业的排放控制作用。

3. 学生掌握电除尘设备的性能指标，如除尘效率、阻力、能耗等，并能运用相关公式进行计算。

技能目标：1. 学生能运用所学知识分析电除尘设备运行中可能存在的问题，并提出相应的解决措施。

2. 学生具备设计简单电除尘系统的能力，能够根据实际需求选择合适的设备并进行初步的参数计算。

3. 学生能够运用现代技术手段，如计算机软件，进行电除尘设备的模拟和优化。

情感态度价值观目标：1. 学生树立环保意识，认识到电除尘设备在保护环境、减少污染方面的重要性。

2. 学生培养对科学技术的兴趣和热爱，激发创新精神，关注新技术、新设备的发展。

3. 学生在学习过程中，形成团队合作意识，学会倾听、交流、分享，提高解决问题的能力。

课程性质：本课程为专业知识课程，旨在帮助学生掌握电除尘设备的基本原理、设计方法和应用领域。

学生特点：学生为高年级本科生，具备一定的专业基础知识，具有较强的学习能力和实践能力。

教学要求：结合学生特点和课程性质，注重理论联系实际，提高学生的实践操作能力和创新能力。

通过课程学习，使学生具备解决实际工程问题的能力。

二、教学内容1. 电除尘设备原理- 空气电离与尘粒荷电- 静电力作用下的尘粒捕集- 电除尘器的分类及结构2. 电除尘设备主要部件及功能- 阴阳极系统- 振打清灰装置- 供电系统- 排灰系统3. 电除尘设备性能指标- 除尘效率的计算与影响因素- 设备阻力与能耗- 滤袋寿命与维护4. 电除尘设备在环保领域的应用- 火力发电行业- 工业生产领域- 环保标准与排放要求5. 电除尘设备设计与计算- 设计原则与依据- 设备选型与参数计算- 系统模拟与优化6. 电除尘设备运行与维护- 设备运行常见问题及解决措施- 运行参数的监测与调整- 设备的维护与管理教学内容安排与进度：第一周：电除尘设备原理、分类及结构第二周：电除尘设备主要部件及功能第三周：电除尘设备性能指标第四周：电除尘设备在环保领域的应用第五周：电除尘设备设计与计算第六周：电除尘设备运行与维护教学内容与教材关联性：以上教学内容紧密围绕教材，涵盖电除尘设备的基本理论、设计方法、应用领域及运行维护等方面，确保学生全面掌握电除尘设备相关知识。

湖南工学院电力电子技术课程设计教材

2011级课程设计说明书晶闸管触发电路的设计院、部：电气与信息工程学院学生姓名：指导教师：职称副教授专业：自动化班级：完成时间：2014年5月29日湖南工学院课程设计任务书课程：电力电子技术课程设计题目：单相半波整流电路的设计单相可控整流电路的设计三相半波整流电路的设计三相桥式可控整流电路的研究直流斩波电路的设计单相交流调压电路的设计直流电机调速电路的设计晶闸管触发电路的设计晶闸管触发组件的设计适用专业：电气与信息工程、自动化时间： 2013～2014学年第二学期指导教师：摘要晶闸管电路是电力电子电路常用电路之一，在生产，生活中应用非常广泛，是一弱强电电路的过渡的桥梁。

要使晶闸管开始导通，必须有足够能量的触发脉冲，在晶闸管电路中必须有触发电路。

用于晶闸管可控整流电路等相控电路的驱动控制，即晶闸管的触发电路。

本课题针对晶闸管的触发电路进行设计，其电路的主要组成部分有移相控制电路，触发脉冲形成电路，同步电压环节，脉冲形成，整形放大和输出环节等电路环节组成，涉及触发电路的方案选择以及选择方案后电路的设计，包括电路的工作原理和电路工作过程中的输出波形。

由于知识水平和时间有限，此次课题设计并不全面，有待进一步完善，敬请老师批评指正。

关键词：晶闸管触发电路；触发脉冲；触发电路ABSTRACTThyristor circuit is one of the commonly used circuits of power electronic circuit, in the production, application is very broad, is a weak bridge of high voltage circuit transition. To make the thyristor conduction, trigger must have enough energy, must have a trigger circuit in the thyristor circuit. For thyristor controlled rectifying circuit and control circuit of the drive control, namely the thyristor trigger circuit. This topic in view of the thyristor trigger circuit design, the main part of the circuit with phase shifting control circuit, trigger pulse forming circuit, synchronous voltage, pulse forming and shaping amplifier and the output link circuit links such as composition, involving the trigger circuit scheme selection and options after the circuit design, including circuit working principle and circuit of the output waveform in the process of work. Because the knowledge level and the time is limited, the project design is not comprehensive, needs to be further perfect, please the teacher comment.Key words: thyristor trigger circuit; Trigger pulse; Trigger circuit目录一、晶闸管触发电路设计的目的及任务要求 (1)1.1触发电路设计目的 (1)1.2设计的任务指标及要求 (1)二、触发电路设计方案的选择 (2)2.1可供选择的方案种类 (2)2.2方案选择的论证 (2)三、锯齿波同步移相触发电路 (3)3.1触发电路的基本组成环节 (3)3.2触发电路的工作原理图 (3)3.3各元器件参数明细表 (4)四、基本环节的工作原理 (5)4.1锯齿波形成和同步移相控制环节 (5)4.2脉冲形成，整形放大和输出环节 (7)4.3强触发和双脉冲形成环节 (8)4.4触发电路的工作波形 (9)五、相位控制的晶闸管单相交流调压器带系统的仿真 (11)5.1电路图及工作原理 (11)5.2建立仿真模型 (11)5.3模型参数设置 (12)5.4仿真结果 (15)六、自身的收获、体会及改进想法 (17)参考文献 (18)致谢 (19)一、晶闸管触发电路设计的目的及任务要求1.1触发电路设计目的要使晶闸管开始导通，必须施加触发脉冲，在晶闸管触发电路中必须有触发电路，触发电路性能的好坏直接影响晶闸管电路工作的可靠性，也影响系统的控制精度，正确设计触发电路是晶闸管电路应用的重要环节。

湖南工程学院课程设计模板

湖南工程学院课程设计课程名称labview课程设计课题名称任意波形生成器专业测控技术与仪器班级1002班学号201001200232姓名李想指导教师徐谦、黄峰、余晓霏2011 年 6 月17 日湖南工程学院课程设计任务书课程名称labview课程设计课题任意波形生成器专业班级测控1002班学生姓名李想学号201001200232指导老师徐谦、黄峰、余晓霏审批任务书下达日期2013 年 6 月17 日任务完成日期2011 年6 月24 日目录第1章概述 (2)1.1虚拟仪器背景 (2)1.2虚拟仪器应用及意义 (2)1.3 图形化编程 (3)第2章系统总体设计 (4)2.1 实现的功能 (4)2.2 程序设计总体流程 (4)第3章各模块介绍 (5)3．1任意波形发生器发生器的前面板 (5)3．2任意波形发生器的程序框图构成 (5)3.3 四种基本波形生成 (6)第4章调试运行 (8)4.1调试步骤 (8)设计总结与体会 (11)参考文献 (12)附录 (13)第1章概述1.1虚拟仪器背景虚拟仪器（virtual instrument）是基于计算机的仪器。

计算机和仪器的密切结合是目前仪器发展的一个重要方向。

粗略地说这种结合有两种方式，一种是将计算机装入仪器，其典型的例子就是所谓智能化的仪器。

随着计算机功能的日益强大以及其体积的日趋缩小，这类仪器功能也越来越强大，目前已经出现含嵌入式系统的仪器。

另一种方式是将仪器装入计算机。

以通用的计算机硬件及操作系统为依托，实现各种仪器功能。

虚拟仪器主要是指这种方式。

1.2虚拟仪器应用及意义虚拟仪器（VI）是计算机辅助测试（CAT）的最新发展，它充分利用快速发展的计算机及通信网络技术来提高测试计量仪器设备的功能、性能和应用范围，为用户定义和构造自己的测试仪器系统提供了全新的解决方案。

虚拟仪器并不完全等同于计算机辅助测试，它是一种基于信号采集与分析理论、具有标准化软硬件及其接口和良好集成性与柔性的仪器系统，是一种新的测试仪器标准和技术规范。

湖南工程学院电力电子技术课程设计

课程设计课程名称电力电子技术课题名称直流降压斩波器的设计专业电气工程及其自动化班级学号姓名指导老师完成日期电气信息学院课程设计任务书课题名称直流降压斩波器的设计姓名专业班级学号指导老师课程设计时间教研室意见意见：审核人：一、任务及要求1. 设计出直流降压斩波器的主电路。

（电压0-220V,功率1KW，阻感负载）2. 设计直流降压斩波器的控制电路。

3. 设计直流降压斩波器的驱动电路。

4. 给出整体设计框图，画出直流斩波器的总体原理图；5. 说明所选器件的型号，特性。

6. 给出具体电路画出电路原理图；7.编写设计说明书；8.课程设计说明书要求用手写，所绘原理图纸用计算机打印。

（A4）二、进度安排第一周：星期一：下达设计任务书，介绍课题内容与要求；星期二——星期五：查找资料，确定设计方案，画出草图。

第二周：星期一上午——星期二下午：电路设计，打印出图纸。

星期三：书写设计报告；星期四：书写设计报告；星期五：答辩。

三、参考资料1．王兆安．电力电子技术（第5版）．机械工业出版社，2010；2．电气工程师手册；3．电力电子技术手册。

目录1.绪论2.设计要求与方案2.1设计要求2.2方案确定3.主电路设计3.1主电路方案3.2工作原理3.3参数分析4. 控制电路设计4.1 控制电路方案选择4.2 工作原理及控制芯片介绍5.驱动电路设计5.1 驱动电路方案选择5.2工作原理6．系统仿真及结论6.1 仿真软件的介绍6.2仿真电路及其仿真结果7设计体会8参考文献1、绪论现代电力电子技术的发展方向,是从以低频技术处理问题为主的传统电力电子学,向以高频技术处理问题为主的现代电力电子学方向转变。

第一个晶闸管在美国的诞生也标志着电力电子技术的诞生。

电力电子技术的发展也经历了整流器时代、逆变器时代、变频器时代三个发展过程。

电力电子技术的应用领域也涉及到人类生活的方方面面，例如电力电子技术在工农业、交通、国防以及能源等领域都得到了很广泛的应用。

湖南工程学院课程设计说明书

课程设计说明书题目系机械设计制造及其自动化专业班号学生姓名指导教师完成日期年月日湖南工程学院机械工程系目录一.任务书 (1)二.确定机构参数 (2)三.机构运动分析 (3)1.速度分析 (3)2.加速度分析 (3)四.机构受力分析 (3)1.构件惯性力计算 (3)2.杆组受力分析 (3)五.凸轮机构设计 (3)六.齿轮机构设计 (3)七.机构运动循环图 (3)八.参考文献 (12)机械原理课程设计任务书一、机械原理课程设计内容机械原理课程设计是本门课程的一个重要实践性教学环节, 同时又是机械类专业人才培养计划中的一个相对独立的设计实践, 在培养学生的机械综合设计能力(重点在机械系统运动方案设计)及创新意识与能力方面, 起着十分重要的作用。

机械原理课程设计是作为培养学生设计能力和创新能力的重要手段, 是高等学校工科有关专业学生第一次较全面的综合设计训练。

通过课程设计这一环节, 使学生更好地掌握和加深理解本课程的基本理论和方法, 进一步提高学生查阅技术资料、绘制工程图和应用计算机的能力。

它通常是对一个简单的机械系统, 进行运动方案的设计和对其进行运动和动力分析。

机械系统运动方案设计是机械原理课程设计的主要内容, 其具体设计的内容有：1. 功能原理方案的设计和构思根据机械所要实现的功能(功用)采用有关的工作原理, 由工作原理出发设计和构思出工艺动作(即机械执行构件的运动)过程。

2. 机械系统运动方案的设计机械系统运动方案通常用机械系统运动示意图来表示, 它是根据功能原理方案中提出的工艺动作过程及各个动作的运动规律要求, 选择相应的若干执行机构, 并按一定的关系把它们组合成机械系统运动示意图。

3. 机械运动简图的尺度综合将机械系统运动方案中的各个执行机构, 根据工艺动作运动规律和机械运动循环图的要求进行运动学尺度综合。

4. 机械系统运动方案的评价选择在进行机械系统运动方案设计时, 由于能实现同一种功起的机构不是唯一的, 因此选用不同的机构就能构成不同的方案。

基于PLC的大麦粉碎机电气控制系统设计

基于PLC的大麦粉碎机电气控制系统设计随着科技的发展和工业的进步，在大麦粉碎机的生产和使用中，电气控制系统的设计变得越来越重要。

现代化的大麦粉碎机需要运用到PLC，也就是可编程逻辑控制器技术，来实现精确高效的电气控制，以提高生产效率和产品品质。

PLC的出现使得电气控制在工业生产中实现自动化，大幅度提高了生产效率和产品品质。

在大麦粉碎机的电气控制系统设计中，PLC常常作为主要控制元件，以实现各种功能。

本文将介绍基于PLC的大麦粉碎机电气控制系统的设计。

首先，我们需要了解大麦粉碎机的工作原理。

大麦粉碎机一般采用机械切割原理进行操作，它会将大麦小麦粉碎并提取其中的淀粉。

在整个工艺流程中，分为破壳、打麦皮、粉碎和分离等几个部分，需要实现的电气控制功能包括传动装置、各机械部件的启停、检测和报警等。

为实现这些功能，需要在PLC中编写相应的程序和程序控制器。

程序需要考虑到各种因素，如齿轮传输的特点、设备的结构特征等，以确保电气控制系统的的稳定性和可靠性。

其次，要明确电气控制系统的功能布局。

电气控制系统主要由开关控制器、电动机、传感器、计数器、中断器、继电器等组成。

其中，电动机作为机械部件的驱动，是最重要的部件之一。

其次是各种传感器，如流量计、压力计、温度计等，需要精确测量各种物理量，并将其反馈给PLC控制器进行判断，以实现自动控制。

此外，本系统需要设置音频和可视报警，以监测系统运行状态并提示操作人员。

最后，要考虑系统的可靠性和安全性。

在大麦粉碎机生产中，设备的可靠性和安全性至关重要。

因此，在电气控制系统设计过程中，需要考虑到应急措施，例如设置止回阀并备有手动操控设备的按钮，以便在紧急情况下快速停机，保证工人安全。

总之，在大麦粉碎机的电气控制系统设计中，需要保证可靠性、安全性、高效性和易于维护性。

PLC技术的运用，为这一目标提供了更加先进的方案，对于后续的生产和设备维护，具有不可替代的作用。

点频调幅接收机课程设计(湖南工程学院)

湖南工程学院课程设计课程名称高频电子线路课题名称（点频）调幅接收机设计专业班级学号姓名指导教师设计完成日期年月日一、设计总体思路、基本原理和框图1.1、设计总体思路和基本原理超外差式调幅接收机的工作原理是：天线接收到的高频信号经输入回路送至高频放大器，输入回路选择接收机工作频率范围内的信号，高频放大电路将输入信号放大后送至混频电路。

本振信号是频率可变的信号源，外差式接收机本振信号的频率f。

与接收信号的频率fｓ之和为固定中频fｉ，内差式接收机本振信号频率f。

与接收信号的频率fｓ之差为固定中频fｉ。

本振输出也送至混频电路，混频输出为含有f。

、fｓ、f。

±fｓ频率成分的信号。

中频放大器放大频率为中频fｉ的信号，中频放大器输出送至解调电路。

解调器输出为低频信号，低频功放电路将解调后的低频信号进行功率放大，推动扬声器工作或推动控制器工作。

自动增益控制电路AGCI、AGCII,产生控制信号，控制高频放大级及中频放大级的增益。

1.2、总体电路设计的框图二、单元电路设计分析2.1、输入回路输入回路应使在天线上感应到的有用信号在接收机输入端呈最大值。

设输入回路初级电感为1L，次级电感2L，选择1C和2C使初级回路和次级回路均调谐于接收机工作频率。

在设定回路的LC参数时，应使L值较大。

因为Q=W L/R（R为回路电阻，由电感绕线电阻和电容引线电阻形成），Q值越大，回路的选择性就越好。

但电感值也不能太大，电感值大则电容值就应小，电容值太小则分布电容就会影响回路的稳定性，一般取C>>Cie 。

2.2、高频放大电路小信号放大器的工作稳定性是一项重要的质量指标。

单管共发射极放大电路用作高频放大器时，由于晶体管反向传输导纳Y对放大器输入导纳i Y的作用，会引re起放大器工作不稳定。

当放大器采用共射-共基级联放大器时，由于共基电路的特点是输入阻抗很低和输出阻抗很高，当它和共射电路连接时相当于放大器的负载导纳'Y很大，此时放大器的输入导纳i Y=ie y-fe y re y/(oe y+'L Y)≈Ly晶体管内部的反馈影响相应地减弱，甚至可以不考虑ie内部反馈内部反馈的影响。

PLC控制系统_电除尘振打PLC控制系统设计与调试-大学课件-

程序设计——M1控制程序
程序设计——M2控制程序
程序设计——M3控制程序
程序设计——M4控制程序
程序设计——M5控制程序
程序设计——M6控制程序
程序设计——报警处理程序
任务五教学要求
程序调试——调试步骤
(1) 断开三相电源和PLC电源，准备好需要的器件，按接线图要求接好线路，并仔细检查接线以确保接线无误。
(2) 接通PLC主机电源,将程序下载到PLC主机中。
(3) 只接通PLC电源，运行程序并进行有关按钮操作与电机故障的模拟，观察PLC面板上I/O指示灯的发光现象，并与程序控制要求进行比较，当两者完全相同时才能进行下一步操作，否则应检查原因并且修通过对电除尘振打控制要求分析，提出了PLC控制系统设计总方案，进而设计了PLC控制系统的主电路、控制电路和控制程序，包括给出元器件清单、 PLC控制系统的调试步骤与调试方法等，为PLC应用于工业控制而进行PLC控制系统开发提供了一种通用的方法。
项目四电除尘振打PLC控制系统设计与装调
高压静电除尘原理( 卧式电除尘器)
管式除尘器
主电路图(单室3电场)
就地操作箱( 近控/远控)
任务二教学要求
PLC外部接口电路( 单室3电场)
控制柜前门
布置图
控制柜内部
布置图
端子图
任务四教学要求
程序设计——工作时序图

湖南工学院模电课程设计

第一章正负12V直流稳压电源的设计1.1总设计方案1.1.1方框图及工作原理图+ U1 -+-图1多输出线性直流稳压电源设计的原理图图2稳压电源的整流与稳压过程1.1.2子框图及原理说明（1）变压器：电网供电电压交流220V（有效值）50Hz，要获得直流输出首先必须采用电源变压器将电源电网电压降低获得所需电压。

变压器的变比有变压器的副边电压确定的。

（2）整流电路：降压后的交流电压，通过整流电路变成脉冲的直流电压，但其幅值变化大。

（3）滤波电路：脉冲打的直流电压需经过滤波电路变成平滑，买东西奥德直流电压，即将交流部分去掉，保留其直流部分。

（4）稳压电路：滤波后的直流电压，再通过稳压电路稳压，使可得到基本不变的稳压直流电压输出，供给负载。

1.1.3方案选择（1）根据设计所要求的性能指标，选择三端稳压芯片为W7812、W7805、W7912、W7905来稳定，达到输出电压为正负12V和正负5V。

图3电路原理图1.2单元电路设计1.2.1三端稳压器集成稳三端稳压器具有体积小，外围元件少，调整简单，使用方便且性能好稳定性高，价格便宜等优点，因而获得越来越广泛的应用。

常见的有固定式和可调式两类集成三端稳压器，内部多以型串联稳压电源为主，还有适当的过滤过热等保护电路。

一般固定式较便宜，可调式较贵，性能也好些，功率也较大。

查资料知道芯片W7812（W7809）和W7912(W7905)的输入电压的范围为（8~40V）输出电压为（5~24V），最小（输入~输出）电压差为2~2.5，电压调整率为50~300mV，电流调整率为12~15mA,温度系数为300摄氏度，纹波抑制比65dB，进过调整电阻可使输出电压为正负12V。

最大允许输出电流为1.5A。

图4稳压器构成的稳压管1.2.2变压器的选择工作原理：当变压器一次侧施加交流电压U1，流过一次绕组的电流为I1,则该电流在铁芯中会产生交变磁通，使一次绕组和二次绕组发生电磁联系，根据电磁感应原理，交变磁通穿过这两个绕组就会感应出电动势，其大小与绕组匝数以及主磁通的最大值成正比，绕组匝数多的一侧电压高，绕组匝数少的一侧电压低，当变压器二次侧开路，即变压器空载时，一二次端电压与一二次绕组匝数成正比，变压器起到变换电压的目的。

湖南工程学院PLC课程设计

等级: 课程设计课程名称电气控制与PLC课程设计课题名称盐碱分离离心机电气控制系统设计专业测控技术班级学号姓名指导老师刘星平，赖指南，谭梅，沈细群2016年6月17日电气信息学院课程设计任务书课题名称盐碱分离控制系统设计姓名专业测控技术班级学号指导老师谭梅课程设计时间2016年6月6日～2016年6月17日（第15～16周）教研室意见同意开题。

审核人：汪超林国汉一.任务及要求设计任务：以PLC为核心，设计盐碱分离离心机电气控制系统，为此要求完成以下设计任务：1.根据盐碱分离离心机的工艺过程和控制要求，确定控制方案。

2.配置电器元件，选择PLC型号。

3.绘制控制系统的PLC I/O接线图。

设计PLC梯形图程序，列出指令程序清单。

4.上机调试程序。

5.编写设计说明书。

设计要求：（1）所选控制方案应合理，所设计的控制系统应能够满足控制对象的工艺要求，并且技术先进，安全可靠，操作方便。

（2）所绘制的设计图纸符合国家标准局颁布的GB4728－84《电气图用图形符号》、GB6988－87《电气制图》和GB7159－87《电气技术中的文字符号制定通则》的有关规定。

（3）所编写的设计说明书应语句通顺，用词准确，层次清楚，条理分明，重点突出。

二.进度安排1. 第一周星期一上午：课题内容介绍2. 第一周星期一下午：仔细阅读设计任务书，明确设计任务与要求，收集设计资料，准备设计工具。

3. 第一周星期二～第一周星期三：确定控制方案。

绘制盐碱分离离心机电气控制系统的电气原理图、控制系统的PLC I/O接线图和梯形图，写出指令程序清单。

选择电器元件，列出电器元件明细表。

4. 第一周星期四、五：试验调试5.第二周星期二～第二周星期五：编写设计说明书、答辩。

三.参考资料[1] 刘星平.PLC原理及工程应用[M].北京：中国电力出版社，2014年。

[2]廖常初.S7-200 PLC编程及应用[M].北京：机械工业出版社，2014年。

湖南工程学院数电课程设计

课程设计课程名称数字电子技术课题名称简易工序控制器专业电子科学与技术班级学号姓名指导教师郭照南2010年12月日湖南工程学院课程设计任务书课程名称：数字电子技术题目：简易工序控制器专业班级: dk0801学生姓名：学号：29指导老师：郭照南审批：任务书下达日期2010年12月6日星期一设计完成日期2010年12月17日星期五目录第1章设计总体思路和框图 (6)1.1设计总体思路及基本原理 (6)1.2 框图: (6)第2章单元电路设计（各单元电路图） (7)2.1倒计时显示及置数模块 (7)1．倒计时显示模块 (7)2．置数模块 (8)2.2加工步数显示模块 (9)2.3工序动作显示模块 (10)第3章总电路设计（总电路图） (12)第4章安装、调试步骤 (14)第5章故障分析与电路改进 (15)5.1 常见的故障现象 (15)5.2 产生故障的主要原因及解决方法 (15)第6章总结与设计调试体会 (16)附录 (19)参考文献： (19)第1章设计总体思路和框图1.1设计总体思路及基本原理要实现简易工序控制，首先要实现对每一步的控制。

当第1步的时候用置数控制模块控制倒计时计数器置数为5秒，步骤计数器置数为1,同时用步骤计数器控制工序显示模块使LED灯左移循环点亮；当倒计时模块全部减为0的时候，置数模块将其置数为12秒，并且给步骤计数器一个脉冲使其加1，显示为2，同时用步骤计数器控制工序显示模块使LED灯闪烁点亮。

同理实现第3步。

步骤计数器为3进制（1-3），每接受一个脉冲就实现一次加法计数。

它就像一个总的开关，控制着置数模块和工序显示模块。

而它是由倒计时模块控制，倒计时模块每给步骤计数器送一个脉冲就使其实现一次加法计数。

最终达到任务要求。

1.2 框图:第2章单元电路设计（各单元电路图）2.1倒计时显示及置数模块1．倒计时显示模块倒计时模块是由2个十进制计数器（74LS192）级联而成的。

湖南工程学院毕业论文答辩车辆动平衡机电气系统设计与分析

锁相环芯片74HC4046 累加计数器CD4040
MF10CCN
11 4 fc lk
+5 V
光电信号
1k Ω
1k Ω
+5 V
2
1k Ω
3
LM32 4 1
1 2 3
A1 Y1 A2
1k Ω
4 5 6 7
Y2 A3 Y3 GND
74 LS14
基准信号整形电路图
+5 V
VCC A6 Y6 A5
14 13 12 11
+3.0v 37 38
VDD DGND
100 DAC0
C80 51F020
XTAL 1
AIN0.0 VREF
26
18 A/D 16
10 0KΩ
10 0KΩ
1 2
LPA BPA
LPB BPB
20 19
10 KΩ +5 v
fcl k
3
HPA
HPB
4
INVA
INVB SIA
6 7 8 10 11
SA/ B VA+ VD+ CLKA CLKB
8
3AD6053
4
7
A/ D转换接口
1
2
6
AD60 3 +1 .5 V
11 4DAC0电荷 Nhomakorabea大电路程控增益放大电路
程控增益电路
电荷放大信号
10 0kΩ
10 0kΩ
1 2
LPA BPA
LPB BPB
20 19
10 kΩ +5 v
fcl k
3 HPA
HPB
4
INVA

湖南工程学院电收尘振打机电气控制系统课程设计

湖南工程学院课程设计课程名称电气控制与PLC 课题名称电收尘振打机电气控制系统设计专业班级姓名学号指导教师刘星平谭梅2013年6月21日湖南工程学院课程设计任务书课程名称电气控制与PLC课题名称电收尘振打机电气控制系统设计专业班级班姓名学号指导教师刘星平、谭梅、赖指南等审批黄峰任务书下达日期2013年6月10日课程设计完成日期2013年6月21日附录：课题简介及控制要求1.课题介绍电收尘的基本原理是迫使烟气通过直流高压电场（电压可高达75KV ）来达到收集尘埃的目的。

由于直流高压产生的高电场使电场内的气体游离，变成带正电和负电的正离子和电子，当离子和电子与烟气中的烟尘碰撞时，便附在烟尘上，使烟尘颗粒也变成有不同极性的带电体。

在电场的作用下，这些带电体向两级移动，并粘附在电极上，这就使烟尘净化了。

为了收集这些尘埃，电极上方安装有振打机，对电极进行定时振打，使尘埃下落。

这些振打机械就构成了电收尘振打系统。

下图是一个八电场电收尘振打机示意图。

引风机迫使烟气分别进入1、3、5、7和2、4、6、8电场，净化后由裤衩烟道排出。

图中M1～M8是八个阳极振打电机；YM1、YM2是两个电动阀门；M9、M10是两个电动阀门电机，可以正、反转。

分别用于完成YM1、YM2的打开与关闭；SQ1、SQ2分别是YM1的开门、关门限位开关；SQ3、SQ4分别是YM2的开门、关门限位开关。

M1～M8分别由接触器KM1～KM8控制，M9、M10的正反转由KM9～KM12控制。

八电场电收尘阳极振打机示意图2.控制要求M1M3 M4 M5 M6 M7 M8 M9M10M8M2目录一、概述 (8)二、方案论证 (8)2.1 PLC控制与继电器控制相比较 (8)2.2总结 (9)三、系统硬件设计 (10)3.1电动机控制线路的设计 (10)3.1.1电器元件的选择 (10)3.1.2 电动机控制线路原理图 (10)3.2 控制系统设计 (12)3.2.1 PLC元件选择 (12)3.2.2 PLC接线图 (12)四、系统软件设计 (13)4.1 软件设计总体规划 (13)4.2顺序功能图 (14)五、总结 (15)附录 (16)参考文献 (23)一、概述高压静电除尘器作为一种技术成熟、制作相对简单、维护费用低的工业烟气净化设备，长期以来在大气污染治理行业中得到了广泛的推广应用。
