地形图测绘技术设计书

合集下载

地形图测绘技术设计书

地形图测绘技术设计书

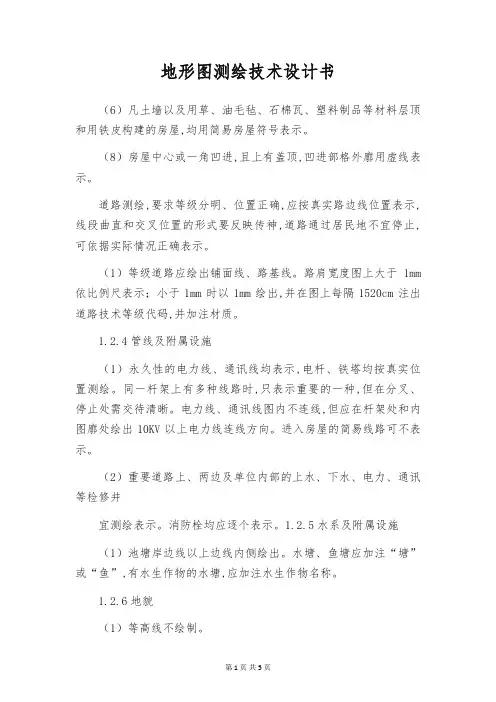

地形图测绘技术设计书(6)凡土墙以及用草、油毛毡、石棉瓦、塑料制品等材料层顶和用铁皮构建的房屋,均用简易房屋符号表示。

(8)房屋中心或一角凹进,且上有盖顶,凹进部格外廓用虚线表示。

道路测绘,要求等级分明、位置正确,应按真实路边线位置表示,线段曲直和交叉位置的形式要反映传神,道路通过居民地不宜停止,可依据实际情况正确表示。

(1)等级道路应绘出铺面线、路基线。

路肩宽度图上大于1mm 依比例尺表示;小于1mm时以1mm绘出,并在图上每隔1520cm注出道路技术等级代码,并加注材质。

1.2.4管线及附属设施(1)永久性的电力线、通讯线均表示,电杆、铁塔均按真实位置测绘。

同一杆架上有多种线路时,只表示重要的一种,但在分叉、停止处需交待清晰。

电力线、通讯线图内不连线,但应在杆架处和内图廓处绘出10KV以上电力线连线方向。

进入房屋的简易线路可不表示。

(2)重要道路上、两边及单位内部的上水、下水、电力、通讯等检修井宜测绘表示。

消防栓均应逐个表示。

1.2.5水系及附属设施(1)池塘岸边线以上边线内侧绘出。

水塘、鱼塘应加注“塘”或“鱼”,有水生作物的水塘,应加注水生作物名称。

1.2.6地貌(1)等高线不绘制。

(2)比高大于0.5m的堤、坎、坡等均应表示。

各种陡坎、斜坡图上长度小于5mm的可不表示;当坎、坡较密时可适当取舍。

(3)田埂宽度大于0.5m的用双线符号表示,其余用单线表示。

田埂较密时可适当取舍。

(1)沿道路、沟渠、土堤、河流、水塘等成行排列的树林以行树符号表示。

(2)一年内分几季莳植不同作物的耕地,应以夏季重要作物为准配置符号表示;其它旱地、水生经济作物以及园地均按《图式》规定表示。

房前屋后、单位院子里的零星菜地不表示。

植被符号按“品”字型标注,间距应匀称。

(3)居民住宅前的水泥场地面积大于图上1C㎡的用地类界表示其范围,并加注“水泥”,有线状地物的其范围以线状地物代替。

1.2.8碎部点高程测注(1)高程注记点用RTK直接施测。

地形图测绘技术设计书

地形图测绘技术设计书

XXX校区1:500地形图测绘技术设书班级:XXXX姓名:XXX学号:XXXXXXXXXXXX年X月X日第一章概况为满足测绘工程技术专业所有学生旳实习需要,XXX学院八月份旳实习安排,我们系旳学生对XX校区进行1:500数字地形图测绘工作。

在此过程中我们以小组为单位,每个组5-6人左右,并且对校区进行地籍测量和校区以外旳大乙坡进行了地形测绘。

测区概况:武定县位于云南省楚雄州,而武XX区位于XX,本校区占地大概60多亩。

该校区处在北纬25°30′31·07″、东经102°25′04·73″、海拔1751米、测区交通便利,沟渠纵横。

作业时间为一种月,因受季风气候影响,加以测区内草木茂盛,给测绘工作带来一定旳难度。

测区地形困难类别定为一般地区类。

第二章编制方案旳技术根据1、中华人民共和国原则《1:500》GB/T7929-1995(如下简称《图式》2、中华人民共和国行业原则《都市测量规范》GJJ8-99(如下简称《规范》)第三章已有测绘资料旳运用方案一、平面控制点资料测区附近有我校旳已知点。

经踏勘检查,标志完好。

成果可供运用。

二、高程控制点资料在测区附近有我校旳已知点旳国家四等水准成果。

经踏勘检核无误。

成果可作为本次测量起算成果。

三、地图资料测区有武定县土地运用详查图,可以参照进行测区技术设计、控制网布设和踏勘选点工作。

第四章坐标系统和高程系统一、平面坐标系统:采用1954年北京坐标系二、高程系统:采用85国家高程基准。

第五章、地形图旳比例及成图措施本测区成图比例尺为1:500,基本等高距0.5m。

野外采用带有内存旳全站仪进行施测,内业用计算机数字化成图。

第六章采用旳软件系统本测区数字化成图采用南方公司旳CASS6.0数字化地形地籍成图件。

软件系统旳运营环境:①Windows XP professional操作系统Autocad软件本第七章平面控制测量一、以校区旳已知点为起算点。

地形图测绘技术设计书

地形图测绘技术设计书

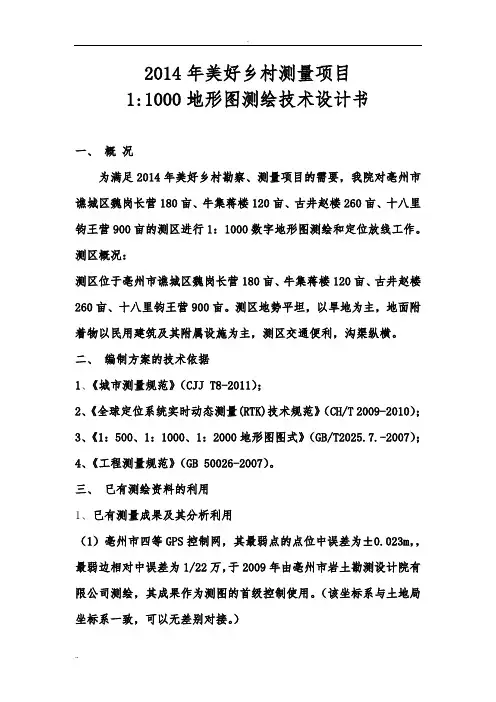

2014年美好乡村测量项目1:1000地形图测绘技术设计书一、概况为满足2014年美好乡村勘察、测量项目的需要,我院对亳州市谯城区魏岗长营180亩、牛集蒋楼120亩、古井赵楼260亩、十八里钧王营900亩的测区进行1:1000数字地形图测绘和定位放线工作。

测区概况:测区位于亳州市谯城区魏岗长营180亩、牛集蒋楼120亩、古井赵楼260亩、十八里钧王营900亩。

测区地势平坦,以旱地为主,地面附着物以民用建筑及其附属设施为主,测区交通便利,沟渠纵横。

二、编制方案的技术依据1、《城市测量规范》(CJJ T8-2011);2、《全球定位系统实时动态测量(RTK)技术规范》(CH/T 2009-2010);3、《1:500、1:1000、1:2000地形图图式》(GB/T2025.7.-2007);4、《工程测量规范》(GB 50026-2007)。

三、已有测绘资料的利用1、已有测量成果及其分析利用(1)亳州市四等GPS控制网,其最弱点的点位中误差为±0.023m,,最弱边相对中误差为1/22万,于2009年由亳州市岩土勘测设计院有限公司测绘,其成果作为测图的首级控制使用。

(该坐标系与土地局坐标系一致,可以无差别对接。

)(2)亳州市规划管理“一张图”,由亳州市岩土勘测设计院有限公司于2010年编绘而成,精度较好,能满足踏勘和控制点布设使用。

2、坐标系统和高程系统(1)、平面坐标系统:采用1980年西安坐标系本次平面控制测量将采用中央子午线为117度,将测区附近的四等GPS点作为起算点。

(2)、高程系统:1985国家高程系统为高程基准。

四、地形图的比例及成图方法1、本项目成图比例尺为1:1000。

野外采用RTK,全站仪进行施测,内业用计算机数字化成图。

2、采用的软件系统本测区数字化成图采用南方公司的CASS8.0数字化地形地籍成图软件。

软件系统的运行环境:①Windows XP professional操作系统②Autocad软件2004版本。

地形图测绘技术设计书【精选文档】

地形图测绘技术设计书【精选文档】

第一章项目概况一、自然地理概况该项目测区位于贵州省贵阳市XXXXXXXX,属于高山地区、地势起伏较大,通视条件较差,给控制测量及地形测量带来较大的困难。

二、项目内容该项目为XXXXXXXX工业园区规划,总面积约6平方公里。

主要内容有:(一)、控制测量,布设约6平方公里的E级或一级GPS控制网.(二)地形测量1、对测区范围内的地形地貌进行全面测绘,比例尺为1:1000。

2、编制1:1000比例尺地形图。

第二章项目进度安排- 1 -第三章已有资料的分析利用1.平面、高程控制资料根据开阳县城GPS(E)级控制网(贵州省第一测绘院所施测的控制点,该网最弱点点位中误差为:1。

5cm,最弱边边长相对中误差为:1/185590)作为测区首级控制起算点.2.图件资料用已有测区1:1万地形图,作为本次测量工作的选埋、埋石、控制点联测提供参考。

第四章坐标高程系统及技术标准一、坐标高程系统1、平面坐标采用1954年北京坐标系。

2.高程系统采用1985年国家高程基准.二、技术标准- 2 -第五章控制测量一、坐标系统和高程系统平面坐标采用1954年北京坐标系,高程采用1985年国家高程基准。

二、平面控制测量(一)平面控制点的基本精度要求三、四等GPS控制网中最弱相邻点的相对点位中误差不得超过±5cm;一、二级控制点相对于起算点的最弱点点位中误差不得超过±5cm.(二)一、二级GPS控制网控制测量1.一、二级GPS控制网布设该测区E级GPS控制网共布设12点,平均边长0.6 km;E 级GPS控制网基础下加密一级GPS控制网,共布设约60 点,平均边长0。

2 km。

- 3 -2.选点、埋石GPS点之间由于边长较长,原则上不要求相互之间通视,但为了便于以后的发展使用,每个控制点至少有一个方向与同等级或高一等级的控制点通视;同时点位还应满足以下要求:视野开阔,通视条件好,便于发展;坚实稳定,易于永久保存;远离大功率无线电发射源200米和高压输电线路50米;视场内障碍物的高度角满足GPS观测条件;交通便利;符合上述条件的旧有控制点可利用其标石和觇标。

数字地形图测绘技术设计书样本

数字地形图测绘技术设计书样本

经济开发区东西片区1:500数字地形图测绘技术设计书1 概述1.1 任务来源为满足经济开发区建设和**需要,受投资经营有限公司委托,对经济开发区东、西片区进行1:500航空照相数字地形图测绘工作。

本项目工期急迫,而航摄工作受天气影响无法照常进行,不能保证1:500航空照相数字地形图制作工期,为此成图办法改为全野外数字采集成图。

1.2 测区范畴测区位于。

测区涉及经济开发区东、西两个片区,以**红线为界,呈现不规则形状,约18.5 km2(以最后成图面积为准)。

2 测区概况**镇地处区北面,距离区约10km,沿万红路向北可直达**镇。

测区重要居民点涉及***。

测区道路较发达,交通尚属以便。

测区周边地形为高山,中间形成洼地,重要种植龙眼、蔬菜及水稻。

3 已有资料3.1 控制点成果测区周边有***控制、***水准点,高程属1985国家高程,可作为平面和高程之起算。

3.2 地形图资料本测区有1:1万地形图可以作为工作用图。

4 基本技术规定4.1作业根据(1) GB/T 20257.1-《1:500,1:1000,1:地形图图式》,如下简称《图式》(2) CJJ 73-97《全球定位系统都市测量技术规程》(3) CJJ 8-99《都市测量规范》,如下简称《规范》(4) GB 12898-91《国家三、四等水准测量规范》(5) GB 21139-《基本地理信息原则数据基本规定》(6) GB/T 13923-《基本地理信息要素分类与代码》(7) CH/T 1004-《测绘技术设计规定》(8) CH/T 1001-《测绘技术总结编写规定》(9) GB/T 18316-《数字测绘成果质量检查与验收》(11) 本《技术设计书》4.2数学基本及等高距(1)平面坐标系:控制点提供1980西安坐标系和**市都市坐标系,成图基准采用**市都市坐标系。

1980西安坐标系:**市都市坐标系:(2)高程系统:1985国家高程基准。

基础地形图测绘技术设计书

基础地形图测绘技术设计书

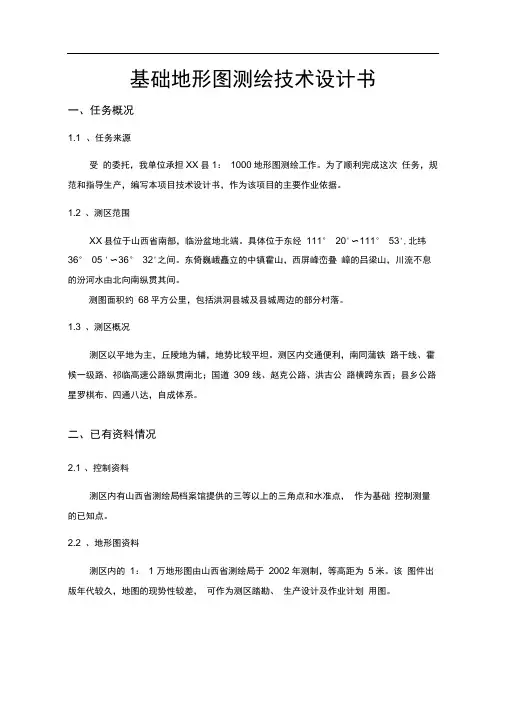

基础地形图测绘技术设计书一、任务概况1.1 、任务来源受的委托,我单位承担XX县1:1000地形图测绘工作。

为了顺利完成这次任务,规范和指导生产,编写本项目技术设计书,作为该项目的主要作业依据。

1.2 、测区范围XX县位于山西省南部,临汾盆地北端。

具体位于东经111° 20'〜111° 53',北纬36° 05 '〜36° 32'之间。

东倚巍峨矗立的中镇霍山,西屏峰峦叠嶂的吕梁山,川流不息的汾河水由北向南纵贯其间。

测图面积约68平方公里,包括洪洞县城及县城周边的部分村落。

1.3 、测区概况测区以平地为主,丘陵地为辅,地势比较平坦。

测区内交通便利,南同蒲铁路干线、霍候一级路、祁临高速公路纵贯南北;国道309 线、赵克公路、洪古公路横跨东西;县乡公路星罗棋布、四通八达,自成体系。

二、已有资料情况2.1 、控制资料测区内有山西省测绘局档案馆提供的三等以上的三角点和水准点,作为基础控制测量的已知点。

2.2 、地形图资料测区内的1:1 万地形图由山西省测绘局于2002年测制,等高距为5米。

该图件出版年代较久,地图的现势性较差,可作为测区踏勘、生产设计及作业计划用图。

三、技术依据和数学基础3.1 、技术作业依据3.1.1 、CJJ73-97 《全球定位系统城市测量技术规程》;3.1.2、CJJ8-99《城市测量规范》;3.1.3、GB20056-2007《工程测量规范》;3.1.4、GB/T18314-2001《全球定位系统(GPS测量规范》;3.1.5 、GB/T20257.1-2007《1:500、1:1000、1:2000地形图图式》;3.1.6、GB1289—91《国家三、四等水准测量规范》;3.1.7 、经审批的本项目技术设计书3.2 、数学基础3.2.1 、坐标系统坐标系统采用1980年西安坐标系,高程系统采用1985年国家高程基准,平面控制采用高斯克吕格3o 带投影,属37 带,中央子午线111o 。

测绘项目项目 地形图技术设计书

测绘项目项目 地形图技术设计书

测绘项目项目地形图技术设计书地形图技术设计书一、引言地形图是测绘项目中重要的成果之一,它是地理信息系统(GIS)中的基础数据之一,对于地理环境分析、规划设计和资源管理具有重要的作用。

本文将详细介绍测绘项目中地形图的技术设计书,包括项目背景、技术方案、数据采集与处理、制图要求等内容。

二、项目背景本项目是针对某地区进行地形图的测绘工作。

该地区地形复杂,包括山地、平原、河流等地貌类型,地形起伏较大。

地形图的制作旨在提供该地区的地形信息,为地理环境分析和规划设计提供基础数据支持。

三、技术方案1. 数据采集地形图的制作需要进行地形数据的采集工作。

我们将采用多种技术手段,包括GPS测量、遥感影像解译和地面测量等。

GPS测量主要用于获取地区的地理坐标信息,遥感影像解译用于获取地表特征和地貌信息,地面测量用于获取地表高程数据。

2. 数据处理采集到的地形数据需要进行处理,以生成符合制图要求的地形图。

数据处理包括以下几个方面:- 数据配准:将不同数据源采集到的地理坐标信息进行配准,保证数据的一致性和准确性。

- 数据融合:将GPS测量、遥感影像解译和地面测量等多种数据源融合,生成完整的地形数据集。

- 数据清洗:对采集到的地形数据进行去噪和修正,确保数据的准确性和可靠性。

- 数据插值:对地面高程数据进行插值处理,以获取地形的连续性和平滑性。

3. 制图要求地形图的制图要求如下:- 比例尺:根据实际需求确定合适的比例尺,以确保地图的信息量和可读性。

- 符号表示:采用统一的符号系统,准确表示地表特征和地貌信息。

- 等高线:根据地表高程数据绘制等高线,以反映地形的起伏和变化。

- 颜色渲染:根据地貌类型和地理环境特征,对地形图进行适当的颜色渲染,以增加地图的可视化效果。

- 注记标注:对地图中的重要地物和地理要素进行注记标注,以提供更详细的地理信息。

四、项目进度安排本项目的工作进度安排如下:1. 数据采集:预计耗时2个月,包括GPS测量、遥感影像解译和地面测量等工作。

航测11000地形图测绘项目技术设计书

航测11000地形图测绘项目技术设计书

107国道以西、黄河大堤以南区域得1:1000地形图测绘项目技术设计书福建省海陆勘测有限公司二零一九年五月十四日107国道以西、黄河大堤以南区域得1:1000地形图测绘项目技术设计书项目承担单位(盖章):福建省海陆勘测有限公司审核意见: 设计负责人:审核人: 主要设计人:年月日年月日批准单位(盖章):审批意见:审批人:年月日ﻬ目录一、ﻩ概述1ﻩ1、测区概况ﻩ12、任务来源 (1)3、任务内容1ﻩ4、主要完成得工作量ﻩ25、投影、坐标与高程系统2ﻩ二、技术要求.................................................. 31、执行技术标准 (3)2、数学基础与图幅规格ﻩ5三、ﻩ准备阶段ﻩ51、前期准备工作结构5ﻩ2、项目前期准备工作划分6ﻩ3、成立项目部ﻩ74、编写技术设计书.............................................. 75、设备筹备 (9)6、人员培训.................................................... 9四、正射影像图生产 (10)1、专业软件10ﻩ2、数学精度要求10ﻩ2、像控点选取要求11ﻩ2、飞行及摄影设备............................................. 133、飞行质量要求14ﻩ4、影像质量要求1ﻩ55、飞行任务规划............................................... 16五、数字地形图生产16ﻩ1、测绘专业软件16ﻩ2、数学精度要求 (16)六、ﻩ数字航测测量建模 (18)1、空三加密18ﻩ2、加密要求................................................... 183、模型分块重构 (19)七、ﻩ立体测图1ﻩ91、工作流程19ﻩ2、数据判绘采集得一般规则20ﻩ3、数据采集21ﻩ4、地物补测................................................. 335、质量检查34ﻩ6、发现得问题及采取得措施..................................... 35八、质量控制与安全文明生产35ﻩ1、质量控制35ﻩ2、安全文明生产措施 (37)九、ﻩ成果整理 (38)1、数据编辑原则38ﻩ2、数据输出38ﻩ十、成果提交ﻩ381、基本文档................................................... 382、首级控制成果38ﻩ3、像控测量成果39ﻩ4、航测法数字地形图成果....................................... 395、正射影像图成果3ﻩ9107国道以西、黄河大堤以南区域得1:1000地形图测绘项目技术设计书一.概述1、测区概况测区位于平原新区南部,东临G107国道,南临黄河,与郑州市郊区隔河相望,西与武陟县为邻,北至黄河大堤,与祝楼乡相望。

测绘项目项目 地形图技术设计书

测绘项目项目 地形图技术设计书

测绘项目项目地形图技术设计书地形图技术设计书一、引言地形图是地图的一种,用于描述地球表面地形特征的图件。

地形图技术设计书是地形图制作过程中的重要文件,它包含了地形图的设计目标、制图要求、数据来源和处理方法等内容。

本文将详细介绍测绘项目中地形图技术设计书的标准格式。

二、项目背景本项目旨在制作一份详细准确的地形图,为后续工程规划、资源开发和环境保护提供依据。

地形图的制作需要充分考虑地形特征的精细度和准确度,以及数据的可靠性和一致性。

三、设计目标1. 制作一份全面、准确、可靠的地形图,能够反映地球表面的真实地形特征。

2. 地形图比例尺为1:10000,图幅采用UTM坐标系,投影方式为高斯-克吕格投影。

3. 地形图应包含地形起伏、地貌类型、水系分布、交通道路、建筑物、植被覆盖等内容。

4. 地形图应具有良好的可读性和美观性,符合地图制图的相关规范和标准。

四、制图要求1. 数据采集:采用航空遥感影像、卫星影像和现场测量等多种数据来源,确保数据的全面性和准确性。

2. 数据处理:采用数字图像处理和地理信息系统(GIS)技术,对数据进行处理和分析,提取地形特征。

3. 符号表示:采用规范的地图符号和颜色,清晰明了地表示地形特征,确保地图的可读性。

4. 图件布局:合理安排地图元素的位置和大小,使地图整体布局美观、简洁,便于使用和阅读。

5. 标注注释:对地图中的重要地点、地名、道路、河流等进行标注注释,提供必要的解读信息。

五、数据来源和处理方法1. 高程数据:采用全球定位系统(GPS)测量和数字高程模型(DEM)数据,通过插值和平滑处理得到高程数据。

2. 影像数据:采用航空遥感影像和卫星影像,通过图像处理和分类方法,提取地表覆盖类型和地貌特征。

3. 矢量数据:采用现场测量和遥感解译等方法,获取道路、河流、建筑物等矢量数据,并进行数据编辑和拓扑处理。

4. 数据融合:将不同来源的数据进行融合和校正,确保数据的一致性和准确性。

1:500地形图测绘技术设计书

1:500地形图测绘技术设计书

XXX校区1:500地形图测绘技术设书班级:XXXX姓名:XXX学号:XXXXXXXXXXXX年X月X日第一章概况为满足测绘工程技术专业所有学生的实习需要,XXX学院2011年八月份的实习安排,我们系的学生对XX校区进行1:500数字地形图测绘工作。

在此过程中我们以小组为单位,每个组5-6人左右,并且对校区进行地籍测量和校区以外的大乙坡进行了地形测绘。

测区概况:武定县位于云南省楚雄州,而武XX区位于XX,本校区占地大约60多亩。

该校区处于北纬25°30′31·07″、东经102°25′04·73″、海拔1751米、测区交通便利,沟渠纵横。

作业时间为一个月,因受季风气候影响,加以测区内草木茂盛,给测绘工作带来一定的难度。

测区地形困难类别定为一般地区类。

第二章编制方案的技术依据1、中华人民共和国标准《1:500》GB/T7929-1995(以下简称《图式》2、中华人民共和国行业标准《城市测量规范》GJJ8-99(以下简称《规范》)第三章已有测绘资料的利用方案一、平面控制点资料测区附近有我校的已知点。

经踏勘检查,标志完好。

成果可供利用。

二、高程控制点资料在测区附近有我校的已知点的国家四等水准成果。

经踏勘检核无误。

成果可作为本次测量起算成果。

三、地图资料测区有武定县土地利用详查图,可以参考进行测区技术设计、控制网布设和踏勘选点工作。

第四章坐标系统和高程系统一、平面坐标系统:采用1954年北京坐标系二、高程系统:采用85国家高程基准。

第五章、地形图的比例及成图方法本测区成图比例尺为1:500,基本等高距0.5m。

野外采用带有内存的全站仪进行施测,内业用计算机数字化成图。

第六章采用的软件系统本测区数字化成图采用南方公司的CASS6.0数字化地形地籍成图件。

软件系统的运行环境:①Windows XP professional操作系统Autocad软件2005版本第七章平面控制测量一、以校区的已知点为起算点。

测绘项目项目地形图技术设计书

测绘项目项目地形图技术设计书

测绘项目项目地形图技术设计书项目地形图技术设计书一、引言地形图是测绘项目中的重要组成部分,它以图形和文字的形式展现了项目地区的地形特征和地貌状况。

本技术设计书旨在详细描述地形图的制作过程、数据采集方法、精度要求以及相关的技术规范。

二、项目概述本项目旨在制作一份准确、全面的地形图,以支持后续的规划、设计和工程施工。

地形图将覆盖项目区域的全貌,包括地形起伏、水系分布、道路网络、建筑物分布等信息。

三、数据采集1. 采集设备本项目将使用全站仪、GNSS接收机、激光扫描仪等现代化测绘仪器设备进行数据采集。

这些设备具备高精度、高效率的特点,能够满足地形图制作的要求。

2. 采集方法采集团队将在项目区域内设置控制点,利用全站仪进行高精度的地面测量。

同时,采集团队还将使用GNSS接收机进行卫星定位,以获取更广范围的地理信息。

此外,激光扫描仪将用于获取建筑物的三维模型数据。

3. 采集要求为确保地形图的准确性和可靠性,采集过程中需满足以下要求:- 采集点密度:根据地形复杂程度和项目需求,设置合理的采集点密度,以保证地形图的细节表达。

- 采集精度:全站仪和GNSS接收机的测量精度应符合国家测绘规范的要求,以保证地形图的准确性。

- 采集时间:采集团队应在适宜的天气条件下进行数据采集,以避免天气因素对数据质量的影响。

四、数据处理与制图1. 数据处理采集到的原始数据将进行后期处理,包括数据校正、配准、滤波等步骤。

处理后的数据将具备较高的精度和一致性,以满足地形图制作的要求。

2. 制图要求地形图的制图要求如下:- 图幅范围:根据项目需求,确定地形图的图幅范围,并进行合理的划分。

- 地形符号:采用规范的地形符号,准确表达地形特征和地貌状况。

- 图件比例:根据项目的具体要求,确定合适的图件比例,以便准确展示地形图的细节。

- 图件标注:对地形图中的重要地物、地貌特征等进行标注,以提供更详细的信息。

五、质量控制为确保地形图的质量,采集和制图过程中应进行严格的质量控制。

1:1000地形图测绘项目技术设计书

1:1000地形图测绘项目技术设计书

1:1000地形图测绘项⽬技术设计书xxx1:500 1:1000数字地形测量项⽬技术设计书⽬录1概述 (1)1.1任务来源 (1)1.2项⽬主要任务及⼯作量 (1)1.3作业区范围及⾏政⾪属 (1)1.4任务完成期限 (2)2 测区⾃然地理概况和已有资料情况 (2)2.1测区⾃然地理概况 (2)2.2测区已有资料及分析利⽤ (3)3 引⽤⽂件 (4)4 成果主要技术指标和规格 (5)4.1测绘基准 (5)4.2地形图技术指标 (5)4.3成图的基本要求 (6)5 作业流程与技术路线 (6)5.1作业流程 (6)5.2技术路线 (7)6 像⽚控制测量 (8)6.1像⽚控制点布设 (8)6.2像⽚控制点判刺 (9)6.3像⽚控制点联测和计算 (10)7 空三加密 (10)7.1内定向 (10)7.2相对定向 (10)7.3绝对定向 (10)7.4模型连接较差 (11)7.5计算和成果整理 (11)7.6加密接边 (11)8 地形图数据采集 (11)8.1数据采集范围 (11)8.2数据采集内容及要求 (11)9 航测法外业调绘 (12)9.1外业调绘的主要任务 (12)9.2外业调绘的要求 (13)9.3⾼程测量的⽅法 (14)9.4地物补测的⽅法 (15)10 地形图的表⽰内容 (15)10.1测量控制点 (15)10.2⽔系 (15)10.3居民地及设施 (16)10.4交通 (18)10.5管线 (19)10.6境界与政区 (19)10.7地貌 (20)10.8植被与⼟质 (20)10.9注记 (20)11 内业数字化编辑 (21)11.1⼀般要求 (21)11.2编辑原则 (21)11.3编辑具体要求 (22)11.4数据接边 (24)11.5图外整饰要求 (24)11.6元数据整理 (25)12 质量控制 (25)12.1质量管理流程 (25)12.2质量控制的基本要求 (26)12.3质量检查的⽅法 (26)12.4数据质量检查 (27)13 基础地理信息数据库管理系统 (32)xxx1:500 1:1000数字地形测量项⽬技术设计书1概述1.1任务来源为满⾜xxx城市建设和城乡总体规划的需要,全⾯加快“乐居吴江”建设的步伐,向社会各⽅⾯提供现势、详尽的基础地理信息数据,xxx规划局决定对xxx全市范围实施⼤⽐例尺全数字航空摄影测量项⽬。

1:500地形图测量技术设计书

1:500地形图测量技术设计书

XXXXXX1﹕500数字化地形图测量技术设计书批准单位:申报单位:审批意见:总工程师:20xx年xx月xx日主要设计人:20xx年xx月xx日审批人:20xx年xx月xx日目录一、测区概况二、设计及作业依据三、已有资料情况四、平面坐标系统、高程系统和基本等高距五、各等级控制点埋石、密度六、基础控制测量七、图根控制测量八、地形图测绘九、保证质量主要措施和要求十、成果资料的整理与上交Xxx区1﹕500数字化地形图测量技术设计书为满足XXXXXX需要,为统一技术要求,以保证成果质量,盐城市乾泰工程测量有限公司特编写本技术设计书。

一、测区概况测区位于,周边约29平方公里的范围,交通较为便利。

测区地形以平原地为主,部分地区上有树,测区内耕地大部分为旱地,有部分水稻田。

二、设计及作业依据1.GJJ8-99《城市测量规范》2.GB12898-91《国家三、四等水准测量规范》3.GB/T7929—1995《1:500、1:1000、1:2000地形图图式》4.CJJ73—97《全球定位系统城市测量技术规程》5.GB14912—94《大比例尺地形图机助制图规范》6.GB/T17160-1997《1:500、1:1000、1:2000地形图数字化规范》7.审批后的本技术设计书本设计书未提及的,按GJJ8—99《城市测量规范》;GB/T7929—1995《1:500、1:1000、1:2000地形图图式》为准.三、已有资料情况1.控制资料①由XX市规划局提供,Ⅱ、Ⅲ等三角点X个(XXX、XXX、..。

.。

.)可作为测区布设首级控制测量平面控制的起算点。

②由XX市规划局提供,Ⅲ等以上水准点可作为首级控制测量高程控制的起算点(XXX、XXX、.... 。

.。

)。

③上述成果为1980西安坐标系,1985国家高程基准。

④测区内已有一级导线点、GPS点可利用。

因坐标系不同,需经转换检测符合要求后方可使用。

2.地形图资料由XX市规划局提供的1:10000影像图,标有测区范围及1:500、1:2000地形图测图范围,1:50000地形图可作为工作计划用图.测区内有部分不同坐标系的1:500、1:1000、1:2000地形图,可进行连测转换经内业数字化后使用。

1_500地形图测量技术设计书

1_500地形图测量技术设计书

1:500地形图测量技术设计书一、测区概况**县位于广东省东部,**市南端,东毗**,南邻**,西连**,北接**,地处东经115° 30’ -116° 41' ,北纬23° 36' -24° 13' ,县中心位于北纬23度78分,东经116度18分,是**市和**、**地区通往**的必经之地。

**县地处*************。

北部铜鼓峰海拔1559.5米,为全县最高点,也是粤东第一高峰。

主要山脉有:莲花山脉、释迦岽山脉、凤凰山脉、韩山山脉。

县内河流由**、**两大水系组成。

两水系支流流域面积达100平方公里以上的共有11条。

***县属南亚热带季风气候区,光照充足,雨量充沛,气候宜人。

县城年平均气温21.4°C ,年日照时数1938.8小时,全年无霜期322天。

县城平均降雨量为1776.1毫米。

**县辖**个镇(********)和,**个村民委员会和**个居民委员会,县城设在***镇。

本测区位于于***,作业范围约为***平方公里。

测区内车流量较大,路上行人较多,修补测工作较大,工作难度很大。

二、工作内容1. *******平方公里1:500地形图测绘。

三、作业依据1、《城市测量规范》(CJJT8-2011)(以下简称《规范》);2、《1:500 1:1000 1:2000地形图图式》(GB/T20257.1-2007);3、《1:500 1:1000 1:2000外业数字测图技术规程》(GB14912-2005);4、《全球定位系统(GPS)测量规范》(GB/T18314-2009);5、《全球定位系统实时动态(RTK)测量技术规范(CH/T 2009-2010)》(以下简称《(RTK)测量技术规范》)6、《国家三、四等水准测量规范》(GB 12898—2009);7、《数字测绘成果质量检查与验收》(GB/T18316-2008);8、《测绘产品检查验收规定》(CH1002-95);9、《测绘产品质量评定标准》(CH1003-95);10、本项目技术设计书。

地形图测绘技术设计书

地形图测绘技术设计书

地形图测绘技术设计书一、概述(一)项目名称_____地形图测绘项目(二)测区概况测区位于_____,地理位置为东经_____至_____,北纬_____至_____。

测区地形复杂,包括山地、丘陵、平原等多种地貌类型。

区内交通便利,有_____公路贯穿。

测区内植被覆盖较广,主要有_____等植被类型。

(三)测绘目的为了满足_____的需要,对测区进行地形图测绘,为工程规划、设计和施工提供准确可靠的地形资料。

二、执行的技术标准(一)《全球定位系统(GPS)测量规范》(GB/T 18314-2009)(二)《工程测量规范》(GB 50026-2020)(三)《国家基本比例尺地图图式第 1 部分:1:500 1:1000 1:2000 地形图图式》(GB/T 202571-2017)(四)《测绘成果质量检查与验收》(GB/T 24356-2009)三、已有资料的分析与利用(一)已有控制资料收集到测区内及周边的_____控制点成果,包括平面控制点和高程控制点。

经分析,这些控制点的精度和可靠性能够满足本次测绘的起算要求。

(二)已有地形图资料收集到测区内的_____比例尺地形图,经实地踏勘和对比分析,该地形图现势性较差,部分地物地貌发生了变化,仅供参考。

四、主要技术指标(一)平面坐标系统采用_____坐标系,中央子午线为_____。

(二)高程系统采用_____高程系。

(三)成图比例尺本次测绘地形图比例尺为 1:_____。

(四)基本等高距根据测区地形起伏情况,基本等高距为_____米。

(五)精度要求1、平面控制点精度:最弱点点位中误差不超过±_____厘米,最弱边相对中误差不超过 1/_____。

2、高程控制点精度:四等水准测量每千米高差中误差不超过±_____厘米,最弱点高程中误差不超过±_____厘米。

3、地形图测绘精度:地物点相对于邻近图根点的点位中误差不超过图上±_____毫米,邻近地物点间距中误差不超过图上±_____毫米;等高线插求点相对于邻近图根点的高程中误差不超过 1/3 等高距。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章项目概况一、自然地理概况该项目测区位于贵州省贵阳市XXXXXXXX,属于高山地区、地势起伏较大,通视条件较差,给控制测量及地形测量带来较大的困难。

二、项目内容该项目为XXXXXXXX工业园区规划,总面积约6平方公里。

主要内容有:(一)、控制测量,布设约6平方公里的E级或一级GPS 控制网。

(二)地形测量1、对测区范围内的地形地貌进行全面测绘,比例尺为1:1000。

2、编制1:1000比例尺地形图。

第二章项目进度安排- 1 -第三章已有资料的分析利用1.平面、高程控制资料根据GPS(E)级控制网,该网最弱点点位中误差为:1.5cm,最弱边边长相对中误差为:1/185590)作为测区首级控制起算点。

2.图件资料用已有测区1:1万地形图, 作为本次测量工作的选埋、埋石、控制点联测提供参考。

第四章坐标高程系统及技术标准一、坐标高程系统1、平面坐标采用1954年北京坐标系。

2.高程系统采用1985年国家高程基准。

二、技术标准- 2 -第五章控制测量一、坐标系统和高程系统平面坐标采用1954年北京坐标系,高程采用1985年国家高程基准。

二、平面控制测量(一)平面控制点的基本精度要求三、四等GPS控制网中最弱相邻点的相对点位中误差不得超过±5cm;一、二级控制点相对于起算点的最弱点点位中误差不得超过±5cm。

(二)一、二级GPS控制网控制测量1.一、二级GPS控制网布设该测区E级GPS控制网共布设12点,平均边长0.6 km;E级GPS控制网基础下加密一级GPS控制网,共布设约60 点,平均边长0.2 km。

- 3 -2.选点、埋石GPS点之间由于边长较长,原则上不要求相互之间通视,但为了便于以后的发展使用,每个控制点至少有一个方向与同等级或高一等级的控制点通视;同时点位还应满足以下要求:视野开阔,通视条件好,便于发展;坚实稳定,易于永久保存;远离大功率无线电发射源200米和高压输电线路50米;视场内障碍物的高度角满足GPS观测条件;交通便利;符合上述条件的旧有控制点可利用其标石和觇标。

3.外业观测外业使用南方静态GPS9600和动态RTK GPS S82接收机进行静态定位模式观测。

GPS测量基本技术要求按照有关GPS技术规程执行。

观测时应认真、仔细、正确填写测量手簿,天线高要两次量测,较差不得超过3mm,最后取中数使用,天线高记录不得划改;可不记录气象数据。

4.数据处理及平差基线解算及平差使用GPS接收机随机软件:HDS2003 数据处理软件包或其他商用软件。

GPS控制网主要技术要求:(1) 相邻点间弦长精度:σ= ±22)(da⋅+b式中σ—标准差(基线向量的弦长中误差mm)a—固定误差≤10mm- 4 -- 5 -b —比例误差系数≤(三等5ppm 、四等10ppm ) d —相邻点间距离(km )(2) 复测基线的长度较差不应超过22σ⋅(3) 异步环闭合差三维坐标闭合差应满足:n 为独立环中的边数(4) 同步环坐标分量相对闭合差三等不超过3.0ppm ,四等不超过6.0ppm ;环线全长相对闭合差三等不超过5.0ppm ,四等不超过10.0ppm 。

(5) 网中最弱相邻点的相对点位中误差不大于±5cm 。

(三)一、二级控制测量 1.一、二级控制点的布设一级控制点在E 级GPS 控制点下加密,编号按阿拉伯数字顺序编排,点号前冠以罗马数字“Ⅰ”;二级控制点在四等GPS 控制点和一级控制点下沿测区次要街道进行加密,编号按阿拉伯数字顺序编排,点号前冠以罗马数字“Ⅱ”。

2.选点和埋石一、二级控制点均应设置长久牢固的标志。

位于土路或堤坝上的点需埋设标石,其标石规格为:顶面12㎝×12㎝、高65㎝、底面20㎝×20㎝的混凝土标石;位于沥青路面上的点可打入长20cm 、φ2.0㎝的钢钎作为标志,钢钎中心钻一直径为σσσσ⋅≤⋅≤⋅≤⋅≤n W n Wz n W n W y x 322221.5mm,深5mm的洞;水泥路面上的点位应钻一深20㎝,直径5cm的园孔,把测量标志用混凝土镶嵌进去。

控制点布设完之后,应在现场作较详细的点之记,并在点位附近明显且牢固的地物上用红漆做好标记,以便查找和利用。

3.观测与计算一、二级控制点观测可以使用导线测量,使用2″级全站仪进行方向法观测。

(1) 导线测量与计算a.一、二级导线水平角观测时按方向法进行观测,导线两端点一般需联测定向角。

一级导线按方向法观测时,应按左、右角进行观测。

导线观测及主要技术要求:(注:导线网结点间的长度为附合路线长度的0.7倍;n为测站数。

)- 6 -b.边长测量使用全站仪单程观测平距两测回,一测回四次读数。

一测回内读数较差应小于10mm,测回间较差应小于15mm。

气象数据可取每条边主机端的数据,气温最小读数0.5℃,气压最小读数为100Pa(或1mmHg)。

气象数据可直接输入全站仪,由仪器自动进行气象改正,但气象观测数据必须记录在观测手簿上。

观测边长经仪器的加乘常数改正后,投影到参考椭球面并归算到高斯平面上。

c.一、二级导线网的验算及平差计算使用正规计算软件在微机上进行,在四等GPS控制点下对一、二级导线网进行严密平差计算。

(2) GPS测量及计算a.一、二级GPS网可分别由一个或若干个独立观测环构成,也可采用附合路线形式组成。

闭合环或附合路线中的边数不得多于10条,不允许出现支点或支线的形式。

可根据需要布设为若干个控制网。

b.外业使用南方静态GPS9600和动态RTK GPS S82接收机进行静态定位模式观测。

观测前制定好观测计划。

观测要求按照有关GPS技术规程执行。

c.观测时应认真、仔细、正确填写测量手簿,天线高要两次量测,较差不得超过3mm,最后取中数使用,天线高记录不得划改。

- 7 -- 8 -d .基线解算及平差计算可使用GPS 接收机随机软件或其它商用软件进行。

一、 二级GPS 网相邻点间弦长精度为:σ为标准差(基线向量的弦长中误差mm )a 为固定误差(一级10mm ,二级15mm )b 为比例误差系数(一级10×10-6,二级20×10-6)d 为相邻点间的距离(km )复测基线的长度较差不应超过22σ⋅异步环闭合差三维坐标闭合差应满足:n 为独立环中的边数同步环坐标分量相对闭合差不超过9.0ppm ,环线全长相对闭合差不超过15.0ppm 。

三、高程控制测量 1.四等水准网布设四等水准网以国家三等及其以上等级的水准点为起算点。

四等水准环线或附合于高级点的路线的最大长度不应超过80km ,结点间或结点与高级点间路线长度不应超过30km 。

22)(bd a +±=σσωσωσωσω⋅≤⋅≤⋅≤⋅≤n n n n z y x 322222.外业观测水准观测使用DS3型以上等级水准仪和区格式水准标尺。

水准仪、水准标尺按GB 12898—91《国家三、四等水准测量规范》中5.2.2的检验项目检验,并进行记录和整理,检验合格的仪器和标尺方能投入使用。

水准测量采用中丝读数法进行单程观测,测站观测顺序为“后后前前”,距离直读,每一测段的测站数均应为偶数。

记簿要求字迹清晰、美观、正规,严禁连环涂改和就字改字,手簿不允许出现空页、空格现象。

3.平差计算平差计算采用水准网严密平差程序计算。

注:L为路线长度,单位为km。

- 9 -4.高程拟合未联测四等水准的GPS点及一、二级控制点的高程,以联测四等水准的控制点作为固定点,利用GPS点的大地高进行高程拟合求定。

为减少粗差对高程拟合的结果产生的影响,高程拟合应选择多个拟合方案进行。

对各方案拟合结果进行比较分析后,剔除影响拟合精度的粗差,选择最佳拟合结果作为最终成果。

以高程拟合法求得的GPS控制点的高程中误差应不超过±4cm。

第六章地形测量一、测量的基本规定及精度要求1、平面坐标采用1954年北京坐标系2.高程采用1985年国家高程基准。

3.作业前对所用的各类仪器按要求进行检验,并做好检验记录。

4.地形图采用50cm×50cm正方形分幅,基本比例尺为1:500。

图名以图幅内的地理名称取名;图号注记为图廓西南角坐标值,以公里为单位,取小数点前两位和小数点后两位,X在前Y在后,中间加短线。

5.图根点相对于起算点的点位中误差不大于图上0.1mm;高程中误差不大于0.1m。

- 10 -6.图上高程注记点相对于邻近高程控制点的高程中误差不超过±0.15m;高程注记点的密度为1点/dm2以上。

二、地形碎部测量该项目所有测区碎部测图,采用全解析法进行,即使用CASS7.1数字测图软件,利用全站仪进行野外数据采集,内业使用微机进行编辑。

地形地貌野外数据的采集,一般在各级基本控制点上利用全站仪极坐标法、交会法或内外分点等方法测定或用动态RTK GPS 直接测量。

当控制点不能满足地形要素野外数据采集的需要时,一般地区在图根点上发展一级支导线(一条边)作为测站,特殊困难地区可发展两级,其总长不超过200m。

测站点至碎部点的距离一般不大于150m。

地形地貌要素采集的主要内容包括各级控制点、居民地、工矿建(构)筑物、交通、管线、水系、植被、地貌等。

1.测量控制点各等级控制点内业编辑时展绘,一律用《1:500、1:1000、1:2000地形图图式》(以下简称《图式》)相关符号表示,图根点一律用《图式》3.1.8符号表示。

2.居民地及垣栅(1) 房屋以墙基角为准,不得综合,不同性质、不同高度、不同权属的房屋应分割表示。

楼房的阳台应准确表示,落地阳台(指最底层阳台和地面直接接触的)楼房主体墙以虚线表示,突- 11 -出部分按实际位置以实线表示;不落地阳台(指最底层阳台不和地面直接接触)楼房主体墙以实线表示,突出部分按投影位置以虚线表示。

附属在楼房等建筑物上的门廊、雨罩等只采集带支柱的;二层以上的突出楼房,底层墙基以实线表示,突出部分按投影位置以虚线表示;居民地内部小于6m2的偏房、单独的小门楼一般不采集,与房屋毗连的小门楼可按房屋综合采集。

凡有基础的在建房屋均应采集,并用《图式》4.1.3符号表示。

(2) 二层以上(含二层)的楼房应加注结构性质及层数,注记在建筑物的右下角。

对于楼房层数,四周门窗处房檐的净高在2.2m以上的算作一层,低于上述高度的不算一层。

(3) 街道两侧用石棉瓦、塑料制品等搭建的不正规的临时建筑一律不采集。

机关、企事业单位和住宅区内正规的停车棚,大于6m2的要采集,并用棚房符号表示。

(4) 室外楼梯要采集,并按《图式》4.3.4符号表示。

地下建筑物的天窗及地下室一般不采集,但大面积的地下商场应采集,用《图式》4.1.4虚线表示出范围,内加说明注记,地下商场的入口按《图式》5.8.3符号表示。
