接地电阻,法兰跨接,防雷接地体,静电连接线,可燃液体流速、静置等标准出处及要求

接地电阻，法兰跨接，防雷接地体，静电连接线，可燃液体流速、静置等标准出处及要求
一、《石油化工企业设计防火规范》GB50160-
2008对于可燃液体进储罐管道位置、防雷要求：
6.2.24储罐的进料管应从罐体下部接入；若必须从上部接入，宜延伸至距罐底200mm处。

9.2.2工艺装置内露天布置的塔、容器等，当顶板厚度等于或大于4mm时，可不设避雷针、线保护，但必须设防雷接地。

9.2.5防雷接地装置的电阻要求应按现行国家标准《石油库设计规范》GB50074、《建筑物防雷设计规范》GB50057的有关规定执行。

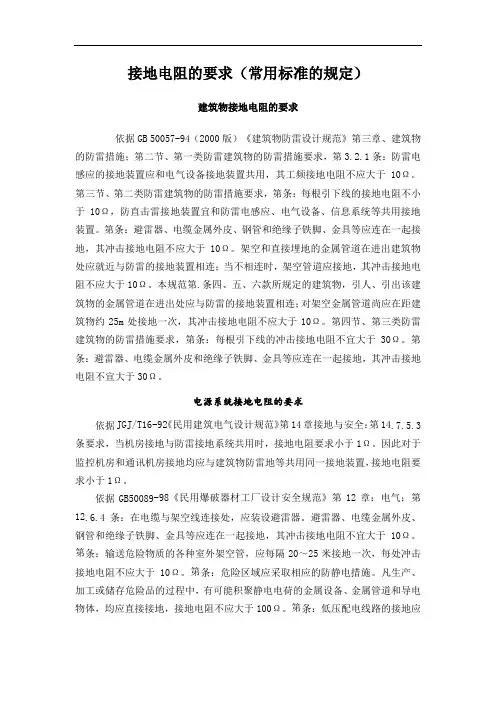

二、《石油库设计规范》GB50074-2014接地电阻要求；
14.2.1钢储罐必须做防雷接地，接地点不应少于2处。

14.2.2钢储罐接地点沿储罐周长的间距，不宜大于30m，接地电阻不宜大于10Ω。

14.3.16防静电接地装置的接地电阻，不宜大于100Ω。

三、《交流电气装置的接地设计规范》GB/T50065-
2011接地电阻要求：
6.1.2低电阻接地系统的高压配电电气装置，其保护接地的接地电阻应符合本规范公式(4.2.1-)的要求，且不应大于4Ω。

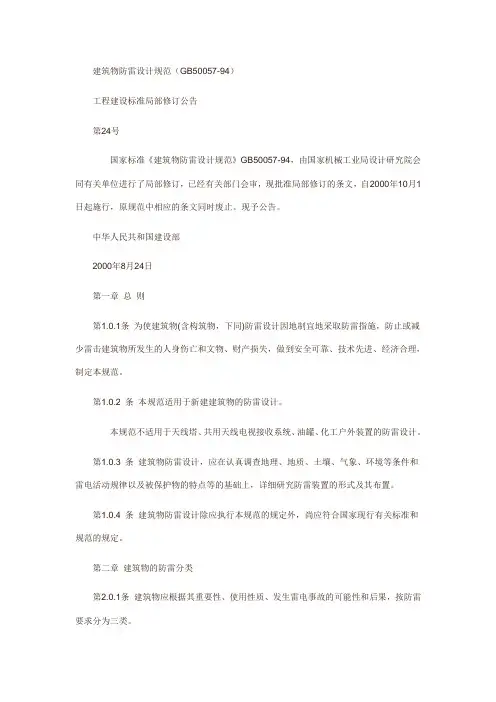

四、《建筑物防雷设计规范》GB50057-2010接地电阻、跨接要求:
4.2.1 第一类防雷建筑物防直击雷的措施应符合下列规定：
8.独立接闪杆、架空接闪线或架空接闪网应设独立的接地装置，每一引下线的冲击接地电阻不宜大于10Ω。

在土壤电阻率高的地区，可适当增大冲击接地电阻，但在3000Ωm以下的地区，冲击接地电阻不应大于30Ω。

4.2.2 第一类防雷建筑物防闪电感应应符合下列规定：
2.平行敷设的管道、构架和电缆金属外皮等长金属物，其净距小于100mm时，应采用金属线跨接，跨接点的间距不应大于30m；交叉净距小于100mm时，其交叉处也应跨接。

当长金属物的弯头、阀门、法兰盘等连接处的过渡电阻大于0.0 3Ω时，连接处应用金属线跨接。

对有不少于5根螺栓连接的法兰盘，在非腐蚀环境下，可不跨接。

5.2.2接闪杆采用热镀锌圆钢或钢管制成时，其直径应符合下列规定:
1.杆长1m以下时，圆钢不应小于12mm，钢管不应小于20mm；
2.杆长lm～2m时，圆钢不应小于16mm，钢管不应小于25mm；
3.独立烟囱顶上的杆，圆钢不应小于20mm，钢管不应小于40mm 。

5.2.3接闪杆上的接闪端宜做成半球状，其最小弯曲半径宜为4. 8mm，最大宜为12.7mm。

五、《工业金属管道工程施工规范》GB50235-2010静电接地要求：
7.13.1设计有静电接地要求的管道，当每对法兰或其他接头间
电阻值超过0.03Ω时，应设导线跨接。

7.13.2管道系统的接地电阻值、接地位置及连接方式应符合设计文件的规定。

静电接地引线宜采用焊接形式。

7.13.3有静电接地要求的不锈钢和有色金属管道，导线跨接或接地引线不得与管道直接连接，应采用同材质连接板过渡。

7.13.4用作静电接地的材料或元件，安装前不得涂漆。

导电接触面应除锈并紧密连接。

7.13.5静电接地安装完毕后，应进行测试，电阻值超过规定时，应进行检查与调整。

六、《工业金属管道工程施工质量验收规范》GB50184-
2011静电接地要求：
7.13.1有静电接地要求的管道，每对法兰或其它接头间的电阻值应小于等于0.03Ω。

7.13.3
有静电接地要求的不锈钢和有色金属管道，其跨接线或接地引线不得与管道直接连接，应采用同材质连接板过渡。

七、《建筑电气工程施工质量验收规范》GB50303-
2015跨接、连接规定：
11.1.1金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定：
1、梯架、托盘和槽盒全长不大于30m时，不应少于2处与保护导
体可靠连接；全长大于30m时，每隔20m～30m应增加一个连接点，起始端和终点端均应可靠接地。

2、非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体，保护联结导体的截面积应符合设计要求。

3、镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体肘，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。

12.1.1金属导管应与保护导体可靠连接，并应符合下列规定：
1、镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接
；
2、当非镀锌钢导管采用螺纹连接时，连接处的两端应熔焊焊接保护联结导体；
3、镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护联结导体；
4、机械连接的金属导管，管与管、管与盒（箱）体的连接配件应选用配套部件，其连接应符合产品技术文件要求，当连接处的接触电阻值符合现行国家标准《电气安装用导管系统
第1部分：通用要求》GB/T20041.1的相关要求时，连接处可不设置保护联结导体，但导管不应作为保护导体的接续导体；
5、金属导管与金属梯架、托盘连接时，镀锌材质的连接端宜用专用接地卡固定保护联结导体，非镀锌材质的连接处应熔焊焊接保护联结导体；
6、以专用接地卡固定的保护联结导体应为铜芯软导线，截面积
不应小于4mm2，以熔焊焊接的保护联结导体宜为圆钢，直径不应小于6mm，其搭接长度应为圆钢直径的6倍。

八、《建筑物电子信息系统防雷技术规范》GB50343-2012防雷接地装置要求：
6.2接地装置
6.2.1人工接地体在土壤中的埋设深度不应小于0.5m，宜埋设在冻土层以下。

水平接地体应挖沟埋设，钢质垂直接地体宜直接打入地沟内，其间距不宜小于其长度的2倍并均匀布置，铜质和石墨材料接地体宜挖坑埋设。

6.2.2垂直接地体坑内、水平接地体沟内宜用低电阻率土壤回填并分层夯实。

6.2.3接地装置宜采用热镀锌钢质材料。

在高土壤电阻率地区，宜采用换土法、降阻剂法或其他新技术、新材料降低接地装置的接地电阻。

6.2.4钢质接地装置宜采用焊接连接，其搭接长度应符合下列规定：
1扁钢与扁钢（角钢）搭接为扁钢宽度的2倍，不少于三面施焊；
2圆钢与圆钢搭接长度为圆钢直径的6倍，双面施焊；
3圆钢与扁钢搭接长度为圆钢直径的6倍，双面施焊；
4扁钢和圆钢与钢管、角钢互相焊接时，除应在接触部位两侧施焊外，还应增加圆钢搭接件；圆钢搭接件在水平、垂直方向的焊接
长度各为圆钢直径的6倍，双面施焊；
5焊接部位应除去锈渣后做防腐处理。

九、《石油化工静电接地设计规范》SH/T3097-2017静电接地线要求：
4.5.1静电接地支线和连接线，应采用具有足够机械强度、耐腐蚀和不易断线的多股金属线或金属体，规格可按表4.5.1
确定：
4.5.2在振动和频繁移动的器件上使用的接地导体不应采用单股线及金属链。

（采用截面不小于6mm 2的铜芯软绞线）。

十、《汽车运输、装卸危险货物作业规程》JT618-2004对于装卸易燃液体流速的要求：
6.2.5易燃液体装卸始末，管道内流速不得超过1m/s ，正常作业流速不宜超过3m/s 。

其他液体产品可采用经济流速。

十一、《防止静电事故通用导则》GB12158-2006液体静置要求：
6.3.7烃类液体的检尺、测温和取样
当设备在灌装、循环或搅拌等工作过程中，禁止进行取样、检
尺或测温等现场操作。

在设备停止工作后，需静置一段时间才允许进行上述操作。

所需静置时间见表2.。
