Protel DXP 原件和封装的制作
PROTEL 99SE DXP 元件封装与制作
PROTEL 99SE DXP 元件封装与制作2009-07-10 13:43零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
protel99se元器件封装步骤
protel99se元器件封装步骤
使用Protel 99SE进行元器件封装的一般步骤如下：
1. 打开Protel 99SE软件，在主菜单中选择“File”->"New"->"Library"，创建一个新的库文件。
2. 在新创建的库文件中添加需要封装的元件。
可以通过“Browse”按钮找到已经设计好的元件，也可以手动绘制一个新的封装元件。
对于后者，可能需要了解一定的PCB绘制知识。
3. 元件放置完成后，通过双击该元件或者右键选择属性(Properties)，在弹出的属性对话框中，可以看到封装信息已经被显示出来。
4. 如果需要进行一些基础的调整（如修改引脚编号、长度、角度等），可以在设计环境内直接对元件进行调整。
这一步需要根据具体需求和绘图经验来操作。
5. 对完成封装的元件进行保存，并按照元件型号和封装方式建立文件夹进行分类管理。
6. 最后，将完成的封装元件导入到工程中，就可以开始根据需要进行使用了。
以上步骤仅供参考。
如果遇到问题，可以参考Protel 99SE的官方教程或寻求专业人士帮助。
Protel DXP 2004基础实例教程第10章 创建元件库及元件封装
IEEE符号工具
10.1.3 设置元件库编辑器工作区参数
“库编辑器工作区”对话框
10.1.4 课堂练习——绘制USB微控制器芯片
库元件C8051F320的原理图符号
10.2 创建PCB元件库及元件封装
10.2.1 封装概述
10.2.2 PCB库编辑器
PCB库编辑器
10.2.3 创建PCB元件封装
1．创建PCB库文件 2．创建新的空元件文档3．利用 元件向导创建封装
“PCB库元件”对话框
右键快捷菜单 “PCB Library（PCB库）”面板
“元件封装向导”对话框
元件封装样式选择界面
10.2.4 课堂练习——创建PCB元件封装TQFP64
10.2.5 设置工作环境
1．设置库选项 2．设置工作区颜色 3．设置“优先设定”对话框 4．放置焊盘 5．绘 制元件的轮廓线 6．设置元件参考点
10.4 课堂案例——三端稳压电源调整器封装库
1．设置工作环境 2．绘制元件外形 3．焊盘放置
“PCB库元件”对话框
芯片外轮廓1
芯片外轮廓2
放置焊盘
焊盘设置结果 “焊盘”对话框
10.5 课后习题
1．简述如何使用绘图工具栏中的各种绘图工具。 2．简述绘制元器件原理图符号的基本步骤。 3．对比封装元件的手动绘制与原理图符号的手动绘制有何不同。 4．简述生成各种库文件输出报表的方法。 5．绘制如图所示的音乐集成芯片。 6．绘制如图所示的LCD元件。 7．绘制如图所示的串行接口元件。
第10章 创建元件库及元件 封装
10.1 创建原理图元件库
原理图元件库文件编辑器
10.1.1 元件库面板
1．“元件”列表框 2．“别名”列
第7章制作元件封装(protel应用)
第7章 制作元件封装
（5）单击“Next”按钮，系统将会弹出如图7.28所示的对话
框。在该对话框中可以设置焊盘的有关尺寸。将鼠标指针移 到需要修改的尺寸上，鼠标指针变为“I”形，按住鼠标左键 不放，拖动鼠标指针，该尺寸部分颜色变为蓝色即表示选中 该项尺寸，然后输入新的尺寸即可。
图7.28 设置焊盘尺寸
第7章 制作元件封装
图7.25 执行菜单命令“Tools \New Component”
第7章 制作元件封装
图7.26 元件封装向导界面
第7章 制作元件封装
图7.27
选择元件封装样式对话框
第7章 制作元件封装
在该对话框中可以设置元件的外形。Protel 99 SE 提供了11种元件的外形供用户选择 ，其中包括Ball Grid Arrays(BGA)(球栅阵列封装)、Capacitors（电容封装）、 Diodes（二极管封装）、Dual in-line Package（DIP双列 直插封装）、Edge Connectors（边连接样式）、 Leadless Chip Carrier(LCC)（无引线芯片载体封装）、 Pin Grid Arrays（PGA）（引脚网格阵列封装）、Quad Packs（QUAD）（四边引出扁平封装PQFP）、小尺寸 封装SOP(Small Outline Package)、Resistors（电阻样 式）等。 根据本例要求，选择DIP封装外形。在对话框中还可 以选择元件封装的度量单位，有Metric（mm）（米制） 和Imperial(mil)（英制）两种。
第7章 制作元件封装
（6）单击“Next”按钮，系统将会弹出如图7.29所示的对话
框。在该对话框中可以设置引脚的水平间距、垂直间距和 尺寸，设置方法同上一步。
自制proteldxp集成元件库一
自制proteldxp集成元件库一（一）、直接由工程生成例现有一工程文件zhsx.Prjpcb，其中包括了原理图文件和PCB文件。
可以将这个工程文件中的所有元器件生成一个集成元件库。
打开原理图文件或者PCB文件。
在design菜单中选择make integrated library。
由于同一种元器件在电路中可能会重复出现多次，因此会弹出下面的对话框。
有三种选择，仅处理第一个实例而忽略其它，处理所有元器件并且用唯一的名字命名，中断库文件生成。
一般选择第一种，并且勾画选项“记住选择不再提示”。
这样在zhsx这个工程文件所在的文件夹中就会生成一个包含zhsx中所有元器件原理图和封装的集成元件库。
但是实际情况并不是这样。
有时会出现生成的集成元件库不完全，例如只有原理图而没有封转形式。
因此可以采用第二种方法，第二种方法还是比较保险的。
（二）、由现有文件中提取出原理图库文件和PCB库文件再生成集成元件库还是用工程文件zhsx.Prjpcb举例。
1、打开原理图文件，在design菜单中选择make schematic library。
系统同样会提示如下对话框。
还是选择第一种。
这样就在zhsx所在的文件夹中生成了原理图库文件zhsx.schlib。
它包含zhsx中的所有元器件的原理图。
2、打开PCB文件。
在design菜单中选择make pcb library。
系统同样会提示如下对话框。
还是选择第一种。
这样就在zhsx所在的文件夹中生成了原理图库文件zhsx.pcblib。
它包含zhsx中的所有元器件的原理图。
3、关闭zhsx工程文件。
在菜单中选择File—new—project—integrated library生成一个集成元件库。
菜单File—save project弹出对话框，选择集成元件库的名字和地址。
成的zhsx.schlib和zhsx.pcblib添加到项目中。
5、菜单project—project options。

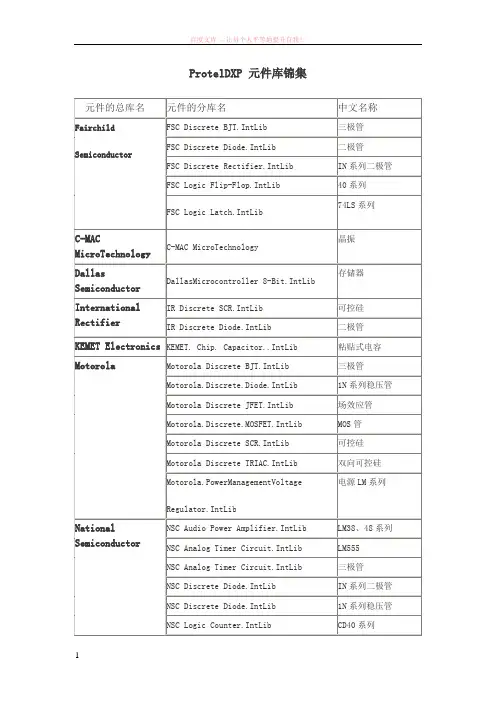

proteldxp元件库大全及封装形式说明 (1)
ProtelDXP 元件库锦集元件的总库名元件的分库名中文名称Fairchild Semiconductor FSC Discrete BJT.IntLib 三极管FSC Discrete Diode.IntLib 二极管FSC Discrete Rectifier.IntLib IN系列二极管FSC Logic Flip-Flop.IntLib 40系列FSC Logic Latch.IntLib74LS系列C-MAC MicroTechnology C-MAC MicroTechnology晶振Dallas Semiconductor DallasMicrocontroller 8-Bit.IntLib存储器International Rectifier IR Discrete SCR.IntLib 可控硅IR Discrete Diode.IntLib 二极管KEMET Electronics KEMET. Chip. Capacitor..IntLib 粘贴式电容Motorola Motorola Discrete BJT.IntLib 三极管Motorola.Discrete.Diode.IntLib 1N系列稳压管Motorola Discrete JFET.IntLib 场效应管Motorola.Discrete.MOSFET.IntLib MOS管Motorola Discrete SCR.IntLib 可控硅Motorola Discrete TRIAC.IntLib 双向可控硅Motorola.PowerManagementVoltageRegulator.IntLib电源LM系列National Semiconductor NSC Audio Power Amplifier.IntLib LM38、48系列NSC Analog Timer Circuit.IntLib LM555NSC Analog Timer Circuit.IntLib 三极管NSC Discrete Diode.IntLib IN系列二极管NSC Discrete Diode.IntLib 1N系列稳压管NSC Logic Counter.IntLib CD40系列NSC Logic Counter.IntLib 74系列NSCPowerMgtVoltageRegulator.IntLib 电源块子78系列ON Semiconductor ON Semi Logic Counter.IntLib 74系列ON Semi Logic Counter.IntLib 晶振Simulation Simulation Sources.IntLib 信号源Simulation Voltage Source.INTLIB 信号源ST Microelectronics ST Analog Timer Circuit.IntLib LM555ST Discrete BJT.IntLib 2N系列三极管ST Operational Amplifier.IntLib TL084系列ST Logic Counter.IntLib 40、74系列ST Logic Flip-Flop.IntLib 74系列4017ST Logic Switch.IntLib 4066系列ST Logic Latch.IntLib 74系列ST Logic Register.IntLib 40系列ST Logic Special Function.IntLib 40系列STPowerMgt Voltage Reference.IntLib TL、LM38系列STPower Mgt Voltage Regulator.IntLib 电源块78、LM317系列Teccor Electronics Teccor Discrete TRIAC.IntLib 双向可控硅Teccor Discrete SCR.IntLib 可控硅Texas Instruments TI Analog Timer Circuit.IntLib 555系列TI Converter Digital to Analog.IntLib D/A转换器TI Converter Analog to Digital.IntLib A/D转换器TI Logic Decoder Demux.IntLib SN74LS138TI Logic Flip-Flop.IntLib 逻辑电路74系列TI Logic Gate 1.IntLib 逻辑电路74系列TI Logic Gate 2.IntLib 逻辑电路74系列TI Operational Amplifier.IntLib TL系列功放块原理图常用库文件：Miscellaneous Devices.ddb Dallas Microprocessor.ddbIntel Databooks.ddb Protel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddb General IC.ddb Miscellaneous.ddb 部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管V ARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入四与非门74LS122 TTL可再触发单稳态多谐振荡74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D 触发器74LS175 TTL 带公共时钟和复位四D 触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353TTL 三态输出双4选1数据选择器/复工器74LS365 TTL门使能输入三态输出六同相线驱动器74LS365 TTL门使能输入三态输出六同相线驱动器74LS366 TTL门使能输入三态输出六反相线驱动器74LS367 TTL4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL三态输出双4选1数据选择器/复工器74LS365 TTL门使能输入三态输出六同相线驱动器74LS366 TTL门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列：：CD4000 双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOL CD4002 双4输入端或非门NSCCD4006 18位串入/串出移位寄存器NSCCD4007 双互补对加反相器NSCCD4008 4位超前进位全加器NSCCD4009 六反相缓冲/变换器NSCCD4010 六同相缓冲/变换器NSCCD4011 四2输入端与非门HIT/TICD4012 双4输入端与非门NSCCD4013 双主-从D型触发器FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器NSCCD4015 双4位串入/并出移位寄存器TICD4016 四传输门FSC/TICD4017 十进制计数/分配器FSC/TI/MOTCD4018 可预制1/N计数器NSC/MOTCD4019 四与或选择器PHICD4020 14级串行二进制计数/分频器FSCCD4021 08位串入/并入-串出移位寄存器PHI/NSC CD4022 八进制计数/分配器NSC/MOTCD4023 三3输入端与非门NSC/MOT/TICD4024 7级二进制串行计数/分频器NSC/MOT/TI CD4025 三3输入端或非门NSC/MOT/TICD4026 十进制计数/7段译码器NSC/MOT/TI CD4027 双J-K触发器NSC/MOT/TICD4028 BCD码十进制译码器NSC/MOT/TICD4029 可预置可逆计数器NSC/MOT/TICD4030 四异或门NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器NSC/MOT/TI CD4032 三串行加法器NSC/TICD4033 十进制计数/7段译码器NSC/TICD4034 8位通用总线寄存器NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存NSC/MOT/TICD4038 三串行加法器NSC/TICD4040 12级二进制串行计数/分频器NSC/MOT/TICD4041 四同相/反相缓冲器NSC/MOT/TICD4042 四锁存D型触发器NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TICD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TICD4046 锁相环NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器NSC/MOT/TI CD4048 4输入端可扩展多功能门NSC/HIT/TICD4049 六反相缓冲/变换器NSC/HIT/TICD4050 六同相缓冲/变换器NSC/MOT/TICD4051 八选一模拟开关NSC/MOT/TICD4052 双4选1模拟开关NSC/MOT/TICD4053 三组二路模拟开关NSC/MOT/TICD4054 液晶显示驱动器NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器NSC/HIT/TI CD4056 液晶显示驱动器NSC/HIT/TICD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器NSC/TI/MOTCD4063 四位数字比较器NSC/HIT/TICD4066 四传输门NSC/TI/MOTCD4067 16选1模拟开关NSC/TICD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4070 四异或门NSC/HIT/TICD4071 四2输入端或门NSC/TICD4072 双4输入端或门NSC/TICD4073 三3输入端与门NSC/TICD4075 三3输入端或门NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门HITCD4078 8输入端或非门/或门CD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器NSC/MOT/ST CD4094 8位移位存储总线寄存器NSC/TI/PHI CD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器NSC/MOT/TICD4099 8位可寻址锁存器NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器NSC\\TICD40107 双2输入端与非缓冲/驱动器HAR\\TI CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动ST CD40147 10-4线编码器NSC\\MOTCD40160 可预置BCD加计数器NSC\\MOTCD40161 可预置4位二进制加计数器NSC\\MOT CD40162 BCD加法计数器NSC\\MOTCD40163 4位二进制同步计数器NSC\\MOTCD40174 六锁存D型触发器NSC\\TI\\MOTCD40175 四D型触发器NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TICD40193 可预置4位二进制加/减计数器NSC\\TI CD40194 4位并入/串入-并出/串出移位寄存NSC\\MOTCD40195 4位并入/串入-并出/串出移位寄存NSC\\MOTCD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
5.4 Protel DXP库的建立与元件制作
现代电子技术工程设计与实践
5.4.2 创建PCB元件库
图5-75 四位数码管封装
现代电子技术工程设计与实践
5.4.2 创建PCB元件库
（7）设置元件封装参考点 选择主菜单【Edit】/【Set Reference】。 在子菜单中，有三个选项，即“Pin 1”、 “Center”和“Location”。其中，Pin 1表 示以1号焊盘为参考点，Center表示以元 件封装中心为参考点，Location表示以设 计者指定一个位置为参考点。图5-76所 示以1号焊盘为参考点。
现代电子技术工程设计与实践
5.4.1 创建原理图库
（2）添加引脚 执行菜单命令【Place】/【Pins】，或直接点击绘图工 具栏（Sch Lib Drawing ）上的放置引脚（Place Pins） 工具，光标变为“×”字形并粘附一个引脚，该引脚靠 近光标的一端为非电气端（对应引脚名），该端应放 置在元件的边框上。
现代电子技术工程设计与实践
5.4.2 创建PCB元件库
元件封装编号的含义 ： 元件类型+焊盘距离（焊盘数）+元件外型尺寸。 例如 电阻的封装为AXIAL-0.4，表示此元件封装为轴状，两 焊盘间的距离为400mil（100mil=0.254mm）；RB7.615表示极性电容类元件封装，引脚间距为7.6mm，元 件直径为15mm；DIP-4表示双列直插式元件封装，4 个焊盘引脚，两焊盘间的距离为100mil。 对于一种新的器件，可能在PCB文件中找不到合适的封 装，这就需要设计相应的封装图形。有两种方法创建 元件封装：一种采用手工绘制的方法，操作较为复杂， 但能制作外形和管脚排列较为复杂的元件封装；另一 种利用向导的方法制作，该方法操作较为简单，适合 于外形和管脚排列比较规范的元件。
DXP实验-制作元件封装实验报告书
审批人：年月日
教材章节：
实验五制作元件封装
目的、要求：
重点、难点：
用设备及教具：
计算机。
：该操作选取项用于设置图纸的大小和位置。
图4 封装库参数设置对话框
命令，系统将弹出如图5所示的对话框，在X/Y-Location ”按钮，光标指向原点位置。
这是因为在元件封装编辑时，需
单击绘图工具栏中的单击绘图工具栏中的
图7 焊盘属性对话框
(5) 设置元件封装的参考点
为了标记一个PCB元件用
件封装，需要设定元件的参考坐
执行Edit/Set Reference子
图9 绘制好的元件的外形轮廓
为参考坐标。
制作 DXP元器件封装库介绍
第2章 制作 DXP元器件库
二、制作 PCB元器件库：
➢ 步骤二：新建一个元器件
进入PCB库文件编辑器后，打开PCB Library面板，可 以看到，库文件中已经添加了一个默认名为 PCBCOMPONENT_1的元件。单击Rename按钮，将元件名 称改为容易理解的名称。Βιβλιοθήκη 第2章 制作 DXP元器件库
II、利用向导自动制作PCB封装模型
✓ 在PCB Library面板中，单击Add按钮，即可启动向导功能 ✓ 选择封装的类型以及使用的量度单位 ✓ 选择焊盘在各个层面的外形和尺寸 ✓ 设置焊盘的间距，包括同一列焊盘的间距和两列焊盘之间
的间距 ✓ 设置元器件轮廓的线宽 ✓ 选择元器件中焊盘的数目 ✓ 设定该元器件的名称，完成PCB封装模型的制作
二、制作 PCB元器件库：
➢ 步骤三：绘制元器件外形
在绘制元器件的外形前，首先要测量获得元器件的准 确外形和尺寸，然后按照这个外形尺寸绘制元器件的外形 轮廓，元器件的外形轮廓一般绘制在顶层丝印层。
➢ 步骤四：放置引脚焊盘
根据元件引脚间的尺寸，放置各引脚的焊盘
第2章 制作 DXP元器件库
二、制作 PCB元器件库：
第2章 制作 DXP元器件库
一、PCB设计的基础知识：
封装形式：
➢ 插入式封装：
➢ 表面贴装式封装：
第2章 制作 DXP元器件库
一、PCB设计的基础知识：
protel DXP中的工作层： 顶层（toplayer）用于放置元件及布线 底层（bottom layer）布线，元件焊接 机械层（Mechanical）绘制物理边界 丝印层（Topoverlay）用于标注文字 禁止布线层（Keepout layer） 复合层（Multi-layer）放置焊盘
PROTEL DXP创建原理图器件和PCB 封装
PROTEL DXP创建原理图器件和PCB 封装介绍了使用PROTEL DXP 的库编辑器创建原理图器件和PCB 封装。
这个指南假设你能理解如何在原理图及PCB 环境中工作并且具有摆放及编辑器件的能力。
你可以在AltiumExamples utorials 路径中找到指南中的例子中使用到的器件及库。
在指南中，我们将要介绍到以下的主题：∙创建一个新的库∙创建含有一个部件及多个部件的原理图元件∙用原理图库编辑器报告检查器件创建原理图元件PROTEL DXP 中提供的原理图库编辑器可以用来创建，修改原理图元件以及管理元件库。
这个编辑器与原理图编辑器类似，使用同样的图形对象，比原理图编辑器多了引脚摆放工具。
原理图元件可以由一个独立的部分或者几个同时装入一个指定PCB 封装的部分组成，这些封装存储在PCB 库或者集成库中。
可以使用原理图库中的拷贝及粘贴功能在一个打开的原理图库中创建新的元件，也可以用编辑器中的画图工具。
原理图库原理图库作为重要的部分被包含在存储于AltiumLibrary 文件夹中的集成库内。
要在集成库外创建原理图库，打开这个集成库，选择“YES”释放出源库，接下来就可以进行编辑。
要了解更多的集成库信息，参阅集成库指南。
你也可以从一个打开的项目中的原理图文件创建所有用到的元件的库，使用Design»Make Project Library 命令。
创建新的原理图库在我们开始创建新的元件前，先生成一个新的原理图库以用来存放元件。
通过以下的步骤来完成建立一个新的原理图库。
1. 选择File»New»Schematic Library 命令。
一个新的被命名为Schlib1.SchLib 的原理图库被创建，一个空的图纸在设计窗口中打开，新的元件命名为Component_1。
2. 选择File»Save As 命令，将库文件更名为SchematicComponents.SchLib，打开将要存储库的文件夹，将文件更名为以“.SchLib”为扩展名的文件然后存储。
利用Protel软件画元件封装图
滤）文本盒内输入“DIP*”或“AXIAL*”
等，这样元件列表窗内仅显示元件封装
图形名称前含有“DIP”和“AXIAL”字样
的元件。
2) 绘图区
PCBLib编辑器窗口绘图区与PCB编
辑器绘图区完全相同，用于显示元件外轮
廓，在该区域内编辑、绘制元件的封装图。
3) 工具栏
与PCB编辑器相似，PCBLib编辑器
图7-13 完成元件封装图形前的确认
图7-14 新生成的LED发光二极管封装图
然后，单击主工具栏内的“保存”
工具，将修改后的Advpcb.lib元件库存盘。
7.2.2 制作1英寸八段LED数码显示器 封装图
八段LED数码显示器采用类似DIP
（双列直插式）封装形式，因此通过制
作八段LED数码显示器即可掌握制作DIP
“ Add” （ 增 加 新 元 件 ） 按 钮 ： 该
按钮的作用与 “ Tools”菜单下的“New
Component”命令相同。单击该按钮，将
在当前元件库中增加一个新元件封装图
形。
“Remove”（删除元件）按钮：该
按钮的作用与“Tools”菜单下的
“Remove Component”命令相同。单击该
在如图7-10所示的窗口内选择：
图7-10 选择元件外形及极性
电容的极性（这里借用电容外形制
作LED发光二极管封装图，而二极管引
脚 有 正 负 极 ） ， 因 此 选 择 “ Polarised”
（极性）。
封装形式：AXIAL（电阻封装形式）
和Radial（圆形封装形式）。由于该LED
发光二极管外观为圆形，因此这里选择
类元件封装图的方法和技巧。
在DXP中如何封装新
如何在Protel Dxp中封装1.进入画封装页面：File-----New-----PCB Librariy2.画封装，最重要的是画出的要和实际的元件大小一致，否则做出来的板子就插不上元件。
所以设置合理的参数是很有必要的。
打开参数设置窗口：在页面中点击右键-----Option… ----->Library Option… 就是Board Options窗口。
先把度量单位改为“米”制：在measurement unit中把imperial为metric。
Snap Grid 是设置鼠标每移动一格的距离。
我一般把X、Y都设成1mil，移动的距离最小，也就是精度最高的。
visible grid为可视网格。
就是页面中显示的格子的大小，元件用毫米还量度就足够了，所以grid 1和grid 2都设置成1mm（要自己输入1mm）。
即可视网格边长为1毫米。
这样用尺子量好元件大小时，在这里画就很容易知道画出来的线的长度，而不必要再用工具“Place Standard Dimension”测量了。
其它的都才用默认就可以。
3.接下来的一步也很重要，就是一定要在页面的中心画元件封装，否则画出来的封装在PCB页面中就会出现这样的情况：点击那个元件封装，鼠标居然跑到其它地方去了，这样就很难布局好元件。
这种现象主要是因为画的封装的中心偏了。
解决办法很简单，先点击一个焊盘“Place Pad”，然后按住键盘的“Ctrl+End”键，这时鼠标箭头会自动跑到页面中心，放下那个焊盘做为标记。
这样，就可以以那个焊盘为中心画封装啦。
画完再把那个定位的焊盘删掉即可。
1.PROTEL DXP创建元件封装指南的这一部分讲述以下主题：∙PROTEL DXP创建新的PCB 库∙用元件向导为一个原理图元件创建封装∙你可以在PCB 库里手工创建不常见的封装∙using routing primitives within a footprint建立一个封装，可以在PCB 编辑器中建立封装然后拷贝到一个PCB 库中，也可以在PCB 库中相互拷贝，或者用PCB 库编辑器的PCB 元件向导或画图工具。
6、电装实习——用Protel软件画PCB的封装(最终)
• （2）单击Next按钮，进入向导第2步。 单击Next按钮，进入向导第2 Next按钮
• （3）选择Pin Grid Arrays元件模板， Arrays元件模板 元件模板， 选择Pin 单击Next按钮进入第3 Next按钮进入第 单击Next按钮进入第3步。将焊盘钻孔直 径改为1mm 焊盘外直径改为1.5mm 1mm， 1.5mm。 径改为1mm，焊盘外直径改为1.5mm。
1、元件封装编辑环境：启动File/New菜 元件封装编辑环境：启动File/New菜 File/New 在窗口中双击PCB 单，在窗口中双击PCB Library Document图标 图标， Document图标，就进入了元件封装编辑 窗口，与此同时生成一个文件PCBLIB1 PCBLIB1。 窗口，与此同时生成一个文件PCBLIB1。 该编辑窗口右侧为元件封装编辑窗口， 该编辑窗口右侧为元件封装编辑窗口， 左侧为元件封装管理器（ PCBLib）。 左侧为元件封装管理器（Brow PCBLib）。 元件封装图向导： 2、元件封装图向导：选择菜单 Tool//Component就进入元件封装制作向 Tool//Component就进入元件封装制作向 导的第1 单击Next按钮进入第2 Next按钮进入第 导的第1步，单击Next按钮进入第2步， 利用元件模板可以很快地制作元件封装。 利用元件模板可以很快地制作元件封装。
电装实习——画元件封装图 画元件封装图 电装实习
前言：会画元件封装图是非常有用的， 前言：会画元件封装图是非常有用的，因
为有些元件的封装在封装库中是找不到的， 为有些元件的封装在封装库中是找不到的， 例如开关、按钮、 例如开关、按钮、继电器和一些接插连接 器等。在画元件封装时， 器等。在画元件封装时，最好预备一把好 的卡尺用来测量元件的尺寸， 的卡尺用来测量元件的尺寸，同时还需要 用计算器进行公英制之间的转换。 用计算器进行公英制之间的转换。 1inch=1000mil 1mm=40mil 1mil=0.0254mm
4-DXP元器件制作
能。
第4 章
制作元件及元件封装
图4.2 原理图元件的引脚示例
第4 章
制作元件及元件封装
4.1.2 原理图元件的制作过程 为一个实际元件绘制原理图库时，为了保证正确和
高效，一般建议遵循以下步骤。
1. 收集必要的资料 所需收集的资料主要包括元件的引脚功能。这个 工作一般来说困难不太大，但是某些初学者可能会感 觉不知如何下手。
第4 章
制作元件及元件封装
3. 常用元件封装名称简介 在制作元件封装之前，先介绍一些有关元件封装名
称的基本常识。
(1) 元件封装材料缩写。通常，元件的封装材料主要 有三种：塑料、陶瓷和金属。这些材料在元件封装的 名称里通常用表4.2所示的字母代替。 (2) 常用封装名称简介。一般来讲，元件封装的外形 加上材料就可以构成封装的名称了。表4.3所列的是常 用的元件封装名称。
第4 章
制作元件及元件封装
第4章 制作元件及元件封装
4.1 元件及元件封装概述 4.2 创建新的元件库
4.3 原理图元件制作实例
4.4 创建新的元件封装库
4.5 元件封装制作实例
思考题与练习题
第4 章
制作元件及元件封装
4.1 元件及元件封装概述
4.1.1 元件概述 1. 原理图的组成 原理图主要由两大部分组成：原理图元件和元件间 的连线，其他内容都是辅助部分，如标注文字等。原 理图元件代表实际的元器件，连线代表实际的物理导
第4 章
制作元件及元件封装
2) 绘制元件外形轮廓 在制作元件封装的过程中，首先应绘制出元件的外
形轮廓，外形轮廓在PCB的丝印层(Top Overlay)上显示
出该元件的顶视图。外形轮廓在放置元件时非常有用， 如果轮廓足够精确， PCB 上元件排列就很整齐。轮廓
Altium-designer元件形式及对应封装
Protel DXP是Altium公司(前身是Protel公司)于2002年推出的最新版本的电路和电路板软件开发平台，它提供了比拟丰富的PCB〔元件封装〕库，本文就PCB库使用的一些问题简单地探讨一下，和朋友们共勉。
一、Protel DXP中的根本PCB库：Protel DXP的PCB 库确实比拟丰富，与以前的版本不同的是：Protel DXP中的原理图元件库和PCB板封装库使用了不同的扩展名以视区分，原理图元件库的扩展名是.SchLib，PCB板封装库的扩展名.PcbLib，它们是在软件安装路径的“\Library\...〞目录下面的一些封装库中。
根据元件的不同封装我们将其封装分为二大类：一类是分立元件的封装，一类是集成电路元件的封装，下面我们简单分别介绍最根本的和最常用的几种封装形式：1、分立元件类：电容：电容分普通电容和贴片电容：普通电容在Miscellaneous Devices.IntLib库中找到，它的种类比拟多，总的可以分为二类，一类是电解电容，一类是无极性电容，电解电容由于容量和耐压不同其封装也不一样，电解电容的名称是“RB.*/.*〞，其中.*/.*表示的是焊盘间距/外形直径，其单位是英寸。
无极性电容的名称是“RAD-***〞，其中***表示的是焊盘间距，其单位是英寸。
贴片电容在\Library\PCB\Chip Capacitor-2 Contacts.PcbLib中，它的封装比拟多，可根据不同的元件选择不同的封装，这些封装可根据厂家提供的封装外形尺寸选择，它的命名方法一般是CC****-****，其中“-〞后面的“****〞分成二局部，前面二个**是表示焊盘间的距离，后面二个**表示焊盘的宽度，它们的单位都是10mil，“-〞前面的“****〞是对应的公制尺寸。
电阻：电阻分普通电阻和贴片电阻：普通电阻在Miscellaneous Devices.IntLib库中找到，比拟简单，它的名称是“AXIAL -***〞，其中***表示的是焊盘间距，其单位是英寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第6章 制作元件及元件封装
(2) 执行菜单命令【Tools】/【New Component】，弹 出如图6.15所示的对话框。输入新元件名称 “DZENER”，然后单击 按钮，这时库里面 会出现一个名为“DZENER”的空元件，如图6.16所示。
第6章 制作元件及元件封装
图6.15 设置元件名
第6章 制作元件及元件封装
第6章 制作元件及元件封装
2. 绘制元件标识图 如果是集成电路等引脚较多的元件，因为功能复杂， 不可能用标识图表达清楚，往往是画个方框代表。如 果是引脚较少的分立元件，一般尽量画出能够表达元 件功能的标识图，这对于电路图的阅读会有很大帮助。
第6章 制作元件及元件封装
3. 添加引脚并编辑引脚信息 在绘制好的标识图的合适位置添加引脚，此时的引脚信 息是由Protel DXP自动设置的，往往不正确，需要手工编 辑修改为合适的内容。引脚排列应遵循以下规则： (1) 电源引脚放在元件上部，地线引脚放在元件下部。 (2) 输入引脚放在元件左边，输出引脚放在元件右边。 (3) 功能相关的引脚靠近排列，功能不相关的引脚保持 一定间隙。
第6章 制作元件及元件封装
6.1.3 元件封装概述 1. 元件与元件封装的关系 元件封装是指元件焊接到电路板时所指的外形和焊 盘位置。既然元件封装只是元件的外形和焊盘位置， 那么纯粹的元件封ห้องสมุดไป่ตู้仅仅是空间的概念，因此，不同 的元件可以共用同一个元件封装。如普通电阻的封装 AXAIL-0.4 在 外 形 和 焊 盘 位 置 的 分 布 与 普 通 二 极 管 DIODE-0.4的封装基本一样，两者可以共用一个封装， 如图6.3所示。
第6章 制作元件及元件封装
表6.2 元件封装材料缩写
第6章 制作元件及元件封装
表6.3 常用的元件封装名称
第6章 制作元件及元件封装
第6章 制作元件及元件封装
6.1.4 元件封装的制作过程 1) 收集必要的资料 在开始制作封装之前，需要收集的资料主要包括该 元件的封装信息。这个工作往往和收集原理图元件同 时进行，因为用户手册一般都有元件的封装信息，当 然上网查询也可以。如果用以上方法仍找不到元器件 的封装信息，只能先买回器件，通过测量得到器件的 尺寸(用游标卡尺量取正确的尺寸)。 在PCB上假如使用英制单位，应注意公制和英制单 位的转换。它们之间的转换关系是： 1 in＝1000 mil＝2.54 cm
第6章 制作元件及元件封装
3) 放置元件引脚焊盘 焊盘需要的信息比较多，如焊盘外形、焊盘大小、 焊盘序号、焊盘内孔大小、焊盘所在的工作层等。需 要注意的是元件外形和焊盘位置之间的相对位置。元 件外形容易测量，焊盘分布也容易测量，但两者之间 的相对位置却难以准确测量。
第6章 制作元件及元件封装
6.2 创建新的元件库
第6章 制作元件及元件封装
图6.5 SIP封装
图6.6 DIP封装
第6章 制作元件及元件封装
图6.7 TO封装 图6.8 PLAT封装
第6章 制作元件及元件封装
图6.9 QIL封装
第6章 制作元件及元件封装
从元件引脚封装类型上区分，主要有针脚式元件 封装和表面粘贴式(STM)元件封装。针脚式封装元件焊 接时先要将元件针脚插入焊盘导通孔，然后再焊锡。
第6章 制作元件及元件封装
图6.10是元件库编辑器的编辑界面，可以看出，整 个编辑器可以分为以下几个部分： (1) 主菜单。编辑器的主菜单主要是给设计人员提供 编辑、绘图命令，以便于创建一个新元件。 (2) 元件编辑区(Components Editor Panel)。元件编辑 区主要用于创建一个新元件，将元件放置到工作平面 上，用于更新元件库，添加或删除元件库中的元件等 各项操作。
第6章 制作元件及元件封装
图6.3 两种相似的封装
第6章 制作元件及元件封装
另一方面，同种元件也可以有不同的封装，比如电 阻。因为电阻的功率不同，所以电阻的外形和焊盘间 距也不同。常用电阻的封装形式有AXIAL-0.3、 AXIAL-0.4、AXIAL-0.6等，如图6.4所示。
第6章 制作元件及元件封装
第6章 制作元件及元件封装
图6.12 元件库编辑管理器
第6章 制作元件及元件封装
(3) 主工具栏(Main Toolbars)。主工具栏为用户提供 了各种图标操作方式，可以让用户方便、快捷地执行 命令和各项功能，如打印、存盘等操作均可以通过主 工具栏来实现。 (4) 绘图工具栏(Placement Tools)。元件库编辑器提 供的绘图工具同以往所接触到的绘图工具是一样的， 它的作用类似于菜单命令“Place”，就是在工作平面上 放置各种图元，如线段、圆弧等。
第6章 制作元件及元件封装
图6.13 绘图工具栏
第6章 制作元件及元件封装
表6.4 绘图工具栏的按钮及其功能
第6章 制作元件及元件封装
第6章 制作元件及元件封装
2. IEEE工具栏 图6.14为元件库编辑器中的IEEE工具栏，IEEE工具 栏上的命令也对应【Place】菜单上【IEEE Symbols】 子菜单的各命令。IEEE工具栏的打开与关闭可以通过 执行菜单命令【View】/【Toolbars】/【Sch Lib IEEE】 来实现。IEEE工具栏中各个按钮的功能见表6.5。 IEEE 6.5
第6章 制作元件及元件封装
6.2.2 元件库编辑器 元件库编辑器与原理图设计编辑器界面相似，主要 由元件库编辑管理器、主工具栏、菜单、常用工具栏、 编辑区等组成。不同的是在编辑区有一十字坐标轴， 而不是网格。元件库编辑器提供了两个重要的工具栏， 即绘制图形工具栏和IEEE工具栏。下面简单地介绍元 件库编辑器的组成及其界面的管理，使用户对元件库 编辑器有一个简单的了解。
第6章 制作元件及元件封装
第6章 制作元件及元件封装 章
6.1 元件及元件封装概述 6.2 创建新的元件库 6.3 原理图元件制作实例 6.4 创建新的元件封装库 6.5 元件封装制作实例 思考题与练习题
第6章 制作元件及元件封装
6.1 元件及元件封装概述
6.1.1 元件概述 1. 原理图的组成 原理图主要由两大部分组成：原理图元件和元件间 的连线，其他内容都是辅助部分，如标注文字等。原 理图元件代表实际的元器件，连线代表实际的物理导 线，因此一张原理图中完全包含了元器件及其连接关 系。这两部分信息就是原理图中包含的基本内容。
第6章 制作元件及元件封装
6.2.3 绘图工具的使用 与第5章介绍的原理图绘制一样，制作元件也可以用 绘图工具来进行。常用的绘图工具包括一般绘图工具 和IEEE工具。
第6章 制作元件及元件封装
1. 一般绘图工具栏 图6.13为元件库编辑器中的绘图工具栏，通过 【Place】菜单命令也可以找到绘图工具栏上各个按钮 所对应的选项。绘图工具栏的打开与关闭可以通过执 行菜单命令【View】/【Toolbars】/【Sch Lib Drawing】 来实现。表6.4介绍了绘图工具栏中各个按钮的功能及 对应的菜单选项。
第6章 制作元件及元件封装
图6.14 IEEE工具栏
第6章 制作元件及元件封装
表6.5 IEEE工具栏的按钮及其功能
第6章 制作元件及元件封装
第6章 制作元件及元件封装
6.3 原理图元件制作实例 原理图元件制作实例 制作
6.3.1 制作模拟元件 1. 制作稳压二极管 制作稳压二极管的操作步骤如下： (1) 在项目管理器(Projects)面板中双击 “Myuse.SCHLIB”文件名，打开新创建的库文件，准 备添加元件。
图6.4 常用电阻封装
第6章 制作元件及元件封装
2. 元件封装外形 常见元件封装外形通常有：单列直插式封装、双列 直插式封装、Z形直插式封装、扁平封装、四列直插式 封装和三引脚封装。在元件封装外形名称中它们的英 文缩写如表6.1所示。图6.5～6.9为元件封装外形图。
第6章 制作元件及元件封装
表6.1 元件封装外形名称
第6章 制作元件及元件封装
图6.10 元件库编辑器
第6章 制作元件及元件封装
执行文件另存命令【File】/【Save As】，在弹出 如图6.11所示的对话框中，修改文件名为“Myuse”， 单击 按钮，此时一个新的元件库 “Myuse.SCHLIB”创建完毕。
第6章 制作元件及元件封装
图6.11 创建新的元件库
6.2.1 创建一个新的元件库 制作元件和建立元件库是使用Protel DXP的元件库编 辑器来进行的。用户可以创建一个新的元件库作为自 己使用的专用库，把平时自己创建的新元件放置到这 个专用库中，供绘制原理图时使用。
第6章 制作元件及元件封装
首先创建一个新项目“MyPCB.PRJPCB”，在此项目 管理环境下，执行【File】/【New】/【Schematic Library】命令，就可以进入原理图元件库编辑器工作 界面，如图6.10所示。
第6章 制作元件及元件封装
图6.2 原理图元件的引脚示例
第6章 制作元件及元件封装
6.1.2 原理图元件的制作过程 为一个实际元件绘制原理图库时，为了保证正确和 高效，一般建议遵循以下步骤。 1. 收集必要的资料 所需收集的资料主要包括元件的引脚功能。这个 工作一般来说困难不太大，但是某些初学者可能会感 觉不知如何下手。
图6.16 库中显示空元件名
第6章 制作元件及元件封装
(3) 用鼠标单击绘图工具栏中的按钮，开始绘制线 条，这时候鼠标变成十字形。在靠近基准位置的地方 绘制出稳压二极管的外形，如图6.17所示(图中十字线 为基准位置)。在绘制线条的过程中，如果发现不能绘 制斜线，可以在画线的同时(不释放鼠标)按一下或者多 下空格键切换画线模式。
第6章 制作元件及元件封装
图6.1 继电器标识图
第6章 制作元件及元件封装
2) 引脚 引脚是元件的核心部分。元件图中的每一根引脚都 要和实际元器件的引脚对上号，而这些引脚在元件图 中的位置是不重要的。每一根引脚都包含序号和名称 等信息。引脚序号用来区分各个引脚，引脚名称用来 提示引脚功能。图6.2为A/D转换器TLC549的引脚图。 引脚序号是必须有的，而且不同引脚的序号不能相 同。引脚名称根据需要设置，名称能反映该引脚的功 能。
