基于PLC的自动剪切机控制系统剪切机是钢板连续生产线上不可缺少的重要设备，其用途是用来剪切定尺寸、切边、切试样及切除钢板的局部缺陷等。
目前，对剪切机的功能需求在不断的扩展，同时也对剪切机的生产效率和加工精度提出更高的要求。
通过将PLC控制技术应用于剪板机，极大地改善了设备的电气性能，提高了设备的自动化水平，实现连续方式的生产，大大提高生产效率，减轻了工作人员的劳动强度。
1自动剪板机结构设计自动化剪切机应能根据被剪板料的材质、厚度和剪切长度，自动完成剪切行程、刀片间隙的调整，可配备前送料系统或后托料装置，集送料、卸料于一体，有效地提高设备的自动化程度，并能够根据需要进行单步执行或连续循环操作。
图1自动剪切机系统示意图据此，设计完成的自动剪板机分为取料模块、校平模块、定长模块、剪切模块五个部分，几个模块联合工作，从而实现自动剪板，并达到精度要求。
在取料、校平、定长模块中均采用辊轴来实现，用电动机作为动力源。
对于剪切模块，因工作时的振动较大，并且是直线往复动作，故考虑采用气压传动方式。
在工作中要注意电动机即辊轴传动系统的同步性问题。
如图1所示为自动剪切机系统示意图。
取料模块由开卷模块和夹送模块组成。
其中开卷模块中发料机构的原料装夹部分可以左右平移，以调节出料的最大宽度。
夹送模块主要是将要剪切的钢板往前传送，该模块有两个转动轴，上面的为从动轴，下面的为主动轴，主动轴直接由电动机传动，从动轴可以上下移动以适应不同厚度的钢板的夹紧和传送。
由于剪切的对象是钢板，所以在夹送机构的钢板输出部分必须安装支撑。
校平装置采用上下压力辊挤压待加工产品，使其达到预期的要求。
该模块中压力辊轴与轴之间的位置要安排合理，上下轴的转向要相反，这样才能达到传输作用。
通过齿轮传动系统，采用上辊单调节辊列平行式机构，通过在校直装置上安置的压力表来控制校平所需要的具体要求。
定长模块主要由支架、上下辊轴、支撑杆以及滑块组成。
自动剪板机要求应能满足不同宽度、不同厚度的钢板的剪切要求，因此，上下辊轴的间距应是能够调节的。

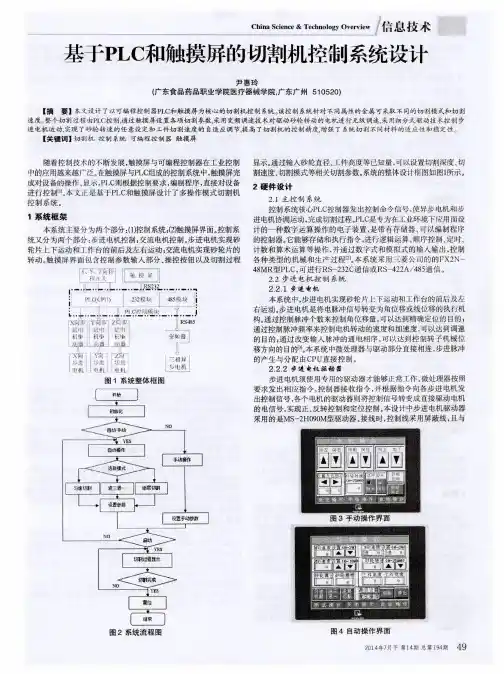

基于PLC和触摸屏的切割机控制系统设计
收触摸屏传送的控制信息 ， 根据用户选择 的切割模式 ， 在切 割过 程 电机 线或电源 线等强 电分 开。 ２ ． ３ 交 流 电 机 控 制 系 统 中要完成输入信号的循环扫描 ， 并对 输入信息进行处理 后 ， 输出不 在进行交流电机调速时， 电机磁通量是需要考虑的一个重要因 同的信号控 制系统 的各执行部件 ， 使它们协调工作 ， 完成工件的切 素， 如果磁通太弱 ， 电机 会出现欠磁通 ， 势必会给电机输 出转矩带来 割【 ５ ］ 。 主控制程序主要是完成系统初始 化， 设定切割 参数 ， 启动切割 流程 图如 图２ 所示 。 很大影 响。 由 ＝Ｋ ： ＣＯ Ｓ ｑ ￣ ： （ 这里， 是 电磁 转 矩 ； 为 比 机控制系统 ， ４ ． ２触摸 屏 软件 设 计 例系数 ｛ ， 是主磁通量 ； ： 是转子 电流 ； Ｃ ＯＳ ￣ ｏ 是转子 回路功率因 触摸屏 是整个控制系统的重要组成部分 ， 是实现操作人员与机 数。 ） 可知 ， 电机的磁通量 的降低直接 影响电磁转矩的减小 。 因此 ， 在 改变 电机频率时 ， 应该对 电机 电压协调控制 ， 以维持电机磁通的恒 定ｌ ４ ｌ 。 根据切割 机 的主 电机 参数 ， 本系 统选用ＳＩ ＥＭＥＮＳ公司的 ＭＭ４ ２ ￣ 频器 ， 通过设定变频器的输 出功率的变化来控制主 电机转 速的变化 ， 两者之间近似呈线性关系， 从而实现了无级调速的 目的。 Ｐ Ｌ Ｃ 为漏型晶体管输出， 与变频器的通讯 采用基于ＵＳ Ｓ 协议的串行 口Ｒ Ｓ ４ ８ ５ 通信方式 。 这 里， 为 了确保系统安全 运行 ， 必须将变频器接 地端可靠接地 。 器设备之间双向沟通 的桥 梁。 本系统选用深圳人机 电子有 限公司的 ｅ Ｖ ｉ ｅ ｗ ＭＴ５ ０ ８ Ｓ 作为人机交互界 面， 主要完成对切割各个参数 的设 置和实 时显示等功能 。 Ｐ Ｌ Ｃ 与触摸屏 的通讯采用 串行 口Ｒ Ｓ ２ ３ ２ 通 信 方式传达 用户指令 ， 根据需要设定系统的运行状态 。 手动操作界面 和 自动操作界面的触 摸屏 分别如图３ 、 图４ 所示 。
基于PLC的数控切割机控制系统

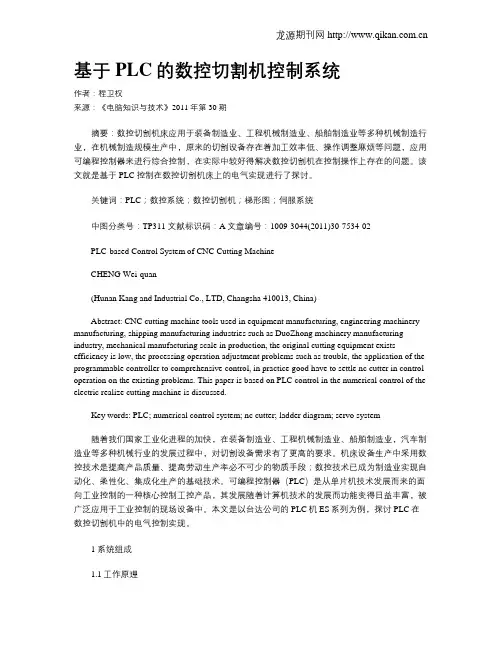

基于PLC的数控切割机控制系统作者：程卫权来源：《电脑知识与技术》2011年第30期摘要：数控切割机床应用于装备制造业、工程机械制造业、船舶制造业等多种机械制造行业，在机械制造规模生产中，原来的切割设备存在着加工效率低、操作调整麻烦等问题，应用可编程控制器来进行综合控制，在实际中较好得解决数控切割机在控制操作上存在的问题。
该文就是基于PLC控制在数控切割机床上的电气实现进行了探讨。
关键词：PLC；数控系统；数控切割机；梯形图；伺服系统中图分类号：TP311 文献标识码：A文章编号：1009-3044(2011)30-7534-02PLC-based Control System of CNC Cutting MachineCHENG Wei-quan(Hunan Kang and Industrial Co., LTD, Changsha 410013, China)Abstract: CNC cutting machine tools used in equipment manufacturing, engineering machinery manufacturing, shipping manufacturing industries such as DuoZhong machinery manufacturing industry, mechanical manufacturing scale in production, the original cutting equipment exists efficiency is low, the processing operation adjustment problems such as trouble, the application of the programmable controller to comprehensive control, in practice good have to settle nc cutter in control operation on the existing problems. This paper is based on PLC control in the numerical control of the electric realize cutting machine is discussed.Key words: PLC; numerical control system; nc cutter; ladder diagram; servo system随着我们国家工业化进程的加快，在装备制造业、工程机械制造业、船舶制造业，汽车制造业等多种机械行业的发展过程中，对切割设备需求有了更高的要求。
基于PLC的全自动剪板机的控制系统毕业设计论文
陕西科技技师学院课程设计课程名称：可编程控制原理题目：秸秆的自动切割系统专业班次：机电A91*名：**指导教师：***全自动切割机的PLC控制系统设计摘要：文章对我国发展低成本自动化的重要性等方面进行了研究。
以秸秆的自动切割为对象，探讨了PLC控制的秸秆自动切割系统的实现方案。
根据实际需要和市场的需求，在常规的可编程控制器（PLC）和单片机控制中，选择了以可编程控制器为主的控制方案。
由于秸秆的自动切割系统是一种可按切割要求，将秸秆自动切割、并由送料车送到下一工序的顺序控制的设备。
它要求其控制设备具有很强的抗干扰能力，而PLC是近几年发展起来的一种新型工业控制器。
由于它把计算机的编程灵活、功能齐全、应用面广泛等优点与控制器系统的控制简单、使用方便、抗干扰能力强、价格便宜等优点结合起来，而其本身又具有体积小、重量轻、耗电省等特点，在工业过程控制中的应用越来越广泛。
加之PLC以其在硬件设计中采用了屏蔽、滤波、光电隔离等技术，在软件设计中采用了故障检测、信息保护与恢复等措施，进一步提高了PLC的可靠性。
文章中采用了以工业顺序控制过程中广泛使用的可编程控制器（PLC）对秸秆自动切割系统进行控制。
通过对秸秆自动切割系统工作原理的分析，提出总体设想，初步设计了电气传动部分的设计方案和PLC控制的程序流程图。
关键词：可编程控制器；秸秆的切割；自动控制；顺序控制可编程控制器是一种为工业机械控制所设计的专用计算机，在各种自动控制系统中有着广泛的应用，他是在继电器控制和计算机控制基础上开发的产品，逐渐发展成为以微处理器为核心，把自动化技术、计算机技术，通信技术融为一体的新型工业自动控制装置。
早期的可编程控制器在功能上只能进行逻辑控制，因而称为可编程程序逻辑控制器(Programmable Logic Controller)简称PLC。
随着技术的发展，其控制功能不断增强，可编程程序控制器还可以进行算术运算，模拟量控制、顺序控制、定时、计数等，并通过数字，模拟的输入、输出控制各种类型的机械生产过程。
