数字音频信号的传送接口电路
广播电视制播技术演播室的串行数字信号传输及标准接口
三、4：2：2编码参数
fs fH
fs
CB CR
1.1.6 4:2:2标准抽样点的行场定时关系
① ②
③ ④
每一行中的总样点数为抽样频率与行频之比。 对于525/60和625/50两种扫描标准其有效行样点数是相 同的,亮度有效行的样点数是720个,Cb和Cr有效行样点 数都是360个。 525/60标准的数字行消隐持续138个样点间隔,625/50标 准的数字行消隐持续144个样点间隔。 为了避免处理半行数字信号,视频数字场和模拟场的场 消隐应有所不同。
一、SDI接口电特性 二、抖动（Jitter）
三、4：2：2串行数字分量信号的接口电路 * 时钟恢复 * 电缆均衡： 校正长电缆引起的高频损耗。
1.4.4 1.4.5
4：2：2串行数字分量信号的特性参数及测量 数字音频的复用
一、音频辅助数据格式：
包组成：1、辅助数据标志字（ADF）：000 3FF 3FF 2、数据标识字（DID)：可选，标识每个数据包内容。如对音 频数据包标识。 3、数据块计数字（DBN）：可选，通过在接收端对相同DID数 据包计数，验证传送的完整性。 4、数据数目字（DC）：指示每个数据包内用户数据字数。 5、用户数据字（UDW）：可变，《255字。 6、校验和字（CS）：检查包有效性。 行辅助数据必须在 EAV 后，场辅助数据必须在 SAV 后，若辅助数据 包前 3 字不是 ADF，则无效。 二、 SMPTE 272M 标准推荐的实施标准 为插入音频辅助数据推荐了二种基本工作模式： 1、最低实施标准
二、 保持抽样频率相同的 16/9 和 4/3 有效行的样点数相同,其比特速率也相同。但 16/9 格式 的水平分辨率降低了 25% 1.5.3 数字分量信号的合法和有效问题 * 如果一套模拟分量信号，三个信号的电平都在规定的电平范围内， 则这套信号是合法的. * 如果一套合法的模拟分量信号能够编码成合法的复合信号,则此分 量信号是有效的. * 有效信号是合法的,合法的信号不一定是有效的.

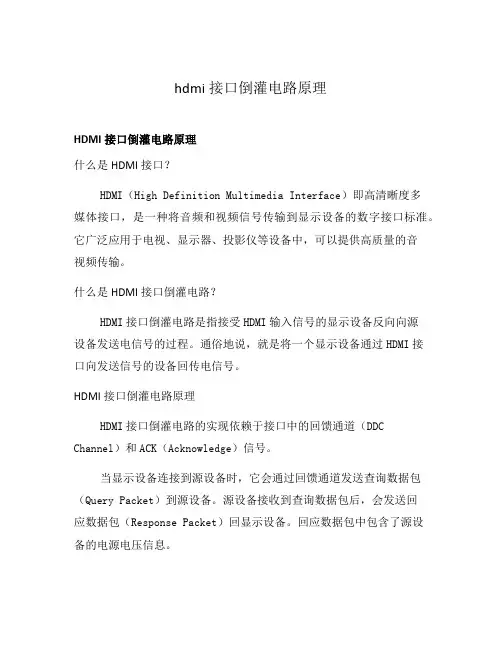

hdmi接口倒灌电路原理
hdmi接口倒灌电路原理HDMI接口倒灌电路原理什么是HDMI接口？HDMI（High Definition Multimedia Interface）即高清晰度多媒体接口，是一种将音频和视频信号传输到显示设备的数字接口标准。
它广泛应用于电视、显示器、投影仪等设备中，可以提供高质量的音视频传输。
什么是HDMI接口倒灌电路？HDMI接口倒灌电路是指接受HDMI输入信号的显示设备反向向源设备发送电信号的过程。
通俗地说，就是将一个显示设备通过HDMI接口向发送信号的设备回传电信号。
HDMI接口倒灌电路原理HDMI接口倒灌电路的实现依赖于接口中的回馈通道（DDC Channel）和ACK（Acknowledge）信号。
当显示设备连接到源设备时，它会通过回馈通道发送查询数据包（Query Packet）到源设备。
源设备接收到查询数据包后，会发送回应数据包（Response Packet）回显示设备。
回应数据包中包含了源设备的电源电压信息。
当显示设备得知了源设备的电源电压信息后，它可以决定是否回传电信号。
如果源设备的电源电压满足显示设备的要求，显示设备会发送一条ACK信号给源设备，告知它可以回传电信号。
源设备接收到ACK信号后，会将电信号发送到显示设备，完成HDMI接口倒灌电路的过程。
HDMI接口倒灌电路的应用场景HDMI接口倒灌电路在实际应用中有着广泛的应用场景。
一些常见的应用包括：•在电视上通过HDMI接口控制连接的设备，如通过电视遥控器控制DVD播放器；•在显示器上通过HDMI接口接收来自计算机的虚拟信号，允许计算机使用显示器作为显示设备。
总结HDMI接口倒灌电路是通过HDMI接口实现的一种将显示设备向源设备回传电信号的过程。
在接口中的回馈通道和ACK信号的作用下，能够实现源设备和显示设备之间的双向通信。
HDMI接口倒灌电路在实际应用中起到了重要的作用，为我们提供了更加便捷的多媒体使用体验。
HDMI接口倒灌电路的原理解析回馈通道（DDC Channel）HDMI接口中的回馈通道是一种用于双向通信的管道。
数字音频接口技术
2.数字音频接口数据结构
数字音频接口是一种单线单向串行传输数字音频数据的接口。它能够传输两个声道的数字音频数据、相关的控制信息，有一些检测错误能力。一个声音样本附带有一位控制信息，这些控制信息汇集成一个控制块。信号是双相调制的，可以从信号中恢复时钟。引导符用来区分块边界和每一个声音样本。
a）帧、子帧和块的结构音频数据放在一个被称为子帧（Sub-frames）有结构里。包含一个4位的引导符，4位的辅助数据，20位的音频数据。三位分别称为合法标记、用户位、通道状态。另外还有一个校验位。引导符标识子帧的开始。按照子帧的数据容量，音频样本最大可达到24位，这点非常令人激动，只要把时钟频率加倍，我们就能够通过数字音频接口传输24位96kHz的数字音频信号。在音频样本大于20位时，数据同时占据辅助和音频数据域。在音频样本小于等于20位时，数据存放在音频数据域中，辅导数据可用于其它应用方面，例如语音数据。音频数据在子帧中是最低有效位在先，最高有效位在后。合法标记位，表示此音频样本是正确的，没有包含错误，适合作数模转换。如果音频样本有错，例如CD唱片上的不可恢复的缺陷，CD-DSP无法进行纠错，它将把此音频样本标记为含有错误，留待以后的电路部分作适当的处理。用户位没有定义，可由用户随意使用。通道状态位包含有重要信息。通道状态块由192位组成，每个音频样本附带一位通道状态位，左右声道的通道状态块是独立的。每192帧通道状态块更新一次。校验位为偶校验位，可检出子帧中奇数个错。
c）专业用途、民用用途
3、媒介接口（Media Interface）
数字音频信号是通过特定的传输媒介传送的，常见的有同轴电缆、Toslink光纤、AT&T光纤、平衡线等。

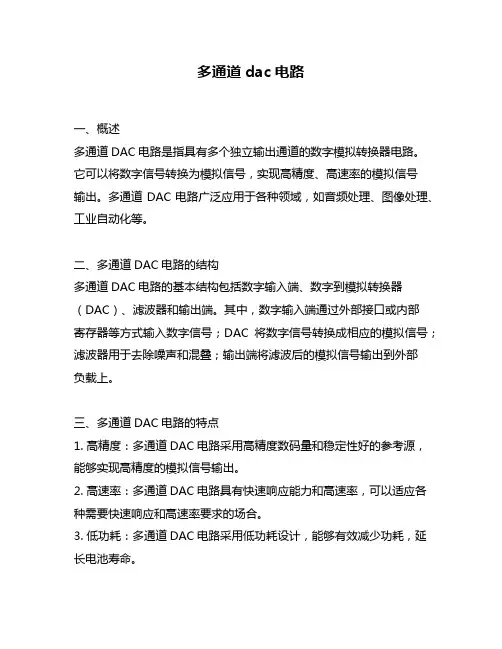

多通道dac电路
多通道dac电路一、概述多通道DAC电路是指具有多个独立输出通道的数字模拟转换器电路。
它可以将数字信号转换为模拟信号，实现高精度、高速率的模拟信号输出。
多通道DAC电路广泛应用于各种领域，如音频处理、图像处理、工业自动化等。
二、多通道DAC电路的结构多通道DAC电路的基本结构包括数字输入端、数字到模拟转换器（DAC）、滤波器和输出端。
其中，数字输入端通过外部接口或内部寄存器等方式输入数字信号；DAC将数字信号转换成相应的模拟信号；滤波器用于去除噪声和混叠；输出端将滤波后的模拟信号输出到外部负载上。
三、多通道DAC电路的特点1. 高精度：多通道DAC电路采用高精度数码量和稳定性好的参考源，能够实现高精度的模拟信号输出。
2. 高速率：多通道DAC电路具有快速响应能力和高速率，可以适应各种需要快速响应和高速率要求的场合。
3. 低功耗：多通道DAC电路采用低功耗设计，能够有效减少功耗，延长电池寿命。
4. 稳定性好：多通道DAC电路采用稳定性好的参考源和高精度数码量，能够保证输出信号的稳定性和准确性。
5. 可编程：多通道DAC电路具有可编程功能，可以通过软件或硬件方式进行配置和控制。
四、多通道DAC电路的应用1. 音频处理：多通道DAC电路广泛应用于音频处理领域，如数字音频播放器、数字音频调节器等。
2. 图像处理：多通道DAC电路可以将数字图像信号转换成模拟信号输出到显示器上，实现高清晰度、高对比度的图像显示效果。
3. 工业自动化：多通道DAC电路可以实现工业自动化控制系统中的模拟信号输出，如温度、压力、流量等参数的模拟信号输出。
五、多通道DAC电路设计要点1. 选择合适的数字到模拟转换器芯片；2. 选择合适的参考源；3. 设计合适的滤波器；4. 保证输入端和输出端接口匹配；5. 合理布局和绕线。
六、总结多通道DAC电路是一种广泛应用于各种领域的电路，具有高精度、高速率、低功耗、稳定性好和可编程等特点。
在设计多通道DAC电路时，需要考虑选择合适的芯片、参考源和滤波器，保证输入端和输出端接口匹配，并合理布局和绕线。
常用音频及视频接口简介
二、常用视频接口介绍
2.7 HDMI接口
HDMI（High－Definition Multimedia Interface）又被称为高 清晰度多媒体接口，HDMI源于DVI接口技术，它们主要是以美 国晶像公司的TMDS信号传输技术为核心，这也就是为何HDMI 接口和DVI接口能够通过转接头相互转换的原因，其在针脚上和 DVI兼容，只是采用了不同的封装。与DVI相比，HDMI可以传 输数字音频信号，并增加了对HDCP的支持，从原理上讲， HDMI完全向下兼容DVI
CopyRight © 重慶工務處
二、常用视频接口介绍
2.5 VGA接口
VGA (Video Graphics Array)接口又称(S-Dub)，这是源于电脑 的输入接口，由于CRT显示器无法直接接受数字信号的输入，所 以显卡只能采取将模拟信号输入显示器的方式来获得画面，而 VGA就是将模拟信号传输到显示器的接口。 VGA接口共有15针，分成三排，每排五个。VGA接口是显卡上 应用最为广泛的接口类型，绝大多数的显卡都带有此种接口
CopyRight © 重慶工務處
名词解释
平衡电路：用于产生相同和相反信号的电路，它将这些信号送入 两个导线；电路的平衡特性越好，信号的散射就越小；它的噪声 抑制特性也越好 (因此它的 EMC性能就越好)。 在平衡电路中电流所产生的磁场会相互抵消而不会对外发出干扰
CopyRight © 重慶工務處
CopyRight © 重慶工務處
二、常用视频接口介绍
2.1 TV输入接口
TV接口又称RF射频输入接口，这是在电视机上最早出现的接口。 TV接口的成像原理是将视频信号(CVBS 复合视频广播信号)和音 频信号(Audio)相混合编码后输出，然后在显示设备内部进行一 系列分离/ 解码的过程输出成像。由于需要较多步骤进行视频、 音视频混合编码，所以会导致信号互相干扰，所以它的画质输 出质量是所有接口中最差的
dac驱动电路设计
dac驱动电路设计一、引言DAC，即数模转换器，是数字电路与模拟电路之间的桥梁。
它将数字信号转换为模拟信号，广泛应用于音频、视频、通信、控制等领域。
而DAC驱动电路则是DAC正常工作的关键，它负责为DAC提供稳定的电源、时钟、数据和控制信号，确保DAC能够准确、快速地完成数模转换。
本文将详细阐述DAC驱动电路的设计要点、电路组成、工作原理以及实际应用中的注意事项。
二、DAC驱动电路设计要点1．电源设计：DAC驱动电路需要为DAC提供稳定的电源电压。
设计时需考虑电源噪声、纹波、电压稳定性等因素，以确保DAC工作稳定。
通常采用滤波电容、稳压电路等措施来优化电源性能。
2．时钟电路设计：DAC需要外部提供时钟信号，以控制数据转换的速率。
时钟电路的设计需考虑时钟频率、稳定性、抖动等因素。
一般采用晶体振荡器、PLL等器件生成高质量的时钟信号。
3．数据接口设计：DAC驱动电路需要将数字信号传输给DAC进行数据转换。
数据接口的设计需考虑数据传输速率、稳定性、抗干扰能力等因素。
通常采用差分信号、LVDS等高速接口技术。
4．控制信号设计：DAC驱动电路还需要为DAC提供控制信号，如片选信号、转换开始信号等。
控制信号的设计需考虑信号电平、时序等因素，以确保DAC能够正确响应控制指令。
三、DAC驱动电路组成1．电源模块：为DAC提供稳定的电源电压，包括正电源和负电源（如有需要）。
电源模块通常采用滤波电容、稳压电路等器件。
2．时钟模块：生成并提供稳定的时钟信号给DAC。
时钟模块可采用晶体振荡器、PLL等器件。
3．数据接口模块：将数字信号传输给DAC。
数据接口模块可采用差分信号、LVDS等高速接口技术，以提高数据传输的稳定性和抗干扰能力。
4．控制信号模块：生成并提供控制信号给DAC，以控制其工作状态。
控制信号模块需根据DAC的具体型号和要求进行设计。
四、DAC驱动电路工作原理DAC驱动电路的工作原理主要基于数字电路和模拟电路的基本原理。
hdmi接收模块工作原理
hdmi接收模块工作原理HDMI接收模块工作原理介绍在现代数字通信领域中，HDMI（High-Definition Multimedia Interface）接口被广泛应用于各种高清视频设备之间的数据传输。
HDMI接收模块作为其中重要的组成部分，起着接收和解码来自发送设备的视频、音频和其他相关信息的作用。
本文将分析HDMI接收模块的工作原理。
工作原理概述HDMI接收模块起始于接收端口，它通过传输线缆接收来自发送设备的高清视频和音频信号。
然后，接收模块将这些接收到的信号进行处理和解码，还原成数字或模拟信号，并将其输出给显示设备。
下面是HDMI接收模块工作的详细步骤。
步骤1：接收信号HDMI接收模块的第一个步骤是接收从发送设备传输过来的信号。
这些信号通过HDMI线缆传输，包括视频信号、音频信号以及其他辅助数据。
接收端口会将这些信号导入接收模块。
步骤2：时钟和数据恢复接收模块需要对接收到的信号进行时钟和数据恢复。
为此，接收模块使用CDR（Clock and Data Recovery）电路来确定时钟频率并恢复数据。
CDR电路使用PLL（Phase-Locked Loop）机制来跟踪接收到的信号，并调整时钟频率以匹配发送设备的时钟。
步骤3：解码视频信号接收模块将时钟和数据恢复后的信号传递给视频解码器。
视频解码器会对接收到的信号进行解码，解析其中的视频数据。
视频解码器使用特定的解码算法，将压缩过的视频数据解码成原始的视频信号。
步骤4：解码音频信号HDMI接收模块还包含音频解码器，用于解码接收到的音频信号。
音频解码器将接收到的音频信号转换成原始的音频数据，并进行相应的处理，例如去除噪音或进行音频增强等。
步骤5：图像和音频处理接收模块完成信号解码后，将通过D/A转换器将数字信号转换成模拟信号。
然后，模拟信号会经过图像处理器和音频处理器进行进一步的调整和处理，以提供更良好的显示效果和音质。
步骤6：输出信号接收模块最后一步是将处理后的图像和音频信号输出给连接的显示设备。
AES
AES/EBU是一种通过基于单根绞合线对来传输数字音频数据的串行位传输协议，其全称是Audio Engineering Society/European Broadcast Union（音频工程师协会/欧洲广播联盟），其《双通道线性表示的数字音频数据串行传输格式》，EBU是指EBU 中AES是指AES3-1992标准：发表的数字音频接口标准EBU3250，两者内容在实质上是相同的，统称为AES/EBU数字音频接口。
AES/EBU标准传输数据时低阻抗，信号强度大，波形振幅在3-10V之间，传送速率为6Mbps，抗干扰能力很强，减小了通道间的极性偏移、不平衡、噪音、高频衰减和增益漂移等问题造成的影响，适合较远距离的传输。
整栋大楼内全部以AES/EBU格式电缆进行音频信号的长距离数字化传输，最远的单根信号线传输距离超过400米AES/EBU与网络系统相比的优势1、传输距离更远。
基于局域网的音频传输系统单根网线最长100米，接入路由器后，两点之间最长也就200米的传输距离，超过这个距离就必须使用光纤系统。
而AES/EBU格式在没有中继的情况下，根据AES协会在1995年出台并在2001年更新的AES-3id -1995补充文件规定，最长可以传输超过1000米的距离。
2、传输延时可以忽略。
而AES/EBU格式没有可计的延时，在实际应用中完全可以忽略。
3、系统构成简单可靠4、系统总体造价更低，更为经济选用的LS9/16是06年底新面市的一款专门针对现场扩声应用而设计的数字调音台，在其机背的扩展槽内插入一块MY8-AE的扩展卡，即具备8路AES/EBU信号输出。
而SP2060是一款自带2路AES/EBU信号输入接口，6路模拟输出的多功能音频处理器，可以完成全部的通道分配、均衡、分频和延时等处理功能，并完成数字信号到模拟信号的转换。
该系统中，LS9调音台每两路AES/EBU格式信号输出通过长距离电缆送至功放机柜内的SP2060，实现了数百米的完全无损的高可靠性的数字音频传输。
数字电视接收设备接口规范之模拟音频信号接口
数字电视接收设备接口规范之模拟音频信号接口引言数字电视接收设备作为接收和解码数字电视信号的设备，其接口规范对于保证信号传输的稳定性和可靠性至关重要。
本文档旨在定义数字电视接收设备的模拟音频信号接口规范，以确保音频信号的传输和处理能够符合相关标准，并提供一致的用户体验。
规范目标本文档的目标是规定数字电视接收设备的模拟音频信号接口，包括接口类型、接口参数和接口特性等方面的规范。
接口类型数字电视接收设备的模拟音频信号接口主要包括以下几种类型：1.RCA接口：RCA接口是一种常见的模拟音频输出接口，以红白两个插孔的形式存在。
这种接口能够提供双声道模拟音频信号的输出，对于一般的音频播放和连接外部音频设备非常适用。
2. 3.5mm耳机插孔：3.5mm耳机插孔是一种通用的模拟音频输出接口，广泛应用于各类音频设备中。
这种接口可以通过连接耳机或外部音箱等设备实现音频信号的输出。
3.HDMI接口：HDMI接口是一种数字音频传输接口，可以支持高清音频信号的传输。
对于需要高保真音频输出的数字电视接收设备，HDMI接口是一种理想的选择。
接口参数模拟音频信号接口的参数对于保证音频信号的传输和质量非常重要。
下面是常见的接口参数：1.信号电平：模拟音频信号的电平应符合相关的标准，以保证传输的稳定性和兼容性。
常见的信号电平有线电平和标准电平两种选择。
2.频率响应：音频信号的频率响应范围应符合相关标准，以保证能够传输高保真的音频信号。
常见的频率响应范围为20Hz~20kHz。
3.信噪比：模拟音频信号的信噪比应足够高，以提供清晰的音频输出。
常见的信噪比要求为80dB以上。
接口特性模拟音频信号接口在实际应用中需要具备一些特性，以满足用户的需求和方便操作，以下是一些常见的接口特性：1.可调节音量：用户可以通过数字电视接收设备的控制面板或遥控器对音量进行调节，以适应不同环境和个人喜好。
2.立体声支持：模拟音频信号接口应支持立体声音频输出，以提供更加沉浸式的音频体验。
AES_EBU音频传输
AES/EBU是一种通过基于单根绞合线对来传输数字音频数据的串行位传输协议，其全称是Audio Engineering Society/European Broadcast Union（音频工程师协会欧洲广播联盟），其中AES是指AES3-1992标准：《双通道线性表示的数字音频数据串行传输格式》，EBU是指EBU 发表的数字音频接口标准EBU3250，两者内容在实质上是相同的，统称为AES/EBU数字音频接口。
AES/EBU标准传输数据时低阻抗，信号强度大，波形振幅在3-10V之间，传送速率为6Mbps，抗干扰能力很强，减小了通道间的极性偏移、不平衡、噪音、高频衰减和增益漂移等问题造成的影响，适合较远距离的传输。
整栋大楼内全部以AES/EBU格式电缆进行音频信号的长距离数字化传输，最远的单根信号线传输距离超过400米AES/EBU与网络系统相比的优势1、传输距离更远。
基于局域网的音频传输系统单根网线最长100米，接入路由器后，两点之间最长也就200米的传输距离，超过这个距离就必须使用光纤系统。
而AES/EBU格式在没有中继的情况下，根据AES协会在1995年出台并在2001年更新的AES-3id -1995补充文件规定，最长可以传输超过1000米的距离。
2、传输延时可以忽略。
而AES/EBU格式没有可计的延时，在实际应用中完全可以忽略。
3、系统构成简单可靠4、系统总体造价更低，更为经济AES/EBU信号可采用平衡传输方式（一般应用XLR接头）、也可采用非平衡传输方式（一般应用BNC接头）。
这两种输入/输出接口的阻抗有所不同，但两种传输方式所传输的数据帧结构是一致的，都是遵循AES/EBU帧结构标准的。
在AES/EBU数据帧中包含了时钟信息、音频数据信息、非音频数据三种数据类型。
时钟信息在AES/EUB的信号中，采用“双相位”编码方式，把信号的时钟信息内嵌进了AES/EBU信号流中。
在“双相位”编码方式中，把每一个逻辑“1”和逻辑“0”位所占用的时间称为一个“时间槽”，在逻辑“0”位时，只在“时间槽”的开始与结束处信号进行高、低电平的跳变；在逻辑“1”位时，不仅在“时间槽”的开始和结束处信号进行高、低电平的跳变，同时还要在“时间槽”的中央处再进行一次高、低电平的跳变。
SPDIF接口规范
SPDIF严格的写法是S/PDIF，是“SONY/PHILIPS Digital Interface Format”的缩写，它是由SONY与PHILIPS公司在上世纪80年代制订的一种数字音频信号传输标准，可以传输LPCM流和Dolby Digital、DTS这类数字音频信号。其标准的输出电平是0.5Vpp（发送器负载75Ω），输入和输出阻抗为75Ω（0.7-3MHz频宽）。常用的SPDIF接口有光纤、RCA和BNC。我们常见的同轴线接口是RCA插头作同轴输出，但是用RCA作同轴输出是个错误的做法，正确的做法是用BNC作同轴输出。因为BNC头的阻抗是75Ω，刚好适合S/PDIF的格式标准，但由于历史的原因，在一般的家用机上大多用的是RCA作同轴输出。SPDIF最初应用于CD、数字TAPE播放器上的数字音频传送接口，后来逐渐应用到其它各类家用电子消费产品上。通过SPDIF接口传输数字声音信号已经成为了新一代家用电子消费产品上。通过SPDIF接口传输数字声音信号已经成为了新一代家用数字音响电器普遍拥有的特点。
音频信号的两种传输方式
音频信号的两种传输方式前言音频信号有两种传输方式，即平衡式（XLR）与非平衡式（RCA）。
关于两种传输模式究竟孰优孰劣，这个问题长久以来都有争论。
萝卜青菜各有所爱，今天我们就来谈谈这两种传输方式。
（如有不同观点，欢迎在文末留言～）在讨论两种传输方式之前，我们先来了解下音频信号，因为你首先得知道你要传输的到底是个什么东西吧？音频信号音频信号是(Audio)带有语音、音乐和音效的有规律的声波的频率、幅度变化信息载体。
根据声波的特征，可把音频信息分类为规则音频和不规则声音。
其中规则音频是我们熟悉的语音、音乐和音效。
规则音频是一种连续变化的模拟信号，可用一条连续的曲线来表示，称为声波。
另一种不规则音频就没规律可言了，噪音之类的都是。
一.信号的平衡传输（XLR）平衡传输是一种应用非常广泛的音频信号传输方式。
它是利用相位抵消的原理，将音频信号传输过程中所受的其它干扰降至最低。
平衡式音源输出（公头）、功放前级输入（母头）端口都是使用三个脚位的连接插件，平衡传输线里的三芯，一芯传输正半波（正相）信号，一芯传输的是负半波（反相）信号，最后一芯是地线。
平衡式连接必须注意的问题1、它需要并列的三根导线来实现，即接地、热端、冷端。
所以平衡输入、输出插件必须具有3个脚位，如卡农或大三芯插件（如图）。
2、传输线当然也得是2芯1屏蔽层的线，由于热端信号线和冷端信号线在同一屏蔽层内相对距离很近，所以在传输过程中受到的其他干扰信号也几乎相同。
然而被传输的热端信号和冷端信号的相位却相反，所以在下一级设备的输入端把热端信号和冷端信号相减，相同的干扰信号被抵消，被传输信号由于相位相反而不会损失。
所以在专业的场合和传输距离比较远的时候通常使用平衡传输方法。
3、器材之间的平衡式连接必须还要注意一个问题，就是美国与欧洲的规格完全不同：三芯中除接地外，正、负两芯美规与欧规是相反的（美规1地2正3负，欧规1地2负3正）。
音源与功放平衡接口的规格不同，能否连接使用？可以，但声音是反相的（喇叭向后振动，此时声场变窄，声音稍显发闷）。
数字音频接口标准
数字音频接口标准一、AES/EBUAES／EBU的全称是Audio Engineering Society／European Bro adcast Union(音频工程师协会／欧洲广播联盟)，现已成为专业数字音频较为流行的标准。
大量民用产品和专业音频数字设备如CD机、D AT、MD机、数字调音台、数字音频工作站等都支持AES／EBU。
AES／EBU是一种通过基于单根绞和线对来传输数字音频数据的串行位传输协议。
它无须均衡即可在长达100米的距离上传输数据，如果均衡，可以传输更远距离。
它提供两个信道的音频数据(最高24bit量化)，信道是自动计时和自同步的。
它也提供了传输控制的方法和状态信息的表示(“channel status bit”)和一些误码的检测能力。
它的时钟信息是由传输端控制，来自AES／EBU的位流。
它的三个标准采样率是32kHz、44．1kHz、48kHz，当然许多接口能够工作在其它不同的采样率上。
二、S/PDIFS／PDIF的全称是Sony／Philips Digital Interface Format，由于广泛地被采用，它成为事实上的民用数字音频格式标准，大量的消费类音频数字产品如民用CD机、DAT、MD机、计算机声卡数字口等都支持S／PDIF，在不少专业设备上也有该标准的接口。
S／PDIF 格式和AES／EBU有略微不同的结构。
音频信息在数据流中占有相同位置，使得两种格式在原理上是兼容的。
在某些情况下AES／EBU的专业设备和IS／PDIF的用户设备可以直接连接，但是并不推荐这种做法，因为在电气技术规范和信道状态位中存在非常重要的差别，当混用协议时可能产生无法预知的后果。
三、ADATADAT（又称Alesis多信道光学数字接口）。
是美国ALRSTS公司开发的一种数字音频信号格式，因为最早用于该公司的ADAT八轨机，所以就称为ADAT格式。
该格式使用一条光缆传送8个声道的数字音频信号。
数字音频接口DAI
概述数字音频接口DAI，即Digital Audio Interfaces，顾名思义，DAI表示在板级或板间传输数字音频信号的方式。
相比于模拟接口，数字音频接口抗干扰能力更强，硬件设计简单，DAI在音频电路设计中得到越来越广泛的应用。
图1和图2对比传统的音频信号和数字音频信号链的区别。
在传统的音频电路（图1）中有麦克风、前置放大器、模/数转换器 ADC、数/模转换器DAC、输出放大器，以及扬声器，它们之间使用模拟信号连接。
随着技术的发展和对性能考虑，模拟电路逐渐被推到链路的两端（集成到设备内部），信号链中各集成电路间将出现更多的数字接口形式。
DSP通常都是数字接口的；换能器（Transducers, i.e. Mic & Speaker）、放大器一般而言只有模拟接口，但现在也正在逐渐集成数字接口功能。
目前，集成电路设计人员正在将换能器内的ADC、DAC和调制器集成到信号链一端，这样就不必在PCB上走任何模拟音频信号，并且减少了信号链中的器件数量。
图2给出了一个完整数字音频接口的例子。
图1. 传统的音频信号链路图2. 数字音频信号链路数字音频信号的传输标准，如I2S、PCM(Pulse Code Modulation) 和PDM(Pulse Density Modulation)主要用于同一块电路板上芯片之间音频信号的传输；Intel HDA(Intel High Definition Audio) 用于PC的Audio子系统（声卡）应用；S/PDIF和Ethernet AVB主要应用于板间长距离及需要电缆连接的场合。
本文主要介绍I2S, PCM和PDM数字音频接口，其它几种接口将另文说明。
I2S接口1. I2S简介I2S全称Inter-IC Sound, Integrated Interchip Sound，或简写IIS，是飞利浦在1986年定义（1996年修订）的数字音频传输标准，用于数字音频数据在系统内部器件之间传输，例如编解码器CODEC、DSP、数字输入/输出接口、ADC、DAC和数字滤波器等。
MIC电路
数字麦克风和阵列拾音技术的应用随着数字信号处理技术的发展，使用数字音频技术的电子产品越来越多。
数字音频接口成为发展的潮流，采用脉冲密度调制（PDM）接口的ECM和MEMS数字麦克风也孕育而生。
目前，ECM和MEMS数字麦克风已经成为便携式笔记本电脑拾音设备的主流。
数字ECM或MEMS麦克风和传统的ECM麦克风相比，有着不可取代的优势。
首先，移动设备向小型化数字化发展，急需数字拾音器件和技术；第二，设备包含的功能单元越来越多，如笔记本电脑，集成了蓝牙和WiFi无线功能，麦克风距离这些干扰源很近，设备对抗扰要求越来越高；第三，三网合一的发展，需要上网，视频和语音通信可以同时进行，这在移动设备中通常会遇到环境噪声和回声的影响；第四，从提高生产效率角度，希望对麦克风采用SMT焊接。
数字麦克风适合SMT焊接，可以解决系统各种射频干扰对语音通信产生的噪声，富迪科技的数字阵列麦克风拾音技术可以抑制和消除通话时的回声和环境噪声，数字接口方便同数字系统的连接。
模拟麦克风和数字麦克风麦克风结构：ECM模拟麦克风通常是由振膜，背极板，结型场效应管（JFET）和屏蔽外壳组成。
振膜是涂有金属的薄膜。
背极板由驻极体材料做成，经过高压极化以后带有电荷，两者形成平板电容。
当声音引起振膜振动，使两者距离产生变化，从而引起电压的变化，完成声电转换。
利用结型场效应管用来阻抗变换和放大信号，有些高灵敏度麦克风采用运放来提高麦克风灵敏度（见图1a）。
ECM数字麦克风通常是由振膜，背极板，数字麦克风芯片和屏蔽外壳组成，数字麦克风芯片主要由缓冲级，放大级，低通滤波器，抗模数转换组成。
缓冲级完成阻抗变换，放大级放大信号，低通滤波滤除高频信号，防止模数转换时产生混叠，模数转换将放大的模拟信号转换成脉冲密度调制（PDM）信号，通常采用过采样的1位Δ-Σ模数转换（见图1b）。
MEMS模拟麦克风主要由MEMS传感器，充电泵，缓冲放大器，屏蔽外壳组成。
数字音频接线方式接接口
接线方式及接口平衡连接（balanced connection）指音响器材间的一种连接方式，在单根电缆中有3根导线，一根用来传送音频信号，另一根用于传送极性相反的音频信号，而另一根则为地线。
非平衡连接由屏蔽网和芯线组成，大二芯和荷花插头属于非平衡传输。
非平衡传输抗干扰能力略逊于平衡传输，适用于线路电平音频信号传输和对抗干扰要求不十分高的场合，由于连接方法简单，在音响系统中(尤其在民用音响系统中)非平衡连接被普遍采用。
模拟接口TRS接口说到TRS接口，一般人初听可能不知道它是什么，不过只要把实物放在面前，大家就都知道它是什么了。
其实日常生活中我们见得最多的就是TRS接口，它的接头外观是圆柱体形状，通常有三种尺寸1/4"（6.3mm）、1/8"（3.5mm）、3/32"（2.5mm），我们最常见的是3.5mm 尺寸的接头。
2.5mm的TRS接头以前在手机耳机上比较流行，但现在已经不多见了，耳机接口基本被3.5mm接口一统江湖。
而6.3mm的接头在很多专业设备和高档耳机上比较常见，但现在有不少高档耳机也逐渐开始改用3.5mm接头。
TRS的含义是Tip（signal）、Ring（signal）、Sleeve （ground），分别代表了这种接头的3个触点，我们看到的就是被两段绝缘材料隔离开的三段金属柱。
因此，3.5mm接头和6.3mm接头也被人称为“小三芯”和“大三芯”。
“大三芯”的构造TRS接口就是一个圆孔，其内部与接头对应，也有三个触点，彼此之间也被绝缘材料隔开。
有的人说不还有四芯的插头吗？没错，我们在耳机或随身听上见到的四芯插头，多出来的那一芯是用来传送语音信号或控制信号。
此外，还有一种用于耳机的四芯3.5mm插头则是用来传输平衡信号的。
6.3mm的“大三芯”插头可用来传输平衡信号或非平衡立体声信号，也就是说它可以和我们后面要讲的XLR平衡接口一样，能够传输平衡信号，但因制作这样的平衡线成本比较高，所以一般只用在高档专业音频设备上。
SDI接口及信号介绍
HD-SDI接口与其它高清接口的对比
真正意义上的高清接口包括HD-SDI、YPbPr、HDMI、DVI这几种，而 从下表中可以很清晰地看到，在目前的高清数字接口中HD-SDI接口 的综合优势。HD-SDI接口是目前比较好的高清接口，同时HD-SDI接 口也是目前广电行业标准的高清接口。
HD-SDI摄像机
SDI接口--传输信号格式
信号格式 1080/60i 1080/30P 1080/50i 1080/25P 1080/24P 720/60P 1080/60i 1244.16Mbps 1080/30P 或 1080/30Psf 1080/50i 1036.8Mbps 1080/25P 或 1080/25Psf 1080/24P 或 1080/24Psf 720/60P(不支持720/60Psf) 995.328Mbps 1105.92Mbps 传输方式 有效码率
HD-SDI摄像机与IP Camera相比，主要有以下四大优点。 未压缩：HD-SDI数字信号是未经压缩的格式在视频线上传输,不像 网络传输容易掉张/破张,可靠度较高; 低延迟：HD-SDI比起网络高清有较低的传输延迟性,是实时监控较 好的方案; 易安装：对工程商或用户而言，其安装设定与操作与传统CCTV无异, 没有学习上的额外成本; 低成本：由模拟升级到高清的总成本较低,使用已有视频线从D1升 级到HD,只需更换前后端设备，不需重新布线。
ห้องสมุดไป่ตู้它与SDI相关的设备
其它与SDI相关的设备还有：SDI视频矩阵切换器、SDI光 端机、SDI音频嵌入器、SDI音频解嵌器、各种SDI转换器 （例如：SDI转HDMI、SDI转DVI、VGA转SDI、分量转SDI 等）、SDI信号分配器、SDI监视器等。
应用环境及需求客户
音频接口原理
音频接口原理
音频接口是一种用于传输音频信号的接口。
它利用电磁感应原理将声波转化为电信号，并通过导线或无线信号传输到音频设备。
音频接口的原理可以分为以下几个方面。
首先，音频接口中的麦克风或音源设备负责将声波转化为电信号。
麦克风通常采用电容麦克风或电磁式麦克风，其工作原理是通过震动膜片或磁性振荡系统感应声波并将其转化为变化的电信号。
其次，音频接口中的声卡或音频编解码芯片对电信号进行采集和处理。
声卡通常包含模数转换器和数模转换器，前者将电信号转换为数字信号以便计算机处理，后者将数字信号转换为电信号以便输出到扬声器或耳机。
接下来，音频接口使用导线或无线信号将处理后的音频信号传输到音响、耳机或扬声器等音频设备。
在有线传输中，音频接口通常使用3.5mm插头、RCA插头或XLR插头等连接器，通过导线将信号传输到扬声器或耳机；在无线传输中，音频接口通常采用蓝牙、红外线或无线电波等无线技术，将信号通过无线信号传输到相应的接收设备。
最后，音频接口的接收设备将接收到的音频信号转换为声波，并通过扬声器或耳机播放出来。
扬声器利用电磁振荡原理将电信号转换为机械振动，从而产生声波；耳机则通过将电信号转换为声波，使得音频信号能够直接进入用户的耳朵。
总的来说，音频接口通过将声波转化为电信号，并经过采集、处理和传输等步骤，最终实现将电信号转化为声波的过程。
这种原理使得我们能够在不同的音频设备之间传输和播放音频信号，从而实现听音乐、通话等功能。
数字音频整形同轴输出电路
数字音频整形同轴输出电路给CD唱机加装数码输出的发烧知识给CD唱机加装数码输出的发烧知识数字信号的原理我就不说太多了，现在要说的是怎么样对你的宝贝CD唱机进行改装成为有同轴输出输出的发烧转盘，数字（S/PDIF）信号可由音频D/A转换器处转换成原来的逻辑电平（1.0）然后再对它进行常规的处理。
把一般数字信号转换成为数字（S/PDIF）信号的专用芯片叫做音频数字接口集成电路，简称为（ADIC）常见的有：C某23053SAA7274……等等。
有的DSP具有了输出数字信号的能力，只不过在生产过程中成本的关系将其功能屏蔽了，只要我们按照下表的做法就可以改装了。
如果你的CD唱机使用的是下表的DSP的话只要加上缓冲器和光纤输出口就可以输出数字（S/PDIF）信号了。
常见DSP芯片Dot某（数码输出）脚和Mute（静噪）脚DSP型号Dot 某Mute取消方式C某D1*******LC某D1*******LC某D1*******LC某D1*******LC某D2*******LC某D250566LC某D2*******LC某D2*******LC某D2518616LLC78634327HLC78674327HLC786814327H M504234M658204M6582228MN66251427LMN66262345LMN66271616L MN6627406YDC0123YM343716YM712123YM740240KS92827KS92837UPD6370036UPD637526SAA722022SAA734032SAA734132SAA73452注：文中的“L”为低电平可认同为接地，“H”为高电平可认同为接正5V在改装后可用示波器查看其输出端的波形就行了，如果没有示波器的话可用电表去测量其输出端是否有电压输在改装过程中要注意的是烙铁的接地问题和在对引脚处理时要注意力量的问题，一不小心的话……同轴整形可以用门电路74VHC04便宜DS26LS31塑封贴片也挺便宜同轴整形可以用门电路74VHC04便宜DS26LS31塑封贴片也挺便宜轴输出和光纤（1.0）然后再对它进了，只要我们按照下和光纤输出口就可以输出端是否有电压输出，如果有的话就成功了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字音频信号的传送接口电路
数字音频信号的传送接口电路
（1）数字音频输入接口电路
AES/EBU解码器和解复用器
AES/EBU解码器将双相标志码串行AES/EBU数字音频信号转换为信号数据流，再将两声道的音频数据信号分开，产生两路并行比特音频数据流。
从每个子帧中抽取出附加数据（V，U，C，P）用于处理控制和子帧及帧的同步、用于产生192bit用户块和通道状态。
图：输入AES/EBU串行音频数据的主要解码和解复用处理
（2）数字音频信号传送接口电路
AES3-1992标准定义了在双绞线音频电缆上传输AES/EBU信号的规格。
AES3-3id-1996和ANSI/SMPTE 276M-1995标准定义和采纳了其他传送格式，都定义了在不平衡同轴电缆上传输AES3格式数据。
1）110Ω双绞线电缆传输电路
AES3-1992传送连接。
