三线接近开关接线方法

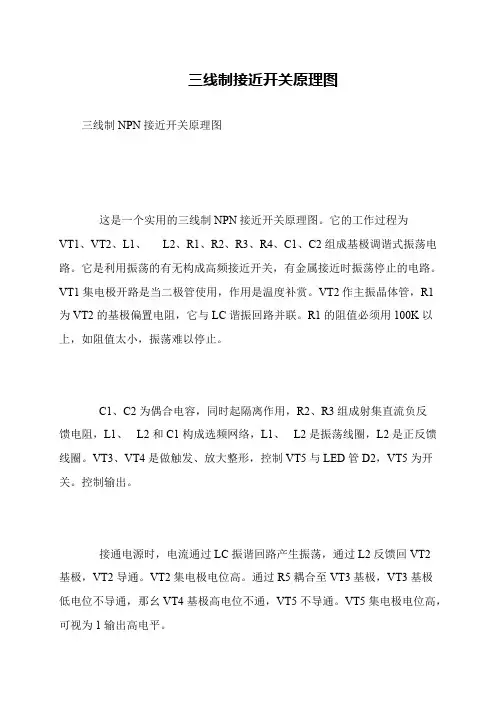

三线制接近开关原理图

三线制接近开关原理图
三线制NPN接近开关原理图
这是一个实用的三线制NPN接近开关原理图。

它的工作过程为
VT1、VT2、L1、L2、R1、R2、R3、R4、C1、C2组成基极调谐式振荡电路。

它是利用振荡的有无构成高频接近开关，有金属接近时振荡停止的电路。

VT1集电极开路是当二极管使用，作用是温度补赏。

VT2作主振晶体管，R1
为VT2的基极偏置电阻，它与LC谐振回路并联。

R1的阻值必须用100K以上，如阻值太小，振荡难以停止。

C1、C2为偶合电容，同时起隔离作用，R2、R3组成射集直流负反
馈电阻，L1、L2和C1构成选频网络，L1、L2是振荡线圈，L2是正反馈线圈。

VT3、VT4是做触发、放大整形，控制VT5与LED管D2，VT5为开关。

控制输出。

接通电源时，电流通过LC振谐回路产生振荡，通过L2反馈回VT2
基极，VT2导通。

VT2集电极电位高。

通过R5耦合至VT3基极，VT3基极
低电位不导通，那幺VT4基极高电位不通，VT5不导通。

VT5集电极电位高，可视为1输出高电平。

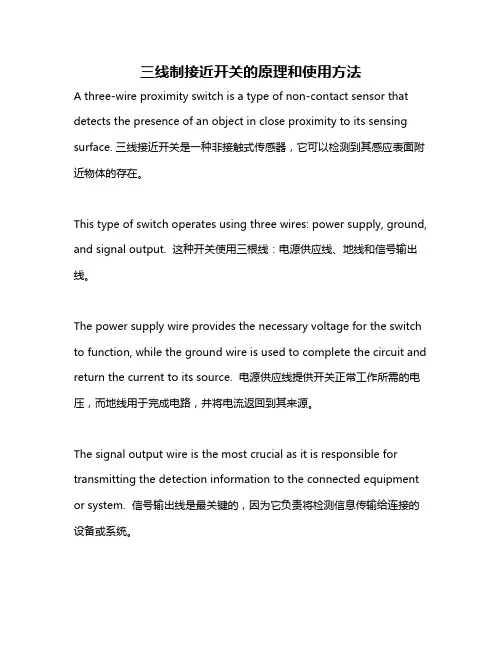

三线制接近开关的原理和使用方法

三线制接近开关的原理和使用方法A three-wire proximity switch is a type of non-contact sensor that detects the presence of an object in close proximity to its sensing surface. 三线接近开关是一种非接触式传感器，它可以检测到其感应表面附近物体的存在。

This type of switch operates using three wires: power supply, ground, and signal output. 这种开关使用三根线：电源供应线、地线和信号输出线。

The power supply wire provides the necessary voltage for the switch to function, while the ground wire is used to complete the circuit and return the current to its source. 电源供应线提供开关正常工作所需的电压，而地线用于完成电路，并将电流返回到其来源。

The signal output wire is the most crucial as it is responsible for transmitting the detection information to the connected equipment or system. 信号输出线是最关键的，因为它负责将检测信息传输给连接的设备或系统。

One of the primary advantages of a three-wire proximity switch is its ability to detect a wide range of materials, including metal, plastic, and even liquids, without the need for physical contact. 三线接近开关的主要优点之一是它可以检测到各种材料，包括金属、塑料甚至液体，而无需进行物理接触。

接近开关串联和并联使用方法

接近开关串联和并联使用方法①二线式传感器串联连接:VS －N×VR≥负载的动作电压（VS：电源电压；N：可连接传感器数；VR：接近开关的输出残留电压）以E2E 直流2线式接MY DC24V继电器为例:MY DC24V的动作电压是额定电压的80％即DC24V×80％＝DC19.2VE2E直流2线式的残留电压是3V以下，根据公式计算: 24－N×3≥19.2 得N=1.6 （台）理论上不允许串联使用。

但因为E2E 直流2线式的残留电压3V以下不是固定值,实际可能偏小，而且MY DC24V能保证80％的额定电压肯定动作,但30－80％的额定电压有可能也会动作,所以具体串联数根据实际情况而定。

②三线式传感器串联连接:iL＋（N－1）×i≤接近开关的控制输出上限值VS －N×VR≧负载的动作电压;（iL：负载电流；N ：可连接传感器数；i ：接近开关的消耗电流）（VS：电源电压；VR：接近开关的输出残留电压）以E2E 直流3线式接MY DC24V 继电器为例:MY DC24V的额定电流值是36.9mA；E2E 直流3线式的消耗电流13mA以下；E2E 直流3线式的开关容量是200mA以下。

根据公式计算: 36.9+ （N-1）× 13≤200 得N≤13.5 （台）24-N×3≥19.2 得N＝1.6 （台）因为MY DC24V 能保证80％的额定电压肯定动作,但低于80％的额定电压也有可能动作,所以MY DC24V继电器作为负载时，连接传感器的数目限制为2台。

③二线式传感器并联连接:N×i≤负载的复位电流（N：可连接传感器数；i：接近开关的漏电流）,以E2E 直流2线式接MY DC24V 继电器为例:E2E 直流2线式的漏电流是0.8mAMY DC24V 的复位电流是额定消耗电流的10％，即36.9×10％＝3.69mA根据公式计算: N×0.8≤3.69 得N≤4.6 （台）MY DC24V继电器为负载时，连接传感器数限于4台。

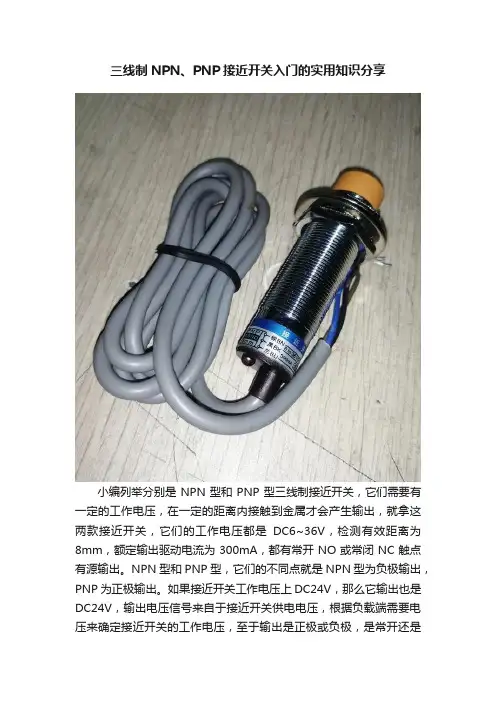

三线制NPN、PNP接近开关入门的实用知识分享

三线制NPN、PNP接近开关入门的实用知识分享小编列举分别是NPN型和PNP型三线制接近开关，它们需要有一定的工作电压，在一定的距离内接触到金属才会产生输出，就拿这两款接近开关，它们的工作电压都是DC6~36V，检测有效距离为8mm，额定输出驱动电流为300mA，都有常开NO或常闭NC触点有源输出。

NPN型和PNP型，它们的不同点就是NPN型为负极输出，PNP为正极输出。

如果接近开关工作电压上DC24V，那么它输出也是DC24V，输出电压信号来自于接近开关供电电压，根据负载端需要电压来确定接近开关的工作电压，至于输出是正极或负极，是常开还是常闭，由实际使安装要求所决定。

接近开关上一般都有铭牌，但是不同生产厂家，不同的品牌，其尺寸大小型号规格可能都有所不同，在选择时要注意细节。

那么如果在拿到一只没有任何铭牌的接近开关，如何判定是输出是常开还是常闭，是NPN型负极输出还是PNP正极输出呢？首先要知道怎么接线，对于三线制的接近开关，有棕色线，蓝色线，黑色线组成，棕色线接电源正极，蓝色线接电源负极，黑色线是输出极，在接近开关电源接好后，用金属去触碰接近开关首端时，尾端红色指示灯会点亮，说明电源接线正确，但是接近开关有没有输出不能以指示灯的亮灭为根据，因为接近开关内部故障，即使指示灯点亮，输出也有可能是没有的，指示灯只能作为参考。

用万用表的红色表笔接接近开关的棕色线电源正极，用万用表的黑色表笔去接接近开关的黑色线，在接近开关不触碰金属时，此时万用表显示有电压，然后用接近开关去触碰金属，电压消失，那么可以判断这个接近开关是NPN常闭型的。

用万用表的红色表笔接接近开关的黑色线，用万用表的黑色表笔去接接近开关的蓝色线电源负极，在接近开关不触碰金属时，此时万用表显示无电压，然后用接近开关去触碰金属，有电压，那么可以判断这个接近开关是PNP常开型的。

在有些特殊情况下，如果一只NPN常开接近开关坏了，需要更换，可是手头上又没有，只有PNP常开接近开关该怎么办，又或是一只NPN常开接近开关坏了，需要更换，可是手头上又没有，只有NPN 常闭接近开关该怎么？这个时候只能利用中间继电器进行对它们电压或常开常闭点进行转换，但是这只是应急方案，必定多一个转换，多一处接线点，故障就会多一点，动作也就没那么顺畅。

接近开关原理接线图解

接近开关原理接线图解
在THWSKW一2A中所使用的接近开关的型号是三线制NPN常开型。

当接近开关检测到档块时，就会有限位信号或参考点减速信号产生。

接线方法如图1所示。

图1 接近开关的接线
无论是哪一种接近开关，在使用时都必须注意被检测物的材料、形状、尺寸、运动速度等因素，如图2所示。

图2 接近开关的使用场合
在接近开关安装与选用中，必须认真考虑检测距离、设定距离，保证THWSKW一2A上的接近开关可靠动作。

安装距离注意说明如图3所示。

图3 安装距离注意说明
在一些精度要求不是很高的场合，接近开关可以用来产品计数、测量转速甚至是旋转位移的角度。

但在一些要求较高的场合，往往用光电编码器来测量旋转位移或者间接测量直线位移。

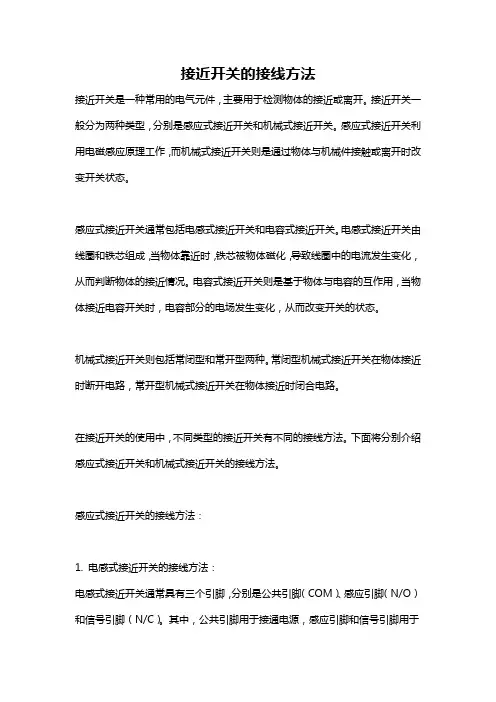

接近开关的接线方法

接近开关的接线方法接近开关是一种常用的电气元件，主要用于检测物体的接近或离开。

接近开关一般分为两种类型，分别是感应式接近开关和机械式接近开关。

感应式接近开关利用电磁感应原理工作，而机械式接近开关则是通过物体与机械件接触或离开时改变开关状态。

感应式接近开关通常包括电感式接近开关和电容式接近开关。

电感式接近开关由线圈和铁芯组成，当物体靠近时，铁芯被物体磁化，导致线圈中的电流发生变化，从而判断物体的接近情况。

电容式接近开关则是基于物体与电容的互作用，当物体接近电容开关时，电容部分的电场发生变化，从而改变开关的状态。

机械式接近开关则包括常闭型和常开型两种。

常闭型机械式接近开关在物体接近时断开电路，常开型机械式接近开关在物体接近时闭合电路。

在接近开关的使用中，不同类型的接近开关有不同的接线方法。

下面将分别介绍感应式接近开关和机械式接近开关的接线方法。

感应式接近开关的接线方法：1. 电感式接近开关的接线方法：电感式接近开关通常具有三个引脚，分别是公共引脚（COM）、感应引脚（N/O）和信号引脚（N/C）。

其中，公共引脚用于接通电源，感应引脚和信号引脚用于输出信号。

接线步骤如下：（1）将公共引脚与电源的正极（+）连接，将电源的负极（-）接地。

（2）将感应引脚与相应的负载器件连接，例如继电器或电磁阀。

（3）将信号引脚与负载器件的控制线连接。

2. 电容式接近开关的接线方法：电容式接近开关通常具有三个引脚，分别是公共引脚（COM）、感应引脚（N/O）和信号引脚（N/C）。

其中，公共引脚用于接通电源，感应引脚和信号引脚用于输出信号。

接线步骤如下：（1）将公共引脚与电源的正极（+）连接，将电源的负极（-）接地。

（2）将感应引脚与负载器件连接，例如继电器或电磁阀。

（3）将信号引脚与负载器件的控制线连接。

机械式接近开关的接线方法：1. 常闭型机械式接近开关的接线方法：常闭型机械式接近开关通常具有两个引脚，分别是公共引脚（COM）和信号引脚（N/C）。

接近开关接线图

接近开关接线图1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

请见下图所示：2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。

而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。

PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。

千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。

三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

槽型光电开关接线光电开关那个二极管是发光二极管，输出则是光敏三极管，C就是集电极，E则是发射极。

一般三极管作开关使用时，通常都用集电极作输出端。

一般接法：二极管为输入端，E接地，C接负载，负载的另一端需要接正电源。

这种接法适用范围比较广。

特殊接法：二极管为输入端，C接电源正，E接负载，负载的另一端需要接地。

这种接法只适用于负载等效电阻很小的时候（几十欧姆以内），如果负载等效电阻比较大，可能会引起开关三极管工作点不正常，导致开关工作不可靠。

光电开关接线图

1）接近开关有两线制和三线制之差别,三线制接近开关又分为NPN型和PNP型,它们的接线是不同的.请见下图所示：
2）两线制接近开关的接线比较简略,接近开关与负载串联后接到电源即可.
3）三线制接近开关的接线：红（棕）线接电源正端;蓝线接电源0V端;黄（黑）线为旌旗灯号,应接负载.而负载的另一端是如许接的：对于NPN型接近开关,应接到电源正端;对于PNP型接近开关,则应接到电源0V端.
4）接近开关的负载可所以旌旗灯号灯.继电器线圈或可编程掌握器PLC的数字量输入模块.
5）须要特殊留意接到PLC数字输入模块的三线制接近开关的型式选择.PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V,电流从输入模块流出（日本模式）,此时,必定要选用NPN型接近开关;另一类的公共输入端为电源正端,电流流入输入模块,即阱式输入（欧洲模式）,此时,必定要选用PNP型接近开关.万万不要选错了.
6）两线制接近开关受工作前提的限制,导通时开关本身产生必定压降,截止时又有必定的残剩电流流过,选用时应予斟酌.三线制接近开关虽多了一根线,但不受残剩电流之类不利身分的困扰,工作更为靠得住.
7）有的厂商将接近开关的“常开”和“常闭”旌旗灯号同时引出,或增长其它功效,此种情形,请按产品解释书具体接线.。

接近开关的接线方法

接近开关的接线方法
接近开关是一种无接触、低功耗、低噪声的机电设备，主要用于检测
物体的运动、位置和行为。

根据它的工作原理、技术特性和不同的开关结构，可以分为电磁开关、磁性开关、系统复位开关、光电开关、电容开关、压力开关、压测开关和温度开关等几类。

它的接线一般可以分为直接接线和非直接接线两类。

具体接线方法如下：
一、直接接线
1、电磁开关接线
电磁开关有两种接线方式：一种是常用的NPN结构，它的电源接法是：COM接回路电源、NO接仪表的正脉冲输出端、NC接仪表的负脉冲输出端；另一种是常用的PNP结构，它的电源接法是：COM接回路电源、NO接仪表
的负脉冲输出端、NC接仪表的正脉冲输出端。

2、磁性开关接线
磁性开关接线一般都是NPN结构，电源接法是：COM接回路电源、NO
接仪表的正脉冲输出端、NC接仪表的负脉冲输出端。

3、系统复位开关接线
系统复位开关一般为NPN结构，电源接法是：COM接系统芯片的电源，NO接系统芯片的复位信号，NC接地。

4、光电开关接线
光电开关在使用时，一般采用NPN结构，电源接法是：COM接回路电源，NO接仪表的正脉冲输出端，NC接仪表的负脉冲输出端。

5、电容开关接线
电容型接近开关也是NPN结构。

三线怎么控制电源开关插座灯光？

三线控制是一种常见的电路布线方式，用于同时控制电源、开关、插座和灯光。

以下是一种常见的三线控制接线方法：
请注意，为了确保安全和正确接线，建议由专业电工进行安装和接线。

1. **准备工作**：准备必要的工具，如螺丝刀、剥线钳和绝缘胶带。

2. **接地线连接**：将来自电源的接地线（通常为黄绿色）与安全接地系统连接。

这可以通过将接地线与插座的地线螺丝连接或将接地线接到接地导线上来实现。

3. **接线盒设置**：在接线盒中，确认电源线（通常为红色或棕色）和灯泡线（通常为蓝色）以及开关线（通常为黑色）都到达接线盒。

4. **连接电源线和开关线**：将电源线连接到接线盒中的入线螺丝上，并将开关线连接到接线盒中的一个出线螺丝上。

5. **连接灯泡线**：将灯泡线连接到接线盒中的另一个出线螺丝上。

6. **安装开关**：将开关安装在预先安装的电气盒上，并使用螺丝固定。

7. **接通电源**：在确保所有接线正确和安全后，接通电源，并测试开关对插座和灯光的控制。

具体的接线方法可能因地区和电气标准而有所不同，所以请务必在进行工作前仔细阅读相关的电气规范和指南，并在不确定的情况下咨询专业电工的建议和帮助。

电器安装和接线涉及到电流和电气安全，不当的操作可能导致触电或其他危险。

此外，不同国家和地区对于电气安装和接线有不同的规定和标准，请务必遵守当地的电气法规和安全标准。

接近开关的使用接线方法

接近开关的使用接线方法接近开关是一种常用的电气元件，用于检测物体的存在与否。

它基本上由一个电感线圈和一个棒状触头组成，并通过一个机械装置将触头与电感线圈分开或接触。

1.直流接线方法：（1）首先，将接近开关的电感线圈的两端与控制设备的直流电源的正负极相连接。

一般来说，接近开关的电感线圈通常都是带有极性标志的，这就要求我们将正极与正极相连接，负极与负极相连接。

（2）其次，将接近开关的触头与控制设备的输入端口相连接。

触头通常有两个杆，一个是常闭杆，另一个是常开杆。

我们可以根据实际需要选择需要接线的杆。

如果选择常闭杆，则当有物体接近时，触头会断开电路，相反地，如果选择常开杆，则当有物体接近时，触头会闭合电路。

一般来说，接触开关的触点杆可以通过拧紧固定在合适的位置。

（3）最后，将控制设备的接地线与接近开关的接地线相连接，确保电路的稳定性和安全性。

直流接线方法的注意事项：（1）在接线过程中，应注意接近开关的电感线圈的极性，以免因极性错误而造成电路短路或无法正常工作。

（2）在接线之前，应先确定所需的控制设备的电源是直流电源，并根据所需的触点杆类型选择合适的接线。

（3）接触开关的接地线与其他设备的接地线之间必须有一定的电阻，以确保电路的稳定性和安全性。

2.交流接线方法：（1）首先，将接近开关的电感线圈的两端与交流电源的两端相连接。

在接线之前，应先确定所需的控制设备的电源是交流电源，并将接近开关的电感线圈的两端与电源的两个相接。

（2）将接近开关的触头与控制设备的输入端口相连接，触头的选择和接线方法与直流接线方法相同。

（3）最后，将控制设备的接地线与接近开关的接地线相连接。

交流接线方法的注意事项：（1）在接线过程中，应注意接近开关的设备额定电压和频率，以免设备因电压或频率不匹配而损坏。

（2）接线之前，应先确定所需的控制设备的电源是交流电源，并选择合适的接近开关和触点杆类型。

（3）接触开关的接地线与其他设备的接地线之间必须有一定的电阻，以确保电路的稳定性和安全性。

二线三线四线制接近开关的接线及应用

二线三线四线制接近开关的接线及应用
PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

你也可以理解为，PNP型输出高电平，信号线和
电源正极端连接。

NPN输出低电平，信号线和电源负极端连接。

另外，NPN和PNP又分为常开常闭型。

PNP与NPN型传感器（开关型）共分为六类：
1、NPN-NO（常开型）
2、NPN-NC（常闭型）
3、NPN-NC+NO（常开、常闭共有型）
4、PNP-NO（常开型）
5、PNP-NC（常闭型）
6、PNP-NC+NO（常开、常闭共有型）
接近开关有二线制，三线制，四线制，又分直流和交流。

二线，三线制的接线
二线的
三线制
三线制电路图解
二线制就是和负载串联，三线制的一般是棕色线接正极，兰色线接负极，黑色或者黄色线是信号线，接负载。

比如说是NPN型：输出低电平，棕正兰负黑色接负载，负载出线接正极，PNP型相反。

四线制的比较少见
四线制
棕正兰负，有两条信号线，一黑一白。

一般都是：黑和白一根是常开点，一根是常闭点返回信号
感应开关上面都有接线图的
一般黑的是常开信号线，白色的是常闭信号线，具体依说明书为准。

接近开关与plc连接

这接近开关与PLC接线很简单,接近开关是三线的:棕色线接PLC输入端DC24+,兰色线接PLC输入端的COM,黑色线接你需要控制的输入端上;接近开关是二线的:兰色线接PLC输入端的COM,黑色线接你需要控制的输入端上就可以了.
1、二线接法是直接串联在电路中，就和普通开关一样（即一个触点），只是这个触点分正负而已。
棕色接 + 24伏 ,蓝色接 0伏 ,黑线是输出信号线.
三线的接近开关有PNP ,NPN 之分. PNP输出高电平(正电压) .NPN输出低电平(0伏)
PNP的黑线(正电压)对蓝色接(0伏)为输出信号,带负载.
NPN的黑线(0伏)对棕色(+24伏)为输出信号,带负载.
按极性分，三极管有PNP和NPN两种，而二极管有P型和N型之分。多数国产管用xxx表示，其中每一位都有特定含义：如 3 A X 31，第一位3代表三极管，2代表二极管。第二位代表材料和极性。A代表PNP型锗材料；B代表NPN型锗材料；C为PNP型硅材料；D为NPN型硅材料。第三位表示用途，其中X代表低频小功率管；D代表低频大功率管；G代表高频小功率管；A代表高频大功率管。最后面的数字是产品的序号，序号不同，各种指标略有差异。注意，二极管同三极管第二位意义基本相同，而第三位则含义不同。对于二极管来说，第三位的P代表检波管；W代表稳压管；Z代表整流管。上面举的例子，具体来说就是PNP型锗材料低频小功率管。对于进口的三极管来说，就各有不同，要在实际使用过程中注意积累资料。
常用的进口管有韩国的90xx、80xx系列，欧洲的2Sx系列，在该系列中，第三位含义同国产管的第三位基本相同。

2、三线中分别是棕、蓝和黑三色，听人家说棕是+、蓝是-、黑是信号线，这个我这样理解不知道对不对：

PLC的NPN型与PNP型接近开关接线方式讲解

PLC 的NPN 型与PNP 型接近开关接线方式讲解
一般PLC 都有硬件手册，手册里面有接近开关具体连接方式介绍，优先参考厂家说明，以下只是常用PLC 的接线方式讲解。

接近开关分为NPN 型与PNP 型，一般都可以接入PLC 的输入点，但需要注意连接方式，PLC 输入电压范围是否对应。

如果PLC 输入的公共端已接电源负极，就选PNP 的，如果plc 输入的公共端端已接电源的正极，就选NPN 的。

部分PLC 的输入公共端固定为正极，那幺只能选择NPN 型，如：三菱FX2N 系列PLC
PNP 与NPN 型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN 输出是低电平0，PNP 输出的是高电平1。

PNP 与NPN 型传感器（开关型）分为六类：
1、NPN-NO（常开型）。

三线制接近开关用法

三线制接近开关用法
嘿，咱今天就来聊聊三线制接近开关用法！你想想啊，就像你打开一扇神秘的门，三线制接近开关就是那把能解开各种奇妙装置的钥匙！比如你的自动感应灯，为啥你一走近它就亮啦？那就是三线制接近开关在起作用呀！
它的用法其实不难理解。

你就把它当成一个超灵敏的小侦探！当有东西靠近它的时候，它就能迅速察觉，然后做出反应。

比如说在工厂的生产线上，它就像个勤劳的小卫士，时刻监测着零件的传送，一旦零件到达特定位置，它马上发出信号，就好像在说：“嘿，这里有情况！”岂不妙哉？
再比如你家的车库门，当车靠近时，三线制接近开关能感应到，自动就把门打开了，多方便啊！这就好像它是你忠诚的小助手，随时准备为你服务。

我觉得三线制接近开关真的是超级实用的东西啊，它能让我们的生活和工作变得更加智能、高效！只要你用心去了解它，去运用它，它就能给你带来意想不到的惊喜呢！。

接近开关有两线制和三线制之区别zt

接近开关有两线制和三线制之区别zt
1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。

而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。

PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。

千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。

三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

PLC的NPN型与PNP型接近开关接线方式讲解

PLC的NPN型与PNP型接近开关接线方式讲解
一般PLC都有硬件手册，手册里面有接近开关具体连接方式介绍，优先参考厂家说明，以下只是常用PLC的接线方式讲解。

接近开关分为NPN型与PNP型，一般都可以接入PLC的输入点，但需要注意连接方式，PLC输入电压范围是否对应。

如果PLC输入的公共端已接电源负极，就选PNP的，如果plc输入的公共端端已接电源的正极，就选NPN的。

部分PLC的输入公共端固定为正极，那么只能选择NPN型，如：三菱FX2N系列PLC
PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

PNP与NPN型传感器（开关型）分为六类：
1、NPN-NO（常开型）
2、NPN-NC（常闭型）
3、NPN-NC+NO（常开、常闭共有型）
4、PNP-NO（常开型）
5、PNP-NC（常闭型）
6、PNP-NC+NO（常开、常闭共有型）
PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1
PNP类
PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

接近开关如何接线

接近开关如何接线接近开关是一种电气设备，用于检测和控制物体的接近。

它常用于自动控制系统、工业自动化设备、电子设备等领域。

接近开关的接线是其正常工作的基础，正确的接线能确保其功能能够正常发挥。

本文将详细介绍接近开关的接线方式，包括接近开关的类型、常见的接线方法，以及接线时需要注意的事项。

接近开关的类型接近开关根据其工作原理和接线方式的不同，可以分为以下几种类型：1.磁感应型接近开关：通过物体和传感器之间的磁感应效应来检测物体的接近。

它由一个铁芯圈和线圈组成，当检测到物体靠近时，铁芯会被磁场吸引，改变线圈的电阻，从而触发开关动作。

2.光电型接近开关：通过发射器和接收器之间的光束来检测物体的接近。

它由发射器、接收器和信号处理电路组成，当物体接近光束时，接收器接收到的光信号会发生变化，从而触发开关动作。

3.容感型接近开关：通过物体和传感器之间的电容变化来检测物体的接近。

它由两个电极和一个互相绝缘的介质组成，当物体靠近时，介质的电容值发生变化，从而触发开关动作。

4.压力型接近开关：通过物体对开关的压力作用来检测物体的接近。

它由开关本体和弹簧组成，当物体接近时，物体对开关施加压力，使得弹簧变形，从而触发开关动作。

常见的接线方法1.直接接线法：将接近开关的控制电源线和负载线分别与电源和负载相连接。

这种方式适用于线路简单、负载小的情况。

2.串联接线法：将接近开关的控制电源线和负载线以串联的方式连接。

这种方式适用于电源电压较大、负载电流较大的情况。

3.平行接线法：将多个接近开关的控制电源线和负载线以平行的方式连接。

这种方式适用于多个设备同时控制一个负载的情况。

需要注意的事项在接近开关的接线过程中，需要注意以下几个方面：1.选择合适的导线规格：根据实际需要选择合适的导线规格，确保其能够承受电流负荷。

过大或过小的导线规格都会影响接近开关的正常工作。

2.保持接线良好的接触：确保接近开关的接线端子与导线之间的接触良好，避免接触不良或断开，造成信号传输异常。
