智能充电器的设计开题报告
智能充电器设计报告
智能充电器(一)设计摘要本课题首先研究各种电池(包括常用的镍镉、镍氢、锂电池)的充电特性,为智能充电器实现最优充电算法提供理论依据。
根据各种电池的充电要求,设计以ATmega32单片机为系统控制器,开关式直流电压变换器为功率变换主电路的系统主体结构。
一个安全可靠高效的充电器就需要能够在电池的充电过程中能够严格的控制电池的充电电流、电压、温度等物理参数。
因此,智能型充电器包括恒流/恒压控制环路、电池电压监测电路等基本单元。
(二)系统设计本文设计的充电器包括单片机核心控制器、DC/DC功率变换电路、电压电流采样调理电路、温度及充电时间监控模块、128×64 LED 显示模块、RS232接口通信模块以及键盘输入模块。
充电器整体电路如图1。
系统如图所示:图1 系统结构图(三)理论分析(1)镍镉/镍氢电池充电原理及方法镍镉/镍氢电池的充电过程分为预充电、快速充电、补足充电、涓流充电四个阶段。
预充电:首先检测电池的电压是否达到 1.2V,若不到这个电压值,则对这电池应先用C/4小电流充电,使其满足进入快速充电阶段的充电条件。
快速充电:以1C至2C充电速率对电池进行恒流充电。
充电过程中,镍镉电池中的氢氧化镍还原为氢氧化亚镍,氢氧化镉还原为镉。
在这个过程中产生的气泡,聚集在极板两边,这样就会减小极板的有效面积,使极板的内阻增大。
由于极板的有效面积变小,充入全部电量所需的时间增加。
如何判断快速充电状态的结束是最为关键的。
对快速充电状态转入补充充电状态进行控制的方法主要有定时控制、电压控制、温度控制和综合控制法等,我们采用综合控制法。
判定参数为:1、电压负增量,当-△V达到设定值时,可判定快速充电阶段结束;2、最大充电时间;3、电池温度达到温度门限。
当充电过程中达到三个参数中任一条件时都可认定快速充电结束。
补足充电:为了保证充入100%的电量,还应加入补足充电过程。
补足充电速率一般不超过0.3C。
在补足充电过程中,温度会继续上升,当温度超过规定的极限时,充电器转入涓流充电状态。
智能充电器的设计开题报告
太原工业学院毕业论文开题报告学生姓名:张恒学号:102033430系部:自动化专业:电气工程及其自动化论文题目:基于充电模式感知的智能充电器系统设计指导教师:刘彬2014年2月22日开题报告填写要求1.开题报告作为毕业论文答辩委员会对学生答辩资格审查的依据材料之一。
此报告应在指导教师指导下,由学生在毕业论文工作前期内完成,经指导教师签署意见及所在系审查后生效;2.开题报告内容必须用按教务处统一设计的电子文档标准格式(可从教务处网页上下载)打印,禁止打印在其它纸上后剪贴,完成后应及时交给指导教师签署意见;3.学生的“学号”要写全号(如072074123),不能只写最后2位或1位数字;4.有关年月日等日期的填写,应当按照国标GB/T7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求,一律用阿拉伯数字书写。
如“2009年3月15日”或“2009-03-15”;5.指导教师意见和所在系意见用黑墨水笔工整书写,不得随便涂改或潦草书写。
毕业论文开题报告一.论文研究目的及意义:在现今的电子电器高度发展的时代,现代通讯设备、便携式电子产品、笔记本电脑、电动车等普遍使用蓄电池作为电源,应用非常广泛,然而大多数设备中的蓄电池,只能使用专用的充电器进行充电,不能跨平台使用,当家里的电子产品很多时就会需要配备单独的各种各样的专用充电器,很不经济。
而且普通的充电器充电策略比较单一,只能进行简单的恒压或者恒流充电,以致充电时间很长,充电效率降低。
另外,充电即将结束时,电池发热量很大,从而造成电池极化,影响电池寿命。
目前各种电器使用的充电电池主要有镍镉电池(NiCd)、镍氢电池(NiMH)、锂电池(Li-Ion)和密封铅酸电池(SLA)四种类型。
本设计主要针对镍镉电池(NiCd)、镍氢电池(NiMH)、锂电池(Li-Ion)这三种电池的识别和自动充电,首先需要充分考虑以下三种用的比较广泛的电池的充电特性,针对每一种电池的特性给出不同的充电模式以及相应的算法,然后在充电时根据自己的电池的特性选择相应的模式。

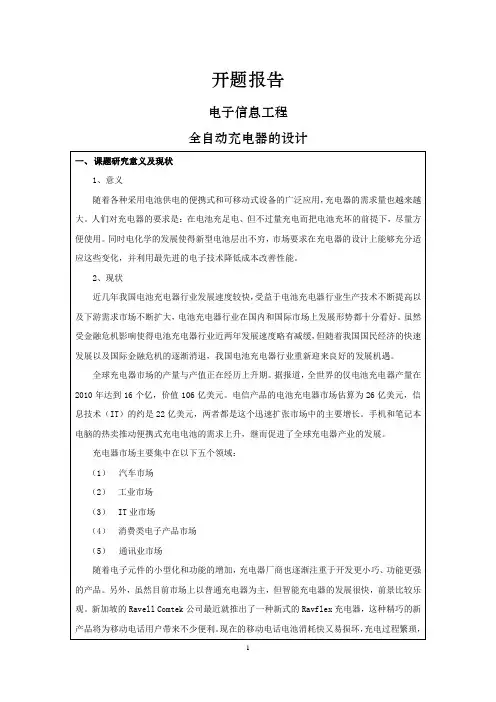

全自动充电器的设计[开题报告]
开题报告
电子信息工程
全自动充电器的设计
图3-2 软件流程图
系统主流程包括初始化函数、电池检测函数、预充电子程序、快速充电子程序和涓流充电子程序。
(1)单片机上电后初始化
在开始充电时,对系统进行初始化,STC12C5A60S2单片机各个端口初始化、堆栈指针初始化、寄存器初始化、中断设定和根据电池类型设定它能够承受的最大电压。
初始化过程将清除上次充电的所用记录,同时启动系统的监控函数,并复位中断系统,一般放置电池前完成。
(2)调用检测电池的子程序
连续3次检测电池电压,如果电压值大于1.0V,则认为充电器内已放入电池;如果系统认为无电池,就退出函数,再重新开始执行检测电池的子程序。
确认充电器中存在电池后,。
电动车智能充电器设计报告
. . .“电动车”智能充电器目录容摘要:................................................................. ...................................................... Abstract............................................................ ..............................................................关键字.................................................................. ..................................................Key word................................................................ ................................................背景.................................................................. ..............................................................一、方案比较与论证.................................................................. ....................................1.1电源模块..................................................................1 / 23..........................................1. 2 充电方法.................................................................. .........................................二、工作原理.................................................................. ................................................2. 1电源充电电路.................................................................. ...................................2. 2延时与报警电路.................................................................. ................................2. 3充、放电与定时电路.................................................................. ...........................2. 4数据采样与反馈电路.................................................................. .........................2. 5显示电路.................................................................. ..........................................三、单片机软件设. . .计.................................................................. ....................................3. 1软件功能.................................................................. ..........................................3. 2流程图.................................................................. .............................................四、安装与调试.................................................................. ............................................五、结论.................................................................. ........................................................六、电路原理总图七、参考文献.................................................................. ................................................附录一(程序清单)附录二(元器件清单)3 / 23摘要:该项目以达盛科技提供的52单片机为核心,使用大功率开关电源,利用继电器产生可用微小的电流,用以控制不同阶段的充电电流的要求。
智能型大功率蓄电池充电机的设计与实现的开题报告
智能型大功率蓄电池充电机的设计与实现的开题报告一、选题背景随着电动汽车等新能源产品的逐步普及,大功率蓄电池逐渐成为人们生活中不可或缺的一部分。
而为了保证蓄电池能够充电,充电机的功能也愈加重要。
传统的充电机虽然可以完成基本的充电功能,但是在大功率充电方面存在一定的局限性。
为此,本文选择设计并实现一种智能型大功率蓄电池充电机,以满足现代生活的需要。
二、选题意义传统的充电机由于不能满足大功率充电的需求,因此在满足人们生活需要的同时,也难以满足现代社会高速发展的需求。
而本文所设计和实现的智能型大功率蓄电池充电机,可以较好地解决这一问题。
该充电机具有智能化的特征,能够进行自动调节和控制,实现智能化操作与管理。
同时该充电机还具有较高的功率,可以快速充电并且充电效果良好。
因此,该充电机的设计和实现具有很高的现实意义。
三、选题内容本文选题为智能型大功率蓄电池充电机的设计和实现。
具体内容包括:1. 智能化控制功能的设计和实现:该部分主要包括控制算法的设计和实现、人机交互界面的设计和实现、数据存储和管理等。
2. 模块化设计与实现:为了方便后续的扩展和升级,本文所设计和实现的充电机具有模块化结构。
模块化设计不仅能够减少大量的重复性工作,而且也可以提高后续升级的可行性。
3. 高效的充电功能设计与实现:该部分主要针对充电效率方面进行设计和实现,达到快速充电和充电效果良好的目的。
四、选题方法本文所选取的方法是以软件和硬件为两个主要方向。
在软件方面,采用嵌入式系统的开发技术,结合C语言对系统进行开发;在硬件方面,采用ARM Cortex-M3处理器和一些其他外设实现系统结构的构建,同时利用电池管理芯片和电荷管理模块对充电过程进行控制和调整。
五、预期结果本文所设计和实现的智能型大功率蓄电池充电机能够满足大功率充电的要求,并且为了方便用户的操作,添加了人机交互界面。
同时,该充电机拥有高效的充电功能,能够迅速完成充电,并且充电效果良好。
手机充电器的设计与制作【开题报告】
毕业设计开题报告电子信息工程手机充电器的设计与制作一、综述本课题国内外研究动态,说明选题的依据和意义随着经济社会的发展,手机已经成为人们交流必不可少的生活用品之一了。
从最初的黑白屏机,到后来得彩屏机,再到现在的智能机,手机经历了很多的发展。
而手机充电器,从有了手机以来,也随之一起产生了,一般都会随机配备。
手机充电器其实都是由一个稳定电源(主要是稳压电源提供稳定工作电压和做够的电流)加上必要的恒流、限压、限时等控制电路构成。
和手机一样,手机充电器也经历了很多发展。
到现在为止,主要有以下几种:1、座式充电器。
座式充电器携带方便,使用便利。
一般分为两相固定插脚和两相/三相可变插脚。
其功能主要取决其使用的智能芯片IC。
目前IC已经发展到第三代,经过前两代IC的改进,使用第三代IC制造的座式充电器功能较为完善,可直接被手机使用充电。
2、旅行充电器。
旅行充电器体积小巧、便于携带。
其接口线是固定在变压器或者将变压器和接线分开。
变压器和接线分开的旅行充电器只需简单的更换接口线就可以为不同型号的手机充电。
并且,旅行充电器一般都设有防过载保护电路。
3、车载充电器。
车载充电器用汽车点烟器作为电源直接为手机充电。
提高电压较低,车载充电器内部只需有过载保护电路即可。
4、太阳能手机充电器。
利用太阳能转化成电能直接对手机进行充电。
而使用手机的人都有过这样的经历,外出时手机电池突然没电了,因充电器不在身边或者找不到可以充电的地方,影响了手机的正常使用。
而太阳能手机充电器只要在有阳光的地方利用USB接口就可以对手机进行充电。
而另一方面,太阳能无污染、资源充足也为太阳能手机充电器的发展打下了很好的基础。
近年来,环境污染、生态破坏、资源枯竭等问题已经日益严重,寻找一种可持续、无污染的新能源已经被越来越多的人重视。
世界各国也竞相实施了可持续发展的能源政策。
显然,太阳能,由于其无污染、来源充足、利用简单等因素,成为近年来最受瞩目的新资源之一。
智能充电器的设计(毕业设计)
毕业设计附件题目:智能充电器的设计姓名:王研学号:16学院:信息学院专业:电子信息工程指导教师:萍协助指导教师:2011年5月23日目录开题报告 (1)翻译外文资料及译文 (2)程序清单和图纸 (3)北京联合大学毕业设计(论文)开题报告题目:智能充电器的设计专业:电子信息工程指导教师:萍学院:信息学院学号:16班级:0708030303 :王研一、课题任务与目的任务:针对电动车常用的动力电池的特点,以单片机作为控制芯片,结合国内外现行的各种充电技术和充电器设计方案,设计一款基于单片机控制的智能充电器,以达到最佳的充电效果,使智能充电器具有良好的性能指标,电路简单可靠。
研究目的:随着能源的日益紧缺和大气污染的加剧,作为新型交通工具的电动车的研究日益受到重视,从我国国情和人们的消费水平出发,电动车具有广阔的发展前景。
作为电动车核心部件的电池及其充电器,其性能的优劣,直接影响电动车的质量状况。
针对电动车充电技术的要求,为了使电动车充电器获得良好的性能指标,必须寻找最佳的充电模式,我要设计一款基于单片机控制的智能充电器,涓流充电、大电流充电、过充电和浮充电组合起来的充电方式,这种充电方式经理论和实践表明,可达到最佳的效果,使得蓄电池具有较高的使用容量和较长的循环寿命,可满足不同电动车动力电池的复杂充电要求,为提高蓄电池的性能和可靠性提供有效的途径,对环保、节能型电动车和充电器的设计和开发具有重要的意义,同时,研制性能良好的智能充电器,会带来显著的经济效益和良好的社会效益。
二、调研资料情况1 电动车用电池的现状和发展趋势电池作为电动车动力来源,目前应用于电动车的可充式二次电池主要有:铅酸(Lead Acid)电池、镍福(Nickel Cadmium)电池、镍氢(Nickel Metal Hydride)电池和锂(Lithium)电池[1]。
(1)镍一氢电池(Ni-MH )此类蓄电池的比能量高,寿命长,有较高的比功率,污染轻等优点,被认为是较好的电动车用蓄电池。
开题报告-智能充电器设计
·具有预充功能。
·具有充电保护功能。
·具有自动断电功能。
·具有充电完成报警提示功能。
毕业论文开题报告
3.本课题的重点和难点
重点:能够识别所要充的电池是否可充,并对其充电状态进行必要的声光提示。
[2] 李华.MCS-51单片机接口技术与运用.北京航天航空大学出版社
[3] 胡汉才.单片机接口技术与运用.清华大学出版社
[4]胡崇岳. 现代交流调速技术 . 北京:机械工业出版社. 1998
6.研究进度
2010.9.10-2010.9.15 调研、查阅文献
2010.9.16-2010.9.30 方案确定、提交开题报告
2010.10.1 - 2010.12.31 整体设计与仿真、基本完成硬件制作、完成大部份软件设计
2011.1.1 - 2011.4.30 软硬件调试与测量、完成全部设计、系统完善、论文准备
2011.5.1 - 2011.5.15论文撰写,论文提交给答辩组
2011.6.7前 论文答辩
毕业论文开题报告
难点:如何保证充电器的可靠性,安全性
4.论文提纲
摘要、关键词、目录
第1章选题背景
第2章系统设计思路分析
2.1 系统设计的功能模块
2.2电池充电芯片的选择
第3章硬件电路设计
3.1主要器件
3.2电路原理图及说明
第四章 软件设计
4.1程序流程
4.2程序说明
总结
参考文献
致谢
附录
毕业论文开题报告
5.参考文献
[1]张润和,电力电子技术及应用,北京大学出版社,2009
智能充电器开题报告
智能充电器开题报告智能充电器开题报告一、引言随着科技的迅猛发展,智能设备已经成为现代人生活中不可或缺的一部分。
而这些智能设备的使用频率越来越高,也使得充电器成为了我们日常生活中必不可少的工具。
然而,传统的充电器存在一些问题,比如充电速度慢、充电过程中发热等。
因此,我们决定研发一款智能充电器,以解决这些问题并提供更便捷的充电体验。
二、研究目标我们的研究目标是开发一款智能充电器,具备以下特点:1. 快速充电:通过优化充电电路和提高电流输出,实现更快的充电速度,以满足用户对充电效率的需求。
2. 温控保护:引入温度传感器和智能控制芯片,实现对充电过程中温度的实时监测和控制,避免因过热而导致的安全隐患。
3. 多设备兼容:支持多种设备的充电,如手机、平板电脑、蓝牙耳机等,提供更广泛的充电选择。
4. 智能识别:通过智能识别技术,能够自动识别充电设备的类型和充电需求,从而调整充电电流和电压,以达到最佳充电效果。
5. 安全可靠:在设计和制造过程中,严格遵循相关安全标准,确保产品的质量和可靠性,提供安全的充电环境。
三、研究方法为了实现以上目标,我们将采取以下研究方法:1. 硬件设计:通过电路设计和元器件选择,优化充电器的电路结构,提高充电效率和安全性。
2. 软件开发:开发智能控制芯片的软件,实现对充电器的智能识别和温控保护功能。
3. 实验验证:通过实验测试,验证所设计的智能充电器在充电速度、温控保护、多设备兼容等方面的性能表现,并进行改进和优化。
四、预期成果我们预期的成果是开发出一款性能优越的智能充电器,并取得以下成果:1. 提高充电速度:相比传统充电器,充电时间将大幅缩短,提高用户的充电效率和体验。
2. 保护充电设备:通过温控保护功能,避免因过热而对充电设备造成损害,延长设备的使用寿命。
3. 提供多设备兼容性:支持多种设备的充电,减少用户的充电困扰,提供更便捷的充电选择。
4. 实现智能识别:通过智能识别技术,实现对充电设备的自动识别和调整,提供最佳的充电效果。
智能充电器及电池组研究的开题报告
智能充电器及电池组研究的开题报告一、选题背景现代社会中,电子产品已经成为人们生活中不可或缺的一部分。
各种设备都需要电力来支持运行,而随着科技的不断进步,电子产品的种类和数量不断增加。
这些设备的各种充电器和电池成为了不可或缺的配件。
然而,由于电池技术的限制和充电器设计的不完善,充电中的问题时常出现,包括充电速度过慢、内部温度过高、充电过程电池电压失衡等等。
这些问题可能会导致电池老化、容量下降、使用寿命缩短,甚至有可能引发火灾等危险事故。
因此,在电池充电和充电器设计方面进行研究与改进变得至关重要。
本文旨在针对智能充电器及电池组的研究展开深入探讨。
二、研究目的本文主要研究智能充电器及电池组,探究其设计原理及技术特点,并将相关技术应用于电子设备中。
研究重点在于如何开发一种高效、安全、稳定的充电器,并探讨该充电器对电池性能的影响,以及如何通过充电器控制电池充放电过程中的电流、电压、密度、温度等参数,提高电池使用寿命,并防止电池过度充电和过放电,从而使电池得到最大程度的利用。
三、研究内容1.智能充电器的分类与设计智能充电器的种类较多,根据充电方式的不同可以分为恒定电流充电器、恒定电压充电器、智能充电器等。
本文将结合各种充电器的优点,设计一种集成了各自优点的智能充电器。
2.电池的性能与电池组的设计本文将对现有的主流电池进行分析,包括锂离子电池、铅酸电池和镍氢电池等。
并对电池组设计中的电池数量、容量、连接方式等进行探讨,考虑如何通过充电器对电池组的充放电过程进行控制以提高电池的使用寿命。
3.智能充电器的控制系统设计为了实现智能充电器的功能,需要进行控制系统的设计,包括硬件和软件两个方面。
硬件主要包括控制芯片、电源、电路保护等,软件则主要包括程序设计、控制逻辑的编写以及充电器的安全保护等方面。
四、研究意义本文研究的内容是当今电子产品中普遍存在的问题,对于提高充电器的安全性、稳定性和充电速度具有一定的现实意义。
智能充电器的研制和推广也是电子产品制造业发展的重要方向和趋势。
基于单片机的智能充电器设计开题报告
中北大学毕业设计开题报告学生姓名:王世恩学号:**********学院:信息与通信工程学院专业:电子信息工程设计题目:基于单片机的智能充电器设计****:***2017年3月8日毕业设计开题报告毕 业 设 计 开 题 报 告 2. 研究方案:在研究目前智能充电器系统的现状基础上,针对当前锂电池智能充电器系统安全系数不高,通用性不高,不能很好的保持电池寿命等问题,拟设计一个基于单片机的智能充电器系统。
在考虑充电电池电压水平、最高充电电压、电池温度、电池饱和充电条件、充电电流的稳定性、电流漂移范围等前提下,实现不同充电模式下的智能充电。
整个系统由充/放电控制电路、电压检测电路、电流检测电路、温度检测电路、均衡控制电路、MAX1501、STM32、报警电路、LCD 显示电路和串口电路组成。
如图1所示:图1 充电系统框图 充/放电控制电路用于给充电电池充电和放电。
锂离子电池对应不同的充/放电模式。
由于电池大小、充/放电电压、充/放电电流不一样,要有不同的充/放电端口对应。
电压检测电路实现的功能是通过检测到的电压与所设的标准值进行比较后做具体处理,从而控制充电过程。
电流检测电路电路实现的功能与电压检测电路类似,即通过检测到的电流与所设的标准值进行比较后做具体处理,从而控制充电过程。
温度检测电路实现的功能是通过温度传感器检测到的温度,判断温度数值是否处在安全范围内,如果超出范围,立即断开电源,从而控制充电过程,保证充电安全。
均衡检测电路能根据算法智能调节充电电压、电流的值,从而保护电池,延长电池充/放电控制 STM32 控制器 串口锂 电 池 电压检测 电流检测温度检测均衡控制 报警电路 LCD 显示 MAX 1501的寿命。
MAX1501用于检测电池的电压、电流。
其功能强大,内部电路包含输入电流调节器、充电电流检测器、电压检测器、定时器和主控器。
为了防止过充一般充电到90%就停止大电流快充,采用小电流涓流补充充电。
(完整版)智能充电器开题报告
淮阴工学院毕业设计(论文)开题报告学生姓名:戴鹏学号:1051202118专业:电子信息工程设计(论文)题目:智能充电器的设计研究指导教师: 鲁庆日2010 年 2 月27文献综述1、充电器的发展摇篮架充电器:蜂窝电话和其它许多设备首选摇篮架充电器,这是一单独部件,充电器和电池都放在里面(象把婴儿放置在摇篮里一样)。
由于充电器与主机相互独立,因此产生的热量比充电器和主机做成一体的要少。
摇篮架充电器中采用的最简单的充电电路通常是线性调节充电器。
该调节器通过一个工作于线性区(线性调节器由此而得名)晶体管分担了直流源与电池之间的压差。
其功耗为充电电流与管压降之积。
因此,如果调节器被封装于一个无空气流动的小空间内,该功率耗散将导致发热、引起温升。
内置式充电器:包括便携式计算机在内的一些较大设备的电池充电器作为系统一部分内置其中。
此时,充电器的效率至关重要,这并非为了能够传输最大能量,仅仅为了最少化产生的热量。
因为热量产生温升。
而电池工作于高温环境会缩短其寿命。
由于要求在整个电池电压范围内保持高效性,充电器应该选用开关模式充电器,因为其功率耗散相对较少并且与输入输出压差无关。
智能电池充电器:智能电池代表了一种有助于设计和使用的新技术,其封装内部具有一个控制器,控制器通过串行接口与外部通讯,告诉外部充电器电池的充电曲线。
这样处理对设计人员有益,因为只需设计一个充电器就能够对所有满足智能电池标准的电池充电。
2、AT89S51简介单片机诞生于20世纪70年代末,经历了SCM、MCU、SOC三大阶段。
(1)SCM即单片微型计算机(Single Chip Microcomputer)阶段,主要是寻求最佳的单片形态嵌入式系统的最佳体系结构。
“创新模式”获得成功,奠定了SCM与通用计算机完全不同的发展道路。
(2)MCU即微控制器(Micro Controller Unit)阶段,主要的技术发展方向是:不断扩展满足嵌入式应用时,对象系统要求的各种外围电路与接口电路,突显其对象的智能化控制能力。
基于单片机的智能充电器设计的开题报告
基于单片机的智能充电器设计的开题报告一、课题背景随着科技的不断发展和人们生活水平的提高,越来越多的人选择购买电子设备,如手机、平板电脑、笔记本电脑等,这些设备的市场需求量也越来越大。
然而,这些设备都需要经常充电以保证正常使用。
因此,智能充电器的研发和生产已经成为了一项重要的任务。
智能充电器并不是简单的为设备充电,而是需要进行智能识别和优化充电过程,以延长电池寿命、提高充电效率、减少能量浪费和保护设备的安全。
本设计计划基于单片机技术,开发一款适用于各种电子设备的智能充电器,以满足市场上逐渐增长的用户需求。
二、研究目的和意义本设计旨在解决普通充电器存在的若干问题,包括电池寿命短、充电效率低、能量浪费大、设备安全隐患等。
通过基于单片机技术实现智能充电功能,可以有效地延长电池寿命、提高充电效率、减少能量浪费和保护设备的安全,优化充电体验,提升用户满意度。
三、研究内容和技术路线1. 系统结构设计本设计的智能充电器由主控制板和充电器组成。
主控制板负责控制整个充电器的运行和充电过程的优化。
充电器包括适配器、电容、变压器等,在主控制板的控制下进行充电操作。
2. 硬件设计硬件设计包括电源电路、主控制电路、电池电路、显示屏等。
电源电路提供充电器需要的电源支持,主控制电路包括单片机、时钟、存储器等,在程序控制下实现充电过程的智能控制。
电池电路实现对电池的检测、管理和保护。
显示屏显示充电信息、设备状态等。
3. 软件设计软件设计是本设计的重点环节。
在单片机上开发控制程序,实现对充电器的智能控制。
程序主要包括充电模式选择,充电器状态监测、充电时间和电压管理、电池过充和过放保护等功能。
4.系统调试和测试在硬件制作完成后,进行系统调试和测试。
调试测试包括基本功能测试、充电效率测量、电池寿命测试等。
四、研究预期结果预计在本设计中,可开发出一款具有智能识别、优化充电功能的充电器,能够有效解决普通充电器存在的问题,提高电池寿命、充电效率和设备安全性。
开题报告智能充电器
石河子大学机械电气工程学院毕业设计开题报告课题名称:智能充电电源的设计学生姓名:张志伟学号:2008092623学院:机械电气工程学院专业年级:08电气(4)班指导教师:梁习卉子完成日期:二零一二年三月一、本课题来源及研究的目的和意义1、本课题研究的目的和意义目的:如今,随着越来越多的手持式电器的出现,对高性能、小尺寸、重量轻的电池充电器的需求也越来越大。
电池技术的持续进步也要求更复杂的充电算法以实现快速、安全的充电。
因此需要对充电过程进行更精确的监控,以缩短充电时间、达到最大的电池容量,并防止电池损坏。
与此同时,对充电电池的性能和工作寿命的要求也不断地提高。
从20世纪60年代的商用镍镉和密封铅酸电池到近几年的镍氢和锂离子技术,可充电电池容量和性能得到了飞速的发展。
目前各种电器使用的充电电池主要有镍镉电池(NiCd)、镍氢电池(NiMH)、锂电池(Li-Ion)和密封铅酸电池(SLA)四种类型。
电池充电是通过逆向化学反应将能量存储到化学系统里实现的。
由于使用的化学物质的不同,电池有自己的特性。
设计充电器时要仔细了解这些特性以防止过度充电而损坏电。
目前,市场上卖得最多的是旅行充电器,但是严格从充电电路上分析,只有很少部分充电器才能真正意义上被称为智能充电器,随着越来越多的手持式电器的出现,对高性能、小尺寸、轻重量的电池充电器的需求也越来越大。
电池技术的持续进步也要求更复杂的充电算法以实现快速、安全地充电,因此,需要对充电过程进行更精确地监控(例如对充、放电电流、充电电压、温度等的监控),以缩短充电时间,达到最大的电池容量,并防止电池损坏。
意义:在大学的最后一个学期,学校为我们安排了为期一学期的毕业设计,对于一个即将走出校园的毕业生而言可谓意义重大。
作为一个工科院校的大学生,在大学的几年学习中除了扎实的理论学习外,一定的自己动手设计能力更是必不可少的,它可以较全面直观的反映一个应届毕业生的能力。
我们在将来的工作中绝大部分都将是社会上各行各业里的技术人员,这要求我们必须具备一个21世纪大学生,特别是对学以致用更为要求的工科学生所应有的理论与动手能力。
基于LLC的智能充电器的研究的开题报告
基于LLC的智能充电器的研究的开题报告
一、选题背景
随着电动汽车的普及,智能充电器的需求也越来越大。
传统的充电
器需要手动控制充电电流,存在安全隐患和效率低下的问题。
因此,基
于LLC的智能充电器成为了研究的热点。
二、研究目的
本论文旨在研究基于LLC的智能充电器的工作原理和设计方法,探
究其在电动车充电领域中的应用价值和前景,并开发出一款具有实用性、稳定性和安全性的智能充电器原型。
三、研究内容
1. 基于LLC的智能充电器的原理和特点的研究
2. PCB设计和电路实现
3. 软件开发和测试
4. 性能测试和实际应用研究
四、研究方法
本论文主要采用文献资料收集法、实验分析法和数值计算分析法,
结合软件仿真和硬件实验验证。
五、预期成果
1. 完成一份基于LLC的智能充电器研究的论文;
2. 设计完成并制作出具有实用性、稳定性和安全性的智能充电器原型;
3. 对原型进行性能测试和实际应用研究,并得出可靠的实验结果。
六、研究意义
本论文的研究成果将为电动汽车的充电领域提供新的技术和解决方案,为推广电动汽车的应用提供有力支撑和保障。
同时,也将对智能电网建设以及电能的高效利用提供新的思路和方法。
开题报告智能充电器
开题报告智能充电器智能充电器:未来充电科技的新里程碑随着科技的快速发展和人们对便利生活的追求,智能充电器作为一种新型的充电设备,正逐渐走进人们的生活。
它不仅仅是一个普通的充电器,更是一种能够通过智能化技术提供更加便捷、高效、安全的充电方式。
本文将从智能充电器的定义、功能、应用以及未来发展等方面进行探讨,以期更好地了解智能充电器的发展前景。
智能充电器,顾名思义,是一种具备智能化特性的充电设备。
它通过内置的智能芯片和传感器,能够实现对充电设备的智能识别、电量控制、安全保护等功能。
相比传统的充电器,智能充电器具有更多的智能化特性,能够更好地满足人们对充电设备的需求。
首先,智能充电器具备智能识别功能。
它能够自动识别充电设备的类型,并根据设备的需求提供合适的电量输出。
无论是手机、平板还是笔记本电脑,智能充电器都能根据设备的充电需求进行智能调节,避免电流过大或过小对设备造成损害,提高充电效率。
其次,智能充电器具备电量控制功能。
通过智能芯片的控制,智能充电器能够实现对充电设备的电量控制。
一旦设备充满电或电量达到设定值,智能充电器将自动停止供电,避免过度充电对设备电池寿命的影响。
这种电量控制功能不仅能够延长设备的使用寿命,还能够节约能源,提高充电效率。
此外,智能充电器还具备安全保护功能。
它内置了多种安全保护机制,如过流保护、过压保护、过热保护等。
一旦充电设备出现异常情况,智能充电器将自动停止供电,保护设备和用户的安全。
这种安全保护功能能够有效预防充电设备的损坏和意外事故的发生,提高充电的安全性。
智能充电器的应用范围也越来越广泛。
它不仅仅可以用于个人消费电子产品的充电,还可以应用于电动汽车、无人机等领域。
智能充电器能够根据不同设备的需求提供个性化的充电服务,提高充电效率和用户体验。
特别是在电动汽车领域,智能充电器的应用将能够解决充电桩不足、充电速度慢等问题,推动电动汽车的普及和发展。
智能充电器作为一种新兴的充电科技,未来的发展前景非常广阔。
充电器 开题报告
充电器开题报告充电器开题报告一、研究背景和意义充电器是我们日常生活中必不可少的电子设备,它为各种便携式电子产品提供电能,如手机、平板电脑、数码相机等。
随着科技的发展和人们对电子产品的需求增加,充电器的重要性也日益凸显。
然而,当前市场上存在着许多充电器质量不佳、安全隐患较大的问题。
因此,本研究旨在探讨充电器的设计、制造和安全性能,提出改进方案,为用户提供更安全、高效的充电器。
二、研究目标和内容1. 研究充电器的工作原理和基本结构,分析充电器的主要构成部分及其功能。
2. 调查市场上常见的充电器类型,了解其特点和优缺点。
3. 分析充电器的安全性能,包括过载保护、短路保护、过压保护等。
4. 探讨充电器的设计与制造技术,包括电路设计、材料选择和工艺流程。
5. 提出改进方案,针对充电器存在的问题,提高其安全性和充电效率。
三、研究方法和步骤1. 文献调研:通过查阅文献、专利和相关技术资料,了解充电器的基本原理、市场状况和技术发展趋势。
2. 实验研究:选取几种常见的充电器进行测试,评估其安全性和充电效率,分析测试结果,找出问题所在。
3. 设计改进:结合文献调研和实验研究结果,提出改进方案,并进行充电器的设计和制造。
4. 安全性能测试:对改进后的充电器进行安全性能测试,包括过载、短路、过压等方面的测试,评估其安全性。
5. 效率测试:对改进后的充电器进行充电效率测试,比较其与市场上常见充电器的差异,评估其充电效率。
四、预期结果和创新点1. 对充电器的工作原理和基本结构进行深入分析,为充电器的设计和制造提供理论依据。
2. 调查市场上常见的充电器类型,总结其特点和优缺点,为用户选购提供参考。
3. 分析充电器的安全性能,提出改进方案,提高充电器的安全性。
4. 探讨充电器的设计与制造技术,提高充电器的充电效率。
5. 提出改进方案,为用户提供更安全、高效的充电器,满足人们对电子产品充电的需求。
五、研究的局限性和不足之处1. 由于时间和资源有限,本研究只能选取部分常见的充电器进行测试和改进,结果可能不具有普遍性。
锂电池智能充电器的设计与实践[开题报告]
开题报告
电子信息工程
锂电池智能充电器的设计与实践
本系统总体指标及功能要求如下:
(1)制作一个5V,500MA的锂电池充电器;
(2)用单片机作为控制电路;
(3)用LCD显示充电电压和电流;
(4)能够定时开关和充完自动停充;
(5)原理图的绘制和PCB的制作。
本设计要求完成系统的软硬件部分并且能够进行实物作品演示。
三、课题研究的方法及措施
本课题是设计一个5V,500MA的锂电池智能充电器,能实现用LCD显示充电电压和电流,定时开关和充完自动停充等功能。
通过网络、书籍等各种途径,搜索与本课题相关的资料并进行理解和学习,对各种充电方式和原理、以及一些单片机的程序编写有充分的了解。
锂电池智能充电器由单片机电路、充电控制电路及充电电压、电流显示、定时开关和充完自动停充等相应模块组成。
还要对其进行硬件设计和软件设计,硬件设计是将各功能模块组装起来形成一个合理的方案,然后使用单片机进行个模块的编程,用PROTEL画图进行软件进行仿真和测试,并用专业的软件进行编写。
系统结构框图如图下:
四、课题研究进度计划
毕业设计期限:自2011年10月8日至2012年4月22日。
第一阶段(4周):寻找跟该课题有关的资料,期刊,论文,并要进行整理,分析,总结出系统的设计方案,并且攥写开题报告,文献综述,外文翻译。
第二阶段(3周):硬件电路设计,用Protel软件画原理图和PCB图,以及进行仿真测试。
第三阶段(3周):画流程图,用专业软件程序软件编写,做好给类数据的记录。
第四阶段(1周):设计作品的调试与完善,直到达到各类指标。
第五阶段(4周):完成论文的撰写,论文的修改。
设计手机充电器【开题报告】
开题报告电气工程及自动化设计手机充电器一、课题研究意义及现状21世纪是人类全面进入信息化社会的世纪。
伴随网络技术的发展和作为通讯工具手机的普及,手机已逐渐成为人们的新宠。
近几年来,只要你稍加留意,随处可以看到人们拿着手机侃侃而谈。
手机为人们相互交流信息,传递情感提供了快捷而简便的现代手段。
手机的出现,丰富了人们的生活,成为人们生活中不可或缺的用品。
在当前社会,手机已经越来越普遍的被我们使用,而我们也越来越习惯有手机随身的生活方式,那么,对我们而言,是不是任何时候我们都可以方便畅通的使用手机呢,我们知道,手机电池是有一定的使用时限的,用完了就必须充电之后才能再次被使用,这个时候问题出现了:对所有人而言,使用手机的环境都不可能永远方便,那么在遇到环境限制无法正常充电,而手机本身配备的备用电池也无法提供足够时间的使用需要的时候,我们怎么才能让手机持续为我们提供服务呢!现在市场上的大部分充电器,只是针对锂电池或镍氢电池充电的,但是随着市场的发展,自动识别两种电池而进行相应的充电进程的充电器正在逐步占据主流。
可以自动分辨锂电池或镍氢电池的座充能“防止将锂电放电的错误动作”,如果在充锂电池时不小心按到了座充上的“放电钮”,好的座充可以辨识出来是锂电池,因此不会做放电动作;差的座充则不管三七二十一地进行放电,这就会造成锂电池寿命的折损。
设计一个系统可以自动收集电能,能快速高效的对电池进行充电,控制电路无需外加辅助电源而能自供电,具有周期性的间歇控制功能,要求监测和控制电路的功耗很低。
可用于太阳能给手机电池充电,还可用于1节干电池给手机电池应急充电。
二、课题研究的主要内容和预期目标采用电力电子技术和PLC控制技术,对能量转换电路及其控制电路进行研究和设计,实现充电器设备效益高,运行可靠,安全。
了解当前国内外充电设备的研究与其产品市场;熟悉电力电子和PLC技术等,为将来从事设备控制研发、制造及经营等方面工作打下基础。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
太原工业学院
毕业论文开题报告
学生姓名:张恒学号:********* 系部:自动化
专业:电气工程及其自动化
论文题目:基于充电模式感知的智能充电器系统设计****:**
2014年2月22日
开题报告填写要求
1.开题报告作为毕业论文答辩委员会对学生答辩资格审查的依据材料之一。
此报告应在指导教师指导下,由学生在毕业论文工作前期内完成,经指导教师签署意见及所在系审查后生效;
2.开题报告内容必须用按教务处统一设计的电子文档标准格式(可从教务处网页上下载)打印,禁止打印在其它纸上后剪贴,完成后应及时交给指导教师签署意见;
3.学生的“学号”要写全号(如072074123),不能只写最后2位或1位数字;
4. 有关年月日等日期的填写,应当按照国标GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求,一律用阿拉伯数字书写。
如“2009年3月15日”或“2009-03-15”;
5. 指导教师意见和所在系意见用黑墨水笔工整书写,不得随便涂改或潦草书写。
毕业论文开题报告
一.论文研究目的及意义:
在现今的电子电器高度发展的时代,现代通讯设备、便携式电子产品、笔记本电脑、电动车等普遍使用蓄电池作为电源,应用非常广泛,然而大多数设备中的蓄电池,只能使用专用的充电器进行充电,不能跨平台使用,当家里的电子产品很多时就会需要配备单独的各种各样的专用充电器,很不经济。
而且普通的充电器充电策略比较单一,只能进行简单的恒压或者恒流充电,以致充电时间很长,充电效率降低。
另外,充电即将结束时,电池发热量很大,从而造成电池极化,影响电池寿命。
目前各种电器使用的充电电池主要有镍镉电池(NiCd)、镍氢电池(NiMH)、锂电池(Li-Ion)和密封铅酸电池(SLA)四种类型。
本设计主要针对镍镉电池(NiCd)、镍氢电池(NiMH)、锂电池(Li-Ion)这三种电池的识别和自动充电,首先需要充分考虑以下三种用的比较广泛的电池的充电特性,针对每一种电池的特性给出不同的充电模式以及相应的算法,然后在充电时根据自己的电池的特性选择相应的模式。
通过对电池的内部结构、工作原理和充电特性的了解和学习,分析各种常规充电法、快速充电法的优缺点之后,探讨一种新充电技术——新型多模式充电技术,即根据电池容量的多少及电池端电压的大小,使充电过程按照涓流充电、大电流充电、过充电和浮充电四个模式进行。
为保证电池充足电又不受到损坏,采用具有温度控制和电池电压控制功能的综合控制法来终止充电过程。
根据新型多模式充电技术,提出了单片机控制的多模式智能充电器。
文中进行了方案设计、软件设计、硬件设计、软件编程和可靠性分析工作,并对新型充电器的性能指标进行了分析。
该智能充电器能按照涓流充电、大电流充电、过充电和浮充电四个模式给电池进行充电,还可随时改变充电电流的大小,并具有超温报警的功能。
毕业论文开题报告
二.本课题要研究或解决的问题和拟采用的研究手段(途径):
2.1镍氢/镍镉电池充电模式
这两种镍类电池具有相似的充电特性曲线,因而可以用一样的充电算法。
这2种电池的主要充电控制参数为-ΔV和温度θ。
对镍氢/镍镉电池由预充电到标准充电转换的判据为:①单节电池电压水平0.6~1V;
②电池温度-5~0oC。
电池饱和充电的判据为:①电池电压跌落或接近零增长–ΔV= 6~
15 mV/节;②电池最高温度θmax>50℃;③电池温度上升率dθ/dt ≥1.0℃/min。
由于温度的变化容易受环境影响,因而实际用于判别充电各阶段的变量主要为–ΔV、θmax,其中对–ΔV的检测需要有足够的A/D分辨率和较高的电流稳定度。
-△V的测量与A/D分辨率、充电电流的稳定性与电池内阻之间有以下关系:当电池内阻等于50Ω(接近饱和充电)时,充电电流=1200mA,电流漂移等于5%,单节电池的最高充电电压为1.58V,则此时电流漂移可能引起的电池电压变化为3mV。
2.2锂离子电池充电模式
在锂离子电池充电采样时,测量到的电压是电池的在线电压,一般在线电压要高于静态电压(与内阻有关)。
在充电器设计中,对锂离子电池充电各阶段转换判断的测量参数只有在线电压,电压采样偏差小于0.05V。
该设计的通用智能识别充电器还设计了自适应模式,在对不是以上三种通用电号的电池或放入某种电池后而未选择相应模式的充电功能的,则充电器自动转入自适应充电模式,此时充电器将提供一种公共算法对电池进行预充电,并对其进行型号识别判断,然后转入相应的最优化充电模式,进入充电状态。
具体做法为:检测充电电池电压的变化率,并判断是否检测到有–ΔV。
如果检测到电池电压V特别高,且无–ΔV,则转入锂离子电池充电模式,否则进入镍类电池充电模式。
在充电过程中,所设计的充电器能自动转换充电状态,并有完善的保护措施,实现无人值守充电,极大地提高了效率。
同时,根据电池充电时的特点,充电器默认使用温度保护。
当用户误操作时,因充电电流与充电电压不匹配,会使电池温度异常升高。
当充电器实时检测到电池温度高于某一临界点时,会自动切断供电,保护电池与系统的安全。
在该充电器中,设定了最大充电时间,是为了防止过充,如果阈值设定过高,则最大充电时间能避免电池过充,保护电池使用寿命。
2.3本课题要研究或解决的问题:
(1)采用专用的电池充电芯片实现对电池的识别和充电过程的控制。
(2)分析充电的实现和智能化的实现方法,选择合适的充电电池芯片。
(3)涓流充电、大电流充电、过充电和浮充电四个模式的原理和实现方法。
(4)采用电压转换芯片将外部+1 2V电压转换为需要的+5V电压。
(5)进行硬件电路的设计,绘制充电电路原理图。
(6)软硬件的A/D转换电路的设计。
(7)进行软件设计,设计程序代码。
(8)试硬件和软件电路,验证整个设计。
(9)调在充电过程中队蓄电池的保护功能。
2.4研究手段:将智能充电器设计分为以下几个部分:外部电源、电源转换装置、智能单元、
电流控制、电压控制、温度控制以及LDC显示装置。
结构图如下。
外部电源:外部接220V电源。
电源转换装置:电源转换器称交流转换器,是变压器的一种,可以把交流电转换为直流电。
智能单元:专用的电池充电芯片实现对电池的识别和充电过程的控制。
电流控制:电池内的电流变化。
电压控制:电池内主要充电控制参数为-ΔV的测量。
温度控制:电池内的温度变化的测量,电池最高温度θmax和电池温度上升率dθ/dt。
LDC显示装置:用来显示是否充电完成。
2.5对课题的软硬件设计要求
2.5.1硬件设计
(一)温度测量部分
温度检测所使用的传感器非常多,热敏电阻是其中一种用半导体材料制成的敏感元件,起主要特点是灵敏度高、体积小、功耗低而且价格低廉。
用热敏电阻构成的温度检测电路较为简单,使用电阻分压电路,将温度变化引起的电阻变化转为电压信号,可以直接传送给单片机处理。
(二)电压检测部分
蓄电池的充电电压由分压电阻检测得,经过单片机的计算,可判断出充电电压值。
(三)A/D转换电路
这里选用TI公司生产的TLC1549串行A/D转换器芯片,它是一种开关电容结构的逐次比较型10位A/D转换器。
片内自动产生转换时钟脉冲,转换时间≤21μs;最大总不可调转换误差为±1LSB;单电源供电(+5V),最大工作电流仅为2.5mA;转换结果以串行方式输出。
(四)主控制器
控制电路由一个单片机AT89S51来实现,单片机通过检测来的电压信号值作出相应的动作:输出不同宽度的脉冲电压和作出不同指示。
2.5.2 软件设计
(一)电压测量部分
蓄电池的充电电压由分压电阻检测得,经过单片机的计算,可判断出充电电压值。
(二)A/D转换部分
选用TLC1549 作为A/D转换器,在转换过程的第一阶段,模拟输入量同时关闭SC和ST进行充电采样,这一过程使所有电容的充电电压之和达到模数转换器的输入电压。
转换过程的第二阶段打开所有SC和ST,CMOS门限检测器通过识别每一只电容的电压确定每一位,使其接近参考电压。
在这个过程中,10只电容逐一检测,直到确定转换的十位数字量。
2.6进度安排:
设计(论文)各阶段名称起止日期
第1-3周
a 熟悉课题的基本要求,查阅相关资料,初步拟定设计的体
方案,完成开题报告。
第4-5周
b 自学这次课题所涉及的相关内容,并设计一些简单的实际
电路,熟练所学内容并加以巩固
c 熟悉绘图软件Protel99的使用第6-7周
d 设计LCD显示电路,电源电路,绘制原理图,和同学一起
第8-9周完成整个充电电路原理图,编写显示程序。
e 根据各部分的作用对硬件电路进行调试,最后联机调试。
第10-11周
f 修改设计说明书、准备答辩总计12周。
第12周
毕业论文开题报告
指导教师意见:(对本课题深度、广度、工作量及预期达到的目标的意见)
指导教师:
年月日教研室审查意见:
专业负责人:
年月日所在系审查意见:
系主任:
年月日。
