对于很多人来说电线和电缆这两者区分不清,实际上它们两者也没有过于明显的界限。

弱电线缆一般是指用于安防通信、电气装备及弱电传输相关用途的电缆。

通常把芯数少、产品直径小,结构简单的产品称为电线,没有绝缘包裹的称为裸电线,其他则被称之为电缆。

导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线。

弱电线的处理对象主要是信息,即信息的传送和控制,其特点是电压低、电流小、功率小,频率高。

主要考虑的是信息传送的效果问题,如信息传送的保真度、速度、广度及可靠性,也就是实现传输弱电信号的线路。

弱电电线的种类
①电话线、大对数HYA:电线线规格有2*1、2*0.5、4*1、4*0.5,大对数HYA分有10对、20对、30对、50对、100对等,都是成对的。

②视频线SYV系列和SYWV系列:SYV属于监控用的视频线,例如视频线SYV75-5;SYWV是有线电视线,属于物理发泡;另外还有电梯电频线SYXV。

③电源线RVV系列:主要用于弱电电源上,有时也可用于控制,如RVV2*1.0.
④RVS、RVB、RVVB系列,包括普通型、耐火型、阻燃型,RVS一般用于消防系统。

⑤网线:非屏蔽的是UTP,屏蔽的是FTP,如:超五类非屏蔽网线UTPCAT.5e、六类屏蔽网线为FTPCAT.6e。

⑥屏蔽线RVVP系列:外型与RVV电源线相似,只是在结构上多了一层屏蔽网,在型号上多了一个字母P,一般带P的电线都具有屏蔽层。

选择线缆可以在手机里装一个河姆渡里面有大量优质线缆及其他弱电相关商品,价格实惠,售后有保障。

教你快速认识弱电系统常用线缆,图文并茂

教你快速认识弱电系统常用线缆,图文并茂

教你快速认识弱电系统常用线缆,图文并茂
1 弱电系统常用线缆
弱电系统是包括门禁、电话、监控、对讲、网络等各种系统的总称,其使用的线缆较之常用电气线缆应用更加广泛,比如监控系统的高清线、监控报警系统的综合布线等。

在施工过程中用到的线缆多种多样,下面我们介绍一下弱电系统的几种常见线缆类型。

2 电缆
电缆是弱电系统中应用最为普遍的线缆,它指的是带有双绞线或多芯绞线或多芯电缆的复合类电线。

电缆使用于安装门禁、监控等设备,它由一个具有不同芯数的绞合线和一个绝缘层组成。

3 以太网线
以太网线是用于以太网的网络通信传输的常用线缆,它是由8芯的网络电缆组成,每根芯片外层都有一层塑料护套,护套通常颜色有灰色、蓝色和绿色三种。

4 高清线
高清线也叫网络线,是用于监控、安全监控等系统的常用线缆,它是一种由4芯绞线和一层塑料材质外层护层组成的电缆。

5 无线
无线系统是最近几年出现的一种弱电系统解决方案,它是由发射器、接收模块、天线等组成的无线安防专用模块组装而成的无线系统,它没有电缆,只使用无线信号来发送和接收信息。

以上是弱电系统中主要使用的常用线缆,在安装过程中,我们必
须正确选择正确的线缆类型,以达到正常使用的最佳效果。

弱电系统常用线缆

弱电系统常用线缆

弱电系统常用线缆 Document number:NOCG-YUNOO-BUYTT-UU986-1986UT电源线:是传输电流的电线,由外护套、内护套、铜丝组成。

全称铜芯聚氯乙稀绝缘聚氯乙稀护套软电缆。

RVV线,外观圆型,芯数比较多,而且2芯之间都有绞合。

R代表软线,字母V代表绝缘体聚氯乙烯(PVC)。

RVV电缆主要用途:应用于电器、仪表和电子设备及自动化装置等不需要屏蔽的电源线、控制线及信号传输线。

常用的RVV线材型号有:RVV2*,RVV2*,RVV2*,如:RVV2* ——2表示2根线芯,表示一根线芯的截面积(单位是㎜2)全称铜芯聚氯乙稀绝缘聚氯乙稀屏蔽软电缆。

适用于通信、音频、广播、音响系统、防盗报警系统、智能自动化系统、自动抄表系统、消防系统等需防干扰线路连接、高效安全的传输数据电缆。

字母R代表软线,字母V代表绝缘体聚氯乙烯(PVC),字母P代表屏蔽。

RVVP具体可用于监控系统、门禁系统、楼宇可视对讲系统、楼宇控制系统中的控制线。

RVV与RVVP的区别:RVVP对比RVV多了一层屏蔽编织网,PVVP线在内外护套之间有一层网状的铜丝层作为屏蔽层----屏蔽层主要是为了防止外界电磁场的影响,以提高线材的抗干扰平衡度。

电缆全称铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆。

通常用于弱电电源供电。

RVV与AVVR的区别:AVVR与RVV是同一款线材。

平方以上的型号归为RVV(含平方)平方以下的型号归为AVVR。

全称铜芯聚氯乙烯绝缘电线,BV线又简称塑铜线,其中B代表是类别,属于布电线, V 代表绝缘为聚氯乙烯,一般适用于交流电压450/750V及以下电器仪表设备及动力照明固定布线等电力的供应。

BV线又分为:ZR-BV 和NH-BV1)ZR-BV: 铜芯聚氯乙烯绝缘阻燃电线:绝缘料加有阻燃剂,离开明火不自燃。

阻燃BV线又分为A、B、C、D四个等级,其中A类最好,以此类推,最常用的为ZB-BV。

2)NH-BV:铜芯聚氯乙烯绝缘耐火电线:正常着火情况下还可以正常使用。

弱电常用线缆

弱电常用线缆

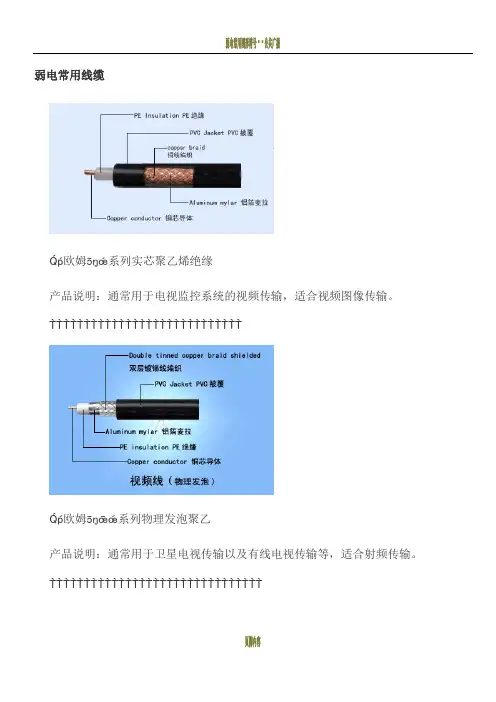

弱电常用线缆欧姆 系列实芯聚乙烯绝缘产品说明:通常用于电视监控系统的视频传输,适合视频图像传输。

欧姆 系列物理发泡聚乙产品说明:通常用于卫星电视传输以及有线电视传输等,适合射频传输。

镀锡铜编织 欧产品说明:通常用于弱电视频图像传输或 网络等。

或 护套线产品说明:通常用于弱电电源供电等。

或 圆形双绞护套线产品说明:通常用于弱电电源供电等。

扁型无护套软电线或电缆产品说明:通常用于背景音乐和公共广播,也可做弱电供电电源线。

绞型双芯电源线 或产品说明:通常用于公共广播系统 背景音乐系统布线,消防系统布线。

金银线 也叫:音箱线产品说明:用于功放机输出至音箱的接线。

铜芯聚氯乙烯绝缘安装用电缆产品说明:用于弱电供电电源线,一般适合做供电电流较大的主干电源供电。

铜芯聚氯乙烯绝缘聚氯乙烯护套线产品说明:通常用于弱电系统中供电电源线。

铜芯聚氯乙烯绝缘屏蔽聚氯乙产品说明:带屏蔽形,通常用于弱电信号控制及信号传输,可防止干扰。

有多芯可供选择,例如: 线径, 线径, 线径网线、网络线产品说明:计算机网络线,有 类, 类之分,有屏蔽与不屏蔽之分。

电话线产品说明: 适用于室内外电话安装用线电话线产品说明: 适用于室内外电话安装用线线(也叫:音视频线)产品说明:用于音响设备,家用影视设备音频和视频信号连接。

咪线(也叫:话筒线)产品说明:连接话筒与功放机。

大对数通信电缆产品说明:通常用于室外通讯主接线箱,一般对数 数百户。

小对数通信电缆产品说明:通常用于室外通讯分接线箱 或建筑物内楼层分线箱,一般支持 数十户。

电梯电缆产品说明:用于随电梯行走的电视监控专用线材,内含视频线、电源线、钢丝补充一下此主题相关图片如下: 室外重铠装光缆此主题相关图片如下: 室外轻铠装光缆。

弱电工程常用线缆简介

弱电工程常用线缆简介

弱电工程常用线缆简介温馨提示弱电工程中,用到的线种类繁多,这里简单的梳理几种常用的。

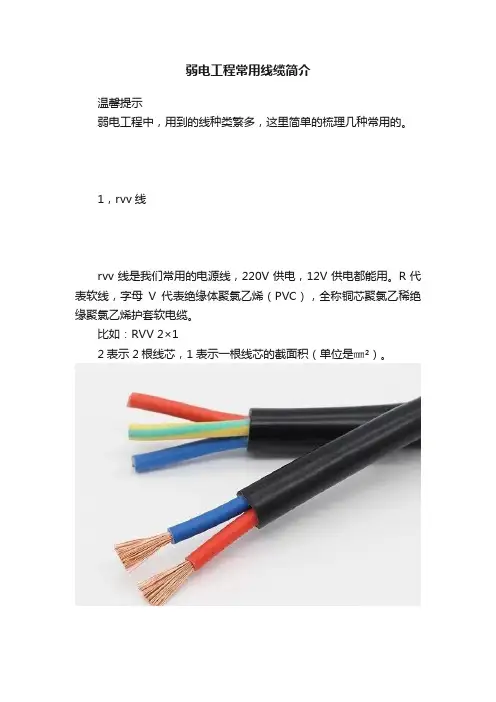

1,rvv线rvv线是我们常用的电源线,220V供电,12V供电都能用。

R代表软线,字母V代表绝缘体聚氯乙烯(PVC),全称铜芯聚氯乙稀绝缘聚氯乙烯护套软电缆。

比如:RVV 2×12表示2根线芯,1表示一根线芯的截面积(单位是㎜²)。

2,RVVP线RVVP线是我们常用的屏蔽线。

用在监听,五方对讲,红外对射等音频报警设备中。

比RVV多了一个P,P代表屏蔽的意思,多了一层网状铜丝的屏蔽层,全称铜芯聚氯乙烯绝缘聚氯乙稀屏蔽软电缆。

比如:RVVP 2× 0.52表示2根线芯,1表示一根线芯的截面积(单位是㎜²)。

3,BV线我们俗称的硬线,弱电工程上常用的位置是UPS主电。

强电工程上一般适用于交流电压450/750V及以下电器仪表设备及动力照明固定布线等电力的供应。

BV线又简称塑铜线,其中B代表是类别,属于布电线, V代表绝缘为聚氯乙烯,全称铜芯聚氯乙烯绝缘电线。

BV线又分为:ZR-BV 和NH-BVZR-BV: 铜芯聚氯乙烯绝缘阻燃电线,绝缘料加有阻燃剂,离开明火不自燃。

NH-BV:铜芯聚氯乙烯绝缘耐火电线:正常着火情况下还可以正常使用。

比如BV 2.52.5表示一根线芯的截面积(单位是㎜²)。

4,BVR线BV上面介绍了,而且前面也说了R代表软线所以这个就是聚氯乙烯绝缘软电线。

我们经常用这个线敷设地感线圈。

1表示一根线芯的截面积(单位是㎜²)。

BV与BVR相比,性能上没太大的区别,BV工艺简单,所以价格上也比BVR便宜。

比如BVR 1.51.5表示一根线芯的截面积(单位是㎜²)。

5,SYV线SYV线,是我们模拟监控常用的视频线。

S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯,全称实心聚乙烯绝缘射频同轴电缆。

比如SYV75-575代表阻抗为75欧姆,-5代表线材的粗。

弱电常用线缆分类总结

弱电常用线缆分类总结

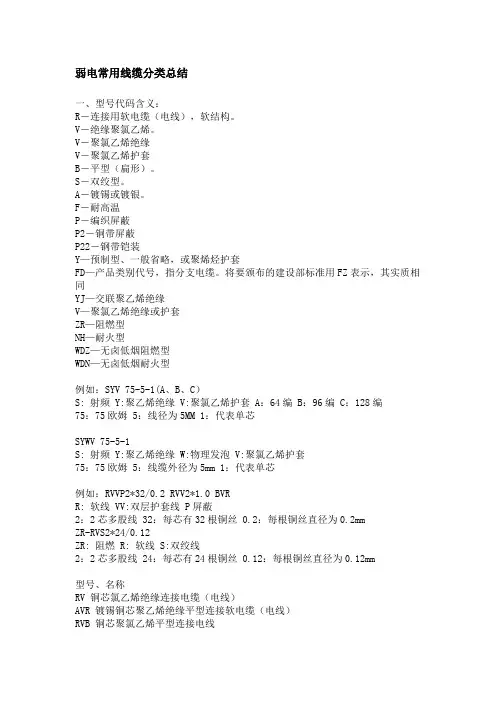

弱电常用线缆分类总结一、型号代码含义:R-连接用软电缆(电线),软结构。

V-绝缘聚氯乙烯。

V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。

S-双绞型。

A-镀锡或镀银。

F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。

将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编75:75欧姆 5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75:75欧姆 5:线缆外径为5mm 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2mmZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12mm型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线规格表示法的含义:规格采用芯数、标称截面和电压等级表示:①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面), 0.6/1kV,如:4*(1*185)+1*95 0.6/1kV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1kV,如:4**185+1*95 0.6/1kV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T完整的型号规格表示法:因为分支电缆包含主干电缆和支线电缆。

弱电系统线材详细介绍及敷设

弱电系统线材详细介绍及敷设

弱电系统线材详细介绍及敷设
3.1设置电缆桥架和线槽敷设缆线应符合下列规定:
• 电缆线槽、桥架宜高出地面2.2 m以上。线槽和桥架顶部 距楼板不宜小于30 mm;在过梁或其它障碍物处,不宜小 于50 mm。
• 槽内缆线布放应顺直,尽量不交叉,在缆线进出线槽部位、 转弯处应绑扎固定,其水平部分缆线可以不绑扎。垂直线 槽布放缆线应每间隔1.5 m固定在缆线支架上。
有BV(铜芯聚氯乙烯绝缘电线,独芯线 ),BVV(聚氯乙烯护套铜芯 线,双芯线 ),BLVV(铝芯聚氯乙烯绝缘氯乙烯护套园型电缆), BVVB(聚露乙烯护套铜芯线,三芯线 ), BVR(铜芯聚氯乙烯绝缘 软电线 ),RV(铜芯聚氯乙烯绝缘软线 ),RV-90(聚氯乙烯绝缘软 线 ),RVV(铜芯聚氯乙烯绝缘聚氯乙烯护套软电线 ),RVB(平行扁 形无护套软线 )。
弱电系统线材详 细介绍及敷设
弱电系统线材详细介绍及敷设
电视监控、有线电视、出入口控制、防盗报警、 消防报警、公共广播、电话、网络、智能化布线、 一卡通、停车场、远程抄表等
电力电信
广播电视
智能楼宇
智能小区
重点工程
工矿企业
道路交通
商场超市
文教卫生
政府部门
公安系统
宾馆酒店
机场车站
金融行业
其它行业
电线电缆根据用途,导体材料,绝缘与外护套材 料,外型结构及耐温等级不同而分为不同的类 别:
其中的B、V、R、L分别代表不同的含意. B:开头的B代表固定敷外布线电缆;结尾的B代表形
状为扁型. R:开头的R代表连接用软电缆;结尾的R代表软结构. V:第一个V代表聚氯乙烯绝缘;第二个V代表聚氯乙
烯护套. L:铝导体,如BLVV,BLVVB,BLV.

弱电常用线缆及线缆代号意义(图文)

弱电常用线缆及线缆代号意义(图文)

认识“弱电常用线缆”75欧姆SYV系列实芯聚乙烯绝缘产品说明:通常用于电视监控系统的视频传输,适合视频图像传输。

============================75欧姆SYWV系列物理发泡聚乙产品说明:通常用于卫星电视传输以及有线电视传输等,适合射频传输。

RG-58--96#-镀锡铜编织-50欧产品说明:通常用于弱电视频图像传输或HFC网络等。

===========================AVVR或RVV护套线产品说明:通常用于弱电电源供电等。

AVVR或RVV圆形双绞护套线产品说明:通常用于弱电电源供电等。

=========================扁型无护套软电线或电缆AVRB产品说明:通常用于背景音乐和公共广播,也可做弱电供电电源线。

大对数通信电缆产品说明:通常用于室外通讯主接线箱,一般对数数百户。

==================小对数通信电缆产品说明:通常用于室外通讯分接线箱/或建筑物内楼层分线箱,一般支持数十户。

========================电梯电缆产品说明:用于随电梯行走的电视监控专用线材,内含视频线、电源线、钢丝。

绞型双芯电源线(AVRS或RVS)产品说明:通常用于公共广播系统/背景音乐系统布线,消防系统布线。

金银线(也叫:音箱线)产品说明:用于功放机输出至音箱的接线。

铜芯聚氯乙烯绝缘安装用电缆产品说明:用于弱电供电电源线,一般适合做供电电流较大的主干电源供电。

铜芯聚氯乙烯绝缘聚氯乙烯护套线产品说明:通常用于弱电系统中供电电源线。

===========================铜芯聚氯乙烯绝缘屏蔽聚氯乙产品说明:带屏蔽形,通常用于弱电信号控制及信号传输,可防止干扰。

有多芯可供选择,例如:RVVP2*线径,RVVP3*线径,RVVP5*线径......======================网线、网络线产品说明:计算机网络线,有5类,6类之分,有屏蔽与不屏蔽之分。

弱电电线各种参数介绍

弱电电线各种参数介绍

弱电电线各种参数介绍1. 电线截面积:电线的截面积是指电线横截面的面积,通常用平方毫米(mm²)表示。

电线的截面积越大,电流通过的能力越强,电线的负载能力也就越大。

2.电线材质:弱电电线的常见材质有铜线和铝线。

铜线具有良好的导电性能和强度,广泛用于各种弱电设备和应用中。

铝线相对来说导电性能较差,但价格相对较低,适用于经济条件有限的场合。

3.电线绝缘材料:弱电电线的绝缘材料通常选择具有电绝缘性能好、耐热、耐化学腐蚀等特点的材料,如聚乙烯(PE)、聚氯乙烯(PVC)、交联聚乙烯(XLPE)等。

不同的绝缘材料适用于不同的环境和应用场景,需要根据具体需求进行选择。

4.电线屏蔽:弱电电线在传输信号的过程中容易受到外界电磁干扰,为了减少干扰,有些弱电电线会在绝缘层外面添加屏蔽层,如铝箔屏蔽、铜网屏蔽等。

屏蔽可以有效地减少信号损耗和外界干扰,提高信号传输质量。

5.电线标称电压:电线的标称电压是指电线能够承受的最高电压值。

不同的弱电设备和应用场景所需的电压不同,选择合适的标称电压可以保证电线的安全可靠运行。

6.电线阻抗:电线的阻抗是指电线对电流流动的阻碍程度。

阻抗越小,电流通过的能力越强,信号传输的效果也就越好。

阻抗一般以欧姆(Ω)为单位。

7.电线的使用环境:不同的弱电设备和应用场景对电线的使用环境要求不同。

例如,室内使用的电线通常采用非阻燃材料,而室外使用的电线通常需要具有防水、耐候、耐腐蚀等特点。

8.电线的使用长度:电线的使用长度会影响信号传输的质量。

一般来说,电线的使用长度越长,信号的衰减也就越大。

因此,在设计和布线过程中需要根据实际需要和信号传输要求选择合适的电线长度。

以上是弱电电线的一些常见参数介绍。

在选择和使用弱电电线时,需要综合考虑这些参数,根据具体需求和应用场景进行选择。

正确选择合适的电线可以确保信号传输质量,提高设备的稳定性和可靠性。

弱电线缆十大品牌

弱电线缆十大品牌

弱电线缆十大品牌有哪些?
弱电线缆是指用于安防通信、电气装备及相关弱电传输用途的电缆。

弱电线缆品牌众多,质量参差不齐,根据市场反馈情况,遂整理出弱电线缆十大品牌,仅供参考:
贝莱茵:总部位于长沙,致力于智能家居产品的研究与开发,专业从事弱电线缆、综合布线产品的研发和生产。

其生产的弱电线缆均采用高纯无氧铜制作,产品质量好,传输快。

天诚:在上海为研发、销售和管理中心,江苏扬州和成都为生产基地,是国内一家实力较强大综合布线产品研发、生产的集团企业。

帝一:位于江苏扬州,是生产高低压电气成套控制设备、船(舰)用电缆和弱电电缆的股份制企业,质量好,价格偏高。

一舟:位于宁波,是国内最大的专业楼宇智能系统工程设计和产品制造企业之一,质量好,价格偏高。

粤道:位于广州,是国内近几年快速发展起来的弱电线缆企业,质量好,价格实惠。

爱普华顿:公司总部位于上海,是由华顿国际(香港)投资有限公司与上海爱谱电子线缆系统有限公司共同投资成立的高科技企业,质量好,价格高。

联嘉祥:公司位于深圳,产品质量好,价格偏高,部分产品价格实惠。

联通:位于江苏扬州,在北方市场知名度较高,质量中上,价格中上。

文德:总部在佛山,上市公司,是一家从原材料到成品生产的大型的弱电线材生产商,其产品质量好,主要以出口欧美为主。

春天:位于扬州,生产电线电缆CATV器材为主的专业化,技术型企业,质
量好,价格偏高。

教你认识弱电系统常用线缆种类型号

教你认识弱电系统常用线缆种类型号

前言:弱电系统中使用的线缆种类繁多,熟知这些线缆的型号及使用范围很重要正文:一、常见的线材名称及使用范围YJV 铜芯聚乙烯绝缘聚乙烯护套电力电缆敷设在室内、隧道及管道中,电缆不能承受压力及机械外力作用YJV22 铜芯聚乙烯绝缘钢带铠装聚乙烯护套电力电缆敷设在室内、隧道及直埋土壤中,电缆能承受压力和其它外力作用VV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中,电缆能承受相当的拉力。

VV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中,电缆能承受相当的轴向拉力。

ZR-VV 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中,电缆不能承受压力及机械外力作用。

ZR-VV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中,电缆能承受压力和其它外力作用。

ZR-VV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中,电缆能承受相当的拉力。

ZR-VV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中,电缆能承受相当的轴向拉力。

电缆的型号由八部分组成:一、用途代码-不标为电力电缆,K为控制缆,P为信号缆;二、绝缘代码-Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯三、导体材料代码-不标为铜,L为铝;四、内护层代码-Q铅包,L铝包,H橡套,V聚氯乙稀护套五、派生代码-D不滴流,P干绝缘;六、外护层代码七、特殊产品代码-TH湿热带,TA干热带;八、额定电压-单位KV二、有关电缆型号的问题1、SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)2、信号控制电缆(RVV护套线、RVVP屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途:仪器、仪表、对讲、监控、控制安装4、KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量5、RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明6、RV聚氯乙烯绝缘电缆7、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用9、KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量RVV 与KVV RVVP 与KVVP( a区别:RVV 和RVVP 里面采用的线为多股细铜丝组成的软线,即RV线组成KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线,即BV线组成。

弱电工程常用线缆全套

弱电工程常用线缆全套

弱电工程常用线缆全套一.电缆1定义由一根或多根相互绝缘的导体和外包绝缘保护层制成,将电力或信息从一处传输到另一处的导线。

2.电缆结构电缆的基本结构一般是由导电线芯、绝缘层、屏蔽层和保护层4个主要部分组成。

导电线芯线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主要部分。

用具有较高的导电性、足够的机械强度和柔软性,通常由铜或铝的多股绞线做成。

绝缘层绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离,用来抵抗电力、电流、电压、电场对外界的作用,保证电流沿线芯方向传输。

绝缘的好坏,直接影响电缆运行的质量。

电缆的绝缘层通常采用纸、橡皮、聚氯乙烯、聚乙烯、聚丙烯、交联聚乙烯等材料制成。

屏蔽层屏蔽层为金属层,是为了减少电缆工作回路受外界磁场的干扰而添加的,有纵包和绕包两种。

屏蔽方式及材料有裸铝带、双面涂塑铝带、铜带、铜包不锈钢带、裸铝裸钢双层金属带、双面涂塑铝钢双层金属带等。

保护层保护层简称护层,它是为使电缆适应各种使用环境而在绝缘层外面所施加的保护覆盖层。

其主要作用是保护电缆在敷设和运行过程中,免遭机械损伤和各种环境因素的破坏,以保持长时间稳定的电气性能。

3.控制电缆控制电缆适用于交流50HZ,额定电压450/750V,600/1000V及以下的工矿企业、现代化高层建筑等的远距离操作、控制、信号及保护测量回路。

作为各类电气仪表及自动化仪表装置之间的连接线,起着传递各种电气信号、保障系统安全、可靠运行的作用。

控制电缆按工作类别可分为普通、阻燃(ZR)、耐火(NH)、低烟低卤(D1D)、低烟无卤(DW)、高阻燃类(GZR)、耐温类、耐寒类控制电缆等。

控制电缆表示方法如图4o控制电缆的的类别用字母,表示,电力电缆标注类别,铜芯导体省略标注,特征、派生等一般没有的,也不注写,字母表达含义,如下表所小。

注:铜线代码〃T〃,一般都是省略的。

4.常用控制电缆聚氯乙烯绝缘聚氯乙烯护套控制电缆(KVV)聚氯乙烯绝缘聚氯乙蟠护套控制电缆,适用于交流额定电压600/1000V及以下控制、监控回路及保护线路等场合,作为电气装备之间的控制接线。

弱电线缆预算系数

弱电线缆预算系数

弱电线缆预算系数弱电线缆是指在网络传输信息中采用电缆资源的建筑电路,它具有安全可靠、结构紧凑和性能优越等优势。

预算系数是指根据影响项目投资的数额来判断项目经济性评价的指标。

常用的预算系数有电压所占比率、建设总投资、施工工期、用电量等。

弱电线缆预算系数主要有以下几个方面:一、电压所占比率:弱电网络采用的是低电压线缆,0.4kV/110V以下的电压所占的比例要较高。

它的标准要求太低,要保证电压不降低,应当及时加以维护,以避免耗费较多的投资。

二、建设总投资:弱电网络建设总投资一般为电路器材、设备、安装材料和人工材料加起来的结果。

由于弱电网络存在一定的建设技术难度,所以这部分投资要相对较大。

三、施工工期:弱电线缆施工工期指建设开始到调试测试正式投入使用的耗时,其工期受整体行业技术水平、设备状况以及外输端的建设情况的影响。

根据实际情况不同,施工工期可以进行适当的调整。

四、用电量:用电量指的是弱电项目完成后,最终用电量的情况。

它有助于评估项目的经济性,实施节能减排等绿色建设,所以它在预算中也占据着很重要的比例。

由于通信弱电系统示范项目性、复杂性较大,投资费用也比较高,因此有必要从物理投资、节能减排、用电量等多方面进行考量,以确定预算系数。

首先,在估算物理投资时,应考虑为了安全可靠运行,需要备受弱电线缆、电缆路径搭建费用、建筑施工费用等相关材料和服务的效用价格方面的投资;其次,在考虑节能减排时,应采取用电量方面的指标,以降低安装成本;最后,应综合运行成本和安装成本,确定合理的辅助预算系数。

此外,由于通信弱电系统与建筑物及其他各部份的互联互通需求不断增加,弱电线缆的运行成本也随之不断增加,因此,合理的预算系数也应与运行成本相一致,以达到节能降耗的目的。

综上所述,弱电线缆的预算系数应考虑电压所占比率、建设总投资、施工工期、用电量、节能减排以及运行成本等多方面的因素,从而确定合理的预算系数,保障投资合理、经济有效,是弱电线缆项目建筑合理、高效实施的重要依据。

搞定弱电系统的常用线缆

搞定弱电系统的常用线缆

搞定弱电系统的常用线缆随着科技的不断进步,弱电系统已经成为了现代建筑和智能家居的重要组成部分。

而常用的线缆技术也是人们在弱电系统中必不可少的部分。

在本文中,我们将会讨论一些关于搞定弱电系统的常用线缆的基础知识以及如何正确地选择和安装它们,以确保系统的可靠性和稳定性。

什么是弱电系统?在深入探究弱电线缆前,首先需要了解什么是弱电系统。

简单来说,弱电系统是指电力系统之外的低电压电子设备或系统。

例如,在建筑物中,弱电系统可以包括安全和监控系统、网络和通信系统、音频和视频系统,以及其他自动化和控制系统。

由于这些系统通常使用低电压和低电流,所以需要特殊的电缆和线路来传输信号。

什么是弱电线缆?弱电线缆是以信号为中心的,用来传输低电压,低电流的信号的电线。

弱电线缆的应用范围很广,可以用来传输数据、音频、视频、图像、控制信号等多种信号。

通常,这些线缆采用的是不同的材质和结构,以适应各种传输需求。

现代弱电线缆的技术和材质已经发展得非常成熟,以满足高速、高带宽、低时延和高保密性等需求。

一些常用的弱电线缆类型:1. 集成布线系统集成布线系统包括弱电和强电布线,可以在不同系统之间实现互联,如电话、计算机、监控等。

集成布线系统是一种高效、可靠的通信解决方案,它使用专业布线技术,具有高速、高性能、低时延和高安全性的特点。

2. 同轴电缆同轴电缆是一种特殊的电缆,由内向外依次为导体、绝缘层、网状铜屏幕和外层绝缘层组成。

同轴电缆用于传输高频率信号,如电视信号、卫星信号、网络信号、电话信号等。

同轴电缆具有低干扰、低损耗和高质量传输等优点。

3. 防火电缆防火电缆是一种特殊的线缆,它可以承受高温,不会熔化并导致火灾。

防火电缆广泛用于建筑物内部的电气设备,如照明、插座、开关等。

防火电缆的结构包括导体、绝缘层、保护层、隔离层和环保层,可以提供高强度和高可靠性的电力传输。

4. 光纤电缆光纤电缆是一种利用光纤传输光信号的线缆。

它具有高速、高带宽、低损耗、高信噪比的特点。

常用弱电线缆介绍资料

常用弱电线缆介绍资料

常用弱电线缆介绍资料弱电线缆是指用于数据传输、通信、监控、控制等低电压、小电流的电气设备中的电缆。

它具有低电压、低电流、低功率的特点,适用于电信、广播电视、计算机网络、安防监控、家庭自动化等领域。

下面将介绍几种常用的弱电线缆。

1. 同轴电缆(Coaxial Cable)同轴电缆是由内导体、绝缘层、外导体和外护套组成的电缆,内外导体之间通过绝缘层隔离。

它广泛应用于有线电视、有源闭路电视监控系统、数据传输等领域。

同轴电缆具有较低的阻抗损耗和抗干扰能力强的特点。

2. 双绞线(Twisted Pair)3. 光纤电缆(Optical Fiber Cable)光纤电缆是一种通过光信号传输数据的电缆。

它由内芯、包覆层和护套组成,内芯是用于传输光信号的部分。

光纤电缆具有传输速率快、抗干扰能力强、安全性高等优点,广泛应用于计算机网络、通讯系统、广播电视等领域。

4. 控制电缆(Control Cable)控制电缆用于电力系统、自动化设备、工控系统等传输控制信号和电能的场合。

它由多根铜芯线、绝缘层、护套等主要部分构成,能够传输高频率的信号和较大功率。

控制电缆种类繁多,如KVV、KVVP、KYJVP等,具体使用根据需求选择。

5. 网线(Ethernet Cable)网线是用于计算机网络的一种弱电线缆,主要用于传输以太网信号。

根据不同传输速率和应用需求,网线分为Cat5、Cat6、Cat7等不同规格。

网线结构与双绞线类似,但在传输速率和信号质量上更加稳定和可靠。

以上是几种常用的弱电线缆,每种线缆都有其特定的应用场景和优势。

在选择弱电线缆时,应根据具体需求和环境条件进行选择,以保证数据和信号的传输质量。

[全]常见14种弱电线缆特点和用途

[全]常见14种弱电线缆特点和用途

常见14种弱电线缆特点和用途>>>>RVV全称:铜芯聚氯乙稀绝缘聚氯乙稀护套软电缆。

RVV线,外观圆型,芯数比较多,而且2芯之间都有绞合。

R代表软线,字母V 代表绝缘体聚氯乙烯(PVC)。

RVV电缆主要用途:应用于电器、仪表和电子设备及自动化装置等不需要屏蔽的电源线、控制线及信号传输线。

RVV与AVVR的区别:AVVR与RVV是同一款线材。

0.5平方以上的型号归为RVV(含0.5平方)0.5平方以下的型号归为AVVR。

>>>>BV全称铜芯聚氯乙烯绝缘电线,BV线又简称塑铜线,其中B代表是类别,属于布电线,V代表绝缘为聚氯乙烯,一般适用于交流电压450/750V及以下电器仪表设备及动力照明固定布线等电力的供应。

3. 在性能上,BV与BVR基本相同,重量上BVR略重一点。

>>>>UL 2464多芯屏蔽线,用于电脑连接线。

>>>>RVBRVB为扁形无护套软线,俗称红黑(平行)线。

适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电。

>>>>RVVBRVVB为扁形护套软线,RVVB与RVB的用途等同,区别就在于RVB为扁形无护套软线,而RVVB为扁形护套软线,所以RVVB 比RVB多了一层护套。

>>>>RVS全称:铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线,简称双绞线,俗称“花线”,现阶段此种线材多用于消防系统,也叫“消防线”。

字母S代表双绞线,字母R代表软线,字母V代表聚氯乙烯(绝缘体)。

SYV视频线的规格:SYV75-3 传输距离100-300米;SYV75-5 传输距离300-500米;SYV75-7 传输距离500-800米;SYV75-9 传输距离1000-1500米;SYV75-12 传输距离2000-3500米;SYV75-3—75代表阻抗为75欧姆,-3代表线材的粗细。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

弱电常用线缆简介
75欧姆SYV系列实芯聚乙烯绝缘
产品说明:通常用于电视监控系统的视频传输,适合视频图像传输。

75欧姆SYV系列实芯聚乙烯绝缘
产品说明:通常用于电视监控系统的视频传输,适合视频图像传输。

============================
75欧姆SYWV系列物理发泡聚乙
产品说明:通常用于卫星电视传输以及有线电视传输等,适合射频传输。

===============================
RG-58--96#-镀锡铜编织-50欧
产品说明:通常用于弱电视频图像传输或HFC网络等。

===========================
A VVR或RVV护套线
产品说明:通常用于弱电电源供电等。

====================
A VVR或RVV圆形双绞护套线
产品说明:通常用于弱电电源供电等。

=========================
扁型无护套软电线RV或电缆A VRB
产品说明:通常用于背景音乐和公共广播,也可做弱电供电电源线。

============================
绞型双芯电源线(A VRS或RVS)
产品说明:通常用于公共广播系统/背景音乐系统布线,消防系统布线。

============================
金银线(也叫:音箱线)
产品说明:用于功放机输出至音箱的接线。

====================
BV铜芯聚氯乙烯绝缘安装用电缆
产品说明:用于弱电供电电源线,一般适合做供电电流较大的主干电源供电。

=======================
BVV铜芯聚氯乙烯绝缘聚氯乙烯护套线
产品说明:通常用于弱电系统中供电电源线。

===========================
铜芯聚氯乙烯绝缘屏蔽聚氯乙
产品说明:带屏蔽形,通常用于弱电信号控制及信号传输,可防止干扰。

有多芯可供选择,例如:RVVP2*线径,RVVP3*线径,RVVP5*线径......======================
网线、网络线
产品说明:计算机网络线,有5类,6类之分,有屏蔽与不屏蔽之分。

===================
4X1/0.5电话线
产品说明:适用于室内外电话安装用线=============================
2X1/0.5电话线
产品说明:适用于室内外电话安装用线========================
A V线(也叫:音视频线)
产品说明:用于音响设备,家用影视设备音频和视频信号连接。

=============================
咪线(也叫:话筒线)
产品说明:连接话筒与功放机。

大对数通信电缆
产品说明:通常用于室外通讯主接线箱,一般对数数百户。

==================
小对数通信电缆
产品说明:通常用于室外通讯分接线箱/或建筑物内楼层分线箱,一般支持数十户。

========================
电梯电缆
产品说明:用于随电梯行走的电视监控专用线材,内含视频线、电源线、钢丝。
