5.影像测量仪操作规范

5.影像测量仪操作规范
2 0
2013-6-29
图二十二
36
• •
黑白影像和彩色影像快速切换 快速载入校正参数:点击下拉箭头可 快速载入以前保存的校正参数
2013-6-29
6
二、使用前注意事项
• A使用电源确认(检查电源是否接通 220V) • B使用光源确认(上光/下光) • C倍率校正确认,(如倍率变动必须校正) • D探针校正确认,(如须更换探针必须校正)
2013-6-29
7
三、操作步骤
3.1开机
• 3.1.1 将主机电源开关键向上拉起,打开主机 • 电源开机.(确认上光源灯亮为正常) • 3.1.2打开电脑主机/屏幕开关. • 3.1.3打开系统软件(软件界面如图一) A:在萤幕上Easson2D 画面处,用滑鼠左 键在其上双击. B:在开始/程序/Easson2D
图十六 显示编号
图十六 隐藏编号
2013-6-29
33•ຫໍສະໝຸດ 1 8显示网格:切换是否显示风格
图十八 显示网格
图十八 隐藏网格
2013-6-29
34

点的样式:切换点的样式,样式包括 点、十字点、 实心圆
1 9
图十九 实心圆样式
图二十 点样式
图二十一 十字点样式
2013-6-29
35

十字线颜色:改变影像区十字线的颜色。 (点击下拉箭头可选择十字线样式) • 21 程序设置:进行程序的一些可选性设置, 包括自动保存等等(如图二十二)
2013-6-29
21
• 4.4.6输入刚才用影像测量所得到的圆的 编号后,按确定,程序会弹出校正成功 的提示
2013-6-29
22
4.5怎样绘图
• 4.5.1开启影像:打开菜单:“测量/摄影”即可开启影像。 • 4.5.2绘图:下面以画圆为例,移动工作台,将工件的圆形 边缘对准影像区十字线的中心。按下空格键或者点击鼠标, 取第一个点。此时,坐标显示区将显示: (如图十所示)

影像测量仪操作使用规程

影像测量仪操作使用规程

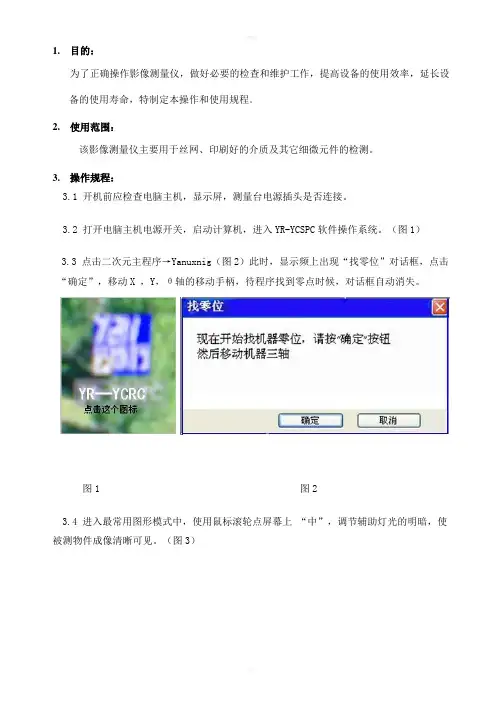

1.目的:为了正确操作影像测量仪,做好必要的检查和维护工作,提高设备的使用效率,延长设备的使用寿命,特制定本操作和使用规程。

2.使用范围:该影像测量仪主要用于丝网、印刷好的介质及其它细微元件的检测。

3.操作规程:3.1 开机前应检查电脑主机,显示屏,测量台电源插头是否连接。

3.2 打开电脑主机电源开关,启动计算机,进入YR-YCSPC软件操作系统。

(图1)3.3 点击二次元主程序→Yanuxnig(图2)此时,显示频上出现“找零位”对话框,点击“确定”,移动X ,Y,θ轴的移动手柄,待程序找到零点时候,对话框自动消失。

图1 图23.4 进入最常用图形模式中,使用鼠标滚轮点屏幕上“中”,调节辅助灯光的明暗,使被测物件成像清晰可见。

(图3)3.5 将被测物体放在玻璃载物台上,慢慢的调节X,Y,Φ三个方向轴移动手柄,让被测物件清洗稳定的呈现在相框中,(注意:请勿直接调节θ轴上面变焦摄像头(图4))。

然后选择工具栏的测量及其他工具对物件进行处理。

图 43.6 使用完毕后,关闭摄像头的辅助灯,即将“中”调到0。

退出YR-YCSPC软件操作系统,关闭计算机。

将载物玻璃台清洁干净,移动X,Y轴使载物剥离台回到初始位置。

(图5)图 54.安全注意事项:4.1 在工作台等可移动部件的运动行程上不能放置工具或其他物品,禁止将无关的重物放在设备上。

4.2 不允许随便更改影像测量仪的设定工作参数。

4.3 触摸屏应避免磁性物质接近。

4.4 不允许移动或拔除主机上的USB程序控制U盘,也不允许将外带的U盘,记忆卡等连接主机。

4.5 必须按正常开关机程序进行操作,以防测量应用程序及数据丢失。

4.6 在运行中出现某一轴运行不畅,切勿用力拽拉,检查轴上是否有杂物或其他异常,若无法正常运转,请通知设备部相关人员进行维修。

5.维护保养5.1使用时对物品应轻拿轻放,防止划画有机玻璃平台。

5.2使用影像测量仪后,必须对工作台进行清洁。

5.3移动平台的滚珠丝杆、导轨应每月加一次润滑黄油,确保移动平台正常工作。

影像测量仪操作使用规程

影像测量仪操作使用规程

影像测量仪操作使用规程影像测量仪是一种常见的测量仪器,广泛用于各种测量领域,如工程测量、制造业、地质勘探等。

为了确保影像测量仪的准确性和安全性,使用者需要按照一定的操作规程进行使用。

以下是影像测量仪操作使用规程,详细介绍了使用过程中的注意事项和操作步骤。

一、操作前准备1.环境准备:确保测量环境整洁、无尘,避免影响测量精度。

2.仪器准备:检查影像测量仪的供电、连接线路是否正常,确保仪器处于正常工作状态。

3.校准:在进行测量之前,需进行影像测量仪的校准操作,并按照校准结果进行相关参数的调整。

二、操作步骤1.打开电源开关,等待影像测量仪启动。

根据具体的使用说明,选择相应的测量模式。

2.布置待测物体:将待测物体放置在影像测量仪的测量平台上,并进行固定,确保物体的位置稳定。

3.调整相机参数:根据待测物体的特点和需要测量的参数,调整影像测量仪的相机参数,如曝光时间、放大倍率等,以确保所得到的影像清晰、准确。

4.开始测量:按下测量按钮,影像测量仪开始进行测量。

根据具体的测量要求,可以选择自动测量或者手动测量。

在测量过程中,注意观察测量结果,确保测量的准确性。

5.数据处理:根据测量结果进行数据处理,如计算物体的尺寸、角度等。

根据具体的测量要求,可以使用影像测量仪自带的数据处理软件,或者将数据导入其他软件进行处理。

6.结果输出:将测量结果输出到打印机或者其他媒介上,以便记录和保存。

三、注意事项1.使用过程中避免震动:影响测量仪的准确性,应避免在测量过程中产生震动,如敲击仪器、碰撞物体等。

2.操作注意安全:使用者在操作影像测量仪时应注意安全,避免触碰到高温部件,以免造成伤害。

3.避免光线干扰:影像测量仪对光线的要求较高,应尽量避免测量环境中强光的干扰,以免影响测量结果。

4.更换测量物体时重新校准:当更换待测物体时,需要重新进行影像测量仪的校准操作,以确保测量的准确性。

5.定期维护保养:定期清洁仪器、检查仪器的连接线路是否正常,确保仪器处于正常工作状态。

影像测量仪操作指导书

影像测量仪操作指导书

影像测量仪操作指导书操作指导书1、操作指导书目的本操作指导书旨在为使用影像测量仪的人员提供详细的操作指南,以确保正确操作仪器,获取准确的测量结果。

2、影像测量仪简介影像测量仪是一种高精度的测量设备,通过图像分析技术来测量物体的形状、尺寸和位置。

其主要组成部分包括相机、光源、投射屏幕和图像处理软件。

3、设备准备3.1 确保影像测量仪所需要的电源充足并正常供应。

3.2 检查仪器是否处于水平状态。

3.3 清理相机镜头和投射屏幕,保持其干净清晰。

3.4 打开仪器电源并启动图像处理软件。

4、校准影像测量仪4.1 在进行测量之前,需要对影像测量仪进行校准。

4.2 根据校准工具的操作指南,进行仪器的校准调整。

4.3 校准过程中需确保校准仪器的稳定和准确。

5、测量对象设置5.1 在投射屏幕上放置测量对象,并确保其固定稳定。

5.2 调整相机的焦距和光源的亮度,以获得清晰的图像。

5.3 将测量对象在投射屏幕上对准测量标尺,并设定测量基准。

6、图像处理与测量6.1 在图像处理软件中,打开相机捕捉到的图像。

6.2 使用软件中提供的测量工具,对测量对象进行测量。

6.3 根据测量要求,选择合适的测量参数并进行测量操作。

6.4 根据测量结果,记录测量数值并进行数据处理和分析。

7、保存与报告7.1 将测量结果保存至合适的文件夹,并确保文件保存完整。

7.2 根据需要,测量结果报告,并包含必要的图表和数据。

7.3 打印或导出报告,以便于查阅和提供给相关人员。

8、维护与保养8.1 定期检查影像测量仪的光源和相机,确保其正常工作。

8.2 清洁相机镜头、投射屏幕和光源,以保持影像质量和测量精度。

8.3 避免将影像测量仪暴露在潮湿、灰尘和剧烈震动的环境中。

9、故障排除9.1 如果出现测量结果异常或仪器故障,请首先检查设备的电源和连接线是否正常。

9.2 检查设备是否经过正确的校准,如未校准,请进行校准操作。

9.3 如果问题仍然存在,请联系相关维修人员进行故障排查和修复。

光学影像测量仪说明书

光学影像测量仪说明书

光学影像测量仪说明书光学影像测量仪是一种利用光学原理进行测量的仪器。

它可以通过拍摄目标物体的图像,并利用图像处理技术进行测量分析,得出目标物体的尺寸、形状、位置等数据。

本篇文章将围绕光学影像测量仪的原理、使用方法、注意事项等方面展开阐述。

一、光学影像测量仪的原理光学影像测量仪利用光学系统来获取目标物体的图像。

它通过光学透镜将目标物体的光线聚焦到成像平面上,再通过光敏元件(如CCD)将光信号转化为电信号。

接着,利用图像处理算法对图像进行处理,提取出目标物体的特征点、边缘等信息,从而实现测量分析。

二、光学影像测量仪的使用方法1. 准备工作:在使用光学影像测量仪之前,需要确保仪器处于正常工作状态。

检查光源是否亮度稳定,透镜表面是否清洁,以及仪器的电源连接是否良好等。

2. 调试仪器:将目标物体放置在测量平台上,调整光学系统的参数,如焦距、光圈大小等,以确保图像清晰、亮度适中。

3. 拍摄图像:按下拍摄按钮,光学影像测量仪会自动拍摄目标物体的图像。

注意保持仪器的稳定,避免图像模糊或抖动。

4. 图像处理:通过图像处理软件对拍摄到的图像进行处理,提取出目标物体的特征点、边缘等信息。

5. 测量分析:根据需要进行测量分析,可测量目标物体的长度、宽度、角度等参数,并生成相应的测量报告。

三、光学影像测量仪的注意事项1. 环境要求:在使用光学影像测量仪时,应确保环境光线充足、稳定,避免强烈的光线干扰测量结果。

2. 清洁保养:定期清洁光学透镜表面,避免灰尘或污渍影响图像质量。

同时,注意保护光学系统,避免碰撞或摔落导致损坏。

3. 仪器校准:光学影像测量仪在使用一段时间后,可能会出现误差。

因此,在重要的测量任务前,应进行仪器校准,确保测量结果的准确性。

4. 数据处理:在进行图像处理和测量分析时,应注意选择合适的算法和参数,避免产生误差。

同时,对于测量结果的处理,应根据实际需求进行修正和优化。

5. 安全使用:在使用光学影像测量仪时,应注意遵守相关的安全规定,如保持仪器平稳、避免触摸高温部件等,确保人身安全。

影像测量仪的使用方法

影像测量仪的使用方法

影像测量仪的使用方法影像测量仪是一种高精度的测量设备,广泛应用于工业制造、科研实验、医学影像等领域。

它通过数字影像处理技术,实现对物体尺寸、形状、表面特征等参数的测量和分析。

下面将介绍影像测量仪的使用方法,帮助您更好地掌握这一先进设备的操作技巧。

1.准备工作。

使用影像测量仪前,首先需要进行准备工作。

确保设备处于稳定的工作状态,检查设备的供电情况和连接线路是否正常。

同时,清洁测量台面和调整测量仪的放置位置,保证测量环境整洁、明亮。

2.打开设备。

按照操作手册的指引,打开影像测量仪的电源开关,并等待设备自检完成。

在设备启动过程中,要耐心等待,不要进行其他操作,确保设备能够正常启动。

3.调整参数。

在设备启动完成后,根据测量对象的特点和测量要求,调整影像测量仪的参数设置。

包括放大倍率、对比度、亮度、曝光时间等参数的调节,以确保获取清晰、准确的影像。

4.放置测量样品。

将待测样品放置在测量台面上,并根据需要使用辅助夹具或支架固定样品位置,以避免在测量过程中发生移动或晃动,影响测量结果的准确性。

5.拍摄影像。

通过设备上的拍摄按钮或软件界面的操作,进行样品的影像拍摄。

在拍摄过程中,要保持手稳,避免震动,确保获取清晰的影像。

6.测量分析。

拍摄完成后,影像测量仪会自动对拍摄的影像进行处理和分析,根据设备的功能和软件的操作界面,进行测量参数的设定和测量结果的分析。

可以测量长度、角度、曲率半径、表面粗糙度等多种参数。

7.保存结果。

在完成测量分析后,将测量结果保存在设备或计算机中,可以生成报告或数据表格,方便后续的查阅和分析。

8.关闭设备。

在使用完毕后,按照操作手册的指引,正确关闭影像测量仪的电源开关,将设备恢复到待机或关机状态。

同时,清理测量台面和设备表面,保持设备的整洁。

通过以上步骤的操作,您可以顺利地使用影像测量仪进行测量分析工作。

在实际操作中,还需要根据具体的测量对象和要求,灵活运用影像测量仪的各项功能,以获得更加准确、可靠的测量结果。

影像测量仪使用教程【详解】

影像测量仪使用教程【详解】

以下为影像测量仪基本操作,一起来看看吧。

一、接通电脑和坐标量测机的电源,打开电脑,启动系统进入测量界面二、待测物放到玻璃平台上,调整倍率以确定显像范围,调节光源明亮度及清晰度来显影图象三、使用工具栏:点、线、圆、弧等工具进行测量1.影像测量仪界面简介:①右下侧功能设定视窗:红色显示点测定,NUM蓝色显示1(点数),Input 点输入(点抓取)等同于脚踏板、Recall要素呼出、Cancel取消上一点操作(如果是一点,则无法取消)、Memo要素记忆、Quit退出此功能,X、Y、Z为十字光标对应的坐标点,可选择单位mm/inch(英寸)、坐标系XYZ/RAZ(极坐标系)、面X-Y/斜面、坐标显示方式MCS 机械坐标/WCS工件坐标②右上侧绘图显示视窗:图标工具依次为还原、选取、缩放、平移、框选放大、上色、删除、开档、存档,等同于右键里的图形编辑③左下侧测定值显示视窗:显示选择的尺寸计算里的参数,点击右键可对数据进行编辑及打印2.尺寸计算工具:单距(X、Y)、差距(XD、YD)、D1直径、R半径、E面积、F真圆度、LC距离、点数,点击确定键,则选择的尺寸仅用一次;点击确定存档键,则选择的尺寸存档保留,可多次使用。

3.点测定:点击工具栏的点测定,选择所要参数,用鼠标点击Input键或脚踩踏板输入。

左下侧测定值显示视窗将显示测定的点。

4.投影线测定:点击工具栏的线测定,选择所要参数,用鼠标点击Input键或脚踩踏板输入,选择两点或多点都可,左下侧测定值显示视窗将显示测定的线的所选参数的结果。

5.投影圆测定:点击工具栏的圆测定,选择所要参数,用鼠标点击Input键或脚踩踏板输入,选择三点或多点都可,左下侧测定值显示视窗将显示测定的圆的所选参数的结果。

6.弧要素测定:同投影圆测定。

四、使用快速工具:点、线、多段线、圆、弧、多段弧、多弧取圆1.尺规校正:做尺规教正后不得调节光源强度和焦距(倍率)否则,测量结果不准确。

影像测量仪操作规程

影像测量仪操作规程

影像测量仪操作规程1. 仪器工作原理被测量的工件放置于工作台上,在透射或发射光照明下,工件影像被摄像头摄取并传送到计算机,此时可使用软件的影像、测量等功能,配合对工作台的坐标采集,对工件进行点、线、面全方位测量。

2. 仪器结构与功能(1)仪器的总体结构:主要由机身、电脑台、电脑三大部分构成。

(2)电控箱:主要负责接收工作台位移信号,控制光源强度,提供CCD电源。

3. 仪器使用方法(1)工作台的使用:被测的工件放置于工作台玻璃上,摇动X,Y 轴手轮,可移动工作台;调节X, Y轴手柄,可工作台作快速移动。

测量完成后,将工作台还原。

避免灰尘落入导轨。

(2)测量工件a. 将工件放置到工作台上;b. 打开“Easson 2D”程序;c. 调整Z轴,使影像清晰;d. 调节上、下光源亮度;e. 开始测量。

(3)更换LED 光源由于LED灯存在使用寿命问题,可能需要自己更换LED光源。

具体步骤如下:a. 取下光源电源。

(上光源电源插头在镜头升降台的下挡板上)b. 用M4内六角机米螺丝。

c. 换上备用光源,拧上螺丝。

d. 接好光源。

4. 仪器的维护保养本仪器是一种光电计算机一体化的精密测量仪器,保持仪器的良好使用状况可以保证仪器原有的精度和延长仪器的使用寿命。

(1)仪器应放在清洁干燥的房间里(室温20°C+_ 5°C 相对湿度低于60% )。

(2)保持工作台清洁。

(3)防止锋利零件刮伤工作台或刮花玻璃。

(4)如测量零件需要把Z轴调低时,要注意不要让零件顶到镜头,以免影响精度。

(5)移动工作台不要过猛,以免撞伤工作台限位块引起精度下降。

(6)长时间不用请把工作台移到中间位置,并把X, Y轴手柄打到约30°位置。

(7)如镜头镜片弄脏,请使用专门镜片清洁剂,而不要使用有机溶剂(如酒精、乙醚等)擦拭,以免溶解镜头表面镀膜层。

(8)用完后应关闭机身及电脑电源。

(9)将Z 轴升到最高,在加油口加上润滑油。

影像测量仪操作指导书

影像测量仪操作指导书

一台一台一台一台像素校正片1.储存环境需保持清洁干燥.以避免 零件污损,生锈, 及尘埃落入运动 导轨內。

2.使用完毕工作台拭擦干净。

3.清洁时不能用有机溶剂清洁,可用 中性清洁剂或水拭擦。

4.调节倍率后必须用校正片进行像 素校正,否则会影响实测结果。

5.工作环境:温度:20℃±5℃ 湿度:40~60%RH注意事项1.打开UPS不间断电源,保障电源稳定性(如图一)2.打开仪器电源(如图二),打开操作软件 (如图 三),根据产品特性选择打开轮廓光源(如图四)或 者表面光源(如图五)。

3.根据产品的大小调节CCD上倍率(如图六),直到 产品在屏幕上显示清楚,调节倍率后需用校正片 进行像素校正。

4.像素校正:调节轮廓光源、倍率后,选择人工判 别模式, 將校正片放于工作台上,移动X, Y轴至中 心圆孔按顺序左-->右-->上-->下以相同的操作完 成数据采集,再保存校验结果。

5.依产品特性选择人工判别, 半自动判别,自动判別 及全自动判別量测模式。

6.选择量测工具栏或菜单量测上的各图形量测, 依 需要确定采点数,在采够了点数后按√按键或脚踩 脚踏开关完成采点,采足点数后数据自动在量测结 果区显示出來。

7.量测结果可按工具栏上的EXCEL或 Word按钮导入 文档中作记录.绘画区的图形可按CAD 按钮导入 CAD档进行编辑。

8.量测完成, 按顺序关闭轮廓及表面光源。

UPS不间断电源影像测量仪U P S 电源投影仪开关轮廓光源调节按钮软件启动图标表面光源调节按钮校准片版 本核 准仪 器 操 作 指 导 书图片演示制 定伺服系统全自动插拔力试验机Compupack Technology (SuZhou) Co.,Ltd 信 琦 电 子 科 技(苏州)有 限 公 司实验材料实验步骤仪器名称:文件编号操作方法RQ-QA-41-B打印机打开仪器电源操作软件轮廓光源/表面光源摆放样品数据记录出具报告清理测试台面图打开USP 电源开始测试关闭仪器图七图一图二图一图三图四图五图六图七。

影像测量仪操作指导书

影像测量仪操作指导书

影像测量仪操作指导书(IATF16949-2016/ISO9001-2015)一、目的确保影像测量仪在测量过程中输出有效、准确的检测结果,为产品的测量作出可信的判定,延长仪器的使用寿命。

二、范围适用于本公司VMM2.2A型影像测量仪的操作。

三、职责3.1只有经过培训合格者且经授权后才能对本仪器进行操作。

并且要严格按照本规程来进行试验操作。

3.2操作人员要对仪器的的使用状态及测量结果的有效性,准确性负责。

四、操作步骤4.1打开电脑主机及显示器电源开关,进入WindowsXP操作界面,双击VMM2.2 图标,进入软件的操作界面。

4.2倍数的选取:根据被测物体的大小然后通过旋转CDD摄像头上的转动装置来选择与之最适合的倍数(0.65,1,2)例如实物较小就可以选择高倍率来进行操作。

4.3比例标定:首先打开底光灯(必要时打开顶光灯),将光学标准片正放与载物玻璃板上,通过旋转X,Y轴控制手柄来使的标准片上的X,Y轴与系统上的X,Y轴重合,直到系统坐标成红线闪烁时即可,然后点击菜单栏上的“标定设置比例尺”即可获得与系统匹配的比例。

标定完成后请将标准片轻轻放回标定盒中。

4.4将产品被测表面清洁后,轻放于载物玻璃板上,根据测量要求选择投影的底光或顶光;通过旋转Z轴升降手柄,把影像调整到最清晰的程度。

接下来以几种常用的操作指令为例4.5端面距的测量:4.5.1焦距调整:按照4.4步骤把被测产品影像调到最清晰程度。

4.5.2要素测绘:单击工具面板上的“绘图”,单击“多点画线(或双点画线)”,依次在产品投影被测轮廓线上取点(取点时要结合左下脚的放大区域,观察是否点取到合适的点),单击”右键”即可生成直线要素;按同样方法求出另一端面的直线要素。

(注意:完成测绘时要观察图元数据区上的位置,若与实际相差较大,就需重新比例标定后再次测量)4.5.3尺寸标注:完成绘图指令后。

单击工具面板上的“标注”,根据情况选择”两直线间距离”的标注方式图标(如是水平或垂直时选用“对齐标注”,其他则选用“线性标注”),根据下方提示选择基准线,再选择第二条直线要素,选择标注位置单击左键,完成尺寸的标注。

影像测量仪操作指导书

影像测量仪操作指导书

影像测量仪操作指导书影像测量仪操作指导书1.概述1.1 本文档的目的本文档旨在提供关于影像测量仪的详细操作指导,以帮助操作人员正确、高效地使用该设备。

1.2 读者对象本操作指导书适用于对影像测量仪不熟悉或者初次接触该设备的操作人员。

2.仪器介绍2.1 仪器外观及组成影像测量仪通常由以下部分组成:●仪器主体(包括显示屏、控制面板等)●相机模块(接收影像并进行测量)●移动平台(用于放置待测物体)2.2 仪器原理影像测量仪利用相机模块接收物体的影像,并通过计算机算法进行图像处理和测量,从而得到准确的尺寸、角度等测量结果。

3.准备工作3.1 开机与关机●按下电源按钮,等待仪器启动完成。

●关机时,按下电源按钮并确认关闭流程完成后,断开电源。

3.2 连接外部设备根据需要,将影像测量仪与计算机、打印机、存储设备等外部设备连接,确保正常的数据传输和输出功能。

4.操作指导4.1 操作界面影像测量仪的操作界面通常分为以下几个部分:●主菜单栏:提供各项功能操作的入口。

●影像显示区域:显示待测物体的影像。

●测量参数设置区域:设置测量参数,如单位、精度等。

●测量结果显示区域:显示测量结果。

●其他辅助工具栏:提供辅助功能操作的入口。

4.2 测量流程一般的影像测量仪操作流程如下:●1)启动按钮,打开影像测量仪软件。

●2)将待测物体放置在移动平台上,并调整位置和角度,使其适配影像测量仪的拍摄范围。

●3)拍摄按钮,仪器会自动拍摄物体的影像。

●4)根据需要,在影像上设置测量区域。

●5)测量按钮,仪器会进行图像处理和测量计算。

●6)测量结果将显示在测量结果显示区域。

●7)根据需要,可以进行结果输出、存储等操作。

●8)完成测量后,关闭按钮,关闭影像测量仪软件。

5.注意事项5.1 操作环境为确保正常的测量精度和结果可靠性,请在以下环境中操作影像测量仪:●温度.20℃●25℃●湿度.40% ●60%●光照:均匀、稳定的光照环境5.2 清洁与维护经常保持影像测量仪的清洁,并定期进行维护:●使用柔软的布清洁外部表面,避免使用硬物品刮擦。

影像测量仪操作规程

影像测量仪操作规程

共2页第1页版本 / 修改:A / 01.仪器设备名称型号:影像测量仪2. 仪器结构:试验主机以及试验机软件组成。

2.1 试验主机:仪器底座,立柱,Z轴传动组、X\Y工作台及X\Y光杆传动机构。

2.2 影像系统(成像瞄准用):变焦距镜头、变焦范围0.7-4.5X、总视频放大率30-230X。

2.3仪器参数指标:①X\Y轴行程;②Z轴行程有交空间245mm,调焦行程180mm,工作距离95mm;③玻璃台面尺寸;④传动形式:X\Y轴光杆传动Z轴光轴传动;⑤数字测量系统;⑥影像瞄准系统;3 使用方法3.1 接通试验机计算机主机电源,连接试验机并把加密狗插入主机USB接口。

启动软件;双击桌面【 HX】的快捷键;或单击windows桌面的【开始】键,选择【程序】栏,找到【VMS_2.1T】栏,单击此栏下的【HX】3.1.1 打开试验机电源,进行首次测量的取比例尺。

取比例尺目的是为了使计算机获取影像测量仪所测量的物体像素与实际尺寸的比例。

注:在每次使用中,调节了放大倍率后,都必须重新取比例尺。

3.1.2 点击工具栏“自动取比例尺(圆)”→调节镜头倍率至标定物显示清晰→将标定物放至工作平台,并选择一个合适大小的标准圆至其十字线的左部(即X的负极坐标轴尽量通过圆心)用鼠标在标准圆内单击当圆被绘出时即此标准圆被选中。

依此方法将此标准圆从十字线移到右部重复以上选择绘出一个标准圆,再从右部移至上部绘出一个标准圆,再由上部移至下部绘出一个标准圆→此时右左上下均绘出了一个相同的圆然后鼠标单击工具栏上的“ENTET”键,即完成“自动取比例尺”的全部操作。

过程中移动工作台均可以通过前后左右手轮完成。

3.1.2 保存比例尺,选择菜单“工具/保存比例尺圆”重复3.1.2步骤→弹出“保存比例尺”对话框→在“倍率”文本框中输入当前影像测量仪所使用的镜头倍率→“确定”即完成保存。

3.2 图形测量,把标本平整的放置玻璃工作台上,打开照明灯(右边开关控制下灯,左边开关控制上灯)。

影像测量仪操作方法

影像测量仪操作方法

影像测量仪操作方法影像测量仪是一种用于测量和分析物体尺寸、形状、表面状况等信息的设备。

它利用图像采集、处理和分析技术,能够快速、准确地完成测量任务。

以下是影像测量仪的操作方法,详细介绍如下:1. 影像测量仪的基本组成影像测量仪一般由硬件和软件两部分组成。

硬件部分包括主机、光源、CCD摄像头、镜头、工作台等;软件部分包括测量软件、图像处理软件和数据分析软件。

2. 开机准备a. 将影像测量仪连接到电源,并打开电源开关。

b. 检查光源是否亮起,镜头是否对准工作台。

c. 启动计算机,并运行影像测量软件。

3. 标定在使用影像测量仪之前,需要进行标定。

标定的目的是确定图像与实际尺寸之间的关系,以保证测量结果的准确性。

a. 将一个已知尺寸的标准物体放置在工作台上,获取其图像。

b. 在测量软件中设定标准物体的尺寸,并与其对应的图像区域进行匹配。

c. 完成标定后,测量仪将自动将图像上的像素转换为实际尺寸。

4. 图像采集a. 将待测物体放置在工作台上,并调整其位置和角度,使其与图像采集区域重合。

b. 在测量软件中,点击开始采集按钮,系统将自动拍摄物体的图像。

c. 检查图像质量是否清晰,如果不清晰可以通过调整光源亮度、对焦或重新采集来改善。

5. 图像处理a. 在测量软件中,对采集得到的图像进行处理,如去噪、锐化等操作,以提高测量的准确性。

b. 根据实际需求,对图像进行调整,如放大、缩小、旋转等。

c. 可以使用测量软件中的辅助工具,如标尺、标线等,对图像进行标记。

6. 尺寸测量a. 在测量软件中,选择合适的测量工具,如圆心距离、直线距离、角度、半径等。

b. 在待测物体的图像上,使用鼠标或触摸屏工具,点击起始点和终止点,系统将自动测量出尺寸。

c. 根据需要,可以同时测量多个尺寸。

7. 数据分析a. 将测量结果导出到数据分析软件中,可以进行数据统计、曲线拟合、图表展示等。

b. 对测量数据进行分析,判断结果的合理性和稳定性。

影像测量仪使用说明

影像测量仪使用说明

影像测量仪使用说明第一部分:产品概述影像测量仪是一种通过数字图像技术实现测量的设备,它可以用于工业、医疗、科研等领域。

本影像测量仪采用先进的图像处理算法和高分辨率的传感器,能够实现高精度、高效率的测量。

本使用说明将介绍影像测量仪的基本操作和功能,帮助用户熟悉和正确使用该设备。

第二部分:产品特点1.高精度:影像测量仪采用高分辨率的传感器,能够实现高精度的测量。

2.多功能:本设备可以实现多种测量功能,包括长度测量、面积测量、圆直径测量等。

3.高效率:影像测量仪具有快速响应的速度,能够在短时间内完成大量测量任务。

4.易于使用:本设备采用简单直观的操作界面,用户只需按照指示操作即可完成测量。

第三部分:设备准备1.将影像测量仪连接到电源,并确保电源正常。

2.打开显示屏,启动测量软件。

3.将待测物品放置在测量台上,并调整合适的放置位置。

第四部分:基本操作1.打开测量软件后,会出现主界面,界面上会显示实时图像。

2.点击“新建测量”按钮,进入测量模式。

3.在实时图像中选择一个待测点,点击鼠标左键进行标记。

4.根据测量需求,在实时图像中选择其他待测点,并进行标记。

5.点击“测量”按钮,软件会根据标记的点位进行测量计算。

第五部分:测量功能1.长度测量:在实时图像中标记起始点和终止点,软件会根据标记的点位计算长度。

2.面积测量:在实时图像中选择物体边界,并进行闭合标记,软件会根据标记的区域计算面积。

3.圆直径测量:在实时图像中选择圆的边界,并进行闭合标记,软件会根据标记的区域计算圆的直径。

第六部分:注意事项1.在进行测量之前,应确保测量台和待测物品处于平稳状态,以避免测量误差。

2.在进行标记时,应尽量选择清晰明确的标记点位,以提高测量的准确性。

3.在进行测量时,需注意避免手部晃动和环境光线干扰,以影响测量的准确性。

第七部分:故障排除1.如果影像测量仪无法启动,请检查电源是否连接正常,并重新启动设备。

2.如果软件无法识别图像,请检查设备的连接是否稳固,并重新启动软件。

全自动影像测量仪操作规程

全自动影像测量仪操作规程

全自动影像测量仪操作规程全自动影像测量仪安全操作规程一、开机前的准备1、检查电源线、影像数据线、控制卡数据线等是否连接正常,发现问题及时处理,未经处理不得开机;2、移除仪器工作平台上所有的工件及其他物品,避免仪器开机自检时碰撞。

二、操作步骤1、打开计算机电源开关,启动Windows7操作系统;2、打开仪器电源开关,开始自检工作,自检运行结束以摄像头LED灯全开并全灭为信号;3、待自检完毕后,启动Vispec软件,输入用户名、密码,进入主界面。

(软件的默认用户名:tztek或Admin,密码为空)4、将待测工件放置在工作台上;5、移动工作平台使工件成像在可视范围内,调节光源、Z轴位置、镜头放大倍数,使图像成像清晰、大小合适;6、在软件中设置测量相关参数和显示相关参数;7、根据工件的实际形状,选用不同的测量工具进行测量;8、将测量结果输出为Word格式、Excel格式、TXT文本格式或者HTML超文本格式的报表文件,还可以保存为DXF格式的图纸文件。

9、测量完成后,先关闭软件,再关闭影像测量仪,最后关闭计算机。

关闭后盖好防尘罩。

三、安全要求和注意事项1、人员:影像测量仪为高精度仪器,操作人员需经专业培训后方可操作;2、操作:必须严格按照仪器使用说明书操作,严禁盲目操作。

仪器运行过程中,测头移动范围内禁止放置物品或倚靠仪器;3、避振:如果影像测量仪受到额外的周围振动,测量精度将会降低。

当频率小于10Hz时,周围振动的振幅不应该超过2μm(峰-峰差值);当频率在10Hz到50Hz之间时,则加速度不应超过0.4Gal。

如果振动超过这些限制,应该采取防振措施。

4、无尘:影像测量仪构成组件应尽量保证无灰尘,虽然防尘罩对影像测量仪有一定防护作用,但仍应定期清洁;5、电源:使用90-264VAC,47-63Hz,10Amp下的稳定电源,以确保仪器正常运行;6、温度:环境温度尽量保持在20℃±1℃,过高或过低的环境温度将影响测量精度。

影像测量仪使用方法

影像测量仪使用方法

□업무보고□검토□공유□의견수렴□교육훈련□기타Ⅰ.工作原理影像测量仪操作培训资料Ⅱ.结构组成Ⅲ.仪器规格参数Ⅳ.仪器测量方法Ⅴ. OVM Lite软件的具体测量Ⅵ. OVM Lite软件的线性校正Ⅶ. OVM Lite软件的取点说明Ⅱ.工作原理•影像测量仪是利用表面光或轮廓光照明后,经变焦距物镜通过摄像镜头,摄取影像再通过S端子传送到电脑屏幕上,然后以十字线发生器,在显示器上产生的视频十字线为基准,对被测物进行瞄准测量,并通过工作台带动光学尺,在X、Y方向上移动由多功能数据处理器进行数据处理,通过软件进行演算完成测量工作。

影像测量主要是利用变焦距物镜将物体放大,再将其投影到屏幕上进行的工具。

Ⅱ.结构组成•影像测量仪是一种由高解析度CCD摄像器、连续变倍物镜、彩色显示器、视频十字线发生器、精密光学尺、多功能数据处理器、2D数据测量软件与高精密工作台结构组成的高精度光电测量仪器。

Ⅲ.仪器规格参数参数 VML250长度单位:mm工作台X、Y轴行程250×150Z轴行程200调焦及辅助测量工作台尺寸300×400传动型式X、Y轴手轮传动,Z轴手轮传动数字测量系统光学尺解析度:X、Y、Z轴0.001 OVM Lite影像瞄准系统高解析度CCD摄象机0.7~4.5×变焦镜头,总视频放大倍率为34~220× 测量瞄准基准:十字线产生器照明系统可调式LED环形表面光及轮廓光仪器外形尺寸720×950×1020仪器重量(Kg) 240Ⅲ. OVM Lite软件的界面光栅尺测量显示值区测量图形显示区测量图形显示管理区测量方式区(角度,距离,中心距离等)工件影像区选点方式选择区(点,直线,圆弧等)Ⅳ.仪器测量方法•影像测量大致分为三种方式:轮廓测量、表面测量、Z轴测量.•轮廓测量:顾名思义就是测量工件的轮廓边缘,一般采用底部的轮廓光源,需要时也可以加表面光做辅助照明,让被测边线更加清晰,有利于测量.•Z轴测量:•本测量仪为二轴不能进行Z轴测量,只能进行二维测量.这次培训的重点为学习与熟悉本软件的使用,因为整个测量工作都是在围绕着整套软件来进行测量的.开机和关机在确认设备的电源连线和信号连接无误后,按照下列顺序开机:•开机:测量仪软件对仪器进行校正进行相应测量测量:•首先打开光源旋钮可选择BOTTOMLAMP(轮廓光)或TOPLAMP(表面光),打开计算机在桌面上寻找OVM Lite软件屏幕为以下显示Ⅵ. OVM Lite软件的线性校正影像校正線性校正1.首先將校正塊置於掃描平台上。

影像测量仪操作规程

影像测量仪操作规程

影像测量仪操作规程
《影像测量仪操作规程》
一、操作前准备
1. 确保影像测量仪处于稳定位置,并且电源已连接并开启。

2. 检查测量仪的显示屏、镜头和其他部件是否干净,若有污渍应及时清洁。

3. 确保测量仪所需软件已安装并已启动。

二、基本操作
1. 打开测量仪的操作界面,输入相关参数,例如测量单位、像元大小等。

2. 将待测物件摆放在测量仪的工作台上,并校准好位置。

3. 使用测量仪镜头对准待测物件,并对焦调整到最清晰位置。

三、测量操作
1. 点击测量软件中的“测量”按钮,开始对待测物件进行影像测量。

2. 根据所需测量指标,选择测量仪中的相应功能,例如长度、面积、角度等。

3. 点击相应功能的测量按钮,测量仪将自动进行测量,显示结果并保存数据。

四、结果处理
1. 测量完成后,可将测量结果保存在电脑中,并进行数据分析。

2. 对于不符合要求的测量结果,可重新调整测量仪参数和位置,重新进行测量。

五、关机及清洁
1. 测量完成后,关闭测量仪软件,并依次关闭测量仪的电源。

2. 清洁测量仪的各部件,包括显示屏、镜头、工作台等,确保下次使用时处于良好状态。

六、安全注意事项
1. 操作人员需熟悉测量仪的使用说明书,并接受相关培训后进行操作。

2. 使用时应注意避免对镜头等部件造成物理损害。

3. 操作时需避免触碰测量仪的运动部件,以及遵守其他相关安全操作规定。

总结:《影像测量仪操作规程》是保证测量工作准确进行的重要指南,操作人员需严格遵守规程并配合实际操作,以确保测量结果的准确性和可靠性。

02J080043-2013影像测量仪操作规程

02J080043-2013影像测量仪操作规程

操作规程文件修订页1目的确保仪器正确操作、保证检出可靠性并使仪器得到正确的保养和维护,延长仪器使用寿命。

2适用范围本操作规程适用于本公司VMS-2515F型投影仪。

3术语和定义引用公司《管理手册》中的术语和定义。

4职责和权限仪器使用人员必须按此规程操作。

5操作规范5.1按下仪器操作界面的" 丨- O POWER"按钮,确认绿色电源指示灯亮。

5.2打开仪器控制电脑,并启动投影仪控制专用操作软件。

5.3根据不同的投影要求调整光源,需投透射的样品须打开并调整CONTOUR光源亮度至合适位置;不需投影的只需打开并调整SURFACE光源亮度至合适位置。

5.4在检测产品前先应对仪器进行校正.先将校正片放在投影面上,调整仪器至显像清晰后,对校正片进行测量,根据测量结果确认仪器状态。

5.5根据样品大小调整放大镜放大倍率,本仪器提供0.7、1、2、3、4五种放大倍率。

5.6取下校正片,把需测试的样品放在投影面上,调整仪器至显像清晰后选取适当的测量方式对样品进行测试并取得相关的测试数据。

5.7根据实际需要,对测试结果进行记录或导出,并利用其他图像处理软件处理测试图像,保存电子档。

5.8试验结束,先关闭投影仪电源再退出控制软件,并根据检验标准对测试结果进行判定。

5.9仪器保养及注意事项5.9.1每次改变倍率或光源后需对仪器进行重新校正。

5.9.2试验结束后,必须将工作台移至导轨中央位置。

5.9.3光源不可调得太亮,以免影响测试数据的精度。

5.9.4仪器日常保养检查包括:擦拭、转轴部位润滑、各相关功能运行是否正常。

由仪器操作技术员完成,并做相应的记录。

6相关及支持文件6.1监视和测量设备控制程序6.2仪器使用说明书6.3 CCC、CQC工厂质量保证能力要求7记录监视和测量设备点检/保养记录表。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
思诚机电
影像测量仪操作手册-2013-A
/gallery-71-grid.html
影像测
影像控制输入端 VGA 接头 辅助光源输出端 电源输入端 保险丝 电源开关
如附图 1
如附图2 环形光调整钮 同轴光调整钮
影像测量仪操作手册-2013-A

N. 量测后,移动到 下一个量 测点。 O. 重复 J~N 的步骤。
P. 量测完毕后,将机 器归回原 点。
Q . 关闭所有 LE D 灯光。
R . 关闭 POWER 键。
S . 关 闭主电源。
T. 拆卸影像显微 观测器, 并收好。
影像测量仪操作手册-2013-A

F.调整顺序 -请先调 整水平, 再调整中 心位置。 G.镜头水平 调整步骤 : a.调整前请 先将镜头 本体四个 角落橡胶 塞头取出 ,内有 M5 的止付 螺丝。 b.准备兩支 2. 5 m m 之六角扳手, 插入 (a 项 ) 对角之 M5 螺丝中( 如 图四之 1. 3 . 或 2.4. )。 c将镜头固 定于机械 主轴上。 d.将镜头十 字线移至 四方块的 边界 ( 如 图五) 观 测十字线 是否与四 方块边界 平行。 e.若水平有 偏移时, 利用镜头 四个角落螺丝 1.2.3 . 4. 做调整 (如图 四 )。 f.方向是顺 时针方向 调整 时,螺丝 1.3. 同时微量后 退旋 转,螺 丝 2.4. 同时微量 前进旋转 , 此 动 作 重复执行 , 直 到 镜 头十字线 与四方块 边界平行 为止。 g.方向是反 时针方向 调整 时,螺 丝 2.4. 同时微量后 退旋 转,螺 丝 1.3. 同时微量 前进旋转 , 此 动 作 重复执行 , 直 到 镜 头十字线 与四方块 边界平行 为止。 PS. 螺丝旋紧的力 量以点到 为止,以 防止镜头 机构变形 。
影像测量仪操作手册-2013-A
E.检查镜头 水平及中 心位置方式: a.将镜头固 定于机械 主轴。 b.将镜头十 字线中心 移至四方 块之边界 , 观测十 字线与四 方块有 无 平行, 若无,则需调整水平(如图B)。 c.将镜头十 字线移至 四方块边 界角落( 如图A )。 d.将镜头取 出旋转 180 度,再固 定于机械 主轴。 e.观测镜头 十字线中 心位置是 否 与( 图 A )位置 重 迭,若 没 有 重 迭 , 表 示其中心 位置已偏 離,其偏 移量不在 容许范围 内则需要调整 (如图C M,N )。
请从第 H 项,镜头中 心调整步 骤 a. 开 始,再调整一 次 , 直至十字 线与四 方 块的边界 重迭。 I. 镜头中心 位置调整 有可能产 生镜头水 平偏移 , 若 有产生时 , 请从 第G 项,重新 按序调整 ,直至自 己要求的 精度为止 。
图8
图6 图7
g. 利用 1.2.3. 4. 螺丝(如 图八)做 X 轴、 Y 轴中心的调 整,先 1 进 3 退或 1 退 3 进, 2.4. 不动,做 一个轴向 的调整( 如图八) A 、 B 方 向,再 2 进 4 退或 2 退 4 进,1.3. 不 动,做另一轴 向的调 整( 如 图八) C 、 D 方 向。 PS. 以上调整是将镜 头十字线 调整至四 方块角落 边界重迭 。 h. 镜头取出 并旋转 180 度 , 再装 回主轴观 测十字线 是否与四 方块的 边 界重迭 , 请重复 180 度旋转观 测 , 如 果 十 字线与四 方块的边 界 无法重 迭,
影像测量仪操作手册-2013-A
TTC-LCD-15脚架分解图
影像显微测量器操作手册-2013-A
显微观测器序号位置
序号 ●部分型带光源调节钮
镭射寻点开关 (选配)
影像测量仪操作程序
A. 将显微 观测器接 上配备的 RS232 连接 线。 ((不同 倍率的连 接线 不可 互换 )
B. 将显微 测量器装 在夹头上 。
图4
图5
影像测量仪操作手册-2013-A
H.镜头中心 位置调整 步骤 a.镜头水平调整完成后 ,将镜头十字线移至四方块之角落 ,并
将十 字线与四 方块的边 界重迭( 如图六 )。 b.将机械显 示器上 之 X 轴、 Y 轴归零。 c.将镜头取 出 , 并 旋 转 18 0 度再装回主 轴 , 观 测 十 字线与 四 方块的 偏移量( 如图七 )。 d.将镜头十字线移至四方块角落 ,并重 迭四方块之角落边界 , 观看 机械显示 器 X 轴、 Y 轴偏移量 (如图七 M,N 值 )。 e.将镜头十 字线移 至 1/2 M 、 1/2 N 的位置( 亦即 M 、 N 值对 分 )。 PS. 此为镜头与机械 的中心 f.将机械显 示器 X 轴、 Y 轴归零 。 PS. 此为镜头与机械 的中心
C.RS23 2 连接线接 到 TT C- LC D-1 5 。
D. 主电源线连接 LCD 并接 上 AC 电源。
E. 打开主 电源。
F. 同轴光调整钮 G. 环形光调整钮
影像测量仪操作手册-2013-A
H.选择中心线功能(颜色与型式)。 I.按 MENU 调整亮度与对比功能。 J . 移动机器 X/Y 轴到定位 ( 关闭 LE D 灯后 ,可 利用 雷射
分度仪调整钮
影像测量仪操作手册-2013-A
说明一 : 颜色有白 色、黑色 、红色、 黄色、绿 色、蓝色 、墨绿色 等七种。 说明二 : 型式有五 种: 实线 虚 线 分度仪
中心线 ( 圆 )
中心线 ( 方 )
说明三 : 显示器在 分度仪状 态下右上 角显示 COARSE 时,表示可做 每 格 5 度的分度。 显示器在 分度仪状 态下右上 角显示 MI DDLE 时,表示可做 每格 1 度 的 分度。 显示器在 分度仪状态下右上 角显示 FI NE 时,表示 可做每 格 1/6 度的 分度。 PS :显示 器的解晰 度会影响 角度的分 度精度。
寻点 ( 选配 ) 节省时间 ) 。 K. 将 Z 轴移到焦距 高度。 L. 确认中心 线与工件 间 X/Y 轴与基线 的位置后 ,将机器 的 X/Y 轴归零。 M. 需使用 分度功能 时,用十 字线型式 切换键 (a) 可使用 角 度量测粗 调微调切 换键 (b) 切换其调整 精度,并 扭转 分度 仪调整钮 (d) 调整角度 ;结束后 可按角度量测归零 键 (c ) ,把 分度归零 。
影像测量仪操作手册-2013-A
A.影像显微 观测器于 出厂前, 都已完成 水平及中 心位置

的 校正与检 查 。 B.为确保检 测尺寸的 正确性, 应定期检 查镜头之 水平及 中 心位置校 正 。 C.镜头有接 触性的碰 撞时,需 重新校正 十字线的 水平 及中 心位置。 D.准备工作 : a.准备一块 四周未经 倒角,且 垂直度良 好的四方 块。 b.准备 2 支 2. 5 m m 的六角扳手、 屏幕。 c.将四方块 放置于机 台 , 并校正平行度与机台的 X 轴或 Y 轴 平行。
相关文档
最新文档
