三相电机七种调速方式
三相异步电动机的起动与调速实验报告
三相异步电动机的起动与调速实验报告实验报告:三相异步电动机的起动与调速一、实验目的1.学会使用三相异步电动机进行起动和调速实验;2.理解三相异步电动机的工作原理和特性;3.掌握控制电源频率和电压对电动机起动和调速的影响。
二、实验原理1.三相异步电动机的起动三相异步电动机的起动可以分为直接起动、通过降压启动器起动和通过自耦变压器起动等几种方式。
实验中我们采用的是直接起动方式。
直接起动是将三相电源直接接到电动机的定子绕组上,通过电源的三相电流激励定子绕组产生磁场,使得电动机启动转矩产生,从而实现电机的起动。
2.三相异步电动机的调速三、实验装置和仪器1.三相异步电动机:用于实现起动和调速实验。
2.控制电源:用于提供三相交流电源,调整电源频率和电压。
3.电压表和电流表:用于测量电源电压和电流。
4.转速计:用于测量电动机转速。
5.手动控制开关。
四、实验步骤1.连接实验电路:将三相异步电动机与控制电源、电压表和转速计连接起来,根据电路图正确接线。
2.起动实验:将控制电源调至合适的频率和电压,打开电源开关,记录电动机的起动时间,并观察电动机的起动转矩和转速情况。
3.调速实验:保持电动机运行状态,通过改变控制电源的频率和电压,逐渐增大或减小转速,同时记录相应的电源频率和电压。
五、实验结果与分析1.起动实验结果:记录电动机的起动时间,并观察电动机的起动转矩和转速情况。
2.调速实验结果:通过改变控制电源的频率和电压,记录相应的转速和电源频率和电压,并绘制转速和电源频率、电压的关系图。
六、实验结论通过实验我们可以得到以下结论:1.三相异步电动机可以通过改变电源频率和电压来实现起动和调速;2.电源频率和电压对电动机起动和调速有直接的影响;3.控制电源的频率和电压可以调整电动机的转速;七、实验总结通过本次实验,我深入了解了三相异步电动机的起动和调速原理和特性。
在实验中,我掌握了使用三相异步电动机进行起动和调速的操作方法,并学会了通过改变电源频率和电压来调整电动机的转速。
PLC控制术项目训练教程教材项目十
FR-E740变频器主要参数及设定
主要参数
FR-E740变频器主要参数及设定
主要参数
试一试:将变频器从固定外部运行模式变更为组合运行模式1
试一试:将变频器参数Pr.1(上限频率)从出厂设定值120.0Hz变更为50.0Hz, 假定当前运行模式为外部/PU切换模式(Pr.79=0)。
FR-E740变频器主要参数及设定
FR-E740系列变频器主控电路的接线
一、
主电路的通 用接线图
FR-E740系列变频器主控电路的接线
主电路的接 线说明
(1)端子P1、P/+之间用以连接直流电抗器,不须连接 时,两端子间短路。
(2)P/+与PR之间用以连接制动电阻器,P/+与N/-之间 用以连接制动单元选件。
(3) 交流接触器MC用作变频器安全保护的目的,注意不要通过此交流接触器 来启动或停止变频器,否则可能降低变频器寿命。
项目十 电机调速的PLC控制
任务三:FR-E740变频器模拟量输入实现电机调速控制
1
任务目标
【知识目标】: 1、知道FR-E740系列变频器的模拟信号输入端的功能。 2、认识FX0N-3A特殊功能模块,熟悉其编程指令的应用。 3、明白FR-E740系列变频器基于模拟量控制的控制原理。
【能力目标】: 1、 能独立进行变频器模拟量控制相关参数的设定。 2、会进行FX0N-3A特殊功能模块与变频器之间的电路连接。 3、能结合任务要求完成程序设计与调试,对简单故障进行维 修;
4
任务实施
4
任务实施
基于FX0N-3A特殊模
块完成电机调速控制:
PLC的输入端只需接一个启动按 钮,可以在FX2N-48MR的PLC24 个输入端中任意选择一个;现在 变频器是基于模拟信号来控制, 对于PLC输出端,只需要提供一 个正转或反转的信号,也可以在 FX2N-48MR的PLC24个输出端中 任意选择1个;

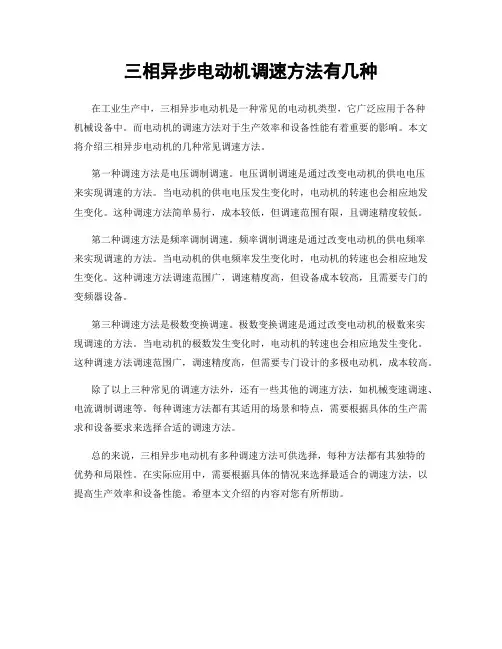

三相异步电动机调速方法有几种
三相异步电动机调速方法有几种
在工业生产中,三相异步电动机是一种常见的电动机类型,它广泛应用于各种
机械设备中。
而电动机的调速方法对于生产效率和设备性能有着重要的影响。
本文将介绍三相异步电动机的几种常见调速方法。
第一种调速方法是电压调制调速。
电压调制调速是通过改变电动机的供电电压
来实现调速的方法。
当电动机的供电电压发生变化时,电动机的转速也会相应地发生变化。
这种调速方法简单易行,成本较低,但调速范围有限,且调速精度较低。
第二种调速方法是频率调制调速。
频率调制调速是通过改变电动机的供电频率
来实现调速的方法。
当电动机的供电频率发生变化时,电动机的转速也会相应地发生变化。
这种调速方法调速范围广,调速精度高,但设备成本较高,且需要专门的变频器设备。
第三种调速方法是极数变换调速。
极数变换调速是通过改变电动机的极数来实
现调速的方法。
当电动机的极数发生变化时,电动机的转速也会相应地发生变化。
这种调速方法调速范围广,调速精度高,但需要专门设计的多极电动机,成本较高。
除了以上三种常见的调速方法外,还有一些其他的调速方法,如机械变速调速、电流调制调速等。
每种调速方法都有其适用的场景和特点,需要根据具体的生产需求和设备要求来选择合适的调速方法。
总的来说,三相异步电动机有多种调速方法可供选择,每种方法都有其独特的
优势和局限性。
在实际应用中,需要根据具体的情况来选择最适合的调速方法,以提高生产效率和设备性能。
希望本文介绍的内容对您有所帮助。
三相异步发电机的七种调速方式
串并联调速的原理基于异步电动机的转矩与输入电压或电流 的平方成正比,因此通过改变输入电压或电流,可以改变电 动机的转矩,进而实现调速。
电动机串并联调速方法
串联调速
通过串联电抗器或变压器来降低电动 机的输入电压,从而降低其转速。
并联调速
通过并联电阻或电容器来分流电动机 的输入电流,从而降低其转速。
电动机串并联调速的应用场景
07 开关磁阻电机调速
开关磁阻电机调速原理
开关磁阻电机调速原理基于磁阻最小原理,即转子总是沿着磁阻最小的路径旋转。通过改变电机绕组的电流方向和大小,可 以改变磁场的分布,从而实现电机的调速。
开关磁阻电机是一种双凸极可变磁阻电机,其定子和转子都有凸极结构,通过转子位置的变化来改变电机的磁阻,从而实现 调速。
液力耦合器调速的应用场景
大型工业生产设备
液力耦合器调速适用于大型工业生产设备中的电机驱动,如泵、风机等。
船舶电力推进系统
在船舶电力推进系统中,液力耦合器调速可以用于调节发电机输出转矩,实现 船舶的推进速度控制。
04 电磁调速
电磁调速原理
电磁调速是通过改变电动机的转 子电阻来调节其转速的一种方法。
当转子电阻减小时,电动机的转 速升高;反之,转速降低。
调速过程中,电动机的转子电流 和功率因数也会发生变化。
电磁调速方法
通过改变转子电阻的串联和并联 方式来调节转速。
通过控制可控硅导通角的大小来 调节转子电阻的大小。
通过改变转子电阻的材质和结构 来调节电阻值。
电磁调速的应用场景
适用于需要精确控制转速的场合,如纺织、造纸、塑料等行业的机械传 动。
变压调速主要通过调节变压器二次侧的抽头来改变电压,从而实现对发电机输出功 率的调节。
三相电机七种调速方式
三相电机七种调速方式一、变极对数调速方法这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的,特点如下:具有较硬的机械特性,稳定性良好;无转差损耗,效率高;接线简单、控制方便、价格低;有级调速,级差较大,不能获得平滑调速;可以与调压调速、电磁转差离合器配合使用,获得较高效率的平滑调速特性。
本方法适用于不需要无级调速的生产机械,如金属切削机床、升降机、起重设备、风机、水泵等。
二、变频调速方法变频调速是改变电动机定子电源的频率,从而改变其同步转速的调速方法。
变频调速系统主要设备是提供变频电源的变频器,变频器可分成交流-直流-交流变频器和交流-交流变频器两大类,目前国内大都使用交-直-交变频器。
其特点:效率高,调速过程中没有附加损耗;应用范围广,可用于笼型异步电动机;调速范围大,特性硬,精度高;技术复杂,造价高,维护检修困难。
本方法适用于要求精度高、调速性能较好场合。
三、串级调速方法串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差,达到调速的目的。
大部分转差功率被串入的附加电势所吸收,再利用产生附加的装置,把吸收的转差功率返回电网或转换能量加以利用。
根据转差功率吸收利用方式,串级调速可分为电机串级调速、机械串级调速及晶闸管串级调速形式,多采用晶闸管串级调速,其特点为:可将调速过程中的转差损耗回馈到电网或生产机械上,效率较高;装置容量与调速范围成正比,投资省,适用于调速范围在额定转速70-90的生产机械上;调速装置故障时可以切换至全速运行,避免停产;晶闸管串级调速功率因数偏低,谐波影响较大。
本方法适合于风机、水泵及轧钢机、矿井提升机、挤压机上使用。
四、绕线式电动机转子串电阻调速方法绕线式异步电动机转子串入附加电阻,使电动机的转差率加大,电动机在较低的转速下运行。
串入的电阻越大,电动机的转速越低。
此方法设备简单,控制方便,但转差功率以发热的形式消耗在电阻上。
基于plc实现三相异步电动机七段速调速实验
基于PLC实现的三相异步电动机七段速调速实验学院:专业:学号:姓名:引言三相异步电动机的应用非常广泛,具有机构简单,效率高,控制方便,运行可靠,易于维修成本低的有点,几乎涵盖了工农业生产和人类生活的各个领域,在这些应用领域中,三相异步电动机运行的环境不同,所以造成其故障的发生也很频繁,所以要正确合理的利用它。
要合理的控制它。
这个系统的控制是采用PLC的编程语言--—-梯形图,梯形语言是在可编程控制器中的应用最广的语言,因为它在继电器的基础上加进了许多功能,使用灵活的指令,使逻辑关系清晰直观,编程容易,可读性强,所实现的功能也大大超过传统的继电器控制电路,可编程控制器是一种数字运算操作的电子系统,它是专为在恶劣工业环境下应用而设计,它采用可编程序的存储器,用来在内部存储执行逻辑运算,顺序控制,定时,计数和算术等操作的指令,并采用数字式,模拟式的输入和输出,控制各种的机械或生产过程。
长期以来,PLC始终处于工业自动化控制领域的主战场,为各种各样的自动化设备提供了非常可靠的控制应用,它能够为自动化控制应用提供安全可靠和比较完善的解决方案,适合于当前工业,企业对自动化的需要。
进入20世纪80年代,由于计算机技术和微电子技术的迅猛发展,极大地推动了PLC的发展,使得PLC的功能日益增强,目前,在先进国家中,PLC已成为工业控制的标准设备,应用面几乎覆盖了所有工业,企业.由于PLC综合了计算机和自动化技术,所以它发展日新月异,大大超过其出现时的技术水平,它不但可以很容易的完成逻辑,顺序,定时,计数,数字运算,数据处理等功能,而且可以通过输入输出接口建立与各类生产机械数字量和模拟量的联系,从而实现生产过程的自动化控制。
特别是超大规模集成电路的迅速发展以及信息,网络时代的到来,扩展了PLC的功能,使它具有很强的联网通讯能力,从而更广泛的运用于众多行业。
一、实验名称:基于PLC实现的三相异步电动机七段调速实验二、实验目的:1。
七种电机调速方式比较
七种电机调速方式比较一、变极对数调速方法:这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的。
本方法适用于不需要无级调速的生产机械,如金属切削机床、升降机、起重设备、风机、水泵等。
特点如下:1、具有较硬的机械特性,稳定性良好;2、无转差损耗,效率高;3、接线简单、控制方便、价格低;4、有级调速,级差较大,不能获得平滑调速;5、可以与调压调速、电磁转差离合器配合使用,获得较高效率的平滑调速特性。
二、变频调速方法:变频调速是改变电动机定子电源的频率,从而改变其同步转速的调速方法。
变频调速系统主要设备是提供变频电源的变频器,变频器可分成交流-直流-交流变频器和交流-交流变频器两大类,目前国内大都使用交-直-交变频器。
本方法适用于要求精度高、调速性能较好场合。
其特点:1、效率高,调速过程中没有附加损耗;2、应用范围广,可用于笼型异步电动机;3、调速范围大,特性硬,精度高;4、技术复杂,造价高,维护检修困难。
三、串级调速方法:串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差,达到调速的目的。
大部分转差功率被串入的附加电势所吸收,再利用产生附加的装置,把吸收的转差功率返回电网或转换能量加以利用。
根据转差功率吸收利用方式,串级调速可分为电机串级调速、机械串级调速及晶闸管串级调速形式,多采用晶闸管串级调速。
本方法适合于风机、水泵及轧钢机、矿井提升机、挤压机上使用。
其特点为:1、可将调速过程中的转差损耗回馈到电网或生产机械上,效率较高;2、装置容量与调速范围成正比,投资省,适用于调速范围在额定转速70%-90%的生产机械上;3、调速装置故障时可以切换至全速运行,避免停产;4、晶闸管串级调速功率因数偏低,谐波影响较大。
四、绕线式电动机转子串电阻调速方法:绕线式异步电动机转子串入附加电阻,使电动机的转差率加大,电动机在较低的转速下运行。
串入的电阻越大,电动机的转速越低。
交流电动机调速方法
交流电动机调速方法
交流电动机调速方法有多种,以下是常见的几种方法:
1. 变频调速:通过调节电动机供电频率,改变电动机转速来实现调速。
变频器可以根据负载情况和工艺要求,自动调整输出频率,从而控制电动机的转速。
2. 阻抗调速:通过改变电动机回路的阻抗,来改变电动机的转速。
常用的方法有电阻调速、自耦变压器调速和感性电压调速等。
3. 矢量控制:利用矢量控制技术,通过改变电动机的电流和电压矢量,来实现对电动机转速的控制。
矢量控制可以实现高精度、高动态性能的调速效果。
4. 直接转矩控制:通过测量电动机的转子位置和转子电流,直接计算出电机的转矩,从而实现对电机转速的控制。
直接转矩控制具有响应速度快、控制精度高的特点。
5. 恒定电压调速:在给电动机供电时保持恒定的电压,通过改变电动机的绕组电阻或连接不同的绕组,来改变电动机的转速。
选择适合的调速方法需要考虑到具体的应用场景、负载要求和经济效益等因素。
在实际应用中,可以根据需要采用单一的调速方法,也可以结合多种调速方法进行组合使用,以达到更好的调速效果。
三相异步电动机调速方法
三相异步电动机调速方法三相异步电动机是工业生产中常见的一种电动机,它具有结构简单、运行可靠、维护方便等优点,因此在各种机械设备中得到广泛应用。
在实际生产中,为了满足不同工艺要求和工作条件,常常需要对三相异步电动机进行调速。
下面将介绍几种常见的三相异步电动机调速方法。
首先,我们来介绍电压调制调速方法。
这是一种最为简单的调速方法,通过改变电动机的供电电压来实现调速。
当电动机的供电电压降低时,电动机的转速也会相应降低,反之亦然。
这种方法简单易行,成本低廉,但是调速范围有限,且效率不高。
其次,我们来介绍频率调制调速方法。
这种方法是通过改变电动机的供电频率来实现调速。
通常情况下,电动机的供电频率是恒定的,但是通过变频器等设备可以改变供电频率,从而实现调速。
这种方法调速范围广,效率高,但是设备成本较高。
另外,我们还可以采用极对数调速方法。
这是通过改变电动机的极对数来实现调速。
当电动机的极对数增加时,电动机的转速会相应降低,反之亦然。
这种方法调速范围广,效率高,但是需要更换电动机的定子绕组,成本较高。
除了以上几种常见的调速方法外,还有一些其他的调速方法,如机械变速调速方法、液压变速调速方法等。
这些方法各有特点,可以根据具体的工艺要求和工作条件选择合适的调速方法。
总的来说,三相异步电动机的调速方法有多种多样,可以根据具体的需求选择合适的调速方法。
在选择调速方法时,需要考虑调速范围、效率、成本等因素,并结合实际情况进行综合考虑。
希望本文介绍的内容能够为大家在实际生产中选择合适的调速方法提供一些参考,使生产过程更加顺利高效。
交流电机的调速方法
交流电机的调速方法一、概述交流电机是工业生产中常见的一种电动机,广泛应用于各个领域。
为了满足不同的工作需求,我们需要对交流电机进行调速。
本文将介绍几种常见的交流电机调速方法。
二、电压调速法电压调速法是最简单常用的调速方法之一。
它通过改变电机的供电电压,来控制电机的转速。
当电压降低时,电机的转速也会相应降低,反之亦然。
电压调速法的优点是结构简单、易于实现,但其调速范围相对较小,且容易引起电机的过热。
三、频率调速法频率调速法是一种常用的调速方法,尤其适用于大功率交流电机。
它通过改变电机供电的频率,来实现调速。
当频率增加时,电机的转速也会相应增加,反之亦然。
频率调速法的优点是调速范围广,调速精度高,但需要配备专门的变频器设备。
四、极对数调速法极对数调速法是一种通过改变电机的极对数来实现调速的方法。
电机的极对数是指电机的励磁线圈和转子磁极之间的对应关系。
通过改变励磁线圈的接线方式,可以改变电机的极对数,从而实现调速。
极对数调速法的优点是调速范围广,调速精度高,但需要一定的机械改造。
五、转子电阻调速法转子电阻调速法是一种通过改变电机转子电阻来实现调速的方法。
通过改变转子电阻的大小,可以改变电机的转矩和转速。
转子电阻调速法的优点是调速范围广,调速响应快,但需要配备专门的转子电阻装置。
六、磁阻调速法磁阻调速法是一种通过改变电机磁阻来实现调速的方法。
通过改变电机磁路中的磁阻,可以改变电机的转矩和转速。
磁阻调速法的优点是调速范围广,调速精度高,但需要一定的机械改造。
七、矢量控制调速法矢量控制调速法是一种通过改变电机的电流矢量来实现调速的方法。
通过对电机的电流进行矢量控制,可以精确控制电机的转速和转矩。
矢量控制调速法的优点是调速范围广,调速精度高,但需要配备专门的矢量控制器。
八、双馈调速法双馈调速法是一种通过改变电机的转子电流和定子电流来实现调速的方法。
电机的转子和定子之间通过电枢绕组进行耦合,通过改变电机的电流分配比例,可以实现调速。
三相异步电动机的调速方法浅析
三相异步电动机的调速方法浅析作者:刘安来源:《职业·下旬》2013年第08期摘要:改进三相异步电动机的调速方法,提高其性能尤为重要,也是节约用电的重要措施之一。
文章介绍了三相异步电动机的七种调速方法、特点以及适用的场合。
关键词:三相异步电动机调速方法特点三相异步电动机具有结构简单、成本低、运行可靠、维护方便等优点,因此它在各行各业中都得到了广泛的应用。
过去,由于缺乏相应控制的手段,实现对其速度的调节比较困难,近年来,随着计算机技术、电力电子技术和自动控制技术的飞速发展,交流电动机调速技术日趋完善,大有取代直流调速的趋势。
三相异步电动机转速公式: n=n1(1-s)=60f/p(1-s)由上式可知,改变供电频率f、电动机的极对数p及转差率s均可改变转速。
从调速的本质来看,改变转速的方法有改变同步转速n1和改变转差率s调速两种类型。
具体来讲,三相异步电动机的调速主要有以下七种方法。
一、改变极对数调速方法这种调速方法是改变笼式电动机定子极对数p以得到不同的转速。
如何改变磁极对数,取决于定子绕组的接线方式。
此法只适合三相笼式异步电动机,而不适合三相绕线转子异步电动机。
因为改变笼式异步电动机定子绕组的接线以改变极对数p的同时,转子的磁极数总是和定子的磁极数相等的,从而保障电动机的正常工作。
而当改变三相绕线转子异步电动机定子绕组接线以改变极对数p的时候,必须拆开电动机重绕转子绕组,才能使定、转子极对数p保持一致,很不方便,且使变极步骤复杂化。
三相双速异步电动机是变极对数调速中最常见的一种形式,改变定子绕组的接线方式可得到两种接法,把每相绕组分成两半,一种为三角形接法,两个线圈串联,磁极对数p=2,同步转速为1500r/min,是一种低速接法;另一种为双星形接法,两个线圈反并联,磁极对数p=1,同步转速为3000r/min,是一种高速接法。
变极调速的优点是:所需设备简单,机械特性较硬,运行可靠、平稳,效率高,价格低。
三相异步电动机的介绍
三相异步电动机的介绍一、工作原理三相异步电动机是一种利用三相交流电产生旋转磁场的电动机。
当三相交流电通过电动机的三相定子绕组时,会产生旋转磁场。
在旋转磁场的作用下,电动机的转子会产生感应电流,该电流在旋转磁场的作用下会产生一个旋转力矩,从而使电动机的转子转动。
二、结构特点三相异步电动机主要由定子、转子和气隙三部分组成。
定子由铁芯和绕组组成,绕组是电动机中的电流通道,铁芯则是磁路通道。
转子由铁芯和转子绕组组成,转子绕组中通入电流时会产生转矩。
气隙是定子和转子之间的间隙,它是电动机磁路的一部分。
三、运行特性1.转速特性:三相异步电动机的转速与电源频率、电机极数、电机转差率等因素有关。
在额定电压和额定频率下,电动机的转速接近于同步转速。
2.转矩特性:电动机的转矩与电源电压、电流、电机极数等因素有关。
在额定电压和额定频率下,电动机的额定转矩约为最大转矩的50%-60%。
3.效率特性:电动机的效率与负载大小、电机极数、电机转差率等因素有关。
在额定负载下,电动机的效率最高。
四、启动与调速1.启动:三相异步电动机的启动方式主要有直接启动和降压启动两种。
直接启动适用于小容量电动机,降压启动适用于大容量电动机。
2.调速:三相异步电动机的调速方式主要有变极调速、变频调速和变转差率调速等。
变极调速是通过改变电机极数来实现调速,变频调速是通过改变电源频率来实现调速,变转差率调速是通过改变电机转差率来实现调速。
五、常见故障与维护1.常见故障:三相异步电动机的常见故障包括绕组短路、绕组断路、轴承损坏等。
2.维护:定期检查电机绝缘情况,定期清理电机内部灰尘,定期更换轴承润滑脂等。
六、选型与应用1.选型:根据实际需求选择合适的三相异步电动机型号,需要考虑负载大小、电源电压、电源频率等因素。
2.应用:三相异步电动机广泛应用于各种工业设备、家用电器等领域。
例如,在电梯、空调等设备中需要使用到三相异步电动机来驱动设备运行。
七、保护装置为了确保三相异步电动机的正常运行和延长使用寿命,需要安装相应的保护装置。
相异步电动机的七种调速方法及特点:
三相异步电动机分类特点以及调速方法三相异步电动机分类:1、从调速的本质来看,不同的调速方式无非是改变交流电动机的同步转速或不改变同步转两种。
不改变同步转速的调速方法有1)绕线式电动机的转子串电阻调速、2)斩波调速、3)串级调速以及应用电磁转差离合器、4)液力偶合器、5)油膜离合器等调速。
不改变同步转速的调速方法在生产机械中广泛使用。
2、改变同步转速的有改变定子极对数的多速电动机,改变定子电压、频率的变频调速有能无换向电动机调速等。
3、从调速时的能耗观点来看,有1)高效调速方法与2)低效调速方法两种:高效调速指时转差率不变,因此无转差损耗,如多速电动机、变频调速以及能将转差损耗回收的调速方法(如串级调速等)。
有转差损耗的调速方法属低效调速,如转子串电阻调速方法,能量就损耗在转子回路中;电磁离合器的调速方法,能量损耗在离合器线圈中;液力偶合器调速,能量损耗在液力偶合器的油中。
一般来说转差损耗随调速范围扩大而增加,如果调速范围不大,能量损耗是很小的。
我们清楚三相异步电动机转速公式为:n=60f/p(1-s)从上式可见,改变供电频率f、电动机的极对数p及转差率s均可太到改变转速的目的,下面松文机电具体介绍其七种调速方法。
一、变极对数调速方法:这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的。
本方法适用于不需要无级调速的生产机械,如金属切削机床、升降机、起重设备、风机、水泵等。
特点如下:1、具有较硬的机械特性,稳定性良好;2、无转差损耗,效率高;3、接线简单、控制方便、价格低;4、有级调速,级差较大,不能获得平滑调速;5、可以与调压调速、电磁转差离合器配合使用,获得较高效率的平滑调速特性。
二、变频调速方法:变频调速是改变电动机定子电源的频率,从而改变其同步转速的调速方法。
变频调速系统主要设备是提供变频电源的变频器,变频器可分成交流-直流-交流变频器和交流-交流变频器两大类,目前国内大都使用交-直-交变频器。
交流调速电机的7根线
交流调速电机的7根线
从调速电机(电磁离合器)轴伸端看,从右到左顺次为1.2为励磁线圈(F1/F2)接线柱,3.4.5为测速发电机(U/V/W)接线柱。
掌握器航空插头上的7根线(调速器):端子1.2为220v输入,3.4接调速电机上的励磁线圈,5.6.7接调速电机上的测速发电机。
电机调速方法:
调速电机是应用转变电机的级数、电压、电流、频率等方法转变电机的转速,以使晶闸管调压方法为最佳。
一、变极对数调速方法
这种调速方法是用转变定子绕组的接红方法来转变笼型电动机定子极对数到达调速目标,特征如下:
本方法适用于不须要无级调速的生产机械,如金属切削机床、升降机、起重装备、风机、水泵等。
二、变频调速方法
变频调速是转变电动机定子电源的频率,从而转变其同步转速的调速方法。
变频调速体系重要装备是供给变频电源的变频器,变频器可分成交换-直流-交换变频器和交换-交换变频器两大类,目前国内大都运用交-直-交变频器。
其特征:
本方法适用于要求精度高、调速性能较好场所。
三、串级调速方法
串级调速是指绕线式电动机转子回路中串入可调节的附加电势来转变电动机的转差,到达调速的目标。
大局部转差功率被串入的附加电势所吸收,再应用发生附加的安装,把吸收的转差功率返回电网或转换能量加以应用。
依据转差功率吸收应用方法,串级调速可分为电机串级调速、机械串级调速及晶闸管串级调速情?[2012-2-25]
势,多采取晶闸管串级调速,其特征为:
适宜于风机、水泵及轧钢机、矿井提升机、挤压机上运用。
四、绕线式电动机转子串电阻调速方法
六、电磁调速电动机调速方法
七、液力耦合器调速方法
本方法适用于风机、水泵的调速。
三相异步发电机的七种调速方式
利用晶闸管控制整流电路的输出电压,通过调节晶闸管的导 通角来改变整流电压的平均值,从而实现对异步电动机定子 电压的控制。
变压调速的优缺点
优点
调速范围广、平滑性好、机械特性硬度不变、对电网影响小。
缺点
需要使用变压器或晶闸管等元件,设备成本较高;调速过程中转矩随转速下降 而减小,不利于负载的稳定运行;调速过程中功率因数较低,损耗较大。
02
CHAPTER
变频调速
变频调速原理
01
变频调速是通过改变电机输入电源的频率来调节其 转速的。
02
电机转速与电源频率成正比,通过改变电源频率, 可以平滑地调节电机转速。
03
当电源频率降低时,电机转速降低;当电源频率升 高时,电机转速升高。
变频调速的实现方式
使用变频器
变频器是一种将电源频率转换为可变 频率的电子设备。通过改变变频器输 出频率,可以调节电机转速。
然而,串级调速也存在一些缺点,如设备复杂、维护困难、投资大等。此外,由于串级调速需要在转 子回路中串入附加电动势,因此可能会对电机本身的性能产生一定的影响。
05
CHAPTER
液力耦合器调速
液力耦合器调速原理
液力耦合器调速原理基于液力传动技 术,通过改变液力耦合器的工作腔内 的工作液量或转速,实现输入轴和输 出轴之间的转矩和转速的调节。
缺点
滑差调速的调速范围有限,且随着电阻的增加,电动机的效率降低。此外,滑差调速的控制精度较低,容易受到 负载变化和电源电压波动的影响。
04
CHAPTER
串级调速
串级调速原理
串级调速是通过在转子回路中串入一个可调节的附加电动 势,改变其大小和极性,实现对异步电动机的调速。
三相异步电动机的七种调速方式
三相异步电动机的七种调速方式三相异步电动机转速公式为:n=60f/p(1-s)从上式可见,改变供电频率f、电动机的极对数p及转差率s均可太到改变转速的目的。
从调速的本质来看,不同的调速方式无非是改变交流电动机的同步转速或不改变同步转两种。
在生产机械中广泛使用不改变同步转速的调速方法有绕线式电动机的转子串电阻调速、斩波调速、串级调速以及应用电磁转差离合器、液力偶合器、油膜离合器等调速。
改变同步转速的有改变定子极对数的多速电动机,改变定子电压、频率的变频调速有能无换向电动机调速等。
从调速时的能耗观点来看,有高效调速方法与低效调速方法两种:高效调速指时转差率不变,因此无转差损耗,如多速电动机、变频调速以及能将转差损耗回收的调速方法(如串级调速等)。
有转差损耗的调速方法属低效调速,如转子串电阻调速方法,能量就损耗在转子回路中;电磁离合器的调速方法,能量损耗在离合器线圈中;液力偶合器调速,能量损耗在液力偶合器的油中。
一般来说转差损耗随调速范围扩大而增加,如果调速范围不大,能量损耗是很小的。
一、变极对数调速方法这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的,特点如下:具有较硬的机械特性,稳定性良好;无转差损耗,效率高;接线简单、控制方便、价格低;有级调速,级差较大,不能获得平滑调速;可以与调压调速、电磁转差离合器配合使用,获得较高效率的平滑调速特性。
本方法适用于不需要无级调速的生产机械,如金属切削机床、升降机、起重设备、风机、水泵等。
二、变频调速方法变频调速是改变电动机定子电源的频率,从而改变其同步转速的调速方法。
变频调速系统主要设备是提供变频电源的变频器,变频器可分成交流-直流-交流变频器和交流-交流变频器两大类,目前国内大都使用交-直-交变频器。
其特点:效率高,调速过程中没有附加损耗;应用范围广,可用于笼型异步电动机;调速范围大,特性硬,精度高;技术复杂,造价高,维护检修困难。
电力拖动基础
课题设计报告课题名称:三相笼型异步电动机变频调速的实现及应用姓名:赵云鹏学号:2011171537专业:电气工程及其自动化指导教师:王巍得分:目录摘要 ............................................................................................................................................. - 2 - 关键词 ......................................................................................................................................... - 2 - 第一章绪论.......................................................................................................................... - 3 -1.1设计背景....................................................................................................................... - 3 -1.2设计目的....................................................................................................................... - 3 -1.3设计相关理论................................................................................................................ - 3 -1.3.1定子部分........................................................................................................... - 3 -1.3.2转子部分........................................................................................................... - 4 -1.4设计内容....................................................................................................................... - 4 - 第二章变频调速发展及应用现状............................................................................................ - 5 -2.1变频器结构与工作原理介绍....................................................................................... - 5 -2.2变频调速的发展........................................................................................................... - 6 -2.3变频调速的应用........................................................................................................... - 7 - 第三章变频调速的实现.......................................................................................................... - 10 -3.1三相异步电动机的调速方法..................................................................................... - 10 -3.1.1绕线式电动机转子串电阻调速方法............................................................. - 10 -3.1.2液力耦合器调速方法..................................................................................... - 10 -3.1.3 变极对数调速方法........................................................................................ - 11 -3.1.4 串级调速方法................................................................................................ - 11 -3.1.5 电磁转差离合器调速方法............................................................................ - 11 -3.1.6 改变定子电压调速方法................................................................................ - 12 -3.1.7 变频调速方法.............................................................................................. - 13 -3.2变频调速概述............................................................................................................. - 14 -3.2.1变频调速原理................................................................................................. - 14 -3.2.2变频调速工作过程......................................................................................... - 14 - 结束语 ....................................................................................................................................... - 15 - 参考文献.................................................................................................................................... - 16 -摘要随着工业的不断发展,三相笼型异步电动机的需求会越来越大,三相笼型异步电动机的应用越来越广泛,三相笼型异步电动机的操作系统是一个非常庞大而复杂的系统,它不仅为现代化工业、家庭生活和办公自动化等一系列应用提供基本操作平台,而且能提供多种应用服务,使人们的生活质量有了大幅度的提高,摆脱了人力劳作的模式。
三相异步同步电机控制原理
三相异步同步电机控制原理一、电机结构与工作原理三相异步同步电机是一种常用的交流电动机,其结构主要包括定子和转子两部分。
定子通常由铁芯、绕组和机座等组成,转子则由铁芯和绕组组成。
定子和转子之间存在空气间隙。
三相异步同步电机的工作原理基于电磁感应定律。
当三相电流通过定子绕组时,产生旋转磁场,该磁场与转子相互作用,使转子在旋转方向上旋转。
同步电机的转速与电源频率保持同步,而异步电机的转速则略低于电源频率。
二、同步电机与异步电机的区别1.转速:同步电机的转速与电源频率保持同步,而异步电机的转速则略低于电源频率。
2.结构:同步电机结构较为复杂,需要引入励磁系统来产生磁场,而异步电机结构相对简单,无需励磁系统。
3.性能:同步电机的控制精度较高,可用于高精度控制系统,而异步电机则适用于一般工业应用。
三、电机控制方法1.直接启动控制:通过直接连接电源和电机来启动电机,实现简单控制。
2.变频控制:通过改变电源频率来控制电机转速,实现调速和节能控制。
3.矢量控制:通过控制电机的电流和电压来实现高精度控制,适用于高要求应用场景。
4.伺服控制:通过位置、速度和力矩等传感器实现闭环控制,适用于高精度、高响应的应用场景。
四、控制器设计控制器是三相异步同步电机控制的核心部分,需要根据具体应用场景选择合适的控制器。
常用的控制器包括PLC、DSP、单片机等。
控制器设计需要考虑控制精度、响应速度、可靠性等因素。
五、转子位置检测与控制对于同步电机而言,转子位置是实现精确控制的关键参数之一。
通常采用位置传感器来检测转子位置,如光电编码器、旋转变压器等。
控制器根据位置传感器输出的信号来控制电机的转速和转向。
六、速度控制与调节速度控制是电机控制的重要环节之一。
通过改变电源频率或电机的输入电压来实现调速。
常用的调速方法包括PWM(脉冲宽度调制)调速、V/f控制等。
同时,还可以通过引入反馈控制系统来实现速度的精确调节。
七、启动与停车控制电机的启动和停车控制是电机控制的基本环节之一。
面试中常见的电动机知识大全
电动机的基本知识电动机的工作原理:电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。
因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。
三相异步电机是感应电机,定子通入电流以后,部分磁通穿过短路环,并在其中产生感应电流。
短路环中的电流阻碍磁通的变化,致使有短路环部分和没有短路环部分产生的磁通有了相位差,从而形成旋转磁场。
通电启动后,转子绕组因与磁场间存在着相对运动而感生电动势和电流,即旋转磁场与转子存在相对转速,并与磁场相互作用产生电磁转矩,使转子转起来,实现能量变换。
电动机的分类:1.按工作电源分类根据电动机工作电源的不同,可分为直流电动机和交流电动机。
其中交流电动机还分为单相电动机和三相电动机。
2.按结构及工作原理分类根据电动机按结构及工作原理的不同,可分为直流电动机,异步电动机和同步电动机。
3.同步电动机还可分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机。
4.异步电动机可分为感应电动机和交流换向器电动机。
感应电动机又分为三相异步电动机、单相异步电动机和罩极异步电动机等。
交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机。
4.直流电动机按结构及工作原理可分为无刷直流电动机和有刷直流电动机。
有刷直流电动机可分为永磁直流电动机和电磁直流电动机。
电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。
永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
5.按起动与运行方式分类根据电动机按起动与运行方式不同,可分为电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。
6.按用途分类可分为驱动用电动机和控制用电动机。
驱动用电动机又分为电动工具(包括钻孔、抛光、磨光、开槽、切割、扩孔等工具)用电动机、家电(包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等)用电动机及其它通用小型机械设备(包括各种小型机床、小型机械、医疗器械、电子仪器等)用电动机。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三相电机七种调速方式
一、变极对数调速方法
这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的,特点如下:
具有较硬的机械特性,稳定性良好;
无转差损耗,效率高;
接线简单、控制方便、价格低;
有级调速,级差较大,不能获得平滑调速;
可以与调压调速、电磁转差离合器配合使用,获得较高效率的平滑调速特性。
本方法适用于不需要无级调速的生产机械,如金属切削机床、升降机、起重设备、风机、水泵等。
二、变频调速方法
变频调速是改变电动机定子电源的频率,从而改变其同步转速的调速方法。
变频调速系统主要设备是提供变频电源的变频器,变频器可分成交流-直流-交流变频器和交流-交流变频器两大类,目前国内大都使用交-直-交变频器。
其特点:
效率高,调速过程中没有附加损耗;
应用范围广,可用于笼型异步电动机;
调速范围大,特性硬,精度高;
技术复杂,造价高,维护检修困难。
本方法适用于要求精度高、调速性能较好场合。
三、串级调速方法
串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差,达到调速的目的。
大部分转差功率被串入的附加电势所吸收,再利用产生附加的装置,把吸收的转差功率返回电网或转换能量加以利用。
根据转差功率吸收利用方式,串级调速可分为电机串级调速、机械串级调速及晶闸管串级调速形式,多采用晶闸管串级调速,其特点为:可将调速过程中的转差损耗回馈到电网或生产机械上,效率较高;
装置容量与调速范围成正比,投资省,适用于调速范围在额定转速70-90的生产机械上;
调速装置故障时可以切换至全速运行,避免停产;
晶闸管串级调速功率因数偏低,谐波影响较大。
本方法适合于风机、水泵及轧钢机、矿井提升机、挤压机上使用。
四、绕线式电动机转子串电阻调速方法
绕线式异步电动机转子串入附加电阻,使电动机的转差率加大,电动机在较低的转速下运行。
串入的电阻越大,电动机的转速越低。
此方法设备简单,控制方便,但转差功率以发热的形式消耗在电阻上。
属有级调速,机械特性较软。
五、定子调压调速方法
当改变电动机的定子电压时,可以得到一组不同的机械特性曲线,从而获得不同转速。
由于电动机的转矩与电压平方成正比,因此最大转矩下降很多,其调速范围较小,使一般笼型电动机难以应用。
为了扩大调速范围,调压调速应采用转子电阻值大的笼型电动机,如专供调压调速用的力矩电动机,或者在绕线式电动机上串联频敏电阻。
为了扩大稳定运行范围,当调速在2:1以上的场合应采用反馈控制以达到自动调节转速目的。
调压调速的主要装置是一个能提供电压变化的电源,目前常用的调压方式有串联饱和电抗器、自耦变压器以及晶闸管调压等几种。
晶闸管调压方式为最佳。
调压调速的特点:调压调速线路简单,易实现自动控制;
调压过程中转差功率以发热形式消耗在转子电阻中,效率较低。
调压调速一般适用于100KW以下的生产机械。
六、电磁调速电动机调速方法
电磁调速电动机由笼型电动机、电磁转差离合器和直流励磁电源(控制器)三部分组成。
直流励磁电源功率较小,通常由单相半波或全波晶闸管整流器组成,改变晶闸管的导通角,可以改变励磁电流的大小。
电磁转差离合器由电枢、磁极和励磁绕组三部分组成。
电枢和后者没有机械联系,都能自由转动。
电枢与电动机转子同轴联接称主动部分,由电动机带动;磁极用联轴节与负载轴对接称从动部分。
当电枢与磁极均为静止时,如励磁绕组通以直流,则沿气隙圆周表面将形成若干对N、S极性交替的磁极,其磁通经过电枢。
当电枢随拖动电动机旋转时,由于电枢与磁极间相对运动,因而使电枢感应产生涡流,此涡流与磁通相互作用产生转矩,带动有磁
极的转子按同一方向旋转,但其转速恒低于电枢的转速N1,这是一种转差调速方式,变动转差离合器的直流励磁电流,便可改变离合器的输出转矩和转速。
电磁调速电动机的调速特点:
装置结构及控制线路简单、运行可靠、维修方便;
调速平滑、无级调速;
对电网无谐影响;
速度失大、效率低。
本方法适用于中、小功率,要求平滑动、短时低速运行的生产机械。
七、液力耦合器调速方法
液力耦合器是一种液力传动装置,一般由泵轮和涡轮组成,它们统称工作轮,放在密封壳体中。
壳中充入一定量的工作液体,当泵轮在原动机带动下旋转时,处于其中的液体受叶片推动而旋转,在离心力作用下沿着泵轮外环进入涡轮时,就在同一转向上给涡轮叶片以推力,使其带动生产机械运转。
液力耦合器的动力转输能力与壳内相对充液量的大小是一致的。
在工作过程中,改变充液率就可以改变耦合器的涡轮转速,作到无级调速,其特点为:功率适应范围大,可满足从几十千瓦至数千千瓦不同功率的需要;
结构简单,工作可靠,使用及维修方便,且造价低;
尺寸小,能容大;
控制调节方便,容易实现自动控制。
本方法适用于风机、水泵的调速。
