3T电动单梁桥式起重机3T电动单梁桥式起重机技术要求3T电动单梁桥式起重机技术要求一、总则1.1本技术要求仅提供有限的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的详细条文，卖方的产品应保证符合有关国家行业技术规范和标准以及买方提供的技术资料的要求。

1.2 卖方对起重机的工艺性和整体性负责，对整机的完整性和安全性、可靠性、先进性负责；卖方不得以任何形式将本设备转包第三方（外购件除外），否则由此所产生的一切影响和损失由卖方承担。

二、供货范围2.1 供货设备序号设备名称规格型号数量（台/套）交货期交货地点备注1 电动单梁起重机（含集电器）Gn=3t，Lk=13.5m，H=9m1 合同签订后一个月张家港联合铜业有限公司手柄加遥控2.2 卖方负责将设备运送至买方指定的交货地点，并由卖方负责卸货、安装、调试，在运输过程中的费用和设备卸货、安装时的吊车费用也由卖方承担。

在卖方调试完成经张家港特检院验收合格后，原轨道上旧行车（报废行车）由卖方负责拆卸并送至买方厂区内指定放置区域。

2.3 其他主要零、部件和备品备件清单（含制作图纸）以及随机技术资料。

三、设计制造执行的主要标准GB3811 《起重机设计规范》GB6067 《起重机安全规程》GB/T14405 《通用桥式起重机》GB5905 《起重机试验规范和程序》GB12602-90 《起重机械超载保护装置安全技术规范》GB10183 《桥式和门式起重机制造及轨道安装公差》GB/T8618-96 《圆股钢丝绳》GB/T985-1998 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸》GB986 《埋弧焊焊坡口的基本形式和尺寸》GB3323-87 《钢融化焊对接接头射线照相和质量分级》JB1152-81 《锅炉和钢制压力容器对接焊缝超声波控伤》JB4315 《起重电控设备》BG/T8923-98 《涂装前表面锈蚀等级》GB9286 《色漆和清漆膜的划格试验》JB2299 《矿山、工程起重运输机制产品涂漆颜色和安全》JB2759 《机电产品通用技术》GB5972-85 《起重机专用钢丝绳检验和报废实用规范》GB7592-87 《通用桥架起重机限界尺寸》JB/T53442-94 《通用桥式起重机产品质量分等》GB/T10051-1998 《起重吊钩》GB6333-92 《电力液压块式制动器》ZBJ80007.1-80007.3-87 《起重机用铸造卷筒》JBJ80006.1-80006.2-87 《起重机用铸造滑轮》JB/T6392.1-6392.2-92 《起重机车轮》JB3242-3242-83 《十字轴式方向联轴器》GB5973-5976-86 《钢丝绳夹》GBJ17-88 《钢结构设计规范》GB497-85 《低压电器基本标准》ZBK26008 《系列起重及冶金用绕现转子三相异步电动机》JBDQ4558-91 《起重机成套电阻器》JBDQ6146-86 《起重机控制台》Q/DQ109-92 《起重机电气设备技术条件》GB50278-98 《起重设备安装工程施工及验收规范》ZBJ1901-1998 《起重机减速器》GB1497-85 《低压电器基本标准》GB191-88 《包装、储运图示标志》上述标准按最新标准执行。

电动单梁桥式起重机安装施工方案

本工程为电动单梁桥式起重机的安装，适用于各种工业厂房、仓库等场所。

本次安装的起重机型号为LDA10-23.12A3，起重量为10T，跨度为23.12m，起升高度为9m，地面室操纵。

二、安装施工方案1. 施工准备（1）施工人员：组织一支具备相关经验和技能的施工队伍，包括起重机安装工程师、起重机操作工、电工、焊工等。

（2）施工材料：准备足够的起重机安装配件、工具、安全防护用品等。

（3）施工设备：汽车起重机、叉车、水准仪、接地电阻测试仪、绝缘电阻测试仪、盘尺、游标卡尺等。

2. 安装步骤（1）开箱检验：由甲方代表、监理单位代表、供货单位代表及施工单位代表共同参与进行，确保设备齐全、完好。

（2）基础检查：检查起重机基础，确保符合设计要求，如有问题及时整改。

（3）安装大车轨道：根据基础标高，安装大车轨道，确保轨道水平度、平行度和垂直度符合要求。

（4）安装桥架：将主梁、端梁等桥架部件组装，用汽车起重机将桥架吊装至轨道上，进行固定。

（5）安装起升机构：将起升电动葫芦组装固定在主梁轨道工字钢上，调整起升机构位置，确保其垂直度。

（6）安装司机室：将司机室吊装至桥架上，固定到位。

（7）安装电气设备：安装电气控制系统、电机、电缆等设备，并进行接线。

（8）调试与试运行：对起重机进行调试，确保各项性能指标符合要求。

进行试运行，检查各部件运行是否正常。

3. 质量保证措施（1）严格按照国家相关标准和规范进行安装施工。

（2）选用合格的施工材料和设备。

（3）加强施工过程中的质量控制，确保各项指标符合要求。

（4）对施工人员进行技术交底，提高施工质量。

4. 安全保证措施（1）施工人员必须佩戴安全帽、安全带等防护用品。

（2）施工现场设置警示标志，确保施工安全。

（3）严格执行操作规程，确保吊装作业安全。

（4）定期对起重机进行检查、维护，确保设备安全运行。

三、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。

四、验收标准按照《起重设备安装工程施工及验收规范》GB50278-2010等相关标准进行验收，确保起重机安装质量符合要求。

电动单梁桥式起重机操作规程（3篇）

电动单梁桥式起重机操作规程1. 安全操作要求1.1 在操作起重机前，必须仔细阅读并理解本操作规程，熟悉起重机的结构和工作原理，并接受相关的培训。

1.2 操作人员必须持有相应的起重机操作证书，并且应该经常参加相关的培训和考核。

1.3 在操作起重机前，应仔细检查起重机的工作状态，确认其安全性能和运行正常。

1.4 在操作起重机时，必须严格遵守相关的操作规程，并且严禁违反操作规程进行操作。

1.5 操作起重机时，要保持高度集中注意力，不得分心或者随意行动。

1.6 操作人员在操作过程中，必须注意沟通协调，严禁与其他人员进行嬉戏、恶作剧或者乱动设备。

1.7 操作人员在操作过程中，必须穿着符合安全要求的个人防护装备，如安全帽、工作服、防护鞋等。

2. 操作流程2.1 准备工作2.1.1 操作人员应事先了解起重机的使用情况和工作要求，熟悉起重机的操作面板和控制装置。

2.1.2 检查起重机的工作状态，确认其安全性能和运行正常。

2.1.3 确认起重机的起重高度和起重重量，以及起重物的特性和要求。

2.1.4 清理起重机周围的工作环境，保持道路畅通、无杂物和其他障碍物。

2.2 启动操作2.2.1 操作人员确认起重机的停止位置，并向周围的人员发出警告信号。

2.2.2 按下起重机的启动按钮，启动起重机的电机。

2.2.3 在起重机启动后，仔细观察起重机的运行状况，确保其运行正常。

2.3 起升操作2.3.1 操作人员通过操作面板或者控制装置，控制起重机进行起升操作。

2.3.2 在起升操作过程中，要保持起重机的运动平稳，并且要确保起重物在起升过程中不会晃动。

2.4 行走操作2.4.1 操作人员通过操作面板或者控制装置，控制起重机进行行走操作。

2.4.2 在行走操作过程中，要控制起重机的行走速度和方向，并且要遵守相关的交通规则和安全标志。

2.5 倾斜操作2.5.1 如果起重机配备了倾斜机构，操作人员可以通过操作面板或者控制装置，控制起重机进行倾斜操作。

单梁桥式起重机设计

概述1.1桥式起重机的特点起重机是具有起重吊钩或其它取物装置在空间内容实现垂直升降和水平运移重物的起重机械。

LD型电动单梁桥式起重机为一般用途的起重机用于机械制造、装配、仓库等场所（此次设计的是用于机修车间）。

是一种有轨运行的轻小型起重机，适用于额定起0.5～5.0 吨,适用跨度4.5～16.5米，工作环境温度在-35℃～35℃范围内，LD型电动单梁桥式起重机不适于用来调运熔化金属﹑赤热金属、易燃品及其危险物品，也不适用于具有酸性或其它有腐蚀性化学气体的车间。

1.2桥式起重机工作方式和结构特点主要特点是：结构简单、重量轻、对厂房的负荷小、建筑高度小、耗电少。

主梁与端梁采用螺栓连接、拆装、运输和储存方便，补充备件方便、轮压小、工艺性好，适合采用自动焊接和流水作业加工，安装快，维修方便。

缺点是起重量不大。

工作方式是：它安装在产房高出两侧的吊车梁上，整机可在吊车梁上铺设的轨道上横向行驶，起重小车沿小车轨道行驶（横向）。

吊钩做升降运动，即与CD1型（或MD1）的电动葫芦配套使用完成重物的升降、平移等人们难以做到的需要。

1.3单梁桥式起重机发展趋势随着科学的进步和工业发展更的需要，现代起重机械发展迅速，人们已制出种类繁多的起重机械和设备，在国民经济各个部门起着重要作用。

如一个较大的港口要装备几千台起重机械；一个大型钢铁联合企业要装备几千台起重机械。

据统计，我国在铁路、机械制造业、建筑业、石油化工、电站、林业、商业等各行各业都装备着大量的起重机械设备。

不仅如此，在食品加工、服务行业、旅游行业、医疗卫生也都大量的使用者起重机械。

现代化的起重吊装技术，已经不是单纯的减轻体力劳动强度的手段，而是现代化生产不可缺少的组成部分。

根据生产系统的需要，应及时、迅速，有节奏地将原材料、零部件吊装到指定的公益岗位上去，否则现代化生产就不可能实现。

实践证明：在某些关键岗位上增加一两台起重设备，劳动生产效率就会成倍的增长。

世界各工业发达国家十分重视物料吊装搬运系统的投资。

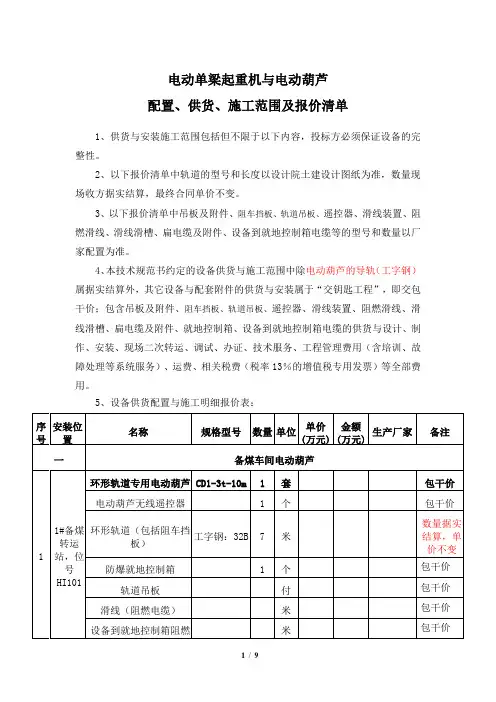

电动单梁起重机与电动葫芦配置、供货、施工范围及报价清单

电动单梁起重机与电动葫芦
配置、供货、施工范围及报价清单
1、供货与安装施工范围包括但不限于以下内容，投标方必须保证设备的完整性。

2、以下报价清单中轨道的型号和长度以设计院土建设计图纸为准，数量现场收方据实结算，最终合同单价不变。

3、以下报价清单中吊板及附件、阻车挡板、轨道吊板、遥控器、滑线装置、阻燃滑线、滑线滑槽、扁电缆及附件、设备到就地控制箱电缆等的型号和数量以厂家配置为准。

4、本技术规范书约定的设备供货与施工范围中除电动葫芦的导轨（工字钢）属据实结算外，其它设备与配套附件的供货与安装属于“交钥匙工程”，即交包干价；包含吊板及附件、阻车挡板、轨道吊板、遥控器、滑线装置、阻燃滑线、滑线滑槽、扁电缆及附件、就地控制箱、设备到就地控制箱电缆的供货与设计、制作、安装、现场二次转运、调试、办证、技术服务、工程管理费用（含培训、故障处理等系统服务）、运费、相关税费（税率13％的增值税专用发票）等全部费用。

5、设备供货配置与施工明细报价表：。

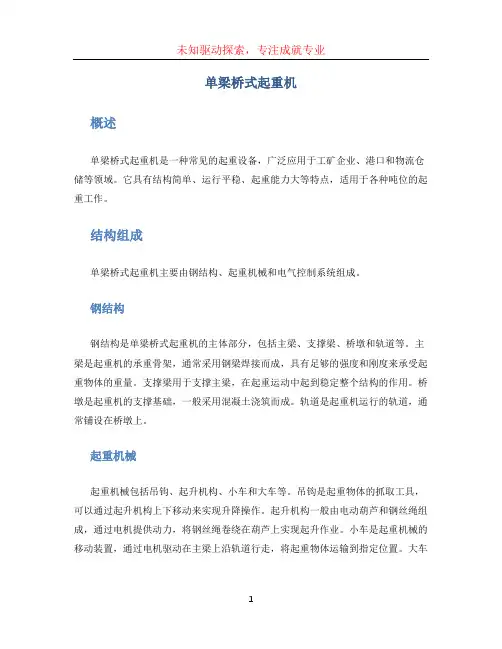

单梁桥式起重机

单梁桥式起重机概述单梁桥式起重机是一种常见的起重设备，广泛应用于工矿企业、港口和物流仓储等领域。

它具有结构简单、运行平稳、起重能力大等特点，适用于各种吨位的起重工作。

结构组成单梁桥式起重机主要由钢结构、起重机械和电气控制系统组成。

钢结构钢结构是单梁桥式起重机的主体部分，包括主梁、支撑梁、桥墩和轨道等。

主梁是起重机的承重骨架，通常采用钢梁焊接而成，具有足够的强度和刚度来承受起重物体的重量。

支撑梁用于支撑主梁，在起重运动中起到稳定整个结构的作用。

桥墩是起重机的支撑基础，一般采用混凝土浇筑而成。

轨道是起重机运行的轨道，通常铺设在桥墩上。

起重机械起重机械包括吊钩、起升机构、小车和大车等。

吊钩是起重物体的抓取工具，可以通过起升机构上下移动来实现升降操作。

起升机构一般由电动葫芦和钢丝绳组成，通过电机提供动力，将钢丝绳卷绕在葫芦上实现起升作业。

小车是起重机械的移动装置，通过电机驱动在主梁上沿轨道行走，将起重物体运输到指定位置。

大车是起重机械的水平移动装置，通过电机驱动在主梁上横向移动，调整起重物体的位置。

电气控制系统电气控制系统是单梁桥式起重机的核心，包括主控制柜、操作台和电气元件等。

主控制柜是起重机的控制中心，负责控制起重机械的各项运动。

操作台是操作人员进行起重控制的地方，通过按钮和控制杆等操作元件实现对起重机械的控制。

电气元件包括断路器、接触器、继电器等，用于实现各项电气保护和控制功能。

工作原理单梁桥式起重机的工作原理是通过电动机驱动起重机械完成起升、行走和横向移动等动作。

具体工作流程如下：1.启动电动机，使起重机械开始工作。

2.操作人员通过操作台上的按钮或控制杆，控制起重机械的各项运动。

3.电动机驱动小车在主梁上沿轨道行走，将起重物体运输到指定位置。

4.电动机驱动大车在主梁上横向移动，调整起重物体的位置。

5.电动机通过起升机构实现起重物体的升降操作，完成起重任务。

6.完成起重任务后，停止电动机运行，起重机械停止工作。

电动单梁吊车参数

2.6~3.2 4.8~5.7 4.3~5.4 10~12.3
31.1~33 33~34.8 38~40.2 41.5~43.9 41.3~43.1 44.8~46.7 48.6~50.7 50.8~52.9 54.3~57.7 60.4~63.1 10.1~12.1 14.2~16
2
10.4~14 16.6~19.3
6.3
13.5~17 19.5~22.5 741~791 300 2500 4.9~5.7 841~891 300 3000 6.5~7.3 7.5~11 651 300 2000 3.8~4.6 7~8.9
8
13.5~17 19.5~22.5 751 300 2500 5.2~6.6 851~951 300 3000 7.7~8.8
起重机总重（ t ）最大轮压 ( KN ) Pmax 最小轮压（KN）Pmin 竖向荷载标准值（KN）横向水平荷载（KN）纵向水平荷载（KN）
9.3~10.4 12.1~14.6 15.9~17.2 15.3~17.4 18.5~20.1 22.4~23.8
Pmin=( G + Q)g/2 - Pmax
0.42
3.5~4.9 5.6~8 Pmin : 行车最小轮压 Pmax：行车最大轮压为最大轮压 0.78 1.2
[其设计值
作用在一侧轨道上
主板 2 类容许应力幅（ N/mm2 ) 筋板 5 类欠载等效系数
144 90
重级硬钩为 1.0
144 90
重级
144 90
软钩为 0.8 Q：起重荷载量
G：吊车总重 t 1.2
Q：额顶起重量
g：重力加速度 9.81m/s 2.3
为最大轮压

LX型电动单梁悬挂起重机技术规格书2013.03.20

LX型电动单梁悬挂起重机技术规格书1 工程概述1.1工程名称：天然气液化工程1.2 业主单位:张家口国储液化天然气有限公司2、技术规范书2.1设备名称:LX型电动单梁悬挂起重机（不含电动葫芦）1、设备位号： 450-52、型号： LX3、起重量： 3T4、运行速度： 20m/min5、工作级别: A3~A46、材质：厂家按照行业标准执行7、订货数量：1（套）8、控制形式：自带控制柜9、安装方式：室内10、安装条件：见附图特别说明:由于业主已采购了一台CD3-9D型电动葫芦,因此本LX单梁吊车不再配套电动葫芦。

2.2施工、建造及调试除不属于供方的工作外，设计文件和国家规范要求的所有采办、运输、制造、建造、安装、组装焊接、施工等工作内容，和/或按照惯例应包括的工作均属供方的工作范围，达到联合试运和业主接收要求。

供方应按照设计文件要求和国家现行最新的有关规范、标准、规则、法规、规定、准则、条律、条令的规定完成所有工作。

3 执行标准、质量控制、质保体系3.1执行标准《电动悬挂起重机》 JB/T2603-20083.2质量控制要做到产品在使用过程中确保安全性，性能的优越性，首先，设计上必须是做到结构先进，严格按相关标准、规范去设计，既要确保使用安全性能，又能体现其经济性和合理性。

其次，必须在制造全过程中各个环节严加控制，使得质量得以保障。

通过健全的质量保证体系，对制造全过程设立各个控制环节和控制点，主要为原材料外购件的质量控制、加工工艺控制、焊接质量控制、检验试验过程控制，实行各控制环节责任人员负责制，对质量活动的全过程负责到底，并通过表单、数据的形式记录并作永久性的保存，可实现对每个设备每个环节的质量追溯。

3t×16.5m电动葫芦单梁桥式起重机主梁设计

㈩
面的剪应力校核、主梁１４／跨度处强度校核、主梁刚度校核等校核，可以满足３ｔ起重量、跨度为１．ｍ的强度、刚度等６５
使用要求，为单梁桥式起重机的整机设计成功奠定了坚实的基础。
关键词：起重机；电动葫芦；单梁；主梁中图分类号：Ｔ１文献标识码：Ａ文章编号：１７ — ８１２１）３０００Ｈ２５６２４０（０１０ — ５ — ４
２ｘ０５５７５（０２０）０５．ｘ３￣１．＋４－￣．￣．５２
—
：
１．２ｃ１８ｍ３
２０Ｘ５（０２Ｏ５Ｘ．Ｘ．３＋４ — Ｘ．０５１５
同理，＝．２ｃ；Ｙ＝６ｍ。８９２ｍ￣１ｃ
㈩
单梁电动葫芦桥式起重机一般采用工字钢作
某工厂根据厂房和实际需要，要求设计一电动葫芦单梁桥式起重机，由于主梁是单梁桥式起
为电动葫芦的运行轨道，电动葫芦沿工字钢的下翼缘运行。在满足强度、刚度、稳定性的前提下，小跨度的只用一根工字钢作主梁，只用于起重不大于５ｋ０Ｎ，跨度不大于１ｍ的情况。为保证主ｌ梁的整体稳定性并提高其水平刚度，主梁于端梁之间应设隅支撑，必要时设水平桁架，主梁和端梁采用焊接连接。大跨度的主梁采用型钢组合梁
或者钢板与工字钢构成的组合梁。目前常用的主梁截面形式如图１所示。

电动单梁起重机技术规范书

电动单梁起重机技术规范书电动单梁起重机技术规范书编制：会签(电控)：校核：审核：审定：项目负责人：2015年11月目录1 总则 02 工程概况 03 技术要求 (3)4 供货范围 (5)5 技术资料和交付进度 (6)6 技术服务 (7)7 设备验收及贮存 (8)8 设备包装、运输及标志 (8)1 总则1.1 本技术规范书是用于湖北宜昌##有限公司新建厂房项目的单梁起重机，它包括了功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节明确规定，也未充分引述有关标准和规范的条文，卖方应保证所提供的设备中所涉及的系统材料、公差尺寸及有关机械工业设计制造标准和要求。

1.3 签订合同后，因技术规范标准和规程发生变化，招标方有权以书面形式提出补充要求，具体项目由招、投标双方共同商定。

1.4 本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，应按高标准执行。

2 工程概况本工程位于湖北省枝江市工业园区。

2.1 厂址条件设备安装地点湖北省枝江市##有限公司。

2.2 气象条件仙桃市位于湖北省中部、江汉平原腹地。

参照宜昌地区气象资料，参数如下：供暖室外计算温度： -0.5℃冬季通风室外计算温度： 3.5℃冬季空调室外计算温度： -2.4℃冬季空调室外计算相对湿度： 74%夏季空调室外计算干球温度： 34.5℃夏季空调室外计算湿球温度： 28.2℃夏季通风室外计算温度： 31.0℃夏季通风室外计算相对湿度： 70%夏季空调室外计算日平均温度： 31.0℃夏季最多风向及频率： N 19%冬季最多风向及频率： N 26%室外平均风速：夏季3.6m/s 冬季4.4m/s最大冻土深度： 6cm大气压力：冬季1018.7hPa 夏季997.5hPa 极端最高/最低温度： 38.6℃/-15.3℃日平均温度≤5°C的天数：54天。

2.3.2主要技术参数（1）名称：LD-A型电动单梁起重机台数：1台额定起重量： 3t使用地点：操纵方式：地操起升高度：9 m跨度：31.5米轨道：P38 （车间长度60m）起升速度：8m/min小车运行速度：30m/min大车运行速度：30m/min防护等级：IP65绝缘等级：F产品总重：t（2）名称：LD-A型电动单梁起重机台数：1台额定起重量： 3t使用地点：操纵方式：地操起升高度：9 m跨度：19.5米轨道：P38 （车间长度18m）起升速度：8m/min小车运行速度：30m/min大车运行速度：30m/min防护等级：IP65绝缘等级：F产品总重：t（3）名称：LD-A型电动单梁起重机台数：1台额定起重量： 3t使用地点：操纵方式：地操起升高度：9 m跨度：19.5米轨道：P38 （车间长度24m）起升速度：8m/min小车运行速度：30m/min大车运行速度：30m/min防护等级：IP65绝缘等级：F产品总重：t（4）名称：LB型防暴电动单梁起重机台数：1台额定起重量： 3t使用地点：操纵方式：地操起升高度：9 m跨度：10.5米轨道：P38 （车间长度18m）起升电动机型号：（防爆）起升速度：8m/min小车运行电动机：（防爆）运行速度：30m/min大车运行电动机：（防爆）运行速度：30m/min防护等级：IP65绝缘等级：F产品总重：t3 技术要求3.1设备性能要求“啃轨”现象。

起重机规则与标准简介标准

起重机规则与标准简介标准一、起重机1、起重机械定义：起重机是指在必定范围内垂直提高和水平搬运重物的多动作起重机械起重机械，是指用于垂直起落或许垂直起落并水平挪动重物的机电设备，其范围规定为额定起重量大于或许等于0.5t 的起落机；额定起重量大于或许等于 3t（或额定起重力矩大于或许等于 40t ·m 的塔式起重机，或生产率大于或许等于300t/h 的装卸桥），且提高升度大于或许等于2m 的起重机；层数大于或许等于 2 层的机械式泊车设备。

（特种设备安全督查条例（国务院令2014年第 114 号）中对起重机械做出明确立义）依据国家质检总局公布的《特种设备目录》，起重机械分为：桥式起重机、门式起重机、塔式起重机、流动式起重机、门座式起重机、起落机、缆索式起重机、桅杆式起重机、机械式泊车设备。

二、起重机有关标准及技术规范1、标准序标准号标准名称实行日期公布单位国别状态号1 FEM-1998 欧洲起重机械设计规范1998 欧盟在用2 GB/T 3811-2008 起重机设计规范2008-11-01 中国在用3 GB 28755-2012 简略起落机安全规程2013-02-01 中国在用4 JB/T 3695-2008电动葫芦桥式起重机2008-11-01中国在用5 JB/T 5663-2008 电动葫芦门式起重机2008-11-01 中国在用6 GB 5144-2006 塔式起重机安全规程2007-10-01 中国在用7 JB/T 1306-2008 电动单梁起重机2008-11-01 中国在用8 JB/T 2603-2008 电动悬挂起重机2008-11-01 中国在用9 JB 8716-1998 汽车起重机和轮胎起重机安1998-07-01 中国在用全规程10 JB/T 9738-2000 汽车起重机和轮胎起重机技中国在用术要求2000-10-0111 JG/T 5055-1994 履带起重机安全规程1995-07-01 中国在用12 JB/T 9008.2-2004 钢丝绳电动葫芦第 2 部分 : 试中国在用验方法2005-04-0113 GB 19154-2003 擦窗机2003-11-01 中国在用14 GB/T 16905-1997 集装箱正面吊运起重机试验1998-02-01 中国在用方法15 JB/T 5317-2007 环链电动葫芦2008-03-01 中国在用16 JG/T 5099-1998 高空作业机械安全规则1998-12-01 中国在用17 GB/T 3811-2008 起重机设计规范2008-11-01 中国在用18 GB 12602-2009 起重机械超载保护装置2010-01-01 中国在用19 JB/T 7688.1-2008 冶金起重机技术条件第 1 部中国在用分 : 通用要求2008-11-0120 JB/T 7688.2-2008 冶金起重机技术条件第 2 部中国在用分 : 料箱起重机2008-11-0121 JB/T 7688.3-2008 冶金起重机技术条件第 3 部中国在用分 : 锻造起重机2008-11-0122 JB/T 7688.6-2008 冶金起重机技术条件第 6 部中国在用分 : 淬火起重机2008-11-0123 JB/T 7688.7-2008 冶金起重机技术条件第 7 部中国在用分 : 料耙起重机2008-11-01总则25 GB 17907-2010 机械式泊车设备通用安全要2011-12-01 中国在用求26 GB/T 起重机安全使用第 1 部2010-01-01 中国在用23723.1-2009 分：总则27 GB/T 起重机安全使用第 3 部分：2011-02-01 中国在用23723.3-2010 塔式起重机28 GB/T起重机检查第 1 部分：总则2010-01-01 中国在用23724.1-200929 GB/T 起重机检查第 3 部分：塔式2011-02-01 中国在用23724.3-2010 起重机中华人民共和国国30 GB/T 18439-2001 港口起重机稳固性基本要求2002-04-01 家质量监中国在用督查验检疫总局31 GB/T 783-2013 起重机械基本型的最大起重2014-03-01国家质检中国在用量系列总局32 GB/T 5031-2008 塔式起重机2009-02-01 中国在用33 JB/T 6392-2008 起重机车轮2008-11-01 国家发改中国在用委34 JB/T 8909-2013 简略起落类机械式泊车设备2014-07-01 中国在用35 JB/T 8910-2013 起落横移类机械式泊车设备2014-07-01 中国在用36 GB/T 30561-2014 起重机刚性桥式和门式起2014-12-01 中国在用重机37 GB 30584-2014 起重机臂架用无缝钢管2015-04-01 中国在用38 GB/T 30027-2013 起重用短环链 VH 级手动链式2014-03-01 中国在用葫芦用高精度链39 GB/T 30026-2013 起重用短环链 TH 级手动链式2014-03-01 中国在用葫芦用高精度链40 GB/T 起重机通道及安全防备设备2010-07-01 中国在用24818.5-2009 第 5 部分 : 桥式和门式起重机41 GB/T 起重机对机构的要求第 5 部2010-07-01 中国在用24809.5-2009 分：桥式和门式起重机桥式和门式起重机43 GB/T 30025-2013 起重机起重机及其零件质量2014-03-01 中国在用的丈量44 GB/T 30024-2013 起重机金属构造能力考证2014-03-01 中国在用45 GB/T 30023-2013 起重机可用性术语2014-03-01 中国在用46 JB/T 10546-2014 汽车专用起落机2014-10-01 中国在用47 GB/T 28756-2012 缆索起重机2013-02-01 中国在用48 无特种设备查验检测人员执业2010-07-06 中国在用注册管理方法中华人民49 JB/T 9008.1 钢丝绳电动葫芦第 1 部分 : 型共和国工中国在用式与基本参数、技术条件2014-10-01业和信息化部50 JB/T 9229-2013 剪叉式起落工作平台2014-07-01 中国在用51 GB/T 14405-2011 通用桥式起重机2011-12-01 中国在用52 GB50256 电气装置安装工程起重机电2015-08-01 中国在用气装置施工及查收规范传动用短节距精细滚子链、套质检总局53 GB/T 1243-2006 2007-05-01 标准化管中国在用筒链、附件和链轮理委员会中华人民共和国国54 JB 6406-2006 电力液压鼓式制动器2007-02-01 家发展和中国在用改革委员会GB/T起重机械用电动机能效测试55 方法第 2 部分 :YZR/YZ 系列2014-01-01 中国在用29562.2-2013三相异步电动机GB/T 起重机械用电动机能效测试56 方法第 1 部分 :YZP 系列变频2014-01-01 中国在用29562.1-2013调速三相异步电动机57 GB10055-2007 施工起落机安全规程2007-10-01 中国在用58 GBT14406-2011 - 通用门式起重机2011-12-01 中国在用59 GB/T5972-2016 起重机钢丝绳养护、保护、2016-6-6 中国在用查验和报废60 GBT19683-2005 轨道式集装箱门式起重机2005-08-01 中国在用GB/T 起重机械用电动机能效测试61 方法第 3 部分 : 锥形转子三相2014-01-01 中国在用29562.3-2013异步电动机62 JB/T 8907-2013 绝缘桥式起重机2013-09-01 中国在用63 JB/T 5897-2014 防爆桥式起重机2014-10-01 中国在用64 GB/T 起重机安全使用第 4 部分：2011-02-01 中国在用23723.4-2010 臂架起重机65 GB/T 起重机司机室第 1 部分 : 总2007-01-01 中国在用20303.1-2006 则66 GB/T 起重机司机室第 2 部分 : 流2007-01-01 中国在用20303.2-2006 动式起重机67 GB/T 起重机司机室第 3 部分 : 塔2007-01-01 中国在用20303.3-2006 式起重机68 GB/T 起重机司机室第 4 部分：臂2007-01-01 中国在用20303.4-2006 架起重机69 GB/T 起重机司机室第 5 部分 : 桥2007-01-01 中国在用20303.5-2006 式和门式起重机70 DB33/T 834-2011 起重机械保护养护管理规范2011-08-26 中国在用71 GB 26469-2011 架桥机安全规程2012-04-01 中国在用72 GB/T 26476-2011 机械式泊车设备 . 术语2011-12-01 中国在用73 GB/T 26559-2011 机械式泊车设备分类2011-12-01 中国在用74 JG/T 5006-1992 桩架技术条件1993-03-01 中国在用75 JB/T 7688.5-2012 冶金起重机技术条件第 5 部2012-11-01 中国在用分：锻造起重机76 GB/T 1955-2008 建筑卷扬机2009-02-01 中国在用77 GB/T 起重吊钩第 1 部分：力学性2011-06-01 中国在用10051.1-2010 能、起重量、应力及资料78 GB/T 起重吊钩第 2 部分：锻造吊2011-06-01 中国在用10051.2-2010 钩技术条件79 GB/T 起重吊钩第 3 部分：锻造吊2011-06-01 中国在用10051.3-2010 钩使用检查80 GB/T 起重吊钩第 5 部分：直柄单2011-06-01 中国在用10051.5-2010 钩81 GB/T 14406-2011 通用门式起重机2011-12-01 中国在用82 GB/T 14743-2009 港口轮胎起重机2010-03-01 中国在用83 GB/T 14783-2009 轮胎式集装箱门式起重机2009-12-20 中国在用84 GB/T 15361-2009 岸边集装箱起重机2010-01-01 中国在用85 GB/T 17495-2009 港口门座起重机2010-03-01 中国在用86 GB/T 17992-2008 集装箱正面吊运起重机安全2008-12-01 中国在用规程87 GB/T 28264-2012 起重机械安全监控管理系统2012-07-01 中国在用88 GB 26557-2011 吊笼有垂直导向的人货两用2012-05-01 中国在用施工起落机89 JT/T 314-2009 港口电动式起重机能源利用2010-04-01 中国在用效率检测方法90 GB/T 起重机车轮及大车和小车轨2011-06-01 中国在用10183.1-2010 道公差第 1 部分：总则91 GB/T 20776-2006 起重机械分类2007-07-01 中国在用92 JB/T 6406-2006 电力液压鼓式制动器2007-02-01 中国在用93 JB/T 7020-2006 电力液压盘式制动器2007-02-01 中国在用94 JB/T 7685-2006 电磁鼓式制动器2007-02-01 中国在用95 GB/T 5905-2011 起重机试验规范和程序2012-06-01 中国在用96 GB/T 10597-2011 卷扬式启闭机2011-12-01 中国在用97 GB/T 14627-2011 液压式启闭机2011-12-01 中国在用98 GB/T 26474-2011 集装箱正面吊运起重机 . 技2011-12-01 中国在用术条件99 GB/T 26475-2011 桥式抓斗卸船机2011-12-01 中国在用100 GB/T 26558-2011 桅杆起重机2011-12-01 中国在用101 GB/T 27545-2011 水平循环类机械式泊车设备2012-05-01 中国在用102 GB/T 27997-2011 造船门式起重机2012-07-01 中国在用103 JB/T 10222-2011 防爆电动葫芦2011-11-01 中国在用104 JIS B8834-2010 起重机 -- 刚度 -- 桥门和龙门2010-03-25 日本在用式起重机105 JB/T 10215-2000 垂直循环类机械式泊车设备2001-01-01 中国在用106 GB/T 22414-2008 起重机速度和时间参数的测2009-04-01 中国在用量107 GB/T 起重机状态监控第 1 部分：2011-02-01 中国在用25196.1-2010 总则108 GB/T 19924-2005 流动式起重机稳固性确实定2006-04-01 中国在用109 GB/T 起重机图形符号第 1 部分：2011-02-01 中国在用25195.1-2010 总则110 GB/T 14560-2011 履带起重机2011-12-01 中国在用112 GB/T 18453-2001 起重机保护手册第 1 部分 :2002-04-01 中国在用总则113 JG/T 5104-1998 桁架式高空作业平台1998-12-01 中国在用114 GB/T 6068-2008 汽车起重机和轮胎起重机试中国在用验规范2009-05-01115 GB/T 21458-2008 流动式起重机额定起重量图中国在用表2008-08-01116 GB/T 起重机械分级第 1 部分 : 总中国在用20863.1-2007 则2007-08-01117 GB/T 21457-2008 起重机和有关设备试验中参中国在用数的丈量精度要求2008-08-01118 GB 28621-2012 安装于现有建筑物中的新电中国在用2013-05-01梯制造与安装安全规范119 JB/T 10219-2011 防爆梁式起重机2011-11-01 中国在用120 GB/T 26470-2011 架桥机通用技术条件2012-04-01 中国在用121 GB 15052-2010 起重机安全标记和危险图形中国在用符号总则2011-12-01122 GB/T 起重吊钩第 11 部分：吊钩螺中国在用10051.11-2010 母防松板2011-06-01GB/T 起重吊钩第 12 部分：吊钩闭123 10051.12-2010 锁装置2011-06-01 中国在用124 JGJ/T 189-2009 建筑起重机械安全评估技术中国在用规程 ( 附条则说明 ) 2010-08-01125 GB/T 27996-2011 全地面起重机2012-07-01 中国在用126 GB/T 26471-2011 塔式起重机 . 安装与拆卸规中国在用则2011-12-01127 GB/T 26473-2011 起重机 . 随车起重机安全要中国在用求2011-12-01128 GB/T 13752-1992 塔式起重机设计规范1993-05-01 中国在用129 GB/T 5972-2009 起重机钢丝绳养护、保护、中国在用安装、查验和报废2010-07-01130 GB/T 6974.2-2010 起重机术语第 2 部分：流动中国在用式起重机2011-02-01131 GB/T 6974.3-2008 起重机术语第 3 部分 : 塔式中国在用起重机2009-02-01132 GB/T 起重机车轮及大车和小车轨中国在用10183.4-20102011-06-01道公差第 4 部分：臂架起重机133 GB/T 29560-2013 门座起重机2014-01-01 中国在用134 GB/T 29561-2013 港口固定式起重机2014-01-01 中国在用135 GB/T 6974.1-2008 起重机术语第 1 部分 : 通用2009-04-01 中国在用术语136 GB/T 6974.5-2008 起重机术语第 5 部分 : 桥式2009-04-01 中国在用和门式起重机137 GB/T 26945-2011 集装箱空箱堆高机2012-02-01 中国在用138 GB/T 30222-2013 起重机械用电力驱动起升机2014-07-01 中国在用构能效测试方法139 GB/T 30223-2013 起重机械用电力驱动运转机2014-07-01 中国在用构能效测试方法140 GB/T 30028-2013 电动葫芦能效测试方法2014-03-01 中国在用141 JB/T 10381-2013 柔性组合式悬挂起重机2013-09-01 工业和信在用中国息化部142 JG/T 5102-1998 套筒油缸式高空作业平台1998-12-01 中国在用货用施工起落机第 2 部分 : 运143 GB 10054.2-2014 载装置不行进人的倾斜式升2014-12-01 中国在用降机2、技术规范TSG起重机械安全技术督查规程 -- 桥式起重机2008-08-01 中3 在用Q0002-2008 国TSG起重机械按期查验规则2009-04-01 中4 在用Q7015-2008 国TSG起重机械安装改造重要维修督查查验规则2009-04-01 中5 在用Q7016-2008 国TSG 特种设备制造、安装、改造、维修质量保证系统2007-10-01 中6基本要求在用Z0004-2007 国TSG特种设备查验检测机构批准规则2004-12-03 中11 在用Z7001-2004 国TSG特种设备查验检测机构判定评审细则2004-12-03 中12 在用Z7002-2004 国13TSG 特种设备查验检测机构质量管理系统要求2004-12-03中在用Z7003-2004 国35TSG 铁路起重机型式试验细则2007-08-01 中在用Q7006-2007 国36TSG 缆索起重机型式试验细则2007-08-01 中在用Q7009-2007 国37 TSG 桅杆起重机型式试验细则 2007-08-01 中在用 Q7010-2007 国 38TSG 机械式泊车设备型式试验细则2006-10-27中在用Q7013-2006 国39TSG 流动式起重机型式试验细则2008-04-30 中在用Q7005-2008 国40 TSG 门式起重机型式试验细则 2007-10-01 中在用 Q7003-2007 国 41TSG 门座起重机型式试验细则2007-10-01中在用Q7007-2007 国42TSG 起重机械安全保护装置型式试验细则2008-06-01 中在用Q7014-2008 国43 TSG 桥式起重机型式试验细则 2007-10-01 中在用 Q7002-2007 国 44 TSG轻小型起重设备型式试验细则2008-04-30中在用Q7012-2008国45TSG 起落机型式试验细则2007-08-01 中在用Q7008-2007 国46TSG 塔式起重机型式试验细则2006-10-27 中在用Q7004-2006 国47 TSG旋臂式起重机型式试验细则2006-10-27中在用Q7011-2006国59TSG 起重机械使用管理规则2010-01-01 中在用Q5001-2009 国57TSG 特种设备制造、安装、改造、维修允许判定评审 2007-10-01中在用Z0005-2007 细则国61TSG 特种设备查验检测机构批准规则2004-12-03 中在用 Z7001-2004 国78 TSG特种设备事故检查办理导则2010-05-01中在用Z0006-2009国。

单梁起重机参数

单梁起重机参数
1. 起重能力：根据需求可自定义，一般在10吨至50吨之间。

2. 跨距：根据实际场地尺寸确定，一般在10米至30米之间。

3. 起升高度：根据需求可自定义，一般在10米至30米之间。

4. 起升速度：可根据需求调节，一般在5米/分钟至20米/分钟之间。

5. 行走速度：可根据需求调节，一般在10米/分钟至40米/分钟之间。

6. 工作级别：一般为A3级或A4级，根据使用环境和工作负载决定。

7. 控制方式：可选择无线遥控、有线遥控或现场手控。

8. 结构形式：通常为钢结构，轻便耐用，但也可根据需求选择其他材质。

9. 电源供应：一般采用三相交流380V供电，也可根据实际情况调整。

10. 安全保护：配备起重限位器、载荷限制器、断电保护装置等安全设施。

以上参数仅供参考，具体参数需要根据实际需求和使用环境进行调整。

请在购买前与制造商进行详细沟通，以确保起重机的性能和安全符合要求。

起重机起吊设施技术规范

卷册检索号37-F2792CB-C13嘉峪关宏晟电热有限责任公司工程2X300MW机组起吊设施技术规范书1 概述1.1嘉峪关宏晟电热有限责任公司新建2 300MW机组，安装两台哈尔滨锅炉厂生产的1025t/h自然循环汽包炉。

除灰空压机房需安装一台3吨电动单梁悬挂桥式起重机；除灰灰浆泵房各需安装一台3吨电动单梁桥式起重机；每台锅炉运转层下需安装一台1吨手动单轨小车用于检修捞渣机头部；灰库库顶需安装一台1吨电动悬臂起重机。

本技术规范书是对该工程上述起吊设施的技术要求作出规定，以下空白部分由投标商填写。

1.2本技术规范书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

供方应保证提供符合本规范书和现行工业标准的优质产品。

1.3如果供方没有以书面方式对本规范书的条文提出异议，那么需方将认为供方提出的产品完全符合本规范书的要求。

1.4在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，供方应遵守这个要求，具体款项内容由供、需双方商定。

1.5本技术规范书所使用的标准，如遇与供方所执行的标准不一致时，按较高的标准执行。

如果本规范书与现行使用的有关国家标准以及部颁标准有明显抵触的条文，供方应及时书面通知需方进行解决。

1.6本技术规范书为订货合同的附件，与合同正文具有同等效力。

2设备规范2.1电动单梁悬挂桥式起重机(空压机房)2.1.1型号：2.1.2起重量：3t2.1.3起升速度：m/min；2.1.4运行速度2.1.4.1 大车：m/min；2.1.4.2 小车：m/min；2.1.5起升高度：5m；2.1.6所配电动机2.1.6.1大车电动机：型号：；数量：；功率：；电压：；2.1.6.2小车电动机型号：；数量：；功率：；电压：；2.1.6.3起升电动机：型号：；数量：；功率：；电压：；2.1.7起重机重量（包括葫芦重）：kg；2.1.8最大轮压：1.8.1在空负荷时的轮压：;1.8.2在额定负荷时最大轮压：；2.1.9碰撞负荷：(1) 大车：；(2) 小车：；2.1.10操纵型式：地面操作。

电动单梁桥式起重机安全操作规程（三篇）

电动单梁桥式起重机安全操作规程电动单梁桥式起重机是一种常见的起重设备，具备高效、安全、可靠的特点。

为了保证起重机的安全操作，制定一系列的操作规程是必要的。

下面是电动单梁桥式起重机的安全操作规程，详细介绍了起重机的操作方法、安全注意事项和事故处理等内容。

一、起重机的操作方法：1. 操作人员应首先熟悉起重机的结构、性能和操作规程，并且必须具备相应的资质证书。

2. 在操作起重机之前，必须进行周围环境的检查，确保没有人员或其他物体存在于起重机的作业范围内。

3. 操作起重机之前，必须检查起重机的各项安全装置是否正常工作。

包括限位器、安全锁、安全绳等。

4. 操作起重机时，应保持清醒状态，不能饮酒或服用药物。

二、起重机的安全注意事项：1. 操作人员应严格按照起重机的额定载荷操作，严禁超载作业。

2. 起重机的操作人员必须具备相应的安全常识，了解各项操作规程和安全注意事项。

3. 在起重机工作时，要随时观察起重机的工作情况，发现异常情况及时停机检修。

4. 在起重机正常工作时，不得擅自调整各项工作参数，如提升速度、行驶速度等。

5. 在起重机作业中，严禁操作人员站在起重物的下方或者在起升过程中接近起重物。

6. 在起重机行驶过程中，严禁超速行驶或者急刹车，以免发生侧翻或者滑动事故。

7. 在起重机工作时，严禁操作人员站在行走轨道上或者在行走过程中接触行走轨道。

8. 在起重机工作结束后，必须进行日常维护保养，检查起重机的各项安全装置是否正常工作。

9. 在天气恶劣或者风力较大的情况下，不得操作起重机，以免发生受损或者事故。

三、起重机事故处理：1. 在起重机发生事故时，操作人员要及时切断电源，停止工作，并向上级报告。

2. 如有人员受伤，应立即进行急救处理，并及时送医院就医。

3. 事故发生后，要及时组织事故调查和处理，以防止事故的二次发生。

电动单梁桥式起重机是一种常见的起重设备，它在工业生产和建筑施工中起到了重要的作用。

为了保证起重机的安全运行，操作人员必须遵守起重机的操作规程和安全注意事项。

1起重机械概述

起重机械基础知识一、定义起重机：用吊钩或其他取物装置吊挂重物，在空间进行升降或运移等循环性作业的机械。

（GB6974.1-2008）起重机械：以间歇、重复工作方式，通过起重吊钩或其他吊具起升、下降，或升降与移动重物的机械设备。

（GB6974.1-86）起重机械：是指用于垂直升降或者垂直升降并水平移动重物的机电设备，其范围规定为额定起重量大于或者等于0.5t的升降机；额定起重量大于或者等于1t，且提升高度大于或者等于2m的起重机和承重形式固定的电动葫芦等。

（《特种设备安全监察条例》）起重机械：是指用于垂直升降或者垂直升降并水平移动重物的机电设备，其范围规定为额定起重量大于或者等于0.5t的升降机；额定起重量大于或者等于3t（或额定起重力矩大于或者等于40t·m的塔式起重机，或生产率大于或者等于300t/h的装卸桥），且提升高度大于或者等于2m的起重机；层数大于或者等于2层的机械式停车设备。

二、应用场所与用途应用场所：广泛应用于工矿企业、港口码头、车站仓库、建筑工地、交通建设、水利建设、航天工业、军用设施建设、电站建设等等各个方面。

用途：垂直升降重物，并可兼使重物作短距离的水平移动，以满足装卸、转载、安装及人员运送等作业要求。

三、主要参数起重量额定起重量：是指起重机能吊起的重物或物料连同可分吊具或属具（如抓斗、电磁吸盘、平衡梁等）质量的总和。

总起重量：是指起重机能吊起的重物或物料，连同可分吊具或长期固定在起重机上的吊具或属具（包括吊钩、滑轮组、其中钢丝绳以及在臂架或起重小车以下的其他起吊物）的质量总和。

有效起重量：是指起重机能吊起的重物或物料的净质量。

跨度：桥架型起重机运行轨道轴线之间的水平距离。

幅度：起重机置于水平场地时，空载吊具垂直中心线至回转中心线之间的水平距离。

起重力矩：幅度与其相应的起吊物品重力的乘积。

起升高度和下降深度：是指起重机水平停机面或运行轨道至吊具允许最高位置的垂直距离。

电动单梁桥式起重机安装方案

电动单梁桥式起重机安装施工方案卫华起重机有限公司二00九年目录一、基本情况 (2)二、起重机吊装的工艺装备和吊装方法 (3)三、起重机械主体设备的安装技术要求 (4)四、桥式起重机安装施工工艺顺序图 (6)五、起重机安装工艺 (7)六、起重机安装负荷试验 (9)七、起重机安装竣工交验 (10)八、起重机安装质量保证措施 (10)九、安全技术保证措施 (10)十、施工进度保证措施 (11)单梁桥式起重机安装施工方案一、基本情况1、贵公司现有单梁桥式起重机台，需安装于车间吊车梁上方的轨道上，车间全长米。

2、起重机结构与技术性能参数：①起重机结构：单梁桥式起重机由主梁和端梁组成的桥架，电动葫芦、司机室、机电设备等组成，整机为箱结构：图2 外形结构图（安装有司机室）②起重机技术性能参数，详见随机文件中起重机技术性能表。

二、起重机吊装的工艺装备和吊装方法1、吊装工艺装备及检验器具根据桥式起重机单件重量及车间安装高度、起重机安装，我公司计划采用汽车起重机为主要吊装设备，汽车起重机起重量分别为一台、叉车起重量3t一台，拖车1台，检6角尺（二级以上）315×20037游标卡尺0.02 mm(0.03 mm) ×0-1000 mm28塞尺29钢丝φ0.49-φ0.52200m10重锤150kg211千分尺0-700 mm112百分表0-10 min113钢丝支架及滑轮22、吊装方法根据起重机使用现场条件和吊装具体要求，我公司确定采用如下步骤安装：①用拖车把主梁、支到车间适当部位，用枕木或垫架临时垫起主梁，把端梁和电动葫芦组装在主梁上，葫芦在跨度中心部位，用塞块或铁丝把葫芦固定；②让汽车起重机停在安装现场选定的位置，支好汽车起重机的支腿，作好吊装准备；③用汽车起重机把单梁落位在轨道上，并在上面重新调整两端梁用螺栓紧固；④吊装附件。

三、起重机械主体设备的安装技术要求序号项目简图允许偏差（mm）1由车轮量出的跨度偏差△S=5但主动轮的跨度值与被动轮的跨度值之差不得大于5mm2装配后主梁上拱度F=（0.9/1000-1.4/1000）S3桥架对角线偏差│E1，E2││E1，E2│≤5对称箱形梁：f≤1/2000S且当起重量≤50t 时只许向走台侧凸曲其它：S≤19.5mm ，f ≤5S＞19.5mm ，f ≤84主梁水平旁弯度（走台和端梁都装上后）四、桥式起重机安装施工工艺顺序图五、起重机安装工艺（一）起重机安装前准备工作1 对运到安装现场的起重机进行开箱检查1.1 设备技术文件是否齐全，文件中应包括：产品合格证明书（一份），安装架设、交工验收与使用维护说明书（一本），安装架设用附加图（一份），使用维修用及易损件附加图（一份）。
