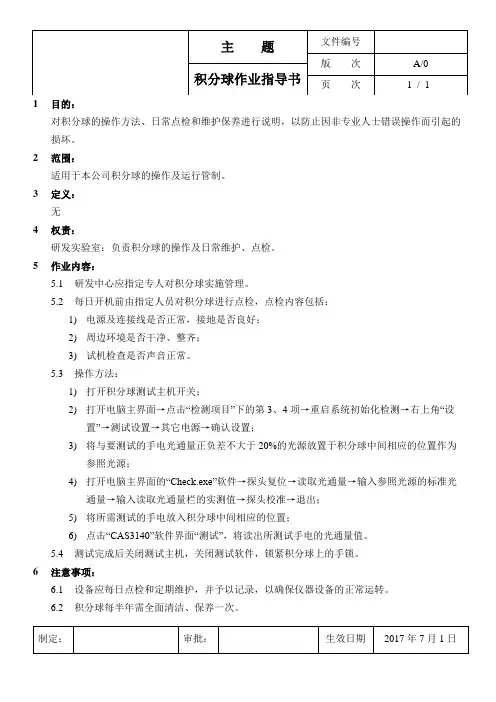

积分球作业指导书 V1.0
积分球作业指导书
1目的：
对积分球的操作方法、日常点检和维护保养进行说明，以防止因非专业人士错误操作而引起的损坏。
2范围：
适用于本公司积分球的操作及运行管制。
3定义：
无
4权责：
研发实验室：负责积分球的操作及日常维护、点检。
5作业内容：
5.1研发中心应指定专人对积分球实施管理。
5.2每日开机前由指定人员对积分球进行点检，点检内容包括：
1)电源及连接线是否正常，接地是否良好；
2)周边环境是否干净、整齐；
3)试机检查是否声音正常。
5.3操作方法：
1)打开积分球测试主机开关；
2)打开电脑主界面→点击“检测项目”下的第3、4项→重启系统初始化检测→右上角“设
置”→测试设置→其它电源→确认设置；
3)将与要测试的手电光通量正负差不大于20%的光源放置于积分球中间相应的位置作为
参照光源；
4)打开电脑主界面的“Check.exe”软件→探头复位→读取光通量→输入参照光源的标准光
通量→输入读取光通量栏的实测值→探头校准→退出；
5)将所需测试的手电放入积分球中间相应的位置；
6)点击“CAS3140”软件界面“测试”，将读出所测试手电的光通量值。
5.4测试完成后关闭测试主机，关闭测试软件，锁紧积分球上的手锁。
6注意事项：
6.1设备应每日点检和定期维护，并予以记录，以确保仪器设备的正常运转。
6.2积分球每半年需全面清洁、保养一次。
三色积分球(SPR3000)作业指导书
广州目标压铸灯饰有限公司编写部门：电子车间1目的为规范SPR3000积分球的操作使用、保障测试过程准确无误、提高测试结果的准确性，和人生安全特制订本文件。
2 范围适用于CSPR3000积分球的操作使用3 职责实验室测试工程师负责仪器的保养，使用，保管.4 仪器使用说明4.1控制柜说明1、打开机柜门，在机柜中间有个电源锁开关，旋转钥匙打开控制柜电源总开关。
2、交流变频电源0-300V3、直流电源0-60V。
4、功率表4.2面板接线图（交流）4.3面板接线图（直流）5 软件使用5.1点击桌面图标开启测试软件5.2零位采集先熄灭球内的光源，关闭积分球门，再点击行零位采集，进行采集内球内系数。
5.3光谱校正完成零位采集后，先把电源输出调至最小，安装好标准灯，依次接通电源依标准灯电参数从 小到大调节电流电压至标准值，稳定5-10分钟再点击行光谱校正，输入标准灯的LM 值，再 确认进行校准。
5.4辅助灯安装被测试的样品灯前，关闭好积分球门，点亮辅助灯并稳定5分钟，点击辅助灯软键弹出 下图窗口，输入0并点击确定，再安装被测试的样品灯，关闭好积分球门，再亮辅助灯软键 弹出的口，输入1点击确定，再次弹出自吸收系数：（1.0000）并确定完成样品自吸收系数。
5.5参数设定点击参数设定软键弹出下图窗口5.5.1测量参数依连接仪器COM 线所接选择电脑端口时间设置（采集间隔（S ）设为：1 采集时间（min ）设为：100 ） 波长设定350nm-780nm,扫描间隔设定为1或5 稳定判断比率设定为：0.1% 测试日志存储路径设定：自定义 5.5.2 测试信息 勾选上波长偏差自检， 波长自动定位， 实时显示信号， 参考信号自动换档，光色测试后自动进行电参数测量， 自动回复至起始波长球内缺少感温器，自动温度测量不勾选 换档提示，可根据需要勾选测量方式：单步测量（测试时间长，比较准确）连续测量（测试时间短，快捷，但准确度不如单步测量） 测量方法：全光谱法（取下探头，直接用光纤接入积分球测试） 光谱光度法（光纤与探头结合使用）采样模式：选择50HZ 或60HZ 都行，但在中国市电是50HZ 的，为了抗干犹选60HZ 较多 自动吸收修正：（勾选上用参考灯时会自动生成系数，如灯体小不用接入参考灯，系数为：（1）5.5.3电表型号(依照下图选择)5.5.4修正系数 （依照下图选择）5.5.5测试报告 （填写上各项信息，打印的项目）5.6光色测量 （点击软键进行测量） 5.7数据存取 （点击软键进行保存或读取）5.8打印报告 （在打印前请在我的电脑控制面板打印机里选择默认打印机为虚拟打印机，打印后文件以PDF 格式保存。
积分球测试作业指导书
型号Model 制程Process 工序Station 作业名称Workmanship7*1W球泡灯积分球测试开机热机3：打开光谱仪电源开关。
4：仪器电源开关全部打开后，热机15分钟。
2：打开功率计电源开关。
STANDARD OPERATION PROCEDU作业步骤：文件编号Documents No Up-shine 版本Version 线路板编号PCB NO.A1：启动电脑，进入初始界面。
注意事项：(warning ltem)Un Re gi st er ed型号Model 制程Process 工序Station 作业名称Workmanship 7*1W球泡灯电参数测试积分球测试进入测试界面版本Version 线路板编号PCB NO.A1：双击Pms.ab_2.22.1.09，进入测试界面。
注意事项：(warning ltem)STANDARD OPERATION PROCEDU作业步骤：文件编号Documents No Up-shine Un Re gi st er ed型号Model 制程Process 工序Station 作业名称Workmanship 7*1W球泡灯电参数测试积分球测试进入测试界面STANDARD OPERATION PROCEDU作业步骤：文件编号Documents No Up-shine 版本Version 线路板编号PCB NO.A1：点击设置选项中的系统设置仪器选用设置。
注意事项：(warning ltem)Un Re gi st er ed型号Model 制程Process 工序Station 作业名称Workmanship 7*1W球泡灯电参数测试积分球测试进入测试界面版本Version 线路板编号PCB NO.A1：对照左图进行相应的仪器参数设置。
注意事项：(warning ltem)STANDARD OPERATION PROCEDU作业步骤：文件编号Documents No Up-shine 2：确认设置OK后，点确定退出系统设置。
积分球测试系统操作规程
页数第1 頁共3頁一、目的：规范积分球测试系统的正确使用，确保使用者的安全和测试的精准度。
指导测试人员按规程正确操作积分球测试系统。
确保测试设备的安全和测试数据的准确性。
二、适用范围本规程适用于测量照明产品的颜色参数、光度参数、电参数。
三、测试系统配置说明本系统配远方HAAS-2000精密快速光谱辐射计一台；功率计PF210 digital power meter一台；WY DIGJTAL CC&CV DC POWER SUPPLY一台；DPS智能变频交流电流AC POWER SOURCE一台；软件系统HAAS SUITE –V2,00,247 附属配置测试电脑一台。
四、操作方法及步骤4.1首先打开PF210电源开关、DPS电源开关、HAAS-2000开关以及电脑桌面软件系统。
4.2查看送检测试灯，核对测试申请单各项测试要求，打开积分球，将所测灯具装在积分球的测架上，接通电源，注意选接积分球接线盒上的电源插口（有灯具接线图和日光灯接线图两类）然后检查DPS输出电压是否写被测灯具标称电压一致，不一致时需将DPS输出电压和频率设定成与被测灯具标称电压和频率一致（例：标称220V 50Hz），调整OK后，按下DPS电源的输出开关，检查被测灯是否点亮，并关上积分球。
页数第2 頁共3頁4.3 打开系统测试软件，一般灯在球内燃点稳定后，点击单次测量按钮“”系统自动进行测试。
4.4 测试结果出现在测试栏，双击测信息，出现测试信息对话框（在对话框中填写必要信息）4.5 点击菜单栏中[文件]命令,再点击[打印]，将打印选为Adobe PDF点击[确定]，将测试结果转换PDF文档，然后点击【保存】，将PDF报告存储到相关文件夹。
4.6每次测试完成后要进行数据保存（点击菜单中“另存为”再点击“”导出数据以Excel格式保存）。
4.7全部测试完毕后，按照开机顺序关闭所有电源开关，并关闭总电源。
4.8取出被测样品，按要求通知测试申请人领取测试样品和测试报告。
积分球作业指导书
⑤在电脑打开积分球应用程序，点击“测试”按钮，显示数据之后点击“保存”按钮保存数据，点击“打印”按钮将数据打印出来。
二、注意事项
1、给积分球输入电源时不能将直流电源线和交流电源线弄混乱，以免发生短路。
2、定标完成后取出标准灯时必须戴上手套，以免被标准灯的高温烫伤。
⑥点击“测试”按钮，如果得出的数据与⑤步骤设定的数据吻合，那么定标成功。
⑦关掉总电源开关，将标准灯取出，关闭积分球。
2、产品测试
①定标完成后在电脑的积分球应用程序里点击“系统设置”按钮，将“自动积分时间调节上限”设置为5000.
②将要测试的产品放入积分球内指定相应的灯座内，把积分球关紧。
③将交流电源线插入积分球相应的电源插入孔内。
3、操作时必须把积分球关紧，以免其它光线射入积分球内导致数据出错。
编制
审核
批准
编制
审核
批准
一、操作说明
1、定期定标（每周一次）
①将测试标准灯放入积分球相应指定的灯座内，把积分球关紧。
②将直流电源线插入积分析器的“OUTPUT”键点亮标准灯。
④在电脑里打开积分球应用程序，点击“系统设置”按钮，将“自动积分时间调节上限”设置为10000.
⑤点击“光谱定标”按钮，将标准灯的色温、光通量、工作电流按照标准设置好。
积分球操作规范2013-10-08
1编制审核审批姓名签署日期文件编号：版本：A1页数：第1页，共10页正本发出日期：2013年7月18日积分球操作规程积分球光谱测量仪操作规范文件编号版本号页数第2页 共10页一、目的：1.1.规范积分球测量系统的测试使用，确保使用者的安全和测试的精度。
1.2.指导测试人员按规程正确操作积分球测试系统。
确保测试设备的安全和测试数据二、适用范围本规程适用于公司购买的杭州远方公司出产的0.5米和2米积分球测试系统和（EVERFINR)HAAS-200高精度快速光谱辐射计测试与分析系统。
三、测试系统配置说明本系统配远方0.5米积分球一套，2米积分球一套，YF1000柜一个，PF9811-V2智能电量测试仪一台，LED300E可编程LED测试WY305-V110精密数显直流稳流稳压电源一台，HAAS-200高精度快速光谱辐射计一台，DPS1005智能交流测试专用电源一台，软件系统LEDspec_V2.00.216（一套），HaasSuite_V2.00.229（一套），附属配置测试电脑一台。
四、2米积分球操作步骤及方法4.1测试前检查测试系统及光纤所在积分球，根据所测试光源选择积分球，如测试LED灯珠用0.5米的小积分球，如测试灯具用2米大积分球。
4.2打开积分球，江所测灯具装在积分球测试架上，接通电源，注意选择积分球接线盒上的电源插口（有灯具接线图和T8灯管接线图两类）积分球光谱测量仪操作规范文件编号版本号页数第3页 共10页4.3打开PF9811智能电量测试仪开关，打开HAAS-200光谱辐射计开光。
打开DPS交流电源开关，按下检查DPS输出电压是否与灯具标称电压一致，不一致时将DPS设定成与灯具标称电压和频率一致（例如：标称是220V 50Hz），OK,然后按下TEST/RESET键，检查灯具是否点亮，点亮OK.4.4打开电脑和打印机，双击电脑桌面快捷键"HaasSuite"测试软件图标进入光谱测试分析状态。
积分球操作指引
修订记录编制: ___黄子扬________________日期 :_2013.9.9______________审核: ___________________ 日期 : _________________ 批准: ___________________ 日期 : _________________1.0: 目的指导检测员正确操作，确保测量数据的准确性与有效性；2.0：范围适用于LED成品、LED灯珠的检测；3.0：定义（无）4.0：职责4.1 LED工程师负责此文件的编制、设备的校正、测量工作的监控；4.2 检测员负责LED相关参数的检测。
5.0：内容：5.1仪器校正：5.1.1积分球每3个月校正一次；5.1.2校正方法a. .打开电脑主机、显示器，待电脑系统;b.打开积分球控制器上的电源开关，见下图：a.文件建立:文件—新建— PMS光普分析测试—确定—设置—系统设置—功率计类型（更改直流WY9BIT或交流PF9811/10）—确定b.定标:(1)光通量定标— WY系统电源（电压数值要比实际电压大1到2V,电流按标准灯电流填写-选稳流模式）—退出—填入标准灯光通量值—标准灯色温—再积分球装入标准灯—关灯校零—确定— WY系统电源—设定（即开灯）如出现异常就点复位，复位代表关灯—标定—确定—开始检验（数字稳定后再按标定—确定—开始检验，重复三次）—停止检验—标定—确定—保存定标—退出(2)光谱仪定标—按标准灯填入色温值和光通量值—开始—确定—保存退出—工具— WY系列直流—复位（即关灯）5.2测灯管步骤：5.2.1测成品、大功率：a.待电脑系统正常开启后，打开积分球机箱上的三个开关（分别是：主电源开关、主机电源开关、交流变频电源开关，见5.1.2-b图）；b.双击电脑系统桌面大球图标，打开积分球检测系统，见下图：C．选择新建按钮：d.新建PMS 光谱分析测试，点击确认，见下图：e.调整跳线盒：测泡灯，黑接1，红接2；测灯管条，黑接1，红接3，见下图：f.装入待测LED 灯，见下图：h.点击检测系统工具栏上的电光源测试按钮，见下图：i.打开参数对话框，点击确认，见下一图：j.打开电光源测试对话框，点击开始测试，见下图：k.大约1分钟测试完成，见下图：l.读取参数：j.修改产品信息，点击工具栏“修改产品信息图标”，见下图：版本： A0文件标题：积分球操作指引页码：8 of 9k.文件打印设置：修改完产品信息后，点击确认。
伏达积分球作业指导书
1.5m积分球测试系统定标作业指导书编号VS-0101版次VER 1.0 页数 3一、目的规范积分球测试系统的测试使用，确保使用者的安全和测试的精度，本作业指导书为所有使用该设备的人员所共同遵循的质量保证程序。
二、适用范围适用于伏达光电FMS6000使用的1.5m积分球测试系统的所有定标工作。
在以下情况下必须首先定标方可使用：1.软件重新安装。
2.光纤位置改变。
3.测试数据偏差超出允许范围。
1.将由FMS6000光谱辐射计引出的光纤的另一端接与积分球上，并锁紧螺丝。
2.将WY直流电源的电源输出端用红正黑负的导线引出接在积分球底部接线盒的R，B端。
3.双手务必佩戴白手套后将标准灯如图安装在积分球内，使标准灯基本处于积分球中间，探测器务必处于阴影之中。
定标完成后及时将标准灯卸下放回盒中。
4.接好电源（功率仪参照图片进行检查），根据标准光源的参数进行电压电流调节，力求精准。
5. 点亮标准灯30分钟后，打开桌面上Fms6000光谱测试系统，进行设置。
5. 点击软件上图标，进行如图一设置，定标设置选“电光源”，测试时间间隔选“5nm”，按照标准光源外包装标示的内容输入对应的色温、光通量、电流，定时器时间选“0”点确定开始光谱定标。
6. 点击软件上图标，进行如图二设置，定标类型选“电光源”，光通量标准及标准电流值都按照标准光源标签上参数输入，确认无误后点确定进行光通量定标。
图一7. 完成如上工注意：非授权人员不得私自更改参数或者移动设备，如遇到无法正常定标操作或者定标严重偏差请及时联系该设备负责人。
授权人员进行参数更改请做好登记，设备负责人定期进行维护检查。
制定审核发行图二。
光谱分析仪(积分球)操作规范
4、操作流程
4.1 打开机柜控制箱，打开主电源（红色按钮），然后依次打开直流电源、交流电源开关。 4.2 检查积分球连接线，及光纤线是否连接好，确认无误后，进入下一操作步骤。 4.3 将机柜内开关DC/AC档位打开到DC档，INSIDE/OUTSIDE档位打开到INSIDE档位，确认无误后进入下 一操作步骤。 4.3 打开测试软件，在测试页面上的编辑栏内编辑要测试的灯具信息。操作步骤为：打开编辑栏—点击 编辑—输入要测试的灯具详细资料—点击添加—点击确认，数据编辑完成。 4.4 将定标光源安装到积分球内，安装后需将要测试的灯具及配件一起放入积分球内，以便定标时更加 精确。在软件页面上选择光谱定标，点击光谱定标图标后，根据提示依次选择：直流电源WL Series， 然后选择通信端口COM3 PC，并在定时开始自动点亮标准灯，定时结束自动熄灭标准灯的方框内打√。 输入标准灯工作电流2.139A、色温2856k、光通量784.5lm，选择标准灯稳定时间（建议为1分钟）。完 成上述步骤，确认无误后点击开始按钮，开始进行定标。此时标准光源点亮，关闭积分球，开始进行数 据采集。 4.5 定标完成后，打开积分球，双手取下标准光源（注意要保护好光源，防止掉下摔破）。然后用夹具 绳（或铁丝）将灯具固定在测试吊臂上。测试灯具的发光面必须与积分球中心的水平点保持在同一平面 上。 4.6 将控制箱内的DC/AC档位打开到AC档位上，在页面上点击系统设置图标，打开页面，选择电源型号 (CHP Series),功率计(WT10X)，光度计(CMS-2S plus)，通信端口(COM3 PC)，全光谱法，测试开始时自 动点亮被测灯，测试结束时自动熄灭被测灯，自动得到电参数，积分球直径选择1.5m，被测灯安装位置 选择球中心，自动积分时间时的调节上限(MS)填写为10000，然后按确定键。 4.7 返回到主页面，频率选择50Hz，电压选择220V 0-300V，积分时间选择自动，预热时间可根据实际 情况来定（正常情况设置时间为1分钟），确认无误后，点击测试，即可开始测试。 4.8 预热期间，灯具开始点亮，需再一次对灯具的发光面与积分球中心点的平面是否一致进行确认，确 认无误后，关闭积分球,开始测试。
积分球作业指导书 -
使用 序号 名
称
备注
变
序号
变更内容
工具
1
更
设备
268..在把说包明装书盒背盖面上的，对如应图选8。项中打“√”，注意：中9. 在包装盒侧7面. 对把应说的明选书项放中在打合“格√品”上（面只，适如用图7。
导书 5 光效测试
示 操作步骤：
总工序 版本
5
页次
6/6
V0
日期 2016.09.13
纤接上大积份球---打开大积分球供电直流稳压电源---将电源线连接好---（拿灯时要带上手套，校准灯扁平面对着挡光板，乌丝对着挡光板中
“定标”----“光谱定标”---”使用WY系列电源“----输入标准参数 定”字样的参数要与标准参数一致，电压设置比标准电压大1-2V）---待测试出来后）---开灯（稳流后）---“设置”（波长设为300-800后退
文件—打印—打印机名称（不要选择打印机，如果要直接打印纸档选 择打印机）—确定—输入文件名—选择保存位置—保存。
☆注意事项：
1、操作本仪器设备必须经过专业培训后方可上岗 2、对本仪器设备上的按键、软件参数不可随意调动，出现导常问题求助 专业人员或原厂家 3、在安装、更换光纤时应注意轻缓安装，不可硬拉硬撤导致光纤损坏 4、在开机测试前请先确认电源线是否连接正常，测试AC100V~220V产品 时应当注意人身安全避免出现触电事故发生 5、注意标准灯的保存防止损坏，以备校准时使用 6、注意保养积分球内部，防止损伤、粘污等，保持清洁才能达到有效的 测试数据 7、不使用该仪器设备时应当关闭仪器，并有序的整理现场，方便下次使 用
分钟左右---“开始定标”（待测试后）----“停止定标”---“保存定 （校准后对照标准参数，光通量在±1%内，色温±15K为宜）；
远方 积分球作业指导书
二、电脑软件驱动设置： 1、右击“我的电脑”进入“管理”，选择“设备管理器”，观看是否有图一的设置。没有请安装驱动。 2、COM3端口的驱动是USB转RS232驱动。"Everfine-HAAS2000-Driver"是厂商提供的安装光盘里面的“HAAS-2000_VIS USB
Driver v3.0” 三、软件连接设置：
四、其他项检查 1、检查设备是否连接好
依据测试标准
数量 1pcs
设备编号
作业注意事项 1、仪器在测试前，必须开机运行30分钟以上。 2、软件使用“HAAS-2000_V2.00.178”。
相关文件及记录表单
页码
2/3
初版日期 修订日期 实施日期
文件版本号
作业示意图
V1版本
测试步骤：
灯。
1：把标准光源“D204”安装在积分球的中心位置。然后把标准光源接到“WY电源”的输出端。 2：把积分球里面的导线整理好，只留2个加长杆，并用毛毯把积分球里面的灰尘清除掉。 3：打开测试软件，依次打开“操作”，选择“系统设置”里面的“测试设置”选项（图三）。 4：“测试设置”参数设置如“图二”光源类型：电光源，光度测量类型：光通量。灵敏度：01（高），色度测量方式：精确测量，
大积分球标定SOP
图10
图11
图12
4.光谱定标： ①.如图4出现选择【光谱定标】后出现图13，然后填写色温光通量参数（与图5对应）后点击【开始】后出现图14，点击【确定】后再点击【保存退出】
图13
图14
图15
5.点击如图15【测试】选择【电光源测试】后出现图16选择【光效定义】，点击【确定】后出现图18，选择灵敏度后点击【开始测试】，完成后出现图19 ，确认测试数据是不正确
大积分球电压填写24V左右,电流.3.960A 校积分球电压填写5.7V左右，电流1.5678A
稳流电流.3.960A 或电流1.5678A
图7
图8
图9
③点击如图7【标定】后出现图10，然后点击【确定】后出现图11标定成功，然后再点击【确定】后点击【开始检验】如图12，确认光通量是否与设定一 致，然后点击【停止校验】，再点击【保存定标】后点击【退出】。
大积分球标定操作指导书
1.积分球感应头接入对应积分球，WY电源连点线接入积分球，安装标准灯 2.打开电脑,点击桌面程序快捷方式【Pmslab】,出现如图1画面，点击【新建】图标出现如图2画面，然后点击【确定】出现图3的新建文件画面
图1
图2
图3
ÓÉ Foxit PDF Editor ±à¼-
°æȨËùÓÐ (c) by Foxit Software Company, 2004 ½öÓÃÓÚÆÀ¹À¡£
图16
图17
图18
图19
6.点击WY系统电源复位如图15，再点击退出，等20分钟后拿出标准灯具。 7.①出现异常立即停止②稳压电流不一致更改稳压电压
3.光通量定标： ①点击图3【定标】出现如图4选择【光通量定标】后出现图5，填写标准灯具光通量与色温。然后点击【关灯校零】出现图6，再点击【确定】后出现图7
积分球校准操作说明
Photometry Training August 2006
8
Sphere Photometer球面光度计
Photometry Training August 2006
9
Sphere Theory球原理
E = I/r2 E=Illuminance照度 I=Luminous Intensity发光强度
ETOTAL = I/r2 + r A (1-r) ETOTAL = r After Baffle Insertion to Block Direct A (1-r)
The detector signal is proportional to luminous flux! 探测到的信号与光通量成比例
Photometry Training August 2006
Basic Photometry Systems
LMT I1000 or I1200. Attenuator setting
LMT
B a f f l e
Raw Lumens
SPD
Spectrometer (DAS, OMA, Spectrometer)
0.3
Spectral Power (arbitrary units)
Relative pow er that the eye sees
0.25 0.2 0.15 0.1 0.05 0 360
反应
410
460
510
560
610
660
710
760
Wavelength (nm)
Photometry Training August 2006
• Governmental contracts (state and national) many times require certification. • 政府合同大多数要求有证明
积分球校准操作说明
Sphere Design球设计
• • • • Detector to measure the light output. 探头测量光的输出 Baffle to block the direct light from the lamp from the detector 档片阻挡从灯管直接到探头的光 – We are interested in the integrated reflected light in the sphere not direct light (Illuminance). – 我们要测定的是在球内完整的反射光而不是直接照射光 • Auxiliary Lamp and baffle to monitor the sphere calibrations. • 辅助灯和挡片是监控球的标准
Photometry System Calibration 光度测定系统标准
Photometry光度测量
What is photometry? 什么是光度测量
Photometry is the measurement of light. 光度测定是用来测量光 If you cannot measure what you produce, you will not be in business for long. 如果你不能测量你自己的产品,那么你不会有长久的买卖
5
Integrating Spheres – Why use them?积分球
• In practice, luminous flux is measured using an integrating sphere. • 习惯上积分球用来测量光通量 • The spheres are coated with a highly diffuse, reflective and spectrally flat coating. • 球面上覆盖有一层高反射物质 • The advantage of a sphere is that the light from the test source is ―integrated‖ via multiple reflections such that the reflected light striking any point on the sphere wall is proportional to the luminous flux emitted by the lamp. • 球的优势是测试源的光是‖完整的”,经过多次反射,反射光照到球面内任 何一个点上的灯发出的光通量是均衡的
积分球作业指导书
指导书主题：积分球作业指导书
文件编号: 副本号:
版次/改次：A/0 编制： 审核： 批准： 日期： 第 1页，共2页 1 2. 3. 4.
5. 5.1 5.2 5.3 5.4 5.5
实验目的：测试光源和灯具的光色电参数。
适用范围：适用于电光源检验室。
参考标准：GB 7000.1-2007/IEC 60598-1:2008 功能说明
序号
功能说明 1
接线柱1 2 接线柱2 3
接线柱3 4 光源接口 操作说明: 测试白炽灯、卤钨灯、节能灯整灯时，接线柱1，2接测试专用电源的输出端。
在测试日光灯时，接线柱2，3之间串接基准镇流器，并安装好启辉器，然后接 线柱1，2接测试专用电源的输出端。
测试毛管时，安装好特配灯头（灯头内装启辉器），接线柱2，3之间串接基准镇 流器，接线柱1，3接测试专用电源的输出端。
为确保电源输出电压的控制和显示为两端电压，消除导线阻抗的影响，在测量直 流低电压、大电流的灯时用接线柱1，2接测试专用电源的输出端，S ＋、S －接该电源电压表的远程采样端，注意极性要对应，采样选择开关此时应处于外接状态。
旋转灯杆的固定滚花螺钉调节灯杆的位置，使被测灯处在球心位置后，旋紧螺钉。
积分球可以调节G13 灯座间距不同长度的日光灯管。
调节长度不能达到要求时，则需要改灯杆，方法是将球外软管拉出，分开管中悬空插座，松开灯杆固定螺钉，更换灯杆，插好悬空插座，套上软管，最后将灯杆调节到所需长度并旋紧固定螺钉； 2 1 3
4。
积分球操作规范
文件名称文件编号版本号页码积分球操作规范HZ-WX-006 001.1 共一页第一页1.目的：正确使用和维护积分球，特制定本规定。
2.操作规程：2.1仪器校正（按要求一个月校正一次）。
a操作：按定标→光通量→关灯校零→确定→输入光通量和色温标准值→WY系统电源→输入电压（电压稍高2v）和电流标准值→设定→等待10分钟稳定→标定→确定→开始检测：○1检测OK→停止检验→保存定标→退出。
○2检测不OK→停止检验→再等5分钟→还不OK→重复操作直到OK：标定→确定→开始检测：检测OK→停止检验→保存定标→退出。
b操作：按定标→光谱→输入色温、光通量值→开始→保存退出。
2.2定标完毕就可以按测试程序进行测试。
2.3测试，灵敏度选自动，（第二次测试自动记忆）。
2.4测试完毕与标准值进行对照确定。
2.5退出校正：工具→WY→复位→退出。
2.6注意事项：2.6.1严禁标准灯的供电电压超过其额定值，在装灯、卸灯时电源的输出要断开。
2.6.2标准灯在发光发热时容易震动断裂，要求在点灯后不要受到震动，灯灭以后要小时后待标准灯冷却以后才能卸下。
2.6.3装灯、卸灯要戴白手套。
3.直流测试3.1 a.小球专测试LED灯珠，用直流电源,用专用航空座连接。
b.打开光谱仪，待系统稳定。
c．打开电脑，使用小球软件测试。
3.2装好测试led灯（注意：○1LED灯的正负极要装正确；○2发光面要对准反射层）3.3测试：工具→输入电压、电流值→设定→测试。
3.4测试完毕：工具→复位→退出→保存→打印→取下负载。
4注意事项4.1球内遮挡物应尽可能减少，且球内最好无杂色物体。
4.2使用过程中球内温度不得超过40度。
4.3换负载时应先切断电源输出。
4.3测试完毕，应先切断电源输出，再关电源。
4.4测试中不能中断。
4.交流测试4.1产品测试：4.1.1按要求装好测试产品。
4.1.2在打开交流变频电源时，先确认“输出开关”置于“关”的位置，“电压调节旋钮”调至零。
远方大积分球作业指导书
远方大积分球作业指导书1.目的使用远方大积分球有法可依；2.适用范围远方大积分球对LED产品测试作业；3.仪器设备/治具3.1、远方积分球3.2、LED测试治具：日光灯、球泡灯等3.3、标准灯：D204校准时使用4.使用操作步骤：连接仪器部件型号：WY精密直流稳压电源、HAAS-1200精密快速光谱辐射计、SIS-2_1.5m大积分球、计算机（电脑）4.1、检查光纤连接（HAAS-1200精密快速光谱辐射计与大积分球连接），并打开辐射计4.2、积分球内部接好灯具、灯条（如果是直流供注意正负极性或对接处做好防护防止短路）注意：在安装灯具、灯条时发光面应对正挡光板，测试数据才准确4.3、检查电脑数据线与WY稳压电源连接，并打开电脑与电源4.4、检查大积分球电源线接通WY稳压电源或（如果测试交流220V~产品应当接220V插座）4.5、点击计算机桌面图标4.6、进入软件后—分析—WY系列程控电源4.7、设置产品电压电流：恒压型产品设定【稳压（U）：产品额定电压，稳流（I）：必须大于产品的总电流】恒流型产品设定【稳压（U：）尽量大点不能超电源，稳流（I）：产品的恒流电流】8、参数写好—设定—退出（如果是~220V电源产品，可以省略6、7步骤）9、操作—单次测量或（快捷键F3）4.10、测试数据完成4.11、测试信息更改：双击测试数据—更改相应信息—确定4.12、直接保存数据（必须电脑装有此软件才能打开的）操作如下：文件—另存为—输入文件名—选择保存位置—保存（下次打开保存的文件之前必须在没有打开此软件的情况下）4.13、导出数据列表以Excel文件（*.xls）文件—导出数据列表以Excel文件（*.xls）—输入文件名—选择保存位置—保存4.14、导出图片格式（PDF）文件文件—打印—打印机名称（不要选择打印机，如果要直接打印纸档选择打印机）—确定—输入文件名—选择保存位置—保存5、校准维护操作步骤：大积分球校准步骤6、使用注意事项：1、操作本仪器设备必须经过专业培训后方可上岗2、对本仪器设备上的按键、软件参数不可随意调动，出现导常问题求助专业人员或原厂家3、在安装、更换光纤时应注意轻缓安装，不可硬拉硬撤导致光纤损坏4、在测试~220V产品时应当注意人身安全，避免出现触电事故发生5、注意标准灯的保存防止损坏，以备校准时使用6、注意保养积分球内部，防止损伤、粘污等，保持清洁才能达到有效的测试数据7、不使用该仪器设备时应当关闭仪器，并有序的整理现场，方便下次使用。
积分球使用
直流
交流
外接电源
接负载，最里面
接直流靠外面
控制器
先看型号，选择不同量程，一般有12.24.36三个，36V的外接变压器，调节是注意额定换调节
使用前要确定电流的量程
积分球软件
系统3
次数
单次测量
单次测量
输出
保存编号
保存编号
第一次保存文件
Hass
Hass
输出PDF
色偏差Duv
代表实际测量值距离标准黑迹曲线的距离。用u，v坐标定义。
选择色品图
再来一次选择色容差
每一次要标注好
选择色品图
再来一次选择色容差
每一次要标注好
注：次电脑已经安装虚拟打印机，所以通过选择保存在自己所需要的文件夹里面就可以
红640—780nm，橙640—610，黄610—530，绿505—525，蓝505—470，紫470—380
单位时间内通过某一截面的辐射能
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生效日期2014.5.22
一、测试前准备及注意事项
1.确认待测样品的电压，是交流供电还是直流供电，高压还是低压；若是非常规电压且是直流供电，需
确认下是否超出量程范围，默认的直流测试量程为0-30V,0-5A。
2.测试前请确认接线是否正确。
大球的供电分为交流供电和直流供电，大球下方接线盒上的线在正常情
况下无需变动；机柜后侧下方可提供交流和直流输出，接线端子上有文字提示，交流和直流测试间转换时相应的接线也需要转换。
小球测试前需接通电源，打开机柜后侧舱门，在直流电源后方有一个航空针式插座，用于给小球供电；小球在闲置状态时电源需切断，故每次小球测试完成后请主动切断连接。
3.测试时，不必要的设备请关闭；例如，在测交流时请关闭直流电源；在测LED灯时，只需开启光谱仪，
其他设备无需开启。
4.安装样品时请佩戴手套，并避免人体与球体内涂层的直接接触。
配套的标灯非常金贵，使用时注意轻
拿轻放，妥善保管。
使用完后，标灯需完全冷却后再装入盒子中。
5.光纤探头的表面需与球体内壁持平，安装测试样品或标灯时需保证灯丝中心或发光面位于导光板的中
心位置
6.定标频率一般为1-2个月一次
7.功率计显示读数设置：
打开大球软件→操作→系统设置→功率计/电源→交流测试选取 PF9811/10, 直流测试选取PF9805(9BITS)
8.扫描光谱前需给予测试样品一定的稳定时间，通常卤素灯稳定10-15秒，LED灯稳定15-20秒，节能
灯稳定5分钟，LED灯珠或灯条无需稳定，直接扫描
9.每次测试需在台账上记录好，且相关测试数据需存档以便追踪和调用，数据打印或者以EXCEL格式导
出时不要遗漏电压、电流、功率等参数
二、大球定标
Step 1 关闭交流电源，功率表，打开光谱仪和直流电源
Step 2 接线：确保机柜后方接线为直流输出，红线接红接线柱，黑线接黑接线柱
Step 3 安装标灯，注意佩戴白手套，并调整好高度与挡板中心持平
Step 4 打开大球软件，之后皆为软件操作：
定标→光谱定标→输入标准光通量值，色温，平均次数5-10次，界面左下方勾选WY电源
（实现软件控制调节电压）→较零→设置电流实现稳流驱动，设置电压为230V →
设定（点灯，此时面板应当有示数）→稳定5分钟以上→开始定标→有曲线后停止定标
→保存
Step 5 判断，若测量出的光通量不超过±1%，且色温误差不超过±15K，则为正常
Step 6 点击复位（关灯），待标灯冷却5分钟后取出
三、大球测试
大球测交流供电产品
Step 1 关闭直流电源，打开光谱仪，交流电源，功率表
Step 2 接线：确保机柜后方接线为交流输出，红线接红接线柱，黑线接黑接线柱
Step 3 安装测试样品，注意佩戴手套，并调整好高度与挡板中心持平
Step 4 打开大球软件，之后皆为软件操作：
生效日期2014.5.22 分析→选择DPS1005电源→设置稳压，调节电压230V，频率50Hz→设定并观察功率表读
数，若读数不是230V,则微调输入电压，直至功率表上的读数为230V →待灯稳定后点击单次测试
→有读数后点击复位→带灯冷却后取出
大球测直流供电产品
Step 1 关闭交流电源，打开光谱仪，直流电源，功率表
Step 2 接线：确保机柜后方接线为直流输出，红线接红接线柱，黑线接黑接线柱
Step 3 安装测试样品，注意佩戴手套，并调整好高度与挡板中心持平
Step 4 打开大球软件，之后皆为软件操作：
分析→选择WY电源→设定稳压，电压调节至12V，电流设定最大5A →设定(点灯)→待
灯稳定后点击单次测试→复位（关灯）
四、小球定标
Step 1 将光纤探头从大球移至小球，安装到位，注意探头表面与小球内壁持平
Step 2 将小球电源线连接至直流电源后方航空插座
Step 3 打开阀门，安装小球标灯，无正负极区分，注意佩戴白手套
Step 4 打开小球软件，选择常规测试，接下来皆为软件操作：
操作→快速光谱仪（定标）→光谱与光通量定标→输入标准灯色温3000K,定标
光通量119.3lm，选择稳流驱动，输入标灯电流(注意单位是mA)，最大电压6V →
设定（开灯）→稳定时间5分钟以上→点击快速定标→点击扫描测试→单次扫描Step 5 判断：若实测流明误差不超过±1%，色温不超过±15K，则为正常
Step 6 复位（关灯），待标灯冷却后取出，妥善保管
五、小球测试(LED灯珠)
Step 1将光纤探头从大球移至小球，安装到位，注意探头表面与小球内壁持平
Step 2 将小球电源线连接至直流电源后方航空插座
Step 3 安装LED灯珠样品，注意佩戴手套；普通LED灯珠的安装方式为：打开小球阀门，看LED灯珠引脚长度来辨别正负极（引脚长的一侧为正，插入接头标注红点一侧）
Step 4 打开小球软件，选择常规测试，接下来皆为软件操作：
生效日期2014.5.22 操作→稳流驱动，设置输出电流（例如：20mA）,设置最大输出电压为5V →预热点灯默
认，积分时间选择自动积分→点击快速测试按钮→测试
Step 5 无需复位，直接从小球中取出样品。
（软件自动执行开灯和关灯）
注意事项：
1.一般情况下，LED灯珠以稳流驱动，电流值和电压参数需要事先确认好
2.S MD等元件的测试需要安装在夹具上进行测试，且通过小球右侧的圆孔安装在位
编制审核批准。
