WINCC与西门子PLC的连接设置
wincc如何与PLC网络连接
WINCC使用普通网卡通过TCP/IP连接PLC前提条件通过以太网实现PLC系统与WINCC6。
0通讯的前提条件是PLC系统配备以太网模或者使用带有PN接口的PLC,以太网模块列表如下表所示：PLC系列以太网通讯模块S7—300 CP343—1/CP343-1 Lean/CP343—1 Advanced-ITS7—400 CP443—1/CP443-1 Advanced-IT注：只有支持ISO通讯协议的模块才支持（Industrial Ethernet工业以太网)通讯，具体情况可察看STEP7中的模块信息.本文档下列步骤应用CPU 315-2PN/DP型号的PLC，使用普通以太网卡连接。
组态过程1．STEP7硬件组态使用STEP7编程软件对PLC系统进行软件组态,在Hardware界面内插入实际的PLC硬件，如下图3。
1所示：图3。
1在PN-IO槽双击弹出PN—IO属性对话框，如图3.2所示：图3.2点击图3。
2属性对话框，弹出网络参数设置对话框，如图3.3所示：图3.3点击New按钮，新建一个工业以太网络，输入该PN模块的IP address（IP地址)和Subnet mask(子网掩码）,在简单使用的情况下,不启用网关。
当您使用的是CPU+以太网模块通讯时，双击以太网模块,会自动弹出以太网模块的属性信息，设置以太网通讯模块的IP地址和子网掩码。
方法与PN—IO的属性设置相同，如下图所示:注意如果要使用TCPIP通讯方式，必须启动IP Protocol being used,设置IP地址与子网掩码，如图3。
4所示:图3.4将组态下载到CPU,则PLC方面设置完成。
对于第一次使用以太网通讯,必须保证首先使用MPI或者PROFIBUS的通讯方式,将设置好参数的组态下载到目标PLC，此后即可通过以太网的方式进行程序监控和项目下载。
2．设置IP地址与通讯检测设置安装有WINCC计算机的windows操作系统的TCP/IP参数，将WINCC组态计算机的IP地址设置成为和PLC以太网通讯模块或者PN—IO的IP地址保证是一个网段，注意子网掩码的设置，如图3。
WinCC连接PLC
WINCC连接Siemens PLC的常用方式The serial methods of communication between Siemens PLC and WinCC摘要 WinCC上位组态软件和西门子PLC建立通讯的几种方法关键词 WinCC，PLC，通讯，MPI协议，Profibus协议，EthernetKey Words WinCC，PLC，Commnication，MPI，Profibus，EthernetA&D Service & Support Page 2-39目录WINCC连接Siemens PLC的常用方式 (1)一．WINCC使用CP5611通讯卡通过MPI连接PLC (4)前提条件 (4)1．STEP 7 硬件组态 (4)2．安装CP5611通讯板卡 (5)3．添加驱动程序和系统参数设置 (5)4．设置Set PG/PC Interface (6)5．添加通道与连接设置 (8)6．连接测试与通讯诊断 (10)二．WINCC使用CP5611通讯卡通过PROFIBUS连接PLC (11)前提条件 (11)I．STEP 7 硬件组态 (11)2．安装CP5611通讯板卡 (13)3．添加驱动程序和设置系统参数 (13)4．设置Set PG/PC Interface (14)5．添加通道与连接设置 (17)6．连接测试与通讯诊断 (18)三．WINCC使用普通网卡通过TCP/IP连接PLC (20)前提条件 (20)1．STEP7硬件组态 (20)2．设置IP地址与通讯检测 (22)3．添加驱动程序和设置系统参数 (23)4．设置Set PG/PC Interface (24)5．添加通道与连接设置 (28)6．连接测试与通讯诊断 (29)四．WINCC使用普通网卡通过Industrial Ethernet连接PLC (31)前提条件 (31)1．STEP7硬件组态 (32)2．添加驱动程序和设置系统参数 (33)3．设置Set PG/PC Interface (34)4．添加通道与连接设置 (36)5．连接测试与通讯诊断 (37)A&D Service & Support Page 3-39说明：1.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。

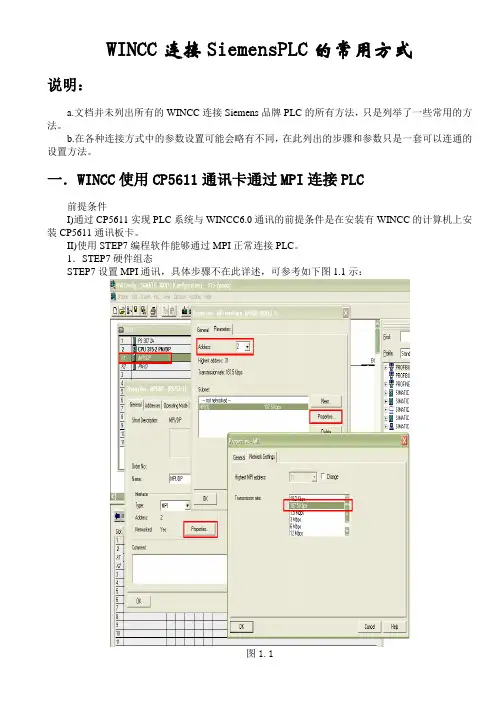

WINCC连接SiemensPLC的常用方式
WINCC连接SiemensPLC的常用方式说明：a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。
b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。
一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I)通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。
II)使用STEP7编程软件能够通过MPI正常连接PLC。
1．STEP7硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。
2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:/cs/document/26707026?caller=view&lc=zh-CN3．添加驱动程序和系统参数设置打开WINCC工程在TagManagement-->SIMATICS7PROTOCOLSUITE->MPI右键单击MPI，在弹出菜单中点击SystemParameter，弹出SystemParameter-MPI对话框，选择Unit标签，查看Logicdevicename（逻辑设备名称）。
默认安装后，逻辑设备名为MPI 如图1.3所示：图1.2图1.34．设置SetPG/PCInterface进入操作系统下的控制面板，双击SetPG/PCInterface图标。
在AccessPointoftheApplication:的下拉列表中选择MPI(WINCC)，如图 1.4所示，而后在InterfaceParameterAssignmentUsed:的列表中，点击CP5611(MPI)，而后在AccessPointoftheApplication:的下拉列表中显示：MPI(WINCC)◊CP5611(MPI)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：重要的参数如下所示：Address:CP5611的地址（MPI地址必须唯一，建议设置为0）TransmissionRate:MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC的MPI端口的传输速率相同HighestStationAddress:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）图1.6诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。
西门子200系列PLC与WINCC的连接
一硬件连接
PPI电缆
CPU224
PC
二软件安装
PC Access
MicroWin V4.0 SP6
WinCC
三新建OPC驱动协议
在WinCCExplorer里新建一个新的OPC驱动程序,然后右键点击OPC Groups,新建一个”NewConnection”,如下图
四连接OPC服务器
右键点击”NewConnection”,跳出”连接属性”dialog box,点击”属性”,跳出”NewConnection 属性”dialog box,在OPC服务器名称栏fill “S7200.OPCServer”,点”测试服务器”按钮,通过,则ok.
接着再接着
再接着点击S7200 OPCSERVER,就可以看到之前在PC Access里建立的变量
注意:如为第三方PLC与WINCC通过OPC通讯,则将“S7200.OPCServer”改成相应品牌的OPC名称即可.具体的名称可先用E:\used soft\simatic里的OPC测试软件”opcquickclient”取得.
五在wincc里建立tag
在WinCC里新建变量,跳出”变量属性”对话框,点击地址”选择”按钮,跳出”NewTag属性”对话框,在条目名称栏内可以有两种填写方式:一种是名称寻址(把之前在PC Access里建立的变量名称填进去);一种是绝对地址(如PLC站地址为3,程序里变量地址为Q0.0,则填写”3,Q0.0,BOOL”即可)
六激活WINCC。
常用西门子WINCC与西门子PLC通讯连接方式
西门子WINCC6.0与SiemensPLC通讯连接有多种方式，下面介绍两种常用的通讯方式。
一、采用普通网卡通过TCP/IP与PLC通讯，通过以太网实现WICC6.0与PLC系统连接的前提条件是PLC系统配置有以太网模块或者使用带PN接口的PLC，以太网模块如CP443-1或者CP343-1,带PN接口的PLC如CPU 315-2PN/DP。
以下为采用普通网卡CP443-1的通讯连接。
1. STEP7硬件组态使用STEP7编程软件对PLC系统进行硬件组态，在“硬件”配置窗口插入实际的PLC硬件，如图1所示：图1 STEP7硬件组态2. 双击CP443-1槽的CP443-1，弹出属性对话框，如图2所示：图2 CP443-1属性对话框3. 点击图2属性对话框，弹出网络参数设置对话框，点击“新建”按钮，新建一个以太网络，输入以太网模块CP443-1的IP地址，通常情况下，不需要启用网关。
如图3所示：图3 参数设置注意事项：如果采用TCP/IP协议通讯方式，必须启动“正在使用IP协议”，将组态好的硬件下载到CPU，则PLC设置完成了！4. 设置安装WINN6.0（通常为工程师站ES和操作员站OS）计算机Windows操作系统的TCP/IP参数，将WINN组态计算机的IP地址设置成为与PLC以太网通讯模块或者PN接口地址保持在一个网段内。
如图4所示：图4 设置计算机IP地址5. 添加新的驱动程序和设置系统参数，打开新创建的工程“test”，在项目管理栏里选择“变量管理”，单击右键选择“添加新的驱动程序”，如图5所示。
图5 添加驱动程序6. 在添加新的驱动程序文件夹里选择“SIMATIC S7 Protocol Suite.chn”，如6所示：图6 驱动程序7. 右键单击TCP/IP，在弹出菜单中点击“系统参数”，如图7所示。
弹出“系统参数-TCP/IP对话框”，选择“单元”标签，查看“逻辑设备名称”，一般默认安装后，逻辑设备名为CP-TCP/IP。

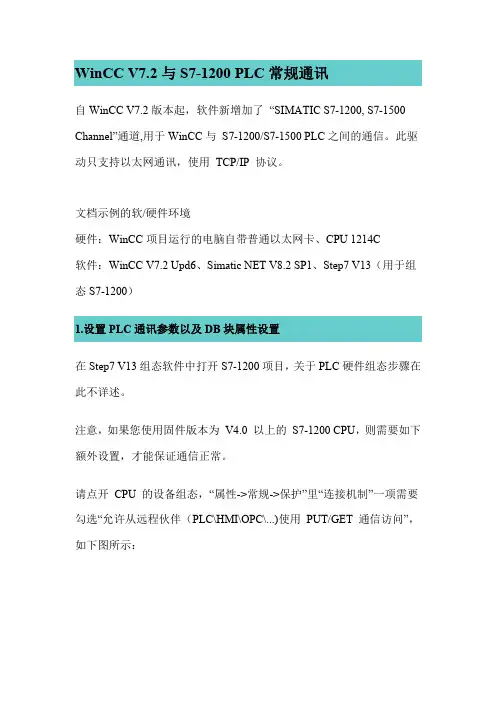

WinCC V7.2与S7-1200的通讯连接
WinCC V7.2与S7-1200 PLC常规通讯自WinCC V7.2版本起，软件新增加了“SIMATIC S7-1200, S7-1500 Channel”通道,用于WinCC与S7-1200/S7-1500 PLC之间的通信。
此驱动只支持以太网通讯，使用TCP/IP 协议。
文档示例的软/硬件环境硬件：WinCC项目运行的电脑自带普通以太网卡、CPU 1214C软件：WinCC V7.2 Upd6、Simatic NET V8.2 SP1、Step7 V13（用于组态S7-1200）1.设置PLC通讯参数以及DB块属性设置在Step7 V13组态软件中打开S7-1200项目，关于PLC硬件组态步骤在此不详述。
注意，如果您使用固件版本为V4.0 以上的S7-1200 CPU，则需要如下额外设置，才能保证通信正常。
请点开CPU 的设备组态，“属性->常规->保护”里“连接机制”一项需要勾选“允许从远程伙伴（PLC\HMI\OPC\...)使用PUT/GET 通信访问”，如下图所示：在树形菜单中打开“设备和网络”，打开网络视图点击CPU 1214C 通讯端口，在“属性”界面中设置通讯参数，在“子网”列表中可把接口连接到某一子网，设置“IP地址”和“子网掩码”参数。
简单通讯情况下，可以不用启用IP路由器，如图1. 所示。
图1. S7-1200通讯参数打开项目中“程序块”，创建DB块，创建数据，如图2.所示。
图2. 创建DB块注意：WinCC需要读写的DB块，不能使用符号寻址，只能使用绝对寻址。
所建的DB块属性中需要取消“优化的块访问”，如图3. 所示。
图3. DB块属性编写相应的PLC程序，下载到实际硬件。
2. WinCC添加新驱动在WinCC项目中可添加此驱动，如图4. 所示，打开变量管理界面，选择“变量管理”点击鼠标右键，选择“添加新的驱动程序”，在驱动列表中选择“SIMATIC S7-1200, S7-1500 Channel”驱动。
wincc与plc通讯不上
wincc与plc通讯不上
开始接触plc，碰到了问题：wincc要和plc通信。
在wiincc与step7仿真器通信的时候是正常的，但是当把这个程序下载到plc里面的时候在wincc上面操作的时候就没有了反应，什么都没有改，pc/pg口也没碰，这是怎么回事？问题描述的清楚么？
最佳答案
但是当把这个程序下载到plc里面的时候在wincc 上面操作的时候就没有了反应，什么都没有改，pc/pg口也没碰，这是怎么回事？
不通就对了。
因为应用程序接口是要改的。
如何改：1.这就要看是采用何种类型的通讯了
2.在wincc中设置，在simatics7protocolsuite中右所组态的通讯，在弹出的窗口中选系统参数------单元-----逻辑设备名称----选择所组态的设备名称（与组态的相同）
3.再在电脑的控制面板中，进行应用程序口设置。
在设置pg/pc接口中选择（第一个空格处）所组态的通讯程序接口，注意一定要与在第二步中设置的一致（如mpi（wincc）、profibus（wincc）或cp-l2-1等）
这样就ok了。
WINCC和与PLC之间的通讯方式
第四章S7-400与WINCC通讯连接技术本章讲述WINCC与可编程控制器间的通讯方式。
WINCC是目前工业现场应用较为广泛的可视化软件技术，能实现工业现场的模拟画面，使现场设备除了提供专用的通道，用于连接到SIMATIC 55/57/5505等系列的PLC外，还提供了如PROFIBUS DP/FMS，DDE(动态数据交换)和OPC(用于过程控制的OLE)等通用通道连接到第三方控制器。
此外，WINCC还以附加件(add-ons)的形式提供连接到其他控制器的通讯通道。
另外，还提供了一个CDK选件，可以用它来开发一些专用通讯通道。
过程通讯原理4.1.1通讯术语下面列举了一些在通讯中应用的术语。
其中有关各种通讯网络的详细介绍已经在上章里详细介绍过，对于WINCC与PLC之间的通讯连接方式的掌握，熟悉下面几种通讯术语，能更好的加深对本章的了解和应用。
(1)通讯通讯用于描述两个通讯伙伴之间的数据交换。
(2)通讯伙伴通讯伙伴是指可以互相进行通讯的模块，也就是说它们可以互相交换数据。
它们可以是PLC中的中央处理器板和通讯处理器，也可以是PC中的通讯处理器。
(3)站站是可以作为一个单元与一个或多个子网连接的设备。
它可以是PLC，也可以是PC。
(4)子网、子网是用于描述一个通讯单元的术语。
该单元包含建立链接所必需的所有物理组件以及相关的数据交换方式。
(5)网络网络是由一个或多个互相连接的子网组成的单元，它包括所有可以互相通讯的站。
(6)通讯驱动程序在WINCC中通讯驱动程序也指通道。
它是一个软件组织，可在自动化系统和WINCC中的变量管理器之间设置连接，以便能向WINCC变量提供过程值。
在WINCC中有很多通讯驱动程序，可通过不同的总线系统连接不同的自动化系统。
每个通讯驱动程序只需被集成到WINCC 项目一次。
通讯驱动程序具有扩展名.chn，安装在系统中所有的通讯驱动程序可在WINCC安装目录下的子目录、bIN中查到。
WINCC与西门子PLC的连接设置
说明：a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。
b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。
一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。
II) 使用STEP7编程软件能够通过MPI正常连接PLC。
1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。
2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:/CN/view/zh/267070263．添加驱动程序和系统参数设置打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOLSUITE->MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。
默认安装后，逻辑设备名为MPI如图1.3所示：图1.2图1.34．设置Set PG/PC Interface进入操作系统下的控制面板，双击Set PG/PC Interface图标。
在Access Point of the Application:的下拉列表中选择MPI (WINCC)，如图1.4所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示：CP5611(MPI) MPI (WINCC)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：重要的参数如下所示：Address:CP5611的地址（MPI地址必须唯一，建议设置为0）Transmission Rate:MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC 的MPI端口的传输速率相同Highest Station Address:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）图1.6诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。
WinCC-与西门子S7-300400-PLC-OPC通讯
WinCC-与西门子S7-300400-PLC-OPC通讯WinCC 与西门子S7 300/400 PLC OPC通讯一．配置软件：1. SIMATIC STEP 7 5.42. SIMATIC NET 5.43 .SIMATIC STEP 7 5.4和SIMATIC NET 5.4授权安装SIMATIC STEP 7 5.4和SIMATIC NET 5.4二．配置OPC STATION1. 打开STEP 7 软件图12.插入SIMATIC PC Station图23.重新命名为“PC2”图34.组态SIMATIC PC STATIONG，双击“configuration”图45.在第一槽插入OPC SW V6.3图56.插入OPC完成图67.插入IE General SW V6.2 sp1图78.设置网卡IP地址和网络掩码图89．IE General 网卡配置完成图910．点击网络结构，进行网络组态图1011.设置OPC和CPU 414-4H连接图1112设置OPC和CPU 414-4H（1）连接编辑图1213.设置OPC连接标签，双击”PC2”OPC，打开“OPC Server”窗口图1314.选择S7选项图1415 选择S7中的Configured选项图1516 点击Configure图1617 进入Configure Symbols选项图1718 选择CPU 414-4 H图1819 点击“OK”，进入OPC Server对话框，选择S7下的“ALL”，点击“OK”完成配置。
图1920. 查看SIMATIC NET下的symbolic,文件空。
图20三．配置Station NET1. 点击计算机左下角的小计算机，打开Station 配置。
图12 在第一槽插入OPC Server图23．在第三槽插入IE General图34．插入完成图45 将“Station Name”命名”PC2”名称和SMATIC PC STATION相同。
S7 200直连WINCC
S7 200PLC通过BCNet-S7PPI直连WINCC
一．利用TCP/IP连接
1.打开WINCC软件，新建一个项目，右键“变量管理”，选择“添加新的驱动程序”，选择“SIMATIC S7 Protocol Suite.chn”。
2.右击“TCP/IP”连接，选择“新驱动程序的连接”，定义一个连接名，点击“属性”，在“IP地址(I)”处填入BCNet-S7PPI的IP地址，点击“确定”。
3.右击“TCP/IP”连接，选择“系统参数”，在“单元”选项中的“逻辑设备名
称(D)”中选择“TCP/IP->你的网卡”。
二．利用驱动连接
1.打开WINCC软件，新建一个项目，右键“变量管理”，选择“添加新的驱动程序”，选择“SIMATIC S7 Protocol Suite.chn”。
2. 右击“MPI”连接，选择“新驱动程序的连接”，定义一个连接名，点击“属性”，在“站地址(S)”处填入PLC的站地址，点击“确定”。
3.右击“MPI”连接，选择“系统参数”，在“单元”选项中的“逻辑设备名称(D)”中选择“S7ONLINE”。
WinCC与200PLC进行DP通信
1 WinCC 访问S7-200 可使用哪些选项1．1通过OPC 进行通信S7-200 PC Access使用S7-200 的OPC server PC Access 可以建立S7-200 和WinCC 之间的OPC 通信。
SIMATIC NET OPC Server可以使用SIMATIC NET 的OPC server 建立S7-200 和WinCC 之间的连接。
1．2使用PROFIBUS DP 的通信通过PROFIBUS DP 的连接是比较快的通信方式。
为了使用PROFIBUS DP 进行通信，需要S7-200 通信模块EM277。
本文档主要针对这种方法做详细介绍。
2 WinCC 如何通过EM277 与200PLC 进行Profibus DP 通信2.1网络配置CP5611作为主站，EM277作为从站的一个标准的主从网络，如图1所示。
图12.2 所使用的硬件和软件硬件：1）S7-200 CPU2242）EM2773）CP56114）PROFIBUS电缆及接头软件：1）WinCC 7.0 SP12）SOFTNET-DP V7.12.3网络组态及参数设置组态PC 站1 插入PC 站在STEP7 中创建一个新项目，在硬件组态中，根据WINCC及Simatic Net 版本选择对应的Application，插入槽中, ，如图2、图3所示。
图2图32 配置网卡图4插入一个CP5611，并创建一个PROFIBUS 网络，设置网络地址，及波特率, 如图4所示。
配置CP5611 作为DP-MASTER, 如图5所示。
图53 插入EM277EM277作为从站的一个标准的主从网络。
从网上下载EM277 的GSD文件，保存到本机路径下。
下载地址：113652在STEP7中，点击选项“Option”--- “Install New GSD”，找到EM277 GSD 文件的目录，安装GSD文件到STEP7 中，如图6所示。
WINCC与西门子PLC常用的连接方式及详细教程(MPI、DP、以太网TCPIP、工业以太网)
• 在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数
只是一套可以连通的设置方法。
一．WINCC使用CP5611通讯卡通过MPI连接PLC
• 前提条件 • I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有
WINCC的计算机上安装CP5611通讯板卡。
• II) 使用STEP7编程软件能够通过MPI正常连接PLC。
一．WINCC使用CP5611通讯卡通过MPI连接PLC
4．设置Set PG/PC Interface
• 进入操作系统下的控制面板，双击Set PG/PC
Interface图标。中选择MPI (WINCC)
• 如图1.4所示，而后在Interface Parameter Assignment
1．STEP 7 硬件组态
• STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：
一．WINCC使用CP5611通讯卡通过MPI连接PLC
注意：
新建一个MPI网络用来通讯， 设置MPI网络的地址和波特率， 且记住，在随后的设置中需要 匹配。
图1.1
一．WINCC使用CP5611通讯卡通过MPI连接PLC
Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示：MPI (WINCC) CP5611(MPI)，如图1.5所示：
一．WINCC使用CP5611通讯卡通过MPI连接PLC
4．设置Set PG/PC Interface
二．WINCC使用CP5611通讯卡通过DP连接PLC
前提条件 I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC 的计算机上安装CP5611通讯板卡. II) 将所要连接的PLC的端口设置为PROFIBUS通讯协议，对于MPI/DP类型 的端口尤其重要。
常用西门子WINCC与西门子PLC通讯连接方式
西门子WINCC6.0与SiemensPLC通讯连接有多种方式，下面介绍两种常用的通讯方式。
一、采用普通网卡通过TCP/IP与PLC通讯，通过以太网实现WICC6.0与PLC系统连接的前提条件是PLC系统配置有以太网模块或者使用带PN接口的PLC，以太网模块如CP443-1或者CP343-1,带PN接口的PLC如CPU 315-2PN/DP。
以下为采用普通网卡CP443-1的通讯连接。
1. STEP7硬件组态使用STEP7编程软件对PLC系统进行硬件组态，在“硬件”配置窗口插入实际的PLC 硬件，如图1所示：图1 STEP7硬件组态2. 双击CP443-1槽的CP443-1，弹出属性对话框，如图2所示：图2 CP443-1属性对话框3. 点击图2属性对话框，弹出网络参数设置对话框，点击“新建”按钮，新建一个以太网络，输入以太网模块CP443-1的IP地址，通常情况下，不需要启用网关。
如图3所示：图3 参数设置注意事项：如果采用TCP/IP协议通讯方式，必须启动“正在使用IP协议”，将组态好的硬件下载到CPU，则PLC设置完成了！4. 设置安装WINN6.0（通常为工程师站ES和操作员站OS）计算机Windows操作系统的TCP/IP参数，将WINN组态计算机的IP地址设置成为与PLC以太网通讯模块或者PN接口地址保持在一个网段内。
如图4所示：图4 设置计算机IP地址5. 添加新的驱动程序和设置系统参数，打开新创建的工程“test”，在项目管理栏里选择“变量管理”，单击右键选择“添加新的驱动程序”，如图5所示。
6. 在添加新的驱动程序文件夹里选择“SIMATIC S7 Protocol Suite.chn”，如6所示：图6 驱动程序7. 右键单击TCP/IP，在弹出菜单中点击“系统参数”，如图7所示。
弹出“系统参数-TCP/IP对话框”，选择“单元”标签，查看“逻辑设备名称”，一般默认安装后，逻辑设备名为CP-TCP/IP。
西门子1200PLC仿真连接HMI和WinCC步骤
西门子1200PLC仿真连接HMI和WinCC步骤最近在搞1200与hmi的仿真，包括触摸屏、TIAWinCC及经典WinCC7.2,仿真都没问题，虽然简单，但还是将一些步骤写下来跟大家一起探讨。
一、软件准备首先说明的是1. 必须要TIAV13SP1才能对1200仿真，CPU固件要4.0以上（含4.0），同时要安装plcSIMV13SP1软件。
2.TIAWinCC专业版和经典WinCC7.2是不能共存的（装虚拟机的除外），刚开始电脑上装的WinCC7.2再装TIAWinCCProfessional死活装不上，打电话给400后得到确认（估计内核相同没法共存）。
3.TIAWinCC的PC版也要硬件狗授权。
因为电脑上已有WinCC7.2，我只能电脑重装系统，再装TIA软件，包括Step7 professionalv13sp1、winccprofessionalv13sp1、plcsimv13sp1三款软件（因为简单模拟所以startdrive没装）。
有关TIAWinCC软件版本相关问题可参阅WinCC Panel论坛“来自西门子技术支持热线的故事：关于TIA PORTAL(博途)V11中的WinCC软件版本和许可证说明”一贴，西门子的工程师讲的很清楚。
二、项目建立与仿真（与HMI及博途WinCC）（1）新建一个项目，添加1215CPU(4.1固件版本)，弄一个简单的模拟量程序，数据放到DB1块PD里，注意DB1选用优化的块访问。
然后点击工具栏“开始访真”按钮，会自动启动PLCSIM，选择网络接口后直接下载到仿真器里。
（2）继续添加HMI触摸屏，比如选择7寸精简屏（KTP700 Basic PN）,添加后会有自动设置向导，你选择上面的PLC即可，在“设备和网络”中将其与PLC连在一起。
直接在根画面下建3个IO域，分别为压力、差压、温度，变量连接选择PLC变量，直接找到DB1，选择对应符号名连接即可。
右键该HIM设备，选择“开始仿真”，会自动打开WinCC RT，可以看到模拟的数据画面，至此触摸屏的仿真到此结束。
WinCC链接西门子PLC常用方法
WINCC连接Siemens PLC的常用方式The serial methods of communication between Siemens PLC and WinCC说明：1.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。
2.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。
一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I）通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。
II）使用STEP7编程软件能够通过MPI正常连接PLC。
1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1A&D Service & Support Page 4-39注意：1．新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。
2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接: /WW/view/en/267070263．添加驱动程序和系统参数设置打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。
默认安装后，逻辑设备名为MPI如图1.3所示：图1.2A&D Service & Support Page 5-39图1.34．设置Set PG/PC Interface进入操作系统下的控制面板，双击Set PG/PC Interface图标。
wincc与PLCsim模拟器仿真实现连接
用S7-PLCSIM V5•4对WINCC V6•2的仿真一、MPI网的仿真1、PC/PG端口选择：STEP7选PLCSIM（MPI），WINCC选MPI（Wincc）――＞PLCSIM （MPI）。
2、先在STEP7V5•4软件编好控制程序。
3、打开S7-PLCSIMV5•4软件，在出来的窗口中勾下面的那个选项，点第二个选项，选择打开STEP7V5•4程序的项目。
4、下载程序并运行。
5、打开WINCC V6.2并新建项目，在变量管理添加新的驱动程序，选••••S7•••的，然后在MPI新建连接，在属性里把插槽号改为2，在MPI上点击右键――＞系统参数――＞单元――＞在逻辑设备项选择“PLCSIM（MPI）”。
6、新建变量并编辑画面，然后保存运行。
（和6•0的版本一样）二、TCP/IP网的仿真1、1、PC/PG端口选择：STEP7选PLCSIM（RFC 1006），WINCC选CP_I2_1：――＞PLCSIM（RFC 1006）。
2、先在STEP7V5•4软件组态硬件（要有CP343-1并填入IP地址）并编好控制程序。
3、打开S7-PLCSIMV5•4软件，在出来的窗口中勾下面的那个选项，点第二个选项，选择打开STEP7V5•4程序的项目。
4、下载程序并运行。
5、打开WINCC V6.2并新建项目，在变量管理添加新的驱动程序，选••••S7•••的，然后在TCP/IP新建连接（记得填入STEP7组态时的IP地址），更改插槽号为2。
在TCP/IP上点击右键――＞系统参数――＞单元――＞在逻辑设备项选择“CP_I2_1：”。
6、新建变量并编辑画面，然后保存运行。
（和6•0的版本一样）三、PROFIBUS网的仿真1、PG/PC接口选择：STEP7选择S7ONINE（STEP7）――＞PLCSIM（PROFIBUS），WINCC选CP_I2_1：――＞PLCSIM（PROFIBUS）。
2、WINCC中在PROFIBUS新建连接，然后进入PROFIBUS的系统参数――＞单元――＞逻辑设备名称选：PLCSIM（PROFIBUS）。
西门子系列PLC与WINCC的连接
一硬件连接
PPI电缆
CPU224
PC
二软件安装
PCAccess
MicroWinV4.0SP6
WinCC
三新建OPC驱动协议
在WinCCExplorer里新建一个新的OPC驱动程序,然后右键点击OPCGroups,新建一个”NewConnection”,如下图
四连接OPC服务器
右键点击”NewConnection”,跳出”连接属性”dialogbox,点击”属性”,跳
出”NewConnection属性”dialogbox,在OPC服务器名称栏fill“S7200.OPCServer”,点”测试服务器”按钮,通过,则ok.
接着
再接着
再接着点击S7200OPCSERVER,就可以看到之前在PCAccess里建立的变量注意:如为第三方PLC与WINCC通过OPC通讯,则将“S7200.OPCServer”改成相应品牌的OPC名称即可.具体的名称可先用E:\usedsoft\simatic里的OPC 测试软件”opcquickclient”取得.
五在wincc里建立tag
在WinCC里新建变量,跳出”变量属性”对话框,点击地址”选择”按钮,跳
出”NewTag属性”对话框,在条目名称栏内可以有两种填写方式:一种是名称寻址(把之前在PCAccess里建立的变量名称填进去);一种是绝对地址(如PLC站地址为3,程序里变量地址为Q0.0,则填写”3,Q0.0,BOOL”即可)
六激活WINCC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
说明：a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。
b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。
一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。
II) 使用STEP7编程软件能够通过MPI正常连接PLC。
1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。
2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:/CN/view/zh/267070263．添加驱动程序和系统参数设置打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOLSUITE->MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。
默认安装后，逻辑设备名为MPI如图1.3所示：图1.2图1.34．设置Set PG/PC Interface进入操作系统下的控制面板，双击Set PG/PC Interface图标。
在Access Point of the Application:的下拉列表中选择MPI (WINCC)，如图1.4所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示：CP5611(MPI) MPI (WINCC)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：重要的参数如下所示：Address:CP5611的地址（MPI地址必须唯一，建议设置为0）Transmission Rate:MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC 的MPI端口的传输速率相同Highest Station Address:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）图1.6诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。
如下图所示：Test 按钮点击后，显示OK表示CP5611工作正常。
点击Read按钮后，将显示所有接入MPI网络中的设备的站地址，如果只能读到自己的站地址，此时，请查看MPI网络和硬件连接设置，只有成功读取到CPU的站点地址，才能进行以下的步骤，否则，不可能建立通讯。
5．添加通道与连接设置添加驱动连接，设置参数。
打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI，右键单击MPI，在下拉菜单中，点击New Driver Connection，如图1.7所示，在弹出的Connection properties对话框中点击Properties按钮，弹出Connection Parameter-MPI属性对话框，如图1.8所示：图1.7图1.8图1.9重要的参数如下所示：Station Address：MPI端口地址Rack Number：CPU所处机架号，除特殊复杂使用的情况下，一般填入0 Slot Number：CPU所处的槽号注意：如果您是S7-300的PLC，那么该参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。
6．连接测试与通讯诊断通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立。
注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P 或者RUN状态，WINCC必须激活运行，根据图1.9所示的位置，进入通道诊断工具，检测通讯是否成功建立。
如图1.10所示，绿色的“√”表示通讯已经成功建立。
图1.10图1.11至此WINCC使用CP5611通讯卡通过MPI连接PLC的过程完毕。
二．WINCC使用CP5611通讯卡通过PROFIBUS连接PLC前提条件I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡.II) 将所要连接的PLC的端口设置为PROFIBUS通讯协议，对于MPI/DP类型的端口尤其重要。
1．STEP 7 硬件组态使用STEP 7软件组态PLC的硬件信息，将相应的板卡在Hardware进行硬件组态，选择你将要连接WINCC的对应端口，如果其类型为MPI/DP，则需要将端口指定为PROFIBUS，如下图2.1所示：图2.1点击上图所示的Properties…按钮，如下图所示：图2.2A．设置该PROFIBUS端口的地址为2B．点击New按钮，在Subnet下新建一个PROFIBUS网络，在弹出的对话框中设置参数，如图2.2所示：其中重要参数如下：Highest PROFIBUS Address：指整个PROFIBUS网络中的最高的站点地址，默认为126，可作修改。
Transmission Rate：PROFIBUS网络的通讯速率，整个网络中所有站点的通讯波特率应当一致。
Profile：具体的传输协议的设置，这里我们使用DP。
图2.3其他设置可根据您项目的具体情况进行设置。
2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:/CN/view/zh/267070263．添加驱动程序和设置系统参数打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOLSUITE->PROFIBUS右键单击PROFIBUS，在弹出菜单中点击System Parameter，如图2.4所示，弹出System Parameter- PROFIBUS对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。
默认安装后，逻辑设备名为CP_L2_1:，如图2.5所示：图2.4图2.54．设置Set PG/PC Interface进入Windows操作系统下的控制面板，双击Set PG/PC Interface图标，在Access Point of the Application:的下拉列表中选择CP_L2_1: 如图2.6所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(PROFIBUS)，而后在Access Point of the Application:的下拉列表中显示：CP5611(PROFIBUS) CP_L2_1:，如图2.7所示。
图2.6图2.7设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(PROFIBUS)参数。
如图2.8所示：重要的参数如下所示：Address:CP5611的PROFIBUS地址Transmission Rate:PROFIBUS网络的传输速率（您可以修改，但必须和实际连接PLC的PROFIBUS端口的传输速率相同）Highest Station Address:PROFIBUS网络的最高站地址（必须和PLC的PROFIBUS网络参数设置相同）Profile:设置具体通讯协议，这里使用DP图2.8诊断PROFIBUS网络，点击Diagnostic…按钮，进入诊断对话框。
如下图所示：Test按钮点击后，显示OK表示CP5611工作正常。
点击Read按钮后，将显示所有接入PROFIBUS网络中的设备的站地址，如果只能读到自己的站地址，此时，请查看PROFIBUS网络和硬件连接设置，只有成功读取到CPU的站点地址，才能进行以下的步骤，否则，不可能建立通讯，如图2.9所示：图2.95．添加通道与连接设置添加驱动连接，设置参数。
打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->PROFIBUS，右键单击PROFIBUS，在下拉菜单中，点击New Driver Connection，如图2.10所示，在弹出的Connection properties 对话框中点击Properties按钮，弹出Connection Parameter-PROFIBUS属性对话框，填入参数，如图2.11所示：图2.10图2.11 重要的参数如下所示：Station Address：（通讯模块的IP地址）Rack Number：CPU所处机架号，除特殊复杂使用的情况下，一般填入0 Slot Number：CPU所处的槽号注意：如果您是S7-300的PLC，那么该参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。
6．连接测试与通讯诊断通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立。
注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P 或者RUN状态，WINCC必须激活运行，根据图2.12所示的位置，进入通道诊断工具，检测通讯是否成功建立。
如图2.13所示，绿色的“√”表示通讯已经成功建立。
图2.12图2.13至此WINCC使用CP5611通讯卡通过PROFIBUS连接PLC的过程完毕。

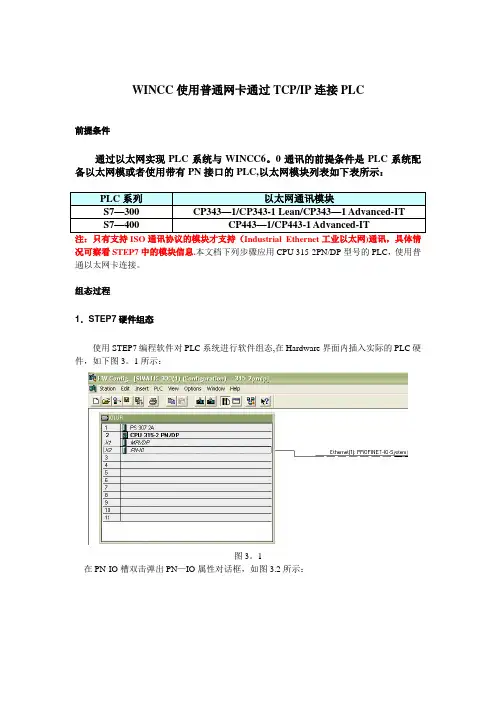

三．WINCC使用普通网卡通过TCP/IP连接PLC前提条件通过以太网实现PLC系统与WINCC6.0通讯的前提条件是PLC系统配备以太网模块或者使用带有PN接口的PLC，以太网模块列表如下表所示：以太网通讯模块PLC系列S7-300CP343-1/CP343-1 Lean/CP343-1 Advanced-ITS7-400CP443-1/CP443-1 Advanced-IT注：只有支持ISO通讯协议的模块才支持（Industrial Ethernet工业以太网）通讯，具体情况可察看STEP7中的模块信息。
