6.景观施工图审查要点
【精选】景观施工图审查要点
【精选】景观施工图审查要点景观施工图审查要点1.设计依据和规范2.设计文件是否齐全，包括计划设计任务书、红线图、地形图、建筑规划图、各建筑规划图、各建筑主体首层平面图及立面图3.设计规模（绿化面积、投资）功能内容是否符合{景观设计任务书}要求、{景观设计方案评审指引}的规定和使用要求4.施工图设计所依据的有关标准，规定，规范是否恰当，正确5.审查要求6.总平面图7.轴线编号与尺寸关系及其与总图、结构等图纸的一致性8.园林尺寸与曲率是否合宜9.园林小品（雕塑、构筑物、花坛等）位置、形式是否合宜10.指北针、风玫瑰以及图纸比例11.总索引图：图中编号与详图是否相符12.铺装索引图：图纸编号与铺装详图是否相符13.竖向设计图14.场地施工坐标网坐标值是否正确15.场地外围的道路、铁路、河渠及地面的关键性标高是否正确16.各场地、广场的标高及原地面标高17.道路、排水沟的起点、变坡点、转折点和终点等的设计标高（道路标注在道路中心线上，排水沟标注沟底标高）及关键点的原地面标高，纵坡距、纵坡向、平曲线要素、竖曲线半径，关键性坐标。
道路应注明其横坡向（单坡或双坡）18.用坡向箭头表明地面排水方向，如有堆山设计，可用设计等高线表示地面坡度19.指北针20.种植施工图21.乔木：是否正确标注植物代号、栽植点、行距、株距尺寸22.灌木和草本，是否正确标注植物代号及群栽位置，范围23.植物与建筑物、构筑物、道路以及管线（地上地下）的距离是否恰当24.列表栏内容：尺寸单位比例图例施工要求25.详图26.图中编号与大样图是否相符27.平、立、剖面图是否一致28.构筑物的墙、梁、柱的材料、厚度、对应关系。
及与结构图的一致性29.种植池、驳岸或护坡、挡土墙等构筑物的顶部和底部的设计标高是否合适30.铺装材料的选用及颜色31.无障碍设计：广场、道路等有高差的地方是否设置了供残疾人使用地坡道，其宽度、坡度及长度是否符合规范要求32.大样详图33.详图编号与平、立、剖面是否相符34.详图所表示地构筑物轴线、梁、柱、墙关系、标高等与平立剖面及结构是否一致35.铺装材料选用、颜色及做法、不同类型、不同颜色装饰材料之间的分界部位36.详图所表达的内容如埋件、灯具、管线是否与其它工种相符37.给排水平面图38.绘出总平面、注明构筑物的坐标值及道路中心线坐标值39.场地四届的施工坐标值及道路中心线坐标值40.给排水管道的平面布置，注明各管线的定位尺寸或者施工坐标值，并反应其与建筑物、构筑物的距离，以及管线之间的相互间距41.场地管线接入点的位置及坐标42.场地管线接入点的位置及坐标43.指北针44.照明平面图45.绘出总平面、注明构筑物的坐标值及道路中心线坐标值46.场地四届的施工坐标值47.配电系统管线的平面布置注明各管线的定位尺寸或施工坐标值48.并反应其与建筑物构筑物的距离以及管线之间的相互间距49.场地管线接入点的位置及坐标景观设计项目流程---扩初设计评审设计者结合专家组方案评审意见，进行深入一步的扩大初步设计(简称"扩初设计")。

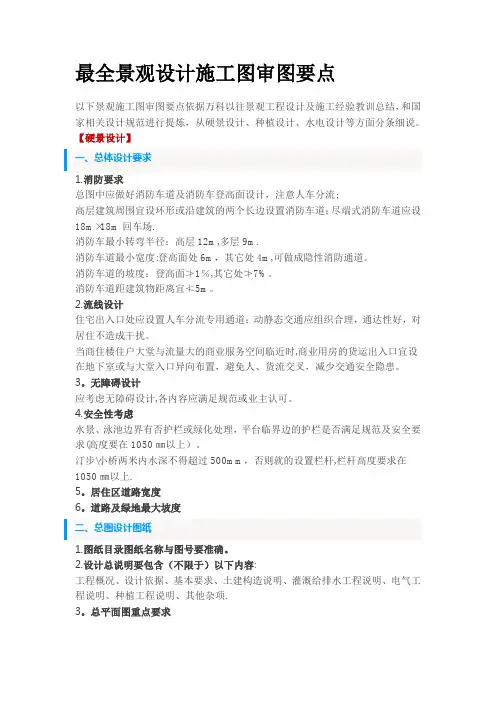

最全景观设计施工图审图要点
最全景观设计施工图审图要点以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结，和国家相关设计规范进行提炼，从硬景设计、种植设计、水电设计等方面分条细说。
【硬景设计】一、总体设计要求1.消防要求总图中应做好消防车道及消防车登高面设计，注意人车分流;高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m回车场.消防车最小转弯半径：高层12m,多层9m.消防车道最小宽度:登高面处6m，其它处4m,可做成隐性消防通道。
消防车道的坡度：登高面≯1％,其它处≯7%。
消防车道距建筑物距离宜≮5m。
2.流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理，通达性好，对居住不造成干扰。
当商住楼住户大堂与流量大的商业服务空间临近时,商业用房的货运出入口宜设在地下室或与大堂入口异向布置，避免人、货流交叉，减少交通安全隐患。
3。
无障碍设计应考虑无障碍设计,各内容应满足规范或业主认可。
4.安全性考虑水景、泳池边界有否护栏或绿化处理，平台临界边的护栏是否满足规范及安全要求(高度要在1050㎜以上）。
汀步\小桥两米内水深不得超过500mm，否则就的设置栏杆,栏杆高度要求在1050㎜以上.5。
居住区道路宽度6。
道路及绿地最大坡度二、总图设计图纸1.图纸目录图纸名称与图号要准确。
2.设计总说明要包含（不限于）以下内容:工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项.3。
总平面图重点要求所采用的底图为最终确定的建筑规划总平图，并且各种建筑出地面部分已全部画出,位置尺寸准确。
图纸要涵盖全部的设计范围，无缺失漏画。
图纸中要包含所设计的全部硬质景观,且尺寸与大样图一致，位置准确。
正确的指北针与比例尺。
道路等要满足规范等的要求。
4。
索引平面图底图是最终正确的景观平面图。
所有的硬质景观均有大样详图索引,没有漏标。
硬质景观索引无重复,索引图号与后面对应的索引详图号一致.5。
5分钟学会景观图审 万科景观专业施工图审图审查要点 新手必备
构筑物灯光设计是否考虑，如否，请说明原因。
水景 是否距岸2米范围内水深超过500水景；是否设防护栏杆（如超过500，岸边必须 加防护栏杆）。 嬉水池深度小于300，以防止儿童溺水，同时水底 防滑需处理。 泵坑位置不建议设置于水池内，从安全考虑，尽可能独立设置；泳池泵房位置在 平立剖面图中是否统一。 给水口、排水口、溢水口、补水口位置 是否隐蔽设置。 水景饰面防泛碱措施是否考虑。（尽可能使用干挂形式；结构面外设计加做防水 层或面层石材尽量设计为大板，减少石材拼缝，避免拼缝处水的渗入溢出） 围墙/挡土墙
小区入口车行道道闸及刷卡机的布置，及安保服务岗/遮阳伞的位置。
D □是 □否 原因： D □是 □否 原因： B □是 □否 原因：
□是 □是 □是
□否 □否 □否
铁艺专业单位深化图纸
F □是 □否 原因：
□是 □否
低密度住宅的庭院内铺装、台阶及平台详图；高层各出入口平台详图。
F □是 □否 原因：
围墙安防形式与安防系统安装位置是否与植物冲突。
挡土墙是否设置排水孔。（一般10米设一个直径75mm的排水孔） 钢筋混凝土挡土墙是否设伸缩缝，配筋墙体每30m设一道，无筋墙体每10m 设一道。 栏杆是否存在易攀爬样式。
围栏、栅栏竖杆的间距不应大于110mm。
活动场地
运动区地面 铺装材料建议防滑，同时满足易清洗、耐磨、耐腐蚀的要求。
景观总平面是否与最终铺装排版图尺寸一致。
D □是 □否 原因： D □是 □否 原因： D □是 □否 原因： D □是 □否 原因：
□是 □是 □是 □是
□否 □否 □否 □否
小院划分标准是否有跟营销明确，若有，请提供配置标准。
施工图审查要点(建筑)
施工图审核要点（建筑）一、前置条件审核1、审核宗地号、建设单位名称、项目名称。
2、审核建筑专业图纸是否齐全（总图、平、立、剖面图，平面放大图、墙身大样图、楼梯大样图、门窗大样图、其他节点大样、设计说明、人防专项、节能专项、绿色建筑专篇等）。
3、审核施工图是否与建筑方案图及景观方案设计上吻合，是否与建筑和景观方案公示图吻合。
二、规划及指标审核1、审核经济技术指标中的建设用地面积、规定容积率、绿地率、计容积率建筑面积、总建筑面积、建筑覆盖率/建筑密度、车位数、公共配套各功能房面积等指标与土地出让合同、用地规划许可证、方案公示图、方案批复一致。
2、审核红线退线距离、红线坐标点、裙房及塔楼退线距离、地下室轮廓线退红线距离等是否满足规划要点要求。
3、审核日照间距或日照小时数是否满足用地相关日照测算要求。
4、审核所有道路（包括消防通道、人行出入口、车行出入口）的名称、宽度、转弯半径和各控制点标高，有开向城市道路的机动车口的，要标注开口距离道路交叉口距离。
5、审核场地内部车行交通流线是否合理，人车是否分流，到达离开车流是否便捷顺畅，高峰期车辆排队对城市交通造成拥堵的措施。
6、审核建筑高度是否符合规证要求及航空限高要求。
三、图纸深度审核1、审核轴线号是否齐全，标注距离.位置.尺寸是否齐全且与各对应单体对应一致，其中包括图纸目录、图签部分、图纸的主要内容部分。
2、审核建筑轴线交点定位坐标是否齐全（每栋建筑不少于3个定位坐标），且轴线与单体建筑图一致。
3、审核场地地形图、坐标系与规划局提供规划许可证附图是否一致。
4、审核平面方案两道尺寸线，施工图三道尺寸线，施工图立面是否有门窗洞口标高，剖面标高是否准确，与总图及立面、详图标高是否一致。
5、审核核心筒、楼电梯、卫生间是否有放大平面图，详细标注细部尺寸及做法。
6、审核各平面是否有面积计算简图，标明全部计算面积、计算一半面积及不计算面积部分。
7、审核建筑立面图纸是否有遗漏，被遮挡立面应单独绘制。
工程审图要点(景观施工图)
不涉及
1、园林场地标高与建筑各空间连接标高衔接合理。核对此处建筑的详细标高和功能要求；核对设备、管网的位置 和走向，在满足功能的前提下，不影响美观效果。
不涉及
架空层
2、如场地覆土超过建筑室内地坪，建筑外墙需做防水处理，但覆土高度需低于窗台下口标高30cm。
不涉及
1、色彩、质感、图案变化等设计合理。 重点区域选择高档材质，次要区域需考虑对成本的控制，补充硬景材质 清单；
2、充分考虑给水管径的合理性。重点核对取水点的服务半径、取水便捷度。
满足
给水系统
图
3、管网干管尽可能靠近供水点和水量调节设施，干管应避开道路（包括人行路）铺设，一般不超出绿化用地范围 。
满足
4、抽水泵应与供电设施相结合。
满足
1、明确与建筑市政管网的衔接、标高设置的合理性。 容积、面积计算校核。 排水总图
满足
5、前后花园都应该有养护用的给水点，水源从业主水表后引出
待定
1、明确防水处理方式及防水材料。
满足
2、循环水管、补水管、排水管需有水量控制，所有管的出口需隐藏和美化处理；排空管、溢流口的设置。泵坑位 置、盖板、大小，水池放空管 ；
满足
规则/镜面 水池
3、明确池底、池壁结构。水池构造原则上采用钢筋砼结构。防水节点是否完备，构造是否合理；水池基础必须用 抗渗混凝土
满足
1、对土方平衡的考虑最优。应详细表达建筑正负零标高、一层所有室内地坪标高、所有建筑出口标高，车库坡道
及旁边剪力墙标高，人行出口平台标高，通风口完成面标高，地库顶板标高，室外楼梯最下口标高（需与园林场 满足
地标高接平），结构柱下口标高（需低于园林场地标高）。
竖向
1、与周边道路、地形现状相接顺畅； 2、对人行和车行的竖向标高考虑合理周到； 3、无交叉点的道路必需有控制点标高。 4、挡土墙的自身标高及内外标高必须标注； 5、围墙的自身标高以及围墙内外标高必须标注； （道路最大纵坡8%；自行车专用道路最大纵坡5%以内；人行道纵坡不大于2.5%；）
景观施工图读图审图要点汇总
景观施工图读图审图要点汇总一、总平面设计审图要点：1.景观设计方案评审提出的调整意见是否得到落实；2.场地无障碍设计原则的运用是否到位;3.图纸线性、虚实、粗细等层次是否分明；4.图纸上各主题及空间内容标注是否明确；5.园路尺度及曲率是否合适,道路转弯处是否符合消防规范要求；6.景观置石、园林小品位置是否合适，数量及描述是否清晰；7.各功能分区及主要构筑物标注是否明确；8.总图编号与详图是否相符；9.人行步道系统是否完备、边界且与入户开创部分保持2.5米以上距离；10.主要控制坐标是否已标注；指北针。
二、竖向设计1.人工水体、下沉广场、台地主要景点的高程处理方法是否得当；2.场区内室内外标高是否统一合理；3.道路交叉点、边坡线等重要点是否有标高控制；4.重要景观构筑物、小品是否有标高控制；5.水系标高是否完善合理；6.地形、等高线是否设计合理；7.与建筑交接处地形是否超过室内正负零；8.对照景观总图、竖向总平面及剖面图，审查小区公共空间与组团景观空间的标高、节点衔接处理是否合理，空间界定是否清晰；9.场地外围道路、地面等关键性标高是否正确；10.道路、排水沟的起点、变坡点、转折点和终点的设计标高及关键点的原地面标高是否标注明确；11.道路上应用箭头标明排水方向；三、景观小品设计1.小品功能和立意是否明确，并满足景观需求；2.各类景观小品样式、风格是否与整体景观协调；3.高度、厚度等尺寸比例及细节尺寸是否符合审美要求；4.小品材质是否符合整体景观风格要求及质量档次要求；5.小品等构筑物的材料的流通性是否合理，性价比是否合理。
四、铺装设计1.材料流通性是否明确，产地出处是否合理；2.铺装的材质、颜色是否与整体景观协调；3.铺装的样式是否简便易行、节省材料；4.面层处理是否满足功能要求；五、给水专业设计1.各种给水用量是否能满足；2.水源位置是否合适；管材、接口、铺设与防腐是否符合规范；、六、排水专业设计：1.排水量是否满足、是否与综合管网预留量一致；2.排水方式是否合理，管材的铺设方式是否符合规范；3.各管线与建筑物、构筑物的距离及管线之间相互间距是否符合规范；4.给排水的管道与取水口平面布局是否合理；5.标高控制是否准确；6.管径是否满足要求；7.是否对水景给排水系统进行独立设计，且是否合理；8.阀门井、检查井等的数量是否满足需求，是否进行美化；9.场地四界的施工坐标值是否明确；10.场地管线接入点位置及坐标是否明确；11.施工坐标是否明确；七、电气专业设计1.电源位置是否正确；2.电压等级是否符合区域电压等级，用电量是否与配电箱预留电量有冲突；3.照明层次是否丰富；4.防雷、接地安全、防护等安全措施是否完备，符合规范要求；5.路灯间距是否满足照明要求，有无考虑节能；6.灯光颜色、灯具布置的位置及形式是否合理；7.电气平面布置是否合理，不得存在安全隐患；8.线路走线是否距离最短，是否与建筑物或构筑物有冲突；9.是否符合物业管理需求；10.各管线的定位尺寸或施工坐标是否明确，与建筑构筑物间的距离是否符合规范要求；11.场地管线接入点的位置及坐标是否明确；八、水景设计审图要点1.自然水系的驳岸形式是否符合整体景观形式的需求；2.水景的剖面层次是否丰富合理；3.水景深度及安全防护措施是否符合规范要求；4.水景结构、园林小品的基础及设备设施的位置、标高与有关管线位置是否有冲突；5.自然水系或人工水系的面积及形式是否满足造价及景观需求；6.水景是否考虑补水及溢水口；7.深度是否合理；8.是否合理设置驳岸或护坡；9.人工水景结构构造在伸缩缝、沉降缝以及管道贯穿池底和外壁处应采取防漏措施，水景的储水池应在稳定统一的基础上避免后期不均匀沉降拉裂等的风险；10.管道应考虑耐腐蚀的管材，在可能发生沉降的部位应采取技术措施保护；11.水景电气设计应有可靠的接地和漏电保护措施；12.水下照明应采用安全电压；13.可选择适合当地生长的水生植物；14.水景周边应避免种植落叶植物；九、景观与建筑及构筑物结合部分审图要点1.地库入口、自行车库入口、采光通风井等位置与周围景观衔接的部分是否合理统一；2.地库出入口有无考虑遮雨隔音设施及安全性；3.地下车库人行出入口、单体建筑地下室人行出入口的标高与道路、园路是否协调，是否人性化；4.综合管线、窨井盖、配电设备、弱电设备、煤气调压站、垃圾房等是否落实景观修饰；十、景观主材及设备审图要点1.主要材料设备的款式是否满足功能需求及规范要求，材料能否在当地市场采买，能否满足工程实施等各方面的需求；2.石材主材样板需要封样，并提供展板，生产厂家及经销商参考资料是否详细；3.置石的选材、摆放位置是否合理，是否需要二次设计；4.雕塑小品、成品座椅等图片或样板、室外家具、灯具的布置是否合理，不得存在安全隐患；5.植物的形态要求、规格尺寸及产地参考图片等具体信息是否齐备；6.水电专业相关设备是否标注清楚，采买是否具有流通性，产品详细信息是否明确。
施工图审查要点-景观
A
大型景观构筑物的结构、基础及回填土处理应由主体结构设计单位进行审核确认 A
景观道路、广场等公共区域下的回填土厚度小于等于2m时，回填土应进行压实， 压实系数不应小于0.94，并应符合《建筑地基处理技术规范》。
E
景观道路、广场等公共区域下的回填土厚度大于2m时，回填土应进行地基处理， 如：旋喷桩、挤密桩等，并应符合《建筑地基处理技术规范》。
8.1施工图第三方审查要点—总图及景观
项目名称
项目编号
地块或分期名称
部位分项 序号
审查内容
问题 施工图完成情况
类别
评定
一.设计文 1.1 件提资 1.2
1.3 1.4 1.5 1.6
二.总图设
计
2.1
2.2 2.3
2.4
2.5
2.6 2.7 2.8
提供完整的集团签批版方案（对应景观施工图设计的版本）。
B □是□否□优化
2.10 所有地面建筑构筑物必须反应在总图中，确保与景观设计不冲突。
E □是□否□优化
2.11 车库入口周边应预留景观绿化种植条件。
E □是□否□优化
2.12
广场场地与城市道路、人行道、地下通道、斑马线等交接须流线顺畅；广场与车 行道交接处应有无障碍设计。
B □是□否□优化
2.13
消防扑救面、消防车道和建筑之间不应设置妨碍消防车操作的树木。
D □是□否□优化
室外机动车及非机动车停车场应合理考虑分区绿化及乔木遮阳设计。
E □是□否□优化
审查说明
初审
评审会确认
复审
设计院回复
甲方意见
审查单位 意见
确认审查意见（有异议时召 开评审会），形成一审结论
最全景观设计施工图审图要点
最全面的景观设计施工图复习要点以下景观施工图审查要点是在总结万科以往景观工程设计施工经验教训的基础上，结合国家相关设计规范提炼而成，从硬景观设计、种植设计、水电设计等方面进行了细化。
【硬景观设计】一、总体设计要求一、防火要求总图中应设计好消防车的消防车道和高架面，注意人车分流；高层建筑周围或沿建筑的两条长边应设置环形消防通道；消防车最小转弯半径：高层12m，多层9m。
消防通道最小宽度：攀爬面6m，其他地方4m，可做成隐蔽的消防通道。
消防车道坡度：上升面≯1 %，其他地方≯7 %。
消防车道与建筑物的距离应为≮ 5m。
2.流线型设计住宅的出入口应当设置人车分流专用通道；动、静态交通组织合理，通达性好，不影响生活。
商住楼的居民大堂与人流量大的商业服务空间相邻时，商业楼的货运出入口应设在地下室或与大堂入口相反的方向布置，以避免人流与货流交汇，减少交通安全隐患。
3.无障碍设计应考虑无障碍设计，每个内容应符合规范或业主的认可。
4. 安全考虑水景和游泳池的边界是否有护栏或绿化，平台关键边缘的护栏是否符合规范和安全要求（高度应在1050mm以上）。
汀步\小桥两米内水深不得超过500mm，否则应设置栏杆，栏杆高度应在1050mm以上。
5、住宅区道路宽度6.道路和绿地的最大坡度2.总图设计图1、图纸目录中的图纸名称和图号应准确无误。
2. 总体设计说明应包括（但不限于）以下内容：项目概况、设计依据、基本要求、土建施工说明、灌溉给排水工程说明、电气工程说明、种植工程说明等杂项。
三、总平面图的关键要求使用的底图是建筑规划的最终总平面图，各种建筑的地面部分都已经画好了，位置和尺寸都准确。
图纸应涵盖整个设计范围，不得遗漏或遗漏图纸。
图纸应包括所有设计的硬景观，尺寸与大图一致，位置准确。
正确的指南针和刻度。
道路等必须符合法规等的要求。
4. 索引平面图底图是最终正确的景观平面图。
所有硬景观都有大标注，没有缺失标记。
硬景观索引没有重复，索引号与对应的索引明细号相同。
06、景观施工图审查要点
景观施工图审查要点一、施工前准备要点1.审查设计文件，确认施工图与设计文件一致。
2.确认施工图中所示材料的规格、品牌、颜色、表面处理等是否符合设计要求。
3.审查施工图中标识的断面、尺寸及特殊构造的正确性。
二、道路工程施工图要点2.1 坡度1.审查符合设计要求的坡度是否正确，并且与现场测量结果一致。
2.审查雨水收集系统、排水系统、水利设施的构造、布置和施工方法是否符合设计要求，其中包括水井盖、排水管、检查井等。
2.2 管道工程1.审查水源、供水系统、排水系统、燃气系统、通信系统和电缆地底埋设等各个方面，包括管道的材料、规格、连接方法等是否符合要求。
2.审查管道的位置、高程设计和布局是否符合设计要求，特别是涉及到地下管道的时候，要注意安全。
2.3 设备和设施1.审查公共设施建筑、景观设施等，如公园、广场、体育场所、停车场等设施的数量、布局、样式、尺寸等是否符合设计要求。
2.审查设备的选择、规格、布局和安装方法等是否符合设计要求。
三、建筑工程施工图要点3.1 结构1.审查所用材料的规格和质量，比如钢筋、混凝土、板材等，是否符合设计要求。
2.审查构造的正确性，包括柱、梁、板、墙等，是否符合设计要求。
3.审查构造的连接方法、尺寸、定位标准等是否与设计文件一致。
3.2 外立面1.审查墙体材料的颜色、质量、处理方式（如贴面、干挂、刮腻子等）、尺寸和排列方式是否与设计文件一致。
2.审查门窗的材质、规格、颜色、玻璃等是否符合设计要求。
3.审查外墙保温、防水、通风系统的配置和施工方式是否符合设计要求。
3.3 室内设计1.审查室内设计方案的正确性，包括用材、样式和面积要求等是否符合设计要求。
2.审查室内家具、陈设品、灯具等的样式、数量、颜色等是否符合设计要求。
3.审查室内电气设施、照明设备的配置、规格、数量等是否符合设计要求。
四、景观绿化施工图要点4.1 绿化带1.审查树种的选择、规格、数量等是否符合设计要求。
2.审查绿化区位置、范围、高度、斜率等是否符合设计要求。
施工图审查要点一览表(园林景观)
亭子 槽的需出C型槽大样或勾缝的尺寸。
58
2、尽量不要对周边住户造成景观视线走廊的干扰。
59
景墙及构 筑物
1、景墙石材采用干挂方式并出干挂接点详图。 2、廊架一般高度宜在2.2-2.5m之间，宽度宜在1.8-2.5m之间。 3、景观构筑基础若与管线或建筑基础打架应有处理方案；
1、车库入口形式结构合理，同时考虑景观效果最优。需配合考虑地下车库雨水收
67
与其他材料相连接的接点大样。减少对铁艺、木材的使用。铁艺最好采用成熟的
工业产品，铁艺必须严格按规范的防锈处理工艺流程来进行防锈处理。
68
4、所有硬景铺装应充分考虑排水；
1、种植密度指导原则：景观面积每百平米大乔木4-6株，中层8-10株（4-5株为常
69
绿），小灌木8-10株，球类10-12株。
62
2、缆柱高度一般为40-50cm左右，可作为次坐点使用；缆柱间距宜为120cm左右。
1、园林场地标高与建筑各空间连接标高衔接合理。核对此处建筑的详细标高和功
63
能要求；核对设备、管网的位置和走向，在满足功能的前提下，不影响美观效果
架空层 。
64
2、如场地覆土超过建筑室内地坪，建筑外墙需做防水处理，但覆土高度需低于窗 台下口标高30cm。
足消防车的荷载要求。
消防车道
1、确保消防车道行车路线无障碍物；若通过装饰构筑物、架空层等，其净高净宽 均大于或等于4m。
2、隐形消防车道范围轮廓必须有明显标志物；
3、路宽、转弯半径、回车场尺寸须满足相关规范要求。（4m宽消防道内弯半径必
须满足12m，6m宽环道中心线转弯半径必须满足13m。）
1、明确出入口采用几号集团标准模块，总图上直接套用模块cad文件；
景观施工图设计审查要点
7.4
标应与综合管网接入点一致，接入场区管网预留的给水管道，核查给水点的压力、管径等是否满足使用要求。管线是否标注管
长、管径和平面定位。
是否有详细的施工说明以明确管材选型、管井选型，做法参照的图集；是否有各类管井、雨水口的详图，管道过道路埋深不足
7.5
时的包固详图，各类管道进出管井的详图或参照图集；化粪池位置布置是否合理，是否有图集做法说明。
响美观。
路面排水方向与路面标高有无矛盾，道路面层标高设计时应向雨水进水口方向找1-2 ％坡，避免进水口高于路面。设计的雨水
7.7
口位置是否恰当，数量是否能够满足排水需要。室外工程如雨水管井过多而影响路面美观，可采用雨水盲沟排水方式，上用卵
石装饰，雨水或雨水管排入盲沟内
景观水池的放空管及溢水管设否设置合理，是否已接入雨水管网；景观喷水池的是否有补水设计。泵坑尺寸是否与水泵型号相
5.2
3）铺装材料选用、颜色及做法是否明确；铺装园路标准段是否已进行 CAD 模数排版
4）不同类型、不同颜色装饰材料之间的分界部位是否明确；
5）大样之间的衔接是否合适。
6）各类基础设计是否合理，符合项目当地施工条件。
挡土墙必须设置排水孔，一般为3m设一个直径75mm的排水孔，墙内宜敷设渗水管，防止墙体内存水。钢筋混凝土挡土墙必
排水施工图的排水管径、管底标高、管段长度、排水方向、排水坡度标注是否规范。景观排水管道与其它管网是否在标高上存
在冲突。检查井处的设计地面及井底标高是否正确；与市政管网的接口处市政检查井的位置、标高、管径、水流方向。景观排
7.6
水设计的管井定位是否与道路、路牙、单元出入口、入户庭院、主要道路出入口、残疾人坡道、地下车库入口坡道等冲突，影
园林景观工程的施工图设计要点
园林景观工程的施工图设计要点摘要：为了更好的促进园林景观工程建设发展，加强园林景观工程施工图设计要求是非常必要的。
近些年，城市化建设不断向前推进，人们对居住环境的要求也越来越高，园林景观工程既可以满足城市美化的需求，也能够提升人居品质。
园林景观装点城市的同时，又可以促进人与自然、人与城市的和谐发展。
因此，越来越多的人开始关注园林建设，注重园林建设，而做好施工图设计，是确保园林景观工程价值与功能得以实现的前提。
关键词：园林景观；施工图；设计要点引言施工图是园林景观工程施工顺利进行的先决因素。
掌握园林景观工程施工图设计要点是对设计人员的最基本要求。
园林景观工程施工环节多、设计内容复杂，因此，为了保障施工图设计效果，势必要深入园林景观工程实际，对园林工程进行实地考察，从实际情况出发，进行施工图设计。
做好施工图设计规划，为园林景观工程施工提供保障。
1园林景观施工图概述1.1 园林景观施工图难以标准化与建筑设计相比，园林景观设计在形式上是比较自由的，其中所包容的设计对象更多，设计尺度跨度大，形式多样。
以园林景观亭廊为例，根据不同的设计需求，可以将其设计为混凝土的、石质的、木材的，也可以是玻璃的，如图1所示。
在同一个设计方案中，也可以出现多种形式的景观亭廊。
设计师只要能够满足施工图需求，在不违背方案设计的前提下，可以综合多种施工方法。
园林工程在施工图绘制时[1]，很难做到向建筑工程那样，某些构件只要引入标准图集就行，它要求每一个园林小品甚至构件的施工图设计都必须自己画，并且需要详细绘制到每个细节，这样才能够指导施工，才可以为施工技术人员提供参考和指导。
施工图设计师必然是需要知识面广泛，审美素养极高。
繁杂、内容涉猎广泛也成为了园林景观施工图的一大特点。
图1 亭廊1.2 园林景观设计的特点园林景观设计偏向于边缘学科，设计师在设计中往往会运用很多其他学科的专业知识，这些专业知识对于本学科专业人士来说，可能算不上难点，但是，对于非本学科的园林设计师来说，确是跨领域的挑战。
景观施工图审图要点及审图标准
景观施工图审查重点1图纸目录（应包括以下列图纸）（1）图纸目录（2）设计说明（3）物料表（4）设备选型图（5）总平面图及全元素合图（6）分区索引图（7）竖向平面图（8）尺寸定位平面图（9）车行范围定位图（10）铺装平面图（11）屋顶美化平面图（12）市政管网合图（13）分区放大图（14）园建通用详图（15）园建详图（16）栽种设计说明（17）苗木表（18）栽种总平面图（19）上木图（20）下木图（21）给排水设计说明（22）给排水总平面图（23）景观水景给排水详图（24）电气设计说明（25）电气照明总平面图（26）配电系统图（27）构造设计说明（28）景观修建物构造详图2设计审图重点（1）设计说明：设计说明主要介绍工程概略、经济技术指标、设计依照和原则、对所波及的园建、栽种、水、电气做针对性说明。
（2）物料表：1）检查图例与平面图能否对应，能否有照片附件。
2）核查资料图例、材质名、颜色、表面办理、尺寸及基层做法。
（3）设备选型图：1）每个选型都应供给实景照片或成效图，尺寸、资料、颜色等条件；2）分类：灯具技术参数、设备选型图、雕塑选型图。
（4）总平面图及全元素合图：1）总平面图包括以下内容：用地红线；消防车道、消防登高场所、回车场所；公交车站、出租车站、斑马线、路灯、人行道树池；酒店前场大巴车转弯轨迹；盲道、残坡；2）全元素合图包括以下内容：所有灯具、伞座、雕塑、坐椅、垃圾筒、花钵等景观小品；出挑的二层平面（如雨篷等）投影线、地下建筑的界限线；地面修建物如风井、煤气调压站、市政变配电箱等；表记系统、摄像头、室外音响、配电箱、有线网络箱、燃气站等设备；所有井盖。
（5）分区索引图索引明确，全面覆盖，粗虚线框表示出每个分区的范围。
（6）竖向平面图1）骨干道、广场、建筑基层、水面、地形、假山等详尽标高；2）道路、道牙等现状标高、建筑正负零标高等；3）起止坡点、坡度、坡长；变坡线、横坡、纵坡；4）地形等高线，注明最高点标高；5）排水渠、雨水口；6）地下车库坡道进口截水渠、坡度；7）标明地降落板标高；8）台阶上下级关系和标高；9）排水渠始末点标高。
园林景观施工图的设计要点与常见问题分析
园林景观施工图的设计要点与常见问题分析摘要 :园林景观设计作为建筑规划中一个重要部分，园林景观施工图为园林设计中的中心环节，是园林施工组织和管理的重要依据，为整体的景观设计提供具体性的指导。
因此设计人员在设计过程中应该明确设计主旨、场地关系、景观小品、景观区域等，以确保园林建筑的投资效益、社会效益和生态效益。
关键词: 园林景观施工图、设计要点、常见问题引言：当下经济社会快速发展，人民对生活的追求越来越高，城镇化水平不断加快。
园林设计在城市规划中占据着重要的地位，作为施工人员要强化园林景观设计的人文性、文化性、发展性，整合植物、结构、给排水、电路等不同方面，以保证整体设计的科学性、合理性。
1.园林景观施工图的设计要点与常见问题分析园林景观设计是艺术与建筑相融合的综合性学科，园林景观施工图设计图包括竖向标高图，尺寸定位图，种植平面图等多个子项目。
在施工图设计过程中，需要综合考虑审美情趣、材料特点、工程刚性等基础要求。
园林景观的设计方案本质上是自由的、发散的，在实际设计过程中需要根据国家标准，综合考虑施工成本，明确整体施工的投资效益，在控制成本的同时，保证施工图的可操作性。
作为设计人员，应该及时和业主代表、监理方、施工方进行交流，三方相互商讨确定最终的施工图，以保证整体的景观效果。
设计人员必须严格遵守生态性、统一性原则，提高设计水平，促进园林与周围环境的充分融合，保证风景园林设计多元化发展。
二、园林景观施工图的设计要点与常见问题正所谓一方水土养育一方人，园林景观需要配合周围的环境，但在实际发展过程中，园林景观大同小异，趋于平面化，缺乏区域特色，无法体现出城市内涵。
在设计过程中，缺乏创新意义，以模仿为主，照搬外国的设计作品，园林整体设计和色彩搭配非常僵硬，使用大量繁琐的雕塑作品和颜色装，园林施工较为臃肿，使美观性和审美价值大大折扣，浪费大量的人力物力，导致整体的搭配失衡，园林设计处于尴尬地位。
此外，在园林景观设计过程中，不同的设计师负责不同的绿化、水电、排水等不同方面，设计施工图割裂开来，缺乏意蕴美、统一美。
景观施工图在审图中的常见问题
8、砖结构设计规范
1.普通砖及蒸压砖抗压强度设计数值Mpa :砂浆M5， 砖Mu10=1.5MPa、砂浆M5，砖Mu15=1.83MPa。 1m3 砌筑砂浆M5含-水泥156Kg、中砂1515Kg、石灰膏 0.08m3、水400Kg。
2.地面以下墙体及潮湿房间用普通砖及蒸压砖，砂 浆强度不低于M5、砖标号不低于MU10。
2、给排水工程规范
7.雨水管最小管径Φ300,雨水口最小管径Φ200。 8.PVC管排水管流量：Qp=A*V。 A-管道设计充满度。 9.排水管径充满度：￠50-125，A=0.5、￠160-315，A=0.6。 10.雨水管道最小流速=0.75m/s 11.给水管道流速:管径15-20流速≤1.0m/s,管径25-40流速
2.木材横纹抗压强度设计数值N/mm2: 强度等级： TC17=2.3、TC15=2.1、TC13=1.9、TC11=1.8 强度等级： TB20=4.2、TB17=3.8、TB15=3.1、TB13=2.4、
TB11=2.1。
9、木结构设计规范
3. TC17-柏木、长叶松、落叶松、湿地松。 TC15-云衫、南亚松、铁衫、油衫、花旗松、南方松。 TC13-北美落叶松、海岸松、新疆落叶松、云南松、马尾松、油松。 TC11-西北云衫、新疆云衫、衫木、东北铁衫、冷衫。 TB20-青岗、门格里斯、克隆、紫心木、冷衫。 TB17-栎木、苦汕树。 TB15-栲木、桦木、黄梅兰蒂、水曲柳、红劳罗木。 TB13-浅深红梅兰蒂、白梅兰蒂、巴西红厚壳木。 TB11-大、小叶椴。 TC-针叶树、TB-阔叶树。
6、建筑及结构设计规范
普通螺栓连接的抗拉强度设计值(N/mm2)
A级
B级
C级
景观施工图审查要点计划
景观施工图设计成果审查要点编号：项目名称：净用地面积：总建筑面积：容积率：目标单方成本：预计单方售价：填表人：日期：方案评审评价角度主要评价项目评价标准简评是否总图1、道路最大纵坡8%；自行车专用道路最大纵坡5%以内；人1.与周边道路、地形现状相接顺畅。
行道纵坡不宜大于%；如有特殊情况车行道不大于11%。
2.对土方平衡的考虑最优。
2、应详细表达建筑正负零标高、一层所有室内地坪标高、3.排水方式合理。
所有建筑出口标高，车库坡道及旁边剪力墙标高，人行出口竖向 4.对人行和车行的考虑合理周到。
平台标高，通风口完成面标高，地库顶板标高，室外楼梯最5.无交叉点的道路每 10 米需有控制点标高。
6.下口标高（需与园林场地标高接平），结构柱下口标高（需标注所有标高点之间的排水横坡、纵坡坡度及坡向（横坡≥ 1%，纵坡≥ 5‰）。
低于园林场地标高）。
3、应详细表达放坡控制线或控制点起始和结束位置。
1.色彩、质感、图案变化等设计合理。
1、重点区域选择高档材质，次要区域需考虑对成本的控制2.儿童区、老人区的铺地尽可能采用质地较软的材2、车行区域铺装材质的厚度需强化，可采用 30mm厚的石材；材质料。
3.以本地材料为主，经济合理，有主次、突出重点地面装饰面材需有标准大样和与其他材料相连接的接点大样。
一般人行区域可以采用20mm厚石材；一般压顶区域可采用50mm厚石材。
3、减少对铁艺、木材的使用。
铁艺最好采用成熟的工业产品，剩余部分铁艺必须严格按规范的防锈处理工艺流程来进行防锈处理。
4、其他详《居住区环境景观设计导则（试行稿）》——路面分类及适用场地。
1.清晰反映出园路中心线和建筑的距离关系。
放线图做到所有直线端点有坐标点，所有弧线段有圆心坐标定位能准确定位出园中各景观节点的具体位置。
及端点坐标。
2.索引清晰、准确1.充分考虑绿化给水口的服务半径。
给水总图2.充分考虑拖布池的合理布置。
1、市政压力利用状况，给水分区合理2、消火栓分区合理，消防级别正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
入口区域
形象入口
1.充分考虑车行、人行的流线动向；
2.考虑物业管理的方便；
3.要有一定的气势，能体现小区的品质。
1、考虑物业管理方式和门禁系统，强、弱电系统设计到位
2、其他详《居住区环境景观设计导则（试行稿）》
主入口
1.充分考虑车行、人行的流线动向；
2.考虑物业管理的方便；
3.能体现小区的品质。
2、缆柱高度一般为40-50cm左右，可作为次坐点使用；缆柱间距宜为120cm左右。
架空层
园林场地标高与建筑各空间连接标高衔接合理
1、核对此处建筑的详细标高和功能要求；核对设备、管网的位置和走向，在满足功能的前提下，不影响美观效果。
2、如场地覆土超过建筑室内地坪，建筑外墙需做防水处理，但覆土高度需低于窗台下口标高30cm。
3.道路交叉口的处理尽量人性化，以免给后期带来不必要的破坏。
4.园路应每隔4－6m 留伸缩缝。
汀步
1.汀步的间距需考虑人行的舒适性。
2.汀步的宽度不小于600。
1、汀步间间距一般来说不宜大于80
独立水景
游泳池
1.儿童泳池深度为为宜，成人泳池为。
2.池岸必须作圆角处理，铺设软质渗水地面或防滑地砖。
镜面水池
1.防水处理方式。
2.池底、池壁结构。
3.排空管、溢流口的设置。
4.水深一般不宜超过40cm。
5.面积不宜过大，以免给后期养护带来困难。
1、无栏杆水体的近岸2m范围内及园桥、汀步附近2m范围内，水深小于等于45cm，超过此深度，加设栏杆。
2、自然水景的循环水管、补水管、排水管需有水量控制，所有管的出口需隐藏和美化处理。
次入口
1.主要考虑人行的合理性以及物业管理的方便。
道路
消防车道
1.满足消防规范，充分考虑与规划消防线路的衔接，必须能满足消防验收。
2.消防车道的基础、面层以及隐形消防车道的考虑须满足消防车的荷载要求。
3.车道上空的构筑物须满足消防车道的净高要求。
4.路宽、转弯半径、回车场尺寸须满足相关规范要求。（4米宽消防道内弯半径必须满足12米，6米宽环道中心线转弯半径必须满足12米。）
跌水
1.梯级宽高比宜3∶2~1∶1之间，梯面宽度宜在~之间
2.跌水口要与需达到的跌水效果结合处理，有详图表达。
3.根据溢流口的大小与跌水的高度选择合适的水泵。
4.给水、排水管径的大小需合理。
喷泉
1.每个喷泉有阀门控制水量大小，喷头与水面的高度需有尺寸标注。
2.选择合适型号的水泵。
3.喷头的效果。
集中场地
4、植物离窗的距离合理，不影响采光和通风
5、核对综合管网的走向及标高，在有乔木栽植的地方，控制最浅埋深的管标高不低于70cm，使乔木能栽植在设计预期的位置。
6、植物设计必须要考虑四季变化，多采用开花植物。
7、其他详《居住区环境景观设计导则（试行稿）》
灌木
灌木设计线条流畅，边缘线完整，种植块的划分细致，叶片形态、色彩、高度搭配合理
排水沟需表达沟底最浅和最深的高度，排水沟总图需有沟底控制点标高，并标注排水坡度及坡向，其结果需满足对沟深度的控制。
排水口
与天然河渠相通的排水口，必须高于最高水位控制线
雨水井
精确控制雨水井的位置，把雨水井对景观效果的影响减到最少，材料选择与表面铺材图案相结合，间距一般为20-40m。
1、井盖应避开地下构筑物上，尽量少放在路上，也不要一半在路上一半在人行道或绿地上。
围墙
围墙的外观风格需与小区整体风格协调，需考虑景观视线的通透性，高度不低于米。
艺术性与安全性相结合
软 景 部 分
乔木
1.以四季常绿乔木为主，开花乔木为铺
2.建筑物的西面，需要种高大阔叶乔木，利于夏季降温
1、选择抗病虫害强、易养护管理的植物
2、审核其绿化图纸中的苗木规格，数量是否全面
3、顶板上的覆土深度需满足顶板的荷载，顶板上的种植设计考虑此土壤厚度可以生长良好，如需载植大树，载植点需落在地库柱网上。
运动场
1.地面宜选用平整防滑适于运动的铺装材料，同时满足易清洗、耐磨、耐腐蚀的要求。
2.休息区布置在运动区周围，宜种植遮阳乔木，并设置适量的座椅。
1、在不干扰邻近居民休息的前提下保证适度的灯光照度。
2、其他详《居住区环境景观设计导则（试行稿）》
集散空间
1.铺装不宜采用无防滑措施的光面石材、地砖、玻璃等。
1、严格按照电力设计规范进行
2、照明用电和动力电分别设施配电
3、配电箱不要放在小区的主要视线内
控制方式
声控、光控、时控、人控。
灯具
灯具形式、类型、规格、布置位置均要满足实用美观效果
1、为了方便晚间人们行走，台阶附近应设照明装置
2、在绿化带及人行道上的灯基础应降低米,使灯的基础混凝土不要外露
3、避免室外照明影响低层住户的生活
3、减少对铁艺、木材的使用。铁艺最好采用成熟的工业产品，剩余部分铁艺必须严格按规范的防锈处理工艺流程来进行防锈处理。
4、其他详《居住区环境景观设计导则（试行稿）》——路面分类及适用场地。
定位
1.清晰反映出园路中心线和建筑的距离关系。
2.能准确定位出园中各景观节点的具体位置。
放线图做到所有直线端点有坐标点，所有弧线段有圆心坐标及端点坐标。
排水沟
1.园林场地与建筑出入口连接处无高差，需在此设排水沟，沟盖板装饰处理效果与此处铺装设计同时考虑。
2.存在明显高差的场地边界处需设置排水沟，如地下车库出入口、台阶低处、下沉广场周边等。
3.平面型边沟水篦格栅宽度要参考排水量和排水坡度确定，一般采用250-300mm；缝型边沟一般缝隙不小于20mm。
2.出入口应符合无障碍设计要求。
儿童游乐场
1.周围不宜种植遮挡视线的树木。
2.设置保护栏、柔软地垫、警示牌等。
3.秋千等设施应留有不小于3m 的活动空间。
构筑物
亭子
1.体量、形式适宜。
2.尽量不要对周边住户造成景观视线走廊的干扰。
3.材料尽量少用选取木材和钢构。
花池、景墙、座凳，水池（非钢结构）装饰材料需控制立面饰材与压顶的对缝处理，转角需出大样和技术、效果要求，压顶与立面饰材有凹槽的需出C型槽大样或勾缝的尺寸。
2、雨水口需有沉沙池设计，并注明需多长时间进行清掏。
3、车行道和消防车道上的雨水口、沟盖板需考虑承重，满足荷载需要。
电
配电箱
1.与建筑电源的衔接。
2.不同标段的配电箱设置。
3.电缆电线型号规格，联结方式；配电箱数量、形式规格等
回路
1.线井中各回路应表明用途，方便后期检修。
2.草坪灯、路灯、庭院灯、水景灯、泛光灯、围墙灯应分为不同回路，设时控开关。
3.充分考虑业主装修、临时搬运的便利性。
1、明确道路伸缩缝的预留间距和处理效果要求
2、所有路沿必需出分布总图、不同路沿相接处或与道路平接处需出大样图
3、路沿石设置应注意其体量控制，一般为宽*高均≤6㎝。靠园路一侧做1㎝圆角。
人行道
1.充分考虑人行道的宽度以及与底层住户门窗之间的距离。
2.材质的选取需考虑人行的舒适性。
3、应详细表达放坡控制线或控制点起始和结束位置。
材质
1.色彩、质感、图案变化等设计合理。
2.儿童区、老人区的铺地尽可能采用质地较软的材料。
3.以本地ห้องสมุดไป่ตู้料为主，经济合理，有主次、突出重点地面装饰面材需有标准大样和与其他材料相连接的接点大样。
1、重点区域选择高档材质，次要区域需考虑对成本的控制
2、车行区域铺装材质的厚度需强化，可采用30mm厚的石材；一般人行区域可以采用20mm厚石材；一般压顶区域可采用50mm厚石材。
廊架
一般高度宜在之间，宽度宜在之间。
景墙
景墙石材采用干挂方式并出干挂接点详图。
地下车库入口
结构合理，同时考虑景观效果最优。需配合考虑地下车库雨水收集问题，以免造成积水。
采光通风井
结构合理，同时考虑景观效果最优
停车场
车档和缆柱的造型、设置地点应与道路的景观相协调。
1、车档高度为70cm左右；通常设计间距为60cm；但有轮椅和其他残疾人用车地区，一般按90-120cm的间距设置，并在车档前后设置约150cm左右的平路。
景观施工图设计成果审查要点
编 号：项目名称：
净用地面积：总建筑面积：容积率：
目标单方成本：预计单方售价：
填 表 人：日 期：
评价角度
主要评价项目
评价标准
方案评审
简评
是
否
总 图
竖向
1.与周边道路、地形现状相接顺畅。
2.对土方平衡的考虑最优。
3.排水方式合理。
4.对人行和车行的考虑合理周到。
5.无交叉点的道路每10米需有控制点标高。
地被
在绿地上设置的检查井应做成下沉式（下沉米），上面覆土铺设草皮，插标识
地形
地形设计的等高线做到15cm高度一条等高线，等高线用弧线段连接而成。
2、重点核对取水点的服务半径、取水便捷度。
3、管网干管尽可能靠近供水点和水量调节设施，干管应避开道路（包括人行路）铺设，一般不超出绿化用地范围。
4、与供电设施向结合
排水
排水总图
1.与建筑市政管网的衔接，标高设置的合理性。
2.与水池池底排空管之间的高差。
1、容积、面积计算校核。
2、与结构承台、地梁关系。
5.隐形消防车道尽量布置草坪灯作为引导。
6.消防车道与建筑的距离需符合相关规范
1、消防车道在地库顶板上的形车路线，结构需做特殊设计。
2、消防车道行车路线遇通过装饰构筑物、架空层等，其净高大于或等于4m。
行车道
1.路宽、转弯半径、回车场等需满足车行的需求。
