海康高清数字视频监控方案(新)2018-12-14

高清视频监控系统解决方案目录第1章系统概述 (4)1.1 系统概述 (4)1.2 高清特点 (4)1.3 设计原则 (9)第2章系统总体设计 (11)2.1 总体设计思路 (11)2.2 系统拓扑结构 (12)2.3 系统功能特点 (12)第3章高清视频监控前端 (16)3.1 高清监控点组成 (16)3.2 前端高清摄像机 (16)3.2.1 摄像机选型原则 (16)3.2.2 高清摄像机选型 (17)第4章图像传输与存储 (20)4.1 高清图像编码 (20)4.1.1 高清视频编码阵列 (20)4.1.2 高清网络编码卡 (21)4.1.3 高清编码特点 (21)4.2 集中存储 (22)4.3 传输带宽分析 (22)4.3.1 预览高清图像码流 (22)4.3.2 存储高清图像码流 (22)第5章中心图像显示系统 (23)5.1 图像显示系统组成 (23)5.2 高清视频解码阵列 (24)5.2.1 高清解码阵列 (24)5.2.2 高清网络解码卡 (25)5.2.3 阵列机箱和电源 (26)第6章视频信息综合管理平台 (27)6.1 管理平台构架 (27)6.2 管理平台功能 (28)第1章系统概述1.1 系统概述随着视频监控技术的高速发展，城市视频监控中对产品的要求也在不断提高，功能要求更加完善、稳定，性能要求更加清晰、准确。

传统监控系统大部分都只能到达CIF（352×288）或者4CIF（704×576）的分辨率，存在图像清晰度低、可看范围小等缺点，在城市道路、广场、展馆、车站等大范围监控场合，都迫切需要清晰度更高、可看范围更大的监控手段，以满足迅速准确的找到监控目标、看清面部特征和车牌照的监控效果。

2008年举世瞩目的北京奥运会取得了圆满的成功，其中安防监控系统采用了很多新产品、新技术，为奥运会的顺利举办提供了坚实可靠的安全保障，其中一项就是高清视频监控显示及图像智能分析的应用，新建了不少高清视频监控点，高清视频监控的应用经过了实战的检验。

1.2 高清特点由于受到成本的限制，高清在视频监控行业一直未得到有效地应用。

而现在芯片技术及压缩算法的发展，高清的视频监控产品逐渐兴起。

现在D1标清视频压缩格式业已正式写入数字硬盘录像系统(DVR)国家标准。

高清摄像机和高清视频编解码器也逐步得到应用和推广，其清晰度可以达到1920*1080或1600*1200，高清视频监控系统提供的高质量视频图像，将为城市社会治安监控效果带来显著的提升。

1)图像清晰度更高、细节更加清楚传统的标清分辨率的图像对于多数的监控场景，基本上无法对细节进行分辨。

而当发生案件时，从录像资料中很难对监控现场涉案的人员、物品准确认定，不具备很好的对侦破工作的指导性和法律质证能力。

在一些重要的监控场所，应采用高清摄像机获取高清晰度的监控画面，更能清楚地呈现监控原貌。

高清视频监控图像与标清视频图像清晰度的直观比较如下图所示：高清和标清图像效果比对2)监控目标覆盖范围更广、提高监控效能在传统的标清监控技术构架下，为了保证监控的覆盖率，尽可能的减少监控死角，需要安装部署相当规模数量的监控摄像机，监控系统规模不断扩大，从几百路向成千上万路甚至数十万路的规模发展。

如此规模庞大的监控资源，在同一时间里却只有极少部分能够得到实时的监控，而绝大多数监控图像被无差别的记录保存下来，从而形成了海量级的视频录像数据资料。

而这些规模庞大的录像资料中也仅有极少部分因可能与某些已知的事件相关联而被备份以外，其他的录像信息则不断的被新的录像数据所覆盖。

这就是典型的传统监控系统大规模、高成本、低效率的建设应用现状。

在高清监控技术构架下，单台高清摄像机能够相当于几台普通摄像机的监控覆盖面，且图像分辨率更高、信息量更丰富，因此采用高清监控可以非常有效的缩减系统规模，节省传输链路和设备，从而减少总体建设成本，高清监控技术将推动视频监控系统建设应用向着集约化、效能化转变。

如图下图所示：一台高清摄像机即可覆盖整个十字路口，实现原先需要多个摄像机才能达到的功能。

高清视频监控的大范围覆盖效果图示3)高清摄像机能实现数字PTZ功能高清摄像机不仅提升了图像清晰度，使得数字PTZ功能得以体现，也就是在整幅大图像中对某个局部细节进行放大或移动。

而且这种大范围整幅图像监控拍摄，不会错过监控范围内的任何情况，给日后的调阅查证提供了有效手段。

同时由于数字PTZ方式没有机械移动部件，设备也更经久耐用。

4)有利于图像识别和智能视频分析的应用图像识别和智能分析技术一直未能得到业界普遍期待的大规模应用，主要原因是识别的精确度离用户的期待还有不小的差距，而图像的分辨率则是影响识别精确度的主要因素。

高清摄像机图像信息高清摄像机采用先进的感光器使图像细节更加清晰、更加细腻，逐行扫描方式可以给我们提供更好的图像质量，有效解决了隔行扫描带来的梳状模糊现象，给智能分析等应用提供了有利的前提条件，这对于车牌、人脸识别等智能分析应用具有重要意义。

如下图所示，高清摄像机在城市道路监控中使用是，监控区域能覆盖多个车道，同时清晰地记录车牌号码、前排司乘人员特征、车辆颜色、外形等特征，这是一个普通标清摄像机所不能同时实现的。

高清视频图像道路监控中的效果1.3 设计原则1. 先进性本系统采用先进的、具有前瞻性的视频监控技术，包括200万像素数字高清技术、高清视频编解码技术、视频海量存储和高效检索技术和视频智能分析技术等。

同时采用先进的综合视频管理平台，借鉴海量多媒体资料管理系统的经验和技术，不仅实现对高清、标清视频的统一管理，还应实现整个系统设备的运维管理，以及各类视频综合智能化应用。

2. 可靠性系统设计、设备选型、调试、安装等环节都严格执行国家、行业的有关标准及公安部门有关安全技术防范的要求，贯彻质量条例，采用稳定、可靠的技术设备，确保系统级别的高稳定性和可靠性，满足7×24小时、全年365天的全天候长期稳定运行。

系统中核心的数字高清编码阵列、存储设备、重要的服务器及后台服务软件等，支持掉电恢复后设备及软件自动恢复正常连接、断网或网络风暴恢复后设备及软件自动恢复正常连接，启动过程无需过多人工干预。

3、安全性系统传输采用专网，充分利用光纤资源，保证视频信息、控制信息网络传输的安全和畅通，避免采用互联网和VPN进行传输。

同时设备接入、传输采用加密技术，提供网络非法入侵保护和避免信息非法被窃取。

4. 开放性高清数字摄像机、高清编解码器、网络设备、存储设备及软件平台等均应采用开放式的产品或架构，能够提供完整的SDK、API等二次开发环境，并须提供SDK、API等的源代码及数据结构、开发文档，并交由独立第三方进行验证，满足构建统一的视频管理及应用平台的需要。

5. 易管理性、易维护性前端设备支持远程升级和远程故障排除功能，维护便捷，降低系统运维管理成本。

同时可自动检测系统中任何一台设备的运行状态，并示出详细参数，以辅佐管理人员及时准确地判断和解决问题。

采用稳定易用的硬件和软件，完全不需借助任何专用维护工具，既降低了对管理人员进行专业知识的培训费用，又节省了日常频繁地维护费用。

第2章系统总体设计2.1 总体设计思路1)前端采用高清数字摄像机采集高清视频图像，最大分辨率可达到UXGA(1600*1200)，采集的高清图像经光纤输入高清编码阵列；2)高清编码阵列对高清图像集中编码，并输出两个码流，一个采用H.264压缩编码，用于实时显示；另一个采用M-JPEG压缩编码，用于存储；3)主控中心机房部部署管理服务器，对监控专网内的高清摄像机、存储设备、解码设备、流媒体转发服务器实行集中管理，监测设备的运行状态；对客户端进行帐户、密码、使用权限的集中分配和管理，对客户端登陆监控系统进行验证；方案实施集中式存储，采用IPSAN+存储服务器，为高清摄像机提供存储服务，录像时间为X天；4)主控中心采用高清解码阵列和支持高清视频图像控制的大屏幕控制器，通过LCD液晶监视器或DLP显示监控图像，整合现有视频资源，并为其他单位或应用系统提供视频资源；2.2 系统拓扑结构系统拓扑结构图2.3 系统功能特点1)高清图像采集高清数字摄像机实现高清视频图像采集功能，支持1600*1200或1920*1080分辨率，支持光纤输出，具有最佳的图像抗干扰性和高清视频图像远距离传输能力。

高清数字摄像机夜间能获得高质量的视频监控效果，确保录像资料能有效记录行人、车辆特征、环境等图像信息，提供有效的刑侦分析素材，对系统的建设意义极为重要。

本方案采用LED补光方式来满足全天候图像监控的要求。

在LED频闪工作模式下，摄像机与LED同步精确，在夜间低照度环境下能有效获取高质量的图像，以下是夜间高清监控效果图。

车辆特写部分效果图：2)高清图像编码高清编码器和高清编码阵列实现对高清数字视频图像的编码，支持1600*1200或1920*1080分辨率，利用高效的编码效率，使所需要的码率更低，设置变码率可进一步降低总体传输码率，以降低网络承载的压力和总体存储容量。

高清编码阵列除具备HD-SDI高清接入接口外，内嵌光模块插槽，支持光纤传输模式，高清编码阵列芯片采用“DSP+自主算法”这种产品特征，且具备强大的处理能力和业界领先的自主知识产权编解码算法，为将来视频业务功能扩展创造了必要条件。

3)低延时远程监控在整个地区范围内，通过视频监控专网，授权用户能远程监控任意可控监控点的图像，远程操作摄像机进行变焦和转动，可以清晰地查看现场图像。

高清编码阵列采用高性能处理芯片和优化算法，编码效率高，编码延迟小，可确保端到端控制延迟小于260ms。

低延迟体现控制灵敏度高、响应迅速、聚焦准确等优势。

4)高清图像显示高清网络视频信号通过解码设备，按一定的分割和轮循规则显示在电视墙上。

高清解码设备支持高清视频图像和标清视频图像输出，可兼容现有的标清显示系统。

5)图像存储与共享系统具备高清视频流的存储功能，授权网络用户可以从存储服务器或NVR上远程调看、下载视频资料。

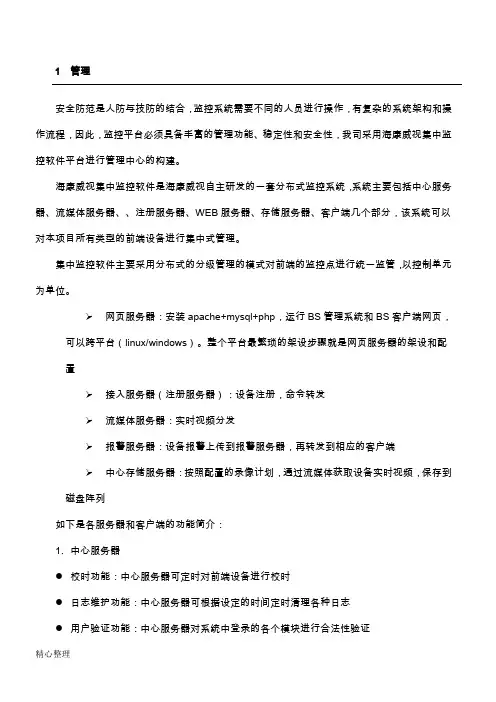

6)管理服务功能通过管理服务器，统一管理存储设备的音视频资料的访问，并为客户端提供流畅的视频流服务，实现全网系统管理和流媒体转发。

7)权限管理功能可以添加和删除用户，并可对各级用户的控制权优先级进行管理。

8)视频资源共享通过视频资源共享专网和软件管理平台其他单位提供图像资源。

9)系统日志功能系统自动记录系统的操作日志和运行日志。

第3章高清视频监控前端高清视频监控系统主要在重点关注场所和核心重要部门部署监控点位，实现高清视频采集、控制、传输和显示功能。

3.1 高清监控点组成前端设备以高清摄像机为主，附带镜头、护罩、云台、立杆、防雷、网络等部件。

3.2 前端高清摄像机前端摄像机是整个安全防范系统的原始信号源，摄像部分的好坏及它产生图像信号的质量将影响整个系统的质量。
