双向可控硅移相触发器模块TRIAC
双向可控硅调光电路原理
双向可控硅调光电路原理1. 双向可控硅(Triac)简介双向可控硅是一种常用于交流电路中的半导体开关，它可以实现对交流电的调光控制。
Triac具有两个控制极，一个是主极，另一个是副极。
通过对两个控制极施加正弦波信号，Triac可以实现在每个交流周期内将电流进行截断。
（1）基本原理双向可控硅调光电路的基本原理是通过控制Triac的导通角来控制交流电的通断。
当Triac导通时，交流电可以通过，灯光亮度较高；当Triac截断时，交流电无法通过，灯光亮度较低。
通过改变控制Triac的导通角，可以实现对灯光的调光控制。
（2）控制电路控制电路主要由电阻、电容、双向可控硅、触发电压主机以及触发电压控制主机等组成。
控制电路的作用是接收外部控制信号，并将其转化为适合Triac控制的触发电压。
具体来说，当外部调光信号为低电平时，控制电路将触发电压控制主机输出低电平信号，使Triac截断；当外部调光信号为高电平时，控制电路将触发电压控制主机输出高电平信号，使Triac导通。
（3）调光原理当外部调光信号改变时，调光控制信号将通过控制电路传达给Triac，从而改变Triac的导通角，进而改变灯光的亮度。
也就是说，通过改变外部调光信号，即可实现对灯光亮度的调节。
3.优缺点- 控制灵敏度高：通过控制Triac导通角来控制灯光亮度，具有较高的调光精度和控制灵敏度。
-调光范围广：可根据不同的需求实现大范围的调光，满足不同场景的照明需求。
-结构简单：电路结构简单，成本低，易于实现。
然而，双向可控硅调光电路也存在一些限制：-电磁干扰：由于双向可控硅是通过接通交流电进行控制的，因此在一些灯光调光场景中可能会产生较大的电磁干扰。
-无功功率损耗：在调光过程中，双向可控硅会引入无功功率损耗，降低照明效率。
总结：双向可控硅调光电路通过控制Triac的导通角来实现照明灯光的调光控制。
它由双向可控硅和控制电路组成，通过控制电路接收外部调光信号，并将其转化为触发电压，进而改变Triac的导通角，从而实现对灯光亮度的调节。
双向可控硅（TRIAC）
双向可控硅（TRIAC）摘要：为了深入了解双向可控硅内部电路和工作原理，以运用简便易懂的三极管为主，依据双向可控硅内部P型半导体和N型半导体的分布，设计一种可以被双向触发导通的电路。
并从理论上来对其进行论述，通过实际电路制作对其进行了验证，在实际运用方面达到与双向可控硅具有同样的效果。
0引言双向可控硅（TRIAC）在控制交流电源控制领域的运用非常广泛，如我们的日光灯调光电路、交流电机转速控制电路等都主要是利用双向可控硅可以双向触发导通的特点来控制交流供电电源的导通相位角，从而达到控制供电电流的大小[1]。
然而对其工作原理和结构的描述，以我们可以查悉的资料都只是很浅显地提及，大部分都是对它的外围电路的应用和工作方式、参数的选择等等做了比较多的描述，更进一步的--哪怕是内部方框电路--内容也很难找到。
由于可控硅所有的电子部件是集成在同一硅源之上，我们根本是不可能通过采用类似机械的拆卸手段来观察其内部结构。
为了深入了解和运用可控硅，依据现有可查资料所给P型和N型半导体的分布图，采用分离元器件--三极管、电阻和电容--来设计一款电路，使该电路在PN的连接、分布和履行的功能上完全与双向可控硅类似，从而通过该电路来达到深入解析可控硅和设计实际运用电路的目的。
1双向可控硅工作原理与特点从理论上来讲，双向可控硅可以说是有两个反向并列的单向可控硅组成，理解单向可控硅的工作原理是理解双向可控硅工作原理的基础[2-5]。
1.1单向可控硅单向可控硅也叫晶闸管，其组成结构图如图1-a所示，可以分割成四个硅区P、N、P、N和A、K、G三个接线极。
把图一按图1-b 所示切成两半，就很容易理解成如图1-c所示由一个PNP三极管和一个NPN三极管为主组成一个单向可控硅管。
在图1-c的基础上接通电源控制电路如图2所示，当阳极-阴极（A-K）接上正向电压V后，只要栅极G接通触发电源Vg，三极管Q2就会正向导通，开通瞬间Q1只是类似于接在Q1集电极的一个负载与电源正极接通，随后Q1也在Q2的拉电流下导通，此时由于C被充电，即便断开G极的触发电源Vg，Q1和Q2在相互作用下仍能维持导通状态，只有当电源电压V变得相当小之后Q1和Q2才会再次截止。
可控硅移相触发器模块
可控硅移相触发器模块可控硅移相触发器模块是一种常见的电子元件，广泛应用于电力电子领域。
它具有可控性强、稳定性好等特点，被广泛用于交流电控制、电力调节等方面。
本文将介绍可控硅移相触发器模块的原理、结构和应用。
一、原理可控硅移相触发器模块的原理基于可控硅的特性。
可控硅是一种半导体器件，具有双向导电性。
当控制信号施加在可控硅上时，可控硅将开始导通，形成通路，使电流通过。
而当控制信号消失时，可控硅将停止导通，断开通路，电流停止流动。
二、结构可控硅移相触发器模块通常由可控硅、触发电路和控制电路组成。
可控硅作为核心元件，触发电路用于产生控制信号，控制电路用于控制触发电路的工作状态。
三、应用1. 交流电控制可控硅移相触发器模块可以用于交流电控制，如交流电调光、交流电调速等。
通过控制可控硅的导通角度，可以实现对交流电的控制，从而达到调光、调速的目的。
2. 电力调节可控硅移相触发器模块还可以用于电力调节，如电力因数校正、电力负荷控制等。
通过控制可控硅的导通角度，可以调整电路中的功率因数，实现对电力的调节。
3. 电力电子设备可控硅移相触发器模块广泛应用于各种电力电子设备中，如变频器、逆变器、电力调节器等。
它可以实现对电力的精确控制，提高电力设备的效率和稳定性。
4. 其他领域可控硅移相触发器模块还可以应用于其他领域，如照明控制、电磁炉控制等。
它的可控性和稳定性使得它在各种控制场景下都能发挥重要作用。
总结：可控硅移相触发器模块是一种重要的电子元件，具有可控性强、稳定性好等特点。
它在交流电控制、电力调节和电力电子设备等方面有着广泛的应用。
随着电力电子技术的不断发展，可控硅移相触发器模块将在更多领域发挥重要作用，为电力控制和调节提供更多可能性。

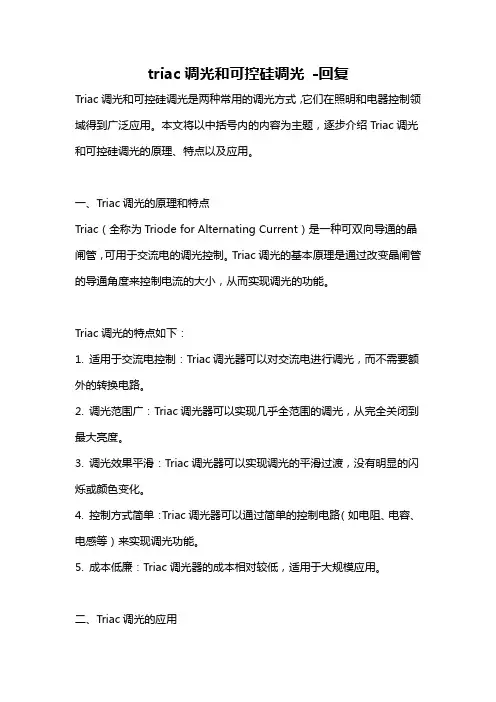

triac调光和可控硅调光 -回复
triac调光和可控硅调光-回复Triac调光和可控硅调光是两种常用的调光方式，它们在照明和电器控制领域得到广泛应用。
本文将以中括号内的内容为主题，逐步介绍Triac调光和可控硅调光的原理、特点以及应用。
一、Triac调光的原理和特点Triac（全称为Triode for Alternating Current）是一种可双向导通的晶闸管，可用于交流电的调光控制。
Triac调光的基本原理是通过改变晶闸管的导通角度来控制电流的大小，从而实现调光的功能。
Triac调光的特点如下：1. 适用于交流电控制：Triac调光器可以对交流电进行调光，而不需要额外的转换电路。
2. 调光范围广：Triac调光器可以实现几乎全范围的调光，从完全关闭到最大亮度。
3. 调光效果平滑：Triac调光器可以实现调光的平滑过渡，没有明显的闪烁或颜色变化。
4. 控制方式简单：Triac调光器可以通过简单的控制电路（如电阻、电容、电感等）来实现调光功能。
5. 成本低廉：Triac调光器的成本相对较低，适用于大规模应用。
二、Triac调光的应用Triac调光器在照明和电器控制领域有着广泛的应用，下面是一些常见的应用场景：1. 家庭照明：Triac调光器适用于家庭照明，可以通过调节灯光亮度来创建不同的氛围和场景。
2. 商业照明：商业场所如餐厅、酒店、办公室等也常使用Triac调光器进行照明控制，实现灯光的亮度调节和节能管理。
3. 剧场和演出场所：Triac调光器可以控制舞台灯光的亮度和效果，以实现舞台效果的变换和创造。
4. 展览和博物馆：Triac调光器可以控制展览和博物馆内的照明，以提供适合展品的照明条件，并保护艺术品和文物。
三、可控硅调光的原理和特点可控硅（SCR，Silicon-controlled Rectifier）是一种通过控制晶闸管的触发角来调控电流的器件。
可控硅调光的原理是通过改变晶闸管的导通时间来控制电流的大小，从而实现调光的效果。
双向晶闸管（TRIAC）
双向晶闸管（TRIAC）双向晶闸管(TRIAC)普通晶闸管实质上属于直流器件。
要控制交流负载，必须将两只晶闸管反极性并联，让每只SCR控制一个半波，为此需两套独立的触发电路，使用感到不便。
双向晶闸管是在普通晶闸管的基础上发展起来的，它不仅能代替两只反极性并联的晶闸管，而且仅用一个触发电路，是目前比较理想的交流开关器件。
其英文名称TRIAC就是三端双向交流开关的意思。
尽管从形式上可以把双向晶闸管看成两只普通晶闸管的组合，但实际上它是由七只晶体管和多只电阻构成的功率集成器件。
小功率双向晶闸管一般采用塑料封存装，有的还带小散热极，外形如图1所示。
典型产品有BCM1AM（1A/600V）、BCM3AM（3A/600V）、2N6075（4A/600V）、MAC218-10（8A/800V）等。
大功率双向晶闸管大多采用RD91型封装，例如BTA40-700型的主要参数是：IT=40A，VDRM=700V，IGT=100mA。
双向晶闸管可广泛用于工业、交通、家电领域，实现交流调压、交流调速、交流开关、舞台调光、台灯调光等多种功能。
此外，它还被用在固态继电器和固态接触器的电路中。
双向晶闸管的结构与符号见图2。
它属于NPNPN五层器件，三个电极分别是T1、T2、G。
因该器件可以双向导通，故门极G以外的两个电极统称为主端子，用T1、T2表示，不再划分成阳极或阴极。
其特点是，当G极和T2极相对于T1的电压均为正时，T2是阳极，T1是阴极。
反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。
双向晶闸管的伏发特性见图3，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。
下面介绍利用万用表R×1档判定双向晶闸管电极的方法，同时还检查触发能力。
1．判定T2极由图2(a)可见，G极与T1极靠近，距T2极较远。
因此，G-T1之间的正、反向电阻都很小。
在用R×1档测任意两脚之间的电阻时，只有G- T1之间呈现低阻，正、反向电阻仅几十欧。
双向可控硅误触发的解决方案
双向可控硅误触发的解决方案
双向可控硅（TRIAC）误触发可能会导致电路不稳定或不工作。
解决这个问题的方法有几种。
首先，你可以采取一些电路设计上的措施，比如使用滤波电路
来减小电压突变对TRIAC的影响。
另外，可以考虑使用光耦来隔离
控制信号，以防止外部干扰。
此外，合适的继电器和保护电路也可
以帮助防止误触发。
其次，你可以选择合适的触发方式。
比如，使用零点触发可以
减小误触发的可能性，因为它可以确保在电压波峰附近触发TRIAC，从而减小对TRIAC的误触发。
此外，正确选择和安装散热器也是很重要的。
过热可能会导致TRIAC误触发，因此要确保TRIAC能够良好地散热。
最后，定期检查和维护电路也是很重要的。
确保电路连接良好，元器件没有损坏，可以帮助减小误触发的可能性。
总的来说，要解决双向可控硅误触发的问题，需要结合电路设
计、触发方式选择、散热和定期维护等多个方面来综合考虑和解决。
希望以上建议能够帮助你解决这个问题。
双向可控硅触发电路图详解
双向可控硅触发电路图详解双向可控硅简介 “双向可控硅”：是在普通可控硅的基础上发展⽽成的，它不仅能代替两只反极性并联的可控硅，⽽且仅需⼀个触发电路，是⽐较理想的交流开关器件。
其英⽂名称TRIAC即三端双向交流开关之意。
双向可控硅触发电路设计技巧 在⽤电器中，导体与半导体零件的选择是⾄关重要的。
各类材质如何使⽤，要看我们对知识的掌握程度。
⼀般来说，在⼀些功率较⼤、且链接在强电⽹络的⽤电器中，我们会选择双向可控硅。
双向可控硅硅是⼀种功率半导体器件，也称双向晶闸管，在单⽚机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流⽆触点开关使⽤。
在今天的⽂章中，我们将会就双向可控硅的触发电路设计技巧展开简要介绍。
相信各位⼯程师们在可控硅电路的设计过程中都⾮常清楚的⼀点是，双向可控硅在⽤电器中触发电路的抗⼲扰问题很重要，通常都是通过光电耦合器将单⽚机控制系统中的触发信号加载到可控硅的控制极。
为减⼩驱动功率和可控硅触发时产⽣的⼲扰，交流电路双向可控硅的触发常采⽤过零触发电路。
过零触发是指在电压为零或零附近的瞬间接通。
由于采⽤过零触发，因此上述电路还需要正弦交流电过零检测电路。
双向可控硅触发电路图⼀： 为了提⾼效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出⼀个触发脉冲，且触发脉冲电压应⼤于4V，脉冲宽度应⼤于20us.图中BT为变压器，TPL521-2为光电耦合器，起隔离作⽤。
当正弦交流电压接近零时，光电耦合器的两个发光⼆极管截⽌，三极管T1基极的偏置电阻电位使之导通，产⽣负脉冲信号，T1的输出端接到单⽚机80C51的外部中断0的输⼊引脚，以引起中断。
在中断服务⼦程序中使⽤定时器累计移相时间，然后发出双向可控硅的同步触发信号。
过零检测电路A、B两点电压输出波形如图所⽰。
220v双向可控硅电路图⼆ 如上图 所⽰，左侧为两个30K/2W的电阻，这样限制输⼊电流为：220V/60K=3.67mA，由于该路仅仅是为了提取交流信号，因此⼩电流输⼊即可。
大功率双向可控硅移相触发电路
大功率双向可控硅移相触发电路大功率双向可控硅移相触发电路是一种电子元件，常用于交流电控制电路中。
它通过控制双向可控硅的触发角，实现对交流电的移相控制，从而改变电路中电流的相位。
本文将对大功率双向可控硅移相触发电路的原理、工作方式以及应用进行详细介绍。
一、原理大功率双向可控硅移相触发电路是基于双向可控硅的特性设计而成的。
双向可控硅是一种能够在正、反两个方向上都能控制的硅控制器件。
它由四个PN结组成，具有双向导电特性。
在交流电控制电路中，通过对双向可控硅的触发角进行控制，可以实现对交流电的移相。
二、工作方式大功率双向可控硅移相触发电路一般由触发电路、移相电路和功率放大电路组成。
触发电路用于产生触发脉冲，移相电路用于对触发脉冲进行延时和移相，而功率放大电路则用于控制双向可控硅的导通和截止。
在工作时，触发电路会根据控制信号产生相应的触发脉冲。
这些触发脉冲经过移相电路的处理，通过延时和移相的方式，控制双向可控硅的触发角。
当双向可控硅的触发角满足一定条件时，它将开始导电，电流开始流过。
当触发角不满足条件时，双向可控硅将截止导电。
三、应用大功率双向可控硅移相触发电路在工业控制领域有着广泛的应用。
它常被用于交流电调光、交流电变频和交流电电压调节等场合。
通过控制双向可控硅的触发角，可以实现对交流电的控制，从而满足不同的需求。
举个例子来说，在交流电调光中，大功率双向可控硅移相触发电路可以根据光照强度的变化，通过控制触发角的移相，实现对灯光亮度的调节。
当光照强度较弱时，触发角可以被移相，使得灯光亮度增加；当光照强度较强时，触发角可以被移相，使得灯光亮度减小。
通过这种方式，可以实现对灯光亮度的精确控制。
大功率双向可控硅移相触发电路还可以用于交流电变频。
通过控制触发角的移相，可以改变交流电的频率，从而实现对电机转速的调节。
这在一些需要变频控制的场合，如工业生产中的电机控制，具有重要的应用价值。
大功率双向可控硅移相触发电路是一种常用的电子元件，通过控制双向可控硅的触发角，实现对交流电的移相控制。
可控硅移相触发器模块
o可控硅移相触发器模块（SCRG---JKK，TRIAC---JKK）：可控硅移相触发器模块单向可控硅移相触发器模块（SCRG---JKK）和双向可控硅移相触发器模块（TRIAC-JKK）。
可控硅移相触发器模块的原理是：以电网相位为同步，当改变控制电压的大小，内部便产生相对电网180度过0度的触发脉，通过隔离，输出端（A、G ）便触发相应的可控硅导通，人而达到移本调压的目的。
移相触发器的控制部分由于同输出触发端光电隔离，因而可用手动或自动两种控制方式。
在应用中只需提供18V 的电网同步电压，电极以插片连接，使用极为方便。
SCR-JKK和TRIAC-JKK按控制信号不同，分为以下为规格（型号表）：为方便说明：下面以O-5V控制信号为标准作介绍（型号简称SCR-JKK和TRIAC-JKK）移相触发器的引脚功能①、②脚步同步变压器的副边绕组（18Vac),供给移相触发器电源和同步基准；③脚接可控硅的触发门极；④脚接单可控硅的阳极或双向可控硅的主电极T1；⑤脚为内部地，当移相触发器由外电路自动控制时，下外电路地相连；⑥脚为控制端，当⑥脚输入有0.5V 电压信号时，③④脚控制触发的可控硅便在180度过0度范围内移相导通。
⑦脚为模块内部产生的+5V 端，当⑤⑥⑦脚外接电位器手动控制时，⑦脚提供电源，当外路自动控制时，⑦悬脚空。
可控硅移相触发器模块应用电路图控制电压Ucon右控硅输出导通角∝系曲线（阴性负载）及波形图移相触发器的功能和技术参数①、CON对COM必须为正，极性相反则输出端失控（全开或全闭）。
当控制端CON从0.5V改变时，交流负载上的电压从0伏到最大值可调（对阻性负载而言）。
其中CON在0-0.8V左右时为全关闭区域，可靠关断模块的输出；（CON在0.8V-4.6V左右为可调区域，即随着控制电压的增大，导通角∝从180°到0°线性减小，交流负载上的电压从0伏增大到最大值；CON在4.6V-5V左右时为全开通区域，交流负载上的电压为最大值）。
双向可控硅调光原理
双向可控硅调光原理
双向可控硅（Triac）是一种常见的调光器件，广泛应用于家电、照明
等领域中。
它的调光原理主要是利用了其双向可控的特点。
当正向电压施加在Triac 的门极和主极上时，会激发器件的脉冲电流。
而当负向电压施加时，Triac 会进入关断状态。
而在正向电压处于持续状态时，一段时间后，当同时有一定电流和电压出现时，Triac 就会在零电压点自动触发。
同样的，在一个交流电的周期内，如果在另一端
的半个周期内有类似的事件发生，那么 Triac 将会再次触发。
在照明调光的应用中，双向可控硅一般被安装在灯泡后面。
当进行调
光时，控制器会向 Triac 的门电极发送信号，进而控制电流强度的大小。
由于 Triac 是双向可控的，因此使得灯泡的亮度可以随着信号的
变化而调整。
总之，双向可控硅的调光原理就是利用了其特有的双向可控性来控制
交流电的电流强度，使得家电和照明等产品可以按照用户的需求来调
整亮度和电流大小。
双向触发二极管的结构原理介绍
双向触发二极管的结构原理介绍双向触发二极管（TRIAC）是一种电子元件，属于晶体管（thyristor）家族，常用于交流电路的控制中。
它可以用来控制交流电中的电流，而普通二极管只能用来控制直流电。
本文将介绍双向触发二极管的结构原理，以及它在交流电路中的应用。
双向触发二极管的结构原理双向触发二极管有两个PN结，结构如下图所示。
_|MT2 ---|---+---|--- MT1| | || |___|_|其中，MT1和MT2分别是主触峰，而G是门触峰。
当G端施加正向电压时（相对于MT1），TRIAC将导通，并允许在MT1和MT2之间的电流流动。
当G 端施加负向电压时，TRIAC将不导通。
在正向电压下，当MT2渗透电场大于MT1时，TRIAC将出现导通。
与其它晶体管一样，TRIAC导通后将保持导通状态，直到电路中的电流减至接近于零的水平。
在这个时候，TRIAC将不可逆地截止，并且需要再次施加门触峰电压，才能重新导通。
需要注意的是，TRIAC可以在两个方向上导通，因此双向触发二极管的名称中包含“双向”。
双向触发二极管在交流电路中的应用TRIAC是一个非常有用的电子元件，它被广泛应用于交流电路中。
交流相位控制TRIAC可以被用来控制交流电路中的电流。
这通常是通过交流相位控制来实现的。
交流电路的电压是一个正弦波，因此，可以使用TRIAC来控制电路中的电流的一部分，以实现更加精确的电流调节。
将G端连接到一个可调电压源，在适当时机施加门触峰电压，将会在交流电压的正半周中导通TRIAC，从而让电流通过MT1和MT2，实现电路中的电流控制。
开关控制TRIAC也可以被用来作为开关来控制交流电流的流动。
这种方式与交流相位控制相比，更加简单，常用于一些相对简单的电路当中。
将G端连接到一个可调电压源，当需要关闭电路时，将门扫描至负压值即可实现截止。
省电应用TRIAC还可用于一些需要省电的应用中，例如，可以用TRIAC来实现减小照明灯具的功耗。
双向晶闸管(triac)说明
双向晶闸管(triac)说明引言双向晶闸管（Tr ia c）是一种用于交流电路的半导体器件。
它具有双向导通的特性，可以在正半周和负半周均实现导通，广泛应用于调光、速度控制、温度控制等领域。
本文将全面介绍双向晶闸管的结构、工作原理、特性以及应用。
一、双向晶闸管的结构双向晶闸管是一种四层P NP N结构的器件，由两个晶闸管串联组成。
它有三个电极：主端子M T1、M T2和门控端子G。
这些电极通过金属触点与P NP N结构连接。
二、双向晶闸管的工作原理1.双向导通当M T1和M T2之间施加正向电压时，两个晶闸管中的一个将进入导通状态，电流可以从MT1流向MT2，也可以从MT2流向M T1。
双向晶闸管因此可以实现双向导通。
2.门控信号双向晶闸管的工作状态由门控信号控制。
当门控端施加正脉冲电压时，晶闸管进入导通状态；当门控端施加负脉冲电压时，晶闸管进入关断状态。
3.触发方式的选择双向晶闸管可以通过两种方式触发：-零电压触发：只有在交流电压的绝对值为零时，才能实现双向晶闸管的导通。
触发方式简单，但对电压变化敏感，容易误触发。
-零电流触发：只有在电流为零时，才能实现双向晶闸管的导通。
它能够减少对电压变化的敏感度，更为可靠。
三、双向晶闸管的特性1.导通特性双向晶闸管具有低导通压降和高调制深度的特点。
在导通状态下，双向晶闸管的电压降低，从而减少了功耗；同时，它还具有较高的调制深度，可以实现更精确的控制。
2.关断特性双向晶闸管在关断状态下具有较高的绝缘耐压和快速关断能力。
在关断状态下，它可以有效地隔离电路，防止电流的回流。
3.温度特性双向晶闸管的导通能力随着温度的升高而改变。
在高温环境下，它的导通能力会降低，因此在实际应用中需要考虑散热措施。
四、双向晶闸管的应用双向晶闸管广泛应用于以下领域：1.调光控制：双向晶闸管可以通过控制导通时间来实现调光功能，被广泛应用于家庭照明和舞台灯光等领域。
2.电动工具调速：利用双向晶闸管的调光特性，可以实现电动工具的调速和输出功率控制。
双向可控硅命名方式
双向可控硅命名方式,晶闸管,整流器双向可控硅是怎样命名的?双向可控硅为什么称为“TRIAC”?三端：TRIode(取前三个字母)交流半导体开关：ACsemiconductor switch(取前两个字母)以上两组名词组合成“TRIAC”中文译意“三端双向可控硅开关”。
由此可见“TRIAC”是双向可控硅的统称。
另:双向：Bi-directional(取第一个字母)控制：Controlled (取第一个字母) 整流器：Rectifier (取第一个字母)再由这三组英文名词的首个字母组合而成：“BCR”，中文译意：双向可控硅。
以“BCR”来命名双向可控硅的典型厂家如日本三菱如：BCR1AM-12、BCR8KM、BCR08AM等等。
--------------双向：Bi-directional (取第一个字母) 三端：Triode (取第一个字母)由以上两组单词组合成“BT”，也是对双向可控硅产品的型号命名,典型的生产商如：意法ST公司、荷兰飞利浦-Philips公司，均以此来命名双向可控硅。
代表型号如：PHILIPS 的BT131-600D、BT134-600E、BT136-600E、BT138-600E、BT139-600E、、等。
这些都是四象限/非绝缘型/双向可控硅；Philips公司的产品型号前缀为“BTA”字头的，通常是指三象限的双向可控硅。
三象限的品种主要应用于电机电路、三相市电输入的电路、承受的瞬间浪涌电流高。
-------------------而意法ST公司，则以“BT”字母为前缀来命名元件的型号，并且在“BT”后加“A”或“B”来表示绝缘与非绝缘。
组成：“BTA”、“BTB”系列的双向可控硅型号，如：四象限、绝缘型、双向可控硅：BTA06-600C、BTA08-600C、BTA10-600B、BTA12-600B、BTA16-600B、BTA41-600、、、等等；四象限、非绝缘、双向可控硅：BTB06-600C、BTB08-600C、BTB10-600B、BTB12-600B、BTB16-600B、BTB41-600、、、等等；ST公司所有产品型号的后缀字母(型号最后一个字母)带“W”的，均为“三象限双向可控硅”。
双向可控硅的原理-TRIAC
TRIAC的特性什么是双向可控硅:IAC(TRI-ELECTRODE AC SWITCH)为三极交流开关，亦称为双向晶闸管或双向可控硅。
TRIAC为三端元件，其三端分别为T1(第二端子或第二阳极)，T 2(第一端子或第一阳极)和G(控制极)亦为一闸极控制开关，与SCR最大的不同点在于TRIAC无论于正向或反向电压时皆可导通，其符号构造及外型，如图1所示。
因为它是双向元件，所以不管T1 ,T2的电压极性如何，若闸极有信号加入时，则T1 ,T2间呈导通状态；反之，加闸极触发信号，则T1 ,T2间有极高的阻抗。
ab126计算公式大全(a)符号 (b)构造图1 TRIAC二.TRIAC的触发特性: 838电子由于TRIAC为控制极控制的双向可控硅,控制极电压V G极性与阳极间之电压V T1T2四种组合分别如下：(1). V T1T2为正, V G为正。
(2). V T1T2为正, V G为负。
(3). V T1T2为负, V G为正。
(4). V T1T2为负, V G为负。
一般最好使用在对称情况下(1与4或2与3)，以使正负半周能得到对称的结果，最方便的控制方法则为1与4之控制状态，因为控制极信号与V T1T2同极性。
图2 TRIAC之V-I特性曲线如图2所示为TRIAC之V-I特性曲线，将此图与SCR之VI特性曲线比较，可看出TRIAC的特性曲线与SCR类似，只是TRIAC正负电压均能导通，所以第三象限之曲线与第一象限之曲线类似，故TRIAC可视为两个SCR反相并联TRIAC之T1-T2的崩溃电压亦不同，亦可看出正负半周的电压皆可以使TRIAC导通，一般使TRIAC 截止的方法与SCR相同，即设法降低两阳极间之电流到保持电流以下TRIAC即截止。
三.TRIAC之触发：TRIAC的相位控制与SCR很类似，可用直流信号，交流相位信号与脉波信号来触发，所不同者是V T1-T2负电压时，仍可触发TRIAC。
常用双向可控硅参数
常用双向可控硅参数双向可控硅（Bilateral Triode Thyristor，也常简称为BT、TRIAC）是一种电子器件，可以控制开关电流的方向。
它广泛应用于电力控制、交流电调光、电机调速和电炉控制等领域。
下面将介绍一些常用的双向可控硅参数。
1.最大电压（VDRM）：最大电压是指在双向可控硅的关闭状态下，能够承受的最大正向电压。
通常使用的双向可控硅最大电压为200V、400V和600V等。
2.最大反向电压（VRDM）：最大反向电压是指在双向可控硅的关闭状态下，能够承受的最大反向电压。
通常使用的双向可控硅最大反向电压为200V、400V和600V等。
3.电流承受能力（ITAV）：电流承受能力是指在一定的温度和工作条件下，双向可控硅能够承受的最大电流。
常用的双向可控硅电流承受能力为10A、20A和40A等。
4.最大触发电流（IGT）：最大触发电流是指在双向可控硅的控制端（G）施加触发脉冲时，能够使双向可控硅从关断状态变为导通状态的最小电流。
常用的双向可控硅最大触发电流为10mA、30mA和50mA等。
5.触发电压（VGT）：触发电压是指在控制端（G）施加正向电压时，能够使双向可控硅从关断状态变为导通状态的最小电压。
常用的双向可控硅触发电压为0.2V、1.5V和3V等。
6.阻断电流（IH）：阻断电流是指在双向可控硅关闭状态下，通过双向可控硅的最小电流。
常用的双向可控硅阻断电流为0.5mA、1mA和5mA 等。
7.触发时间（tGT）：触发时间是指双向可控硅从施加触发脉冲到完全导通所需要的时间。
常用的双向可控硅触发时间为1微秒、10微秒和100微秒等。
8.关断时间（tGD）：关断时间是指双向可控硅从导通状态到关闭状态所需要的时间。
常用的双向可控硅关断时间为10微秒、100微秒和1毫秒等。
9. 热阻（Rth）：热阻是指双向可控硅在工作过程中由芯片到外壳之间的热阻。
常用的双向可控硅热阻为1°C/W、2°C/W和3°C/W等。
双向可控硅四象限触发方式
双向可控硅四象限触发方式引言：双向可控硅（Bidirectional Controlled Silicon，简称Triac）是一种常见的电子器件，广泛应用于交流电路的控制中。
四象限触发方式是指Triac在不同的电流和电压条件下的工作模式。
本篇文章将详细介绍双向可控硅四象限触发方式及其应用。
一、双向可控硅的基本原理双向可控硅是一种双向导通的电子器件，它可以对交流电进行双向控制。
其内部结构由两个PN结组成，具有两个控制极（即门极）和两个主极（即A极和K极）。
当两个控制极之间施加正向电压时，Triac将导通，电流可以通过；当施加反向电压时，Triac将截止，电流无法通过。
二、四象限触发方式四象限触发方式是指Triac在不同的电流和电压条件下的工作模式，可分为四个象限，分别是第一象限、第二象限、第三象限和第四象限。
1. 第一象限触发第一象限触发是指在正半周的正向电压和正向电流条件下，Triac被触发导通。
在这种情况下，门极与A极之间施加正向电压，电流流向K极，并且大于Triac的触发电流。
这种触发方式常用于交流电路中的单相正弦波控制。
2. 第二象限触发第二象限触发是指在负半周的正向电压和正向电流条件下，Triac被触发导通。
在这种情况下，门极与A极之间施加正向电压，电流流向K极，并且大于Triac的触发电流。
这种触发方式常用于交流电路中的单相正弦波控制。
3. 第三象限触发第三象限触发是指在正半周的反向电压和反向电流条件下，Triac被触发导通。
在这种情况下，门极与A极之间施加反向电压，电流流向A极，并且大于Triac的触发电流。
这种触发方式常用于交流电路中的单相反弦波控制。
4. 第四象限触发第四象限触发是指在负半周的反向电压和反向电流条件下，Triac被触发导通。
在这种情况下，门极与A极之间施加反向电压，电流流向A极，并且大于Triac的触发电流。
这种触发方式常用于交流电路中的单相反弦波控制。
三、双向可控硅四象限触发方式的应用双向可控硅四象限触发方式在电力控制领域有广泛的应用。
可控硅移相触发器模块
可控硅移相触发器模块1. 引言可控硅移相触发器模块是一种电子元件，常用于电路中实现交流电压调制、功率控制和开关控制等功能。
本文将详细介绍可控硅移相触发器模块的原理、特点、应用以及相关注意事项。
2. 原理可控硅移相触发器模块是基于可控硅（也称为晶闸管）的工作原理设计的。
可控硅是一种具有双向导通特性的半导体器件，可以在正向偏置条件下导通，并保持导通状态直到电流下降到一个较低的水平。
通过施加一个脉冲信号来触发可控硅的导通，从而实现对交流电压的调制和功率的控制。
3. 特点•高效性：可控硅移相触发器模块具有高效能和低功耗的特点，可以在短时间内完成开关操作，并且不会产生过多热量。
•精确性：通过调整触发脉冲信号的时机和宽度，可以精确地实现对交流电压波形的调制和功率的控制。
•可靠性：可控硅移相触发器模块采用半导体材料制造，具有较长的使用寿命和稳定的性能。
•灵活性：可控硅移相触发器模块可以根据需要进行定制设计，以适应不同应用场景的需求。
4. 应用可控硅移相触发器模块在电力电子领域有着广泛的应用，以下是一些常见的应用场景：4.1 交流电压调制可控硅移相触发器模块可以通过调整触发脉冲信号的时机和宽度，实现对交流电压波形的调制。
这在交流传动系统、变频调速系统等领域中非常常见。
例如，在变频空调中，可控硅移相触发器模块可以实现对交流电压频率和幅值的调节，从而实现空调功率输出的精确控制。
4.2 功率控制可控硅移相触发器模块还可以实现对功率的精确控制。
在一些需要对电气设备进行功率限制或分段供电的场景中，可控硅移相触发器模块可以根据需要，控制电源的输出功率。
例如，在工业电炉中，可控硅移相触发器模块可以实现对电炉功率的精确调节，从而控制加热温度。
4.3 开关控制可控硅移相触发器模块还可以用作开关控制元件。
通过适当地设置触发脉冲信号，可实现对开关的闭合和断开。
这在一些需要对电路进行快速切换和保护的场景中非常有用。
例如，在电压稳定器中，可控硅移相触发器模块可以实现对输出电压的稳定性和保护功能。
双向可控硅调压型移相触发器
双向可控硅调压型移相触发器(一)概述双向可控硅调压式移相触发器的原理是根据控制电压CONT的大小(控制信号通常为0-5V, 0-1OV, 4-20mA, 1-5V,0-10mA等)，输出端产生与电网电压同步的双倍电网频率的从180°到0°范围内移相的宽脉冲，用以驱动随机型固态继电器或可控硅，使交流负载上的电压从0伏到最大值线性可调，从而达到移相调压的目的。
触发器内部包括同步相位检测电路、锯齿波形成电路、输入控制调整电路、基准电路、移相比较电路、驱动触发输出电路，以及提供这些电路工作的稳压电源等。
产品超小超薄设计，SMT贴片工艺，有立式、卧式、针插式、装置式等封装形式。
可与单向、双向可控硅或随机型固态继电器灵活组合，用于半波、全波交流电压调节或半控、全控桥式整流直流电压调节。
可电位器手动控制或电压信号、电流信号自动控制。
触发器使用单宽脉冲强触发方式，适应感性负载或阻性负载。
移相触发器控制电压Ucont和输出端脉冲占空比Y的关系曲线如下：a.控制电压在OV- Uoff为关闭区域，可靠关闭主电路电压的输出。
b.控制电压在Uoff - Uon为基本线性区域，随着控制电压信号的增大，主电路负载上的电压也逐渐增大。
c.控制电压在Uon-5V时，为全导通区域，负载上的电压即为电网电压。
单相移相触发器有专用于触发驱动随机型固态继电器的LSJK-SRZ 型、LSJK-SRL型、LSJK-SRW型，有用于触发驱动单向、双向可控硅的LSJK-SCRH型、LSJK-SCRX型、LSJK-TRI型，有用于触发驱动单向可控硅组成半控、全控桥的LSJK-SCRT型、LSJK-SCRF型。
(二)单相可控硅移相触发器此类触发器有五种，全部为螺钉压紧式电极，装置式安装：①双向可控硅调压型移相触发器，LSJK-TRI型;②单向可控硅增强调压型移相触发器，LSJK-SCRH型;③单向可控硅半波调压型移相触发器，LSJK-SCRX型;④单向可控硅半控桥整流型移相触发器，LSJK-SCRT型;⑤单向可控硅全控桥整流型移相触发器，LSJK-SCRF型。
ac 双向可控硅 相移 ic
ac 双向可控硅相移ic摘要：1.双向可控硅简介2.双向可控硅的原理与应用3.相移ic在双向可控硅中的作用4.双向可控硅的优缺点5.双向可控硅在我国的发展前景正文：近年来，双向可控硅（Triac）在我国得到了广泛的应用，它是一种半导体元器件，具有双向导通特性。
在电力电子领域，双向可控硅的运用为电力系统的智能化、高效化提供了有力保障。
本文将从双向可控硅的原理、应用、相移ic的作用、优缺点和发展前景等方面进行详细介绍。
一、双向可控硅简介双向可控硅又称三极管，是一种具有三个控制端的半导体器件。
它的内部结构与普通二极管相似，但具有三个区域，分别为n区、p区和n区。
在双向可控硅的导通与关断过程中，通过控制第三个区域（称为控制极或栅极）的电压信号，可以实现对双向可控硅导通与关断的控制。
二、双向可控硅的原理与应用双向可控硅的导通原理是，在控制极施加正向电压时，p区与n区之间的空穴与电子会加速运动，形成电流。
当控制极电压移除时，双向可控硅并不会立即关断，而是在电流降至一定程度后自然关断。
双向可控硅的这种特性使其在交流电路中具有广泛的应用。
应用领域包括：1.电机控制：如交流电机调速、逆变器等；2.工业控制：如可控硅整流器、逆变器等；3.家电产品：如变频空调、洗衣机等；4.通信领域：如通信电源、基站电源等。
三、相移ic在双向可控硅中的作用相移ic（Phase Shift IC）是一种集成电路，主要用于控制双向可控硅的导通与关断时机。
相移ic通过改变触发脉冲的相位，实现对双向可控硅的控制。
相移ic具有较高的稳定性、可靠性和精度，可以有效提高双向可控硅电路的性能。
四、双向可控硅的优缺点优点：1.双向导通特性，易于控制；2.电流容量大，适用于大功率场合；3.响应速度快，高频性能好；4.结构简单，成本较低。
缺点：1.导通压降较大，损耗较高；2.控制灵敏度较低，对环境温度敏感；3.存在电磁干扰问题。
五、双向可控硅在我国的发展前景随着我国经济的持续增长和对能源、环保等方面的需求，双向可控硅在我国的发展前景十分广阔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双向可控硅移相触发器模块TRIAC－JK：
双向可控硅移相触发器模块TRIAC－JK只有一路输出，且要求可控硅移相触发器模块所取的同步信号与电网相位同步，以控制
信号为0～5VDC的G型为例,当控制电压在0～5V之间变化时，触发器模块内部便输出与电网电压同步、脉冲宽度可相对电网电压从
180°～０°可调节的触发信号通过光耦隔离，输出端(A、G)便可触发相应的双向可控硅导通，从而达到移相调压的目的。
双向可控硅移相触发器模块TRIAC－JK 在使用时需要外接一组与输入电网同步的、通过变压器隔离降压后的18VAC同步电压信
号，此同步电压信号还同时作为移相触发器模块内部电源用，并产生一组辅助电源作为电位器手动调节时用。
可控硅移相触发器模块
内部集相位检测电路、移相电路、光电隔离触发电路于一体，实现了高压与控制部分的隔离，输入控制信号可由其它自动控制设备输
出供给，也可以由内部电源外接一只电位器进行手动调节。
使用安全、简单、方便。
双向可控硅移相触发器模块的命名规则：
主要型号表：
产品外形尺寸:
可控硅移相触发器模块的引脚功能:
1、①、②脚接18VAC输出的同步变压器的副边绕组18Vac，供给移相触发器电源和同步基准；
2、③脚接可控硅的触发门极(G)；
3、④脚TRIAC-JK双向可控硅移相触发器时接双向可控硅的主电极(T1) 。
4、⑤脚为内部地，当移相触发器由外电路输入控制信号时，⑤脚与外电路的地相连;
5、⑥脚为控制端，以控制信号为0～5V输入（E型）移相触发器模块为例，当⑥脚输入0～5V变化的电压信号时，对阻性负载
而言，③④便触发可控硅在180～0°范围内导通。
6、⑦脚为模块内部产生的＋5V电源端，当⑤⑥⑦脚外接电位器手动控制时，⑦脚提供电源，当控制信号由外电路提供控制信
号时，⑦脚悬空不用。
使用电路接线图(为方便说明,下面仅以控制信号为0～5V输入的“E”型为例进行介绍)：
控制电压Ucon与可控硅输出导通角α关系曲线（阻性负载）及波形图:
注意事项：
1、CON脚对COM脚必须为正，如极性相反则输出端失控（全开或全闭）。
当控制输入信号:CON从0～5V之间变化时，交流
负载上的电压从0伏到最大值可调（对阻性负载而言）。
当控制信号端CON在0～0.8V左右时为全关闭区域，可靠关断触发模块的输
出；当CON在0.8～4.6V左右为可调区域，即随着控制电压的增大，交流负载上的电压从0伏增大到最大值；当控制输入信号CON在
4.6～5V左右时为全开通区域，交流负载上的电压为最大值。
2、①②脚外接同步变压器次级绕组，电压值允许在18±5VAC范围内，输入所需的最大电流为30mA,变压器功率2W即可。
3、⑦脚的+5伏电压信号供电位器控制时提供电源用，不作它用，所选用的电位器值要求在2～10KΩ之间。
另外说明：4～20
mA的G型移相触发器模块不能用电位器进行手动调节。
4、移相触发器模块可以触发1000A以内的可控硅，使用时要保证触发端正确连接。
5、移相触发器模块主要使用电网电压范围为100V～420VAC、50ＨＺ电网，（100VAC以下电网时可以向我公司定制低电压
输入型产品。
６、移相触发器本身发热很小，不需配散热器。
