梁平法识图与钢筋算量
钢筋平法识图与钢筋算量PPT课件
梁的平法识图与钢筋算量
梁的平法识图
梁的平法图集包括集中标注和原位标 注，集中标注表达梁的通用信息，原 位标注表达梁的详细信息。
梁的钢筋算量
根据平法图集，计算梁的钢筋用量， 包括底筋、面筋、箍筋等，需要考虑 到抗震等级、混凝土强度等因素。板的平法识与钢筋算量板的平法识图
板的平法图集包括板的标准图和板带 图，标准图表达板的通用信息，板带 图表达板的详细信息。
钢筋平法的主要特点是采用标准化的符号和图例，将复杂的结构构件进行拆分， 并标注出各部分所需的钢筋规格、数量、排布方式等信息。
钢筋平法的历史与发展
钢筋平法的起源可以追溯到20世纪80年代，当时为了满足大 规模建筑工程的需要，中国建筑科学研究院与国内主要设计 机构共同研发了一种新型的混凝土结构表示方法。
• 未来，随着建筑工程复杂性的增加，对专业人才的需求也将更加迫切。因此， 需要加强专业人才的培养和培训工作，提高从业人员的专业素质和技术水平。
THANKS.
钢筋平法的基本知识
02
钢筋的种类与规格
热轧光圆钢筋
预应力混凝土用钢绞线
通常用于非预应力混凝土结构，直径 在6-12mm之间。
用于大型预应力混凝土结构，直径在 4-14mm之间。
热轧带肋钢筋
分为HRB335、HRB400和HRB500三 个级别，直径在6-50mm之间，广泛 用于建筑和桥梁工程。
钢筋的符号与表示方法
案例分析的结论与建议
• 不断学习和更新知识是提高钢筋平法识图与钢筋算量能力的关 键。
案例分析的结论与建议
建议
提高对规范和标准的理解 和掌握，确保工作的准确 性和合规性。
加强理论与实践的结合， 多参与实际项目以积累经 验。
11G101-1_平法识图与钢筋量计算
56
配筋构造分析
57
目
录
2
梁平法
2.3
梁平法----钢筋算量
58
钢筋算量
分析在平法中出现的钢筋类型
1、梁上部贯通钢筋 2、梁端支座负筋 5、腰筋 6、拉筋
3、架立钢筋
4、梁下部钢筋
7、吊筋
8、箍筋
59
钢筋算量
60
1、梁上部贯通钢筋
端支座锚固长度怎么确定？ 搭接长度怎么确定？
37
原位标注——梁支座上部纵筋
梁支座上部纵筋，该部位含通长筋在内的所有纵筋： 1． “/”分隔——当上部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。 2． “+”相联——当同排纵筋有两种直径时，用加 号“+”将两种直径的纵筋相联，注写时将角部纵筋 写在前面。 3．缺省标注——当梁中间支座两边的上部纵筋不同 时，须在支座两边分别标注；当梁中间支座两边的 上部纵筋相同时，可仅在支座的一边标注配筋值， 另一边省去不注。 例 6Φ25 4/2， 2Φ25+2Φ22
35
集中标注——梁顶面标高高差
六、梁顶面标高高差，该项为选注值。 粱顶面标高高差，系指相对于结构层楼面 标高的高差值，对于位于结构夹层的粱， 则指相对于结构夹层楼面标高的高差有高 差时，须将其写入括号内，无高差时不注。
36
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2Φ25+3Φ22;5Φ25
平法识图与钢筋算量
建工系
吕丽平
2
3
4
5
6
7
8
梁构件平法识图-平法识图与钢筋算量 (一)
梁构件平法识图-平法识图与钢筋算量 (一)梁构件平法识图-平法识图与钢筋算量梁是建筑结构中的重要构件之一，其功能是承受水平荷载和垂直荷载，使之沿着轴线传递到支座上。
在设计梁时，需要进行平法识图及钢筋的计算。
一、梁构件平法识图梁构件的平法识图指的是将梁截面按照平面法线分为不同区域，以分析各区域的受力情况，并确定适宜的钢筋布置。
一般而言，梁构件的平法识图按照高度方向分为基底板、梁帽板及倒角板等多个区域。
在梁的平法识图中，首先需要确定的是基底板的宽度。
基底板的宽度一般根据楼板的宽度和梁的跨度来确定。
梁帽板的宽度一般设为梁高的1/4至1/3，而倒角板的宽度则根据需要进行确定。
确定各个区域的宽度后，需要计算各个区域的面积及受力情况。
二、平法识图与钢筋算量在梁构件的平法识图中，每个区域的受力情况不同，因此需要根据受力情况适当地铺设钢筋。
以基底板为例，在其受拉区域应该铺设纵向钢筋，而在受压区域则不需要铺设纵向钢筋。
基底板的横向钢筋一般按照层高和梁跨度系数进行计算。
在进行平法识图与钢筋算量时，需要注意以下几点：1. 梁构件的受力情况是在荷载已知的情况下进行计算的。
因此，在进行平法识图与钢筋算量时，需要先确定荷载情况。
2. 钢筋的种类和规格应该根据设计要求和实际需要进行选择。
3. 在进行铺设钢筋时，需要留出实际施工需要的间隔距离和重叠长度。
综上所述，梁构件的平法识图及钢筋算量是梁设计过程中的关键步骤。
只有进行合理的平法识图和算量，才能保证梁能够承受设计荷载并保持结构安全稳定。
平法识图与钢筋算量 第2章 梁构件平法识图与钢筋计算
图2-1 梁构件知识体系
2.1 梁构件基本知识
1
梁的分类
2
梁钢筋的分类
3
梁的各种情况
2.1 梁构件基本知识
2.1.2 梁平法施工图概述
1
梁传统施工图的表达方式
2
梁平法施工图的表达方式
2.2
梁构件平法 识图
2.2 梁构件平法识图
2.2.1 梁构件的平面注写方式
平面注写方式是指在梁平面布置图上,分别在不同编号的梁中各选一根梁,在其上注写截面尺 寸和配筋具体数值的方式来表达梁平法施工图,如图2-4所示。
截面注写方式既可以单独使用,也可与平面注写方式结合使用。在梁平法施工图的平面图中, 当局部区域的梁布置过密时,除了采用截面注写方式表达外,也可以将过密区用虚线框出,适当放大 比例后再用平面注写方式表示。当表达异形截面梁的尺寸与配筋时,用截面注写方式相对比较方便。
2.3
梁构件钢筋 构造与计算
2.3 梁构件钢筋构造与计算
图2-5 梁构件的集中标注和原位标注
ቤተ መጻሕፍቲ ባይዱ
2.2 梁构件平法识图
1 2 3
集中标注 原位标注 框架扁梁
2.2 梁构件平法识图
2.2.2 梁构件的截面注写方式
梁截面注写方式是在分标准层上绘制的梁平面布置图,用截面配筋图来表达梁平法施工图的一 种方式。
对标准层上的所有梁应按表2-2的规定进行编号,并从相同编号的梁中选择一根用单边截面号 引出截面配筋图,并在截面配筋图中注写截面尺寸(b×h)和配筋数值(上部筋、下部筋、侧面构造筋 或受扭筋以及箍筋),其他相同编号的梁仅需标注编号,如图2-18所示。
2.3 梁构件钢筋构造与计算
图2-24 侧面构造纵筋和侧面受扭纵筋搭接及拉筋布置构造
《平法识图与钢筋算量》课程标准
《平法识图与钢筋算量》课程标准一、课程名称平法识图与钢筋算量二、适用专业本课程标准适用与工程造价专业三、课程性质该课程为必修课，是本专业的基础课，是工程造价专业核心课程。
它在建筑结构方面具有很强的针对性和实践性；该课程的理论与实践结合十分紧密；在本专业中起着引领的作用，举足轻重地位十分显要。
本课程其他工程技术、工程管理、监理类专业的课程标准参照此标准编制。
其先修课程有：《建筑工程制图》、《建筑CAD》、《建筑工程概论》、《建筑构造实训》、《建筑力学与结构》等。
四、教学目标专业培养目标：本专业培养理想信念坚定，德智体美劳全面发展，具有一定的科学文化水平，良好的人文素养、职业道德和创新意识，精益求精的工匠精神，较强的就业能力和可持续发展的能力，掌握本专业知识和技术技能，面向建筑工程、市政工程和房地产行业的工程技术、工程管理、工程造价、工程监理、房地产等职业群体工作的高素质技术技能人才。
本课程教学目标：是为工程造价管理专业培养目标的重要支撑，通过本课程教学内容的学习，让学生系统了解平法识图与钢筋算量核心业务工作任务及其协调关系，具备平法识图与钢筋算量核心业务岗位的操作能力和作业组织管理能力，并初步具备工程造价作业系统规划、设计能力。
（一）知识目标1.掌握平法识图与钢筋算量的相关基本概念、基本操作流程，了解平法识图与钢筋算量的特点。
2.了解平法识图与钢筋算量的基本结构和设计要点。
3.掌握平法识图与钢筋算量的基本方法。
4.熟悉平法识图与钢筋算量的基本要点。
（二）能力目标1.熟悉平法识图与钢筋算量的一般流程，并掌握相关技术，具备平法识图与钢筋算量作业组织能力，达到上岗即能操作的水平。
2.具备对平法识图与钢筋算量作业流程、设施布局、数据以及管理信息系统等进行简单设计与规划算量能力。
3.掌握平法识图与钢筋算量作业系统规划的基本方法及相关技术，初步具备钢筋设计与算量的基本能力。
4.能够应用和操作平法识图与钢筋算量管理信息系统。

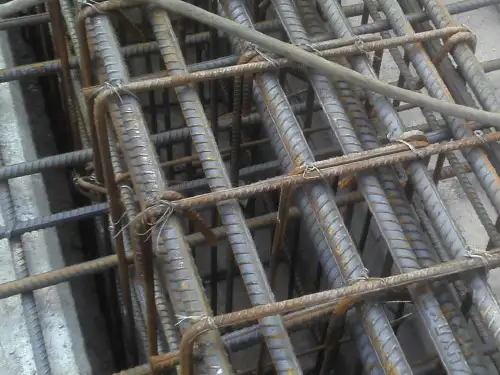

11G1011 平法识图和钢筋量计算
上部通长筋 支座负筋
架立筋
构造钢筋 受扭钢筋
资料仅供参考
目录
2
梁平法
2.1 梁平法---------梁平平法法规制图则规则
18
资料仅供参考
梁钢筋的标注方法
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
梁平法图中表示的是什么意思？
19
返回
资料仅供参考
梁钢筋的标注方法 ● 梁的平面注写包括集中标注与原位标注
抗震楼层框架梁纵向钢筋构造----端支座直锚
51
资料仅供参考
抗震楼层框架梁纵向钢筋构造----中间支座
52
资料仅供参考
抗震楼层框架梁纵向钢筋构造----中间支座
53
资料仅供参考
抗震楼层框架梁纵向钢筋构造----上部纵筋
平法图集介绍
❖建筑结构施工图平面整体设计方法（简称 平法）表达形式，概括来讲，是把结构构 件的尺寸和配筋等，按照平面整体表示方 法制图规则，整体直接表达在各类构件的 结构平面布置图上，再与标准构造详图相 配合，即构成一套新型完整的结构设计。
12
资料仅供参考
平法图集介绍
❖陈青来 ❖被国家科委列为《 “九五”国家级科技成果重
❖ 例： 13Φ10@150/200（4）， 18Φ12@150（4）/200（2），
31
资料仅供参考
集中标注——通长筋
❖ 四、梁上部通长筋或架立筋配置(通长筋可为相同 或不同直径采用搭接连接、什机么械情连况接下有或架对立焊筋接？连
接的钢筋)，该项为必注值。
❖ 当同排纵筋中既有通长筋又有架立筋时，应用加 号“+”将通长筋和架立筋相联。注写时须将角部 纵筋写在加号的前面，架立筋写在加号后面的括 号内，以示不同直径及与通长筋的区别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梁集中标注内容
粱顶面标高高差，系指相对于结构层楼面 标高的高差值，对于位于结构夹层的粱， 则指相对于结构夹层楼面标高的高差； 有高差时，须将其写入括号内，无高差时 不注写； 当梁顶比板顶低时，注学负标高高差；当 梁顶比板顶高，则注写正标高高差； 实例如右所示：
梁集中标注内容
梁的编号练习： JZL2(1A) KL7(3B) KZL3(2) 思考： 基础主梁的代号； 基础次梁的代号；
08
梁平法识图 • 梁平面注写方式 梁截面尺寸
1.当为等截面梁时， 用b×h表示，如下图 所示；
试读1：梁截面尺寸；
KL 1(1)
250 500 8@100 / 200(2) 2 18 G210
少数跨不同者，按原位标注处理。 12
梁平法识图 • 梁平面注写方式
识图扭筋 配筋信息
梁构造钢筋
当梁有效高度 hW≥450mm 时，需配置腰筋： 1.当配置构造纵筋时，以大写字母 G 打头， 注写配置在梁两个侧面的总配筋值，且对称
配置，故构造钢筋的根数永远为偶数，其排 数为总根数/2。 如： G4Φ12，表示每侧有2根钢筋，2排分布。 2.当配置受扭纵筋时，以大写字母 N 打头， 注写配置在梁两个侧面的总配筋值，且对称
1
梁钢筋构造
• 梁钢筋类型
梁钢筋类型
1.梁上 部钢筋
• 上部通 长筋
• 上部支 座负筋
• 架立钢 筋
2.梁下 部钢筋
• 下部通 长筋
• 下部筋
3.梁侧 面钢筋
• 构造筋 • 扭筋
4.梁高 度方向 上钢筋
• 箍筋
5.梁宽 度方向 上钢筋
• 拉筋
6. 其他 钢筋
• 吊筋 • 附加箍
筋
01
梁钢筋构造
• 梁钢筋构造图
4.当有悬挑梁且根部和 端部的高度不同时，用 C 斜线分隔根部与端部的 高度值，即为 b×h1 /h2， 如右图所示； 试读4：梁截面尺寸；
梁集中标注内容 09
梁平法识图 • 梁平面注写方式 梁箍筋
钢筋 级别
直径 大小
梁箍 筋
间距
箍肢 数
梁集中标注内容
1.当梁箍筋的加密区间距与非加密区间 距不同时需用斜线“/”分隔； 2.当梁箍筋为同一种间距时，则不需用
梁加密区区域
数不相同时，则分别在加密区间距和非
和非加密区区
加密区间距后面写上箍肢数，并加上括 域的位置
号；
5.非框架梁、悬挑梁、井字梁，采用不
同的箍筋间距及肢数时，也用斜线“／”
将其分隔开来。注写时，先注写梁支座
端部的箍筋（包括箍筋的箍数、钢筋级
别、直径、间距与肢数）， 在斜线后
注写梁跨中部分的箍筋间距及肢数。
05
梁平法识图
梁集中标注内容
• 梁平面注写方式 梁平法识图
集中标注表达梁的通用数值，原位标注 表达梁的特殊数值，当集中标注某项内 容不适用于梁的某部位时，则该项数值 原位标注，施工中，原位标注优先于集 中标注。
思考： 集中标注包含哪些 内容
平面注写方式 截面注写方式
集中标注
原位标注
06
梁平法识图
1 2 18 2 20
2 300
4
5
2.当为竖向加腋梁时，用 b×h YC1×C2 表示，其 中C1 为腋长，C2 为腋高， 如右图所示； 试读2：梁截面尺寸；
3.当为水平加腋梁时， 用b×h PYC1×C2 表示， 其中C1 为腋长，C2 为腋 宽，加腋部分应在平面 中绘制，如右图所示， 试读3：梁截面尺寸；
试读： Φ10@100/ 200(4)； Φ10@100 (2)
斜线；
Φ8@100(4) /150(2)；
3.当梁箍筋加密区与非加密区的箍筋肢 数相同时，则将肢数写在非加密区间距
13Φ10@150/200(4)； 18Φ12@150(4)/200(2)；
后面，并加上括号；
思考：
4.当梁箍筋加密区与非加密区的箍筋肢
配置，故受扭纵筋的根数永远为偶数，其排 数为总根数/2 。 如：N6Φ22，表示每侧有3根钢筋，3排分布。 3.梁的有效高度=梁截面高度-（C+d/2）
梁集中标注内容
思考： 若此梁的混凝土强度等级 为C30，所处的环境为一 类，则其有效高度为？
13
梁平法识图 • 梁平面注写方式
梁标高差
识图标高 差
11
梁平法识图 • 梁平面注写方式
梁下部通长筋
下部通长筋：多跨梁的下部配置2根及以上的 同直径同等级的钢筋，否则为下部钢筋。
梁集中标注内容
识图上两图所示的梁下部通长筋
梁下部通长筋
注意：当梁下部纵筋为全跨相同，且 多数跨配筋相同时，通长筋可加注下 部通长筋的配筋值，用分号“；”将 上部与下部通长筋的配筋值分隔开来，
上部支座 负筋
绑扎
钢筋连 接方式
机械 连接
焊接
梁钢筋构造图1 02
梁钢筋构造
• 梁钢筋构造图
锚固到柱子 内的弯曲长
度
下部钢筋
上部支座负 筋
梁钢筋构造图2
箍筋
上部通长筋
03
梁钢筋构造
• 梁钢筋构造图
思考： 1.梁中构造钢筋设置的条件； 2.拉筋有几排的判断方法；
上部纵筋
梁钢筋构造图3
拉筋
下部纵筋
构造纵筋 或抗扭钢筋
箍筋 04
梁平法识图 • 梁平面注写方式
梁柱纵筋表示方法
梁内箍筋表示方法
钢筋的表示方法
思考： 1.箍筋间距中加密 区和非加密区的表 示方法； 2.H、R、B、P代 表的含义，如： HPB300、HRB400
钢筋根数
钢筋直径
钢筋等级代号
钢筋直径
钢筋等级代号
钢筋间距
钢筋表示方法中主要有：钢筋等级，直径，数量，间距
• 梁平面注写方式
梁编号
集中标注
箍筋
原位标注
侧面纵筋
梁顶面相对于楼板面的标高高差
集中标注内容： 1、梁编号、梁截面尺寸 2、箍筋 3、梁上下通长筋和架立筋， 4、梁侧面纵筋：构造腰筋及抗扭腰筋 5、梁顶面标高高差（该项为选注）
截面尺寸
原原位位标标注注
梁集中标注内容 上部通长钢筋
集中标注
07
梁平法识图 • 梁平面注写方式 梁编号
主讲：随风而舞 日期：2020.5.22
梁平法识图与钢筋计算
梁钢筋 构造
• 梁钢筋类型 • 梁钢筋构造图
梁平法 识图
梁钢筋 计算
• 梁平面注写方式（重点内容） • 梁截面注写方式
• 梁支座负筋计算（重点内容） • 梁上部通长筋计算 • 梁下部钢筋计算 • 梁构造钢筋计算 • 梁箍筋计算（重点内容） • 梁拉筋计算
10
梁平法识图 • 梁平面注写方式
梁上部通长筋
梁上部通长筋：从梁的左 端到梁的右端是拉通的状 态 (通长筋可为相同或不同 直径采用搭接连接、机械 连接或对焊接连接的钢筋)
机械 连接
梁上部通长筋分布在梁两侧 识图：识图右图所示的上部通长筋
梁集中标注内容
此处的原位标 注配筋中包含 上部通长筋和
支座负筋
