电磁学复习计算题[附的答案解析]

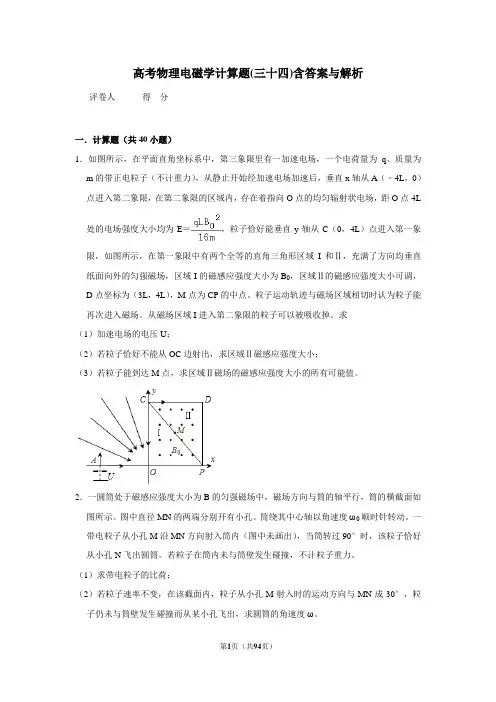

高考物理电磁学计算题(三十四)含答案与解析
高考物理电磁学计算题(三十四)含答案与解析评卷人得分一．计算题（共40小题）1．如图所示，在平面直角坐标系中，第三象限里有一加速电场，一个电荷量为q、质量为m的带正电粒子（不计重力），从静止开始经加速电场加速后，垂直x轴从A（﹣4L，0）点进入第二象限，在第二象限的区域内，存在着指向O点的均匀辐射状电场，距O点4L处的电场强度大小均为E＝，粒子恰好能垂直y轴从C（0，4L）点进入第一象限，如图所示，在第一象限中有两个全等的直角三角形区域I和Ⅱ，充满了方向均垂直纸面向外的匀强磁场，区域I的磁感应强度大小为B0，区域Ⅱ的磁感应强度大小可调，D点坐标为（3L，4L），M点为CP的中点。
粒子运动轨迹与磁场区域相切时认为粒子能再次进入磁场。
从磁场区域I进入第二象限的粒子可以被吸收掉。
求（1）加速电场的电压U；（2）若粒子恰好不能从OC边射出，求区域Ⅱ磁感应强度大小；（3）若粒子能到达M点，求区域Ⅱ磁场的磁感应强度大小的所有可能值。
2．一圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的轴平行，筒的横截面如图所示。
图中直径MN的两端分别开有小孔。
筒绕其中心轴以角速度ω0顺时针转动。
一带电粒子从小孔M沿MN方向射入筒内（图中未画出），当筒转过90°时，该粒子恰好从小孔N飞出圆筒。
若粒子在筒内未与筒壁发生碰撞，不计粒子重力。
（1）求带电粒子的比荷；（2）若粒子速率不变，在该截面内，粒子从小孔M射入时的运动方向与MN成30°，粒子仍未与筒壁发生碰撞而从某小孔飞出，求圆筒的角速度ω。
3．如图所示，在水平边界MN上方有磁感应强度大小为B0、方向垂直纸面向外的匀强磁场，磁感应强度为B，O、A是MN上的两点，OA距离为L，PQ是一足够长的挡板，粒子打在挡板上均被吸收，开始时P点与O点重合，∠QON＝θ＝53°．在OA之间有大量质量为m、电荷量为﹢q且速度相同的粒子，速度方向均垂直边界MN竖直向上，且在纸面内。
2023高考物理电磁学复习 题集附答案
2023高考物理电磁学复习题集附答案1. 计算题(1) 题目：一根长直导线与一均匀磁场垂直。
当导线上通过电流I时，该导线受到的磁力为F。
若电流增加到2I，导线受到的磁力变为几倍？答案：根据洛伦兹力公式 F = BIL，磁力与电流I成正比。
当电流增加到2I时，磁力也变为原来的两倍。
(2) 题目：一根长直导线和一个圆形线圈位于同一平面内。
导线与线圈无电流通过时，导线上的电流为I1时，线圈不受任何力的作用。
若导线上的电流变为I2（I2 > I1），线圈受到的磁力的方向如何？答案：根据安培环路定理，通过圆形线圈的磁感应强度与线圈内的电流方向相同。
由于导线和线圈位于同一平面内且导线上电流方向为I1，所以线圈受到的磁力方向与导线相反。
2. 简答题题目：什么是电磁感应？请举一个与电磁感应相关的实例，并说明原理。
答案：电磁感应是指导体中的电荷在磁场的作用下产生电流的现象。
一个与电磁感应相关的实例是发电机的工作原理。
发电机通过旋转导线圈在磁场中产生感应电动势，从而将机械能转化为电能。
发电机工作的原理如下：当导线圈旋转时，由于导线移动时与磁力线斜交，导线内部的自由电子受到洛伦兹力的作用，从而在导线中产生电流。
这时，导线两端的电势差就会推动工作电荷的流动，形成一个电流回路。
由于导线圈在旋转时可以保持与磁场的相对运动，因此电流的产生是连续不断的，实现了电能的转换。
3. 应用题题目：一个带电粒子以速度v进入一个垂直磁场，受到的洛伦兹力为F。
如果将该带电粒子的速度翻倍，磁场保持不变，受到的洛伦兹力将会如何变化？答案：根据洛伦兹力的公式 F = qvB，洛伦兹力与粒子速度v成正比。
当将带电粒子的速度翻倍时，其受到的洛伦兹力也会翻倍。
4. 计算题题目：一根长度为L的导线，电流I以时间t的速率匀速地变化。
在导线附近的某点处，磁感应强度B随时间的变化率为d|B|/dt = k，其中k为常数。
求在这个点的感应电场强度E。
答案：根据法拉第电磁感应定律，感应电场强度E与磁感应强度的变化率成正比。

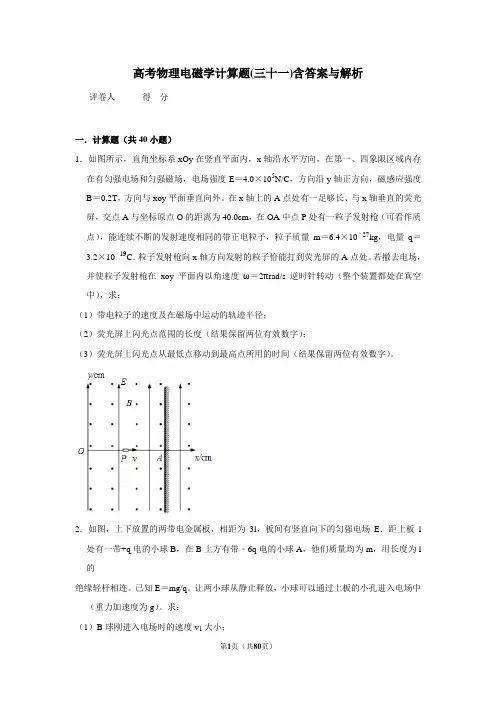

高考物理电磁学计算题(三十一)含答案与解析
高考物理电磁学计算题(三十一)含答案与解析评卷人得分一．计算题（共40小题）1．如图所示，直角坐标系xOy在竖直平面内，x轴沿水平方向，在第一、四象限区域内存在有匀强电场和匀强磁场，电场强度E＝4.0×105N/C，方向沿y轴正方向，磁感应强度B＝0.2T，方向与xoy平面垂直向外。
在x轴上的A点处有一足够长、与x轴垂直的荧光屏，交点A与坐标原点O的距离为40.0cm，在OA中点P处有一粒子发射枪（可看作质点），能连续不断的发射速度相同的带正电粒子，粒子质量m＝6.4×10﹣27kg，电量q＝3.2×10﹣19C．粒子发射枪向x轴方向发射的粒子恰能打到荧光屏的A点处。
若撤去电场，并使粒子发射枪在xoy平面内以角速度ω＝2πrad/s逆时针转动（整个装置都处在真空中），求：（1）带电粒子的速度及在磁场中运动的轨迹半径；（2）荧光屏上闪光点范围的长度（结果保留两位有效数字）；（3）荧光屏上闪光点从最低点移动到最高点所用的时间（结果保留两位有效数字）。
2．如图，上下放置的两带电金属板，相距为3l，板间有竖直向下的匀强电场E．距上板l 处有一带+q电的小球B，在B上方有带﹣6q电的小球A，他们质量均为m，用长度为l 的绝缘轻杆相连。
已知E＝mg/q。
让两小球从静止释放，小球可以通过上板的小孔进入电场中（重力加速度为g）。
求：（1）B球刚进入电场时的速度v1大小；（2）A球刚进入电场时的速度v2大小；（3）B球是否能碰到下金属板？如能，求刚碰到时的速度v3大小。
如不能，请通过计算说明理由。
3．如图所示，质量为m、带电荷量为+q的小物块置于绝缘粗糙水平面上的A点。
首先在如图所示空间施加方向水平向右的匀强电场E，t＝0时刻释放物块，一段时间后物块运动到B位置，同时将电场更换为方向水平向左的匀强电场E，物块运动到C点速度恰好减为零，已知A、B间距是B、C间距离的2倍，物块从B点运动到C点所需时间为t，求：（1）物块与水平面间的摩擦力；（2）物块从A点运动到C点的过程中克服摩擦力所做的功。
高考物理电磁学计算题(二十四)含答案与解析
高考物理电磁学计算题(二十四)含答案与解析评卷人得分一．计算题（共40小题）1．如图所示，虚线框内为某种电磁缓冲车的结构俯视图，缓冲车厢的底部安装电磁铁（图中未画出），能产生竖直向下的匀强磁场，磁场的磁感应强度为B，车厢上有两个光滑水平绝缘导轨PQ、MN，将高强度绝缘材料制成的缓冲滑块K置于导轨上，并可在导轨上无摩擦滑动。
滑块K上绕有闭合矩形线圈abcd，线圈的总电阻为R，匝数为n，ab边长为L，假设关闭发动机后，缓冲车厢与滑块K以速度v0与障碍物C碰撞。
滑块K立即停下，此后缓冲车相会受到线圈对它的磁场力而做减速运动，从而实现缓冲，缓冲车厢质量为m，缓冲滑块的质量为m0，车厢与地面间的动摩擦因数为，其他摩擦阻力不计，求：（1）缓冲滑块K的线圈中感应电流的方向和最大安培力的大小；（2）若缓冲车厢向前移动时间t后速度减为零，缓冲车厢与障碍物和线圈的ab边均没有接触，求此过程线圈abcd中通过的电量；（3）接（2）求此过程线圈abcd中产生的焦耳热。
2．如图甲所示为发电机的简化模型，固定于绝缘水平桌面上的金属导轨，处在方向竖直向下的匀强磁场中，导体棒ab在水平向右的拉力F作用下，以水平速度v沿金属导轨向右做匀速直线运动，导体棒ab始终与金属导轨形成闭合回路。
已知导体棒ab的长度恰好等于平行导轨间距l，磁场的磁感应强度大小为B，忽略摩擦阻力。
（1）求导体棒ab运动过程中产生的感应电动势E和感应电流I；（2）从微观角度看，导体棒切割磁感线产生感应电动势是由于导体内部的自由电荷受到沿棒方向的洛伦兹力做功而产生的。
如图乙（甲图中导体棒ab）所示，为了方便，可认为导体棒ab中的自由电荷为正电荷，每个自由电荷的电荷量为q，设导体棒ab中总共有N个自由电荷。
a．求自由电荷沿导体棒定向移动的速率u；b．请分别从宏观和微观两个角度，推导非静电力做功的功率等于拉力做功的功率。
3．环保部门为了监测某化肥厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的流量计。
2024年高考物理二轮复习专题18：电磁学综合计算题(附答案解析)
专题18·电磁学综合计算题能力突破本专题主要牛顿运动定律、动能定理、动量定理、动量守恒定律、洛伦兹力、法拉第电磁感应定律，以及用这些知识解决匀速圆周运动模型、导体棒模型、线框模型、圆周运动+类平抛运动模型等类型的试题。
高考热点(1)能利用运动合成与分解的方法处理带电粒子在电场中运动问题；(2)应用几何关系和圆周运动规律分析求解带电粒子在磁场、复合场中的运动；(3)电磁感应中的电路分析、电源分析、动力学和能量转化分析。
出题方向主要考查计算题，一压轴题的形式出现，题目难度一般为中档偏难。
考点1带电粒子(体)在电场中的运动(1)首先分析带电粒子(体)的运动规律，确定带电粒子(体)在电场中做直线运动还是曲【例1】（2023•越秀区校级模拟）一长为l 的绝缘细线，上端固定，下端拴一质量为m 、电荷量为q 的带正电的至小球，处于如图所示水平向右的匀强电场中。
先将小球拉至A 点，使细线水平。
然后释放小球，当细线与水平方向夹角为120︒时，小球到达B 点且速度恰好为零，为重力加速度为g ，sin 300.5︒=，cos30︒=。
求：（1）匀强电场AB 两点间的电势差AB U 的大小；（2）小球由A 点到B 点过程速度最大时细线与竖直方向的夹角θ的大小；（3）小球速度最大时细线拉力的大小。
【分析】（1）根据动能定理列式得出AB 两点电势差的大小；（2）根据矢量合成的特点得出小球受到的合力，结合几何关系得出速度最大时细线与竖直方向的夹角；（3）根据动能定理得出小球的速度，结合牛顿第二定律得出细线的拉力。
【解答】解：（1）由小球由A 点到B 点过程，根据动能定理得：(1cos30)0AB qU mgl ++︒=解得：2AB U q=-（2）由UE d=得匀强电场强度的大小为：3mg E q=小球所受的合力大小为：F ==合合力方向tan qE mg θ=故30θ=︒小球由A 点到B 点过程在与竖直方向夹角30θ=︒为时速度最大；（3）当小球运动到与竖直方向夹角30θ=︒为时速度最大，设此时速度为v ，根据动能定理得：()211602F l cos mv ⋅-︒=合得最大速度v =根据牛顿第二定律得2T v F F ml-=合得速度最大时细线拉力大小T F =答：（1）匀强电场AB 两点间的电势差AB U ；（2）小球由A 点到B 点过程速度最大时细线与竖直方向的夹角θ的大小为30︒；（3）小球速度最大时细线拉力的大小为3。
高考物理电磁学计算题(二十六)含答案与解析
高考物理电磁学计算题(二十六)含答案与解析评卷人得分一．计算题（共40小题）1．光电倍增管可将光信号转化为电信号并逐级放大，其前两个平行倍增极结构如图。
当频率为v的入射光照射到第1倍增极的上表面MN时，极板上表面逸出大量速率不同、沿各个方向运动的光电子，空间加上垂直纸面的匀强磁场，可使从MN逸出的部分光电子打到第2倍增极的上表面PQ．已知第1倍增极金属的逸出功为W，两个倍增极长度均为d，水平间距为，竖直间距为，光电子电量为e、质量为m，普朗克常量为h，仅考虑光电子在纸面内运动且只受洛伦兹力作用。
（1）求从MN上逸出的光电子的最大速率。
（2）若以最大速率、方向垂直MN逸出的光电子可以全部到达PQ，求磁感应强度的大小和方向。
（3）若保持（2）中的磁场不变，关闭光源后，发现仍有光电子持续击中PQ，求关闭光源后光电子持续击中PQ的时间。
2．如图所示，将两根足够长的电阻不计的相同金属条折成“”型导轨，导轨右半部分水平，左半部分倾斜，且与水平面夹角0＝37°．金属细杆ab和cd与导轨接触良好且始终垂直。
导轨左、右两部分分别处于方向沿导轨向上和竖直向上的匀强磁场中，磁感应强度大小均为B＝1T．开始杆cd锁定，用恒力F垂直作用于杆ab中点，使其向右运动，当ab匀速运动时的速度为v0，此时解除cd锁定，杆cd仍静止不动。
已知杆ab 和cd的质量均为m＝0.5kg，电阻均为R＝0.5g，导轨间距d＝1m，杆与导轨间的动摩擦因数均为μ＝0.5，最大静摩擦力等于滑动摩擦力，重力加速度g＝10m/s2，sin37°＝0.6．求：（1）要使杆cd始终不动，作用在杆ab的恒力F的最小值和对应的ab匀速运动速度v0；（2）若ab杆匀速运动的速度为6m/s，某时刻同时撤去恒力F和左侧磁场，此后ab向右移动1.5m停止。
在此过程中cd沿导轨下滑的距离和杆cd中产生的焦耳热。
3．自然界真是奇妙，微观世界的运动规律竟然与宏观运动规律存在相似之处。
电磁学考试题库及答案详解
电磁学考试题库及答案详解一、单项选择题1. 真空中两个点电荷之间的相互作用力遵循（）。
A. 牛顿第三定律B. 库仑定律C. 高斯定律D. 欧姆定律答案：B解析：库仑定律描述了真空中两个点电荷之间的相互作用力，其公式为F=k*q1*q2/r^2，其中F是力，k是库仑常数，q1和q2是两个电荷的量值，r是它们之间的距离。
2. 电场强度的方向是（）。
A. 从正电荷指向负电荷B. 从负电荷指向正电荷C. 垂直于电荷分布D. 与电荷分布无关解析：电场强度的方向是从正电荷指向负电荷，这是电场的基本性质之一。
3. 电势能与电势的关系是（）。
A. 电势能等于电势的负值B. 电势能等于电势的正值C. 电势能等于电势的两倍D. 电势能与电势无关答案：A解析：电势能U与电势V的关系是U=-qV，其中q是电荷量，V是电势。
4. 电容器的电容C与板间距离d和板面积A的关系是（）。
A. C与d成正比B. C与d成反比C. C与A成正比D. C与A和d都成反比解析：电容器的电容C与板间距离d成反比，与板面积A成正比，公式为C=εA/d，其中ε是介电常数。
5. 磁场对运动电荷的作用力遵循（）。
A. 洛伦兹力定律B. 库仑定律C. 高斯定律D. 欧姆定律答案：A解析：磁场对运动电荷的作用力遵循洛伦兹力定律，其公式为F=qvBsinθ，其中F是力，q是电荷量，v是电荷的速度，B是磁场强度，θ是速度与磁场的夹角。
二、多项选择题1. 以下哪些是电磁波的特性？（）A. 传播不需要介质B. 具有波粒二象性C. 传播速度等于光速D. 只能在真空中传播答案：ABC解析：电磁波的传播不需要介质，具有波粒二象性，传播速度等于光速，但它们也可以在其他介质中传播，只是速度会因为介质的折射率而改变。
2. 以下哪些是电场线的特点？（）A. 电场线从正电荷出发，终止于负电荷B. 电场线不相交C. 电场线是闭合的D. 电场线的疏密表示电场强度的大小答案：ABD解析：电场线从正电荷出发，终止于负电荷，不相交，且电场线的疏密表示电场强度的大小。
初中物理中考电磁学专项练习(计算题)201-300(含答案解析)
初中物理中考电磁学专项练习（计算题)201-300（含答案解析) 学校:___________姓名：___________班级：___________考号：___________一、计算题1．如图甲所示，电源电压恒定，R0为定值电阻．将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示．求：（1）滑动变阻器R的最大阻值；（2）R0的阻值及电源电压；（3）当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率．2．如图所示的电路中，只闭合S1时，通过R2的电流是1.5 A，R1＝30 Ω，R2＝20 Ω．求：（1）电源电压是多大；（2）只闭合S2时，通电20 s电流通过R1产生的电热是多少；（3）使开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是多少．3．如图所示的电路中，小灯泡上标有“6V 3.6W”字样，滑动变阻器R1的最大电阻为40Ω．当只闭合S、S2，滑动变阻器的滑片P在中点时，小灯泡正常发光；当所有开关都闭合，滑片滑到A端时，A1、A2的示数之比是3：1（灯的电阻保持不变）．求：（1）电源电压．（2）当只闭合S 、S 2，滑动变阻器的滑片P 在A 端时，小灯泡两端的实际电压．（3）小灯泡消耗的最小电功率（不能为0）．4．小明将规格为“220 V 1 210 W”的电热水器单独接入电路中，测得在2 min 内电能表的转盘转过40转(电能表表盘上标有1 200 r/ kW·h 字样)，求： (1)该电热水器的实际功率；(2)电路中的实际电压；(3)若该电热水器加热效率为90%，求在该电压下将5 kg 、25 ℃的水加热到55 ℃需要的时间．5．如图甲所示，滑动变阻器R 2标有“50Ω 1A”字样，电源电压为8V 且保持不变。
当开关S 闭合时，电流表A 1和A 2的指针偏转情况如图乙所示。
求：（1）电阻R 1的阻值（2）通电100s ，电流通过电阻R 1产生的热量；（3）再次移动滑动变阻器R 2的滑片P ，使两电流表指针偏离零刻度的角度相同，此时滑动变阻器R 2消耗的电功率P 2。
电磁学复习计算题(附问题详解)
《电磁学》计算题（附答案）1. 如图所示，两个点电荷＋q 和－3q ，相距为d . 试求：(1) 在它们的连线上电场强度0=E的点与电荷为＋q 的点电荷相距多远？(2) 若选无穷远处电势为零，两点电荷之间电势U =0的点与电荷为＋q 的点电荷相距多远？2. 一带有电荷q ＝3×10-9 C 的粒子，位于均匀电场中，电场方向如图所示．当该粒子沿水平方向向右方运动5 cm 时，外力作功6×10-5 J ，粒子动能的增量为4.5×10-5 J ．求：(1) 粒子运动过程中电场力作功多少？(2) 该电场的场强多大？3. 如图所示，真空中一长为L 的均匀带电细直杆，总电荷为q ，试求在直杆延长线上距杆的一端距离为d 的P 点的电场强度．4. 一半径为R的带电球体，其电荷体密度分布为ρ =Ar (r ≤R ) ， ρ =0 (r ＞R )A 为一常量．试求球体外的场强分布．5. 若电荷以相同的面密度σ均匀分布在半径分别为r 1＝10 cm 和r 2＝20 cm 的两个同心球面上，设无穷远处电势为零，已知球心电势为300 V ，试求两球面的电荷面密度σ的值． (ε0＝8.85×10-12C 2/ N ·m 2 )6. 真空中一立方体形的高斯面,边长a ＝0.1 m ，位于图中所示位置．已知空间的场强分布为： E x =bx , E y =0 , E z =0．常量b ＝1000 N/(C ·m)．试求通过该高斯面的电通量．7. 一电偶极子由电荷q ＝1.0×10-6 C 的两个异号点电荷组成，两电荷相距l ＝2.0 cm ．把这电偶极子放在场强大小为E ＝1.0×105 N/C 的均匀电场中．试求： (1) 电场作用于电偶极子的最大力矩．(2) 电偶极子从受最大力矩的位置转到平衡位置过程中，电场力作的功．8. 电荷为q 1＝8.0×10-6 C 和q 2＝－16.0×10-6 C 的两个点电荷相距20 cm ，求离它们都是20 cm 处的电场强度． (真空介电常量ε0＝8.85×10-12 C 2N -1m -2 )9. 边长为b 的立方盒子的六个面，分别平行于xOy 、yOz 和xOz 平面．盒子的一角在坐标原点处．在此区域有一静电场，场强为j i E300200+= .试求穿过各面的电通量．10. 图中虚线所示为一立方形的高斯面，已知空间的场强分布为： E x ＝bx ， E y ＝0， E z ＝0．高斯EqLq P面边长a ＝0.1 m ，常量b ＝1000 N/(C ·m)．试求该闭合面中包含的净电荷．(真空介电常数ε0＝8.85×10-12 C 2·N -1·m -2 )11. 有一电荷面密度为σ的“无限大”均匀带电平面．若以该平面处为电势零点，试求带电平面周围空间的电势分布．12. 如图所示，在电矩为p的电偶极子的电场中，将一电荷为q 的点电荷从A 点沿半径为R 的圆弧(圆心与电偶极子中心重合，R >>电偶极子正负电荷之间距离)移到B 点，求此过程中电场力所作的功．13. 一均匀电场，场强大小为E ＝5×104 N/C ，方向竖直朝上，把一电荷为q ＝ 2.5×10-8 C 的点电荷，置于此电场中的a 点，如图所示．求此点电荷在下列过程中电场力作的功．(1) 沿半圆路径Ⅰ移到右方同高度的b 点，ab ＝45 cm ； (2) 沿直线路径Ⅱ向下移到c 点，ac ＝80 cm ；(3) 沿曲线路径Ⅲ朝右斜上方向移到d 点，ad ＝260 cm(与水平方向成45°角)．14. 两个点电荷分别为q 1＝＋2×10-7 C 和q 2＝－2×10-7 C ，相距0.3 m ．求距q 1为0.4 m 、距q 2为0.5 m 处P 点的电场强度． (41επ=9.00×109 Nm 2 /C 2) 15. 图中所示， A 、B 为真空中两个平行的“无限大”均匀带电平面，A 面上电荷面密度σA ＝－17.7×10-8 C ·m -2，B 面的电荷面密度σB ＝35.4 ×10-8 C ·m -2．试计算两平面之间和两平面外的电场强度．(真空介电常量ε0＝8.85×10-12 C 2·N -1·m -2 )16. 一段半径为a 的细圆弧，对圆心的角为θ0，其上均匀分布有正电荷q ，如图所示．试以a ，q ，θ0表示出圆心O 处的电场强度．17. 电荷线密度为λ的“无限长”均匀带电细线，弯成图示形状．若半圆弧ABR ，试求圆心O 点的场强．18. 真空中两条平行的“无限长”均匀带电直线相距为a ，其电荷线密度分别为－λ和＋λ．试求：dσAσBA Bq ∞∞ -λ +λ(1) 在两直线构成的平面上，两线间任一点的电场强度(选Ox 轴如图所示，两线的中点为原点)． (2) 两带电直线上单位长度之间的相互吸引力．19. 一平行板电容器，极板间距离为10 cm ，其间有一半充以相对介电常量εr＝10的各向同性均匀电介质，其余部分为空气，如图所示．当两极间电势差为100 V 时，试分别求空气中和介质中的电位移矢量和电场强度矢量. (真空介电常量ε0＝8.85×10-12 C 2·N -1·m -2)20. 若将27个具有相同半径并带相同电荷的球状小水滴聚集成一个球状的大水滴，此大水滴的电势将为小水滴电势的多少倍？(设电荷分布在水滴表面上，水滴聚集时总电荷无损失．) 21. 假想从无限远处陆续移来微量电荷使一半径为R 的导体球带电．(1) 当球上已带有电荷q 时，再将一个电荷元d q 从无限远处移到球上的过程中，外力作多少功？ (2) 使球上电荷从零开始增加到Q 的过程中，外力共作多少功？22. 一绝缘金属物体，在真空中充电达某一电势值，其电场总能量为W 0．若断开电源，使其上所带电荷保持不变，并把它浸没在相对介电常量为εr 的无限大的各向同性均匀液态电介质中，问这时电场总能量有多大？23. 一空气平板电容器，极板A 、B 的面积都是S ，极板间距离为d ．接上电源后，A 板电势U A =V ，B 板电势U B =0．现将一带有电荷q 、面积也是S 而厚度可忽略的导体片C 平行插在两极板的中间位置，如图所示，试求导体片C 的电势．24. 一导体球带电荷Q ．球外同心地有两层各向同性均匀电介质球壳，相对介电常量分别为εr 1和εr 2，分界面处半径为R ，如图所示．求两层介质分界面上的极化电荷面密度．25. 半径分别为 1.0 cm 与 2.0 cm 的两个球形导体，各带电荷 1.0×10-8 C ，两球相距很远．若用细导线将两球相连接．求(1) 每个球所带电荷；(2) 每球的电势．(22/C m N 1094190⋅⨯=πε)26. 如图所示，有两根平行放置的长直载流导线．它们的直径为a ，反向流过相同大小的电流I ，电流在导线均匀分布．试在图示的坐标系中求出xdd/2 d/2轴上两导线之间区域]25,21[a a 磁感强度的分布． 27. 如图所示，在xOy 平面(即纸面)有一载流线圈abcd a ，其中bc 弧和da 弧皆为以O 为圆心半径R =20 cm 的1/4圆弧，ab 和cd 皆为直线，电流I =20 A ，其流向为沿abcd a 的绕向．设线圈处于B = 8.0×10-2T ，方向与a →b 的方向相一致的均匀磁场中，试求：(1) 图中电流元I ∆l 1和I ∆l 2所受安培力1F ∆和2F∆的方向和大小，设∆l 1 =∆l 2 =0.10 mm ；(2) 线圈上直线段ab 和cd 所受的安培力ab F 和cd F的大小和方向；(3) 线圈上圆弧段bc 弧和da 弧所受的安培力bc F 和da F的大小和方向．28. 如图所示，在xOy 平面(即纸面)有一载流线圈abcda ，其中b c 弧和da 弧皆为以O 为圆心半径R =20 cm 的1/4圆弧，ab 和cd 皆为直线，电流I =20 A ，其流向沿abcda 的绕向．设该线圈处于磁感强度B = 8.0×10-2 T的均匀磁场中，B方向沿x 轴正方向．试求：(1) 图中电流元I ∆l 1和I ∆l 2所受安培力1F ∆和2F∆的大小和方向，设∆l 1 = ∆l 2=0.10 mm ；(2) 线圈上直线段ab 和cd 所受到的安培力ab F 和cd F的大小和方向；(3) 线圈上圆弧段bc 弧和da 弧所受到的安培力bc F 和da F 的大小和方向．29. AA ＇和CC ＇为两个正交地放置的圆形线圈，其圆心相重合．AA ＇线圈半径为20.0 cm ，共10匝，通有电流10.0 A ；而CC ＇线圈的半径为10.0 cm ，共20匝，通有电流 5.0 A ．求两线圈公共中心O 点的磁感强度的大小和方向．(μ0 =4π×10-7 N ·A -2)30. 真空中有一边长为l 的正三角形导体框架．另有相互平行并与三角形的bc 边平行的长直导线1和2分别在a 点和b 点与三角形导体框架相连(如图)．已知直导线中的电流为I ，三角形框的每一边长为l ，求正三角形中心点O 处的磁感强度B．31. 半径为R 的无限长圆筒上有一层均匀分布的面电流，这些电流环绕着轴线沿螺旋线流动并与轴线方向成α 角．设面电流密度(沿筒面垂直电流方向单位长度的电流)为i ，求轴线上的磁感强度．32. 如图所示，半径为R ，线电荷密度为λ (>0)的均匀带电的圆线圈，绕过圆a b c dO RR x yI I 30° 45° I ∆l 1 I ∆l 2 a bc d O RR x yI I 30° 45° I ∆l 1I ∆l 2心与圆平面垂直的轴以角速度ω 转动，求轴线上任一点的B的大小及其方向．33. 横截面为矩形的环形螺线管，圆环外半径分别为R 1和R 2，芯子材料的磁导率为μ，导线总匝数为N ，绕得很密，若线圈通电流I ，求． (1) 芯子中的B 值和芯子截面的磁通量． (2) 在r < R 1和r > R 2处的B 值．34. 一无限长圆柱形铜导体(磁导率μ0)，半径为R ，通有均匀分布的电流I ．今取一矩形平面S (长为1 m ，宽为2 R )，位置如右图中画斜线部分所示，求通过该矩形平面的磁通量．35. 质子和电子以相同的速度垂直飞入磁感强度为B的匀强磁场中，试求质子轨道半径R 1与电子轨道半径R 2的比值．36. 在真空中，电流由长直导线1沿底边ac 方向经a 点流入一由电阻均匀的导线构成的正三角形线框，再由b 点沿平行底边ac 方向从三角形框流出，经长直导线2返回电源(如图)．已知直导线的电流强度为I ，三角形框的每一边长为l ，求正三角形中心O 处的磁感强度B．37. 在真空中将一根细长导线弯成如图所示的形状(在同一平面，由实线表示)，R EF AB ==，大圆弧BC的半径为R ，小圆弧DE 的半径为R 21，求圆心O 处的磁感强度B的大小和方向．38. 有一条载有电流I 的导线弯成如图示abcda 形状．其中ab 、cd 是直线段，其余为圆弧．两段圆弧的长度和半径分别为l 1、R 1和l 2、R 2，且两段圆弧共面共心．求圆心O 处的磁感强度B的大小．39.地球半径为R =6.37×106 m ．μ0=4π×10-7 H/m ．试用毕奥－萨伐尔定律求该电流环的磁矩大小． 40. 在氢原子中，电子沿着某一圆轨道绕核运动．求等效圆电流的磁矩m p与电子轨道运动的动量矩L 大小之比，并指出m p和L 方向间的关系．(电子电荷为e ，电子质量为m )41. 两根导线沿半径方向接到一半径R =9.00 cm 的导电圆环上．如图．圆弧ADB1 mI是铝导线，铝线电阻率为ρ1 =2.50×10-8 Ω·m ，圆弧ACB 是铜导线，铜线电阻率为ρ2 =1.60×10-8 Ω·m ．两种导线截面积相同，圆弧ACB 的弧长是圆周长的1/π．直导线在很远处与电源相联，弧ACB 上的电流I 2 =2.00Ａ，求圆心O 点处磁感强度B 的大小．(真空磁导率μ0 =4π×10-7 T ·m/A) 42. 一根很长的圆柱形铜导线均匀载有10 A 电流，在导线部作一平面S ，S 的一个边是导线的中心轴线，另一边是S 平面与导线表面的交线，如图所示．试计算通过沿导线长度方向长为1m 的一段S 平面的磁通量．(真空的磁导率μ0 =4π×10-7 T ·m/A ，铜的相对磁导率μr ≈1)43. 两个无穷大平行平面上都有均匀分布的面电流，面电流密度分别为i 1和i 2，若i 1和i 2之间夹角为θ ，如图，求： (1) 两面之间的磁感强度的值B i ． (2) 两面之外空间的磁感强度的值B o ． (3) 当i i i ==21，0=θ时以上结果如何？44. 图示相距为a 通电流为I 1和I 2的两根无限长平行载流直导线．(1) 写出电流元11d l I 对电流元22d l I的作用力的数学表达式；(2) 推出载流导线单位长度上所受力的公式．45. 一无限长导线弯成如图形状，弯曲部分是一半径为R 的半圆，两直线部分平行且与半圆平面垂直，如在导线上通有电流I ，方向如图．(半圆导线所在平面与两直导线所在平面垂直)求圆心O 处的磁感强度．46. 如图，在球面上互相垂直的三个线圈 1、2、3，通有相等的电流，电流方向如箭头所示．试求出球心O 点的磁感强度的方向．(写出在直角坐标系中的方向余弦角)47. 一根半径为R 的长直导线载有电流I ，作一宽为R 、长为l 的假想平面S ，如图所示。
初中物理中考电磁学专项练习(计算题)701-800(含答案解析)
初中物理中考电磁学专项练习（计算题)701-800（含答案解析) 学校:___________姓名：___________班级：___________考号：___________一、计算题1．甲、乙两个家用电热器接入如图所示的家庭电路中，当两电键都闭合时，干路中的电流为4.5安，通过甲用电器的电流为0.3安．求：（1）通过乙电热器的电流；（2）甲电热器在10秒内电流做的功.2．在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压 U=6V，小灯泡 L 上标有“6V 3W”字样，电流表的量程为 0～0.6A，电压表的量程为 0～3V，滑动变阻器 R2的最大阻值为20Ω．（1）只闭合开关 S1和 S2时，电路消耗的功率为 6W，则闭合开关 S1、S2和 S3时，电路的总电阻 R=_____？（2）在不损坏各元件的情况下，只闭合开关 S1时，R1消耗的最大功率为 P1，只闭合开关 S3时，L 消耗的最小功率为 P3，则 P1：P3=______？3．如图所示电路中，电源电压恒定，电阻R0=5Ω，滑动变阻器的最大阻值为R P，闭合开关，移动滑片，当接入电路的有效阻值为R P/4 时电流表A 的示数为0.45A，当接入电路的有效阻值为R P/5时电流表A 的示数为0.5A，试求：（1）变阻器的最大阻值R P（2）若电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．4．如图甲所示，是某种电热饮水机的简化电路示意图．图乙是它的有关参数．它有加热和保温两种工作状态（由机内温控开关自动控制），试问：（1）和的电阻值各是多大？（2）在用电高峰期，该饮水机的实际工作电压只有，加热效率为80%，若将装满水箱的水从20℃加热至，需要多长时间？（，，忽略温度对电阻的影响）5．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是釆用一种新型的电加热材料，通过髙温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热．小明家买了一个养生壶（图甲），其铭牌如表所示．（1）该养生壶正常工作时，面状电阻的阻值多少？（2）若壶内装有2L温度为20℃的水，在一个标准大气压下，将水烧开，此过程中水吸收的热量是多少？[c水=4．2×l03J/（kg•℃），lL=1×10﹣3m3]（3）小明关闭了家中的其他所有用电器，只用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？6．如图所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100Ω 1A”字样，电压表使用的量程为0～15V，电流表使用的量程为0～0.6A，R0为一定电阻；当闭合开关S、S1，断开S2时，灯泡L恰好正常发光；不计温度对灯丝电阻的影响．求：（1）小灯泡L的电阻；（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功；（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围．7．某同学设计了一个简易电子秤，其原理如图甲所示，电源两端的电压恒为6V，R1是阻值为20Ω的电阻，R2是长6cm阻值为30Ω的均匀电阻丝，电压表量程为0﹣3V，电流表量程为0﹣0.6A．图中CD固定不动，当秤钩不挂物体时，滑动变阻器的滑片恰好位于R2最上端，当秤钩上挂物体时，弹簧会被压缩，滑动变阻器的滑片随着AB部分一起下移，弹簧长度的变化量△L与弹簧受到的压力F的关系如图乙所示．（取g=10N/kg）（1）为了使被测物体质量增大时电子秤的示数也增大，应该将_____表改装成电子秤的表盘．（2）当被测物体质量增大时，电路的总功率_____．（3）根据图甲、乙可知，该电子秤能测量的最大质量为_____kg．8．如图所示电路中，电源电压不变，R 1=20，滑动变阻器R2的最大阻值为60，小灯泡L的额定电压为5V，电流表的量程(0～0.6A或0～3A)．只闭合S2时，电流表的示数为0.4A；只闭合S3，且变阻器的滑片P在正中点时，电流表的示数为0 .3A．(不考虑温度对灯丝电阻的影响)(1)电源电压和灯丝电阻．(2)只闭合S3时，要使小灯泡L正常发光，变阻器R2连入电路的阻值．(3)闭合S1、S2、S3，为保证不损坏电流表，变阻器R2的阻值可调范围和电流表的变化范围．9．一只标有“2.5V 0.5A”的小灯泡和一只规格为“10Ω 1A”的滑动变阻器串联接在电压为3V的电源上，如图所示.求(1)正常发光时滑动变阻器接入电路中的阻值.(2)滑片滑动时,灯泡功率的变化范围.(3)若小灯泡的实际功率为0.8W,求滑动变阻器接入电路中的电阻.10．如图所示是小明家热水器的电路图，己知电热丝R1位于水中，起加热作用，其阻值R1=22Ω，R2起控制作用，R2=198Ω(1)只闭合S1时，处于保温状态，求保温时的电流？(2)当闭合S2时，处于加热状态，求此时的加热功率？(3)如果该热水器的效率为96%，需要把60kg水加热升高40℃所需要的时间是多少．11．如图甲是一种家用电熨斗,额定电压为220V,其简化电路如图乙,虚线框内为底板加热电路,R0是定值电阻,R是可变电阻,当滑片在两端点之间滑动时(可以滑动到两个端点),可以调控电熨斗底板的温度．该电熨斗温度最高时的电功率为484W,电阻R0在温度最高时与温度最低时的电功率之比为4:1,求:(1)温度最高时,通过电熨斗的电流为多少A；(2)电熨斗温度最低时,应将R的阻值调为多少Ω；(3)假定电熨斗每秒钟消耗的电能W跟电熨斗底板温度与环境温度的温度差△t的关系如图丙,如果在温度为20℃的房间使用该电熨斗来熨烫衬衫,要求熨斗底板温度为220℃,且保持不变,应将R的阻值调为多少Ω．12．如图所示,(1)当S1闭合、S2和S3都断开时电流表A1的示数为1A,求电流表A2和A3的示数各为多少?(2)当S2和S3闭合、S1断开时,电流表A3和A2的示数分别为2.5A和1.2A,求电流表A1的示数为多少?(3)若将S1、S2和S3同时闭合会发生什么现象?13．如图所示电路，电源电压U=6V恒定，电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，灯A上标有“6V 1.8W”，灯B上标有“6V 1.2W”，滑动变阻器R上标有“50Ω 1.5A”，设灯丝电阻为额定状态时的电阻，且不计温度对灯丝电阻的影响．求：（1）滑动变阻器的滑片P放在a端时，闭合所有开关后，电压表和电流表的读数分别是在多少？（2）如果只允许两盏灯中的一盏工作，且要求电路中各元件安全使用，在滑片P移动过程中，求整个电路消耗的最小电功率．14．如图所示，电源电压为20V，且保持不变，已知滑动变阻器的最大阻值为25Ω，定值电阻R0为20Ω，小灯泡上标有“12V 12W”字样，电流表量程为0～3A．求：（1）灯泡正常工作时的电阻是多少?（2）当S闭合，S1、S2都断开时，要使灯泡正常发光，滑动变阻器连入电路中的阻值为多大? 滑动变阻器在lmin内消耗的电能是多少？（3）当S、S1、S2都闭合时，调节滑动变阻器滑片到阻值为多少时，整个电路消耗的总功率最小?这个最小功率是多少?（4）当S、S1、S2都闭合时，为了不损坏电流表，且使整个电路消耗的总功率最大，滑动变阻器接入电路的阻值为多少？这个最大功率是多少?15．如图所示电路，R0的阻值为6Ω，R2的阻值为R1的2倍．只闭合开关S0时，电流表的示数为1A；开关都闭合时电流表的示数为3A．求：（1）只闭合S0时R0两端的电压；（2）开关都闭合时R1的电功率．16．如图甲是某品牌电压力锅，图乙所示是它的简化电路图．R1、R2是定值电阻，闭合开关S1，开关S2与触点b接通，电压力锅处于加热状态，此时电压力锅的功率P1=1000W，通过R1的电流为I1；当锅内的气压达到设定值时，S2自动与触点b断开并与触电a接通，S1仍闭合，电压力锅处于保压状态，此时电压力锅的功率为P2，通过R2的电流为I2．图是表示做好某次饭的过程中，电压力锅从加热到保压消耗的电功率与时间的关系．已知I1=5I2．求：（1）电压力锅处于加热状态时，通过电阻R1的电流．（2）电压力锅处于保压状态时的功率P2 ．（3）用电高峰期，电路的实际电压为210V，电压力锅做好同样一次饭，处于加热过程实际需要的时间．（不考虑能量损失）17．在如图所示的电路中，电源电压为20伏，电阻R1的阻值为15欧，滑动变阻器标有“50Ω 1A”的字样，电压表的量程为“0～15V”．闭合电键后，电路正常工作．求：（1）当电压表V的示数为14伏时，电路中的电流．（2）在滑片左右移动的过程中，求电路中电流的变化范围．（3）若在电路中再串联一个电流表（电流表选用0～0.6A的量程），在确保电路各元件安全的条件下，求滑动变阻器连入电路的阻值范围．18．LED（发光二极管简称LED）是人类继爱迪生发明白炽灯之后最伟大的发明之一，它是一种新型节能、环保的光源产品．如图甲是一种常见的LED手电筒，发光元件由5个发光二极管并联组成，每个发光二极管的额定电流为30mA，它的能量是由可反复充电使用的电池提供，且LED 灯发光的颜色会随电压的变化而变化，如图丙表格所示．请回答下列问题：（1）这种LED手电筒正常工作时的总电流为多少?（2）图乙是一个LED与50Ω的定值电阻R串联，已知电源电压为4.2V保持不变，闭合开关S，毫安表（为读数更精确的电流表）的读数为20mA，通过计算说明此时LED 灯发出什么颜色的光？（3）若图乙中，闭合开关S，R的实际功率为0.08W，求此时LED灯通电10min消耗的电能是多少焦耳?19．如图所示电路，电源电压不变，R1=24Ω，小灯泡标有“6V6W”（电阻不变）．求：（1）只断开S2时，电压表示数为12V，则电源电压为多大____？（2）只闭合S1时，电流表的示数是多少_____？（3）当S1、S2、S3都闭合时，将滑片P移动到b端，若此时电流表的示数为0.8A，则滑动变阻器的最大阻值是多少_____？20．在相距20 km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01 Ω．现输电线在某处发生短路，为了确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量．当电压表的示数为1.5 V时，电流表的示数为30 mA，则可确定短路位置离甲地_______km．21．如图甲所示电路，电源电压恒为1.5V，闭合开关后，把滑动变阻器R2的滑片P从最右端向左移动．由于滑动变阻器某处发生断路，滑片P向左移动一段距离后，电流表才有读数，此时电压表的示数为1.35V．且电流表读数I与滑片P移动的距离x的关系如图乙所示．求：（1）当电流表开始有读数时，滑片P移动的距离x的值和R2接入电路的阻值；（2）电阻R1的阻值；（3）当滑片P移到x等于10cm处时，R2消耗的电功率．22．如图所示的电路中，变阻器R0的滑片P在移动过程中，电压表的示数变化范围是0～4伏，电流表的示数范围是0.5安培～1安培，求电阻R的值？变阻器R0的最大阻值和电源电压U？23．电压力锅以其自动控压、自动控温，高效省电、安全、节能等优点备受人们的亲睐。
电磁学考研试题及答案解析
电磁学考研试题及答案解析一、选择题（每题3分，共30分）1. 一个带正电的点电荷Q，放入电场中某点，测得其受到的电场力为F，那么该点的电场强度大小为：A. F/QB. Q/FC. F*QD. F2. 在静电场中，电场线的方向规定为：A. 从正电荷指向负电荷B. 从负电荷指向正电荷C. 任意方向D. 与电荷运动方向相同3. 电容器的电容定义式为：A. C=Q/UB. U=Q/CC. Q=C*UD. U=C*Q4. 一个电路中包含一个电阻R和一个电感L串联，当交流电源频率增加时，电路的总阻抗将：A. 增加B. 减少C. 不变D. 先增加后减少5. 根据法拉第电磁感应定律，闭合电路中的感应电动势的大小与：A. 磁通量的变化率成正比B. 磁通量的大小成正比C. 磁通量的方向有关D. 电路的电阻有关6. 麦克斯韦方程组中，描述磁场的两个方程是：A. 高斯定律和安培环路定律B. 高斯定律和法拉第电磁感应定律C. 安培环路定律和法拉第电磁感应定律D. 高斯定律和位移电流定律7. 一个导体棒在垂直于它的方向上的磁场中以速度v匀速运动，产生的电动势大小为：A. B*L*vB. B*v*LC. B*v/LD. L*B*v8. 根据电磁波理论，电磁波在真空中传播的速度是：A. 光速B. 声速C. 光速的一半D. 无限大9. 两个频率相同的电磁波在真空中传播，它们的：A. 波速相同，波长也相同B. 波速不同，波长也不同C. 波速相同，波长不同D. 波速不同，波长相同10. 一个均匀带电的绝缘球壳，其内部没有净电荷，那么球壳内部的电场强度为：A. 不为零B. 零C. 无法确定D. 取决于球壳的厚度二、简答题（每题10分，共20分）11. 请简述电磁感应中的楞次定律及其应用。
12. 解释什么是电磁波，以及电磁波的产生和传播机制。
三、计算题（每题20分，共40分）13. 一个平行板电容器的板间距离为d，板面积为A，两板间的电介质为相对介电常数为ε_r的均匀介质。
高考物理电磁学计算题(三十)含答案与解析
高考物理电磁学计算题(三十)含答案与解析评卷人得分一．计算题（共40小题）1．如图，倾角为θ的斜面粗糙且绝缘，在虚平面下方区域有一垂直斜面向上的匀强电场。
一质量为m、电荷量为q的带负电的小物块（可视为质点），从斜面上A点以速度v0沿斜面匀速下滑，进入电场区域滑行距离L后停止。
求：（1）小物块与斜面间的动摩擦因数μ；（2）匀强电场场强E的大小；（3）在电场中滑行L的过程中，带电小物块电势能的变化量。
2．如图，一带正电小球质量m＝0.1kg，置于光滑绝缘水平面上的A点，空间存在着斜向上与水平成37°的匀强电场。
该小球从静止开始沿水平面做匀加速直线运动，当运动到B 点时，测得其速度v B＝4m/s，此时小球的位移S＝4m。
重力加速度g取10m/s2，sin37°＝0.6，cos37°＝0.8．求：（1）小球沿水平面运动的加速度大小；（2）小球对地面的压力大小；（3）小球从A点运动到B点，电势能的变化量。
3．如图1所示，半径为r的金属细圆环水平放置，环内存在竖直向上的匀强磁场，磁感应强度B随时间t的变化关系为B＝kt（k＞0，且为已知的常量）。
（1）已知金属环的电阻为R．根据法拉第电磁感应定律，求金属环的感应电动势E感和感应电流I；（2）麦克斯韦电磁理论认为：变化的磁场会在空间激发一种电场，这种电场与静电场不同，称为感生电场或涡旋电场。
图1所示的磁场会在空间产生如图2所示的圆形涡旋电场，涡旋电场的电场线与金属环是同心圆。
金属环中的自由电荷在涡旋电场的作用下做定向运动，形成了感应电流。
涡旋电场力F充当非静电力，其大小与涡旋电场场强E的关系满足F＝qE．如果移送电荷q时非静电力所做的功为W，那么感应电动势E感＝。
a．请推导证明：金属环上某点的场强大小为E＝kr；b．经典物理学认为，金属的电阻源于定向运动的自由电子与金属离子（即金属原子失去电子后的剩余部分）的碰撞。
在考虑大量自由电子的统计结果时，电子与金属离子的碰撞结果可视为导体对电子有连续的阻力，其大小可表示为f＝bv（b＞0，且为已知的常量）。
高考物理电磁学计算题(三十五)含答案与解析
高考物理电磁学计算题(三十五)含答案与解析评卷人得分一．计算题（共40小题）1．如图所示，在MN的上方有水平向外的足够大的匀强磁场，在MN和PQ间有竖直向上的匀强电场，场强大小为E，电场宽度为d。
一个质量为m、电荷量为q的带正电的粒子（重力不计），从PQ连线上A点由静止释放，粒子经过一段时间后第一次回到PQ连线上的C点，且AC间的距离为d，若该粒子以初速度v0从PQ连线上A点水平向右进入电场，粒子第一次回到PQ连线上A点水平向右进入电场，粒子第一次回到PQ连线上时经过D点，求：（1）磁场感应强度的大小；（2）A、D间的距离。
2．如图所示，平面直角坐标系xoy的第二、三象限内有方向沿y轴正向的匀强电场，第一、四象限内有圆形有界磁场，有界磁场的半径为当L，磁扬场的方向垂直于坐标平面向里，磁场边界与y轴相切于O点，在x轴上坐标为（﹣L，0）的P点沿与x轴正向成θ＝45°方向射出一个速度大小为v0的带电粒子，粒子的质量为m，电荷量为q，粒子经电场偏转垂直y轴射出电场，粒子进人磁场后经磁场偏转以沿y轴负方向的速度射出磁场，不计粒子的重力。
求：（1）粒子从y轴上射出电场的位置坐标；（2）匀强电场电场强度大小及匀强磁场的磁感应强度大小；（3）粒子从P点射出到出磁场运动的时间为多少？3．如图所示，以O为圆心，半径为R的圆内只存在辐射状电场，电势差为U．在半径为R 到3R的圆环区域内只存在垂直纸面向外的匀强磁场，磁感应强度为B．现有粒子源发射器放置在O处，向外发射初速度为v0，质量为m，电荷量为+q的粒子甲进入电场加速，经t0时间从A处进入磁场。
（1）求粒子甲进入磁场时速度的大小v1；（2）当粒子甲进入磁场时，粒子源发射器开始转动，发射方向转过α角（α＜π）时再次发射同种粒子乙，恰能与粒子甲以最大速度对面相碰。
求粒子源发射方向转过角α的时间t1；（3）撤除加速电场，并将粒子发射源移到图中A处，向各个方向发射初速度为v0的粒子。
高考物理电磁学计算题(二十八)含答案与解析
高考物理电磁学计算题(二十八)含答案与解析评卷人得分一．计算题（共40小题）1．如图1所示，MN、PQ为水平放置的足够长的平行光滑导轨，导轨间距L为0.5m，导轨左端连接一个阻值为R＝2.5Ω的定值电阻R．将一质量为0.2kg的金属棒cd垂直放置在导轨上，且与导轨接触良好，金属棒cd的电阻r＝1.5Ω，导轨电阻不计，整个装置处于垂直导轨平面向下的匀强磁场中，磁感应强度B＝2T．若金属棒以1m/s的初速度向右运动，同时对棒施加一个水平向右的拉力F，并保持拉力的功率恒为4W，从此时开始计时，经过2s金属棒的速度稳定不变，试求：（1）金属棒cd的电流方向，并分析金属棒的加速度变化情况；（2）金属棒稳定后速度是多少？此时电阻R上消耗的电功率是多少？（3）金属棒速度为2m/s时的加速度大小，并画出整个运动过程中大致的v﹣t图象，并标出t＝0，t＝2s时坐标。
2．如图甲所示，一边长L＝2.5m、质量m＝0.5kg的正方形金属线框，放在光滑绝缘的水平面上，整个装置放在方向竖直向上、磁感应强度B＝0.8T的匀强磁场中，它的一边与磁场的边界MN重合。
在水平力F作用下由静止开始向左运动，经过5s线框被拉出磁场。
测得金属线框中的电流随时间变化的图象如乙图所示，在金属线框被拉出的过程中。
（1）求通过线框导线截面的电量及线框的总电阻（2）分析线框运动性质并写出水平力F随时间变化的表达式（3）已知在这5s内力F做功1.92J，那么在此过程中，线框产生的焦耳热是多少3．如图甲所示，绝缘水平面上固定着两根足够长的光滑金属导轨PQ、MN，相距为L＝0.5m，ef右侧导轨处于匀强磁场中，磁场方向垂直导轨平面向下，磁感应强度B的大小如图乙变化。
开始时ab棒和cd棒锁定在导轨如图甲位置，ab棒与cd棒平行，ab棒离水平面高度为h＝0.2m，cd棒与ef之间的距离也为L，ab棒的质量为m1＝0.2kg，有效电阻R1＝0.05Ω，cd棒的质量为m2＝0.1kg，有效电阻为R2＝0.15Ω．（设a、b棒在运动过程始终与导轨垂直，两棒与导轨接触良好，导轨电阻不计）。
高考物理电磁学计算题(一)含答案与解析
高考物理电磁学计算题（一）组卷老师：莫老师评卷人得分一．计算题（共50小题）1．如图所示，粗糙斜面的倾角θ=37°，半径r=0.5m的圆形区域内存在着垂直于斜面向下的匀强磁场。
一个匝数n=10匝的刚性正方形线框abcd，通过松弛的柔软导线与一个额定功率P=1.25W的小灯泡A相连，圆形磁场的一条直径恰好与线框bc边重合。
已知线框总质量m=2kg，总电阻R0=1.25Ω，边长L＞2r，与斜面间的动摩擦因数μ=0.5．从t=0时起，磁场的磁感应强度按B=2﹣t（T）的规律变化。
开始时线框静止在斜面上，在线框运动前，灯泡始终正常发光。
设最大静摩擦力等于滑动摩擦力，（g取10m/s2，sin37°=0.6，cos37°=0.8．π=3.2）求：（1）线框不动时，回路中的感应电动势E；（2）小灯泡正常发光时的电阻R；（3）线框保持不动的时间内，小灯泡产生的热量Q。
2．如图所示为一种“电磁天平”的结构简图，等臂天平的左臂为挂盘，右臂挂有矩形线圈，线圈未通电时天平两臂平衡；已知线圈的水平边长L=0.1m，匝数为N=800，线圈的下底边处于匀强磁场内，磁感应强度B=0.5T，方向垂直于线圈平面向里，线圈中通有方向沿顺时针，大小可在0﹣2A范围内调解的电流I；挂盘放上待测物体后，调解线圈中电流使得天平平衡，测出电流即可测得物体的质量；重力加速度g=10m/s2，试求：该“电磁天平”能够称量的最大质量．3．如图甲所示为发电机的简化模型，固定于绝缘水平桌面上的金属导轨，处在方向竖直向下的匀强磁场中，导体棒ab在水平向右的拉力F作用下，以水平速度v沿金属导轨向右做匀速直线运动，导体棒ab始终与金属导轨形成闭合回路。
已知导体棒ab的长度恰好等于平行导轨间距l，磁场的磁感应强度大小为B，忽略摩擦阻力。
（1）求导体棒ab运动过程中产生的感应电动势E和感应电流I；（2）从微观角度看，导体棒切割磁感线产生感应电动势是由于导体内部的自由电荷受到沿棒方向的洛伦兹力做功而产生的。
高考物理电磁学计算题(三十二)含答案与解析
高考物理电磁学计算题(三十二)含答案与解析评卷人得分一．计算题（共40小题）1．有两列简谐横渡a，b在同一介质中沿x轴正方向传播，速度均为v＝2.5m/s。
在t＝0时，两列波的波峰正好在x＝2.5m处重合，如图所示。
（i）求t＝0时，两列波的波峰重合的所有位置；（ii）至少经多长时间x＝0处的质点位移达到最大值。
2．三峡水电站是我国最大的水力发电站，平均水位落差约100m，水的流量约1.35×104m3/s。
船只通航需要约3500m3/s的流量，其余流量全部用来发电。
水流冲击水轮机发电时，水流减少的势能有20% 转化为电能。
（1）按照以上数据估算，三峡发电站的发电功率最大是多大；（2）本市现行阶梯电价每户每月1挡用电量最高为240kW•h，如果按照本市现行阶梯电价1挡最高用电量计算，三峡电站可以满足多少户家庭生活用电；（3）把抽水蓄能电站产生的电能输送到北京城区。
已知输电功率为P，输电线路的总阻值为R，要使输电线路上损耗的功率小于△P。
a．求输电电压的最小值U；b．在输电功率一定时，请提出两种减少输电过程中功率损耗的方法。
3．甲、乙两列简谐横波传播速率相同，分别沿x轴负方向和正方向传播，t0时刻两列波的前端刚好分别传播到A点和B点，如图所示，已知甲波的频率为5Hz，求：（i）t0时刻之前，平衡位置在x轴上C处的质点已经振动的时间；（ⅱ）以t0时刻为记时零点，在之后的0.9s内，x＝0处的质点位移为+6cm的时刻。
4．一列简谐横波沿x轴传播。
t＝0和t＝0.5s时刻的波形如图中的实线和虚线所示。
（i）若在t＝0到0.5s时间内，：x＝2m处的质点运动的路程大于0.2m小于0.4m。
则这列波传播的速度多大；写出从t＝0时刻开始计时，x＝2m处质点的振动方程；（ii）若这列波的传播速度为74m/s，则从t＝0时刻开始，x＝3m处的质点经过多长时间第2次到达波谷。
5．如图所示，在竖直平面内，水平且平行的Ⅰ、Ⅱ虚线间距为L，其间有垂直纸面向外的匀强磁场，磁感应强度为B．一长为2L、宽为L矩形线框质量为m，电阻为R．开始时，线框下边缘正好与虚线Ⅱ重合，由静止释放。
高考物理电磁学计算题(二十五)含答案与解析
高考物理电磁学计算题(二十五)含答案与解析评卷人得分一．计算题（共40小题）1．某波源S发出一列简横横波，S的振动图象如图所示。
在波的传播方向上有P、Q两质点，它们到S的距离分别为x1＝45m、x2＝55m。
已知P、Q两质点开始振动的时间差△t＝1s。
求：①该波的波速大小和波长λ；②波从波源传播到质点P的时间t P和波从P传播到Q的过程中质点P振动的路程s。
2．如图，平衡位置处于原点O的波源发出简谐横波在均匀介质中沿水平x轴传播，P点坐标为+5cm，Q点坐标为﹣30cm，PQ之间的距离介于一倍波长和二倍波长之间。
已知波源自t＝0时由平衡位置向上振动，周期T＝1s，振幅A＝4cm。
当波传播到P点时，波源恰好位于波峰位置。
求：①波的传播速度大小②从t＝0开始到平衡位置位于Q处的质点第一次到达波谷时，波源通过的路程。
3．如图甲所示，水平面矩形虚线区域有竖直方向的匀强磁场，磁感强度B随时间t变化规律如图乙所示（图中B0、t0已知）。
边长为L、电阻为R的正方形导体线框abcd放置在水平面上，有一半在磁场区内，由于水平面粗糙，线框能保持静止状态。
（1）求0～2t0时间内通过线框导线任一截面的电荷量q。
（2）求0～3t0时间内线框产生的焦耳热Q。
（3）通过计算在图丙中作出0～6t0时间内线框所受水平面摩擦力f随时间t的变化图线（取水平向右为正方向）。
4．如图所示，直角坐标系xOy位于竖直平面内，在‑m≤x≤0的区域内有磁感应强度大小B＝4.0×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x＞0的区域内有电场强度大小E＝4N/C、方向沿y轴正方向的条形匀强电场，其宽度d＝2m。
一带电粒子从P点以速度v＝4×104m/s，沿与x轴正方向成α＝60°角射入磁场，经过y轴速度方向垂直于y轴。
带电粒子经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力。
求：（1）带电粒子的比荷（电量和质量的比值）；（2）当电场左边界与y轴重合时，Q点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系。
高考物理电磁学计算题(十)含答案与解析
高考物理电磁学计算题（十）组卷老师：莫老师一．计算题（共50小题）1．如图所示，M、O、N为均匀介质中某一直线上的三个质点，其中O点为简谐横波的波源，起振方向向上，振动周期为0.2s，离平衡位置的最大距离为0.05m．O、N两质点平衡位置之间的距离为3m．从波传播到N点开始计时，此时O恰好位于波谷．t=0.3s时，质点M第一次到达波峰．已知波长2m＜λ＜5m．（i）求该波波长；（ii）写出质点M振动后的位移随时间变化的关系式．2．如图所示，虚线MO与水平线PQ相交于O点，二者夹角θ=30°，在MO右侧存在电场强度为E，方向竖直向上的匀强电场，MO左侧某个区域存在磁感应强度大小为B，方向垂直纸面向里的匀强磁场，O点在磁场的边界上．现有一群质量为m、电量为+q的带电粒子在纸内以速度v（）垂直于MO从O点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向右，不计粒子的重力和粒子间的相互作用力，求：（1）速度最大的粒子距PQ的最大距离；（2）速度最大的粒子自O开始射入磁场至返回水平线PQ所用的时间；（3）磁场区域的最小面积．3．航天飞机在赤道上空圆形轨道由西向东飞，地磁场在航天飞机轨道处的磁应感应强度B=0.50×10﹣4T，沿水平方向由南向北，从航天飞机上发射出的一颗卫星，携带一根长L=20km的金属悬绳与航天飞机相连，航天飞机和卫星间的这条悬绳方向沿地球径向并指向地心，卫星位于航天飞机的正上方，如果航天飞机与卫星的运行速度为7.5km/s．第一宇宙速度为7.9km/s，地球半径为6400km．（1）卫星和航天飞机哪端电势高？（2）求金属悬绳中的感应电动势．（3）估算航天飞机离地面的高度．4．如图所示，在倾角为θ的斜面上，有两条很长、光滑的、间距为L的平行金属导轨固定其上，导轨电阻忽略不计，轨道间分布着条形匀强磁场区域，磁场区域的宽度为d1，磁感应强度为B，方向与导轨平面垂直向下，磁场区域之间的距离为d2，两根质量均为m，电阻为R的导体棒a和b放在导轨上，并与导轨垂直．（设重力加速度为g）（1）若a固定在第2个磁场区域上边，b固定在第1个磁场区域上边，同时释放a、b棒，求：b穿过第1个磁场区域过程中增加的动能△E k；（2）若a进入第2个磁场区域时，b恰好离开第1个磁场区域；此后a离开第2个磁场区域时，b又恰好进入第2个磁场区域，且a、b在任意一个磁场区域或无磁场区域的运动时间均相等，求：b穿过第2个磁场区域过程中，两导体棒产生的总焦耳热Q．（3）对于第（2）问所述的运动情况，求a穿出第k个磁场区域时的速率v．5．如图所示，光滑平行金属导轨的水平部分处于竖直向下的B=4T的匀强磁场中，两导轨间距为L=0.5m，轨道足够长．金属棒a和b的质量都为m=1kg，电阻R a=R b=1Ω．b棒静止于轨道水平部分，现将a棒从h=80cm高处自静止沿弧形轨道下滑，通过C点进入轨道的水平部分，已知两棒在运动过程中始终保持与导轨垂直，且两棒始终不想碰．求a、b两棒的最终速度，以及整个过程中b棒产生的焦耳热（已知重力加速度g=10m/s2）．6．如图（a）所示，平行金属板A和B间的距离为d，现在A、B板上加上如图（b）所示的方波形电压，t=0时A板比B板的电势高，电压的正向值为U0，反向值也为U0，现有由质量为m的带正电且电荷量为q的粒子组成的粒子束，从AB的中点O以平行于金属板方向OO'的速度v0=不断射入，所有粒子不会撞到金属板且在AB间的飞行时间均为T，不计重力影响．试求：（1）粒子射出电场时的速度大小及方向；（2）粒子打出电场时位置离O'点的距离范围；（3）若要使打出电场的粒子经某一垂直纸面的圆形区域匀强磁场偏转后，都能到达圆形磁场边界的同一个点，而便于再收集，则磁场区域的最小半径和相应的磁感强度是多大？7．如图所示，粒子源发射比荷不同的带正电粒子（初速度、重力均不计），经加速电场加速后，进入速度选择器，其中水平通过速度选择器的粒子从O点进入一有界匀强磁场，速度选择器中匀强电场的场强为E、匀强磁场的磁感应强度为B1，有界匀强磁场的磁感应强度为B2，方向垂直纸面向外，边界MN与水平方向成30°角．当粒子再次经过MN时和O点的距离为d，求（所有结果均用题中所给已知量表示）（1）水平通过速度选择器的粒子的速度大小？（2）水平通过速度选择器的粒子的比荷？（3）加速电场的电压U？8．如图所示，光滑的水平轨道AB，与半径为R的半圆形光滑轨道BCD相切于B 点，AB水平轨道部分存在水平向右的匀强电场，半圆形光滑轨道在竖直平面内，B为最低点，D为最高点，一质量为m带电量为+q的小球从距B点x=3R的位置在电场力的作用下由静止开始沿AB向右运动并通过最高点，已知E=，求小球经过半圆形轨道最低点B点时对轨道的压力及其通过D点时速度大小．9．如图甲所示，将一倾角θ=37°的粗糙绝缘斜面固定在地面上，空间存在一方向沿斜面向上的匀强电场。
