故障现象:机型:同步电机不能调节风向
z
卸下室内机外壳,测强电板上通往同步电机的有交流220V。用手转动同步电机轴较灵活。按从易到难顺序继续检查,拔下同步电机插头,测量同步电机绕组开路,更换后故障排除。
格力家用空调维修技术格力家用空调维修技术
客户服务中心
故障现象:机型:移机,运行30min后,室内机出墙处漏水
分析与检修经验与体会...
KF-23GW/23316E-N5
经全面检测发现出水管在过墙处压瘪。
修复后,故障排除。
室内机管路出墙处漏水,说明出墙孔直径过小,同时铜管、排水管、控制线在一起绑扎过松,管子在穿墙时,把排水管拉坏或被挤压。可把出水管从出墙处截断,重新接一个出水管。也可在出墙处压瘪的水管内部衬一个粗细相当的铜管,撑起压瘪处;然后把室内机外壳卸下,用嘴反吹排气管,看蒸发吕水槽是否有气泡产生,如有气泡产生,说明压瘪处已被铜管撑起。
分析与检修经验与体会...
维修时要善于观察与空调有关的第一部位,要充分考虑和分析每一部位运转现象,就能发现故障所在.
KF-76LW/E7638L1
故障现象:机型:显示E5
z
从故障代码来看,是低电压保护,经逐一检查,原因可能是过电流保护或电压太低负荷不起空调压缩机工作,查电源198V,室外机压缩机端子处电压为196V. z重新开机后,压缩机起动跳停,用万用表监测供电电压,瞬间由196降为150V,显然电源容量不足. z更换电源后一切正常.

格力空调常见故障现象及维修方法

格力空调常见故障现象及维修方法

格力空调常见故障现象及维修方法格力空调常见故障问题现象原因分析与解决实例总结案例一、可控硅坏、室内机噪音故障现象:关机后,室内风机慢慢转动,开机后发出剌耳噪声。

原因分析:根据用户反映及现象分析,初步判断为室内电机供电故障,检查室内风机供电电压,关机状态下电机上有100v电压,关机后室内电机仍缓慢连续运行,室内电机发热使塑料的电机架遇热变形,塑封电机位置偏移,这样则导致贯流风叶要与底盘相碰,发出难听的噪音,而且有一股烧焦的味道。

由此判定为风机控制可控硅损坏。

解决措施:换主控板。

经验总结:分体挂机室内机风机转速是由可控硅来控制的,当电源电压较低或波动较大时,会造成可控硅单相击穿,停机时室内风机仍有电压,电机仍会慢转,由于可控硅为单相击穿,电机供电电源非正弦波形,电机运转不平稳,噪音较大。

案例二、室内风机关机后不停及未开机风机就运行故障现象:关机后,室内风机不停、未开机风机就运行。

原因分析:根据用户反映故障现象,通电即发现室内风机运行,用遥控开机后关机,室内风机仍在运行,初步判断为室内电机供电故障,检查室内风机供电电压,通电状态或关机装态下电机上有158v电压输出,因此通电后室内电机就运行,由此判定为风机控制可控硅损坏。

解决措施:更换同型号控制器后试机正常。

经验总结:分体挂机室内机风机转速是由可控硅来控制的,当电源电压较低或波动较大时,会造成可控硅单相击穿,停机或关机时室内风机仍有电压,室内风机不能关闭。

案例三、遥控器接收器坏故障现象:遥控不开机原因分析:检查遥控器,用遥控器对准普通收音机,按遥控器上的任何键,收音机均有反映,说明遥控器属正常,故障在室内机主控板或者遥控接收器。

打开室内机外盖,检查220伏输入电源及12伏与5伏电压均正常,用手动启动空调,空调能正常启动运转,说明主控板无问题,故障部位在遥控接收器元器件上,经检查,发现原因在于控制器接收回路上瓷片电容(103z/50v)绝缘电阻偏小,只有几kω,质量好的瓷片电容应该在10000mω以上,漏电电流偏大而引起的遥控不接收。

格力空调维修技术

格力空调维修技术

格力空调维修技术第一篇:格力空调维修技术格力空调是国内知名的空调品牌之一,受到了广大用户的青睐。

然而,在使用过程中不可避免会出现各种问题,需要及时进行维修。

下面介绍一些常见的维修技术。

1.排水管堵塞空调使用过程中,需要通过排水管将水排出去,否则容易导致漏水。

如果排水管堵塞了,就需要进行清理。

通常可以用专门的清洗器或用编织袋包裹住节制阀转动,清除其中的污垢。

2.机组内部灰尘较多机组长时间使用后,会积累大量灰尘,导致散热效果变差,甚至无法正常工作。

这时需要拆开机组清洗内部灰尘。

需要注意的是,在清洗时,应先将电源切断,避免意外触电。

3.冷气不足出现冷气不足的情况,可以先检查室内和室外的风口是否正常,如果正常,再检查空调滤网是否过脏,导致空气流通不畅。

如何解决呢?需要拆下空调滤网进行清理,使空气能够顺畅流通。

4.室外机故障室外机故障时,需要进行维修。

如果是电路故障,可以进行线路检查和电气测量。

如果机械结构出了问题,就需要拆下机组进行检查和更换零件。

维修空调需要具备专业知识,需要注意安全。

如若自己不熟悉,最好请专业人员进行维修。

第二篇:格力空调维修技术2了解空调维修技术可以有效避免出现空气不流畅、漏水、制冷不足等问题,提高空调使用的效果。

接下来介绍几种常见的维修技术。

1. 安装调试安装调试是空调最基本的环节,也是避免之后的维修故障的第一步。

在安装调试过程中,需要注意的是室内机、室外机的距离、管道的走向,以及上电调试等。

2. 室内机漏水在空调使用过程中,可能出现室内机漏水的现象,这会对室内墙体产生一定的损坏。

导致漏水的原因可能是水阀不良,管路堵塞等。

需要检查过滤器是否有污垢,管路是否正常,以及水阀是否坏等问题。

3. 异响在空调使用过程中出现异响时,首先需要判断是由于哪个部分引起的。

如果是由于机械结构问题引起的异响,需要及时清洁和更换零部件;如果是由于管道缺陷,需要检查管道的走向、管道连接是否紧密等问题。

4. 安全问题任何维修工作都必须注意安全,特别是空调维修。

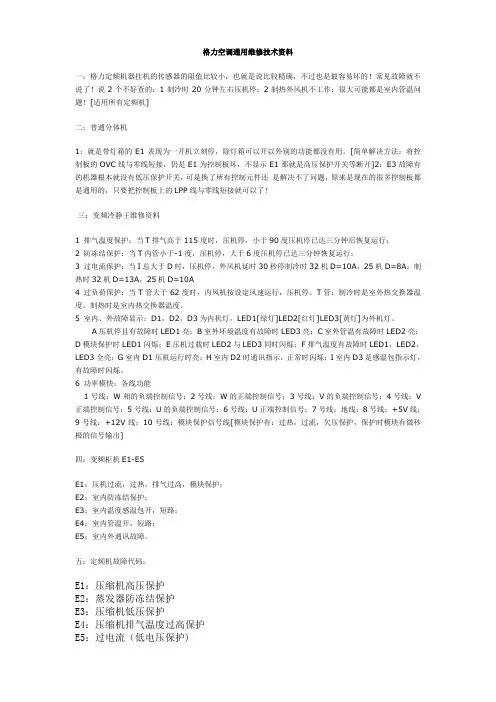

格力空调通用维修技术资料

格力空调通用维修技术资料

格力空调通用维修技术资料一:格力定频机器挂机的传感器的阻值比较小,也就是说比较精确,不过也是最容易坏的!常见故障就不说了!说2个不好查的:1制冷时20分钟左右压机停;2制热外风机不工作;很大可能都是室内管温问题![适用所有定频机]二:普通分体机1:就是带灯箱的E1表现为一开机立刻停,除灯箱可以开以外别的功能都没有用。

[简单解决方法:将控制板的OVC线与零线短接,仍是E1为控制板坏,不显示E1那就是高压保护开关等断开]2:E3故障有的机器根本就没有低压保护开关,可是换了所有控制元件还是解决不了问题,原来是现在的很多控制板都是通用的,只要把控制板上的LPP线与零线短接就可以了!三:变频冷静王维修资料1 排气温度保护:当T排气高于115度时,压机停,小于90度压机停已达三分钟后恢复运行;2 防冻结保护:当T内管小于-1度,压机停,大于6度压机停已达三分钟恢复运行;3 过电流保护:当I总大于D时,压机停,外风机延时30秒停制冷时32机D=10A,25机D=8A;制热时32机D=13A,25机D=10A4 过负荷保护:当T管大于62度时,内风机按设定风速运行,压机停。

T管:制冷时是室外热交换器温度,制热时是室内热交换器温度。

5 室内、外故障显示:D1,D2,D3为内机灯,LED1[绿灯]LED2[红灯]LED3[黄灯]为外机灯。

A压机停且有故障时LED1亮;B室外环境温度有故障时LED3亮;C室外管温有故障时LED2亮;D模块保护时LED1闪烁;E压机过载时LED2与LED3同时闪烁;F排气温度有故障时LED1,LED2,LED3全亮;G室内D1压机运行时亮;H室内D2时通讯指示,正常时闪烁;I室内D3是感温包指示灯,有故障时闪烁。

6 功率模快:各线功能1号线:W相的负端控制信号;2号线:W的正端控制信号;3号线:V的负端控制信号;4号线:V 正端控制信号;5号线:U的负端控制信号;6号线:U正端控制信号;7号线:地线;8号线;+5V线;9号线:+12V线;10号线:模块保护信号线[模块保护有:过热,过流,欠压保护,保护时模块有微秒极的信号输出]四:变频柜机E1-E5E1:压机过流,过热,排气过高,模块保护;E2:室内防冻结保护;E3:室内温度感温包开,短路;E4:室内管温开,短路;E5:室内外通讯故障。

格力变频空调维修指南。

格力变频空调维修指南。

格力变频空调维修指南。

一、外机控制器简要介绍1、室外机控制器各单元电路示意2、15V/12V/5V 等电源的测试点及测试方法3、5V 3.3V 电源的测试点及测试方法4、整流桥的测试点及测试方法5、IGBT IPM 模块的测试点及测试方法6、外机板状态指示灯的识别方法二、常见售后故障分析3、如果以上2种现象均不存在则可以直接更换外机控制器。

三灯中任意一个灯或多个灯常亮外机板出现三灯常亮,一般由于外机控制器上的主IC 没有工作,因此直接更换外机板。

绿灯正常闪烁1、用万用表的直流电压档测试 R501 上端对地(散热器)的电压,如果电压恒为高电平(3.3V 左右或者恒为低电平(0V 左右)则说明外机芯片或则通讯电路的故障,直接更换外机控制器。

2、如果用万用表测量的值在 0V~3.3V 之间,则需要断电后用万用表测量电容 C504 两端的电阻值,如果阻值为几百 K 或更大则外机控制器没问题,应更换内机控制器。

如果C504 两端只有几十K 或者更小C504 电容击穿,需将该电容更换为高压瓷片电容103/1kV (3332000130,注意此处不能直接更换普通的瓷片电容103,如无此电容或不具备更换条件,则直接更换外机控制器。

只有红灯闪烁1、用万用表直流电压档测量C503 两端的电压,如果电压值在0~3.3V 之间,说明内机已经发送了信号只是外机没有接收到,可以直接更换外机板。

2C503 两端的电压恒为高电平(3.3V 左右或者恒为低电平(0V 左右则可以测量外机接线板上中间的通讯线(2)对零线(N1)之间的电压,电压在0V 20V 左右跳动说明内机有信号发送,外机没有接收到,属于外机故障,更换外机板。

如果没有变动,则说明内机根本没有发送信号或通讯线断路,检查通讯线或更换内机控制器。

(三)感温包故障感温包故障一般可以根据内机上的故障代码来确定。

1、根据内机显示的故障代码更换相应的感温包,有条件的话,也可通过拔出感温包端子后,测量感温包两端阻值的方式来确定感温包的好坏。

格力变频空调售后维修指南

格力变频空调售后维修指南

格力变频空调售后维修指南格力变频空调是目前市场上非常常见的一种空调产品,其具有节能、舒适以及静音等诸多优点,因此得到了广大消费者的青睐。

然而,就像一切电器产品一样,长期使用难免会遇到一些问题,这就需要我们了解格力变频空调的售后维修指南,才能更好地解决问题。

接下来,本文将为大家详细介绍格力变频空调的售后维修指南。

一、自检故障1. 定时关机不起作用:首先,检查定时关机设置是否正确,如果正确,可能是定时关机功能故障,需要联系售后服务进行维修。

2. 机器运行时间短,就自动关机:检查空调是否正常通电,如果通电正常,可能是内部散热器堵塞或温度过高导致自动关机,需要进行内部清洁或检查内部散热风道。

3. 空调遥控器无法控制机器:首先,检查遥控器电池是否正常,如果电池正常,可能是遥控器损坏或与空调室内机信号不匹配,需要更换遥控器或重新匹配信号。

4. 空调启动后风力非常小或没有冷气:检查空调是否处于低风或静音模式,如果不是,可能是过滤网堵塞或制冷系统故障,需要进行过滤网清洁或联系售后进行检修。

二、制冷故障1. 空调启动时有异味:可能是室内机内部积尘过多导致,需要进行清洁,还可能是制冷剂泄漏引起,这就需要联系售后服务进行维修。

2. 空调制冷效果不佳:首先,检查设置温度是否合理,如果合理,可能是制冷剂不足或制冷系统故障,需要联系售后服务进行补充制冷剂或检修制冷系统。

3. 空调制冷过程中有噪音:可能是内部风机或制冷系统异常,需要检查内部风机或联系售后进行检修。

三、制热故障1. 空调制热效果不佳:首先,检查设置温度是否合理,如果合理,可能是室内外机之间的管道连接不畅或制热系统故障,需要进行管道清理或联系售后进行检修。

2. 空调制热过程中有异味:可能是室内机需要清洁,或制热剂泄漏引起,需要进行清洁或联系售后进行维修。

3. 空调制热过程中有噪音:可能是内部风机或制热系统异常,需要检查内部风机或联系售后进行检修。

四、其他故障1. 空调运行时有震动:可能是室内机或室外机安装不稳,需要重新调整安装位置。

格力变频空调维修技术资料

格力变频空调维修技术资料

格力变频空调维修技术资料、室内部分①环境感温包开路:整机制冷时不启动或启动一下就停机;制热时工作正常,且一直是高频运转。

HGR家电维修②管温包开路是:分体机和灯箱柜机,容易出现工作6分钟至10分钟就停外机,液晶显示的会显示E2并停止室外机。

③管温包短路时:制冷是无防冻结保护,外机不启动;制热是无防高温保护,整机停止工作。

④所有温控元件阻值有偏差时,频率会一直出现高频不降频或是一直低频不上升。

(有些温控元件在不通电的情况下阻值正常,最好是通电检查。

)室外部分①压缩机过热保护器,当其出现保护时:停室外机,外机主板指示灯闪烁且长时间开不了机。

②室外化霜管温头开路时:制冷正常:制热时会45分钟就化霜一次,10分钟解除化霜,反复循环。

③室外化霜管温短路时:制冷制热均不会工作。

④室外机环境感温包开路时:对空调机运转不受影响。

⑤室外机环境感温包短路时:制冷时不受影响,制热时空调一直低频运转,频率不上升。

⑥压缩机排气口感温包开路时,空调机运转一直处于高频(不会降频)。

⑦压缩机排气口感温包短路时:制冷制热均开不起机。

⑧变频器(模块)的故障判断及更换a、开机后测量p+、N-之间是否有300V左右的直流电压b、检查+5V与+12V输出是否正常,可以在室外机找点测量c、如(a)和(b)正常之后,检测U、V、W三相是否有平衡交流电输出。

(在检测U、V、W之间电压时,最好是将压缩机连线拆下检查)d、如(a)、(b)、(c)都正常之后,检查压缩机线圈阻值是否正常。

(压缩机三个端子阻值是否相等,阻值应为1~3欧姆。

)e、模块更换及安装时,必须要涂散热膏,螺丝要均衡拧紧,紧贴散热膏,否则温度过高,出现模块频繁保护,压缩机频繁开停。

f、室外主控板与模块之间的10根通讯线一定要小心插紧,控制器上的+5V与+12V均都由模块输出。

10根通讯线其中三根分别为:地、+5V、+12V,另外7根是数据线,需用示波器方能检测。

⑨室外机两个整流桥,一个为220V输入,输出300V直流至模块p+与N-两端:另一个是半波整流滤波作用。

变频空调维修知识点大全
