漏泄同轴电缆的介绍
漏泄同轴电缆的主要性能指标及测量
“ ’楷 Ｉ 绀 构 爪 意 ＶＪ ’ Ｕ缆
１拶 套
２缀 包挣 锻 纹 外 譬体 ３泡 沫羰 己蹲 绝 缘餐
盖 ，以达到移动通信 畅通 的 目的。
其 绝缘 采用 高物理 发泡 的均匀 细密 封闭 的微泡结
ｌ
２
３
但漏泄量不同的漏泄 电缆总损耗示意图。假定电缆ａ 的辐 射量和传输损耗都大于电缆ｂ ，可以看出 ，随着距离的增 加 ，电缆ａ 的总损耗将超过电缆ｂ ，而波动也 比较大 。 在实际应用 中，我们需要选取最小 的系统损耗 以获
导致漏泄 电缆传输衰减有三个 因素 ：导体损耗 、介 质损耗 和漏泄损耗。漏泄 电缆纵 向传输衰减可以用如下
运而生 。
贼
脚
— 斤 Ｌ
ｌ ≮ ４
１ 护套 ２缀餐冲ｊ激绞争簿倦 ｝ ３泡沫鬻之 缝缭袋 ４陡学棒
二 、漏 泄 同轴 电缆简 介
漏泄 同轴 电缆既能传输信号 ，又具有天线功能 。这
种 电缆一般 是用簿铜皮作为外导体 ，并在同轴管外导体
上开设一系列 的槽孑 或隙缝 ，将受控的电磁 波能量沿线 Ｌ 路均匀的辐射 出去及接收进来 ，实现对 电磁场盲 区的覆
图５给 定转 速８ ０ｒｍ ｉ 的 电流 实测 波形 ０ ／ 时 ｎ
六 、结 论
文章利用ＭａｌｂＳｍｕｉ 软件对磁场定 向控制系统 ｔａ／ｉ ｌ ｋ ｎ
信息系统工程 ｌ ０ １ ０ ０ １ ７ １ １． ３ ２ ２
强度的特征参数。耦合损耗其定义见公式 （ ）。 ２ 由于某一处漏泄 电缆内的传输功率等 于电缆输入功
１ ６ 信息系统工程 Ｊ２ １． ． ３ ０１ ０ ０ １２
Ａ Ａ ＭＩ Ｅ Ｅ Ｒ Ｈ 学术研究 Ｃ ＤＥ ＣＲ Ｓ Ａ Ｃ
漏缆常识

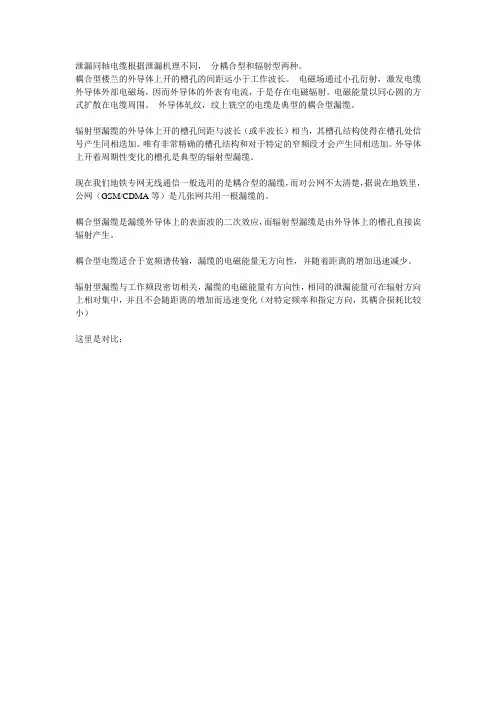

泄漏同轴电缆根据泄漏机理不同，分耦合型和辐射型两种。
耦合型楼兰的外导体上开的槽孔的间距远小于工作波长。
电磁场通过小孔衍射，激发电缆外导体外部电磁场，因而外导体的外表有电流，于是存在电磁辐射。
电磁能量以同心圆的方式扩散在电缆周围。
外导体轧纹，纹上铣空的电缆是典型的耦合型漏缆。
辐射型漏缆的外导体上开的槽孔间距与波长（或半波长）相当，其槽孔结构使得在槽孔处信号产生同相迭加。
唯有非常精确的槽孔结构和对于特定的窄频段才会产生同相迭加。
外导体上开着周期性变化的槽孔是典型的辐射型漏缆。
现在我们地铁专网无线通信一般选用的是耦合型的漏缆，而对公网不太清楚，据说在地铁里，公网（GSM/CDMA等）是几张网共用一根漏缆的。
耦合型漏缆是漏缆外导体上的表面波的二次效应，而辐射型漏缆是由外导体上的槽孔直接诶辐射产生。
耦合型电缆适合于宽频谱传输，漏缆的电磁能量无方向性，并随着距离的增加迅速减少。
辐射型漏缆与工作频段密切相关，漏缆的电磁能量有方向性，相同的泄漏能量可在辐射方向上相对集中，并且不会随距离的增加而迅速变化（对特定频率和指定方向，其耦合损耗比较小）
这里是对比：。
GSM-R漏泄同轴电缆培训资料
焦作铁路电缆工厂 2010 年 3 月
目录
1、漏泄同轴电缆介绍.....................................................................................................................2 1.1、漏泄同轴电缆的发展与应用..........................................................................................2 1.2、漏泄同轴电缆构成..........................................................................................................3 1.3、漏泄电缆工作原理..........................................................................................................5 1.3.1 漏泄电缆的类型和漏泄原理...............................................................................5 1.3.1.1 耦合型漏缆........................................................................................................5 1.3.1.2 辐射型漏缆........................................................................................................5 1.3.1.3 漏泄型漏缆........................................................................................................7 1.4、漏泄电缆的性能指标......................................................................................................8 1.4.1 传输损耗...............................................................................................................8 1.4.2 耦合损耗...............................................................................................................9 1.4.3 总损耗及其变化范围.........................................................................................10 1.4.4 漏泄电缆的物理性能.........................................................................................11
泄漏电缆分布系统的设计与应用
泄漏电缆集信号传输、发射与接收等功能于一体，同时具有同轴电缆和天线的双重作用，特别适用于覆盖公路、铁路隧道、城市地铁等无线信号传播受限的区域。
链路预算是泄漏电缆分布系统设计中非常重要的一项工作，本文通过一个采用泄漏电缆进行地铁隧道覆盖的实例，介绍泄漏电缆分布系统链路预算的一般方法，并对泄漏电缆分布系统采用的放大器进行详细设计。
一、泄漏电缆简介泄漏同轴电缆（Leaky Coaxial Cable）通常又简称为泄漏电缆或漏泄电缆，其结构与普通的同轴电缆基本一致，由内导体、绝缘介质和开有周期性槽孔的外导体三部分组成。
电磁波在泄漏电缆中纵向传输的同时通过槽孔向外界辐射电磁波；外界的电磁场也可通过槽孔感应到泄漏电缆内部并传送到接收端。
目前，泄漏电缆的频段覆盖在450MHz-2GHz以上，适应现有的各种无线通信体制，应用场合包括无线传播受限的地铁、铁路隧道和公路隧道等。
在国外，泄漏电缆也用于室内覆盖。
与传统的天馈系统相比，泄漏电缆天馈系统具有以下优点：※信号覆盖均匀，尤其适合隧道等狭小空间；※泄漏电缆本质上是宽频带系统，某些型号的泄漏电缆可同时用于CDMA800、GSM900、GSM1800、WCDMA、WLAN等系统；※泄漏电缆价格虽然较贵，但当多系统同时引入隧道时可大大降低总体造价。
二、泄漏电缆链路的预算链路预算的主要目的是校核初步设计的泄露电缆分布系统能否满足正常的通信要求，包括上下行接收强度的预算。
如果系统中有射频放大器或采用无线直放站作为信号源，还应该进行上行噪声预算和下行交调预算。
下面以某地铁隧道覆盖为例，介绍链路预算的基本步骤和方法。
图1为该地铁站泄漏电缆分布的示意图，A向隧道长度为1500m，B向长度为500m。
信号源为宏基站，载频数为4，每载频发射功率为46dBm，采用功分器将信号分为A、B两个方向，同时在B向通过功分器连接天线以覆盖地铁站台。
系统覆盖要求为：90%的车内覆盖电平达到-85dBm。
管廊隧道用漏泄同轴电缆
管廊隧道用漏泄同轴电缆漏泄电缆有很多种称呼，比如漏缆、漏泄同轴电缆、泄露电缆、泄漏电缆、泄漏同轴电缆等等。
讯罗通信作为楼宇无线对讲系统、管廊无线对讲系统、隧道无线通信系统这方面厂家，今天就和大家一起了解一下管廊无线对讲系统、隧道无线通信系统中经常应用的漏泄电缆。
为什么地下管廊和隧道比较适合用漏泄电缆呢？因为他们的结构类似，都是相对比较长，相对密闭，无线电波传播不良；而漏泄电缆的覆盖优点又特别适合这样的场景。
今天讯罗通信就和大家一起了解关于漏泄电缆不同的介绍吧。
1：HLHTY(Z)(R)-50-42D隧道用漏缆HLHTY(Z)(R)-50-42D由柔性皱纹铜管内导体、低损耗物理发泡聚乙烯绝缘层、八”字开槽低损耗低频辐射铜箔外导体和低烟无卤阻燃聚烯烃外护套组成，用在室外时外护套材质为抗紫外线低密度线性聚乙烯。
本产品针对隧道环境设计，适用于民用无线广播、民用对讲、地铁公安消防无线、专用TETRA系统，铁路无线列调、GSM-R、CDMA800、GSM900 等系统，具有优异的低频电气性能。
电气性能电容 75.0 pF/m特性阻抗 50±2Ω绝缘电阻≥10000 MΩ.km护套火花电压 10000V传输速率 89%绝缘电压 15 kV内导体直流电阻 1.50Ω/KM外导体直流电阻 1.60Ω/KM可用频段 5-1000MHz最佳频段 350-960MHz禁用频段 500-530MHz&750-800MHz电压驻波比 1 / 375~150MHz ≤1.3 350~470MHz ≤1.3 800~900MHz ≤1.3环境性能和机械性能储存温度 -55℃~+85℃安装温度 -40℃~+80℃操作温度 -55℃~+85℃相对湿度 95%ROHS 符合最小弯曲半径，单次 500mm最小弯曲半径，多次 700mm最小弯曲次数 15抗拉强度 3000N弯曲力矩 16.0N.m推荐卡具间距 0.8~1.2m最小离墙间距 50mm衰减和耦合损耗频率衰减耦合损耗 MHz dB/100m 95%，2m，dB75 0.6 72100 0.7 74150 0.9 76350 1.4 72450 1.6 70800 2.4 63900 2.7 622：50Ω皱纹铜管漏泄同轴电缆50欧姆漏泄同轴电缆主要用于隧道、矿井、地铁、大型建筑内及高速公路、铁路等场合无线电波不能直接传播或传播不良的特殊环境内，兼有信号传播和发送、接收天线的双重功能。
漏缆技术简要分析
在煤矿矿井、山区隧道和地铁等场合进行通信，无线电波要受到阻碍，尤其是短波和超短波受到的传输衰减更大。
测试表明，一台在中等开阔地能通上5千米的无线电台，放到井下或坑道里只能通20来米。
增大无线电台的发射功率固然可以增大通信距离，但通信效果并不明显。
有专家作过试验，即使将无线电台的发射功率加大100倍，它的传播距离也不过只能增加1/5罢了。
何况，在矿井下是不允许随意增大发射功率的，不然容易因电火花引发爆炸事故。
那么，在煤矿矿井、隧道内实现无线电通信，路在何方？经过科学家们的研究，终于找到了利用漏泄同轴电缆进行无线电通信的良方。
泄漏同轴电缆(Leaky Coaxial Cable)通常又简称为泄漏电缆或漏泄电缆，其结构与普通的同轴电缆基本一致，由内导体、绝缘介质和开有周期性槽孑L的外导体三部分组成。
漏泄同轴电缆是一种在同轴电缆外导体纵长方向，以一定的间隔和不同形式开槽的特制同轴电缆。
开槽的目的是为了使其电信号能量能从电缆槽口辐射出来，以达到向外传播和接收外来无线电波的目的，好比是为无线电波的进出洞开了一扇“大门”。
开槽的形式则取决于所使用的无线电波的频段。
电磁波在泄漏电缆中纵向传输的同时通过槽孔向外界辐射电磁波；外界的电磁场也可通过槽孔感应到泄漏电缆内部并传送到接收端。
可以说，漏泄电缆具有传输线和无线电天线的双重性能。
由此看来，“漏泄同轴电缆通信”说白了就是以同轴电缆作无线电台的天线，用它进行通信，可在一定范围内产生均匀的信号场强，而不受周围环境的影响，通信可靠性高，也不存在通信盲区，接收电平稳定，不容易受到外来信号干扰。
漏泄同轴电缆系统可以提供多信道服务，例如，使用400兆赫频段，频率间隔25千赫时，可以提供24个通信信道，可以用来传输话音(调度电话和公用电话)，也可进行数据传输。
以列车对基地电台移动相对固定的通信为例, 基地电台向列车发送450MHz 的射频信号, 中继器1 将此信号送入电缆, 与此同时, 中继1 还将产生15MHz 的中频信号一起送入电缆, 射频信号可以从电缆内辐射出来, 供列车通信使用, 而中频信号不会从电缆泄漏出来, 而是以低损耗传输到下一个中继器2在中继器2 内的中频信号的一部分变成射频信号, 沿线路辐射, 而剩余的中频信号再传到中继器3, 如此可实现远距离通信.目前，泄漏电缆的频段覆盖在450MHz～2GHz以上，适应现有的各种无线通信体制，应用场合包括无线传播受限的地铁、铁路隧道和公路隧道等，在国外，泄漏电缆也用于室内覆盖。
漏泄电缆
漏泄电缆
漏泄同轴电缆系列(4张)
这种电缆在是同轴管外导体上开设一系列的槽孔或隙缝，使电缆中传输的电磁波的部分能量从槽孔中漏泄到沿线空间，场强衰减较均匀而无起伏，易为接收设备所接收。
这种漏泄电缆传输频段较宽，既能通话，又能传输各种数据信息。
在长隧道地区，由于漏泄电缆衰耗较大，需要在隧道内装设中继器，用以补偿传输损耗，中继器需远距离供给电源。
漏泄电缆是漏泄同轴电缆的简称（Leaky Coaxial Cable）通常又简称为泄漏电缆或漏缆，其结构与普通的同轴电缆基本一致，由内导体、绝缘介质和开有周期性槽孔的外导体三部分组成。
电磁波在漏缆中纵向传输的同时通过槽孔向外界辐射电磁波；外界的电磁场也可通过槽孔感应到漏缆内部并传送到接收端。
[1]目前，漏缆的频段覆盖在450MHz-2.4GHz以上，适应现有的各种无线通信体制，应用场合包括无线传播受限的地铁、铁路隧道和公路隧道等。
在国外，漏缆也用于室内覆盖。
与传统的天线系统相比，漏缆天线系统具有以下优点：
1.信号覆盖均匀，尤其适合隧道等狭小空间；
2.漏缆本质上是宽频带系统，某些型号的漏缆可同时用于CDMA800、GSM900、GSM1800、 WCDMA、WLAN等系统；
3.漏缆价格虽然较贵，但当多系统同时引入隧道时可大大降低总体造价。
4.漏缆绝缘采用高物理发泡的均匀细密封闭的微泡结构，不仅较之传统的空气绝缘结构在特性阻抗、驻波系数、衰减等传输参数更加均匀稳定，而且可抵御在潮湿环境中潮气对电缆的侵入可能传输性能的下降或丧失，免除了充气维护的烦恼，大大提高了产品的使用寿命和稳定可靠性.
5.使用频率宽，场强辐射均匀稳定，高抗压，高抗张强度。
泄漏同轴电缆
泄漏同轴电缆泄漏同轴电缆是外导体不完全封闭的同轴电缆。
沿电缆内部传输的信号中一部分可通过外导体上的孔隙耦合到该外导体和周围环境所构成的传输系统，或者按上述相反的方向进行耦合。
“泄缆”用在无线电波不能直接传播或传播不良的隧道、坑道、地下建筑等特殊环境，兼有信号传输线和无线的双重功能，使用频率为1GHz以下。
适用于无线电移动通信系统、无线电遥控系统、无线电报警系统等。
“泄缆”和移动电台之间的耦合量的大小，取决于电缆结构、电缆和移动电台天线之间的距离、天线的种类和方位、电缆敷设环境、电缆敷设方式以及系统的工作频段等。
耦合损耗是表征“泄缆”与外界环境之间相耦合强度的特性参数，其定义为：L c = 10 lg（P t/P r）式中，L c—耦合损耗，dB；P t—泄漏电缆内传输功率，W；P r—标准耦极天线的接收功率，W。
“泄缆”可按其特性阻抗、耦合损耗、绝缘外径、衰减常数、使用频段和燃烧特性进行分类。
电缆特性阻抗的优选值为：50Ω和75Ω。
电缆绝缘外径的标称值优选尺寸为：2.95、3.70、4.80、7.25、9.00、11.50、17.30、23.00、37.00、42.00mm。
电缆的型号及主要尺寸见表1。
表1 电缆的型号及主要结构尺寸电缆结构材料：a. 内导体：可用铜线、铜管、铝管、铜包铝线等其应分别符合GB/T2953、GB/T1527、GB/T4436和GB/T4437的规定要求。
b. 绝缘：可采用实心绝缘或半空气绝缘等结构型式，所用绝缘材料应符合HG2-1398规定的要求。
c. 外导体：可采用铜丝稀疏编织、铜丝螺旋绕包、开槽、孔铜带或铝带纵包、开槽、孔皱纹铜管等形式，所用材料应分别符合GB/T2059、GB/T8544规定的要求。
d. 护套：采用PVC、黑色耐候PE，材料应分别符合GB/T8815、SG243固定的要求。
电缆的电气性能如表2和表3所示。
表2 泄漏同轴电缆主要电气性能表3 SLDY-75-37、SLDY-50-42宽带电气性能。
【推荐】漏泄同轴电缆接续培训讲义44
【推荐】漏泄同轴电缆接续培训讲义4 4
一、漏缆基础知识
三种类型漏缆的比较不难看出：
（1）耦合型漏缆槽孔间距远小于波长，漏泄能量扩散在电缆周 围无方向性，受环境影响较大，适合于宽频带工作。
（2）辐射型漏缆的槽孔间距与工作波长有关，漏泄能量扩散在 电缆周围有方向性，受环境影响较小，适合于窄频带工作。新 型辐射型漏缆采用组合技术，也能多频带工作。
漏泄同轴电缆接续
焦阳
01 漏缆基础知识 02 漏缆接续制作 03 漏缆线路测试
目录
PAGE DIRECTORY
一、漏缆基础知识
一、漏缆基础知识
1.漏泄同轴电缆构成 漏缆是漏泄同轴电缆的简称（Leaky Coaxial Cable）通常又
简称为泄漏电缆或漏泄电缆，其结构与普通的同轴电缆基本一 致，漏泄同轴电缆主要由内导体、绝缘介质、带槽孔外导体和 电缆护套等构成。
【推荐】漏泄同轴电缆接续培训讲义4 4
二、漏缆接续制作
一、漏缆基础知识
内导体采用光滑铜管或轧纹螺旋铜管,外导体采用簿铜皮,其 上开制不同形式的槽孔纵包而成,槽孔形式多种多样,有八字形、U 字形、┙字形、一字形、椭圆形等,而且槽孔的排列也不尽相同。
一、漏缆基础知识
2. 漏泄电缆工作原理及类型
横向电磁波通过同轴电缆从发射端传至电缆的另一端。当 电缆外导体完全封闭时，电缆传输的信号与外界是完全屏蔽的， 电缆外没有电磁场，或者说，测量不到有电磁辐射。同样地， 外界的电磁场也不会对电缆内的信号造成影响。
【推荐】漏泄同轴电缆接续培训讲义4 4
【推荐】漏泄同轴电缆接续培训讲义4 4
一、漏缆基础知识
漏缆连接示意图
知识点:1/2、7/8、1-5/8指的是线缆直径，单位为英寸，1英寸= 2.54厘米
漏泄同轴电缆
漏泄同轴电缆简介漏泄同轴电缆（leaky coaxial cable）是一种特殊类型的同轴电缆，其表面带有一系列微小的孔隙，使其具备辐射和接收电磁波的能力。
这种电缆通常被用于覆盖大面积的无线通信需求，例如地铁隧道、地下停车场、航空飞机场和矿山井下等场所。
漏泄同轴电缆通过内部的中心导线和外部的铜屏蔽层实现信号的传输和接收。
同时，在整个电缆的长度上均匀分布的孔隙，可以通过这些孔隙来辐射和接收无线信号，从而实现无线通信覆盖。
功能与应用漏泄同轴电缆在无线通信系统中扮演着重要的角色，其主要功能和应用包括：1.无线通信覆盖：漏泄同轴电缆可以作为一种基础设施，覆盖大面积的地下或封闭空间，提供无线通信服务。
地铁隧道、地下停车场等场所常常因为建筑结构的遮挡，导致无线信号无法穿透到室内。
而漏泄同轴电缆可以通过其表面的孔隙，将信号辐射到整个区域，达到无线通信的覆盖效果。
2.信号增强：漏泄同轴电缆还可以用于增强无线信号的传输距离和质量。
在一些需要远距离无线通信的场景，通过使用漏泄同轴电缆，可以将信号传输距离延长，并且减少信号的衰减和干扰。
3.矿山通信：由于矿山地下环境的限制和复杂性，传统的无线通信方式常常无法满足要求。
而漏泄同轴电缆可以解决这个问题，通过在井下敷设漏泄同轴电缆，实现矿山通信的覆盖。
4.航空通信：在航空领域，漏泄同轴电缆也被广泛应用。
飞机机舱内的通信设备需要与地面通信系统进行联络，而漏泄同轴电缆可以提供稳定可靠的通信连接，解决飞机机舱内通信的问题。
安装与维护漏泄同轴电缆的安装和维护相对简单，一般可以遵循以下步骤：1.规划和设计：在安装漏泄同轴电缆之前，需要对需要覆盖的空间进行规划和设计。
这包括确定电缆的敷设路径、孔隙的排列密度以及信号辐射范围等。
2.安装电缆：将漏泄同轴电缆按照设计规划进行敷设。
在敷设过程中，需要注意保持电缆的完整性和连接的可靠性。
同时，需要将电缆与信号源和接收设备进行连接。
3.测试和调试：在安装完成后，需要对漏泄同轴电缆的信号传输和接收进行测试和调试。
漏泄同轴电缆
漏泄同轴电缆漏泄同轴电缆是具有信号传输作用，又具有天线功能，通过对处导体开口的控制，可将受控的电磁波能量沿线路均匀的辐射出去及接收进来，实现对电磁场盲区的覆盖，已达到移动通信畅通的目的。
绝缘采用高物理发泡的均匀细密封闭的微泡结构，不仅较之传统的空气绝缘结构在特性阻抗、驻波系数、衰减等传输参数更加均匀稳定，而且可抵御在潮湿环境中潮气对电缆的侵入可能传输性能的下降或丧失，免除了充气维护的烦恼，大大提高了产品的使用寿命和稳定可靠性，是当今世界上最先进的射频和漏泄同轴电缆结构。
中文名漏泄同轴电缆外文名leaky coaxial cable作用信号传输作用目的移动通信畅通的特点特性阻抗、驻波系数等参数稳定学科电子工程目录.1电缆介绍.2基础理论.▪无线移动通信.▪工作原理.▪纵向衰减.▪耦合损耗.3选用依据.4比较电缆介绍漏泄同轴电缆是具有信号传输作用，又具有天线功能，通过对处导体开口的控制，可将受控的电磁波能量沿线路均匀的辐射出去及接收进来，实现对电磁场盲区的覆盖，已达到移动通信畅通的目的。
绝缘采用高物理发泡的均匀细密封闭的微泡结构，不仅较之传统的空气绝缘结构在特性阻抗、驻波系数、衰减等传输参数更加均匀稳定，而且可抵御在潮湿环境中潮气对电缆的侵入可能传输性能的下降或丧失，免除了充气维护的烦恼，大大提高了产品的使用寿命和稳定可靠性，是当今世界上最先进的射频和漏泄同轴电缆结构。
[1]基础理论无线移动通信在基站与移动站之间的通讯，通常是依靠无线电传送。
目前通讯业的不断发展越来越要求基站与移动站之间随时随地能接通，甚至要求在隧道中也是如此。
然而在隧道中，移动通信用的电磁波传播效果不佳。
隧道中利用天线传输通常也很困难，所以关于漏泄同轴电缆的研究也应运而生。
无线电地下传输有着极其广泛的用途，例如：1、用于建筑物内、隧道内及地铁的移动通信（GSM，PCN/PCS，DECT…）2、用于地下建筑的通讯，例如停车场、地下室及矿井3、公路隧道内 FM 波段（88-108MHz）信息的发送4、公路隧道内无线报警电信号的转发5、公路隧道内移动电话信号的发送6、地铁或地铁隧道中的信号传输当前无线移动通信朝以下趋势发展：1、趋向更高的使用频段：使用频段从 50-150 MHz 扩展至 450-900 MHz 甚至 1800-2200 MHz。
漏泄同轴电缆接续
三、漏缆线路测试
2.驻波比测试 (1)开机:打开仪表电源。
(2)校准:按菜单键选择驻波比测试，设置测试频率范围（如： 400-500或890-960MHZ)，连接测试电缆，末端连接校准件，按照 提示分别连接校准件的Open端、接Short端、Load端，完成校准。
(3)测试:连接被测漏缆线路(天馈线系统)屏幕就会出现被测天 馈线的驻波比曲线，按Marker（标记点）键，将Marker 1标记在 曲线的波峰。就可以得到测试结果,系统的驻波比值。
一、漏缆基础知识
内导体采用光滑铜管或轧纹螺旋铜管,外导体采用簿铜皮,其 上开制不同形式的槽孔纵包而成,槽孔形式多种多样,有八字形、U 字形、┙字形、一字形、椭圆形等,而且槽孔的排列也不尽相同。
一、漏缆基础知识
2. 漏泄电缆工作原理及类型
横向电磁波通过同轴电缆从发射端传至电缆的另一端。当 电缆外导体完全封闭时，电缆传输的信号与外界是完全屏蔽的， 电缆外没有电磁场，或者说，测量不到有电磁辐射。同样地， 外界的电磁场也不会对电缆内的信号造成影响。
天线输入阻抗和馈线的特性阻抗不一致时，产生的反射波和入 射波在馈线上叠加形成驻波。其相邻电压最大值和最小值就是电压 驻波比，它是检验馈线传输效率的依据。
一个比较形象的解释一般在传输线上的电磁波由行波（向前传 输的波）和反射波构成，驻波比就是反映波停留的状态，如驻波比 越大，波就越停留在原地，如果驻波比无穷大，就代表波是停留在 原地。相反地，驻波比的倒数可以定义为行波系数，它表示波行进 的状态，行波系数越大，代表波越向前行进。
漏泄同轴电缆具有信号传输作用，又具有天线功能，通过 对处导体开口的控制，可将受控的电磁波能量沿线路均匀的辐 射出去及接收进来，实现对电磁场盲区的覆盖，已达到移动通 信畅通的目的。
50欧姆漏泄同轴电缆参数
50欧姆漏泄同轴电缆
1 应用及分类
漏泄电缆用于一般通讯天线难以发挥作用的领域，特别是在移动通信系统分立天线无法提供足够的通讯覆盖的区域。
漏泄电缆既具有信号传输作用，又有天线接收功能。
汉胜50欧姆漏泄同轴电缆主要应用范围如下；
◆ 建筑物内、矿井、地铁及隧道内信号分布与传输
◆ 列车的信息传输及高速公路上无线电通讯
◆ 电波静区内信号覆盖
根据外导体漏泄结构不同，汉胜50欧姆漏泄同轴电缆分为以下两个系列：
◆ 皱纹外导体削峰系列(A)漏泄同轴电缆
◆ 外导体纵包带开槽或冲孔系列(B)漏泄同轴电缆
前者适用于更宽的频率范围，在整个宽频带内具有很好的电气性能；后者适用较窄的频率范围，可在该窄频范围内对使用频率电气性能进行最佳设计。
2 结构性能参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
漏泄同轴电缆简介
漏泄同轴电缆是具有信号传输作用又具有天线功能通过对处导体开口的控制可将受控的电磁波能量沿线路均匀的辐射出去及接收进来实现对电磁场盲区的覆盖已达到移动通信畅通的目的。
绝缘采用高物理发泡的均匀细密封闭的微泡结构不仅较之传统的空气绝缘结构在特性阻抗、驻波系数、衰减等传输参数更加均匀稳定而且可抵御在潮湿环境中潮气对电缆的侵入可能传输性能的下降或丧失免除了充气维护的烦恼大大提高了产品的使用寿命和稳定可靠性是当今世界上最先进的射频和漏泄同轴电缆结构。
选用漏泄同轴电缆的依据选择适当的漏泄同轴电缆要看其应用的需要选择最合适的漏泄同轴电缆类型和规格由系统的设计和所有相关参数如使用频率、传输距离等决定。
选择漏泄同轴电缆有两个重要指标传输衰减和耦合损耗，漏泄同轴电缆的系统损耗就是指传输衰减和耦合损耗的总和，传输衰减也叫介入损耗主要指传输线路的线性损耗随频率而变化以分贝/100米表示。
耦合损耗是指通过开槽外导体从电缆散发出的电磁波在漏泄同轴电缆和移动接收机之间的路径损耗或信号衰减。
因此系统损耗可以说是整个漏泄同轴电缆的损耗。
因此在实际应用中只要传输衰减能满足操作容限或链路容量的要求就没必要选择那些传输衰减最低的漏泄同轴电缆但对耦合损耗的要求会更严格一点。
在设计时要计算链路容量就得把所有发射器和接收机之间的增益和损耗加在一起它还必须包括任何其他因素引起的损耗。
如果计算结果为正值那就表示有足够的容限允许环境发生变化而系统仍可正常运行。
对漏泄同轴电缆而言耦合损耗设计一般在5585分贝之间。
在狭长系统如隧道或地铁内因为隧道或地铁本身能帮助提高漏泄同轴电缆的耦合性能因此耦合损耗设计一般为7585分贝在这种条件下把传输衰减减到最小非常重要。
在建筑楼宇内漏泄同轴电缆耦合损耗设计一般在5565分贝之间因为楼内漏泄同轴电缆单向长度在50100米之间因此传输衰减就不那么重要了更重要的指
标是漏泄同轴电缆能尽量多地发射信号并穿透周围地区。
一个准备扩展的系统可以选择传输衰减较小的漏泄同轴电缆。
比如在办公楼内有一根顺电梯上行的漏泄同轴电缆几个楼面共用一个接头在这种情况下若选择传输衰减低的漏泄同轴电缆今后就可以提供更高频率上的服务或扩大服务覆盖区。
在特定区域内增加线路可以扩大覆盖面。
在较高频率上增加服务则会产生较高的损耗所以选择漏泄同轴电缆时应考虑在各种频率上均能降低损耗的漏泄同轴电缆。
有些宽带漏泄同轴电缆覆盖了几乎所有主要的频率从900MHz上的蜂窝系统到1900MHz上的PCS服务包括用于应急服务的超高频系统。
这些系统可以通过组合器或者交叉波段耦合器把信号组合到一根漏泄同轴电缆线上。
漏泄同轴电缆通常有较高的带宽并能在同一根电缆上在完全不同的波段上和所有距离内提供各种服务。
在实际应用中频率反应和带宽非常重要。
一个带宽中每个信道仅20千赫的系统可以使用任一种电缆或天线。
现在新的PCS系统带有象CDMA这样的解调配置要求1.2兆赫的带宽这时选择漏泄同轴电缆就要注意带宽应与解调配置相匹配。
在长达23公里的隧道中应每隔一定距离安装同轴的双向放大器把信号放大到合理的程度。
总的原则是电缆信号下降20分贝时放大器就应介入补偿20分贝的损耗。
在装有蜂窝系统的大楼楼顶天线与楼内放大器连接可放大信号2530分贝。
漏泄同轴电缆可从这个放大器一直铺设到要求的覆盖区那儿另外安装一个放大器将信号提高2530分贝。
在实际应用中一个或两个放大器都可以只要足以补偿路径损耗就行。
远程监测用来跟踪无人值守的大系统对许多放大器都可以进行远程监测。
在远程站点一台PC机和一个软件程序往往同时监测几个系统这在安装多台放大器和其他设备的隧道内尤其实用。
由于系统能及时发现问题所在故可以在短时间内修复系统不会影响正常的
运行。
射频同轴电缆的电压驻波比很重要但对漏泄同轴电缆而言并不是决定性的因素。
市面上的漏泄同轴电缆电压驻波比大多数在1.3以上使用在现今的系统上已经足够了。
专用频带漏泄同轴电缆与宽频带漏泄同轴电缆的比较专用频带漏泄同轴电缆与宽频带漏泄同轴电缆相比它是一种特别设计的漏泄同轴电缆通过特别设计外导体上开槽的形状、大小和节距以实现漏泄同轴电缆在某一频率具有非常稳定的系统损耗简单地说通过特别设计漏泄同轴电缆纵向传输的衰减可以通过增加耦合损耗来补偿补偿效果是使漏缆性能优化至使用频率。
专用频带漏泄同轴电缆与宽频带漏泄同轴电缆相比有以下不同点宽频带漏泄同轴电缆的特点是宽带性能在任何单一频率均能维持最佳有密集的狭孔极受环境影响。
专用频带漏泄同轴电缆的特点是在特定的频率下运作性能极佳相对少受环境因素影响在平行于漏泄同轴电缆方向交叉极化较低因此当使用数字通信系统时误码率较低当使用模拟通信系统时将信号的扭曲最小化并且传输损耗很小。
在垂直于漏泄同轴电缆方向相邻极化信号具有非常平的频率响应在整个频段内波动非常小。
避免了过多的交叉极化因此不会产生“双线效应”或反射交叉极化减少了损耗。
减少了多径效应产生的问题。
可优化于几段系统频率在这些频率上与宽带漏泄同轴电缆相比具有更加优化的电气性能。
选用漏泄同轴电缆的理论根据漏泄同轴电缆在系统设计时需要考虑的主要因素有漏泄同轴电缆的系统损耗、各种接插件及跳线的插损、环境条件影响所必须考虑的设计裕量、设备的输出功率、中继器的增益以及设备的最低工作电平。
其中漏泄同轴电缆的系统损耗由漏泄同轴电缆本身的传输衰减和耦合损耗两部分组成对于指定的工作频率其大小主要由漏泄同轴电缆的规格大小来确定规格大的漏泄同轴电缆系统损耗较小传输距离相对长。
在设计时首先考虑到移动终端的输出功率相对于固定设备较低所以一般以
移动终端的发射功率来确定漏泄同轴电缆的最大覆盖长度。
根据设备的最大输出功率电平手机为2W和系统要求的最低场强典型值85dBm----105dBm确定出系统所允许的最大衰耗值αmax. 。
第二选定漏泄同轴电缆的耦合损耗值Lc同时计算出某一规格的漏泄同轴电缆在指定工作频率上的某一长度L所对应的传输衰减α×L α为该漏泄同轴电缆的衰减常数。
工程中对漏泄同轴电缆的选用既要考虑到工程敷设的环境因素又要兼顾使用的设备参数以及工程系统扩展的需要然后理论计算选用比较实用的漏泄同轴电缆规格这样既能满足工程系统要求又能节约工程成本。
