广州新白云机场航站楼钢结构设计
广州新白云国际机场航站楼结构设计
大跨空间结构作业广州新白云国际机场航站楼屋盖结构设计分析姓名：李兴盛学号：04S033111哈尔滨工业大学2004.6.30一．工程概况主航站楼平面由两片75m×289m圆弧形带成纵轴对称布置而成，屋面外形为双向弯曲弧形，整个屋面以水平及竖向二根中心 75.9m,桁架矢高为5m ,顶面宽度在内侧为6.25m，在外侧为3.8m，下弦曲率半径570.75m，柱距18m。
内侧与膜支承桁架相接，外侧为悬臂构。
东西连接楼平面投影尺寸为64m×462m的圆弧形带，柱距18m。
屋面压形钢板和张拉膜支撑在弯曲落地式主桁架上。
指廊共四条，东一和西一指廊平面尺寸为39m×360m，东二和西二指廊平面投影尺寸为39m× 252m，柱距12m。
主航站楼东西两端各有两条高架连廊连接主航站楼和连接楼。
二．结构分析（一）结构体系主楼长325M，宽235M，其中平面又二片反向的圆弧形带组成。
主楼南北两侧钢无该的支承构件是一排由3Φ273×16圆钢管组成的三角形变截面人字形组合柱，人字形柱的两端铰接，使柱的受力最小，以期取得修长轻巧的建筑效果。
人字形柱的柱顶高度从东西二端的14.7M升高到中间的35.7M，由里向外倾斜。
主楼的内部设置了二排巨形变截面混凝土箱形柱，由于主楼脊骨结构（spine structure）的两侧是刚度及约束都较小的人字形铰接柱，在脊骨结构的内部设计刚度较大的抗侧力柱是必要的。
巨形柱的柱距为18M，在基础处的截面为25 00MM×4500MM，刚接于基础，承受全部水平力。
主楼的屋盖为近似的几何球形，巨形柱的柱顶高度又东西二端的21M上升到中间的41.9M。
主楼采用三角形钢管桁架结构，跨度为76.9M，桁架高度为5M，两端铰接支承在人字形柱及混凝土巨形柱上，主桁架在人字形柱以外的南北方向悬挑7~23M。
主桁架两上弦杆的间距从人字形柱处的 3.8M 变化到巨形柱处的5.25M，弦杆为508×16~25MM，腹杆为Φ245×7.1~12MM。
钢结构安装
专家论证会
1、施工总体部署
根据本工程的特点，采用高空定点拼装、 对称累计旋转滑移施工工艺；先主后次吊 装、液压卸载的方法，即构件散件进场， 地面拼装为吊装单元，在定点高空拼装位 置对称吊装，待滑移单元组对、焊接完成 后沿逆时针方向旋转滑移22.5°。次结构在 每个主结构单元安装后滑移前安装，临时 固定，待整体卸载完成后次结构最终焊接， 而后再进行马道、膜结构及声学吊挂杆件 等的安装。
专家论证会
滑移轨道以钢屋盖平面中心为圆心，需铺 设3组共4条轨道：外环滑移轨道共1组2条， 轨道半径分别为R1=74.5m和R2=70.5m；内 环滑移轨道共2条，轨道半径分别为R3=41m、 R4=25m 。滑移轨道下面及定点拼装位置共 设置55个高空支撑胎架。 选择240轴线～260轴线间和80～100轴线间 区域作为高空定点拼装场地，在体育馆2轴 线外侧的M线附近对称布置两台200t履带吊， 负责外环钢结构的高空定点拼装；同时在 体育馆内部布置两台80吨汽车吊负责内环钢 结构的高空拼接。
连接耳板 液压爬行器 连接销轴
导向挡块
外环钢滑靴
滑移轨道
首先对外环1A轴两侧滑移支撑上16个支撑点进行荷载转移，使结构荷 载转移到支座砼结构上。 然后，内环滑道及中心圆顶共33个卸载点同 时分级卸载。 1.外环支座卸载 下部球铰支座安装就位后，进行支座与砼基础之间的二次灌浆，待灌 浆砼强度达到要求后，拆除滑移临时支撑，使结构落位在砼结构上， 完成卸载。 2.外环卸载后，中心及内环同步分级卸载，工分6步。首先将顶升 5mm，拆除滑移轨道，然后按卸载步骤分级同步卸载
40mm
40mm
液压滑移实例---五棵松篮球馆
五棵松蓝球馆滑移概述： 1. 由于滑移过程缓慢，可以采用静力分析。 2. 通过计算，认为滑移过程中变形过大，因此增加中间滑道； 3. 采用三滑道六轨道，对滑移过程中的同步性要求较高； 4. 由于桁架下弦标高不一致，因此采用树状支撑进行调平。 5. 爬行器的推力作用于树状支撑底部，因此将前后 支撑连接起来，以保证滑移过程中的平稳性。 分析要点： 1. 爬行器的荷载作用为主动荷载，可以考虑采用杆件的初始应变进行 模拟；当然最好开发一种新单元模拟。 2. 对远离爬行器的位臵施加水平约束。 滑移安装方法的特点： 1. 滑移过程可以通过爬行器推动，也可以通过油缸和钢铰线牵引实现。 2. 滑移安装时要求的作用面较少，较为稳妥，但难以铺开作业； 3. 由于轨道面一般不为结构面，滑移就位后还要进行卸载。
广州新白云国际机场的设计策划与管理

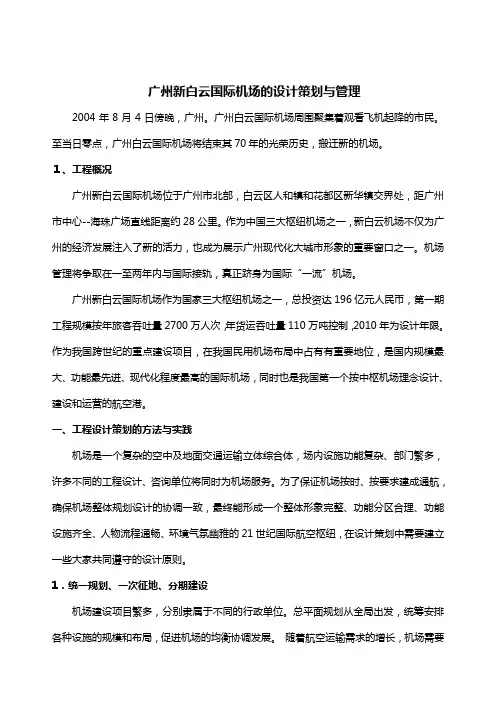

广州新白云国际机场的设计策划与管理2004年8月4日傍晚，广州。
广州白云国际机场周围聚集着观看飞机起降的市民。
至当日零点，广州白云国际机场将结束其70年的光荣历史，搬迁新的机场。
１、工程概况广州新白云国际机场位于广州市北部，白云区人和镇和花都区新华镇交界处，距广州市中心--海珠广场直线距离约28公里。
作为中国三大枢纽机场之一，新白云机场不仅为广州的经济发展注入了新的活力，也成为展示广州现代化大城市形象的重要窗口之一。
机场管理将争取在一至两年内与国际接轨，真正跻身为国际“一流”机场。
广州新白云国际机场作为国家三大枢纽机场之一，总投资达196亿元人民币，第一期工程规模按年旅客吞吐量2700万人次，年货运吞吐量110万吨控制，2010年为设计年限。
作为我国跨世纪的重点建设项目，在我国民用机场布局中占有有重要地位，是国内规模最大、功能最先进、现代化程度最高的国际机场，同时也是我国第一个按中枢机场理念设计、建设和运营的航空港。
一、工程设计策划的方法与实践机场是一个复杂的空中及地面交通运输立体综合体，场内设施功能复杂、部门繁多，许多不同的工程设计、咨询单位将同时为机场服务。
为了保证机场按时、按要求建成通航，确保机场整体规划设计的协调一致，最终能形成一个整体形象完整、功能分区合理、功能设施齐全、人物流程通畅、环境气氛幽雅的21世纪国际航空枢纽，在设计策划中需要建立一些大家共同遵守的设计原则。
1．统一规划、一次征地、分期建设机场建设项目繁多，分别隶属于不同的行政单位。
总平面规划从全局出发，统筹安排各种设施的规模和布局，促进机场的均衡协调发展。
随着航空运输需求的增长，机场需要不断扩建、持续发展。
总平面规划中根据航空业务量预测，合理确定机场分期建设的适当时机，妥善安排各种设施的扩建规模和先后顺序。
规划布局尽量使近期建设相对集中，远期发展成片预留，这样既节约了建设和运行费用，又可以减少未来扩建对机场运行的干扰。
2．采用大手笔、组织大交通、营造大环境机场形态的演化是—个长期的动态过程，规划是引导这一过程合理、有序发展的手段。
航站楼装饰吊顶工程施工要点分析

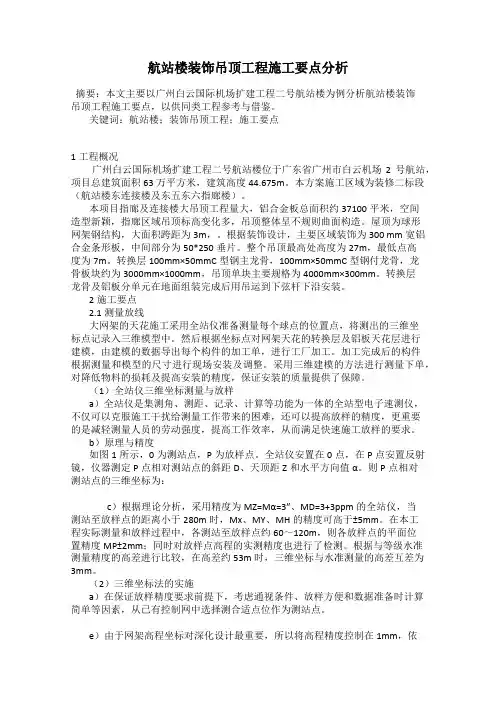

航站楼装饰吊顶工程施工要点分析摘要：本文主要以广州白云国际机场扩建工程二号航站楼为例分析航站楼装饰吊顶工程施工要点，以供同类工程参考与借鉴。
关键词：航站楼；装饰吊顶工程；施工要点1工程概况广州白云国际机场扩建工程二号航站楼位于广东省广州市白云机场2号航站，项目总建筑面积63万平方米，建筑高度44.675m。
本方案施工区域为装修二标段（航站楼东连接楼及东五东六指廊楼）。
本项目指廊及连接楼大吊顶工程量大，铝合金板总面积约37100平米，空间造型新颖，指廊区域吊顶标高变化多，吊顶整体呈不规则曲面构造。
屋顶为球形网架钢结构，大面积跨距为3m，。
根据装饰设计，主要区域装饰为300 mm宽铝合金条形板，中间部分为50*250垂片。
整个吊顶最高处高度为27m，最低点高度为7m。
转换层100mm×50mmC型钢主龙骨，100mm×50mmC型钢付龙骨，龙骨板块约为3000mm×1000mm，吊顶单块主要规格为4000mm×300mm。
转换层龙骨及铝板分单元在地面组装完成后用吊运到下弦杆下沿安装。
2施工要点2.1测量放线大网架的天花施工采用全站仪准备测量每个球点的位置点，将测出的三维坐标点记录入三维模型中。
然后根据坐标点对网架天花的转换层及铝板天花层进行建模，由建模的数据导出每个构件的加工单，进行工厂加工。
加工完成后的构件根据测量和模型的尺寸进行现场安装及调整。
采用三维建模的方法进行测量下单，对降低物料的损耗及提高安装的精度，保证安装的质量提供了保障。
（1）全站仪三维坐标测量与放样a）全站仪是集测角、测距、记录、计算等功能为一体的全站型电子速测仪，不仅可以克服施工干扰给测量工作带来的困难，还可以提高放样的精度，更重要的是减轻测量人员的劳动强度，提高工作效率，从而满足快速施工放样的要求。
b）原理与精度如图1所示，0为测站点，P为放样点。
全站仪安置在0点，在P点安置反射镜，仪器测定P点相对测站点的斜距D、天顶距Z和水平方向值α。
网架结构大板块幕墙施工吊篮支架系统施工中的应用

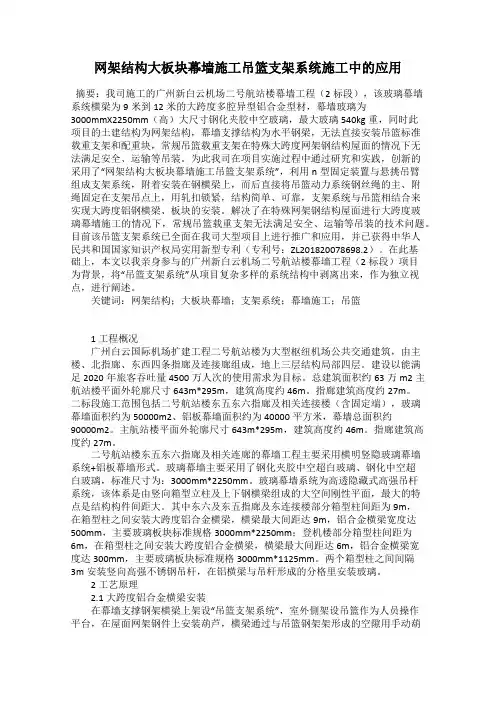

网架结构大板块幕墙施工吊篮支架系统施工中的应用摘要：我司施工的广州新白云机场二号航站楼幕墙工程（2标段），该玻璃幕墙系统横梁为9米到12米的大跨度多腔异型铝合金型材，幕墙玻璃为3000mmX2250mm（高）大尺寸钢化夹胶中空玻璃，最大玻璃540kg重，同时此项目的土建结构为网架结构，幕墙支撑结构为水平钢梁，无法直接安装吊篮标准载重支架和配重块，常规吊篮载重支架在特殊大跨度网架钢结构屋面的情况下无法满足安全、运输等吊装。

为此我司在项目实施过程中通过研究和实践，创新的采用了“网架结构大板块幕墙施工吊篮支架系统”，利用n型固定装置与悬挑吊臂组成支架系统，附着安装在钢横梁上，而后直接将吊篮动力系统钢丝绳的主、附绳固定在支架吊点上，用轧扣锁紧，结构简单、可靠，支架系统与吊篮相结合来实现大跨度铝钢横梁、板块的安装。
解决了在特殊网架钢结构屋面进行大跨度玻璃幕墙施工的情况下，常规吊篮载重支架无法满足安全、运输等吊装的技术问题。
目前该吊篮支架系统已全面在我司大型项目上进行推广和应用，并已获得中华人民共和国国家知识产权局实用新型专利（专利号：ZL201820078698.2）。
在此基础上，本文以我亲身参与的广州新白云机场二号航站楼幕墙工程（2标段）项目为背景，将“吊篮支架系统”从项目复杂多样的系统结构中剥离出来，作为独立视点，进行阐述。
关键词：网架结构；大板块幕墙；支架系统；幕墙施工；吊篮1 工程概况广州白云国际机场扩建工程二号航站楼为大型枢纽机场公共交通建筑，由主楼、北指廊、东西四条指廊及连接廊组成，地上三层结构局部四层。
建设以能满足2020年旅客吞吐量4500万人次的使用需求为目标。
总建筑面积约63万m2主航站楼平面外轮廓尺寸643m*295m，建筑高度约46m。
指廊建筑高度约27m。
二标段施工范围包括二号航站楼东五东六指廊及相关连接楼（含固定端），玻璃幕墙面积约为50000m2、铝板幕墙面积约为40000平方米，幕墙总面积约90000m2。
