半导体中的光吸收和光探测器

合集下载

光电探测器综述(PD)讲解

光电探测器综述(PD)讲解

光电探测器综述摘要:近年来,围绕着光电系统开展了各种关键技术研究,以实现具有高集成度、高性能、低功耗和低成本的光电探测器(Photodetector)及光电集成电路(OEIC)已成为新的重大挑战。

尤其是具有高响应速度,高量子效率和低暗电流的高性能光电探测器,不仅是光通信技术发展的需要,也是实现硅基光电集成的需要,具有很高的研究价值。

本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向,对其的结构、相关工艺和制造的研究具有很重要的现实意义。

关键词:光电探测器,Si ,CMOSAbstrac t: In recent years, around the photoelectric system to carry out the study of all kinds of key technologies, in order to realize high integration, highperformance, low power consumption and low cost of photoelectricdetector (Photodetector) and optoelectronic integrated circuit (OEIC) hasbecome a major new challenge. Especially high response speed ,highquantum efficiency, and low dark current high-performance photodetector,is not only the needs for development of optical communication technology,but also realize the needs for silicon-based optoelectronic integrated,has thevery high research value.This paper reviews the development of differentcharacteristics and results of photodetector for the past decade, and discusses thephotodetector development direction in the next few years,the study of highperformance photoelectric detector, the structure, and related technology,manufacturing, has very important practical significance.Key Word: photodetector, Si ,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用,这主要是基于半导体材料的光生伏特效应,所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。

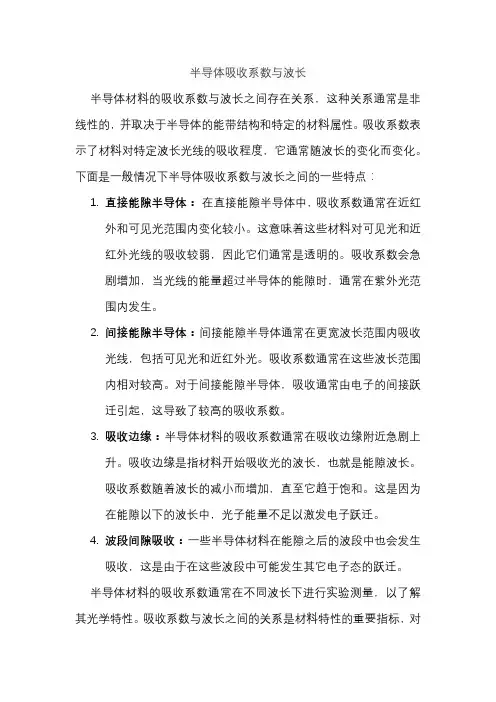

半导体吸收系数与波长

半导体吸收系数与波长

半导体吸收系数与波长
半导体材料的吸收系数与波长之间存在关系,这种关系通常是非线性的,并取决于半导体的能带结构和特定的材料属性。

吸收系数表示了材料对特定波长光线的吸收程度,它通常随波长的变化而变化。

下面是一般情况下半导体吸收系数与波长之间的一些特点:
1.直接能隙半导体:在直接能隙半导体中,吸收系数通常在近红
外和可见光范围内变化较小。

这意味着这些材料对可见光和近
红外光线的吸收较弱,因此它们通常是透明的。

吸收系数会急
剧增加,当光线的能量超过半导体的能隙时,通常在紫外光范
围内发生。

2.间接能隙半导体:间接能隙半导体通常在更宽波长范围内吸收
光线,包括可见光和近红外光。

吸收系数通常在这些波长范围
内相对较高。

对于间接能隙半导体,吸收通常由电子的间接跃
迁引起,这导致了较高的吸收系数。

3.吸收边缘:半导体材料的吸收系数通常在吸收边缘附近急剧上
升。

吸收边缘是指材料开始吸收光的波长,也就是能隙波长。

吸收系数随着波长的减小而增加,直至它趋于饱和。

这是因为
在能隙以下的波长中,光子能量不足以激发电子跃迁。

4.波段间隙吸收:一些半导体材料在能隙之后的波段中也会发生
吸收,这是由于在这些波段中可能发生其它电子态的跃迁。

半导体材料的吸收系数通常在不同波长下进行实验测量,以了解其光学特性。

吸收系数与波长之间的关系是材料特性的重要指标,对
于半导体激光器、光伏电池、光探测器等各种应用具有重要意义。

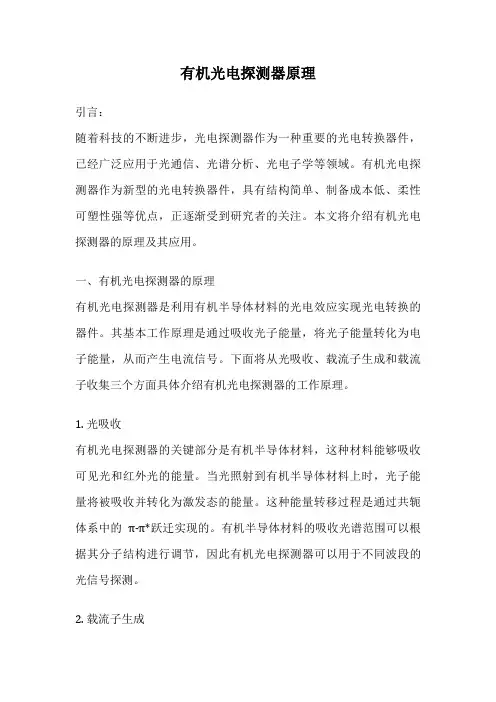

有机光电探测器原理

有机光电探测器原理

有机光电探测器原理引言:随着科技的不断进步,光电探测器作为一种重要的光电转换器件,已经广泛应用于光通信、光谱分析、光电子学等领域。

有机光电探测器作为新型的光电转换器件,具有结构简单、制备成本低、柔性可塑性强等优点,正逐渐受到研究者的关注。

本文将介绍有机光电探测器的原理及其应用。

一、有机光电探测器的原理有机光电探测器是利用有机半导体材料的光电效应实现光电转换的器件。

其基本工作原理是通过吸收光子能量,将光子能量转化为电子能量,从而产生电流信号。

下面将从光吸收、载流子生成和载流子收集三个方面具体介绍有机光电探测器的工作原理。

1. 光吸收有机光电探测器的关键部分是有机半导体材料,这种材料能够吸收可见光和红外光的能量。

当光照射到有机半导体材料上时,光子能量将被吸收并转化为激发态的能量。

这种能量转移过程是通过共轭体系中的π-π*跃迁实现的。

有机半导体材料的吸收光谱范围可以根据其分子结构进行调节,因此有机光电探测器可以用于不同波段的光信号探测。

2. 载流子生成在有机光电探测器中,光吸收后的激发态能量会引起共轭体系中的电子跃迁,从而在材料中产生载流子。

一般来说,有机光电探测器中的载流子主要包括电子和空穴。

在有机半导体材料中,电子和空穴通过激子或极化子的形式存在。

激子是一对电子和空穴在共轭体系中的结合态,具有较长的寿命;而极化子是电子和空穴在共轭体系中的解离态,具有较短的寿命。

有机光电探测器中的载流子生成主要是通过激子的形式实现的。

3. 载流子收集有机光电探测器中的载流子生成后,需要将其有效地收集起来,从而产生电流信号。

为了实现载流子的收集,通常需要在有机半导体材料中添加电极,形成电场。

当电场存在时,载流子将被电场加速,并在电极上产生电流。

有机光电探测器的电极可以是金属电极、导电聚合物电极等。

通过优化电极材料和结构设计,可以提高载流子的收集效率,从而提高光电探测器的灵敏度和响应速度。

二、有机光电探测器的应用有机光电探测器由于其独特的结构和性能,已经在多个领域得到广泛应用。

《半导体光电学》课后习题

《半导体光电学》课后习题

《半导体光电学》课后习题第一章半导体中光子-电子的相互作用思考与习题1、在半导体中有哪几种与光有关的跃迁,利用这些光跃迁可制造出哪些类型的半导体光电子学期间。

2、为什么半导体锗、硅不能用作为半导体激光器的有源介质,面却是常用的光探测器材料?3、用量子力学理论证明直接带隙跃迁与间接带隙跃迁半导体相比其跃迁几率大。

4、什么叫跃迁的K选择定则?它对电子在能带间的跃迁速率产生什么影响?5、影响光跃迁速率的因素有哪些?6、推导伯纳德-杜拉福格条件,并说明其物理意义。

7、比较求电子态密度与光子态密度的方法与步骤的异同点。

8、在半导体中重掺杂对能带结构、电子态密度、带隙、跃迁几率等带来什么影响?9、什么叫俄歇复合?俄歇复合速率与哪些因素有关?为什么在GaInAsP/InP等长波长激光器中,俄歇复合是影响其阀值电流密度、温度稳定性与可靠性的重要原因?10、比较严格k选择定则与其受到松弛情况下增益-电流特性的区别。

11、带尾的存在对半导体有源介质增益特性产生哪些影响?12、证明式(1.7-20)。

13、说明图1.7-5和图1.7-6所依据的假设有何不同?并说明它们各自的局限性。

第二章异质结思考与习题1、什么是半导体异质结?异质结在半导体光电子器件中有哪些作用?2、若异质结由n型(E∅1,χ1,ϕ1)和P型半导体(E∅2,χ2,ϕ2)结构,并有E∅1<E∅2,χ1>χ2,ϕ1<ϕ2,试画出np 能带图。

3、同型异质结的空间电荷区是怎么形成的?它与异质结的空间电荷形成机理有何区别?4、推导出pn 异质结结电容C j 与所加正向偏压的关系,C j 的大小时半导体光电子器件的应用产生什么影响?5、用弗伽定律计算Ga 1−x Al x As 半导体当x=0.4时的晶格常数,并求出GaAs 的晶格失配率。

6、探讨在Si 衬底上生GaAs 异质结的可能性。

7、用Ga 1−x Al x As 半导体作为激射波长为0.78μm 可且光激光器的有源材料,计算其中AlAs 的含量。

半导体中的光吸收

半导体中的光吸收
由于这种吸收光的直接跃迁既符合能量守恒、 又符合动量守恒的规律, 则这种光吸收的效率很高, 使得光吸收系数将随着光子能量的增加而快 速增大, 从而形成陡峭的光吸收谱曲线。这时 吸收系数与光子能量hv 和禁带宽度g 之间的函数关系可以表示为
式中的γ是常数。 当光子能量降低到E g 时, 吸收系数即减小到0, 这 就明确地对应于截止波长。
半导体中的光吸收
One Paragraphs
半导体中的本征吸收和其他光吸收
半导体对光的吸收机制大致可分为: ①本征吸收; ②激子吸收; ③晶格振动吸收; ④杂质吸收; ⑤自由载流子吸收。 参与光吸收跃迁的电子可涉及四种: ①价电子; ②内壳层电子; ③自由电子; ④杂质或缺陷中的束缚电子。
半导体中的光吸收
①本征吸收; ②激子吸收; ③晶格振动吸收; ④杂质吸收; ⑤自由载流子吸收.
参与光吸收跃迁的电子可涉及四种:
①价电子; ②内壳层电子; ③自由电子; ④杂质或缺陷中的束缚电子。
半导体中的光吸收
One Paragraphs
(1)光吸收系数:
半导体吸收光的机理主要有带间跃迁吸收(本征吸收)、载流子吸收、晶格振动吸收 等。吸收光的强弱常常采用描述光在半导体中衰减快慢的参量——吸收系数α来表 示;/若入射光强为I,光进入半导体中的距离为x,则定义:
(2)带间光吸收谱曲线的特点:
One Paragraphs
对于Si和GaAs的带间跃迁的光吸收,测得其吸收 系数a与光子能量hv的关系如图1所示。这种带间 光吸收谱曲线的特点是: ① 吸收系数随光子能量而上升; ② 各种半导体都存在一个吸收光子能量的下限 (或者光吸收长波限——截止波长),并且该能量 下限随着温度的升高而减小(即截止波长增长); ③ GaAs的光吸收谱曲线比Si的陡峭。

光电检测技术复习总结

光电检测技术复习总结

3. 极微弱光信号的探测---光子计数的原理 如图所示:
如上图为光子计数器的原理图,当光子入射到光电探测器上时,倍增管的光阴极释放的电子在 管内电场作用下运动至阳极, 在阳极的负载电阻上出现光电子脉冲, 然后经处理把光信号从噪 声中以数字化的方式提取出来。 弱辐射信号是时间上离散的光子流, 因而检测器输出的是自然 离散化的电信号,采用脉冲放大、脉冲甄别和计数技术可以有效提高弱光探测的灵敏度。
2) 光敏电阻的分类:本征光敏电阻和掺杂光敏电阻; N 型半导体的光敏特性 较好,所以一般使用较多的就是 N 型半导体光敏电阻; 3. 光敏电阻应用电路---用光敏电阻设计一个光控电路组成分析: 如图所示就是一个光控开关的控制电路应用; 在图中, 是从 220V 高压接过来的电路, 所以电路可以分为两个部分, 第一部分: 电阻 R、 二极管 VD、 电容 C 组成的半波整流滤波电路;还有第二部分就是 光敏电阻、继电器 J、开关 组成的控制部分; ② 电路功能分析: 光照弱阻值大继电器 J 无法启动灯路电阻小,电流走灯路 灯亮了; 光照强阻值小电流都流过来了继电器 J 启动工作开关常闭了灯灭了 4. 习题: 4.1 光敏电阻有哪些优点:可靠性好 、体积小、灵敏度高、反应速度快、光谱特 性好 4.4 光敏电阻 R 与 Rl=2KΩ 的负载电阻串联后接于 Ub=12V 的直流电源上,无光 照时负载上的输出电压为 U1=20mv,有光照时负载上的输出电压 U2=2v, 求 (1)光敏电阻的暗电阻和亮电阻值; (2)若光敏电阻的光电导灵敏度 Sg=6*10^-6 s/lx,求光敏电阻所受的照度。 解:
n0
在如图所示的光纤传输示意图中,一束光 以 θ0 入射到端面,折射成θ1, 之后在纤 芯内以ψ1 的角度产生全反射,并且以相同的角度反复全反射向前传输,直至从光纤的 另一端射出,这就是光纤的传光原理; 图中的虚线表示入射角θ0 过大而不能产生全反射, 直接溢出了, 这叫光纤的漏光;

半导体光学

半导体光学

06
半导体光学技术的未来发展趋势与挑战
半导体光学技术的研究前沿及发展方向
研究前沿
• 新型半导体材料:研究具有优异光学性能的新型半导体材料 • 量子光学:研究半导体材料中的量子光学效应和量子信息处理 • 光子集成:研究半导体光子学器件的高集成度和多功能化
发展方向
• 宽带光源:实现宽频响应、高功率、高效率的半导体光源 • 激光雷达:研究基于半导体激光器的激光雷达技术,实现高精度、高灵敏度的距离和速度 测量 • 机器学习与光子学:结合人工智能技术,实现半导体光子学器件的智能化控制和优化
半导体光电子器件的技术进展及发展趋势
发展趋势
• 集成化:将光电子器件与其他光电子器件集成在同一芯片上,降低成本,提高系统性能 • 智能化:通过引入人工智能技术,实现光电子器件的智能化控制和优化 • 多波长、可调谐:通过拓宽光电子器件的波长范围,实现多波长、可调谐的光信号处理
技术进展
• 高灵敏度:通过改进材料结构和工艺,提高光电子器件的灵敏度 • 高速响应:通过优化器件设计和工艺,实现光电子器件的高速响应 • 宽频响应:通过改进材料特性和器件结构,实现光电子器件的宽频响应
半导体激光器的技术进展及发展趋势
技术进展
• 高功率、高效率:通过优化激光器结构和材料,实现高功率、高效率的激光输出 • 窄线宽、单频:通过光栅结构和光纤耦合技术,实现窄线宽、单频的激光输出 • 长寿命、可靠性:通过改进制造工艺和封装技术,提高激光器的寿命和可靠性
发展趋势
• 集成化:将激光器与其他光电子器件集成在同一芯片上,降低成本,提高系统性能 • 智能化:通过引入人工智能技术,实现激光器的智能化控制和优化 • 多波长、可调谐:通过拓宽激光器的波长范围,实现多波长、可调谐的激光输出

新型半导体材料的光陷阱效应与光探测应用研究

新型半导体材料的光陷阱效应与光探测应用研究

新型半导体材料的光陷阱效应与光探测应用研究新型半导体材料的光陷阱效应与光探测应用研究摘要:光陷阱效应是指当光子被吸收后,在材料中形成一种能量局域态,使光子能量不能完全转化为电子能量。

光陷阱效应的研究对于理解和应用新型半导体材料具有重要意义,尤其在光探测应用方面。

本文将通过对光陷阱效应的原理、材料特性以及光探测应用的研究进展进行综述。

一、光陷阱效应的原理光陷阱效应是指当光子被吸收后,在材料中形成一种能量局域态,使光子能量不能完全转化为电子能量。

光陷阱效应的产生与材料中的能带结构有关,当光子能量与材料能带结构之间存在能量差时,光子将被吸收并形成能量局域态。

光陷阱效应的产生可以通过控制材料的能带结构来实现,例如通过掺杂、合金化等方法。

二、新型半导体材料的光陷阱效应研究进展随着半导体材料的发展,越来越多的新型材料被研究用于光陷阱效应的实现。

其中,量子点材料是最常用的材料之一。

量子点材料具有较小的尺寸和能带宽度,可以调控材料的能带结构,从而实现光陷阱效应。

此外,二维材料如石墨烯、二硫化钼等也被广泛研究用于光陷阱效应的实现。

这些材料具有特殊的能带结构和光学性质,可以有效地捕获和储存光子能量。

三、新型半导体材料的光探测应用研究进展光探测是利用半导体材料对光信号的敏感性进行光电转换的过程。

光陷阱效应的研究为新型半导体材料的光探测应用提供了新的思路和方法。

通过在材料中引入光陷阱效应,可以提高光探测器的灵敏度和响应速度。

例如,在量子点光探测器中,利用量子点材料的光陷阱效应可以增强光子的吸收和储存,从而提高光电转换效率。

此外,利用二维材料的光陷阱效应也可以实现高性能的光探测器。

例如,利用石墨烯的光陷阱效应可以实现宽波段的光探测,提高探测器的工作频率和灵敏度。

四、新型半导体材料的光陷阱效应与光探测应用的挑战与展望尽管新型半导体材料的光陷阱效应与光探测应用研究取得了一些进展,但仍面临一些挑战。

首先,新型材料的制备和性能调控技术还不够成熟,需要进一步研究和开发。

光电探测器的基本原理和性能优化

光电探测器的基本原理和性能优化

光电探测器的基本原理和性能优化光电探测器是一种能够将光信号转化为电信号并进行检测的仪器。

它在许多应用领域中都有广泛的运用,如光通信、光纤传输、医学、环保等,因为它具有高灵敏度、低噪声、快速响应等诸多优点。

在本文中,我们将介绍光电探测器的基本原理和性能优化,以帮助读者更好地了解和应用光电探测器。

一、光电探测器的基本原理光电探测器的基本原理是利用半导体材料对光的吸收和电子运动的反应。

当光照射在半导体材料上时,它能够释放能量并导致材料中电子和空穴的激发。

由于半导体的能带结构,电子和空穴在材料中会产生电荷。

这些电荷可以用来产生电流并转化为电信号。

因此,光电探测器的工作原理就是将光信号转化为电信号。

光电探测器的结构通常由光电转换单元和信号处理单元两个部分组成。

光电转换单元一般由半导体材料制成,它用来吸收和转换光信号。

信号处理单元则用来处理电信号并输出测量结果。

二、光电探测器的性能优化光电探测器的性能受到许多因素的影响,如灵敏度、响应速度、噪声等。

为了优化光电探测器的性能,我们需要了解这些因素并采取相应的措施来改善它们。

1. 灵敏度的提高灵敏度是指光电探测器对光信号的响应能力。

光电转换单元的表面积、材料的吸收率、光电载流子的收集率等因素都会影响灵敏度。

为了提高灵敏度,我们可以采用以下措施:(1)增加光电转换单元的表面积。

这可以通过增大光电转换单元的尺寸来实现。

(2)选择合适的材料。

半导体材料的吸收率对灵敏度有重要的影响。

选择absorbsion峰值处在探测器工作波长的半导体材料,可以获得最高的灵敏度。

(3)优化电极设计。

对电极的形状和尺寸进行优化,可以提高光电载流子的收集率。

2. 响应速度的提高响应速度是指光电探测器对光信号的响应时间。

它受到多种因素的影响,如光电载流子的扩散速度、电荷收集效率、电路频率等。

为了提高响应速度,我们可以采用以下措施:(1)优化光电转换单元的几何形状。

将光电转换单元制成宽度较窄的结构,可以缩短光电载流子的扩散距离,进而提高响应速度。

半导体光电探测器原理及优化方法

半导体光电探测器原理及优化方法

半导体光电探测器原理及优化方法半导体光电探测器是一种能够将光信号转化为电信号的器件,广泛应用于光通信、光电子学、光学传感等领域。

本文将介绍半导体光电探测器的工作原理,并探讨其优化方法。

一、原理半导体光电探测器是通过光生或热生成电荷载流子来实现光电转换的。

其工作原理主要涉及以下几个关键过程:1. 光吸收:当光照射到半导体材料上时,光子与原子之间发生相互作用,导致电子能级的跃迁。

这种跃迁可以通过直接带隙吸收或间接带隙吸收来实现。

2. 电荷生成:吸收能量的光子会激发半导体材料内的电子从价带跃迁到导带,形成自由电子和空穴。

这种电子空穴对的形成可以通过光电效应或热激励来实现。

3. 电荷传输:生成的电子和空穴会在半导体内发生迁移,并在外加电场的作用下分别向电极移动。

这种电荷迁移过程可以通过扩散、漂移和电场效应来实现。

4. 电荷收集:最后,电子和空穴会在电极上被收集形成电流信号。

这个过程需要有效的电荷收集区域和电荷收集结构来实现高效的电流转换。

二、优化方法为了提高半导体光电探测器的性能,可以采取以下一些优化方法:1. 材料选择:不同的半导体材料具有不同的带隙结构和光吸收特性。

根据实际需求,选择能够匹配光源波长、具有较高吸收系数和较小吸收损耗的材料,可以提高光电转换效率。

2. 结构设计:优化器件的结构设计能够有效提高电子和空穴的收集效率。

例如,在光电探测器的表面引入光栅结构,可以增加光电子的吸收深度和电子在电极上的收集效率。

3. 探测区域增大:增大探测区域可以提高器件接收光信号的能力。

通过工艺优化,增大活动面积,可以有效提高器件的灵敏度和响应速度。

4. 降低噪声:降低器件的噪声水平对于提高探测器的信噪比非常重要。

采取合适的工艺控制和电路设计,降低暗电流和暗电流噪声,可以有效提高器件的信号检测精度。

5. 温度控制:温度对半导体光电探测器的工作性能影响较大。

保持器件在适宜的温度范围内工作,可以提高器件的稳定性和可靠性。

《光纤传输技术》第二章 光源与光探测器

《光纤传输技术》第二章 光源与光探测器

高速调制时激光器的输出谱线
动态单纵模激光器
为降低光纤色散,希望光源的谱宽尽可 能窄,要求激光器工作在单纵模状态。 在高速调制下仍然可以工作在单纵模的 半导体激光器称为动态单纵模激光器。 实现动态单纵模的方法很多,应用最为 广泛的是分布反馈式激光器。
分布反馈式激光器
结构与F-P激光器不同,不靠解理面形成 的谐振腔工作,而是依赖沿纵向分布的光栅 工作。
P-I特性
存在阈值电流Ith:当注入电流小于Ith时, 自 发 辐 射 发 光 ; 当 注 入 电 流 超 过 Ith 时 , 受激辐射发光;输出功率与注入电流基 本保持线性关系。
对温度很敏感:随着温度的升高,阈值
电流增大,发光功率降低。需进行温度
控制。有
I th
(T
)
I0
exp
T ( T0
)
LD组件内部结构
半导体PN结光源
发光二极管的工作原理:PN结在正向偏 置时,N区的电子及P区的空穴会克服内建 电场的阻挡作用,穿过结区(扩散运动超过 漂移运动),从P区到N区产生净电流。电子 与空穴在扩散运动中产生复合作用,释放 出光能,实现发光。这种发光是一种自发 辐射,所以发出的是荧光。由于这种发光 是正向偏置把电子注入到结区的,又称为 电致发光。
半导体激光器的光谱
半导体激光器的发光谱线较为复杂,会 随着工作条件的变化而发生变化。
当注入电流低于阈值电流时,激光器发 出的是荧光,光谱较宽;当电流增大到 阈值电流时,光谱突然变窄,强度增强 ,出现激光;当注入电流进一步增大, 主模的增益增加,而边模的增益减小, 振荡模式减少,最后会出现单纵模。
温度升高时激光器的发射谱的峰值波长 向长波长方向移动
调制特性——LD模拟调制

光电探测器的工作原理

光电探测器的工作原理

光电探测器的工作原理
光电探测器是一种用于检测光信号的器件,主要基于光电效应。

其工作原理可以归纳为以下几个步骤:
1. 能量吸收:当光束照射到光电探测器上时,光子的能量会被光敏物质(如半导体材料)所吸收。

光敏物质中的电子将吸收光子的能量,从而进入激发状态。

2. 电子释放:光敏物质中激发状态的电子会经过非辐射过程,将能量释放并转化为电子动能。

这些电子会跃迁到导带中,形成带电粒子。

3. 电荷分离:带电粒子在光电探测器内部会被电场分离。

正电荷会被引向正极,而负电荷会被引向负极,从而在探测器内部产生电流。

这个电流的大小与吸收光子的能量和光强有关。

4. 信号放大:产生的微弱电流通过放大电路进行放大,以提高信号的强度和可靠性。

5. 信号处理:经过放大后的电流信号进一步被传递到信号处理电路中,进行滤波、放大、采样等处理。

最终,光电探测器产生的信号可以被转化为可视化的图像、电子信号或其他形式的输出。

总的来说,光电探测器的工作原理是通过光子在光敏物质中的能量吸收、电子释放、电荷分离以及信号放大和处理等步骤来实现对光信号的探测和转化。

不同类型的光电探测器,如光电
二极管、光电倍增管、光电晶体管等,在工作原理上可能有所差异,但都是基于光电效应实现的。

光探测器工作原理

光探测器工作原理

光探测器工作原理
光探测器是一种用于检测光的仪器,通常由光敏元件、光学系统和电信号处理器组成。

其工作原理基于光电效应,即利用光子的能量转化为电子能量。

光敏元件可以是光电二极管(Photodiode)、光电三极管(Phototransistor)或光电阻(Photoresistor)等。

这些元件都
是半导体材料,其能带结构使其能够吸收光子并释放电子。

当光照射在光敏元件上时,光子传递能量给其中的电子,使其跃迁到导带(conduction band),形成光生载流子。

这些光生载
流子通过外部回路流动,最终转化为电流或电压信号。

光敏元件常常配备光学系统,主要用于聚焦光束并将其引导到光敏元件上。

光学系统一般由透镜、光纤等光学元件组成,通过它们可以控制和调节光束的聚散和方向。

透镜可以增大光敏元件所接收到的光束面积,提高光电转换效率;光纤则可以将远距离传输的光束引导到光敏元件附近,以满足特定的应用需求。

电信号处理器是光探测器中的重要组成部分,用于将光敏元件接收到的光信号转化为电信号,以便进行进一步的处理和分析。

处理器可以包括放大器、滤波器、解调器等电路,其主要功能是增强光信号的强度、去除噪声和将光信号转化为可读取的电压或电流信号。

这样,光探测器就可以将光信号转化为可观测和记录的电信号。

总之,光探测器工作原理是基于光电效应,通过光敏元件的光
电转换和电信号处理器的信号放大、滤波等过程,将光信号转化为电信号并进行相应的处理和分析。

它在很多领域中得到广泛应用,包括光通信、光学测量、光电子学等。

半导体光电子学半导体中的光吸收和光

半导体光电子学半导体中的光吸收和光
值;当h<Eg,也可观察到由激子得高激发态引起得吸收,如图7、1-3中得 点线所示。
上述允许得直接带隙跃迁
发生在价带与导带分别为
半导体得s带与p带构成得
材料中。作为对d值大小 得粗略估计,可me= mh= m0,n=4,fif1,则
d 6.7 104 h Eg 1 2 cm1
(7、19)
大家有疑问的,可以询问和交流
可以互相讨论下,但要小声点
2、间接吸收得吸收系数
在图7、1-4所表示得间接带隙跃迁中,两种从初态至终态得跃迁方式 都必将伴随有声子得发射与吸收,在不考虑多声子吸收时,则有
h Eg Es h Eg Es
吸收声子 发射声子
式中Es为声子能量,尽管Es与Eg相比
h Eg Es
(7、1-24)
以横上 波只声就 学是声考子虑、了纵一波种光类学型 声得 子声 、子 横。 波深 光入 学得 声分 子析 各还 自应 得区 贡分献,纵不波同声类学型声得子声、子
能量就是不同得,因而i应该就是各种类型声子所引起得吸收系数之与。
在前面得讨论中,我们只 考虑单声子过程,所作得 i1/2~h关系曲线图如图 7、1-7所示。对应每一 温度得吸收曲线在横轴 (h轴)上得截距分别为 Eg-Es与Eg+Es,即分别对 应于吸收声子与发射声子 得情况。显然在低温下发 射声子就是主要得。
e2 B21 m02 0n 2
h
2j
V
1
exp
j2
1
t
exp
j
kp kc kv
r
u2
r
jkv
u1 r
2
(1、2-25)
当光辐射场与半导体中电子发生共振相互作用时,即满=2=1,则

通工专业-光纤通信技术-第四章-光探测器与光接收机

通工专业-光纤通信技术-第四章-光探测器与光接收机

光纤通信系统对光探测器的要求
(1)灵敏度高:灵敏度高表示探测器把 光功率转变为电流的效率高。在实际的光接 收机中,光纤传来的信号极其微弱,有时只 有1nw左右。为了得到较大的信号电流,人 们希望灵敏度尽可能的高。
(2)响应速度快:指射入光信号后,马上就有 电信号输出;光信号一停,电信号也停止输出, 不要延迟。这样才能重现入射信号。实际上电信 号完全不延迟是不可能的,但是应该限制在一个 范围之内。随着光纤通信系统的传输速率的不断 提高,超高速的传输对光电检测器的响应速度的 要求越来越高,对其制造技术提出了更高的要求。
RC 2.2RT CT (4.6)
式中,CT为电路的总电容,RT为电路的总电阻。
考虑上述三个因素的影响,总的上升时间为
(
2 RC
2 d
2 i
)1/ 2
PIN-PD特性参数(3)噪声
•噪声
噪声直接影响光接收机的灵敏度。
散粒噪声(信号电流和暗电流产生)
暗电流是器件在反偏压0.9UB条件下,没有入射光时 产生的反向电流,与光电二极管的材料和结构有关
I层较厚,几乎占据了整个耗 尽区。绝大部分的入射光在I层 内被吸收并产生大量的电子-空 穴对。在I层两侧是掺杂浓度很 高的P型和N型半导体,P层和 N层很薄,吸收入射光的比例 很小。因而光产生电流中漂移 分量占了主导地位,这就大大 加快了响应速度。另外,可通 过控制耗尽层的宽度w,来改 变器件的响应速度。
4.1 光探测器
4.1.1光电检测原理——PN结的光电效应
光电二极管(PD)把光信号转换为电信号的功能, 是由半导 体PN结的光电效应实现的。
当光照射到光电二极管的光敏面 上时,能量大于或等于带隙能量 Eg的光子将激励价带上的电子吸 收光子的能量而跃迁到导带上 (受激吸收),可以产生自由电 子-空穴对(称为光生载流子)。 在耗尽层,由于内部电场的作用, 电子向N区运动,空穴向P区运动, 形成漂移电流。

四六族半导体

四六族半导体

四六族半导体
四六族半导体是一种重要的电子材料,具有广泛的应用领域。

它的独特性能和特点使得它成为现代科技发展中不可或缺的一部分。

下面将以人类的视角,通过真人叙述的方式来描绘四六族半导体的魅力。

四六族半导体,简称Ⅳ-Ⅵ族半导体,是指周期表中第四族(碳族)和第六族(氧族)元素组成的一类半导体材料。

它们具有独特的电子结构和能带特性,使得它们在电子学、光电子学和光伏领域有着广泛的应用。

我们来看看四六族半导体在电子学领域的应用。

以硅和锗为代表的四六族半导体在集成电路制造中扮演着重要的角色。

它们具有较高的导电性和较低的电阻率,能够有效地传递电子信号,实现电子器件的高速运算和数据处理。

无论是计算机、手机还是其他电子设备,都离不开这些半导体材料的应用。

四六族半导体在光电子学领域的应用也非常广泛。

以硫化镉和硒化锌为代表的四六族半导体具有较大的光吸收系数和较高的光电转换效率,使得它们成为太阳能电池和光探测器的理想材料。

在日常生活中,我们常见的太阳能充电器、光电传感器等产品,都离不开这些材料的应用。

四六族半导体还在光伏领域发挥着重要作用。

以硫化铟和硫化铅为
代表的四六族半导体能够吸收可见光和红外光,将光能转化为电能。

这些材料被广泛应用于光伏电池制造,为可再生能源的开发和利用做出了巨大贡献。

总结起来,四六族半导体作为一种重要的电子材料,具有独特的性能和广泛的应用领域。

它们在电子学、光电子学和光伏领域发挥着重要作用,为现代科技的发展做出了重要贡献。

让我们一起期待四六族半导体在未来的发展中能够创造更多的奇迹,为人类带来更多的便利和进步。

半导体光电探测器PPT课件

半导体光电探测器PPT课件

计量起伏噪声(以起伏噪声电压 n ( t为) 例,噪声电流 i n ( t )类似)
n (t) 0噪声电压平均值的瞬间振幅和相位随时间呈无规则变化
___
2 n
均方值完全确定,表示单位电阻上所消耗的噪声平均功率
___
2 n
—计量噪声电压大小
___
2 n
—起伏噪声电压有效值
____记__为_____V_n2
光电导探测器
光电导探测器(弱辐射下)
设模型为N型材料(P型同此分析)
若光功率P沿x方向均匀入射,光电导材料的吸收系数为
则入射光功率在材料内部沿x方向的变化为
P(x)Pexp(x) (P为x=0处入射功率)
x处光生载流子的浓度设为n(x)
外加电场下,光电子的漂移电流密度光为生载流子的稳产态生率件和下复合率相等
发射的光电子数也总是围绕一个统计平均值做无规则伏。
内光电探测器中,光生载流子的产生和复合的随机性,
通过PN结的载流数总有微小的不规则起伏。
定义:
散粒噪声的均方值
Vn22eG2I0R2f
I 0 —通过探测器的平均电流
In2 2eG2I0f
G—探测器的电流内增益
#
.
22
光电探测器的噪声
低频噪声
来源:目前尚不清楚。
n和p
分别是电子和空穴浓度的增量,即光生载流子
浓度
截止波长
c
1.24 Eg (eV)
(m)
入射光子的能量须不低于本征半导 体的禁带宽度,既存在“红限”
.
# 28
光电导探测器
光电导效应
杂质半导体
光电导率增量
n enn
p enp
(N型) 电子 浓度增量 (P型) 空穴浓度增量
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

h Bh Eg 3 2 d

式中系数B为常数,表示为
52 2 mr f if 2 e 2 2mr B A f if 3 2 3 m0 hf if 3 n ch m0 0
(7.1-11)
52 2 mr f if 2 e 2 2mr B A f if 3 2 3 m0 hf if 3 n ch m0 0
一、直接带隙跃迁引起的光吸收


在§1.2中已提到在直接带隙跃迁吸收中,可以产生允许的和禁戒的跃迁。
1.允许跃迁 在外光场作用下导带电子向价带跃迁的几率为
e 2 h 1 B21 2 V exp j 2 1 t 2 m0 0 n 2j
exp j k p kc k v r u2 r jk v u1 r
(2) 带间光吸收谱曲线的特点:
对于Si和GaAs的带间跃迁的光吸收,测得其吸收 系数a与光子能量hv的关系如图1所示。这种带间光吸 收谱曲线的特点是: ① 吸收系数随光子能量而上升; ② 各种半导体都存在一个吸收光子能量的下限(或 者光吸收长波限——截止波长),并且该能量下限随 着温度的升高而减小(即截止波长增长); ③ GaAs的光吸收谱曲线比Si的陡峭。
但是由于实际半导体能带中能态密度分布函数的 复杂性,而且电子吸收光的跃迁还必须符合量子力学 的跃迁规则——k选择定则,所以就导致半导体光吸收 谱曲线变得很复杂,可能会出现如图1所示的台阶和多 个峰值或谷值。
② 因为价电子要能够从价带跃迁到导带,至少应该吸 收禁带宽度Eg大小的能量,这样才能符合能量守恒规 律,所以就存在一个最小的光吸收能量——光子能量 的下限,该能量下限也就对应于光吸收的长波限—— 截止波长g : 1.24 g ( m) Eg (eV )


(1.2-25)
2



当光辐射场与半导体中电子发生共振相互作用时,即满=2=1, 则上式括号中第一个指数变为1。由式(1.2-25)还可以看到,当满 足 (1.2-26) k p kc kv 0

时,则括号中第二个指数变为1,这时括号中就有非零值。这说明, 只有当半导体中的电子在辐射场作用下满足动量守恒(k选择定则) 所产生的跃迁才有最大的跃迁几率。
为什么半导体的带间光吸收谱曲线具有以上 一些特点呢? ——与半导体的能带结构有关。
(3) 对带间光吸收谱曲线的简单说明:
① 因为半导体的带间光吸收是由于价带电子跃迁到 导带所引起的,则光吸收系数与价带和导带的能态密 度有关。
在价带和导带中的能态密度分布较复杂, 在自由 电子、球形等能面近似下,能态密度与能量是亚抛物 线关系,在价带顶和导带底附近的能态密度一般都很 小,因此,发生在价带顶和导带底附近之间跃迁的吸 收系数也就都很小;随着能量的升高,能态密度增大, 故吸收系数就相应地增大,从而使得吸收谱曲线随光 子能量而上升。


d 6.7 104 h Eg 1 2 cm1
(7.1-9)
二、间接带隙跃迁引起的吸收

1.二阶微扰过程的物理描述 当导带能量最小值与价带能量最大值不对应同一k值,即kmaxkmin时,不 满足动量守恒。但实验上却观察到电子在这两个能量极值之间的跃迁所 引起的光吸收,因而可以判断必定有声子参与了跃迁过程,即必须通过 吸收声子或发射声子才能使电子从初态“O”跃迁至终态“m”。这种间接 带隙跃迁可以有两种方式来完成,如图7.1-4所示,而每种方式又均可 分两步来实现。 即“O”I“m”或“O”I’“m”。(图画得有些倾斜) 对于从始态“O”经中间态(I或I’) 至终态“m”的跃迁来说,每一步 都满足动量守恒但能量不守恒, 然而两步合起来能量却是守恒的。 由测不准关系ΔEΔt~ħ可知,只 要电子在中间态停留的时间足够 短,并不要求每一步都满足能量 守恒,但由于有声子参与这种二 级微扰过程,其跃迁几率要比一 级微扰情况下小得多。
半导体中的光吸收和光探测器
1 半导体中的光吸收理论
2 半导体中的本征吸收和电探测器
半导体中的光吸收和光探测


半导体对光的吸收机构大致可分为: ①本征吸收; ②激子吸收; ③晶格振动吸收; ④杂质吸收; ⑤自由载流子吸收. 参与光吸收跃迁的电子可涉及四种: ①价电子; ②内壳层电子; ③自由电子; ④杂质或缺陷中的束缚电子,
e 2 h 1 B21 2 V exp j 2 1 t m0 0 n 2 2j
r exp j k p kc k v r u2 r jk v u1




2
(1.2-25)
k p kc kv 0 (1.2-26)

由式(1.2-25)和式(1.226)可以看出,当满足动 量守恒时产生允许的直 接带隙跃迁,这时价带 能量的最大值所对应的 波矢k=kmax与导带能量最 小值的波矢k=kmin。均在 布里渊区的原点,即 kmax=kmin=0,如图7.1-2 所示。允许的直接跃迁 有最大的跃迁几率,且 跃迁矩阵元与波矢k基本 无关。
(hv Eg Ep )
a)间接跃迁的实现需要第三者(声子)参与,因此光吸 收效率要低于直接跃迁的光吸收,所以光吸收谱曲线的 上升速度较慢; b)因为声子的参与,最小的光吸收能量并不完全对应于 禁带宽度(多出了一个声子能量Ep),因此光吸收的截 止波长并不像直接带隙半导体的那么明显。不过,由于 声子能量非常小(Ep<0.1 eV),所以最小的光吸收能量 往往比较接近于禁带宽度。
m0为自由电子的质量,其余都是所熟知的符号,只是fif表 示与偶极矩阵元|M|2有 关的振子强度,fif=2|M|2/ħm0, 它通常是数量级为1的因子。
d Ah Eg 1 2
0

h E g h E g
(7.1-7)
e2 2mr 3 2 A f if 2 n ch m0 0
• 间接跃迁带隙的Si:
Si的能带结构是间接跃迁型的,kvmax≠kcmin,价电子 跃迁时,就需要借助于声子的帮助才能达到动量守恒。于 是光吸收的动量守恒规律为:
ke k p 声子动量 K
则光吸收的能量守恒规律为:
光子能量 hv Eg 声子能量 Ep
这时,吸收系数与光子能量hv和禁带宽度Eg之间的 函数关系可以表示为:
1 半导体中的光吸收理论
(1) 光吸收系数:
半导体吸收光的机理主要有带间跃迁吸收(本 征吸收)、载流子吸收、晶格振动吸收等。吸收光的 强弱常常采用描述光在半导体中衰减快慢的参量—— 吸收系数α来表示;若入射光强为I,光进入半导体中 的距离为x,则定义:
1 dI I dx
吸收系数的单位是cm-1。
由于这种吸收光的直接跃迁既符合能量守恒、又符 合动量守恒的规律,则这种光吸收的效率很高,使得光 吸收系数将随着光子能量的增加而快速增大,从而形成 陡峭的光吸收谱曲线。 这时,吸收系数与光子能量hv和禁带宽度Eg之间的 函数关系可以表示为
(hv Eg )
式中的γ是常数。当光子能量降低到Eg时,吸收系数 即减小到0,这就明确地对应于截止波长。
d 6.7 104 h Eg 1 2 cm1

若进一步设(h-Eg)=0.01eV, 则d6.7103cm-1。
2. 禁戒跃迁

在某些材料中(如Ge),价带由单个 原子的s态形成,而导带则由d电子 态形成,跃迁选择定则禁止在k=0处 发生直接带隙跃迁,但却允许在k0 处发生这种跃迁。禁戒跃迁亦表示 于图7.1-2中。并且可以证明。当 k=0时,跃迁几率B12=0,而当k离开 零点时,跃迁几率随k2增加,即正 比于(h-Eg)。因为与直接跃迁相联 系的态密度正比于(h-Eg)1/2,所以 吸收系数的光谱关系可表示为 (7.1-10)
(4)参考曲线:
常见半导体的带间光吸收谱曲线见图2。 IV族半导体属间接跃迁能带结构,它们的光吸收 谱曲线较缓;而III-V族半导体属直接跃迁能带结构,它 们的光吸收谱曲线都很陡峭。 此外,半导体中载流子的光吸收谱曲线一般都位于 带间光吸收谱曲线的截止波长以外。因为载流子光吸收 是在能带内部的各个能级之间跃迁,所以吸收的光子能 量更小,吸收的光波长更长。
(7.1-8)

式(7.1-8)所能适用的范围是有限的,当(h-Eg)的值较大时,吸收系数 随h变化缓慢,d随h上升的曲线斜率与能带的形状有关。而且当(hEg)与激子激活能(关于激子吸收将在§7.2中讨论)可以相比拟时,式 (7.1-7)还应作适当修改。即使h0,此时吸收系数并不为零而趋于一 稳定值;当h<Eg,也可观察到由激子的高激发态引起的吸收,如图 7.1-3中的点线所示。 上述允许的直接带隙跃迁 发生在价带和导带分别为 半导体的s带和p带构成的 材料中。作为对d值大小 的粗略估计,可me= mh= m0, n=4,fif1,则 (7.1-9)

(7.1-11)
式中f’if为在非允许的直接带隙跃迁(禁戒跃迁)情况下的振子强度。因而吸 收系数可表示为
h 4.5 104 f if h Eg 3 2 d

(7.1-12)
f’if是小于1的数,为作粗略估计, f’if=1,2mr=m0,h=1eV, hEg=0.01eV,可得’d=45cm-1,这与容许的直接带隙迁跃相比差103倍。 由式(7.1-9)和式(7.112)所得到的吸收系数 的明显差别似乎可以用 来从实验上来确定上述 这两种跃迁,但实际上 由于激子吸收对吸收曲 线的影响,使得这种比 较难以凑效。
一些用于光电探测器的半导体的禁带宽度、截止 波长和带隙类型,如下表所示。 根据光吸收截止波长的这种关系,即可通过光吸 收谱曲线的测量来确定出半导体的禁带宽度。 由于半导体禁带宽度会随着温度的升高而减小, 所以 g 也将随着温度的升高而增长。
