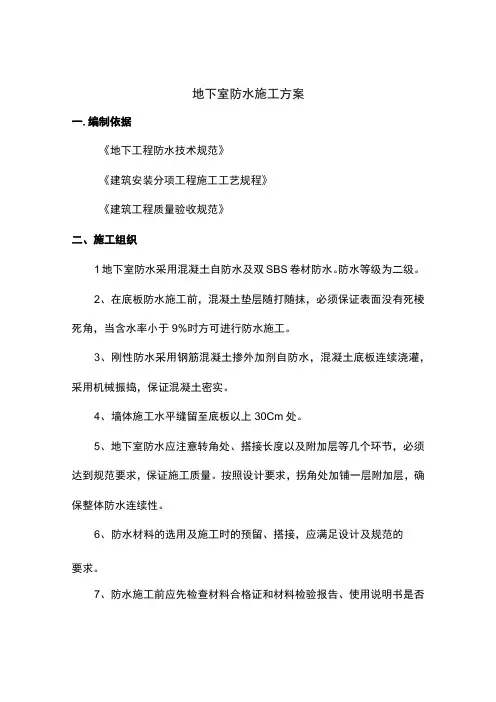

地下室防水施工方案一.编制依据《地下工程防水技术规范》《建筑安装分项工程施工工艺规程》《建筑工程质量验收规范》二、施工组织1地下室防水采用混凝土自防水及双SBS卷材防水。
防水等级为二级。
2、在底板防水施工前,混凝土垫层随打随抹,必须保证表面没有死棱死角,当含水率小于9%时方可进行防水施工。
3、刚性防水采用钢筋混凝土掺外加剂自防水,混凝土底板连续浇灌,采用机械振捣,保证混凝土密实。
4、墙体施工水平缝留至底板以上30Cm处。
5、地下室防水应注意转角处、搭接长度以及附加层等几个环节,必须达到规范要求,保证施工质量。
按照设计要求,拐角处加铺一层附加层,确保整体防水连续性。
6、防水材料的选用及施工时的预留、搭接,应满足设计及规范的要求。
7、防水施工前应先检查材料合格证和材料检验报告、使用说明书是否齐全,同时,应有防伪标志。
进场的材料还应进行复试,复试合格后方可使用。
操作人员必须有上岗证。
三、施工部署1进度安排本工程采用外防水外贴法施工,平面卷材防水层施工工期为3天;第一天:清理基层,涂刷基层处理剂;第二天:铺贴防水卷材;第三天:保护层。
立面卷材防水层施工工期为5天,第一天:拆除根部临时保护墙,清理基层,刷基层处理剂;第三、四、五天:铺贴防水卷材;第五、六天:做保护层。
2、技术准备要熟悉图纸,了解掌握卷材施工工艺,按图纸和项目经理部的施工进度计划,合理安排材料、机具、人员进场施工。
专业分包队伍必须针对技术交底上报本工程防水施工作业计划和质量保证措施。
3、材料准备(1)材料部门对防水材料的《防水产品使用管理备案表》及出厂合格证、监督部门的质量检验报告、使用说明及标志等必要的质量证明文件与供应方提供的防水材料进行符合性检查,并应符合检验。
(2)材料试验,质量部门应依据质量检验评定标准及材料使用说明书对材料的卷重、面积、厚度及外观质量进行检验。
33.2.1外观质量要求a、成卷卷材应卷紧卷齐,端面里进外出不得超过IOmm0b、改性沥青成卷卷材应在(SBS4o C-50o C z APP4o C-60o C)任一温度下展开,在距卷芯IOOOmm长度外不应有IOmm以上的裂纹或粘结。
地下室防水防潮专项施工方案
地下室防水防潮专项施工方案1:1.方案背景地下室防水防潮是地下室装修和建设中非常重要的一项工作。
地下室一旦受潮会导致地面变湿、墙壁发霉等问题,严重影响地下室的使用功能和使用寿命。
为了解决这一问题,我们制定了下述地下室防水防潮专项施工方案。
2.施工材料准备(1)防水涂料:根据地下室结构和使用环境,选择适合的聚合物防水涂料。
(2)防水卷材:选择优质的防水卷材,能够有效防止地下水渗透。
(3)止水带:选择弹性好、具有高抗压性能的止水带,以确保地下室内外的水分不会相互渗透。
3.施工步骤(1)准备工作:清理地下室表面的杂物和尘土,确保施工表面干净平整。
(2)防水处理:先进行地面的防水处理,使用防水涂料或防水卷材进行施工,确保地面不会渗水。
(3)墙面防水:将防水涂料或防水卷材涂刷或铺设在地下室墙面,确保墙面不会受潮。
(4)管道防水:对地下室内的管道进行防水处理,使用防水涂料或防水卷材包裹管道。
(5)接缝处理:在地下室墙面和地面的接缝处施工止水带,确保接缝处不会渗水。
4.质量控制(1)施工过程中,对防水涂料和防水卷材的厚度和涂刷面积进行检查,确保达到设计要求。
(2)对施工完成后的地下室进行水密性和潮湿度测试,确保防水效果良好。
5.安全措施(1)施工过程中要严格遵守安全操作规程,佩戴好安全防护用具。
(2)施工现场要设置明显的警示标识,提醒他人注意安全。
6.附件本文档涉及的附件包括防水涂料和防水卷材的相关资料和技术要求。
7.法律名词及注释(1)聚合物防水涂料:一种具有良好的弹性和抗渗性能的防水材料,常用于地下室防水工程。
(2)防水卷材:一种具有优异的耐渗性能的防水材料,采用卷状供施工使用。
(3)止水带:一种用于在接缝处进行防水处理的带状材料,能够有效防止液体渗透。
2:1.方案背景地下室防水防潮是地下室装修和建设中必不可少的一项工程。
地下室经常受到地下水或雨水的侵入,容易产生水患和霉变等问题。
因此,我们制定了下述地下室防水防潮专项施工方案,以解决这一问题。
地下室防水施工方案(地下室,防水)
地下室防水施工方案(地下室,防水)第一篇:地下室防水施工方案地下室防水施工方案一、工程概况及编制依据1、工程概况:山东中润济南世纪成二期工程(ⅰ、ⅳ区)位于济南市历下区窑头路西首。
ⅰ区和ⅳ区各由两栋办公楼和裙楼组成,办公楼为现浇混凝土框架—核心筒结构,基础为筏板基础,裙楼为现浇混凝土框架结构,基础为独立柱基。
其中ⅰ区主楼地上24层,地下2层;裙楼地上3层,地下2层;ⅳ区主楼地上22层,地下3层,裙楼地下3层。
本工程地下室外墙防水采用js复合防水涂料,厚1mm,防水层位置从外墙基础底到裙房地下室顶或散水底标高,具体位置按设计要求。
2、编制依据:1)《地下防水工程施工及验收规范》(gbj208-83)2)本工程的设计图纸及设计变更;3)山东省《建筑做法说明》l96j002。
编制依据:4)《建筑施工手册》(第四版)二、施工准备:1、材料:js复合防水涂料,有出厂合格证并经复试合格后方可使用。
2、主要工具:电动搅拌器,搅拌桶,小铁桶,橡胶刮板,滚动刷等。
3、作业条件:1)、搭设好施工操作架,地下室外架顶部满铺跳板,并铺一层密目安全网;首层搭设水平防护挑网。
2)、防水基层清理干净,清扫浮灰,基层表面要平整,无起砂、龟裂现象。
在防水层上口部位的外墙上弹好通长水平墨线。
3)、防水基层隐检验收合格。
4)、注意收听天气预报,有雨天气不得施工。
三、施工工艺工艺流程:rarr;rarr;rarr;rarr;rarr;rarr; rarr;1、基层处理:第 1 页先将地下室墙面止水螺杆处的小木块剔除,并将螺栓杆周围剔成喇叭状,深20~30mm,然后用割枪将螺栓杆从根部割除,将栓孔洗刷干净并用1∶2的水泥砂浆(内掺12%膨胀剂)填实,表面分两次压实抹平。
将外墙面上的砂浆、浮灰清理干净,墙面凸出物用磨光机打磨平整,基础面及凸凹不平处用1∶2水泥砂浆补平,然后满刮2遍水泥腻子,阴阳角应做成圆弧角。
外墙面必须干燥,含水率<12%。
地下室防水砼施工方案

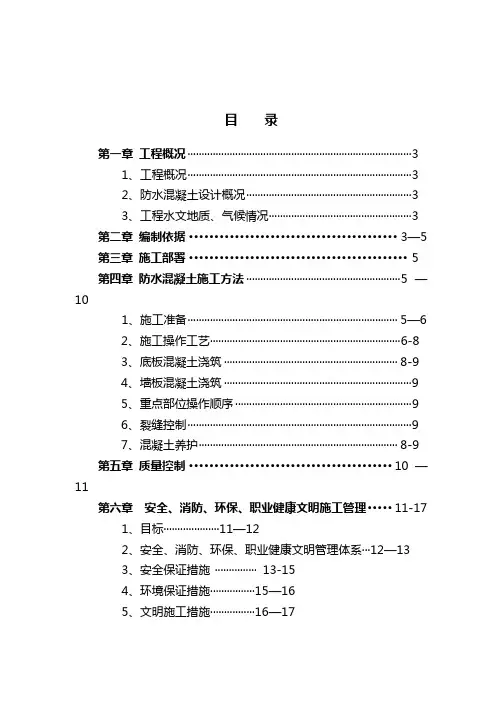

目录第一章工程概况 (3)1、工程概况 (3)2、防水混凝土设计概况 (3)3、工程水文地质、气候情况 (3)第二章编制依据.........................................3—5第三章施工部署. (5)第四章防水混凝土施工方法·······················································5—101、施工准备··········································································· 5—62、施工操作工艺····································································6-83、底板混凝土浇筑······························································ 8-94、墙板混凝土浇筑 (9)5、重点部位操作顺序 (9)6、裂缝控制 (9)7、混凝土养护······································································· 8-9第五章质量控制········································10—11第六章安全、消防、环保、职业健康文明施工管理·····11-171、目标····················11—122、安全、消防、环保、职业健康文明管理体系···12—133、安全保证措施···············13-154、环境保证措施················15—165、文明施工措施················16—17第一章工程概况1、工程概况1。
地下防水工程施工方案范本(二篇)

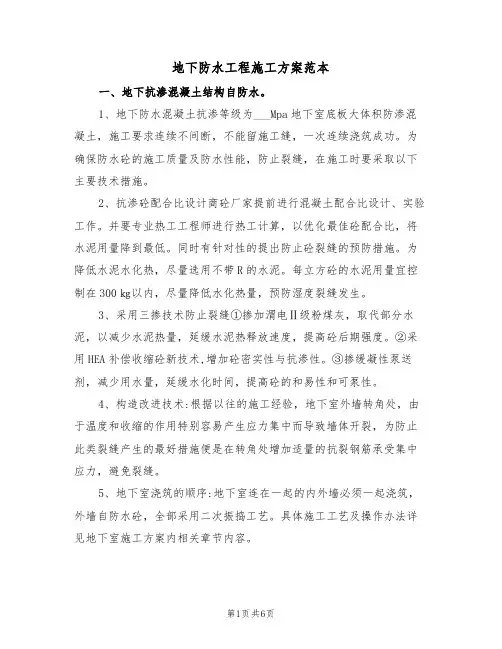

地下防水工程施工方案范本一、地下抗渗混凝土结构自防水。
1、地下防水混凝土抗渗等级为___Mpa地下室底板大体积防渗混凝土,施工要求连续不间断,不能留施工缝,一次连续浇筑成功。
为确保防水砼的施工质量及防水性能,防止裂缝,在施工时要采取以下主要技术措施。
2、抗渗砼配合比设计商砼厂家提前进行混凝土配合比设计、实验工作。
并要专业热工工程师进行热工计算,以优化最佳砼配合比,将水泥用量降到最低。
同时有针对性的提出防止砼裂缝的预防措施。
为降低水泥水化热,尽量选用不带R的水泥。
每立方砼的水泥用量宜控制在300㎏以内,尽量降低水化热量,预防湿度裂缝发生。
3、采用三掺技术防止裂缝①掺加渭电Ⅱ级粉煤灰,取代部分水泥,以减少水泥热量,延缓水泥热释放速度,提高砼后期强度。
②采用HEA补偿收缩砼新技术,增加砼密实性与抗渗性。
③掺缓凝性泵送剂,减少用水量,延缓水化时间,提高砼的和易性和可泵性。
4、构造改进技术:根据以往的施工经验,地下室外墙转角处,由于温度和收缩的作用特别容易产生应力集中而导致墙体开裂,为防止此类裂缝产生的最好措施便是在转角处增加适量的抗裂钢筋承受集中应力,避免裂缝。
5、地下室浇筑的顺序:地下室连在一起的内外墙必须一起浇筑,外墙自防水砼,全部采用二次振捣工艺。
具体施工工艺及操作办法详见地下室施工方案内相关章节内容。
6、外墙面水平施工缝的防水处理。
①墙面水平施工缝加止水条的形式防止渗水。
②新旧砼的接缝处理。
砼浇筑前___小时,施工缝用高压清水冲洗,并多次湿润砼接槎面,使新旧砼有良好的接槎。
7、模板穿墙螺杆的防水处理:本工程所有地下室外墙板,其支模用穿墙螺栓(里外)均双面满焊3㎜厚60___60止水片,并在外侧模上衬厚度20㎜的木块,拆模后取掉木垫块,割去此段螺栓,用防水水泥砂浆封口。
8、管道穿墙部位防水处理穿墙管应在浇筑砼前预埋套管,穿墙管与内墙角,凹凸部位距离应大于250㎜,管于管的间距应大于300㎜当穿墙管线较多时,可采用穿墙盒的封口钢板与墙上预埋角钢焊严,并从钢板上的预留浇筑孔注入改性沥青柔性密封材料或细石砼。
地下室防水施工方案
地下室防水施工方案一、地下室防水施工流程1保护墙砌筑:基础底板结构外侧四周砌240mm厚页岩砖永久性保护墙,保护墙高同板厚。
永久保护墙上端卷材甩头上边用黄泥(或低强度白灰砂浆)砌筑两皮砖做临时保护墙(该处卷材虚铺),避免卷材在同一部位反复弯折而造成断裂,待外墙立面卷材施工时将这两皮砖拆掉,保护墙根部抹灰抹成圆弧,半径为50cm。
2.防水层基面要求平整光滑、无起砂、空鼓、砂眼及凹凸不平现象,确保基层清洁、干燥,基面含水率必须小于9%。
平整度可用2m长直尺检查,最大间隙不大于5mm。
阴角、转角处或有预埋件等处应做成圆弧或八字角。
3.基面检测:先把基面清理干净,检查是否干燥、无明水,或用1m2面积的橡胶板或卷材覆盖基层,2-3小时后基层无水印、橡胶板或卷材无凝结水为合格。
4.材料检查,自粘卷材的包装、外观等必须符合规范和产品说明书要求。
5.因自粘型卷材是在工厂生产时,在其底面涂有一层压敏胶,胶粘剂表面敷有一层隔离纸,施工时只要剥开隔离纸,即可直接铺贴。
6.附加层铺设:阴阳角、后浇带等细部构造部位,其附加层宽度应大于加强部位150mm。
7.卷材铺贴顺序为:先远后近,同一立面,从高向低处开始铺贴。
8.弹线、试铺:在基层上按实际搭接面积弹出粘贴控制线,严格按粘贴控制线试铺及实际粘铺卷材。
根据现场特点,确定弹线密度,以便确保卷材粘贴顺直,不会因累积误差而出现粘贴歪斜、难以纠正的现象。
卷材应先试铺就位,按需要形状正确剪裁后,方可开始实际粘铺。
9.大面积铺贴卷材:大面积粘贴自粘卷材有两种方法,在实际施工中,施工人员可根据现场环境、温度、日照等条件,自行确定粘贴方式,但基本的排气、压实、防皱要求仍然相同。
10.将卷材对准基线全幅铺开,从一头将卷材(连同隔离纸)揭起,沿卷材幅长中线对折,用裁纸刀将隔离纸边轻轻划开,注意不要划伤卷材,将隔离纸从卷材背面小心撕开一小段约500mm长,再两人合力将揭掉了隔离纸的这段卷材,对准基准线粘铺定位。
地下室工程防水施工方案
地下室防水施工方案1。
概况1。
1本工程地下分地下室和半地下室两层,地下室面积m。
半地下室面积m,层高均为4.5米,地下室顶板标高为-3。
30米和—4.450米。
(个别处有降板)-3。
30米顶板按设计要求做二层400g/m2高分子合成防水卷材.再做50厚保护层后回填至室外自然地面。
1.2本工程地下室防水主要为:承台、承台梁砖胎模内侧、桩头及基水坑斜坡,均涂刷水泥基渗透结晶二遍0.8mm厚,平面采用干撒水泥基渗透结晶两遍1Kg/m2,地下室外墙及-3.30米顶板防水采用二层400g/m2高分子合成防水卷材。
2。
原材料要求2。
1进场材料必须有出厂合格证,厂家提供的有资质的检测单位出具的检验报告,同时要有本市材料准用证。
2.2材质必须符合国家有关规定。
2。
3进场材料,必须经复试合格后方可使用。
3.涂刷水泥基渗透结晶防水涂料施工3.1工艺流程基层处理-基层湿润—配制防水涂料—涂刷水泥基渗透结晶防水涂料—检验—养护—验收3。
2基层处理本工程砖胎模内侧、桩头、基水坑斜坡及垫块底部等防水采用水泥基渗透结晶防水涂料,该工艺要求防水基层表面干净、平整,不得有浮浆、粉尘。
3.3基层湿润用水充分湿润处理过的待施工的基面,保持基层得到充分的湿润,但不得有明水。
3。
4配制防水涂料3.4。
1根据产品说明书提供的配合比集中配料,具体技术指标如下:(1)涂层厚度:0.8—1。
2mm。
(2)用量:≥110KG/m2(3)料水比:3:1。
4、严格按照给定的配合比进行配制,机器搅拌或人工搅拌配料时,要掌握好料、水的比例,每次适量,随用随配,配好的料要在20分钟内用完,固结后应废弃,不得再次加水拌合使用。
涂刷水泥基渗透结晶防水涂料涂刷时要求涂刷均匀,尤其是阴阳角处不能有过厚的沉积,防止在过厚处出现开裂.每遍涂刷时应交替改变涂层的涂刷方向,同层涂膜的先后搭茬宽度宜为30~50mm。
涂刷程序应先上而下,顺着一个方向均匀涂刷,先转角,后进行大面积涂刷. 4、按要求涂刷二遍,涂刷厚度0.8mm,下一道施工在第一层涂料初步固化(2-3h)后进行。
地下室防水工程施工方案
地下室防水工程一、地下室刚性自防水工程地下室防水等级为二级,地下室底板按建设单位要求采用0.6mm厚聚乙烯丙纶防水,侧壁及顶板采用外包4mm厚高聚物改性沥青防水卷材防水层加混凝土自防水(抗渗等级为P6)双重防水功能,地下室防水顶板排水坡度1%。
防水混凝土施工缝、穿墙管道预留洞、转角、坑槽、后浇带等部位和变形缝等地下工程细部构造应符合国标图集《地下室防水构造》02J301,并符合《地下室防水工程质量验收规范》GB50208-2002 的有关规定。
地下室采用P6密实钢筋混凝土自防水,要求浇捣密实。
凡管道穿外墙板处须予埋止水套管,管道安装时的防水处理、止水带等做法详见建筑详图。
地下室基础顶面上300mm处、地下室二(三)层顶板上下各300mm处施工缝均加设钢板止水带。
1、地下室防水抗渗等级P6,对于该工程施工,根据施工图纸设计要求,委托商混实验室进行施工配合比试配。
2、施工缝保证界面清理达标外,须按规定预埋钢板止水带,确保施工缝处无渗漏发生。
3、地下室外墙侧面结构模板,将采用止水螺杆进行紧固,防水施工前取出螺栓孔处预埋的木块(50*50*1.5mm),再将露出的螺杆割掉,并用同混凝土强度水泥浆,内掺5%防水剂嵌实,以防止从螺栓周边渗漏发生,Ф12止水螺栓(L=墙厚+400mm)及止水挡片(50*50*3mm钢板)所用材料均一次性摊销。
4、地下室外墙防水则严格按防水工程施工规范规定要求,先进行表面清理,然后做防水层,并保证质量标准。
二、地下室柔性防水工程地下室底板采用0.6mm厚聚乙烯丙纶防水,侧墙、顶板以及底板放大角和相应后浇带及阴阳转角处附加层采用4mm厚SBS改性沥青防水卷材,为保证工程的施工质量,特制定施工方案如下:一、施工准备1、主材:(1)选用4mm厚SBS改性沥青防水卷材(型号SBS I PY PE4 10),该产品应符合GB18242-2008标准要求。
辅助材料:基层处理剂(冷底油)(2)选用0.6mm 厚聚乙烯丙纶防水卷材(型号FS2-PE-100),该产品应符合GB18173.1-2006标准要求。
地下室防水施工方案
地下室防水施工方案(一)防水材料:(二)水泥基防水涂料施工工艺:1主要特点1.1超强的渗透能力,开始时只在混凝土表面或附近部分发生化学反应,经过时间推移,它会向混凝土深处渗透,将混凝土试件表面涂刷两层后,在室外环境下放置6个月后,在显微镜下观察发现渗入混凝土体深20㎝。
在自然条件下不会老化、变质,同时不怕砸、不怕碰。
1.2含有特殊的活性物质对水有亲和力,遇水反应,促使再生成新的晶体。
随着时间的推移,混凝土因振动或其它原因产生新的微隙时,一时有水进入,就会发生反应,产生新的晶体将微隙堵死,有自我修复能力。
1.3湿度、氧化、碳化、紫外线、辐射均对水泥基渗透结晶型防水材料处理的混凝土结构无影响。
防止冻融循环、抑制碱骨料反应,防止化学腐蚀对混凝土结构的破坏,对钢筋起保护作用但对混凝土无破坏膨胀作用。
1.4水泥基渗透结晶型防水材料能在潮湿的混凝土表面上施工,不要求混凝土表面干燥,而是要求混凝土表面必须湿润,但不能有明水。
2工艺原理结合工程实际和市场调研发现水泥基渗透结晶型防水材料是一种无机的灰色粉末状的高效环保型防水材料,其防水原理是水泥基渗透结晶型防水材料中含有特殊的活性物质,对水有一种亲和力,是一种催化剂,也是一种钙的络合物,它的颗粒非常细小,在较低的浓度下(0.01ppm)即可起反应,钙络合物的钙阳离子与混凝土中的阴离子(SiO3- -)结合生成不溶于水的CaSiO3(水泥主要结晶体)沉淀到混凝土的空隙中,分解出钙离子再次进行扩散,在存在有Ca(OH)2形成的高浓度钙离子区,再次发生反应又形成钙的络合物,如此循环反应,不断增生CaSiO3水泥结晶体。
与混凝土相结合成为一个整体。
从而堵塞了水可以通过的缝隙,但毛细管仍能令气体通过。
从而达到永久性的防水、防潮、防腐和保护钢筋,增强混凝土结构强度的效果。
因此本工程选用水泥基渗透结晶型防水材料。
3工艺流程基层处理→调制→第一遍涂刷→养护→第二遍涂刷→养护→检查、验收。
地下室防水施工方案
地下室防水工程施工方案一、防水工程概况:1、地下室底板至侧壁砼均采用防水砼,抗渗等级为S6。
2、侧墙外侧做20厚1:2.水泥砂浆找平层粘贴4MM厚SBS改性沥青防水卷材一层,30MM厚聚苯乙烯泡沫塑料板保护层。
二、防水砼施工:1、施工缝留设:墙体水平施工缝留设高出底板不小于30cm的墙体上,止水带采用遇水膨胀橡胶止水条,水泥钉固定。
沿剪力墙外墙一圈敷设。
2、穿墙管采用柔性防水套管。
3、施工要求:(1)防水砼结构内部设臵的各种钢筋或绑扎铁丝,不得接触模板。
(2)水平施工缝浇筑砼前,应将其表面浮浆和杂物清除。
(3)遇水膨胀止水条应具有缓胀功能,其7d的膨胀率不应大于最终膨胀率的60%。
在施工时,应注意保护,防止破坏止水带。
三、地下室外墙防水卷材施工:1、施工方法SBS沥青卷材采用热熔法施工。
2、防水层施工工艺流程:基层处理涂刷基层处理剂铺贴附加层由下向上热熔铺贴卷材热熔封边 30MM厚聚苯乙烯泡沫塑料板保护层。
3、施工措施1)基层清理:基层应清洁干净,表面无尘土、砂粒等污物,基层表面应平整、光滑、无松动,对于残留的砂浆块或突起物应用铲刀削平,不允许有凹凸不平及起砂现象;2)先作管道、阴阳角、施工缝等细部薄弱环节,阴阳角处基层应抹成圆弧形细部处理。
3)基层应干燥,含水率小于9%为宜,可用高频水分测定计测定,也可用厚为1.5~2.0mm 的1m2橡胶板材覆盖基层表面,放臵2~3h,若覆盖的基层表面无水印,且紧贴基层的橡胶板一侧也无凝结水痕,则可施工防水层。
4)涂刷基层处理剂:在基层表面满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂,涂刷应均匀,不透底。
5)铺贴附加层:管根、阴阳角部位加铺一层卷材。
按规范及设计要求将卷材裁成相应的形状进行铺贴,每边至少铺贴250mm。
6)铺贴卷材:将卷材按铺贴长度进行裁剪,并卷好备用,操作时将卷好的卷材,用Φ30的管穿入卷心,卷材端头比齐开始铺的起点,点燃汽油喷灯,加热基层与卷材交接处,喷灯距加热面保持300 mm左右的距离,往返喷烤、观察,当卷材的沥青刚刚熔化时,手扶管心两端向前缓缓滚动铺设,用力均匀、不窝气,铺设压边宽度应掌握好,两幅卷材长边和短边的搭接宽度不少于100 mm。
地下室防水工程方案(3篇)
第1篇一、工程概述随着城市化进程的加快,地下室工程在建筑领域中的应用越来越广泛。
地下室防水工程是保证地下室结构安全、延长使用寿命、确保使用功能的重要环节。
本方案针对地下室防水工程,从设计、施工、材料选择、质量控制等方面进行详细阐述。
二、工程背景某城市住宅小区地下室,建筑面积为5000平方米,地下2层,主要用于车库和设备间。
地下室周边环境复杂,地下水位较高,地质条件较差。
为确保地下室结构安全和使用功能,特制定本防水工程方案。
三、防水工程设计1. 防水等级根据《地下工程防水技术规范》(GB 50108-2008)的规定,本地下室防水等级为二级。
2. 防水设计原则(1)确保地下室结构安全,防止渗漏;(2)合理选择防水材料,提高防水效果;(3)施工简便,易于维护;(4)经济合理,降低工程成本。
3. 防水设计方案(1)地下室结构自防水1)地下室外墙采用C30防水混凝土,满足抗渗等级P6要求;2)地下室顶板采用C30防水混凝土,满足抗渗等级P6要求;3)地下室底板采用C30防水混凝土,满足抗渗等级P6要求。
(2)外防水层1)外防水层采用合成高分子防水卷材,如SBS防水卷材;2)防水卷材施工采用热熔法,确保搭接质量;3)防水卷材施工前,对基层进行处理,确保基层平整、干净、无油污;4)防水卷材施工时,注意卷材的平整度、无皱褶、无翘边。
(3)内防水层1)内防水层采用JS复合防水涂料,如JS-2防水涂料;2)JS复合防水涂料施工前,对基层进行处理,确保基层平整、干净、无油污;3)JS复合防水涂料施工时,注意涂层均匀、无流淌、无气泡。
(4)排水系统1)地下室排水系统采用重力自流式,排水管道采用PVC-U排水管;2)排水管道设置在地下室底板和侧墙的最低处,确保排水畅通;3)排水管道与集水井连接,集水井采用钢筋混凝土结构,满足抗渗等级P6要求。
四、防水材料选择1. 防水混凝土防水混凝土应选用优质水泥、细砂、中粗砂,配合比按设计要求进行优化,确保混凝土抗渗性能。
地下室混凝土防水(止水)施工方案
地下室混凝土防水(止水)施工方案一、施工前准备在进行地下室混凝土防水施工之前,需要对施工现场进行充分的准备工作,具体包括: 1. 地面清理:清除施工现场上的杂物和积水,确保施工区域干净整洁。
2. 地面处理:对施工区域地面进行处理,确保地面平整、干燥。
3. 基坑检查:检查地下室基坑的结构是否完好,是否存在渗水、渗沙等情况。
4. 施工材料准备:准备好所需的防水材料、施工工具等。
二、施工方法在进行混凝土防水施工时,常用的方法包括: 1. 防水涂料法:采用专用的防水涂料对地下室混凝土进行涂刷,形成一层防水膜,有效防止水分渗透。
2. 卷材防水法:将防水卷材铺设在混凝土表面,通过热风或火焰将卷材与混凝土粘合在一起,形成防水层。
3. 混凝土添加剂法:在混凝土搅拌中添加防水剂,使混凝土本身具有防水功能。
4. 混凝土加固法:对已施工的混凝土进行加固处理,提高其抗渗性能。
三、施工注意事项在进行地下室混凝土防水施工时,需要特别注意以下几个方面: 1. 施工环境:确保施工现场通风良好,避免高温高湿环境下施工。
2. 施工质量:对防水材料的质量要求严格,确保施工质量符合相关标准。
3. 施工工艺:根据实际情况选择合适的施工方法,确保防水效果达到预期要求。
4. 施工周期:合理安排施工周期,避免在雨季等易渗水的时段进行施工。
四、施工验收在混凝土防水施工完成后,需要进行验收,主要包括以下几个方面: 1. 防水层厚度:检查防水层的厚度是否符合设计要求。
2. 防水效果:通过水压试验等方法检查防水效果,确保没有渗水现象。
3. 施工质量:检查施工过程中是否存在漏涂、漏焊等问题,确保施工质量达标。
五、施工总结地下室混凝土防水施工是保障建筑结构安全的重要环节,需要在施工前充分准备,选择合适的施工方法,并严格按照相关标准进行施工。
只有做好每一个细节,才能确保地下室混凝土防水工程的质量和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
翰林•壹号公馆地下室混凝土
防水(止水)措施方案
编制:
审核:
审批:
安徽鲁班建设投资集团有限公司
六安翰林壹号公馆项目部
目录
一、编制依据 (3)
二、工程概况 (3)
三、工程后浇带设置及混凝土止水措施 (3)
四、施工缝及后浇带施工止水措施 (4)
1、底板施工缝方案 (4)
2、外墙(水平)施工缝方案 (4)
3、筏板、顶板、梁、外墙后浇带方案 (5)
4、后浇带的模板施工 (5)
.............. 错误!未定义书签。
5、后浇带混凝土的浇筑及养护 (6)
1、后浇带的处理 (6)
2、后浇带混凝土的浇筑 (6)
3、后浇带的养护 (6)
6、后浇带施工过程中的质量安全保证措施 (6)
1) 后浇带钢筋质量保证措施 (6)
2) 结构主体混凝土施工过程中的后浇带处理方法 (7)
3) 后浇带施工前结构主体的成品半成品保护措施 (7)
五、混凝土防水墙及人防墙止水措施 (7)
1、材料要求 (7)
2、工工艺流程 (8)
3、操作要点 (8)
一、编制依据
1.本工程施工图纸
2.建设工程施工合同
3.混凝土结构工程施工质量验收规范GB 50204-2015
4.地下防水工程施工质量验收规范GB50208-2011
5.国家及地方规定的其它相关验收规范
二、工程概况
翰林壹号人防及非人防地下室建筑面积约89808平方米,地下室分两大块,以长集路为界分南北两区,地下室外墙厚度为350mm,筏板厚度为300mm、250mm(楼栋筏板厚度详见单体楼图纸),地库顶板厚度为300mm。
地下室底板及外墙混凝土及顶板强度等级为C30、抗渗等级为P6。
三、工程后浇带设置及混凝土止水措施
1.本工程后浇带设置种类有主楼周边的沉降缝,地库长度大于50米的温度伸缩缝及大于50米的楼栋设置的膨胀加强带。
后浇带及膨胀加强带混凝土强度等级比同构件混凝土强度等级大一级。
2.结构设计总说明中关于后浇带的说明,后浇带应从基础到顶板沿水平及竖直向贯通留设。
3.地下室底板、外墙、顶板分别后浇带设置宽度800mm,后浇带处钢筋贯通不切断,按节点图纸配筋,收缩后浇带浇筑时间不宜小于2个月,对于沉降后浇带,应等高层建筑主体结构封顶沉降稳定后再浇筑后浇带混凝土。
沉降兼收缩后浇带的浇筑时间应同时符合收缩后浇带和沉降后浇的要求。
4.底板及梁后浇带处留筋采用贯通方式,墙及板在后浇带处留筋采用搭接方式,外露钢筋涂刷水泥浆作防锈保护。
5.对具有防水及密闭功能的墙体,采用带翼环的止水对拉螺栓。
四、施工缝及后浇带施工止水措施
1、底板施工缝方案
本项目施工中地下室底板不设施工缝,参照设计单位留置后浇带做法施工分段。
2、外墙(水平)施工缝方案
本项目在地下室外墙距墙底300mm处留置施工缝,二次浇筑的具有防水功能的风井墙、挡土墙、出屋面的汽车(自行车)坡道侧墙,均须设置,施工缝的节点做法如图:
地下
室剪力墙施工缝(水平)位置及做法详图
3、筏板、顶板、梁、外墙后浇带方案
底板及梁后浇带处留筋采用贯通方式,墙及板在后浇带处留筋采用搭接方式,外露钢筋涂刷水泥浆作防锈保护。
现浇梁后浇带做法
现浇梁后浇带做法
4、后浇带的模板施工
基础底板后浇带
按设计要求,后浇带止水钢板厚3mm,宽度为300,由专业厂家制作后现场焊接,按规范在现场采用搭接焊,接头长度不小于200mm,须满焊。
止水钢板焊接时,开口处面向迎水面。
消防水池及水箱间等特殊部位面向储水间内侧。
后浇带闸槎采用钢丝网片,钢丝网的网眼一般不宜过大,以20目为宜,采用φ14钢筋做龙骨,间距300mm,焊接成定型骨架,将钢丝网片包裹在骨架上,用镀锌铁丝扎紧。
钢筋骨架的加工应依据筏板、顶板、剪力墙的厚度扣除保护层厚度和钢筋直径。
两骨架之间焊接止水钢板。
详见下图。
上层钢丝网片统一采用木方闸槎,施工前先对后浇带处的上层钢筋抄平后,纠正不水平的钢筋,确保上口钢筋保护层一致,将木方用镀锌铁丝固定在钢筋上,同时拉直线校正木方。
后浇带在未封闭前,后浇跨处梁、板模板的支撑不得拆除,并注意留后浇带可能引起的各部分结构的承载力问题与稳定性问题,并采取有效措施确保施工期间结构稳定安全。
在搭设顶支撑系统时后浇带部位单独设计支撑。
以防结构主体变形或受损。
后浇带部位应予以保护,严防落入杂物和损伤。
5、后浇带混凝土的浇筑及养护
1、后浇带的处理
后浇带的砼处理:将模板杂物清除、表面浮渣、松散砼剔除干净,钢筋及止水钢板铁锈和水泥浆清除干净,露出坚实粗糙的面,并冲洗干净,排除积水,用喷雾器喷水48小时使其充分湿润。
2、后浇带混凝土的浇筑
后浇带砼比相应部位梁板砼提高一个强度等级(5MPa),按设计要求掺入水泥用量的12%UEA-H型膨胀剂。
砼的配合比设计应按施工图及相关规范进行。
经设计、监理、建设等单位认可后方能施工。
混凝土要振捣密实,防止漏振,避免过振,采用斜面分层施工,振捣工作从浇筑层的下端开始,逐渐上移,以保证混凝土的质量。
3、后浇带的养护
待混凝土初凝后,用塑料薄膜加一层草袋覆盖,水化热峰值过后,砼温度下降后,可撒薄膜,覆盖草袋并洒水养护,两种养护时间总计不少于14天。
楼板及顶板后浇混凝土强度达到100%并经质检员认可后,方可拆除模板及支撑。
6、后浇带施工过程中的质量安全保证措施
1)后浇带钢筋质量保证措施
后浇带处的钢筋随结构梁板墙钢筋一起绑扎,其施工技术措施与质量保证措施按钢筋工程施工的要求处理。
后浇带钢筋不断开,加筋参照节点施工。
后浇带钢筋绑扎完成后在钢筋表面刷水泥砂浆保护钢筋不生锈。
2)结构主体混凝土施工过程中的后浇带处理方法
在进行结构主体施工时,后浇带部分的模板工程按不设后浇带处理,也就是模板按梁、墙、板正常的构件支模方式来安装。
但顶板支撑要分开搭设。
拆模时不得拆除。
为保证后浇带在混凝土浇筑过程中不被污染和浇筑,在支模和绑扎钢筋时,采用钢丝网片隔离,同时在后浇带模板面上钻孔或墙底设排浆孔。
在主体混凝土浇筑完成后混凝土终凝前后清理后浇带去的混凝土污染物。
3)后浇带施工前结构主体的成品半成品保护措施
在后浇带两侧结构主体拆模的同时,对后浇带两侧的梁板墙结构主体增设支撑钢管,以防结构主体变形或受损。
在后浇带端头(外墙外)、后浇带两侧设集水井和挡水坎,以防止污水流入后浇带。
在结构板面加铺木模板(木模板下铺方木)覆盖后浇带(盖板过后浇带边至少200mm),直至后浇带浇筑施工前清理后浇带时方移除此盖板。
外墙后浇带在主体结构墙拆模后即砌筑砖墙,此墙用作后浇的砖胎模,在此砖墙外侧按地下室外墙防水施工要求进行防水施工。
并在此墙内与地下室外墙间下部设集水井,放置一水泵以便排除后浇带内的积水。
集水井的底侧墙钢筋混凝土按地下室底板施工。
五、混凝土防水墙及人防墙止水措施
1、材料要求
采用Q235B圆钢制作,墙厚≤200mm时,螺栓直径不小12mm,墙厚>200mm时,螺栓直径不小14mm,两端套丝;对拉螺丝外露长度≥350mm;
一次性止水对拉螺栓采用螺栓加锥形塑料垫块方式使螺栓端头留出凹槽,螺栓中部需加焊止水片(钢板止水片规格尺寸60*60*3)。
2、工工艺流程
止水对拉螺栓、塑料垫块安装→安装模板→浇注混凝土→剔除塑料垫块→割除螺栓→钢筋头点油漆→浇水湿润→内外侧1:1水泥砂浆封堵
3、操作要点
锥形塑料垫块加工:锥形塑料垫块一般采用专业厂家制作,其尺寸为直径D=35mm、厚18mm,中间孔洞与对拉螺栓直径相同。
地下室外墙、水箱及人防剪力墙止水对拉螺栓、锥形塑料垫块安装。
安装模板
剔除塑料垫块:剪力墙模板拆除后,即可用电锤堑子将塑料垫块剔除。
混凝土表面处理:对拉螺栓齐根割掉,将孔内清理干净,对外露钢筋头采用毛笔蘸防锈漆点刷,再用聚合物水泥砂浆封堵内外侧螺栓孔凹槽并压实抹光。
