4. 防松标记的涂打方法
2.4 对于空间小无法正常使用 记号笔的部位，要在可视部位 的螺栓或螺母上涂打一红黑点 表示；自检时用黑点，互检时 用红点。
整理课件
4. 防松标记的涂打方法
2.5 管接头（活弯、活接）
在可视部位从活弯基部横跨活接螺母到活弯的另一侧划一条黑线。 在可视部位从活接的一侧横跨活接螺母到活接的另一侧划一条黑线。
整理课件
4. 防松标记的涂打方法
1、技术要求

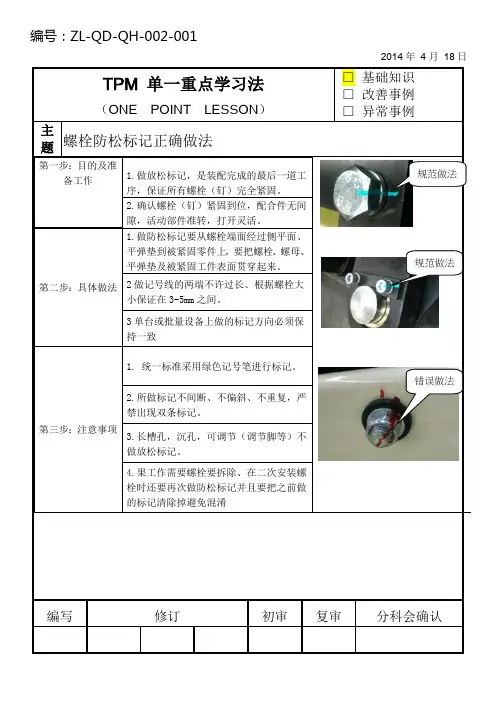

1.1 涂打前确认紧固件已紧固（已达到扭矩要求或弹垫已压平）。 1.2 线条宽度 1.5mm～2mm，在显眼的地方进行标记。 1.3 圆形检查门（盖）防松标记朝向圆心方向。 1.4 其它情况防松标记在同一平面上的朝向，在空间允许的情况下应保持一
致。
防松记号笔

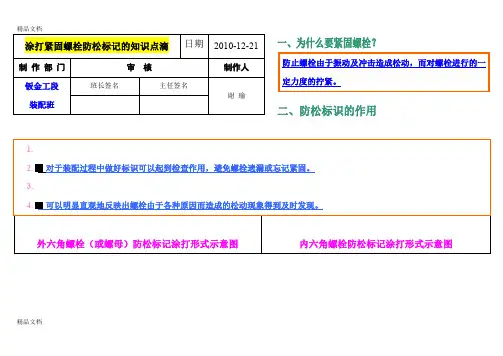

当拧紧螺纹紧固件时，需要向紧固件输入能量，撤去拧 紧力矩后，受螺旋副的自锁作用和螺母、螺栓支承面与 被联接件接触表面上的摩擦力，使螺栓承受拉力，被连 接件承受压力，这就是预紧力。 工作中的螺栓联接，特别是承受交变载荷或振动的螺栓 联接，螺母受松退力矩作用可能导致松动回转。为便于 观察紧固件是否出现松动现象，故需要在螺栓紧固后涂 打防松标记。
紧固件及防松标识培训课件
工艺部
整理课件
1.紧固件概述
紧固件指紧固两个或两个以上零件（或构件）紧 固连接成为一件整体时所采用的一类机械零件的 总称。
紧固件品种规格繁多，性能用途各异，而且标准 化、系列化、通用化的种度也极高。因此通常也 把已有国家标准的一类紧固件称为标准紧固件， 或简称为标准件。
整理课件
整理课件
2.紧固件的种类
5、销
主要供零件定位用，有的也可供零件连接、固定零件、 传递动力或锁定其他紧固件用。
开口销
整理课件
2.紧固件的种类
6、铆钉
由头部和钉杆两部分构成 的一类紧固件，用于紧固 连接两个带通孔的零件 （或构件），使之成为一 件整体。这种连接形式称 为铆钉连接，简称铆接。
整理课件
3. 螺纹类紧固件的防松标记
整理课件
4. 防松标记的涂打方法
2、标记方法 2.1 M5以下(低压电路) 按图示位置标记黑色圆点
螺母紧固
螺栓紧固
螺钉紧固
整理课件
源自文库
4. 防松标记的涂打方法
2.2 M5及M5以上（低压电路），M8以下（结构件）
自检时涂黑线连接，互检时涂打红色圆点。
从螺母端紧固的，在可视部位黑线从固定件的表面打到螺母的侧面，红点在黑线 相邻螺母的可视部位涂打；
整理课件
4. 防松标记的涂打方法
2.6 沉头螺钉 在可视部位按垂直方向打红黑两条防松标记。
红色标记线 黑色标记线
整理课件
4. 防松标记的涂打方法
2.7 从螺母端紧固的防松标记长度要求
对于露出螺纹长度为5mm以内的，防松标记必须涂满整个螺纹。 对于露出螺纹长度大于5mm的，防松标记长度在5~15mm范围内。
2.紧固件的种类
我公司常用的紧固件一般包括： 螺钉、螺栓、螺母等螺纹紧固件； 垫圈、铆钉、销等非螺纹紧固件。
整理课件
2.紧固件的种类
1、螺栓
由头部和螺杆（带有外螺 纹的圆柱体）两部分组成 的一类紧固件，头部一般 为方形。螺栓与螺母配合， 用于紧固连接两个带有通 孔的零件，这种连接形式 称为螺栓连接。
整理课件
谢谢！
工艺部
整理课件
