CAD调整图像和图纸大小的方法
CAD调整图像和图纸大小的方法CAD（计算机辅助设计）是一种广泛应用于工程领域的设计软件，它可以帮助设计师在电脑上进行图纸设计和编辑。
在CAD中，调整图像和图纸大小是一个非常基本且实用的技能。
本文将介绍如何使用CAD软件来调整图像和图纸的大小。
首先，打开CAD软件并导入你想要调整大小的图像或图纸。
通常，你可以通过“文件”菜单中的“导入”选项，选择所需的文件并将其导入到CAD中。
一旦导入图像或图纸，你可以使用CAD软件提供的工具来调整其大小。
下面是常用的几种方法：1. 缩放工具：CAD通常提供了一个缩放功能，你可以使用这个工具来调整整份图纸的大小。
在CAD软件的工具栏中，找到并选择“缩放”工具。
然后，在图纸中选择一个基准点，这个点将作为调整大小的基准。
接下来，选择一个参考长度或比例，输入你想要调整的大小，然后按下回车键即可完成调整。
2. 拉伸工具：如果你只需要调整图纸中的一部分，而不是整份图纸的大小，那么你可以使用拉伸工具。
在CAD软件的工具栏中，找到并选择“拉伸”工具。
然后，选择你想要调整大小的图形或实体，并根据需要拉伸或缩小它们的大小。
这种方法更为灵活，可以根据具体需求来调整图纸的大小。
3. 变焦工具：CAD软件通常还提供了变焦功能，你可以使用这个工具来放大或缩小整个CAD画面。
找到并选择“变焦”工具，然后按住鼠标左键并拖动以放大或缩小画面。
该方法适用于需要在图纸上进行更详细绘制或查看细节的情况。
4. 尺寸设置：在CAD软件的选项中，你还可以设置图像或图纸的大小。
在菜单栏中选择“格式”或“选项”选项，然后找到“尺寸”设置。
在这里，你可以按照需要调整图像或图纸的单位、比例和大小等参数。
综上所述，调整图像和图纸大小是CAD软件中非常基础且常用的操作之一。
通过使用缩放、拉伸、变焦和尺寸设置等工具，设计师可以轻松地调整图像和图纸的大小，以满足特定的设计需求。
同学们只需要掌握这些简单的操作技巧，就能够在CAD软件中灵活地调整图像和图纸的大小，为自己的设计工作带来更多可能性。
cad标准尺寸设置
cad标准尺寸设置CAD标准尺寸设置。
在CAD设计中，标准尺寸的设置是非常重要的，它直接关系到设计图纸的准确性和规范性。
因此，我们需要在CAD软件中进行标准尺寸的设置，以确保设计的准确性和规范性。
首先，我们需要了解CAD软件中的标准尺寸设置功能。
在CAD软件中，通常有一个“标准尺寸设置”或“尺寸标准”等功能按钮，我们可以通过这个功能来设置标准尺寸。
在设置标准尺寸之前，我们需要明确设计图纸的相关要求，比如图纸的比例尺、尺寸精度要求等。
其次，我们需要根据设计图纸的要求进行标准尺寸的设置。
在CAD软件中，我们可以通过指定尺寸的方式来进行设置，比如直接输入尺寸数值，或者通过绘图工具来进行标准尺寸的设置。
在设置标准尺寸时，我们需要注意尺寸的单位和精度，确保尺寸的准确性和规范性。
另外，我们还可以通过CAD软件中的标准尺寸库来进行设置。
标准尺寸库中通常包含了各种常用的标准尺寸，我们可以直接从库中选择合适的标准尺寸进行设置，这样可以节省时间并确保标准尺寸的准确性。
在进行标准尺寸设置时，我们还需要考虑到设计图纸的比例尺。
比如在绘制建筑图纸时，通常会使用1:100或1:50的比例尺，而在绘制机械图纸时，通常会使用1:1的比例尺。
因此，在设置标准尺寸时，我们需要根据比例尺来进行相应的尺寸设置，确保设计图纸的比例和尺寸的准确性。
总的来说，CAD标准尺寸的设置是非常重要的，它直接关系到设计图纸的准确性和规范性。
在进行标准尺寸设置时，我们需要根据设计图纸的要求进行设置，确保尺寸的准确性和规范性。
通过合理的标准尺寸设置，可以提高设计效率，减少错误率，确保设计图纸的质量和可靠性。
因此，我们在CAD设计中需要重视标准尺寸的设置，不断提升自己的标准尺寸设置技能，为设计工作提供更加可靠的支持。
cad怎么设置a4图纸尺寸
cad怎么设置a4图纸尺寸
我们在打印时基本都是用A4的图纸尺寸打印，下面店铺把方法都教给大家，一起来学习吧。
cad设置a4图纸尺寸的方法：
1、打开一份CAD的图纸，在菜单栏的选择文件。
如图
2、在文件的下拉菜单里选择页面设置管理器。
3、然后就会弹出页面设置管理器的对话框。
4、并在页面设置管理里选新建，弹出新建的页面来，设置1，点击确定。
5、进入页面设置-模型页面。
6、在之前先设置打印机，在打印机/绘图仪，在下拉里选一下，电脑能够连接到的打印设备。
7、最后是图纸尺寸设置，打印区域设置，打印依偏移设置，打印比例设置，打印样式，着色视口选项，打印的选项，图形方向，横向或者竖向，设置完成后点确定，这个页面设置管理器的设置1就完成了，以后再打印直接点设置1就可以。
cad机械制图标准设置
cad机械制图标准设置在进行CAD机械制图时，标准设置是非常重要的，它能够保证图纸的准确性、规范性和统一性。
合理的标准设置可以提高制图效率，减少错误和重复劳动，提高工作质量。
因此，本文将就CAD机械制图标准设置进行详细介绍。
首先，我们需要设置图纸的尺寸和比例。
在CAD软件中，我们可以通过选择标准的图纸尺寸或者自定义尺寸来进行设置。
通常情况下，A4、A3、A2等是常用的图纸尺寸，根据实际需要选择合适的尺寸。
在设置比例时，一般选择1:1，即实际尺寸和图纸尺寸一致，但在特殊情况下也可以选择其他比例。
其次，图纸的边框和标题栏也是需要设置的重要内容。
边框的设置可以通过CAD软件中的绘图工具进行，一般情况下边框的线型为实线，线宽为0.5mm，颜色为黑色。
标题栏包括图名、图号、版本号、日期等信息，需要根据公司或项目的要求进行设置，保证信息的完整和准确。
在进行CAD机械制图时，图层的设置也是非常重要的。
合理的图层设置可以使制图过程更加清晰和规范。
一般情况下，我们可以设置图层为图纸层、尺寸标注层、实体图层、辅助线层等，根据需要进行切换和调整。
在设置图层属性时，需要注意线型、线宽、颜色等参数的设置，保证图纸的清晰和美观。
此外，尺寸标注和注释也是CAD机械制图中不可或缺的部分。
在进行尺寸标注时，需要选择合适的标注样式和尺寸标准，保证尺寸的准确性和清晰度。
注释包括图纸说明、制图人员、审核人员等信息，需要根据实际情况进行设置，保证图纸信息的完整和规范。
最后，我们需要进行打印设置，保证图纸的输出质量。
在进行打印设置时，需要选择合适的打印机和纸张，调整打印比例和布局，保证图纸的完整和清晰。
此外，打印时也需要注意打印参数的设置，包括线型、线宽、颜色等，保证打印效果符合要求。
总之，CAD机械制图标准设置是非常重要的，它直接关系到图纸的质量和准确性。
合理的标准设置可以提高制图效率，减少错误和重复劳动，提高工作质量。
因此，我们在进行CAD机械制图时，需要认真对待标准设置，保证图纸的规范和统一，提高工作效率和质量。

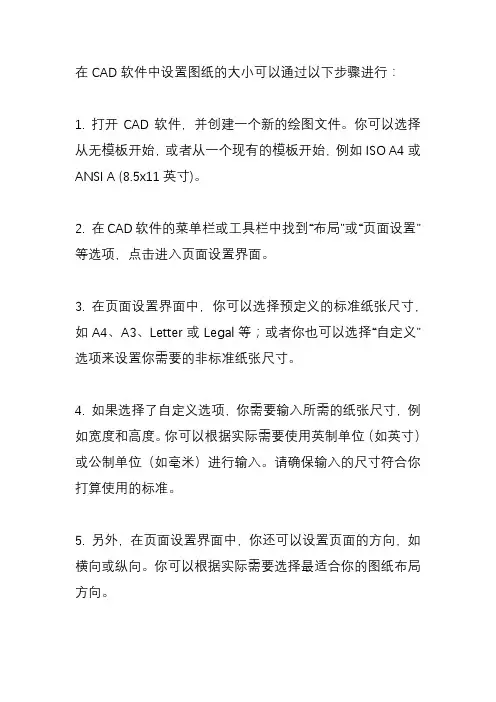

CAD怎么设置图纸大小
在CAD软件中设置图纸的大小可以通过以下步骤进行：
1. 打开CAD软件，并创建一个新的绘图文件。
你可以选择从无模板开始，或者从一个现有的模板开始，例如ISO A4或ANSI A (8.5x11英寸)。
2. 在CAD软件的菜单栏或工具栏中找到“布局”或“页面设置”等选项，点击进入页面设置界面。
3. 在页面设置界面中，你可以选择预定义的标准纸张尺寸，如A4、A3、Letter或Legal等；或者你也可以选择“自定义”选项来设置你需要的非标准纸张尺寸。
4. 如果选择了自定义选项，你需要输入所需的纸张尺寸，例如宽度和高度。
你可以根据实际需要使用英制单位（如英寸）或公制单位（如毫米）进行输入。
请确保输入的尺寸符合你打算使用的标准。
5. 另外，在页面设置界面中，你还可以设置页面的方向，如横向或纵向。
你可以根据实际需要选择最适合你的图纸布局方向。
6. 在完成页面设置后，你可以点击“确定”或“应用”按钮，以将设置应用到你的CAD图纸中。
请注意，不同的CAD软件版本和界面设计可能会有所不同。
我提供的步骤是一般操作，但具体的操作步骤可能会因软件版本和设置界面的不同而有所差异。
如果你在使用特定的CAD软件时遇到问题，请查阅该软件的官方文档或在线帮助资源，以获取更具体的说明和操作指导。

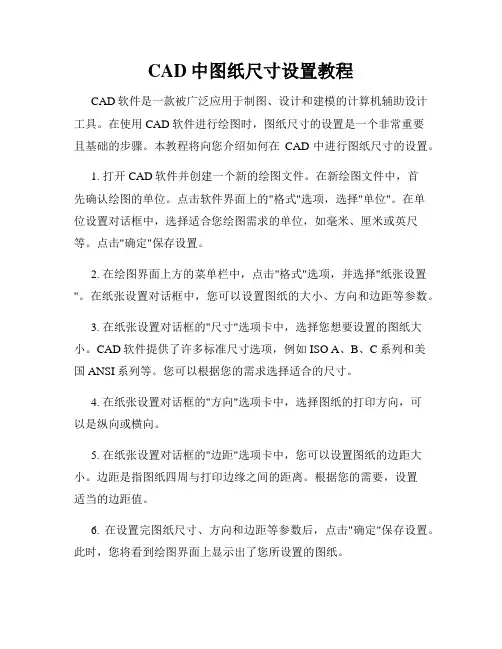

CAD中图纸尺寸设置教程
CAD中图纸尺寸设置教程CAD软件是一款被广泛应用于制图、设计和建模的计算机辅助设计工具。
在使用CAD软件进行绘图时，图纸尺寸的设置是一个非常重要且基础的步骤。
本教程将向您介绍如何在CAD中进行图纸尺寸的设置。
1. 打开CAD软件并创建一个新的绘图文件。
在新绘图文件中，首先确认绘图的单位。
点击软件界面上的"格式"选项，选择"单位"。
在单位设置对话框中，选择适合您绘图需求的单位，如毫米、厘米或英尺等。
点击"确定"保存设置。
2. 在绘图界面上方的菜单栏中，点击"格式"选项，并选择"纸张设置"。
在纸张设置对话框中，您可以设置图纸的大小、方向和边距等参数。
3. 在纸张设置对话框的"尺寸"选项卡中，选择您想要设置的图纸大小。
CAD软件提供了许多标准尺寸选项，例如ISO A、B、C系列和美国ANSI系列等。
您可以根据您的需求选择适合的尺寸。
4. 在纸张设置对话框的"方向"选项卡中，选择图纸的打印方向，可以是纵向或横向。
5. 在纸张设置对话框的"边距"选项卡中，您可以设置图纸的边距大小。
边距是指图纸四周与打印边缘之间的距离。
根据您的需要，设置适当的边距值。
6. 在设置完图纸尺寸、方向和边距等参数后，点击"确定"保存设置。
此时，您将看到绘图界面上显示出了您所设置的图纸。
7. 接下来，您可以开始绘制您的图纸。
在绘图过程中，可以选择绘制线段、图形、文字等元素，根据需要进行缩放、平移和旋转等操作。
8. 在绘制图纸完成后，如果需要打印出来，可以点击软件界面上的"打印"选项，进入打印设置界面。
在打印设置界面中，您可以选择打印机设置和打印范围等参数。
确认无误后，点击"打印"按钮即可完成打印。
总结：通过上述步骤，您可以在CAD软件中轻松地设置图纸尺寸。
CAD中图纸比例的选择和调整
CAD中图纸比例的选择和调整在使用CAD软件进行绘图时，正确选择和调整图纸比例是非常重要的。
图纸比例决定了绘图的大小和尺寸，直接影响到设计图的准确性和可读性。
本文将介绍一些关于CAD图纸比例的选择和调整的技巧，帮助读者更好地应用CAD软件进行绘图工作。
首先，选择合适的图纸比例非常关键。
常见的图纸比例包括1:1、1:2、1:5、1:10等。
1:1比例表示绘图的大小与实际物体的大小一致，适用于较小的图纸，如建筑平面布置图；而1:2、1:5、1:10等比例表示绘图的大小是实际物体大小的几分之一或几十分之一，适用于较大的图纸，如建筑外观图、机械零件图等。
在选择比例时，需要根据绘图的具体要求和画纸大小进行综合考虑，确保绘图既能显示出细节，又不至于过于拥挤或浪费纸张。
其次，对于已经绘制好的图纸，如果需要调整比例，可以采用缩放的方式。
在CAD软件中，通常可以通过选择“缩放”功能进行图纸的整体缩放或放大。
调整图纸比例时，需要先选择所有要缩放的元素，然后选择“缩放”功能并指定缩放的基准点。
在缩放的过程中，可以选择固定比例缩放，也可以自定义比例缩放。
固定比例缩放是指按照一定比例进行等比例缩放，如1:2、2:1等；自定义比例缩放是指根据实际需求，输入自定义的缩放比例进行缩放操作。
在进行缩放操作时，需要注意保持图形的比例和准确度，避免出现变形或失真的情况。
此外，在绘制图纸时，还可以通过设置画纸的尺寸和比例来控制绘图的大小和布局。
在CAD软件中，通常可以通过选择“页面设置”或“打印设置”等功能进行画纸的尺寸和比例设置。
在设置画纸尺寸时，可以选择常用的标准尺寸，如A0、A1、A2、A3、A4等，也可以选择自定义尺寸。
在设置画纸比例时，可以根据绘图的具体要求选择合适的比例，同时还可以调整打印区域的大小和位置，确保绘图在打印时能够完整地显示在纸张上。
最后，对于需要进行比例转换的图纸，可以通过调整图纸的尺寸和缩放比例来实现。
比如，如果需将一个1:100的图纸转换为1:50的比例，可以选择先将图纸缩放为1:200的比例，然后再将其放大为1:50的比例。
为CAD绘图设置精确图纸大小和缩放的方法
为CAD绘图设置精确图纸大小和缩放的方法在使用CAD软件进行绘图设计时，精确的图纸大小和缩放是非常重要的。
合理设置图纸大小可以确保打印或输出的图纸保持正确的比例，而正确的缩放则能够使图纸的细节更加清晰可见。
下面将介绍几种在CAD软件中设置精确图纸大小和缩放的方法。
1. 设置图纸比例在开始绘制图纸之前，首先需要设置图纸的比例。
一般来说，图纸的比例以百分数表示，例如1:50表示实际尺寸与图纸上绘制的尺寸之间的比例为50分之1。
在CAD软件中，可以通过以下步骤设置图纸的比例：a) 打开CAD软件并创建新的绘图文件。
b) 在绘图区域内选择“格式”菜单中的“单位”选项。
c) 在“单位”选项中，选择合适的单位（例如毫米、厘米、英寸等）。
d) 在“单位”选项下方的“比例”框中输入所需的比例，例如1:50。
e) 点击“确定”按钮保存设置。
2. 设置图纸尺寸除了图纸比例，还需要设置图纸的实际尺寸。
在CAD软件中，可以通过以下步骤设置图纸的尺寸：a) 打开CAD软件并创建新的绘图文件。
b) 在绘图区域内选择“格式”菜单中的“图纸设置”选项。
c) 在“图纸设置”对话框中，选择合适的图纸尺寸，例如A4、A3、Letter等。
d) 如果需要，可以在“自定义大小”选项中输入所需的图纸尺寸。
e) 点击“确定”按钮保存设置。
3. 缩放图纸在CAD软件中，经常需要对图纸进行缩放操作，以便更好地展示图纸的细节。
下面是几种常用的缩放图纸的方法：a) 使用缩放命令：在CAD软件中，可以使用缩放命令对图纸进行缩放操作。
只需输入“Z”命令，然后选择合适的缩放比例即可。
例如，输入“Z”命令后选择“0.5”表示将图纸缩小到原来的一半大小。
b) 使用滚轮缩放：在CAD软件中，可以利用鼠标滚轮进行图纸的放大和缩小操作。
只需在绘图区域内进行鼠标滚轮的上下滚动即可实现缩放。
4. 打印图纸最后，当图纸绘制完成后，我们需要打印或输出图纸。
在CAD软件中，可以通过以下步骤打印图纸：a) 选择“文件”菜单中的“打印”选项。
cad图纸尺寸比例设置
cad图纸尺寸比例设置CAD图纸尺寸比例设置尺寸比例设置对于CAD图纸的准确性和一致性非常重要。
在CAD设计中，尺寸比例设置决定了图纸中各个元素之间的相对大小关系，确保了设计的正确性和可读性。
本文将介绍CAD图纸尺寸比例设置的基本原理、常用比例和设置方法，帮助您在CAD设计中完美地设置尺寸比例。
一、尺寸比例设置的基本原理在CAD设计中，尺寸比例是指图纸中各个元素的相对大小关系。
通常情况下，图纸的比例以“1：X”或“X：1”来表示，其中X代表图纸上的实际长度与图纸上表示的长度之间的比例关系。
例如，如果图纸的比例为“1：50”，意味着图纸上的1单位长度（例如1厘米）相当于实际尺寸的50单位长度（例如50厘米）。
这样的设置可以使得图纸上的设计更加易读和准确地反映实际尺寸。
二、常用比例在CAD设计中，有一些常用的尺寸比例被广泛应用于不同的设计任务。
以下是一些常见的比例及其适用范围：1. 1：1比例（原始比例）1：1比例是指图纸上的长度与实际长度完全相等。
这种比例适用于需要准确表达实际尺寸的设计，例如建筑平面图、机械设计图等。
2. 1：20或1：50比例（小比例）小比例适用于需要在有限的空间内绘制较大场景的设计，例如城市规划图和综合布线图等。
这些设计通常需要将大范围的区域缩小到较小的图纸上，以便于查看和标注。
3. 1：5或1：10比例（大比例）大比例适用于需要详细展示细节的设计，例如家具设计图和零件图等。
这些设计通常需要放大细节，以便于清晰地表达各个部分的尺寸和构造。
除了以上常见的比例外，根据实际需求，您还可以根据自己的需要选择其他合适的比例。
三、尺寸比例设置方法在CAD软件中，设置尺寸比例通常可以通过以下步骤完成：1. 打开CAD软件并选择新建文档。
2. 在新建文档中，选择“格式”或“绘图设置”选项，进入图纸设置界面。
3. 在图纸设置界面中，找到“比例”或“缩放”选项。
根据需要，选择适当的比例设置，例如“1：50”或“1：6”。
CAD2006绘图环境设置-精选文档
一、 设置绘图界限
绘图界限就是模型空间界限，指用户自己设定的绘图工作区的大小。是以坐 标形式表示，以绘图单位来度量。图形界限是在X、Y二维平面上设置的一个矩 形绘图区域，它是通过指定矩形区域的左下角点和右上角点来定义的，一般要 大于或等于实体（即用1︰1绘出的整图）的绝对尺寸。 启动【图形界限】设置命令的方法有： 下拉菜单：【格式】→【图形界限】 命令行：limits
五、数据输入的方法
在AutoCAD中，通常有三种数据输入方法：鼠标拾取法、命令窗口 输入法和动态输入法。
1、AutoCAD2019坐标系简介
WCS坐标为笛卡儿坐标，即X轴为水平方向，向右为正；Y轴为 竖直方向，向上为正，Z轴垂直于XY平面，指向读者方向为正。
坐标系图标 WCS总存在于每一个设计图形中，是唯一且不可改动的，其他任何坐 标系可以相对它来建立。AutoCAD将WCS以外的任何坐标系通称为用户坐 标系UCS（User Coordinate System），它可以通过执行UCS命令对WCS 进行平移或者旋转等操作来创建。
三角形的绘制
例：按照如下程序操作，绘制如图所示的五角星。
命令: _line 指定第一点: 200,100 // 输入A点的绝对直角坐标值 指定下一点或 [放弃(U)]: 100<0 // 输入B点的相对极坐标值 指定下一点或 [放弃(U)]: -100<36 // 输入C点的相对极坐标值 指定下一点或 [闭合(C)/放弃(U)]: 100<72 // 输入D点的相对极坐标值 指定下一点或 [闭合(C)/放弃(U)]: -100<108 // 输入E点的相对极坐标值 指定下一点或 [闭合(C)/放弃(U)]: C // 闭合到A点
【方向控制】对话框中有四种标准方位的复选框可供用户选择，也可选择 【其它】复选框，输入任意角度作为基准角度。通常选择系统默认方向【东】 为基准角度，即以屏幕上X轴的正向作为角度测量的起始方向。
CAD图纸比例尺与单位设置细节讲解
CAD图纸比例尺与单位设置细节讲解在使用CAD软件绘制图纸时，正确设置图纸比例尺和单位是非常重要的。
这项设置不仅会影响到绘制图纸的精确度，还会直接关系到后续工作的准确性。
因此，本文将详细讲解CAD图纸比例尺与单位设置的细节。
首先，我们来讲解图纸比例尺的设置。
在CAD软件中，比例尺用于将实际尺寸转换为图纸上的相对尺寸。
比例尺可以表达为一个分数或一个比例比。
例如，1:100或1/100都是常见的比例尺表示方式。
在绘制图纸前，我们需要先确定绘图所需的比例尺。
一般来说，比例尺的选择应根据图纸的内容和显示要求而定。
比如，对于建筑平面图，通常选择较大的比例尺如1:100；而对于设备布置图，可以选择较小的比例尺如1:500。
在CAD软件中，设置图纸比例尺的方法有多种。
常见的方法是通过绘图比例尺命令（SCALE）进行设置。
具体操作如下：1. 打开CAD软件并创建新的绘图文件。
2. 在命令行中输入SCALE并按下回车键。
3. 在弹出的对话框中，选择比例尺的类型。
这里我们选择“命名比例尺”。
4. 在“比例尺”栏中输入所需的比例尺。
例如，输入1:100。
5. 点击确定，完成比例尺设置。
需要注意的是，在设置比例尺时，要根据绘图的实际要求选择合适的显示比例。
设置过大或过小的比例尺都会影响图纸的可读性和绘制精度。
接下来，让我们来讲解图纸单位的设置。
单位是指在CAD软件中表示长度、角度等物理量的度量单位。
不同的绘图要求可能需要使用不同的单位，因此在绘图之前正确设置单位非常重要。
CAD软件一般提供了各种单位选择，如毫米、厘米、米、英尺等。
根据实际需要选择合适的单位。
在CAD软件中，设置图纸单位的方法如下：1. 打开CAD软件并创建新的绘图文件。
2. 在命令行中输入UNITS并按下回车键。
3. 在弹出的对话框中，选择适用的单位类型。
这里我们以毫米为例。
4. 在“长度”栏中选择毫米，并在对应的输入框中输入所需的精度。
例如，设置为0.01，表示测量结果精确到0.01毫米。
CAD中尺寸标注和标尺的设置
CAD中尺寸标注和标尺的设置在使用CAD软件进行设计和绘图时，尺寸标注和标尺是非常重要的工具。
它们可以帮助我们准确地标注和度量图纸上的各个元素及其尺寸。
本文将介绍CAD中如何设置尺寸标注和标尺，以及相关的使用技巧。
首先，我们来看看在CAD中如何设置尺寸标注。
首先，选择“标注”工具栏上的“尺寸标注”命令。
然后在图纸上选择一个需要标注尺寸的元素，CAD将自动生成一个尺寸标注线和文字。
我们可以通过移动、旋转和编辑工具来调整尺寸标注的位置和方向。
此外，我们还可以在命令行中输入特定的数值来设定尺寸标注的精确尺寸。
在设置尺寸标注时，我们可以选择不同的标注样式和尺寸单位。
CAD提供了多种标注样式，如水平线标注、垂直线标注、对齐标注等，可以根据需要选择合适的样式。
此外，CAD还支持英制和公制两种尺寸单位，可以根据不同的工程要求进行选择和转换。
在绘制图纸时，有时我们需要使用标尺来辅助测量和绘制。
CAD中的标尺可以在绘图界面上显示水平和垂直的刻度线，以帮助我们准确地定位和测量图纸上的元素。
要设置标尺，我们可以选择“视图”菜单中的“标尺”选项，然后在弹出的对话框中设置标尺的显示和刻度单位。
除了设置标尺的显示外，CAD还提供了一些有用的标尺技巧。
例如，我们可以使用标尺右键菜单上的“锁定”选项来固定标尺的位置，以防止在绘图过程中意外移动或隐藏。
我们还可以通过调整标尺上的刻度密度来控制显示的精度，以适应不同的绘图需求。
尺寸标注和标尺是CAD软件中非常常用的工具，能够帮助我们实现精确度和可读性。
合理设置和运用这些工具可以提高我们绘图的效率和准确性。
希望本文介绍的CAD中尺寸标注和标尺的设置方法和使用技巧能对你有所帮助。
请记住，不断的实践和尝试才能够掌握这些工具的使用技巧，希望你能够在日常的工程设计中善用它们。
CAD中的尺寸标注和标注样式设置指南
CAD中的尺寸标注和标注样式设置指南在CAD软件中，尺寸标注是非常重要的一项功能，它帮助我们准确地测量和描述物体的尺寸。
正确使用尺寸标注功能可以使我们的CAD图纸更清晰、易读，提高工作效率。
本文将介绍CAD中的尺寸标注以及标注样式的设置指南。
一. 尺寸标注的基本操作1. 创建尺寸标注：在CAD软件中，一般有多种创建尺寸标注的方法。
可以通过选择标注类型(如直径、半径、线段长度等)来创建标注，也可以直接输入标注的数值来创建。
2. 改变尺寸标注的样式：尺寸标注不仅仅是数字，它还包括箭头、线段等图形元素。
我们可以通过改变箭头大小、线段样式等来调整标注的外观。
3. 移动和调整尺寸标注位置：在创建标注后，我们可以随时移动标注的位置，并调整其与物体之间的关系，确保标注的准确性和可读性。
二. 标注样式设置指南在CAD软件中，我们可以根据自己的需求设置标注样式，以满足不同的设计要求。
以下是一些常见的标注样式设置指南：1. 尺寸线和标注线的样式：尺寸线是连接标注和物体的线段，标注线是连接标注和尺寸线的线段。
我们可以自定义这些线段的颜色、线型、线宽等属性，以满足不同的设计需求。
2. 标注文字的样式：标注文字应该清晰可读，我们可以设置文字的字体、字号、颜色等属性。
此外，还可以设置文字的对齐方式，以使标注整齐、美观。
3. 尺寸标注的单位：在CAD软件中，我们可以选择标注的单位，如毫米、厘米、英尺等。
如果需要，还可以设置小数位数和转换单位。
4. 尺寸标注的精度：CAD软件可以根据需要设置标注的精确度。
如果我们需要更精确的标注，可以增加小数位数；如果我们只需要近似的标注，可以减少小数位数。
5. 标注的显示和打印：在设计过程中，我们可以选择哪些标注显示在图纸上，以减少混淆。
在打印图纸时，我们可以选择是否打印标注，以节省纸张和墨盒。
三. 尺寸标注和标注样式设置的技巧1. 创建标注前，应先仔细观察物体，确定需要标注的尺寸类型和位置。
为CAD绘图设置精确图纸大小的方法
为CAD绘图设置精确图纸大小的方法在CAD软件中，设置精确的图纸大小对于制作高质量的绘图至关重要。
本文将介绍几种常用的方法来设置CAD绘图的精确图纸大小。
方法一：使用图纸设置命令1. 打开CAD软件并创建一个新的绘图文件。
2. 在命令行输入PAPER设置图纸比例尺寸。
例如，输入PAPER后按下回车键，然后输入8.5,11后再次按下回车键表示使用8.5英寸×11英寸的图纸大小。
3. 接下来，输入UNITS命令，并设置单位为英寸。
4. 最后，使用VIEW命令来调整视图并开始绘图。
方法二：使用布局设置命令1. 打开CAD软件并创建一个新的绘图文件。
2. 在命令行输入LAYOUT，并按下回车键。
3. 在布局视口内部，右键单击并选择“页面设置管理器”。
4. 在“页面设置管理器”对话框中，选择“新建”来创建一个新的页面设置。
5. 在“打印设置和图纸边界”选项卡中，选择“打印机和纸张”的选项，然后设置纸张大小为所需的精确尺寸。
6. 确定设置后，点击“应用”并关闭对话框。
7. 使用VIEW命令来调整视图并开始绘图。
方法三：使用模板文件1. 打开CAD软件并选择一个适合的模板文件。
2. 在模板文件中，使用VIEW命令来调整视图。
3. 开始绘图。
注意事项：1. 在设置图纸大小之前，确保已经正确设置了单位和比例尺。
2. 如果需要绘制非标准大小的图纸，可以通过自定义命令来设置。
3. 在绘图过程中，可以随时使用SCALE命令来缩放图形，以符合所需的大小。
总结：通过以上三种方法，可以轻松设置CAD绘图的精确图纸大小。
无论是使用图纸设置命令、布局设置命令还是模板文件，都能有效地帮助我们制作高质量的绘图。
掌握这些方法后，我们能够更加精确地绘制各种CAD图纸，并且提高工作效率。
希望本文对你有所帮助！。
CAD画板布局与尺寸调整教程
CAD画板布局与尺寸调整教程CAD软件是一款广泛应用于工程设计和制图的软件工具。
在使用CAD软件进行绘图时，画板布局和尺寸调整是非常重要而且常用的操作。
本文将介绍如何在CAD软件中进行画板布局和尺寸调整的技巧与教程。
画板布局在开始进行CAD绘图时，首先需要对画板进行布局。
合理的画板布局可以提高绘图效率和准确度。
1. 设置画板大小：在CAD软件中，可以通过命令栏输入“layout”或者点击工具栏上的“Layout”按钮进入画板布局界面。
选中当前画板，右键点击选择“Page Setup Manager”，在弹出的对话框中可以设置画板的大小。
根据实际需要选择适合的画板尺寸，比如A4、A3等。
2. 设置画板比例：在画板布局界面，选中当前画板，右键点击选择“Page Setup”，在弹出的对话框中选择“Plot Area”，设置画板的可视区域。
根据需要可以设置为窗口、极限或者自定义。
3. 添加视口：在CAD软件中，可以通过命令栏输入“vports”或者点击工具栏上的“Viewport”按钮添加视口。
视口可以用来显示不同的图纸视图，可以选择单一视口或者多视口布局。
根据需要进行添加和调整。
尺寸调整在进行CAD绘图时，对于绘图尺寸的调整可以使绘图更加精确和符合要求。
1. 改变绘图单位：在CAD软件中，可以通过命令栏输入“units”或者点击工具栏上的“Units”按钮改变绘图单位。
根据需要选择合适的单位，比如英寸、毫米等。
2. 调整图形比例：在CAD软件中，可以对已绘制的图形进行比例调整。
选中需要调整比例的图形，右键点击选择“Scale”命令，然后在弹出的对话框中输入需要的比例。
可以选择等比例缩放或者自定义比例。
3. 调整文字和尺寸标注尺寸：在CAD软件中，可以通过命令栏输入“dimstyle”或者点击工具栏上的“Dimension Style”按钮进行文字和尺寸标注的尺寸调整。
在弹出的对话框中可以设置文字高度、箭头大小等尺寸参数。
CAD绘图中的图纸尺寸设置与打印布局
CAD绘图中的图纸尺寸设置与打印布局在CAD软件中，图纸尺寸的设置与打印布局是非常重要的，在进行绘图工作时必须进行正确的设置以确保制图的准确性和完整性。
本文将介绍如何在CAD软件中进行图纸尺寸的设置与打印布局。
首先，我们需要在CAD软件中新建一个绘图文件。
打开软件后，在界面的顶部菜单栏中选择“文件”>“新建”>“绘图”，或者可以使用快捷键“Ctrl+N”来创建一个新的绘图文件。
创建新的绘图文件后，我们需要进行图纸尺寸的设置。
在CAD软件中，尺寸通常以单位的形式表示，如毫米、厘米、英尺等。
要设置图纸尺寸，我们可以在界面的顶部菜单栏中选择“格式”>“图纸设置”，或者使用快捷键“Ctrl+D”。
在图纸设置界面中，我们可以选择常用的图纸尺寸，如A4、A3、A2等，也可以自定义尺寸。
选择所需的图纸尺寸后，点击“确定”按钮进行确认。
图纸尺寸设置完成后，我们可以开始进行绘图工作。
在CAD软件中，绘图通常通过使用不同的工具和命令来完成，如绘制线段、矩形、圆形等。
根据需要，可以使用工具栏上的绘图工具或在命令行中输入相应的命令进行绘图。
在绘图过程中，我们还需要注意图纸的比例尺设置。
通过设置比例尺，可以将实际尺寸转换为CAD中的绘图尺寸。
在CAD软件中，可以使用“SCALE”命令来设置比例尺，然后选择所需的比例尺进行设置。
完成绘图后，我们需要进行打印布局的设置。
打印布局是指将绘图内容按照指定的尺寸和布局进行打印输出。
在CAD软件中，可以通过创建打印布局来设置打印的页面布局。
要创建打印布局，可以在界面的底部状态栏中点击“布局”选项卡，然后选择“创建布局”按钮。
在创建布局时，可以指定打印页面的尺寸、方向和边距等设置。
创建布局后，我们可以通过“布局”选项卡中的“命名”选项来指定布局名称，以便在打印时选择所需的布局。
然后，可以使用“打开打印预览”按钮来查看布局的效果。
在打印预览中，我们可以调整布局的缩放比例、位置、打印范围等设置。
cad怎么设置a3图纸尺寸大小
cad怎么设置a3图纸尺寸大小
推荐文章
怎么把PDF文档转换为CAD图纸热度： 2014版的CAD图纸怎么转成PDF格式热度：新版CAD工作界面怎么设置成经典模式热度：CAD线宽设置不显示该怎么解决热度：cad图纸怎么填充阴影图案热度：
A3的图纸尺寸有时候打印我们会选用，那么大家知道cad怎么设置a3图纸尺寸大小吗?下面是店铺整理的cad怎么设置a3图纸尺寸大小的方法，希望能给大家解答。
cad设置a3图纸尺寸大小的方法
首先必须对图框进行了解，在界面中的图纸比例是否为标准图框。
A3纸张大小为420*297mm，在打印时需换算相应的打印比例。
确定打印比例后，选择文件-打印或者Ctrl+P,出现打印操作界面
在红色区域选择的打印机或者需要的打印格式
选择打印样式，如果按照图纸的颜色和线性打印，则选择“无”
点击打印设置
进入打印设计界面
图纸尺寸选择A3
选择窗口界面，将进入CAD操作界面，将鼠标点击要打印图框的对角线边缘
选择打印比例，如果图框是标准A3纸张大小(420*297)则选择比
例为1，如果不是选择对应比例
勾选居中打印，之后点击确定按键。
cad怎么自定义图纸尺寸
cad怎么自定义图纸尺寸
工程设计中有些情况下图纸不是标准的尺寸，此时打印需要添加一个和图纸一样的“自定义尺寸”，一下就介绍一下如何在CAD打印时添加一个自定义尺寸。
接下来就让小编给您细细道来。
cad怎么自定义图纸尺寸的方法：
按照一般步骤开始打印，选择要用的打印机，再点打印机名称右侧的【特性】
选择【图形】-【自定义特性】-再选择右下角【自定义特性】
在“尺寸是”这里随便选择一个现有的“自定义n ”，点击下方【自定义纸张尺寸】进入下一步。
如图，图纸单位改为“毫米”，然后填好图纸的宽和高(和你需要打印图纸的实际大小一致)，点击【确定】进入下一步。
点了N个【确定】后会提示“修改打印机配置文件”，此时选择临时(则这个尺寸的样式只能打印一张图，打下一张时要重新设置)，如果选择保存这个文件(则这个样式可以多多张图)。
选好后点击【确定】进入下一步
最后回到开始的打印对话框，现在就可以按照正常的步骤打印了。
CAD布局图纸尺寸怎么设置
CAD布局图纸尺寸怎么设置
当大家在CAD里面创建布局之后，最好将布局中使用的图纸尺寸进行设置一下。
但是很多同学还不知道。
那么接下来下面是店铺整理的一些关于CAD布局图纸尺寸怎么设置，供您参阅。
CAD布局图纸尺寸设置的方法
首先，您应在访问布局选项卡 (1) 时，在选项卡 (2) 上单击鼠标右键，然后将该选项卡 (3) 重命名为比“布局1”更具体的名称。
对于 D 尺寸布局，ARCH D 或 ANSI D 可能是个不错的选择。
接下来，打开页面设置管理器 (4) 来更改在布局选项卡中显示的图纸尺寸。
注：您可能想知道，为什么对于每种图纸尺寸，在列表中都有两个条目。
这是因为某些打印机和绘图仪不识别图形方向设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD设置图纸尺寸
根据默认打印机的不同，图纸（幅）的默认大小是不同的，不过可以改变。
用CAD制图一般是在模型空间中绘制，然后才转入图纸布局空间出图，因此，绘图时是不需要设
定图纸的大小的，当图绘好之后转入布局出图时，你可以看到一个页面设置对话框，
这时就需要配置打印机和图纸尺寸了，要根据你出图的要求而定，比如有A0、A1、A2、A3、A4、A5等等。
图纸尺寸设定之后你还可以根据需要改变，方法是菜单“文件”——“页面设置”，也会弹出一个对话框进行设定。
在模型空间中绘图时，可以绘制任
意大小的图（包括银河系），从来不会感到地方小绘不下；如果你非要在布局中绘图也未偿不可，只是要根据你所绘图形的大小进行页面大小的设定，否则你绘感到地方很“窄”！
第一步，点‘打印机图标”，或者按“CTRL+P”进入“打印-模型”界面。
第二步，在“打印机/绘图仪”“名称”旁边的栏里选择你要使用的打印机
第三步，在“图纸尺寸”下面的项目里边选择“A4”。
然后，把“图纸方向”，下
面的“横向”点一下。
（如果你的图纸为纵向，就点纵向。
“图纸方向”的位置：在“打印-模型”里边的右下角有一个按钮，“○＞”圆圈里有个大于号的，然后点一下
就出来了）
第四步，把“打印比例”，下面的“布满图纸”前面的方框勾上。
第五步，把“打印偏移”，下面的“居中打印”前面的方框勾上。
第六步，把“打印范围”，下面的“显示”菜单栏拉开，选择“窗口”选项。
（显示菜单下有三个选项分别是“窗口”，“图形界限”，“显示”）
第七步，此时“打印-模型”界面会消失，进入绘图界面，把你要打印的图纸区域从右
下角到左上角的方向框选（记住一下只能选一张图纸），会再次进入“打印模型”界面。
第八步，点左下角的“预览”按钮。
第九步，点“鼠标右键”，点“打印”选项。
