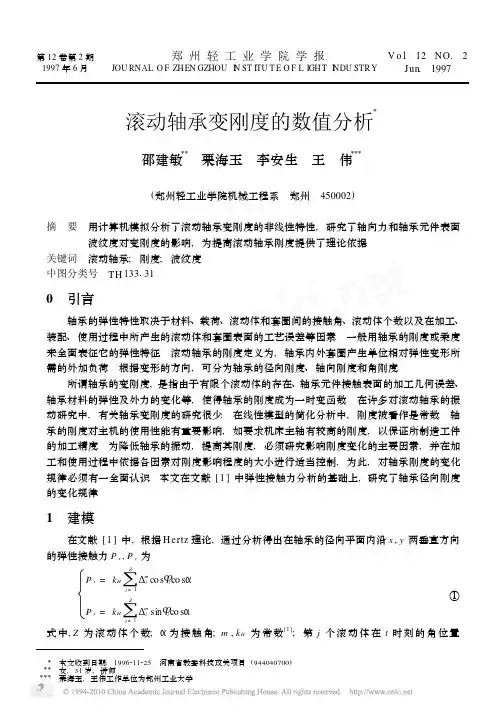

影响滚动轴承变刚度因素的模拟分析
滚动轴承变刚度的数值分析

1 建模
在文献 [ 1 ] 中, 根据 H ertz 理论, 通过分析得出在轴承的径向平面内沿 x , y 两垂直方向
的弹性接触力 P x , P y 为
Z
6 P x = kH ∃mj co sΥjco sΑ
j= 1
Z
6 P y = kH ∃mj sinΥjco sΑ j= 1
式中, Z 为滚动体个数; Α 为接触角; m , kH
为常 数[1];
① 第 j 个滚动体在 t 时刻的角位置
Ξ 本文收到日期: 1996211225 河南省教委科技攻关项目 (944040700) ΞΞ 女, 31 岁, 讲师 ΞΞΞ 栗海玉, 王伟工作单位为郑州工业大学
·52·
郑州轻工业学院学报
1997 年
Υj = 2Πf c t +
2Π( j -
F Α 使 滚 动 体 在 法 线 方 向 上 产 生 的 压 缩 变 形, 对 每 个 滚 动 体 均 相 等 且 数 值 为 (∃ Α) j =
FΑ
Z kH sinΑ
1m
,
为常数[1 ];
Ξ(Ηj )
为内外圈及滚动体接触表面的波纹度在
Υj
处的总和,
是随机函
数, 为计算方便, 将其展开成富氏级数[1].
2) 外圈上波纹度, 只有 nZ , nZ ± 2 阶波纹引起刚度值的变化, 变化频率为 nZ f c; 3) n 个滚动体上波纹度, 只有偶数阶引起刚度变化, 变化频率为 2nF b 及 2nF b ± 2f c (F b 为 滚动体自转的转速频率) , 当增加滚动体个数时, 刚度变化范围减小. 因此, 只有特定阶次波纹度才引起刚度变化, 其它阶次波纹度作用下刚度为常数. 312 多阶波纹度下的变刚度 以上分析找出了引起刚度变化的阶次, 但由于波纹度为一随机函数, 不可能只含有一个阶 次, 为接近实际情况, 必须在以上研究的基础上讨论多阶波纹度对变刚度的影响. 计算中, 内外 圈波纹度幅值大致相等, 滚动体上波纹度则少一个数量级, 低阶时波幅较高阶时波幅取值要 大. 31211 内外圈及滚动体上波纹对刚度影响大小的比较 附图表明刚度最小值 (图 1 (a) ) 及 最大值 (图 1 (b) ) 随波纹阶次 (x 轴, 阶次由低至高) 的大致变化情况. 图中横轴等分点 0~ 6 所 对应的波纹度阶次分别为 7~ 15, 24~ 33, 33~ 45, 55~ 65, 77~ 87, 87~ 97, 97~ 103. 从 图中可以看出: 1) 在同等条件下, 内圈上波纹较外圈上波纹引起的刚度变化范围要大; 2) 图中滚动体的波纹度较小, 引起的刚度变化范围也小; 在 Z 个滚动体上同时存在波纹 时 (实际情况正是如此) , 刚度最小最大值却几乎相等. 可见, 滚动体个数对刚度影响很大, 增加 个数, 刚度将趋于平稳. 这是由于有限个数的滚动体承受负荷, 对轴承的弹性起决定性的作用.
