农村简易羊舍设计模式图
标准化羊舍建设图纸25108
二、规模养羊场建设配套设施要求
规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求：规格大小根据养殖场要求而定，一般不超过20立方米为宜，有地面式和半地面式两种，不管哪种青贮池都需在一方墙体上用木板建成取料门，地面式青贮池可建成青贮壕，即连续几个青贮池相通，池与池之间装料时用木板分隔，不管哪种式样的青贮池，要求建设达到以下标准要求：①无论用那种材料建造青贮设施，必须做到严密不透气。②青贮设施不要靠近水塘、粪池，避免污水渗入，地下或半地下式青贮设施的底面，必须高出于地下水位。③青贮设施的墙壁要平滑垂直，墙壁的角要圆滑，有利于青贮料的下沉和压实。④要有一定的深度：青贮设施的宽度或直径一般应小于深度，宽、深比为1：1.5或1：2，以利于青贮料借助本身重力而压得紧实，并减少青贮设施里的空气，保证青贮料质量。⑤能防冻：地上式青贮池，必须能很好地防止青贮料结冻。
羊圈高度（漏缝地板以上）一律要求后檐墙高度2.8米以上(含2.8米)，屋顶面斜度以不积水和漏雨为原则。后墙1.3米以上安装铝合金或塑钢窗子，羊舍屋面一律为彩钢隔热瓦，羊圈漏缝地板为用宽6公分，厚4公分的木条铺设，木条间距根据饲养山羊规格而定，间距要求1.5-3公分。羊舍面积每间16－20平方米（4米×4米、3.5米×5米、4米×5米），每间一扇门，门宽为66－70厘米，每间羊圈之间要建隔栏，隔栏既要防止羊只翻越饲料槽，又要便于羊只吃料，隔栏高度要求达到1.3米以上。在整栋羊圈的两端开大门便于人畜进出和投喂饲料。
标准化羊舍建设图纸 (2)
一、规模养羊场建设选址布局标准（一）场址选择：猪、牛、羊、禽、蜂各类规模养殖场（户）建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设，同时必须具备以下条件：一是场址符合相关法律法规及区域内土地使用规划，不得位于《中华人民共和国畜牧法》明令禁止区域（基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等）。
二是远离干道交通线（国道、省道、铁路、高速公路等）500米以上。
（二）资格条件：一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》，两年内无重大疫病和产品质量安全事件发生。
二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案，具有完整的养殖档案登记证明资料。
（三）场地布局：一是具备水源充足和良好通风条件。
二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所500米以上。
三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。
四是净道与污道分开，装畜台和销售区域与生产区保持隔离状态。
二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。
同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求：规格大小根据养殖场要求而定，一般不超过20立方米为宜，有地面式和半地面式两种，不管哪种青贮池都需在一方墙体上用木板建成取料门，地面式青贮池可建成青贮壕，即连续几个青贮池相通，池与池之间装料时用木板分隔，不管哪种式样的青贮池，要求建设达到以下标准要求：①无论用那种材料建造青贮设施，必须做到严密不透气。
②青贮设施不要靠近水塘、粪池，避免污水渗入，地下或半地下式青贮设施的底面，必须高出于地下水位。
③青贮设施的墙壁要平滑垂直，墙壁的角要圆滑，有利于青贮料的下沉和压实。
④要有一定的深度：青贮设施的宽度或直径一般应小于深度，宽、深比为1：1.5或1：2，以利于青贮料借助本身重力而压得紧实，并减少青贮设施里的空气，保证青贮料质量。

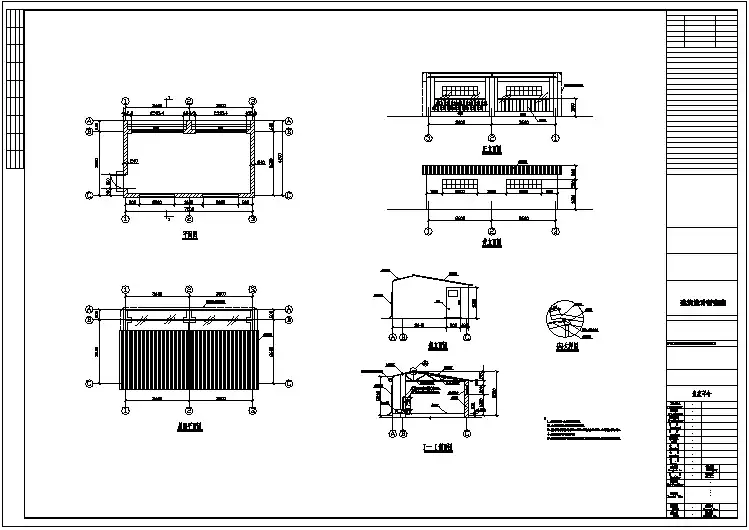

适用西北地区普通农家羊舍CAD图

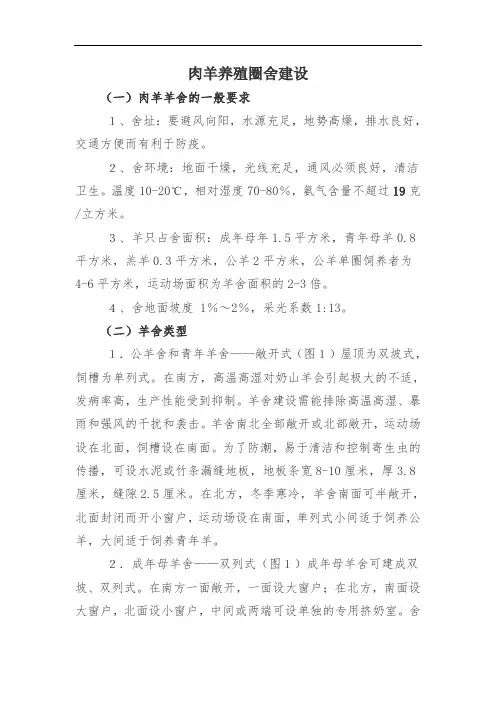

羊舍的设计规划
肉羊养殖圈舍建设（一）肉羊羊舍的一般要求１、舍址：要避风向阳，水源充足，地势高燥，排水良好，交通方便而有利于防疫。
２、舍环境：地面干燥，光线充足，通风必须良好，清洁卫生。
温度10-20℃，相对湿度70-80％，氨气含量不超过19克/立方米。
３、羊只占舍面积：成年母年1.5平方米，青年母羊0.8平方米，羔羊0.3平方米，公羊2平方米，公羊单圈饲养者为4-6平方米，运动场面积为羊舍面积的2-3倍。
４、舍地面坡度 1％～2％，采光系数1:13。
（二）羊舍类型１．公羊舍和青年羊舍——敞开式（图１）屋顶为双坡式，饲槽为单列式。
在南方，高温高湿对奶山羊会引起极大的不适，发病率高，生产性能受到抑制。
羊舍建设需能排除高温高湿、暴雨和强风的干扰和袭击。
羊舍南北全部敞开或北部敞开，运动场设在北面，饲槽设在南面。
为了防潮，易于清洁和控制寄生虫的传播，可设水泥或竹条漏缝地板，地板条宽8-10厘米，厚3.8厘米，缝隙2.5厘米。
在北方，冬季寒冷，羊舍南面可半敞开，北面封闭而开小窗户，运动场设在南面，单列式小间适于饲养公羊，大间适于饲养青年羊。
２．成年母羊舍——双列式（图１）成年母羊舍可建成双坡、双列式。
在南方一面敞开，一面设大窗户；在北方，南面设大窗户，北面设小窗户，中间或两端可设单独的专用挤奶室。
舍水泥地面，有排水沟，舍外设带有凉棚和饲槽的运动场。
舍设有饲槽和栏杆。
温暖地区，羊舍两端开门，较冷的地方，可一端开门，一端设挤奶室。
整个羊舍人工通风，羊床厚垫蓐草。
３．羔羊舍——保暖式（图１）羔羊舍在北方关键在于保暖，若为平房，其房顶、墙壁应有隔热层，材料可用蛭石、锯末、刨花、石棉、玻璃纤维、膨胀聚苯乙烯等。
舍为水泥地面，排水良好，屋顶和正面两侧墙壁下部设通风孔，房的两侧墙壁上部设通风扇。
室设饲槽和喂奶间，运动场以土地面为宜，中部建筑运动台或假山。
（三）养羊羊舍的设施和设备１．饲槽：饲槽可用砖和水泥砌成，也可用木料制成。
水泥饲槽一般靠羊的一面设有栏杆，木饲槽可单独放置在栏杆之外。
标准化羊舍建设图纸
一、规模养羊场建设选址布局标准（一）场址选择：猪、牛、羊、禽、蜂各类规模养殖场（户）建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设，同时必须具备以下条件：一是场址符合相关法律法规及区域内土地使用规划，不得位于《中华人民共和国畜牧法》明令禁止区域（基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等）。
二是远离干道交通线（国道、省道、铁路、高速公路等） 500 米以上。
（二）资格条件：一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》，两年内无重大疫病和产品质量安全事件发生。
二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案，具有完整的养殖档案登记证明资料。
（三）场地布局：一是具备水源充足和良好通风条件。
二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所 500 米以上。
三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。
四是净道与污道分开，装畜台和销售区域与生产区保持隔离状态。
二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。
同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求：规格大小根据养殖场要求而定，一般不超过 20 立方米为宜，有地面式和半地面式两种，不管哪种青贮池都需在一方墙体上用木板建成取料门，地面式青贮池可建成青贮壕，即连续几个青贮池相通，池与池之间装料时用木板分隔，不管哪种式样的青贮池，要求建设达到以下标准要求：①无论用那种材料建造青贮设施，必须做到严密不透气。
②青贮设施不要靠近水塘、粪池，避免污水渗入，地下或半地下式青贮设施的底面，必须高出于地下水位。
③青贮设施的墙壁要平滑垂直，墙壁的角要圆滑，有利于青贮料的下沉和压实。
④要有一定的深度：青贮设施的宽度或直径一般应小于深度，宽、深比为 1：1.5 或 1：2，以利于青贮料借助本身重力而压得紧实，并减少青贮设施里的空气，保证青贮料质量。
简易羊舍建造
100只波尔山羊的羊圈建设设计图发表时间:2013-6-4 12:50:22推荐指数:浏览次数:6410万元投资养殖波尔（100只基础母羊起步）1、需求：羊舍建筑面积：200平方；秸秆粉碎机一台；工人1-2人2、羊舍投入（1.5-2万元）：羊舍设计宽度10米，长度20米，双跨双栏模式；3、简易型羊舍：墙体采用空心砖，市场价格1元/块，顶部采用石棉瓦，市场价格10元/块左右，地面厚度3-5公分水泥地面，围栏采用水泥棒或圆竹竿，或者用钢管，食槽可以采用不锈钢铁皮定做。
下图为我们在场内建设一栋简易型羊舍：图一：羊舍外观，羊的运动场比室内大一倍，围栏采用水泥棒制品，市场价格4米长度一根16元。
围栏高度为1.2米，运动场门宽度为0.8-1米，方便于进出小推车即可。
通往室内的小门，高度为1-1.2米，宽度为0.8米。
窗户可根据实际情况来决定。
图二：羊舍内部.过道宽度为1.2-1.5米，围栏采用钢管制作，食槽采用不锈钢铁皮制作，食槽安装于距离地面40公分，食槽上口宽度为40公分，高度：前25公分，后15公分，底口宽度15公分即可。
围栏钢管之间的间隙为18公分，食槽上口高度距离横杆30公分，以方便于羊只深处头去食槽吃食。
图三：为羊舍顶部，采用水泥棒做横梁，间距可视情况而定。
图四：为顶部主梁，可采用2-3根水泥棒捆绑在一起做主梁。
图五：室内立柱由于室内跨度较大，在舍内用实心砖做成2*4柱子，支撑主梁。
图六：羊舍顶部采用石棉瓦，石棉瓦使用年限一般为8年左右。
以上六幅图片简单介绍了简易型羊舍，这种羊舍造价很低，一般存栏100只左右的圈舍，造价在1万左右，资金少的朋友可以考虑。
缺点就是需要勤打扫，冬季最好制作几个木排放到地面，供羊群趴窝休息。
双排山羊圈舍建设方案草图说明发表时间:2013-6-4 18:26:01推荐指数:浏览次数:431.羊舍为双列式单层砖木结构，长30米，宽7.5米（含1.5米饲喂通道），高5米，运动场位于羊舍后方宽4米，砖砌高1.5米。
养羊常用羊槽设计图
养羊常用羊槽设计图
养羊使用的羊槽大致分为以下几种：
1、水泥羊槽
2、铁皮羊槽
3、木板羊槽
4、铁架羊槽
一、固定式羊槽
1、水泥羊槽
水泥羊槽修建时可以用砌成上宽下窄，上宽约30厘米，下宽25厘米，深25厘米左右。
高度根据品种，绵羊品种大概在40厘米，山羊品种羊槽高度大概在3 5厘米，水泥羊槽便于饮水，但冬季结冰时不好，也不容易清洗，如果当地的最低气温维持在0度可以使用水泥羊槽，气温太低则会对羊饮食不利，伤了羊舌头。
羊槽舍内走廊宽1.4米左右即可。
（上图）
水泥羊槽近图（上图）
二、活动式羊槽，便于移动，清洗，可随意调整高度，制作方便。
2、铁皮羊槽
上图铁皮羊槽，羊槽上宽约30厘米，下宽25厘米，深25厘米左右。
3、木板羊槽
上图木板羊槽，羊槽上宽约30厘米，下宽25厘米，深25厘米左右4、铁架羊槽
上图铁架羊槽，羊槽采食口离地面约30厘米，上宽约40厘米，下宽约60厘米，高度约75厘米。
羊场建设图纸
羊舍建设一、羊舍建设?????羊舍应选在地势高燥、排水良好，向阳的地方。
羊舍地面要高出地面20厘米以上。
建筑材料应就地取材。
总的要求是坚固、保暖和通风良好。
?????羊舍的面积可根据饲养规模而定，一般每只羊要保证1．0－2．0平方米。
每间羊舍不能圈很多羊，否则很不好管理，并增加了传染疾病的机会。
羊只多时，为方便饲养管理，应设饲养员通道，通道两侧用铁筋或木杆隔开，羊吃料和饮水时，从栏杆探出头采食或饮水。
??????运动场墙高：小尾寒羊130厘米；山羊160厘米?????每个羊圈面积：480×450厘米2?????对应每圈设一面积为80×80厘米2后窗?????对应每圈在脊上设一可开关风帽?羊的占地面积：种公羊1．5－2．0米2／头；空怀母羊0．8－1．0米2／头；妊娠或哺乳母羊2．0－2．3米2／头；幼龄羊0．5－0．6米2／头。
羊舍设计简图与说明：12．5米，跨度8米。
2、舍内地面前低后高，后端高出舍外地面0．3米，坡度以雨水自然排出为宜，地面砂石锤实或按石灰与土1：1锤实。
3、前檐宽0．7米，与地面设木、砖支柱。
4、棚舍部分应尽量增加厚度，不低于15厘米，棚表可覆瓦或用煤灰锤顶。
5、前墙与棚间冬季覆膜，后墙离地1．5米（下沿）设窗户，冬季封死；前墙设1．5米宽的门（或栅栏），冬季设保温门。
6、每间舍最高点要设一个可开关的换气孔，用于调节舍内空气质量与温度，建设方法同住宅烟囱。
7、羊舍长度，如饲养100只羊，每只占地按1．0平方米计算，需25米。
这是一个楼式羊舍不知道适合你家不，自己看吧我能给你做的都给你做上自己决定吧！！羊的免疫程序：一、春季。
年。
7、免疫时间：每年3-4月份；疫苗名称：羊链球菌氢氧化铝菌苗；预防疫病：半链球菌病；免疫方法：按说明书方法；免疫期：6个月。
二、秋季10、免疫时间：以配种时间而定；疫苗名称：羊流产衣原体油佐剂卵黄灭活苗；预防疫病：羊衣原体性流产；免疫方法：羊怀孕前或怀孕后一个月内每只皮下注射3ml；免疫期：1年。
羊舍的设计规划
肉羊养殖圈舍建立〔一〕肉羊羊舍的一般要求１、舍址：要避风向阳，水源充足，地势高燥，排水良好，交通方便而有利于防疫。
２、舍环境：地面枯燥，光线充足，通风必须良好，清洁卫生。
温度10-20℃，相对湿度70-80％，氨气含量不超过19克/立方米。
３、羊只占舍面积：成年母年1.5平方米，青年母羊0.8平方米，羔羊0.3平方米，公羊2平方米，公羊单圈饲养者为4-6平方米，运动场面积为羊舍面积的2-3倍。
４、舍地面坡度1％～2％，采光系数1:13。
〔二〕羊舍类型１．公羊舍和青年羊舍——敞开式〔图１〕屋顶为双坡式，饲槽为单列式。
在南方，高温高湿对奶山羊会引起极大的不适，发病率高，生产性能受到抑制。
羊舍建立需能排除高温高湿、暴雨和强风的干扰和袭击。
羊舍南北全部敞开或北部敞开，运动场设在北面，饲槽设在南面。
为了防潮，易于清洁和控制寄生虫的传播，可设水泥或竹条漏缝地板，地板条宽8-10厘米，厚3.8厘米，缝隙2.5厘米。
在北方，冬季寒冷，羊舍南面可半敞开，北面封闭而开小窗户，运动场设在南面，单列式小间适于饲养公羊，大间适于饲养青年羊。
２．成年母羊舍——双列式〔图１〕成年母羊舍可建成双坡、双列式。
在南方一面敞开，一面设大窗户；在北方，南面设大窗户，北面设小窗户，中间或两端可设单独的专用挤奶室。
舍水泥地面，有排水沟，舍外设带有凉棚和饲槽的运动场。
舍设有饲槽和栏杆。
温暖地区，羊舍两端开门，较冷的地方，可一端开门，一端设挤奶室。
整个羊舍人工通风，羊床厚垫蓐草。
３．羔羊舍——保暖式〔图１〕羔羊舍在北方关键在于保暖，假设为平房，其房顶、墙壁应有隔热层，材料可用蛭石、锯末、刨花、石棉、玻璃纤维、膨胀聚苯乙烯等。
舍为水泥地面，排水良好，屋顶和正面两侧墙壁下部设通风孔，房的两侧墙壁上部设通风扇。
室设饲槽和喂奶间，运动场以土地面为宜，中部建筑运动台或假山。
〔三〕养羊羊舍的设施和设备１．饲槽：饲槽可用砖和水泥砌成，也可用木料制成。
水泥饲槽一般靠羊的一面设有栏杆，木饲槽可单独放置在栏杆之外。
农村简易羊舍设计模式图
农村简易羊舍设计模式图 Prepared on 22 November 2020
扶贫整村推进项目农户单列式羊舍
设
计
模
式
图
**县畜牧局
二〇一四年五月
肉羊单列式暖棚圈舍图纸
立体图
平面图
截面图（单位；厘米CM ）
补充说明：
1、圈舍尺寸：后墙与食槽内沿之间的距离为354cm，食槽内沿与扣棚前墙（饲喂通道）之间的距离为212cm，后墙高180cm，屋檐高250cm,扣棚前墙高120cm；
2、屋面处理：檩椽可选用木材或钢管，上铺竹帘或木板，上铺麦草，再使草泥，后铺石棉瓦或塑料瓦，力求保温；
3、墙体处理：羊舍三面墙体均为24cm砖墙，四角为37cm砖柱，后墙距地面高20cm处修建长×宽为50cm×30cm的通气口，后墙距地面高80cm处修建长×宽为60cm×40cm的窗户。
扣棚墙体为
12cm砖墙，每隔300cm砌24cm砖柱加固墙体,侧墙最顶端开一80cm×50cm的通气孔，所有墙体里外均要用砂浆收光；
4、拱棚处理：拱棚骨架采用竹片或钢精，固定在屋檐和扣棚前墙之间，外铺塑膜或塑料瓦；
5、食槽处理：食槽最好使用钢筋混凝土结构，磨光收光，槽底呈 U 字形，槽内沿高40cm，外沿高50cm，槽深25cm，上口宽40cm。
6、门设置：饲喂通道门宽120cm高180cm，靠近圈舍37cm砖柱安装；圈舍门宽120cm高180cm，靠近圈舍后墙20cm处安装；
7、圈舍长度：依据养殖数量而定。
羊圈建设图纸
这张为一个整体效果图
这张为从运动场的侧面看过去的一个侧面图：一共分为5个羊栏：下面那张为放大的尺寸图
这张为从进入羊舍大门的方向看过去的侧视图，两边为羊栏，中间为大门，上面为窗子，下面那张为放大的尺寸图
这张为从粪池看过去的侧视图，窗子尺寸同上面那张图
这张为俯视图，面积为25.78*20.6米
这张为从门那边看进去的剖面图：里面包括隔开羊栏的横木、食槽、排粪沟、顶梁、走道。
尺寸如下图梯形面为排粪沟，梯形的上部为羊床，这个是抬高了的，从地面抬高了0.4米，梯形的下面是挖低了的！向地面挖下0.2米
食槽的底面离羊床0.2米，也就是离地0.6米，食槽底窄上宽，分别为0.15和0.25米，食槽的里低外高，分别为0.13和0.15米
羊伸出头来吃食的横木与食槽之间的距离为0.2-0.25米我这里为0.23米其它横木之间的距离为0.15米
羊床木头厚为0.04米，宽为0.03米，我的羊床长为5米，分成两部份来做，所以长为2.5
羊床木头与木头之间的距离，太宽小羊脚会扭到，固0.015米是比较合适的一个距离
单个羊床的俯视图。
羊舍的设计规划
肉羊养殖圈舍建设（一）肉羊羊舍的一般要求１、舍址：要避风向阳，水源充足，地势高燥，排水良好，交通方便而有利于防疫。
２、舍内环境：地面干燥，光线充足，通风必须良好，清洁卫生。
温度10-20℃，相对湿度70-80％，氨气含量不超过19克/立方米。
３、羊只占舍面积：成年母年1.5平方米，青年母羊0.8平方米，羔羊0.3平方米，公羊2平方米，公羊单圈饲养者为4-6平方米，运动场面积为羊舍面积的2-3倍。
４、舍内地面坡度 1％～2％，采光系数1:13。
（二）羊舍类型１．公羊舍和青年羊舍——敞开式（图１）屋顶为双坡式，饲槽为单列式。
在南方，高温高湿对奶山羊会引起极大的不适，发病率高，生产性能受到抑制。
羊舍建设需能排除高温高湿、暴雨和强风的干扰和袭击。
羊舍南北全部敞开或北部敞开，运动场设在北面，饲槽设在南面。
为了防潮，易于清洁和控制寄生虫的传播，可设水泥或竹条漏缝地板，地板条宽8-10厘米，厚3.8厘米，缝隙2.5厘米。
在北方，冬季寒冷，羊舍南面可半敞开，北面封闭而开小窗户，运动场设在南面，单列式小间适于饲养公羊，大间适于饲养青年羊。
２．成年母羊舍——双列式（图１）成年母羊舍可建成双坡、双列式。
在南方一面敞开，一面设大窗户；在北方，南面设大窗户，北面设小窗户，中间或两端可设单独的专用挤奶室。
舍内水泥地面，有排水沟，舍外设带有凉棚和饲槽的运动场。
舍内设有饲槽和栏杆。
温暖地区，羊舍两端开门，较冷的地方，可一端开门，一端设挤奶室。
整个羊舍人工通风，羊床厚垫蓐草。
３．羔羊舍——保暖式（图１）羔羊舍在北方关键在于保暖，若为平房，其房顶、墙壁应有隔热层，材料可用蛭石、锯末、刨花、石棉、玻璃纤维、膨胀聚苯乙烯等。
舍内为水泥地面，排水良好，屋顶和正面两侧墙壁下部设通风孔，房的两侧墙壁上部设通风扇。
室内设饲槽和喂奶间，运动场以土地面为宜，中部建筑运动台或假山。
（三）养羊羊舍的设施和设备１．饲槽：饲槽可用砖和水泥砌成，也可用木料制成。
标准化羊舍建设图纸
一、规模养羊场建设选址布局标准（一）场址选择：猪、牛、羊、禽、蜂各类规模养殖场（户）建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设，同时必须具备以下条件：一是场址符合相关法律法规及区域内土地使用规划，不得位于《中华人民共和国畜牧法》明令禁止区域（基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等）。
二是远离干道交通线（国道、省道、铁路、高速公路等） 500 米以上。
（二）资格条件：一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》，两年内无重大疫病和产品质量安全事件发生。
二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案，具有完整的养殖档案登记证明资料。
（三）场地布局：一是具备水源充足和良好通风条件。
二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所 500 米以上。
三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。
四是净道与污道分开，装畜台和销售区域与生产区保持隔离状态。
二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。
同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求：规格大小根据养殖场要求而定，一般不超过 20 立方米为宜，有地面式和半地面式两种，不管哪种青贮池都需在一方墙体上用木板建成取料门，地面式青贮池可建成青贮壕，即连续几个青贮池相通，池与池之间装料时用木板分隔，不管哪种式样的青贮池，要求建设达到以下标准要求：①无论用那种材料建造青贮设施，必须做到严密不透气。
②青贮设施不要靠近水塘、粪池，避免污水渗入，地下或半地下式青贮设施的底面，必须高出于地下水位。
③青贮设施的墙壁要平滑垂直，墙壁的角要圆滑，有利于青贮料的下沉和压实。
④要有一定的深度：青贮设施的宽度或直径一般应小于深度，宽、深比为 1：1.5 或 1：2，以利于青贮料借助本身重力而压得紧实，并减少青贮设施里的空气，保证青贮料质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扶贫整村推进项目农户单列式羊舍
设
计
模
式
图
**县畜牧局
二〇一四年五月
肉羊单列式暖棚圈舍图纸
立体图
平面图
截面图（单位；厘米CM ）
补充说明：
1、圈舍尺寸：后墙与食槽内沿之间的距离为354cm，食槽内沿与扣棚前墙（饲喂通道）之间的距离为212cm，后墙高180cm，屋檐高250cm,扣棚前墙高120cm；
2、屋面处理：檩椽可选用木材或钢管，上铺竹帘或木板，上铺麦草，再使草泥，后铺石棉瓦或塑料瓦，力求保温；
3、墙体处理：羊舍三面墙体均为24cm砖墙，四角为37cm砖柱，后墙距地面高20cm处修建长×宽为50cm×30cm的通气口，后墙距地面高80cm处修建长×宽为60cm×40cm的窗户。
扣棚墙体为12cm砖墙，每隔300cm砌24cm砖柱加固墙体,侧墙最顶端开一80cm×50cm的通气孔，所有墙体里外均要用砂浆收光；
4、拱棚处理：拱棚骨架采用竹片或钢精，固定在屋檐和扣棚前墙之间，外铺塑膜或塑料瓦；
5、食槽处理：食槽最好使用钢筋混凝土结构，磨光收光，槽底呈 U字形，槽内沿高40cm，外沿高50cm，槽深25cm，上口宽40cm。
6、门设置：饲喂通道门宽120cm高180cm，靠近圈舍37cm 砖柱安装；圈舍门宽120cm高180cm，靠近圈舍后墙20cm处安装；
7、圈舍长度：依据养殖数量而定。
