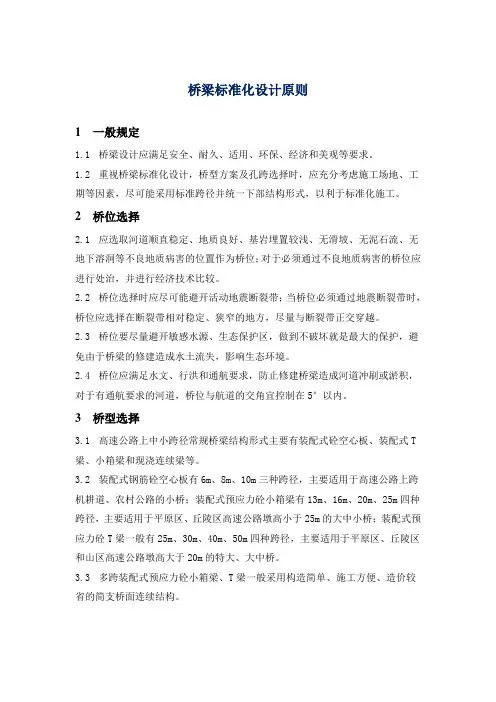

桥梁标准化设计原则1一般规定1.1桥梁设计应满足安全、耐久、适用、环保、经济和美观等要求。
1.2重视桥梁标准化设计，桥型方案及孔跨选择时，应充分考虑施工场地、工期等因素，尽可能采用标准跨径并统一下部结构形式，以利于标准化施工。
2桥位选择2.1应选取河道顺直稳定、地质良好、基岩埋置较浅、无滑坡、无泥石流、无地下溶洞等不良地质病害的位置作为桥位；对于必须通过不良地质病害的桥位应进行处治，并进行经济技术比较。
2.2桥位选择时应尽可能避开活动地震断裂带；当桥位必须通过地震断裂带时，桥位应选择在断裂带相对稳定、狭窄的地方，尽量与断裂带正交穿越。
2.3桥位要尽量避开敏感水源、生态保护区，做到不破坏就是最大的保护，避免由于桥梁的修建造成水土流失，影响生态环境。
2.4桥位应满足水文、行洪和通航要求，防止修建桥梁造成河道冲刷或淤积，对于有通航要求的河道，桥位与航道的交角宜控制在5°以内。
3桥型选择3.1高速公路上中小跨径常规桥梁结构形式主要有装配式砼空心板、装配式T 梁、小箱梁和现浇连续梁等。
3.2装配式钢筋砼空心板有6m、8m、10m三种跨径，主要适用于高速公路上跨机耕道、农村公路的小桥；装配式预应力砼小箱梁有13m、16m、20m、25m四种跨径，主要适用于平原区、丘陵区高速公路墩高小于25m的大中小桥；装配式预应力砼T梁一般有25m、30m、40m、50m四种跨径，主要适用于平原区、丘陵区和山区高速公路墩高大于20m的特大、大中桥。
3.3多跨装配式预应力砼小箱梁、T梁一般采用构造简单、施工方便、造价较省的简支桥面连续结构。
3.4高烈度地震区应选择抗震性能好、抗灾能力强、形式简单、受力明确、自重轻、重心低、刚度适中、质量分布均匀和便于修复的桥型结构。
3.5当桥梁与河流、等级公路（含城市道路）斜交时，为利于泄洪、减少桥墩阻水和避免桥墩对桥下道路的影响，桥梁可采用斜桥斜做，斜交角度不宜大于30°，必要时可采用加大跨径、斜桥正做、左右幅错孔布置。
匝道桥计算方法和设计要点
在实 际 的设计 过程 当 中匝道 桥通 常设 计为 曲线桥 梁形 １１ 高 的设 置 ．超 状． 并且大多数为三维空间结构 因此在进行计算时应该采用 根据 多年 实 际 工作 经 验 发 现 ．许 多 匝道 桥 都 采 用 了 小 半 空间分析法 比较科学 ．由于空 间分析所要考虑 的参数 以及 条 为了在保证 质量的前提下减少人 力物力财力 ， 理论 径的 曲线桥梁结构 ． 对于平 曲线设计 而言 ． 还对其半 径作出了 件 比较多 ． 当曲线桥 的设计 限制 ．通常情况下约为 ６ ｍ．与此 同时还对超 高值 作出了限 上可 以参考直线桥 的分析方法 通 常情况下 ． ０ 制 通常情况下超高值 的设置主要有以下几种 隋况 。 第一通过 采用 了足够 的抗扭强度 的闭 口截面设计时 ．对 于那 些扭 转跨 ２度 以下 的 曲线 桥梁可 以近似 的看成 桥梁调整 第二如果 出现超高桥梁相同的情况 ， 可以采用墩高 径所 对应 的中心角在 １ 或者是垫块的方式进行调整 第三利用铺装层进行调整 ， 还可 直线桥进行结构分析 ．需要 注意 的是所对应 的直线 桥的跨进 以综合运用铺装层和墩帽的形式 应该约等于曲线桥梁 的跨进 当中心角在 １ ２到 ３ ０度之问时， 应该综合采用两种分析方法进行 分析 对 于主梁 而纵 向弯矩 １ ． 座 的设 置 ２支 通常情况 下匝道桥 由于 自重 的作用都会产 生扭 矩 ．因此 和 剪 力 可 以按 照 直 线 桥 的分 析方 法 进 行 分 析 ．而 它 的 反 力 以 在设 计 的时候 出了要考 虑桥梁 本身 所能 承受 的最 大抗扭 刚 及扭矩 的计算要点可 以按 照空间分析方法进行 分析。至于中 度 ． 扭 矩 外 ． 应 该 考 虑 匝道 桥 结 构 的稳 定 性 ， 如说 要 综 心 角 在 ３ 以 上 的 结 构 ． 论 是 截 面 还 是 内力 都 要 按 照 空 间 抗 还 比 ０度 无 合考 虑支 承所能 承受 的最大 自重 以及 活载偏 载所 产生 的扭 分 析 法 进 行 分 析 。 矩 因此在设计支座的时候要遵循 以下原则。第一 ， 梁端支座 利用桥检车提供 的平 台 ． 匝道桥 箱梁梁体底板 、 对 腹板和 在布置时应该在综合考虑其承载力 的机场 上 ．进一步考虑横 翼缘板等进行全 面检查 ． 并对墩柱外 观和偏位 ． 以及支座工作 向支座 的承载力 ．通常情况下支座 的数 目应该控制在两个 以 状况进行详细 的检测 。（ ） １墩柱 和梁体 外观检测 ： 近距离主要 发现问题进行详细观察 。发现裂缝的位置 ， 红笔 下 以免出现支座脱空的现象 第二 ． 对于墩高较大的独柱式 中 以 目测为 主， 敦 的支点设置而言 ． 应该采用墩梁 的固结构造 ， 这样 的结构设 标识并 拍照 ， 并用刻 度尺 、 裂缝宽度 仪和深度 仪对裂缝 长度 、 计可 以充 分利用桥墩 的柔性特点来 满足所需 的变形 要求 ． 更 宽 度 、 度 进 行 观 测 及 记 录 。 （ ） 座 工 作 状 况 检 查 ： 深 ２支 目测 破 重要 的是它可 以解决费用 ， 最大 的发挥经济效益 。第三两个支 损 、 异常变形等情况 ， 有无 明显 的变位痕迹 、 垫石破损等情况 。 座之 间的间距应该尽可能的做大 ．根据 多年实践工作经验发 如发 现支座有 变形 、 位移等 ， 分别用 游标卡 尺 、 垫尺等进 行量 现支撑方式 的不 同对 曲线桥梁 的上下部受 力情 况存在着很大 测 。（ ） ３ 墩柱的变位观测 ： 桥属于 曲线桥 ， 该 桥墩为墙式桥墩 ， 影响 ． 因此在进行桥 梁的结构设计 时 ． 应该 结合 实际情况选取 同时桥墩高度均较 大。为保证测量的精度 ． 墩柱的偏位采取在 对结构受力要求有帮助 的支撑方式 ．避免出现支座脱落的现 每个墩柱横 向和纵 向的正前 方架设全站仪 ．分别测量墩柱 的 象。 横 向和纵 向偏位 原桥 墩身为花瓶式墩 ．墩身巾下部尺寸为 １ 设置支座预偏 心． ＿ ３ 改善曲线桥梁的扭矩值 ２ ０ｍｘ ２ ｃｌ ０ ｅ １０Ｉ 并设有 ２ｃ ｘ ５ １ 倒角的等截 面矩形 段 ． Ｉ ５ ｍ ｌｃ３ ３ 上半 在匝道桥 的结 构设 计师 ．应该要适 当的选 取好 支座的横 部分 为 ４ ０ｍ高 的花 瓶式变 宽段 ．墩顶平 面尺寸为 ４ ０ｍｘ １ｃ ０ｃ 向位置 ． 确保支座 向与扭矩相反 的方 向之间的偏 移距离相 同 ． １０１ 并设有 ｌｅ ｘ ｃ ４ ｅＩ Ｔ Ｏ ｍ ６ｍ倒角 墩身 的加 固为对称加 固 ． 新老 从 而 使 桥 梁 达 到 最 佳 的 平衡 状 态 根 据 多 年 实 际 工 作 经 验 发 墩身 竖 向中心线重合 加 固后 的墩 身 中下部 尺寸为 ３ ０ｍＸ ６ｃ 现支座的偏移值可以通过实际的计算结果 而得 到 ．尤其是预 １０ｍ并设有 ２ ｃ ｘ ５ｍ倒角的等截面矩形段 ．上半部分为 ８ｃ ５ ｍ ｌｃ 应力弯桥设计时更 要进行多个参数指标 的考量 ．比如说 出 了 ４ ０ｒ 高 的花瓶式变宽段 ．墩顶平面尺寸为 ５ ０ｍｘ ８ ｃ １ｅ ａ ６ ｃ ｌ ０ｍ并 要考虑 由于 自重而产生的偏 移距离外 ．还要考 虑温度对预设 设有 ２ ｃ １ｃ ５ｍｘ ５ｍ倒角 。在墩身 四周各面 ． ４ ｃ ｘ ０ ｍ左右 以 ０ｍ ４ｃ
A匝道桥各方面规定

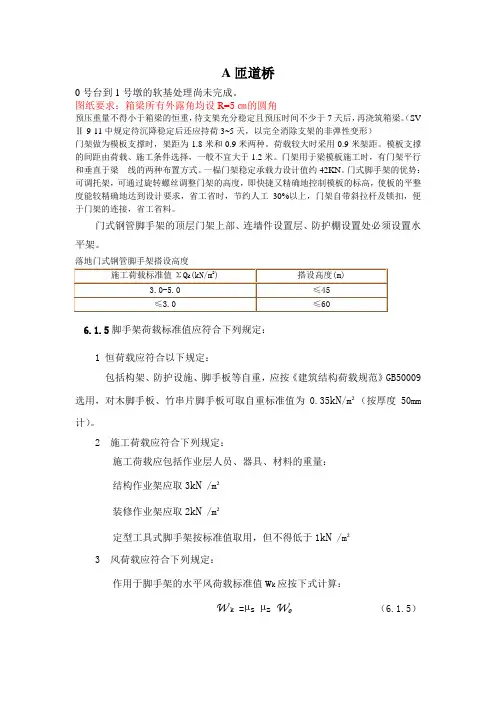

A匝道桥0号台到1号墩的软基处理尚未完成。
图纸要求：箱梁所有外露角均设R=5㎝的圆角预压重量不得小于箱梁的恒重，待支架充分稳定且预压时间不少于7天后，再浇筑箱梁。
（SV Ⅱ-9-11中规定待沉降稳定后还应持荷3~5天，以完全消除支架的非弹性变形）门架做为模板支撑时，架距为1.8米和0.9米两种。
荷载较大时采用0.9米架距。
模板支撑的间距由荷载、施工条件选择，一般不宜大于1.2米。
门架用于梁模板施工时，有门架平行和垂直于梁线的两种布置方式。
一榀门架稳定承载力设计值约42KN。
门式脚手架的优势：可调托架，可通过旋转螺丝调整门架的高度，即快捷又精确地控制模板的标高，使板的平整度能较精确地达到设计要求，省工省时，节约人工30%以上，门架自带斜拉杆及锁扣，便于门架的连接，省工省料。
门式钢管脚手架的顶层门架上部、连墙件设置层、防护棚设置处必须设置水平架。
落地门式钢管脚手架搭设高度6.1.5脚手架荷载标准值应符合下列规定：1 恒荷载应符合以下规定：包括构架、防护设施、脚手板等自重，应按《建筑结构荷载规范》GB50009选用，对木脚手板、竹串片脚手板可取自重标准值为0.35kN/m²（按厚度50mm 计）。
2施工荷载应符合下列规定：施工荷载应包括作业层人员、器具、材料的重量：结构作业架应取3kN /m²装修作业架应取2kN /m²定型工具式脚手架按标准值取用，但不得低于1kN /m²3风荷载应符合下列规定：作用于脚手架的水平风荷载标准值w k应按下式计算：W k =µs µz W o（6.1.5）式中µs——脚手架风荷载体型系数，按下表选用：表6.1.5 脚手架的风荷载体型系数µs注：ф为挡风系数，按脚手架封闭状况确定；ф=脚手架挡风面积/脚手架迎风面积µz——风压高度变化系数，按现行《建筑结构荷载规范》GB50009的规定取用；W o——基本风压，按现行国家标准《建筑结构荷载规范》GB50009的规定，取n=5 。
匝道工程建设方案
匝道工程建设方案1. 引言本文档旨在为匝道工程建设提供一个详细的方案。
匝道是高速公路与其他道路交汇的地方，通过匝道来实现高速公路上车辆的进出。
匝道工程的建设对于保障交通的顺畅和安全具有重要的意义。
本文将从匝道的设计、施工以及工程管理三个方面进行介绍和讨论。
2. 设计2.1. 匝道位置选择选择合适的匝道位置是匝道工程设计的首要任务。
在选择匝道位置时，需要考虑以下几个方面： - 与高速公路主线的交汇处是否合适，是否能够确保车辆的顺畅进出。
- 附近是否有交通拥堵的现象。
- 是否会对周边环境造成不良影响。
2.2. 匝道类型选择根据匝道与高速公路的交汇方式的不同，匝道可以分为以下几种类型： - 加速匝道：用于车辆从其他道路进入高速公路时加速并与高速公路主线融合。
- 减速匝道：用于车辆从高速公路主线驶出时减速并与其他道路融合。
- 双向流匝道：用于实现高速公路主线双向流通。
选择合适的匝道类型需要根据匝道所处位置以及交通流量进行综合考虑，以确保车辆的安全进出并减少拥堵。
2.3. 匝道设计要点在匝道的设计中，需要注意以下几个要点： - 规划合理的匝道长度，以确保车辆从加速或减速状态过渡到高速公路主线的流畅。
- 合理设置匝道的坡度和曲线，以确保车辆进出匝道时的舒适性和安全性。
- 设置合适的标志标线，以指导车辆进出和安全驶行。
3. 施工3.1. 施工方案制定在施工前，需要制定详细的施工方案。
施工方案包括施工的时间计划、施工区域划分、施工人员组织以及材料和设备准备等方面的内容。
施工方案的制定需要综合考虑工程的规模、工期、资源和成本等因素。
3.2. 施工流程控制在施工过程中，需要严格控制施工流程，确保按照施工方案有序进行。
施工流程控制包括对施工人员、材料和设备的组织和调度，以及对施工现场的监管和安全控制。
3.3. 质量控制在施工过程中，需要进行质量控制，确保匝道工程的建设质量。
质量控制包括对施工材料的质量检查、施工工艺的监督以及施工成果的验收等方面的工作。
高速公路互通式立交匝道及连接线设计标准

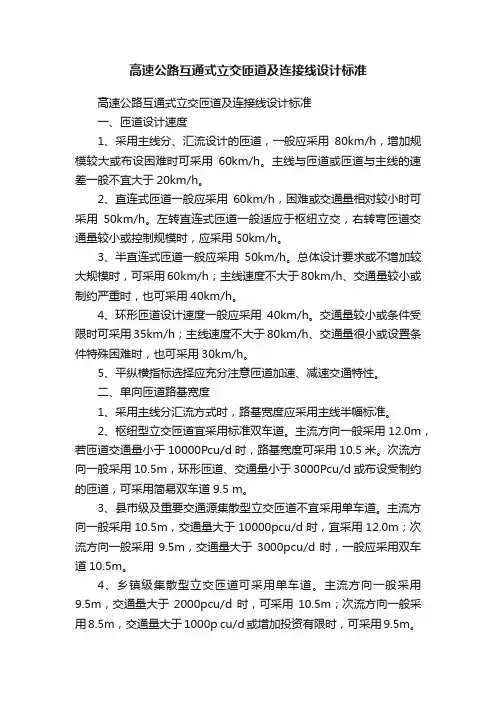

高速公路互通式立交匝道及连接线设计标准高速公路互通式立交匝道及连接线设计标准一、匝道设计速度1、采用主线分、汇流设计的匝道，一般应采用80km/h，增加规模较大或布设困难时可采用60km/h。
主线与匝道或匝道与主线的速差一般不宜大于20km/h。
2、直连式匝道一般应采用60km/h，困难或交通量相对较小时可采用50km/h。
左转直连式匝道一般适应于枢纽立交，右转弯匝道交通量较小或控制规模时，应采用50km/h。
3、半直连式匝道一般应采用50km/h。
总体设计要求或不增加较大规模时，可采用60km/h；主线速度不大于80km/h、交通量较小或制约严重时，也可采用40km/h。
4、环形匝道设计速度一般应采用40km/h。
交通量较小或条件受限时可采用35km/h；主线速度不大于80km/h、交通量很小或设置条件特殊困难时，也可采用30km/h。
5、平纵横指标选择应充分注意匝道加速、减速交通特性。
二、单向匝道路基宽度1、采用主线分汇流方式时，路基宽度应采用主线半幅标准。
2、枢纽型立交匝道宜采用标准双车道。
主流方向一般采用12.0m，若匝道交通量小于10000Pcu/d时，路基宽度可采用10.5米。
次流方向一般采用10.5m，环形匝道、交通量小于3000Pcu/d或布设受制约的匝道，可采用简易双车道9.5 m。
3、县市级及重要交通源集散型立交匝道不宜采用单车道。
主流方向一般采用10.5m，交通量大于10000pcu/d时，宜采用12.0m；次流方向一般采用9.5m，交通量大于3000pcu/d时，一般应采用双车道10.5m。
4、乡镇级集散型立交匝道可采用单车道。
主流方向一般采用9.5m，交通量大于2000pcu/d时，可采用10.5m；次流方向一般采用8.5m，交通量大于1000p cu/d或增加投资有限时，可采用9.5m。
5、匝道交通量大于20000pcu/d或两条匝道交织时，宜采用单向三车道，宽度一般采用14.0m，不宜大于14.5m。
新规范公路桥梁设计原则
新规范高等级公路结构设计指导原则高速公路桥涵研究组二O一一年十月一、设计采用的主要技术指标1、汽车荷载等级：公路-I级。
2、设计洪水频率：特大桥1/300；大、中、小桥、涵洞：1/100。
3、地震动峰值加速度：0.05g，相当于地震烈度Ⅵ度。
4、桥面宽度：四车道（主线）：整体式断面24.5m，分离式断面12.0m。
四车道（丙村连接线）：整体式断面21.5m。
5、本项目桥梁按上下行分离设置。
整体式路基外侧设0.5m砼防撞栏，内侧设0.39m 砼防撞栏，桥面预留0.11m放置盖板，中间间隔0.72m；分离式两侧各设0.5m砼防撞栏。
桥梁标准横断面见下图：图1-1 整体式路基段标准横断面图1-2 分离式路基段标准横断面6、整体式路基段标准横断面内侧防撞栏形式采用SA级F型防撞栏（高100cm），外侧采用加强型SS级防撞栏（高110cm）；分离式路基段桥梁两侧防撞栏形式均采用加强型防撞栏。
外侧防撞栏均采用外包式。
7、考虑远景可能实施维修罩面和部分特种超高车辆的通行安全，同时考虑施工净空的要求，建议上跨高速公路及主干道的桥梁净空高度尽可能提高到5.5m。
二、设计深度1、普通大桥、互通匝道桥及等级路分离式桥（线外桥）设计内容包括：（1）桥位平面图（分离式立交桥应包含被交路平纵数据及图纸）（2）全桥工程数量表（3）桥型布置图（绘出结构分联示意图）（4）梁（或板）平面布置图(含弯斜桥的布置方法示意，直线桥梁无此图)（5）箱梁一般构造图、钢束布置图、钢筋布置图等（非预制结构绘制，预制结构统一绘制通用图）（6）桥台一般构造图及相应钢筋布置图（钢筋图包括肋板、承台、桩基或扩大基础钢筋图；台帽、支座垫石、耳背墙、牛腿、挡块、U台侧墙钢筋图及U台台后排水统一绘制通用图）（7）桥墩一般构造图及钢筋布置图（一般构造图应标示出控制点标高、支座垫石位置及布置大样、地面横向地面线；钢筋图包括墩柱钢筋图、系梁钢筋图、承台钢筋图、桩基或扩大基础钢筋图；墩帽、支座垫石、挡块钢筋图统一绘制通用图）；预应力盖梁需给出预应力束布置图等。
