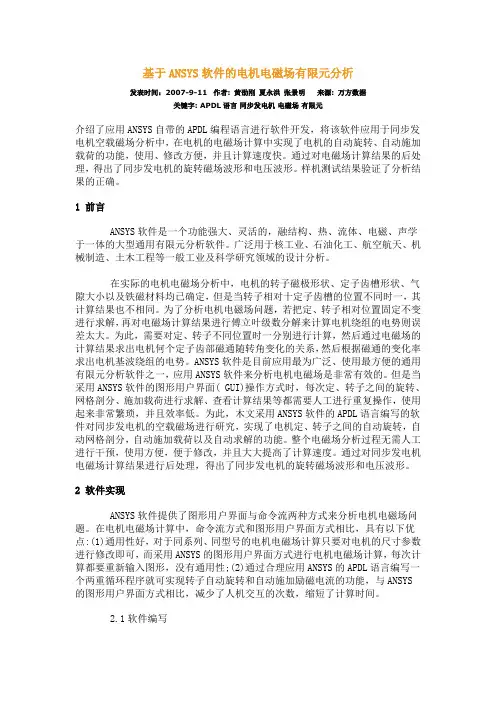

基于ANSYS软件的电机电磁场有限元分析发表时间：2007-9-11 作者: 黄劭刚夏永洪张景明来源: 万方数据关键字: APDL语言同步发电机电磁场有限元介绍了应用ANSYS自带的APDL编程语言进行软件开发，将该软件应用于同步发电机空载磁场分析中，在电机的电磁场计算中实现了电机的自动旋转、自动施加载荷的功能，使用、修改方便，并且计算速度快。
通过对电磁场计算结果的后处理，得出了同步发电机的旋转磁场波形和电压波形。
样机测试结果验证了分析结果的正确。
1 前言ANSYS软件是一个功能强大、灵活的，融结构、热、流体、电磁、声学于一体的大型通用有限元分析软件。
广泛用于核工业、石油化工、航空航天、机械制造、土木工程等一般工业及科学研究领域的设计分析。
在实际的电机电磁场分析中，电机的转子磁极形状、定子齿槽形状、气隙大小以及铁磁材料均已确定，但是当转子相对十定子齿槽的位置不同时一，其计算结果也不相同。
为了分析电机电磁场问题，若把定、转子相对位置固定不变进行求解，再对电磁场计算结果进行傅立叶级数分解来计算电机绕组的电势则误差太大。
为此，需要对定、转子不同位置时一分别进行计算，然后通过电磁场的计算结果求出电机何个定子齿部磁通随转角变化的关系，然后根据磁通的变化率求出电机基波绕组的电势。
ANSYS软件是目前应用最为广泛、使用最方便的通用有限元分析软件之一，应用ANSYS软件来分析电机电磁场是非常有效的。
但是当采用ANSYS软件的图形用户界面( GUI)操作方式时，每次定、转子之间的旋转、网格剖分、施加载荷进行求解、查看计算结果等都需要人工进行重复操作，使用起来非常繁琐，并且效率低。
为此，木文采用ANSYS软件的APDL语言编写的软件对同步发电机的空载磁场进行研究，实现了电机定、转子之间的自动旋转，自动网格剖分，自动施加载荷以及自动求解的功能。
整个电磁场分析过程无需人工进行干预，使用方便，便于修改，并且大大提高了计算速度。
Ansoft Maxwell 2D 工程电磁场有限元分析
1.3.1Maxwell 2D 的边界条件
静磁场有以下几种边界条件： 矢量磁位边界条件 对称边界条件 气球边界条件 主边界条件 从边界条件 • 1.3.1.1 Default Boundary Conditions 自然边界条件，也称纽曼边界条件，可以用来描 述两个相接触的物体，在接触面上，磁场强度H 的切向分量和磁感应强度B 的法向分 量保持连续。
Maxwell 2D 基础
1.3 Maxwell 2D 的边界条件和激励源
边界条件和激励源方式按照不同的求解器来设定。 按照计算模型所需的求解器不同，主要可以分为以下 6 大类： 求解器 可计算的执行参数 静磁场 矩阵（电容）、力、转矩 涡流场 矩阵（电感）、力、转矩、磁通量 瞬态磁场 矩阵（阻抗）、力、转矩、磁通量 静电场 导纳、电流 交变电场 电导、电流 直流传导电场 注： 瞬态磁场是指被求解问题随时间做一定有规则的运动， 以及所加载激励是时间、位置、或者速度的函数关系，
软件默认的参数变量为_t，在X、Y、Z 三个方向上都可以设置为_t的函数，而在 Start_t 和End_t 中设置参数_t 的起始和终止范围，通过Points 项可以设置由多少个点 组成该参数曲线，若设置为0 则表示由软件默认的点数组成，此时的曲线较为光滑 ，若该项设置过少则曲线将有多段直线组成。
Maxwell 2D 基础
1.2 Maxwell 2D 的材料管理
1.2.2 常用硅钢片50W600的添加
以硅钢片50W600材料为例，先要了解该材料的特性，找到相应的相对磁化曲线 表，它的磁化曲线是非线性的；电导率在2e+6 S/m 左右。 添加步骤： 1、材料命名：50W600 2、选定坐标系：Cartesian 3、设置相关参数 Relative Permeability --相对磁导率设为 非线性曲线，点击右侧“Bh Curve”，进入 磁化曲线表， 输入相应的数据，点击OK 。 Bulk Conductivity --电导率设为2000000。 后两项默认即可。

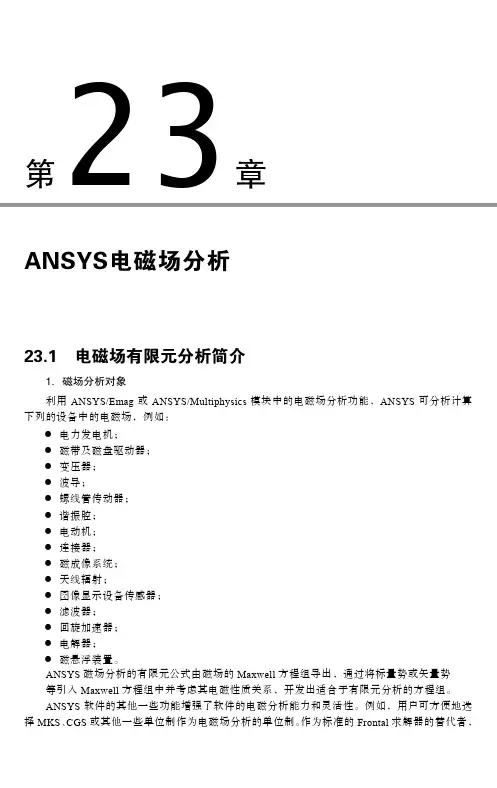

23.1 电磁场有限元分析简介_ANSYS 有限元分析从入门到精通_[共3页]
![23.1 电磁场有限元分析简介_ANSYS 有限元分析从入门到精通_[共3页]](https://img.taocdn.com/s3/m/ba975fdbba1aa8114531d91f.png)
第23章
ANSYS电磁场分析
23.1 电磁场有限元分析简介
1．磁场分析对象
利用ANSYS/Emag或ANSYS/Multiphysics模块中的电磁场分析功能，ANSYS可分析计算下列的设备中的电磁场，例如：
●电力发电机；
●磁带及磁盘驱动器；
●变压器；
●波导；
●螺线管传动器；
●谐振腔；
●电动机；
●连接器；
●磁成像系统；
●天线辐射；
●图像显示设备传感器；
●滤波器；
●回旋加速器；
●电解器；
●磁悬浮装置。
ANSYS磁场分析的有限元公式由磁场的Maxwell方程组导出，通过将标量势或矢量势
等引入Maxwell方程组中并考虑其电磁性质关系，开发出适合于有限元分析的方程组。
ANSYS软件的其他一些功能增强了软件的电磁分析能力和灵活性。
例如，用户可方便地选择MKS、CGS或其他一些单位制作为电磁场分析的单位制。
作为标准的Frontal求解器的替代者，。
ANSYS有限元分析二维静态磁场仿真
一周总结报告一、ANSYS学习1.学习情况目前正在边看书籍边操作ANSYS系统，已经了解了ANSYS的基本操作系统以及ANSYS 分析过程的三大步骤，大体上知道了它的整个工作流程。
目前正在深入仔细学习每一部分的详细步骤。
现在已经学习了ANSYS有限元分析典型步骤、实体建模、网格划分、创建有限元模型，正在学习加载和求解这一部分。
2.理论知识(1)网格划分与创建有限元模型①设置单元属性，包括：a.选择单元类型，如常用的有PLANE13，PLANE53，INFIN110；在Element Type中设置；b.设置单元实常数，如线圈横截面积、匝数、导体填充率等；c.设置材料属性，如泊松比、材料密等；d.设置单元坐标系统。
②通过网格划分工具设置网格划分属性包括：a.单元属性分配设置，作用是在网格划分之前为模型(包括实体和有限元模型)分配单元属性；b.智能划分水平控制；c.单元尺寸控制，单元尺寸的意思是单元边的长度。
③实体模型的划分ANSYS有两种方式对实体模型进行网格划分。
映射网格划分方法：最大特点就是必须使用形状规则的单元划分，对于面对象必须使用三角形单元或四边形单元，对于体对象只能使用六面体单元。
故划分对象必须形状规则。
不是任何形状的对象都能用映射网格划分。
(2)加载和求解有限元分析的主要目的在于得到系统在特定激励源和边界条件下的响应。
这些激励以及边界条件统称为载荷。
所以载荷包括边界条件和激励。
磁场分析中常见的载荷有磁势、磁通量边界条件等。
载荷分为六大类：自由度约束、集中力载荷、面载荷、体载荷、惯性载荷以及耦合场载荷。
关于载荷步、子步和平衡迭代，通过阅读理论知识自己的理解的总结是：一个实际加载过程需要多次施加不同的载荷才能满足要求，每一步就称为一个载荷步。
一个载荷步可以通过多个子步来逐渐施加。
平衡迭代用于考虑收敛的非线性分析。
3.仿真结果目前按照教程的步骤将ANSYS从建立模型到加载求解再到查看后处理器的整个分析过程大体操作了一遍，目的就是先通过简单模型熟练ANSYS的整体操作。
电磁应力 Ansys工程电磁场有限元分析 华科电气

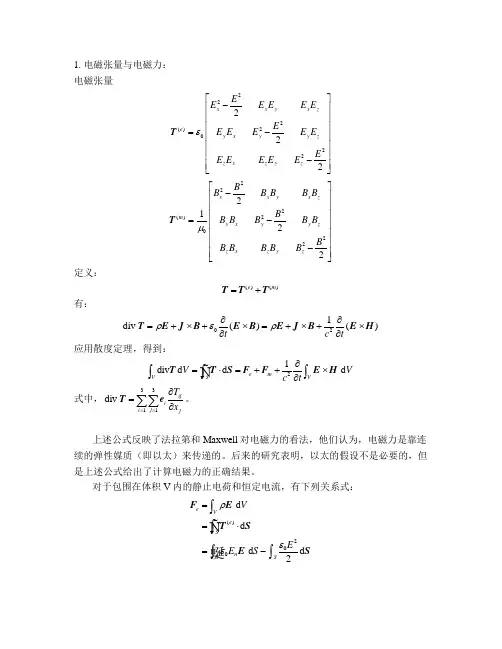

1.电磁张Leabharlann 与电磁力：电磁张量定义：
